风电闭锁怎么接？一、什么是“风电闭锁”“风电闭锁”：掘进工作面的局部通风机停止工作后，能够立即切断局部通风机供风的巷道中的一切电源，这种装置就叫“风电闭锁”，又叫“风电联锁”。
这里有两个需要注意的要点：1、构成风电闭锁的两大主体一是控制风机运转的风机开关。
一般选用型号为QBZ-2×80SF的双风机开关。
二是负责掘进工作面供电的开关。
一般选用KBZ-400/1140（660）型馈电（具体选用按照工作面用电负荷选，负荷较小时也可选用磁力起动器），它运行时须承担工作面所有负荷，它停止时须切断工作面所有电源。
风机开关和馈电开关构成了“风电闭锁”的两大主体。
2、闭锁关系风机开关闭锁馈电开关。
当主风机停电停止运转后，必须切断被闭锁馈电开关，且该馈电开关不能送电。
当主风机送电运转后，解除闭锁，此时被闭锁馈电可以起动。
所以，风机开关称为主动开关，馈电开关称为被动开关。

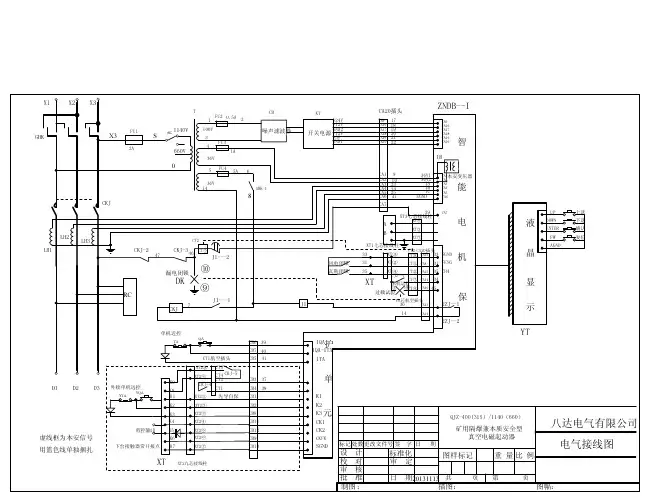

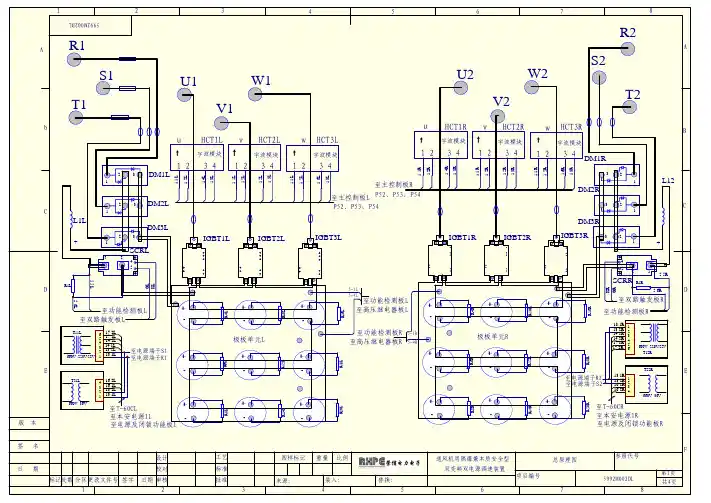

二、实例那，具体怎样实现的呢？请看图：注：1、风机开关接线最好是接在QBZ-2×80SF开关的主风机侧。
2、风机开关和馈电开关的风电闭锁端子会因开关厂家不同而不同，接线时可以查阅相关开关的说明书。
若是没有说明书也可以打开开关使用万用表查找接线端子。
三、说明1、接线图中所示的QBZ-2×80SF风机开关K10、K11端子，用电缆接到KBZ-400型馈电开关的接线排XT3的8、16端子（注意公共端子必须接）。
2、调试馈电开关的保护器“风电闭锁保护”可以设置成“闭动”、“开动”和“关闭”三种状态。
若“风电闭锁”功能设置为“开动”，则“风电闭锁输入开关量”打开后，馈电开关分闸闭锁；该“输入开关量”闭合后，“解锁延时”后解除闭锁，允许合闸。
若“风电闭锁”功能设置为“闭动”，则“风电闭锁输入开关量”闭合后，馈电开关分闸闭锁；该“输入开关量”打开后，“解锁延时”后解除闭锁，允许合闸。
若“风电闭锁”功能设置为“关闭”，则风电闭锁功能不起作用。
执行“甲烷风电闭锁”有关问题的讲解说明一、法律法规依据1、《煤矿安全规程》第三章通风安全监控第160条规定“矿井安全监控系统必须具备甲烷断电仪和甲烷风电闭锁装置的全部功能”2、国家安全生产行业标准AQ6201-2006《煤矿安全监控系统通用技术要求》之第4条“技术要求”之4.5.2款“控制”之4.5.2.2“系统必须由现场设备完成甲烷风电闭锁功能”中第e项规定“局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于3%，必须对局部通风机进行闭锁使之不能启动，只有通过密码操作软件或使用专用工具方可人工解锁；当掘进工作面或回风流中甲烷浓度低于1.5%时，自动解锁”。
第f项规定“严禁对局部通风机进行故障闭锁控制”。
3、国家安全生产行业标准AQ1029-2007《煤矿安全监控系统及检测仪器使用管理规范》第10条“管理制度与技术资料”之10.4.4款要求矿井必须应建立“甲烷超限断电闭锁和甲烷风电闭锁功能测试记录”二、目的意义监控系统实施甲烷风电闭锁控制的目的是在“掘进工作面或回风流中甲烷浓度大于3%，同时掘进工作面又停风了”的情况下，对局部通风机实施特殊控制，使之不能随意启动。
其意义在于尽可能避免在无组织、无措施情况下随意启动风机造成“一风吹”。
三、与现行闭锁控制的区别目前矿井安全监控方面实行了二个闭锁，一是风对电的闭锁，即风机停止运转后闭锁控制动力供电总开关，停止供电；二是甲烷对电的闭锁，即甲烷超限后闭锁控制动力供电总开关，停止供电。
甲烷风电闭锁控制则是在包括上述闭锁控制内容基础上，增加了组合逻辑控制，即把“巷道内甲烷浓度是否大于3%、巷道是否停风了”作为共同条件，对局部通风机开关进行有别于常规的闭锁控制。
四、“甲烷风电闭锁”执行条件和方法甲烷风电闭锁控制的执行必须同时具备二个条件，一是巷道内有甲烷传感器测量浓度大于3%，二是巷道内局部供风由于供电、故障等其他原因停止了（停风意味着该工作面所有局部通风机开关均处于停止状态）。

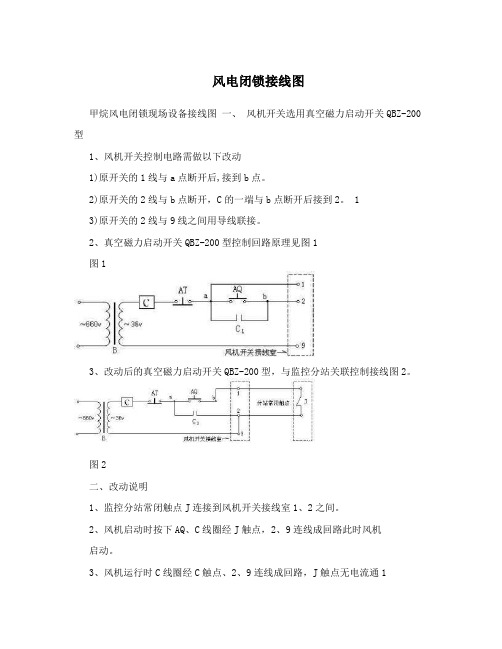

风电闭锁接线图甲烷风电闭锁现场设备接线图一、风机开关选用真空磁力启动开关QBZ-200型1、风机开关控制电路需做以下改动1)原开关的1线与a点断开后,接到b点。
2)原开关的2线与b点断开，C的一端与b点断开后接到2。
13)原开关的2线与9线之间用导线联接。
2、真空磁力启动开关QBZ-200型控制回路原理见图1图13、改动后的真空磁力启动开关QBZ-200型，与监控分站关联控制接线图2。
图2二、改动说明1、监控分站常闭触点J连接到风机开关接线室1、2之间。
2、风机启动时按下AQ、C线圈经J触点，2、9连线成回路此时风机启动。
3、风机运行时C线圈经C触点、2、9连线成回路，J触点无电流通1过。
4、风机运行时甲烷达到3.%，J触点动作断开，但不影响风机运行。
5、当风机停止运行时C触点断开，甲烷达到3.%时J触点动作断开，1此时按下AQ风机开关不能启动。
三、被控开关与甲烷风电闭锁关联接线说明1、被控开关以QBZ-200型真空磁力开关为例。
2、用风机开关原有常开触点C通过8端子，与甲烷闭锁断电器常闭2触点J串联后。
在与被控开关的控制端2，9连接，见图3。
13、当风机开关停止时C触点断开，被控开关断电。
甲烷达到1%时断2电器触点J断开，被控开关断电。
14、若被控开关控制端需闭合断电时，把C取为常闭，J取为常开，21两触点为并联接法即可。
不同被控开关可接到对应控制端子。
5、C常闭即:风机开关停止时C为闭合状态，风机开关运行时C222为断开状态的触点。
图3四、风机用双电源真空电磁力起动器QBZ-2×80/660-SF型开关需做以下改动。
1、把原开关的AQ起动按钮常开触点一端，与2线断开。
2、把原开关的8线，在AQ起动按钮常闭触点处断开，改接到AQ起动按钮常开触点一端。
控制电路改动即完成。
3、原开关电路图见图4。
QA18 图4 TA1QA22436KC108KM2-7QBZ-2×80/660(380)-SF矿用隔爆型风机用双电源真空电磁起动器TA2X1X2X3X21X22X23KC1-10205060304KC2KM2-8KM1-7SJ1QS1QS25KC2-1JX2KC2-2KM1-807010RU2SJ2JX1RU11516380VKC1-2107RD02380V660VCT211-3KM21-3RD217660VCT1RD01KMRD1 KC2-3KC1-318018RD03RD3KM2-5404KM1-519019RD04KM2-601209303RD4JDB1JDB29KC2-4DS2-133943KM1-61211014KM2023DS1-1KC1-41314SJ2-1022KM1SJ1-12223R1R01DS1DS221C02024C1C0124C2RC1RC2KM2-9KM2-4KM1-4KM1-9 山东容力达矿用电器设备有限公司D1D2D3D21D22D23五、改动说明1、监控分站常闭触点J连接在风机开关接线室8、2线之间。
甲烷风电闭锁现场设备接线图一、风机开关选用真空磁力启动开关QBＺ-200型1、风机开关控制电路需做以下改动1)原开关得1线与a点断开后，接到b点。
2)原开关得2线与ｂ点断开,C1得一端与ｂ点断开后接到2.3）原开关得２线与９线之间用导线联接。
2、真空磁力启动开关QＢＺ-200型控制回路原理见图1图13、改动后得真空磁力启动开关QBZ-200型，与监控分站关联控制接线图2。
图2二、改动说明1、监控分站常闭触点J连接到风机开关接线室1、２之间。
2、风机启动时按下AＱ、Ｃ线圈经J触点，２、９连线成回路此时风机启动。
３、风机运行时C线圈经Ｃ1触点、2、9连线成回路，J触点无电流通过。
4、风机运行时甲烷达到3、％，J触点动作断开,但不影响风机运行。
5、当风机停止运行时C1触点断开,甲烷达到3、%时J触点动作断开,此时按下AQ风机开关不能启动。
三、被控开关与甲烷风电闭锁关联接线说明1、被控开关以QBZ-2０0型真空磁力开关为例。
2、用风机开关原有常开触点C2通过8端子，与甲烷闭锁断电器常闭触点J1串联后。
在与被控开关得控制端２,9连接,见图3。
3、当风机开关停止时C2触点断开，被控开关断电。
甲烷达到1％时断电器触点J1断开,被控开关断电。
4、若被控开关控制端需闭合断电时，把C2取为常闭,J１取为常开,两触点为并联接法即可.不同被控开关可接到对应控制端子。
5、C2常闭即:风机开关停止时C２为闭合状态，风机开关运行时Ｃ2为断开状态得触点。
图3四、风机用双电源真空电磁力起动器QＢZ-2×80/660-SＦ型开关需做以下改动。
1、把原开关得AQ起动按钮常开触点一端,与2线断开。
2、把原开关得８线,在AＱ起动按钮常闭触点处断开,改接到ＡQ起动按钮常开触点一端。
控制电路改动即完成.３、原开关电路图见图4。
图4五、改动说明１、监控分站常闭触点Ｊ连接在风机开关接线室８、2线之间。
2、风机启动时按下AQ起动按钮,KＣ线圈电流经8线与J触点到2、９线成回路此时风机启动。
甲烷风电闭锁现场设备接线图1、 风机开关选用真空磁力启动开关QBZ-200型1、风机开关控制电路需做以下改动1）原开关的1线与a点断开后,接到b点。
2）原开关的2线与b点断开，C1的一端与b点断开后接到2。
3）原开关的2线与9线之间用导线联接。
2、真空磁力启动开关QBZ-200型控制回路原理见图1图13、改动后的真空磁力启动开关QBZ-200型，与监控分站关联控制接线图2。
图2二、改动说明1、监控分站常闭触点J连接到风机开关接线室1、2之间。
2、风机启动时按下AQ、C线圈经J触点，2、9连线成回路此时风机启动。
3、风机运行时C线圈经C1触点、2、9连线成回路，J触点无电流通过。
4、风机运行时甲烷达到3.%，J触点动作断开，但不影响风机运行。
5、当风机停止运行时C1触点断开，甲烷达到3.%时J触点动作断开，此时按下AQ风机开关不能启动。
三、被控开关与甲烷风电闭锁关联接线说明1、被控开关以QBZ-200型真空磁力开关为例。
2、用风机开关原有常开触点C2通过8端子，与甲烷闭锁断电器常闭触点J1串联后。
在与被控开关的控制端2，9连接，见图3。
3、当风机开关停止时C2触点断开，被控开关断电。
甲烷达到1%时断电器触点J1断开，被控开关断电。
4、若被控开关控制端需闭合断电时，把C2取为常闭，J1取为常开，两触点为并联接法即可。
不同被控开关可接到对应控制端子。
5、C2常闭即：风机开关停止时C2为闭合状态，风机开关运行时C2为断开状态的触点。
图34、 风机用双电源真空电磁力起动器QBZ-2×80/660-SF型开关需做以下改动。
1、把原开关的AQ起动按钮常开触点一端，与2线断开。
2、把原开关的8线，在AQ起动按钮常闭触点处断开，改接到AQ起动按钮常开触点一端。
控制电路改动即完成。
3、原开关电路图见图4。
图4五、改动说明1、监控分站常闭触点J连接在风机开关接线室8、2线之间。
2、风机启动时按下AQ起动按钮，KC线圈电流经8线和J触点到2、9线成回路此时风机启动。
编订：__________________审核：__________________单位：__________________多风机供风掘进工作面“两闭锁”线路接法Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-2366-50 多风机供风掘进工作面“两闭锁”线路接法使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
在煤矿生产中，随着开采深度的不断延伸，瓦斯涌出量将不断增大，同时随着掘进机械化程度的不断提高，大断面长距离掘进也越来越多。
为了保证高瓦斯突出煤层掘进中工作面的供风风量及通风状态的稳定性，避免瓦斯超限和减少瓦斯积聚，现场通常采用2台同等功率的局部通风机（以下简称为“风机”，）1台使用1台备用，单路风筒供风；或采用4台同等功率的风机，2台使用2台备用，双路风筒同时供风。
因此，掘进工作面形成了多风机交互运行的供风局面。
1多风机供风工作面电源实现“风电闭锁”和“瓦斯闭锁”在多风机供负的掘进中，对掘进工作面动力电电源实现“风电闭锁”和“瓦斯闭锁”（以下简称为“两闭锁”）线路联接逻辑关系比较复杂，给现场接线操作带来了一定困难。
下面介绍几种在多风机供风条件下两闭锁线路联接方法。
1.1 单路风筒供风条件掘进工作面（1）如图1所示，使用2台单风机，1台使用1台备用，对掘进工作面动力电电源开关，实现两闭锁线路联接的逻辑关系见图3（a）。
甲烷风电闭锁接线方法及控制逻辑KJ101N-F2分站的A、B任意一组可同时监测两台风机的开停状态和一条风筒的风量状态，同时可闭锁控制两台风机，KJ101N-F2分站自身带声报警功能。
1）KJ101N-F2型矿用监控分站作为甲烷风电闭锁装置组成① KJ101N-F2型矿用监控分站（1台）② KJ101N-GD型继电器箱或KDG3/36矿用隔爆兼本安型断电器（2台）③ KJ101－45B型甲烷传感器或GJC4型甲烷传感器（2-3台）④ KGT8型开停传感器（2台）⑤风筒风量传感器（1套）2）KJ101N-F2型矿用监控分站作为甲烷风电闭锁装置时模拟、开关量输入端口及控制输出端口定义①模拟量输入口模拟量输入口1（T1）----掘进工作面或掘进工作面回风流中的甲烷传感器；模拟量输入口2（T2）----工作面回风流与全风压风流混合处的甲烷传感器；模拟量输入口3（T3）----串联通风工作面入风流或工作面中段的甲烷传感器；②开关量输入口开关量输入口1（K1）----继电器箱1 (J1)馈电传感器；开关量输入口2（K2）----继电器箱2 (J2)馈电传感器；开关量输入口3（K3）----检测局扇1工作状态的机电设备开停传感器；开关量输入口3（K4）----检测局扇2工作状态的机电设备开停传感器；模拟量输入口4（T4）----用作开关量（K5）输入，接风筒风量开关；③控制输出口编码控制输出口----继电器箱1 (J1)、继电器箱2(J2)继电器箱1可控硅接点（J1）----控制掘进工作面及掘进工作面回风巷道内的动力电源，受T1、T2、T3控制；继电器箱2可控硅接点（J2）----控制总动力电源，受K3、K4、K5控制；控制条件：=(K3 .OR. K4).AND.K5内断电输出口机械接点1（N1）----局部通风机1闭锁，与局部通风机控制开关的启动按钮串联；内断电输出口机械接点2（N2）----局部通风机2闭锁，与局部通风机控制开关的启动按钮串联；3）接线方法及设置①连接方式如下图：② KJ101N-F2型矿用监控分站设置在正式投入使用前将KJ101N-F2型矿用监控分站设置为“三模五开”的甲烷风电闭锁工作模式；●T1断电值设置为1.5%断电，1.0%复电，报警值1.5%，可修改并作为自动解锁限值；●T2断电值设置为1.0%断电，1.0%复电，报警值1.5%，可修改并作为自动解锁限值；●T3断电值设置为0.5%断电，0.5%复电，报警值0.5%，可修改；●N1受控范围全部有效，正逻辑控制（1）●N2受控范围全部有效，正逻辑控制（1）③继电器箱受控传感器关联设置●继电器箱1（J1）拨码设置为111011，根据T1、T2、T3采集的数据进行控制，常闭模式；●继电器箱2（J2）拨码设置为000111，根据K3、K4、K5采集的数据进行控制，常闭模式；控制条件：=(K3 .OR. K4).AND.K5上述逻辑式解读为：当两台风机均停止或风筒风量为无风时起控断电，当任一风机工作且风筒风量有风时复电。
风电闭锁、电机综合保护装置矿上的开采与生产，因地理、地质、环境等诸多方面的因素，给安全生产带来很多不安全隐患。
如何在生产过程中把机械设备的安全可靠运行，人的规范操作都纳入到安全生产范畴，市值达到安全生产的目的，杜绝一切人身伤害，机械事故。
作为生产一线的工人，恶劣的生产、工作环境，认得操作技能水平的低下，再加上人员的流动性大，工人的操作的随意性等是造成安全生产直接因素。
首先我们从设备的管理上实行了风电闭锁，避免了因无风作业造成的伤亡事故。
其次为电机加装了PO20G微机监控电机保护装置。
下面就把风电闭锁、电机保护原理做一简单叙述：一．局部扇风机工作原理：见图一以QBZ-80型真空启动器为例（见图一）：这种启动器具有防爆外壳，除隔离开关，燃断器固定插座等外，其余都装在抽屉式可动辛架上，芯架可沿滑轨抽出。
在芯架上装有CJ-250型直流操作的三机交流接触器，防止过载及单机运行的JRO-20/3D 型过流继电器，控制变压器及安全火花电路，控制变压器的BK有两个二次绕阻，电压各为360V和160V。
36V电源供安全火花电路的电源变压器及载波机。
HL，HL2为电流互感器，供过热继电器RJ使用。
KS为远近方控制转换开关。
ZL为整流桥，供接触器线圈的直流电源，JO为直流继电器，其触点JO，JO2是用来控制线圈C的。
启动时，首先根据需要将KS打到“远控”“近控”位置，接通隔离开关G，按下启动按钮，即可进行控制。
远控：安全火花变压器F6→RJ→JO→TA1→KS→QA2→TA2→直流二极管→远方接线端子→3→XC2→F6OV。
这是直流继电器JO得电动作，其触JO,JO2闭合，接触器线圈C有电。
主触点C闭合，局部扇风机工作，C3闭合，JO自保。
C1和C2动作使ZL整流桥由160V的启动电压变为6V维持电压。
正常停止，按TA1,TA2即可。
过载的RJ接点断开，自动断电，当发生短路故障及电源电压突然消失时，都会自动断电停机。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改多风机供风掘进工作面“两闭锁”线路接法(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes多风机供风掘进工作面“两闭锁”线路接法(标准版)在煤矿生产中，随着开采深度的不断延伸，瓦斯涌出量将不断增大，同时随着掘进机械化程度的不断提高，大断面长距离掘进也越来越多。
为了保证高瓦斯突出煤层掘进中工作面的供风风量及通风状态的稳定性，避免瓦斯超限和减少瓦斯积聚，现场通常采用2台同等功率的局部通风机（以下简称为“风机”，）1台使用1台备用，单路风筒供风；或采用4台同等功率的风机，2台使用2台备用，双路风筒同时供风。
因此，掘进工作面形成了多风机交互运行的供风局面。
1多风机供风工作面电源实现“风电闭锁”和“瓦斯闭锁”在多风机供负的掘进中，对掘进工作面动力电电源实现“风电闭锁”和“瓦斯闭锁”（以下简称为“两闭锁”）线路联接逻辑关系比较复杂，给现场接线操作带来了一定困难。
下面介绍几种在多风机供风条件下两闭锁线路联接方法。
1.1单路风筒供风条件掘进工作面（1）如图1所示，使用2台单风机，1台使用1台备用，对掘进工作面动力电电源开关，实现两闭锁线路联接的逻辑关系见图3（a）。
（1）如果图1中的风机，作用的是2台对旋式风机，1台使用1台备用，对掘进工作面动力电电源开关，实现两闭锁，其线路联接的逻辑关系见图3（b）。
图1使用2台风机单路风简供风掘进工作面1.2双路风筒供风条件掘进工作面（1）如图2所示，使用4台单风机，2台作用2台备用，对掘进工作面动力电电源开关，实现两闭锁线路联接的逻辑关系见图3(c)。
甲烷风电闭锁接线方法及控制逻辑KJ101N-F2分站的A、B任意一组可同时监测两台风机的开停状态和一条风筒的风量状态，同时可闭锁控制两台风机，KJ101N-F2分站自身带声报警功能。
