甲烷风电闭锁接线方法及控制逻辑

甲烷超限断电闭锁与风电闭锁停送电安全技术措施1.搭建甲烷浓度监测系统：安装甲烷浓度监测仪器，监测甲烷浓度的变化。

可以设置多个监测点位，在关键区域布设多个监测装置，以确保及时监测到甲烷浓度超标情况。

2.设定甲烷浓度警戒值：根据实际情况设定甲烷浓度警戒值，当甲烷浓度超过设定值时触发报警信号。

3.联动断电装置：将甲烷浓度监测系统与断电装置联动，当甲烷浓度超过警戒值时，断电装置自动切断电源，阻止电气设备继续运行。

4.甲烷浓度报警：当甲烷浓度超过警戒值时，监测系统发出报警信号，同时在指定位置进行声光提示。

5.设置自动排风系统：在关键区域设置自动排风系统，当甲烷浓度超过警戒值时，自动排除甲烷气体，以降低火灾、爆炸的危险性。

风电闭锁停、送电是一种用于保障风电发电机组和系统运行安全的技术措施，以减少事故发生的风险。

1.开发可靠的闭锁停、送电监控装置：利用先进的监控设备，实时监测风电发电机组和系统的运行情况，并能根据情况自动闭锁停、送电。

2.设计合理的闭锁停、送电逻辑：根据风电发电机组和系统的工作特点，合理设计闭锁停、送电的逻辑，确保在发生异常情况时能够及时准确地进行闭锁停电或闭锁送电。

3.实施远程监控与控制：通过远程监控与控制系统，对风电发电机组和系统进行实时监测和操作，以便及时发现和处理异常情况。

4.设立闭锁停、送电标准与流程：制定闭锁停、送电的标准和流程，确保各级人员在操作过程中能够按照规定进行闭锁停、送电，减少人为操作失误。

5.加强培训与演练：加强对闭锁停、送电安全技术的培训与演练，提高人员的操作技能和应变能力，以确保闭锁停、送电的安全可靠性。

以上是甲烷超限断电闭锁与风电闭锁停、送电安全技术措施的一些具体内容。

在实际操作中，还需结合具体情况进行相应的改进和完善，以确保能够有效保障人员和设备的安全。

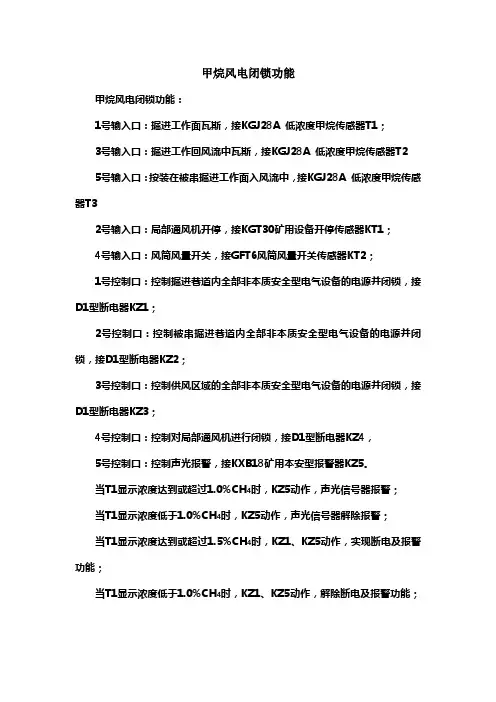

甲烷风电闭锁功能甲烷风电闭锁功能：1号输入口：掘进工作面瓦斯，接KGJ28A 低浓度甲烷传感器T1；3号输入口：掘进工作回风流中瓦斯，接KGJ28A 低浓度甲烷传感器T25号输入口：按装在被串掘进工作面入风流中，接KGJ28A 低浓度甲烷传感器T32号输入口：局部通风机开停，接KGT30矿用设备开停传感器KT1；4号输入口：风筒风量开关，接GFT6风筒风量开关传感器KT2；1号控制口：控制掘进巷道内全部非本质安全型电气设备的电源并闭锁，接D1型断电器KZ1；2号控制口：控制被串掘进巷道内全部非本质安全型电气设备的电源并闭锁，接D1型断电器KZ2；3号控制口：控制供风区域的全部非本质安全型电气设备的电源并闭锁，接D1型断电器KZ3；4号控制口：控制对局部通风机进行闭锁，接D1型断电器KZ4，5号控制口：控制声光报警，接KXB18矿用本安型报警器KZ5。

时，KZ5动作，声光信号器报警；当T1显示浓度达到或超过1.0%CH4时，KZ5动作，声光信号器解除报警；当T1显示浓度低于1.0%CH4时，KZ1、KZ5动作，实现断电及报警功能；当T1显示浓度达到或超过1.5%CH4时，KZ1、KZ5动作，解除断电及报警功能；当T1显示浓度低于1.0%CH4当T2显示浓度达到或超过1.0%CH时，KZ1、KZ5动作，实现断电及报警功能；4时，KZ1、KZ5动作，解除断电及报警功能；当T2显示浓度低于1.0%CH4当T3显示浓度达到或超过0.5%CH时，KZ2、KZ5动作，实现断电及报警功能；4时，KZ2、KZ5动作，解除断电及报警功能；当T3显示浓度低于0.5%CH4当KT1或KT2处于“停”时，KZ3、KZ5动作，实现断电及报警功能；当KT1或KT2处于“开”时，KZ3、KZ5动作，解除断电及报警功能；当KT1处于“停”时，T1或T2显示浓度大于3.0%CHKZ4动作，实现闭锁功能；4，KZ4动作，实现解锁功能；当KT1处于“停”时，T1或T2显示浓度低于1.5%CH4，时， KZ1、KZ5 动作，实现断电及报警功能；当T1信号断线4当T1信号断线故障排除时， KZ1、KZ5 动作，解除断电及报警功能；4当T2信号断线时，KZ1、KZ5 动作，实现断电及报警功能；时，KZ1、KZ5 动作，解除断电及报警功能；当T2显示浓度低于1.0%CH4时，KZ2、KZ5 动作，实现断电及报警功能；当T3信号断线4时，KZ2、KZ5 动作，解除断电及报警功能；当T3信号断线故障排除4其它按MT／T 772-1998中8.5的规定进行。

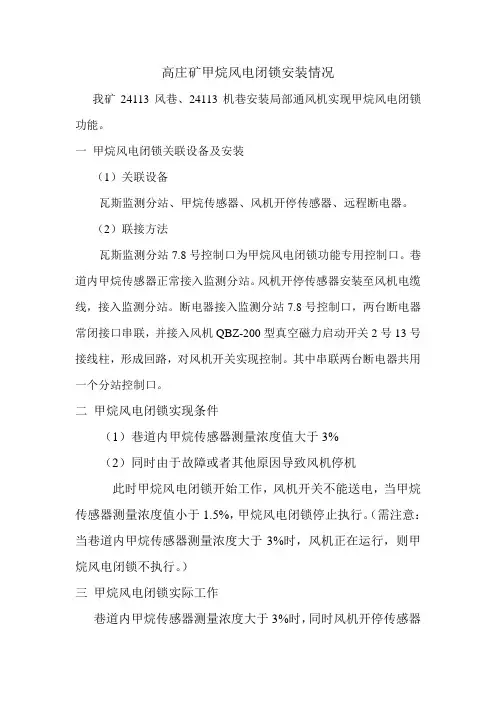

高庄矿甲烷风电闭锁安装情况
我矿24113风巷、24113机巷安装局部通风机实现甲烷风电闭锁功能。

一甲烷风电闭锁关联设备及安装
（1）关联设备
瓦斯监测分站、甲烷传感器、风机开停传感器、远程断电器。

（2）联接方法
瓦斯监测分站7.8号控制口为甲烷风电闭锁功能专用控制口。

巷道内甲烷传感器正常接入监测分站。

风机开停传感器安装至风机电缆线，接入监测分站。

断电器接入监测分站7.8号控制口，两台断电器常闭接口串联，并接入风机QBZ-200型真空磁力启动开关2号13号接线柱，形成回路，对风机开关实现控制。

其中串联两台断电器共用一个分站控制口。

二甲烷风电闭锁实现条件
（1）巷道内甲烷传感器测量浓度值大于3%
（2）同时由于故障或者其他原因导致风机停机
此时甲烷风电闭锁开始工作，风机开关不能送电，当甲烷传感器测量浓度值小于1.5%，甲烷风电闭锁停止执行。

（需注意：当巷道内甲烷传感器测量浓度大于3%时，风机正在运行，则甲烷风电闭锁不执行。

）
三甲烷风电闭锁实际工作
巷道内甲烷传感器测量浓度大于3%时，同时风机开停传感器
监测风机开关停电，监测分站甲烷风电闭锁功能启动，甲烷风电闭锁功能实现。

甲烷超限断电闭锁与风电闭锁停送电安全技术措施随着能源需求的增加和气候变化问题的日益严重，风力发电和天然气行业成为解决能源问题的关键领域。

然而，这两个行业的发展也带来了一些安全隐患，例如甲烷泄漏和风电设备故障等。

为了保障设备的安全运行和人员的安全性，需要采取一系列安全技术措施。

本文将着重介绍甲烷超限断电闭锁与风电闭锁停送电安全技术措施。

甲烷超限断电闭锁技术措施甲烷是一种常用的燃气，广泛用于家庭燃气和工业生产中。

但是，由于其易燃、易爆等特性，甲烷泄漏所导致的事故很容易造成人员受伤和财产损失。

为了保障行业设备的安全运行和人员的安全性，文明施工、规范管理，采用甲烷超限断电闭锁技术措施成为很有必要的选择，节省资源，防止事故的发生。

该技术措施的实施原理如下：•安装甲烷泄漏传感器或检测仪器。

•当甲烷超过设定的临界值时，检测仪器会自动发出信号。

•控制器根据信号控制断电器，立刻切断电源，避免甲烷发生火灾或爆炸事故的发生。

当然，在实施甲烷超限断电闭锁技术措施时，有以下需要注意的点：•安装位置要符合设备标准，避免被误操作。

•安装前，设备要进行专业测试和调试。

•定期维护，保证安全可靠。

风电闭锁停送电安全技术措施风力发电是一种清洁能源，但是为了避免因为风电的设备故障而导致的安全事故和财产损失，停电也是必要的。

在风电行业中，对于闭锁停送电技术措施的要求也非常高，以确保设备的安全运行和工作人员安全。

其中，风电闭锁停送电技术措施需要着重注意以下问题：1.安全开关的原理安全开关是一种特殊的供电装置，可以在设备发生故障或其他异常情况时切断电源，以保护人员和设备。

当发生故障时，安全开关会自动切断电源，切断电缆或信号线路，避免因电路故障而导致的设备损坏或人员伤害。

2.电锁的应用在风电设备中使用电锁是一种有效的措施，它可以限制设备启动，保护人员安全。

3.系列联锁技术系列联锁技术又称为级联控制技术，它可以对设备的各个环节进行独立保护，当任一环节发生故障时，都会触发系统的停机保护，从而保护设备和人员安全。

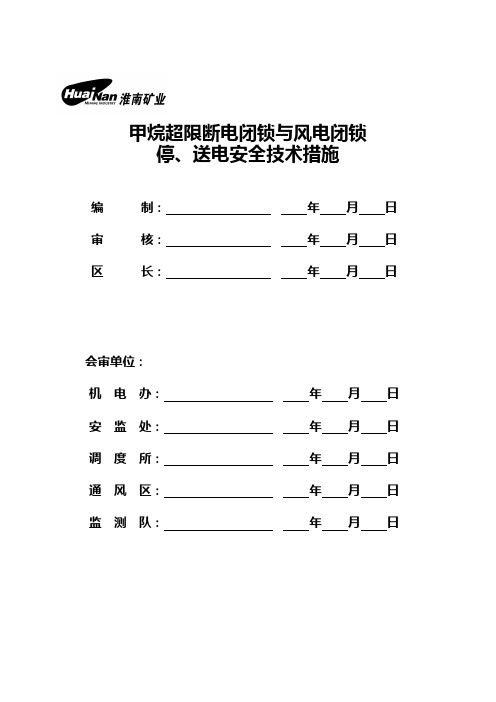

甲烷超限断电闭锁与风电闭锁停、送电安全技术措施编制：年月日审核：年月日区长：年月日会审单位：机电办：年月日安监处：年月日调度所：年月日通风区：年月日监测队：年月日批准：开拓副总：年月日甲烷超限断电闭锁与风电闭锁停、送电安全技术措施一、概述当掘进头面甲烷超限或停风时，能够及时切断掘进头面全部非本质安全型电气设备的电源，当掘进头面恢复正常供风且甲烷浓度达到要求后，能够及时恢复掘进头面供电。

为了确保矿井供电安全特编制本措施，待审批后贯彻执行。

二、停送电安全技术措施1.风电闭锁试验有生产单位负责，甲烷电闭锁试验由监测队负责。

2.做风电甲烷电闭锁试验期间，掘进头面不能做漏电试验。

3.做风电甲烷电闭锁试验前必须向调度所汇报，得到同意后方可做试验，试验结束后向调度所汇报试验情况。

4.做风电甲烷电闭锁试验期间，严禁放炮、严禁绞车提升运输、严禁掘进等施工活动。

5.风电闭锁试验完成后，现场试验人员应立即恢复主局供风，保证掘进工作面通风，动力电源运行正常。

6.甲烷电闭锁试验完成后，监测队应立即进行复位，复位后向调度所汇报。

甲烷电闭锁试验被影响单位需恢复送电的，必须有当班跟班人员联系当班电工或变电所值班电工，方可恢复掘进头面的供电。

7.试验结果作好记录，参加试验人员必须在记录结果上签字备查。

8.掘进头面甲烷超限或正常工作的和备用局部通风机均失电停止运转后造成停风时，恢复送电的步骤及注意事项：（1）必须切断回风流中一切电气设备的电源,人员撤到全风压通风的进风中。

（2）当电源恢复时，正常工作的局部通风机和备用局部通风机均不得自行启动，只有停风区中最高甲烷浓度不超过0.8%和最高二氧化碳浓度不超过1.5%，且局部通风机及其开关附近10m以内风流中的甲烷浓度都不超过0.5%时，方可人工开启局部通风机，恢复正常通风。

（3）巷道正常供风后，电工必须将电气设备开关盖打开，清除盖内积聚的瓦斯，确保电气设备完好，并由测气员检测掘进头风流中、电机或其开关附近20m以内风流中甲烷浓度在0.5％以下，方可人工恢复掘进头面供电。

甲烷超限断电闭锁与风电闭锁停、送电安全技术措施甲烷超限断电闭锁与风电闭锁停、送电安全技术措施随着社会的发展，能源问题日益凸显。

同时，环保意识也逐渐浸润人们的心中。

各地加强对新能源的建设力度，尤其是风能、光能等可再生能源的使用量不断提高，安全问题也逐渐引起人们的关注。

本文将主要介绍甲烷超限断电闭锁与风电闭锁停、送电安全技术措施。

1.甲烷超限断电闭锁技术甲烷被广泛应用于石化、煤矿、天然气等行业，因为甲烷是易燃气体，一旦出现泄漏或浓度超限，就会产生爆炸等安全事故。

为了避免这种情况的发生，需要对甲烷浓度进行实时监测，并在甲烷浓度超限时进行断电或闭锁操作。

甲烷超限断电闭锁技术中，甲烷浓度的监测一般采用红外线或电化学传感器，这两种传感器具有较高的灵敏度和稳定性。

当甲烷浓度超过设定值时，系统会自动断电或闭锁，避免不必要的危险。

甲烷超限断电闭锁技术的优点在于，能够及时准确地监测甲烷浓度，避免甲烷泄漏引发爆炸等安全事故的发生。

同时，该技术具有自动化程度高、稳定性好等特点。

2.风电闭锁停、送电安全技术风电作为一种可再生能源，具有环保、清洁、无污染等优点，越来越受到人们的青睐。

但是，由于风力发电的不可控性和波动性较大，可能会影响电网的稳定性和安全性，因此需要采取一系列安全措施。

风电闭锁停、送电安全技术是其中的一种。

当电网电压或频率异常时，系统会自动发出闭锁或停机指令，以保护发电机组和电网的稳定性和安全性。

当闭锁或停机指令解除时，系统会自动进行重新连接和恢复发电。

风电闭锁停、送电安全技术的优点在于，能够有效地保护发电机组和电网的安全稳定运行。

同时，该技术具有自动化程度高、响应速度快等特点。

甲烷超限断电闭锁技术和风电闭锁停、送电安全技术是现代新能源安全保障的重要措施，具有较高的实用价值和推广前景。

在今后的生产和生活中，我们需要更加重视这些技术的推广应用，保障能源的稳定供应，为社会的可持续发展做出贡献。

执行“甲烷风电闭锁”有关问题的讲解说明一、法律法规依据1、《煤矿安全规程》第三章通风安全监控第160条规定“矿井安全监控系统必须具备甲烷断电仪和甲烷风电闭锁装置的全部功能”2、国家安全生产行业标准AQ6201-2006《煤矿安全监控系统通用技术要求》之第4条“技术要求”之4.5.2款“控制”之4.5.2.2“系统必须由现场设备完成甲烷风电闭锁功能”中第e项规定“局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于3%，必须对局部通风机进行闭锁使之不能启动，只有通过密码操作软件或使用专用工具方可人工解锁；当掘进工作面或回风流中甲烷浓度低于1.5%时，自动解锁”。

第f项规定“严禁对局部通风机进行故障闭锁控制”。

3、国家安全生产行业标准AQ1029-2007《煤矿安全监控系统及检测仪器使用管理规范》第10条“管理制度与技术资料”之10.4.4款要求矿井必须应建立“甲烷超限断电闭锁和甲烷风电闭锁功能测试记录”二、目的意义监控系统实施甲烷风电闭锁控制的目的是在“掘进工作面或回风流中甲烷浓度大于3%，同时掘进工作面又停风了”的情况下，对局部通风机实施特殊控制，使之不能随意启动。

其意义在于尽可能避免在无组织、无措施情况下随意启动风机造成“一风吹”。

三、与现行闭锁控制的区别目前矿井安全监控方面实行了二个闭锁，一是风对电的闭锁，即风机停止运转后闭锁控制动力供电总开关，停止供电；二是甲烷对电的闭锁，即甲烷超限后闭锁控制动力供电总开关，停止供电。

甲烷风电闭锁控制则是在包括上述闭锁控制内容基础上，增加了组合逻辑控制，即把“巷道内甲烷浓度是否大于3%、巷道是否停风了”作为共同条件，对局部通风机开关进行有别于常规的闭锁控制。

四、“甲烷风电闭锁”执行条件和方法甲烷风电闭锁控制的执行必须同时具备二个条件，一是巷道内有甲烷传感器测量浓度大于3%，二是巷道内局部供风由于供电、故障等其他原因停止了（停风意味着该工作面所有局部通风机开关均处于停止状态）。

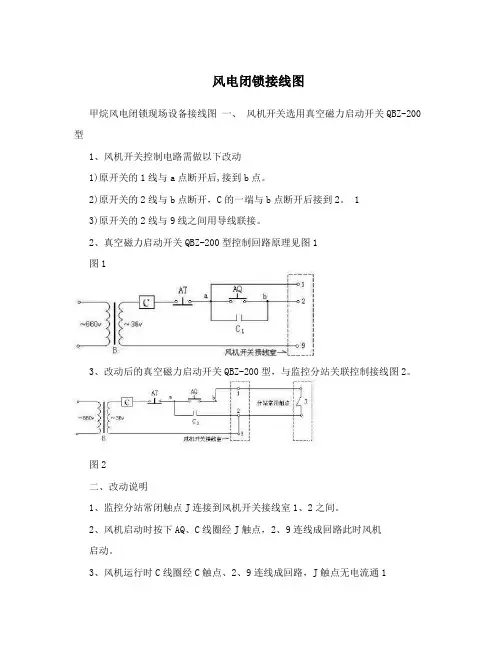

风电闭锁接线图甲烷风电闭锁现场设备接线图一、风机开关选用真空磁力启动开关QBZ-200型1、风机开关控制电路需做以下改动1)原开关的1线与a点断开后,接到b点。

2)原开关的2线与b点断开，C的一端与b点断开后接到2。

13)原开关的2线与9线之间用导线联接。

2、真空磁力启动开关QBZ-200型控制回路原理见图1图13、改动后的真空磁力启动开关QBZ-200型，与监控分站关联控制接线图2。

图2二、改动说明1、监控分站常闭触点J连接到风机开关接线室1、2之间。

2、风机启动时按下AQ、C线圈经J触点，2、9连线成回路此时风机启动。

3、风机运行时C线圈经C触点、2、9连线成回路，J触点无电流通1过。

4、风机运行时甲烷达到3.%，J触点动作断开，但不影响风机运行。

5、当风机停止运行时C触点断开，甲烷达到3.%时J触点动作断开，1此时按下AQ风机开关不能启动。

三、被控开关与甲烷风电闭锁关联接线说明1、被控开关以QBZ-200型真空磁力开关为例。

2、用风机开关原有常开触点C通过8端子，与甲烷闭锁断电器常闭2触点J串联后。

在与被控开关的控制端2，9连接，见图3。

13、当风机开关停止时C触点断开，被控开关断电。

甲烷达到1%时断2电器触点J断开，被控开关断电。

14、若被控开关控制端需闭合断电时，把C取为常闭，J取为常开，21两触点为并联接法即可。

不同被控开关可接到对应控制端子。

5、C常闭即:风机开关停止时C为闭合状态，风机开关运行时C222为断开状态的触点。

图3四、风机用双电源真空电磁力起动器QBZ-2×80/660-SF型开关需做以下改动。

1、把原开关的AQ起动按钮常开触点一端，与2线断开。

2、把原开关的8线，在AQ起动按钮常闭触点处断开，改接到AQ起动按钮常开触点一端。

控制电路改动即完成。

3、原开关电路图见图4。

QA18 图4 TA1QA22436KC108KM2-7QBZ-2×80/660(380)-SF矿用隔爆型风机用双电源真空电磁起动器TA2X1X2X3X21X22X23KC1-10205060304KC2KM2-8KM1-7SJ1QS1QS25KC2-1JX2KC2-2KM1-807010RU2SJ2JX1RU11516380VKC1-2107RD02380V660VCT211-3KM21-3RD217660VCT1RD01KMRD1 KC2-3KC1-318018RD03RD3KM2-5404KM1-519019RD04KM2-601209303RD4JDB1JDB29KC2-4DS2-133943KM1-61211014KM2023DS1-1KC1-41314SJ2-1022KM1SJ1-12223R1R01DS1DS221C02024C1C0124C2RC1RC2KM2-9KM2-4KM1-4KM1-9 山东容力达矿用电器设备有限公司D1D2D3D21D22D23五、改动说明1、监控分站常闭触点J连接在风机开关接线室8、2线之间。

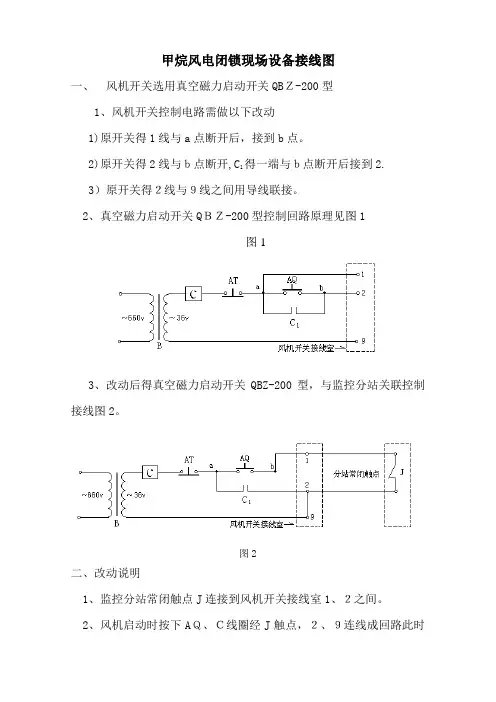

甲烷风电闭锁现场设备接线图一、风机开关选用真空磁力启动开关QBＺ-200型1、风机开关控制电路需做以下改动1)原开关得1线与a点断开后，接到b点。

2)原开关得2线与ｂ点断开,C1得一端与ｂ点断开后接到2.3）原开关得２线与９线之间用导线联接。

2、真空磁力启动开关QＢＺ-200型控制回路原理见图1图13、改动后得真空磁力启动开关QBZ-200型，与监控分站关联控制接线图2。

图2二、改动说明1、监控分站常闭触点J连接到风机开关接线室1、２之间。

2、风机启动时按下AＱ、Ｃ线圈经J触点，２、９连线成回路此时风机启动。

３、风机运行时C线圈经Ｃ1触点、2、9连线成回路，J触点无电流通过。

4、风机运行时甲烷达到3、％，J触点动作断开,但不影响风机运行。

5、当风机停止运行时C1触点断开,甲烷达到3、%时J触点动作断开,此时按下AQ风机开关不能启动。

三、被控开关与甲烷风电闭锁关联接线说明1、被控开关以QBZ-2０0型真空磁力开关为例。

2、用风机开关原有常开触点C2通过8端子，与甲烷闭锁断电器常闭触点J1串联后。

在与被控开关得控制端２,9连接,见图3。

3、当风机开关停止时C2触点断开，被控开关断电。

甲烷达到1％时断电器触点J1断开,被控开关断电。

4、若被控开关控制端需闭合断电时，把C2取为常闭,J１取为常开,两触点为并联接法即可.不同被控开关可接到对应控制端子。

5、C2常闭即:风机开关停止时C２为闭合状态，风机开关运行时Ｃ2为断开状态得触点。

图3四、风机用双电源真空电磁力起动器QＢZ-2×80/660-SＦ型开关需做以下改动。

1、把原开关得AQ起动按钮常开触点一端,与2线断开。

2、把原开关得８线,在AＱ起动按钮常闭触点处断开,改接到ＡQ起动按钮常开触点一端。

控制电路改动即完成.３、原开关电路图见图4。

图4五、改动说明１、监控分站常闭触点Ｊ连接在风机开关接线室８、2线之间。

2、风机启动时按下AQ起动按钮,KＣ线圈电流经8线与J触点到2、９线成回路此时风机启动。

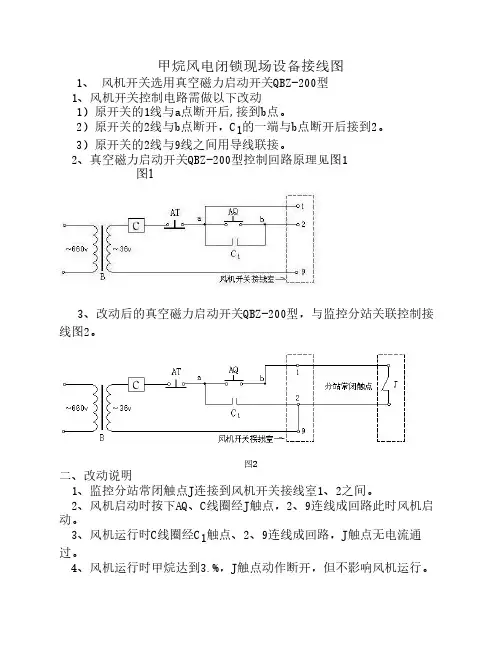

甲烷风电闭锁现场设备接线图1、 风机开关选用真空磁力启动开关QBZ-200型1、风机开关控制电路需做以下改动1）原开关的1线与a点断开后,接到b点。

2）原开关的2线与b点断开，C1的一端与b点断开后接到2。

3）原开关的2线与9线之间用导线联接。

2、真空磁力启动开关QBZ-200型控制回路原理见图1图13、改动后的真空磁力启动开关QBZ-200型，与监控分站关联控制接线图2。

图2二、改动说明1、监控分站常闭触点J连接到风机开关接线室1、2之间。

2、风机启动时按下AQ、C线圈经J触点，2、9连线成回路此时风机启动。

3、风机运行时C线圈经C1触点、2、9连线成回路，J触点无电流通过。

4、风机运行时甲烷达到3.%，J触点动作断开，但不影响风机运行。

5、当风机停止运行时C1触点断开，甲烷达到3.%时J触点动作断开，此时按下AQ风机开关不能启动。

三、被控开关与甲烷风电闭锁关联接线说明1、被控开关以QBZ-200型真空磁力开关为例。

2、用风机开关原有常开触点C2通过8端子，与甲烷闭锁断电器常闭触点J1串联后。

在与被控开关的控制端2，9连接，见图3。

3、当风机开关停止时C2触点断开，被控开关断电。

甲烷达到1%时断电器触点J1断开，被控开关断电。

4、若被控开关控制端需闭合断电时，把C2取为常闭，J1取为常开，两触点为并联接法即可。

不同被控开关可接到对应控制端子。

5、C2常闭即：风机开关停止时C2为闭合状态，风机开关运行时C2为断开状态的触点。

图34、 风机用双电源真空电磁力起动器QBZ-2×80/660-SF型开关需做以下改动。

1、把原开关的AQ起动按钮常开触点一端，与2线断开。

2、把原开关的8线，在AQ起动按钮常闭触点处断开，改接到AQ起动按钮常开触点一端。

控制电路改动即完成。

3、原开关电路图见图4。

图4五、改动说明1、监控分站常闭触点J连接在风机开关接线室8、2线之间。

2、风机启动时按下AQ起动按钮，KC线圈电流经8线和J触点到2、9线成回路此时风机启动。
