“风电闭锁”、“瓦斯电闭锁”试验制度
为了煤矿井下安全用电，采掘生产正常，杜绝井下事故的发生，确保矿井职工的生命安全，特制定“风电闭锁”、“瓦斯电闭锁”试验制度如下：
一、矿井供电必须实行“三专两闭锁”即：“三专”指专用开关、专用电缆、专用变压器；“两闭锁”指“风电闭锁”、“瓦斯电闭锁”。
二、为了确保“风电闭锁”能正常起作用，运行正常，必须每天进行一次“风电闭锁”灵敏试验，确保其灵敏可靠，启动正常。
三、为了确保“瓦斯电闭锁”能正常起作用，运行正常，必须每周一进行一次“瓦斯电闭锁”灵敏试验，确保其灵敏可靠，启动正常。
四、试验时必须在五分钟之内完成，每周一同时进行“风电闭锁”、“瓦斯电闭锁”试验。
五、“风电闭锁”、“瓦斯电闭锁”试验时间固定在每天的旱上8点钟开始，严禁拖延。
六、“风电闭锁”、“瓦斯电闭锁”试验完毕，必须作好详细的试验记录。
KJ95N系统3%风电瓦斯闭锁功能配置讲解一、风电瓦斯闭锁的配置根据M631—1996《煤矿用风电甲烷闭锁装置通用技术条件》的要求，将分站的十六路传感器输入中的前五路作风电瓦斯闭锁检测的输入，将分站的八路开关量输出中的前五路作风电瓦斯闭锁控制。
具体设置如下：1、传感器输入信号的配置第一路传感器输入设置为掘进工作面瓦斯传感器输入；第二路传感器输入设置为掘进工作面回风流中瓦斯传感器输入；第三路传感器输入设置为被串掘进工作面入风流瓦斯传感器输入；第四路传感器输入设置为局部通风机风筒中的风速开关；第五路传感器输入设置为局部通风机开停。
2、开关量输出的配置第一路开关量输出控制掘进工作面设备；第二路开关量输出控制被串掘进工作面流设备；第三路开关量输出控制供风区域设备；第四路开关量输出控制声、光报警；第五路开关量输出控制局部通风机开停（通风机为高电平闭锁）。
3、分站的其它传感器输入和其它开关量输出按普通数据采集站要求进行工作。
二、风电瓦斯闭锁功能1、分站上电前和上电后一分钟内，分站的用于风电瓦斯闭锁中的五路开关量输出保持输出低电平，切断所有被控的设备的动力电源并闭锁；禁止声、光报警；风机的动力电源解锁。
2、分站上电一分钟后，若掘进工作面瓦斯低于1.0%、掘进工作面回风流中瓦斯低于1.0%、被串掘进工作面入风流瓦斯低于0.5%，且局部通风机风筒中的风速开关大于预置值、局部通风机开时，分站的用于风电瓦斯闭锁的第一路、第二路、第三路开关量输出全部输出为高电平，第四路、第五路开关量输出为低电平，对掘进工作面被控设备、被串掘进工作面被控设备和供风区域被控设备的动力电源解锁；并禁止声、光报警；风机的动力电源解锁。
3、分站上电一分钟后，掘进工作面瓦斯高于1.0%或掘进工作面瓦斯传感器故障，第四路开关量输出为高电平，驱动声、光报警；掘进工作面瓦斯低于1.0%，第四路开关量输出为低电平，禁止声、光报警。
掘进工作面瓦斯高于 1.5%或掘进工作面瓦斯传感器故障，分站的用于风电瓦斯闭锁的第一路开关量输出为低电平，第四路开关量输出为高电平，切断掘进工作面被控设备动力电源并闭锁，同时驱动声、光报警。

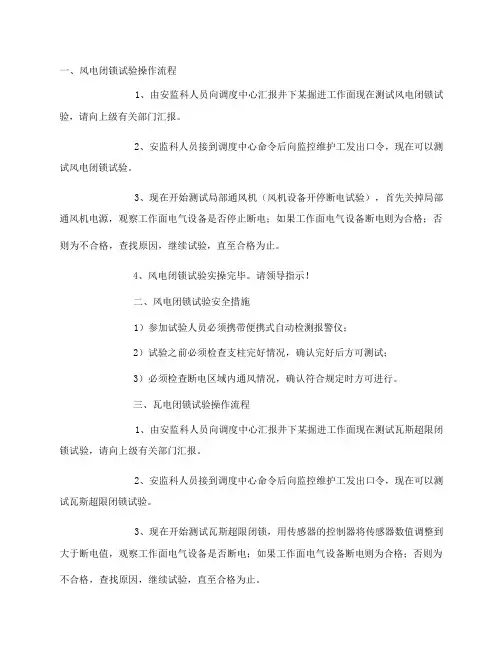

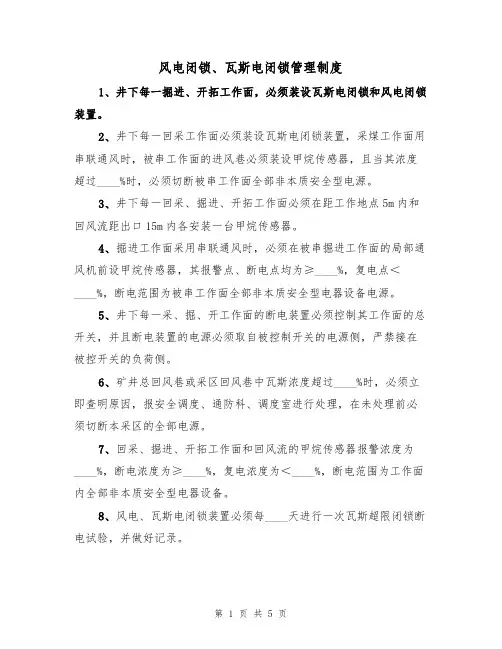

风电闭锁、瓦斯电闭锁管理制度1、井下每一掘进、开拓工作面，必须装设瓦斯电闭锁和风电闭锁装置。
2、井下每一回采工作面必须装设瓦斯电闭锁装置，采煤工作面用串联通风时，被串工作面的进风巷必须装设甲烷传感器，且当其浓度超过____%时，必须切断被串工作面全部非本质安全型电源。
3、井下每一回采、掘进、开拓工作面必须在距工作地点5m内和回风流距出口15m内各安装一台甲烷传感器。
4、掘进工作面采用串联通风时，必须在被串掘进工作面的局部通风机前设甲烷传感器，其报警点、断电点均为≥____%，复电点＜____%，断电范围为被串工作面全部非本质安全型电器设备电源。
5、井下每一采、掘、开工作面的断电装置必须控制其工作面的总开关，并且断电装置的电源必须取自被控制开关的电源侧，严禁接在被控开关的负荷侧。
6、矿井总回风巷或采区回风巷中瓦斯浓度超过____%时，必须立即查明原因，报安全调度、通防科、调度室进行处理，在未处理前必须切断本采区的全部电源。
7、回采、掘进、开拓工作面和回风流的甲烷传感器报警浓度为____%，断电浓度为≥____%，复电浓度为＜____%，断电范围为工作面内全部非本质安全型电器设备。
8、风电、瓦斯电闭锁装置必须每____天进行一次瓦斯超限闭锁断电试验，并做好记录。
9、风电闭锁试验由该工作面瓦斯员、生产队组电工、带班长进行试验。
瓦电闭锁由工作面瓦斯员、带班长、监控维检员进行试验，试验期间，工作面必须撤出全部无关人员。
对有故障的闭锁装置必须立即查明原因进行处理，报安全调度、通防调度、调度室并制定安全措施，在故障期间，工作面必须撤出人员，切断电源。
10、新开掘进、开拓、回采工作面的《作业规程》中，必须明确规定所装风电闭锁、瓦电闭锁装置的型号、断电范围，并经验收合格后方可开工。
风电闭锁、瓦斯电闭锁管理制度（2）风电闭锁、瓦斯电闭锁是一种非常重要的安全管理措施，可以有效地预防和控制风电和瓦斯发电过程中的安全事故。
风电闭锁风电闭锁装臵，它包括信号采集处理电路和与供电接触器输入端相连接的输出电路，其特征在于信号采集处理电路由整流电路和比较电路组成，其输入端连接风机的驱动电机电流互感器的二次端，其输出端连接光耦隔离驱动电路的输入端，输出电路采用无触点开关电路，无触点开关电路的输入端与光耦隔离驱动电路的输出端相连接。
由于风力装臵风量的大小是与其驱动电机的电流大小成正比的，所以本实用新型通过检测风力装臵驱动电机的驱动电流，即可以间接得到风的流量参数，然后将阈值信号通过光电隔离，转换成大电流的开关信号，以达到远距离传输的目的，并具有较强的抗干扰性能，所以本实用新型可以满足特殊场所的风电隔离要求，具有非常好的使用效果。
什么是风电闭锁和瓦斯闭电所这是矿井领域使用的词汇，1、风电闭锁，意思就是说啊，一旦井下风机发生无计划停机器，为了避免井下巷道中易燃易爆气体浓度过高，就自动把电器设备的电源切断了，这样可以避免电器设备再使用的时候产生电火花，引爆那些易燃易爆气体。
2、瓦斯电闭锁啊，是这样的。
就是一旦瓦斯探头测得的瓦斯浓度高于允许浓度的话，也会自动把电器设备的电源切断，因为瓦斯就是易燃易爆的危险气体。
这就是风电和瓦斯电闭锁!局部通风机的风电闭锁是指什么？局部通风机的风电闭锁指的是局部通风机停止运转时，能立即自动切断局部通风机供风巷道中的一切电气设备的电源，并且在局部通分机未启动通风前，不能接通巷道中的一切电源。
《煤矿安全规程》中规定，使用局部通风机供风的地点必须实行风电闭锁。
(一)瓦斯电闭锁测试操作程序：1、用遥控器查看所要测试闭锁传感器的报警、断电、复电参数设臵是否与地面中心站监控系统电脑上所设臵的报警、断电、复电参数一致。
2、用遥控器按功能键进入调试模式，调整传感器的数值大小至设臵的报警参数点，按确认键保存，按返回键至正常显示状态并查看是否声光报警。
3、用遥控器按功能键进入调试模式，按上下键调整数值大小至断电参数点，再按确认键保存，按返回键至正常显示状态并查看是否使动力开关断电并闭锁，闭锁测试断电报警时间需超出全矿井所有监测分站的总和，以便中心站记录测试数据。
掘进工作面的风电闭锁和瓦斯电闭锁一、掘进工作面情况介绍为了形成回采工作面，需要掘进一条进风巷和一条回风巷。
在掘进过程中，由于还没有形成回风，掘进工作面的空气比较污浊，氧气浓度较低，工作人员呼吸不到新鲜空气。
特别是在掘进过程中会产生大量的瓦斯，不及时冲淡，容易引起瓦斯爆炸，危及井下安全。
所以，必须采用局部扇风机向掘进工作面送风。
二、掘进工作面对风电闭锁和瓦斯电闭锁的要求《煤矿安全规程》规定：在沼气喷出区域、高沼气矿井、煤（岩）与沼气突出矿井中，所有掘进工作面的局部扇风机都应采用三专（专用变压器、专用开关、专用线路）供电，保证局部扇风机可靠运转。
使用局部扇风机供风的地点必须实行两闭锁（风电闭锁、瓦斯电闭锁）设施。
对风电闭锁和瓦斯电闭锁的要求如下：1.局部扇风机启动，等掘进工作面风量符合要求后，才可向供风区域的电器设备送电。
2.停开掘进工作面的电器设备不影响局扇的正常运转。
3.局部扇风机停止运转时，应立即切断掘进工作面中电器设备的电源。
4.正常工作中，当掘进工作面的瓦斯浓度超限时（1.5%），应切断工作面的电器设备的电源，而局部扇风机仍应正常运转。
四、步骤在中小型煤矿，掘进工作面不使用高压供电时，采用的是专用开关和专用线路，而不采用专用变压器，但可以实现两闭锁。
这里使用两台QBZ—120型磁力起动器和一台甲烷断电仪。
其中一台磁力起动器控制局部扇风机，另一台磁力起动器控制掘进工作面电气设备，两台起动器的内部线路可不作改动。
甲烷断电仪中使用两对常开触点K1和K2。
接线方法如下：首先将局扇开关的2和9连接起来；再将局扇开关的13和掘进开关的空接线柱连接起来，局扇开关的地PE和掘进开关的2号接线柱连接起来；掘进开关的9号接线柱接在甲烷断电仪的一对常开触点K1上；最后将掘进开关的空接线柱与甲烷断电仪的一对常开触点K2连接起来。
这样，当甲烷断电仪接上电源,K1和K2闭合，以及局扇开关合闸，QV3闭合后，才能接通掘进开关的控制回路，掘进开关才能送电。
第六节“三专两闭锁”根据《煤矿安全规程》规定，瓦斯喷出区域、高瓦斯矿井、煤与瓦斯突出矿井中，掘进工作面的局部通风机供电必须设专用变压器、专用开关、专用线路。
局部通风机和工作面的电气设备必须装有风电闭锁和瓦斯电闭锁装置，以保证局部通风机停止运转或掘进巷道内瓦斯超限时，能立即自动切断巷道中电气设备的电源，防止爆炸事故的发生。
一、构成与工作原理由于掘进工作面是独头巷道，容易产生瓦斯集聚，而机电设备在运转过程中会产生电火花和机械火花，当瓦斯浓度达到5％—l6％，火花能量达到0．28mJ以上时，就会引起瓦斯爆炸。
为了防止事故的发生，采取“三专两闭锁”是有效的措施，其电气系统如图3一l4所示。
(1)“三专”是指在瓦斯喷出区域、高瓦斯矿井、煤(岩) 瓦斯(二氧化碳)突出矿井中，掘进工作面的局部通风机实行专用变压器、专用开关、专用线路供电，如图3—14所示。
图3—14 “三专两闭锁”电气系统(2)风电闭锁是用2台磁力启动器进行联锁控制，其中一台接通风机，另一台接掘进工作面电气设备，实现先通风后送电，风机停转时，掘进工作面电源也同时被切断，如图3—15所示。
风电闭锁工作原理是把QBZ一80启动器中的辅助常开触点K1通过电缆串联接于QBz 一200启动器的控制回路中，只有局部通风机运转后其触点Kl闭合，QBZ一200启动器的控制回路才能接通，并使接触器吸合，给掘进工作面的电气设备供电。
若局部通风机停止运转，Kl常开触点断开，从而切断QBZ一200启动器的控制回路，达到切断掘进工作面电气设备电源的目的。
图3—15(3)瓦斯电闭锁是由瓦斯探头、监控系统(监控分站)、断电仪和高压开关构成，如图3一l6所示。
图3—16 瓦斯电闭锁示意瓦斯电闭锁工作原理是由瓦斯探头测得ＣH4含量信号送给监控分站，当瓦斯超限时，监控分站显示ＣH4 1．5％，其常开触点K。
闭合，接通断电仪电路，其常开触点K：闭合，接通高压开关内的脱扣线圈TQ电路使高压开关跳闸，切断了掘进工作面电气设备的电源，实现了瓦斯电闭锁。
三专两闭锁“三专”指井工开采的矿井井下对局部通风机供电采用专用变压器、专用开关、专用线路，以确保供电相对稳定，保证停头不停风的原则。
“两闭锁”指掘进工作面瓦斯电闭锁和风电闭锁。
其中瓦斯电闭锁是指当掘进工作面瓦斯浓度超限时，声光报警并自动切断工作面迎头被控设备电源；风电闭锁是指当局部主通风机停止运转或风筒风量低于规定值时，自动切断掘进工作面内（除备用风机电源外的）所有设备电源。
简要的就是指：三专即：专用变压器，专用线路，专用开关。
两闭锁即：风电闭锁，瓦斯电闭锁。
专业地讲：“一坡三挡”就是指为保证煤矿轨道运输安全，用以防止发生跑车事故而使用的预防和防止手段。
其手段包括防跑车装置与跑车防护装置，可能还应该包括矿车制动器。
什么是“一坡三挡” ？简单讲就是：一、平台阻车器，二、变坡点下20米的挡车器，三、坡底的挡车栏。
“一坡三挡”的组成:（一）上部车场接近变坡点处安设自动复位式（或联动式）阻车器。
（二）变坡点下约一列车的长度处安装第一道跑车防护装置。
（《煤矿安全规程》中称为挡车栏）。
（三）在斜巷内根据巷道运输实际工况（巷道坡度、串车质量等）逐级安装跑车防护装置。
往深里讲:“一坡三挡”还应该是指一种关于保证轨道运输安全的一种管理方法。
注意：“轨道运输安全”是比“斜坡运输安全”更宽泛的概念。
需要指出的是:“一坡三挡”是来自《煤矿安全规程》规程第三百七十条倾斜井巷内使用串车提升是必须遵守下列规定：（一）在倾斜井巷内安设能够将运行中的断绳、脱钩的车辆阻止住的跑车防护装置。
（二）在各车场安设能够防止带绳车辆误入非运行车场或区段的阻车器。
（三）在上部平车场入口安设能够控制车辆进入摘挂钩地点的阻车器。
（四）在上部平车场接近变坡点处，安设能够阻止未连挂的车辆滑入斜巷的阻车器。
（五）在变坡点下方略大于1列车长度的地点，设置能够防止未连挂的车辆继续往下跑车的挡车栏。
（六）在各车场安设甩车时能发出警号的信号装置。
上述挡车装置必须经常关闭，放车时方准打开。
