附墙架螺栓的拉力计算(4.5米)精编版

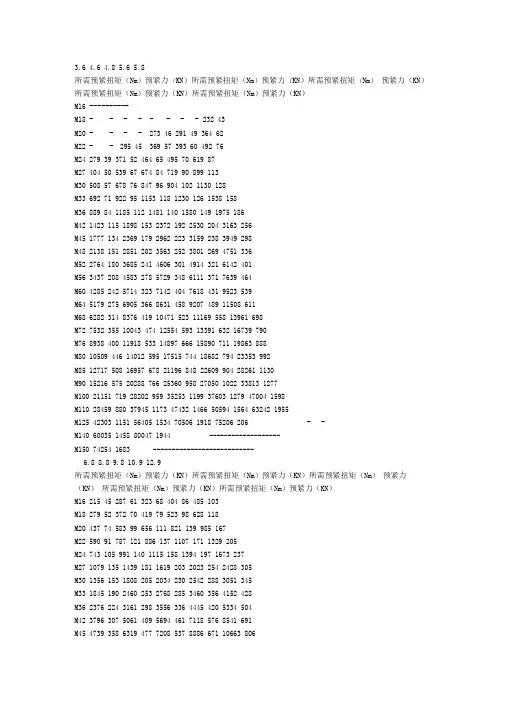

3.64.6 4.85.6 5.8所需预紧扭矩（Nm）预紧力（KN）所需预紧扭矩（Nm）预紧力（KN）所需预紧扭矩（Nm）预紧力（KN）所需预紧扭矩（Nm）预紧力（KN）所需预紧扭矩（Nm）预紧力（KN）M16 ----------M18 - - - - - - - - 232 43M20 - - - - 273 46 291 49 364 62M22 - - 295 45 369 57 393 60 492 76M24 279 39 371 52 464 65 495 70 619 87M27 404 50 539 67 674 84 719 90 899 113M30 508 57 678 76 847 96 904 102 1130 128M33 692 71 922 95 1153 118 1230 126 1538 158M36 889 84 1185 112 1481 140 1580 149 1975 186M42 1423 115 1898 153 2372 192 2530 204 3163 256M45 1777 134 2369 179 2962 223 3159 238 3949 298M48 2138 151 2851 202 3563 252 3801 269 4751 336M52 2764 180 3685 241 4606 301 4914 321 6142 401M56 3437 208 4583 278 5729 348 6111 371 7639 464M60 4285 242 5714 323 7142 404 7618 431 9523 539M64 5179 275 6905 366 8631 458 9207 489 11508 611M68 6282 314 8376 419 10471 523 11169 558 13961 698M72 7532 355 10043 474 12554 593 13391 632 16739 790M76 8938 400 11918 533 14897 666 15890 711 19863 888M80 10509 446 14012 595 17515 744 18682 794 23353 992M85 12717 508 16957 678 21196 848 22609 904 28261 1130M90 15216 575 20288 766 25360 958 27050 1022 33813 1277M100 21151 719 28202 959 35253 1199 37603 1279 47004 1598M110 28459 880 37945 1173 47432 1466 50594 1564 63242 1955M125 42303 1151 56405 1534 70506 1918 75206 206 - -M140 60035 1458 80047 1944 -------------------M150 74254 1683 ---------------------------6.8 8.8 9.8 10.9 12.9所需预紧扭矩（Nm）预紧力（KN）所需预紧扭矩（Nm）预紧力（KN）所需预紧扭矩（Nm）预紧力（KN）所需预紧扭矩（Nm）预紧力（KN）所需预紧扭矩（Nm）预紧力（KN）M16 215 45 287 61 323 68 404 86 485 103M18 279 52 372 70 419 79 523 98 628 118M20 437 74 583 99 656 111 821 139 985 167M22 590 91 787 121 886 137 1107 171 1329 205M24 743 105 991 140 1115 158 1394 197 1673 237M27 1079 135 1439 181 1619 203 2023 254 2428 305M30 1356 153 1808 205 2034 230 2542 288 3051 345M33 1845 190 2460 253 2768 285 3460 356 4152 428M36 2376 224 3161 298 3556 336 4445 420 5334 504M42 3796 307 5061 409 5694 461 7118 576 8541 691M45 4739 358 6319 477 7208 537 8886 671 10663 806M48 5702 404 7602 538 8553 606 10691 757 12829 909M52 7371 482 9828 642 11056 723 13820 904 16585 1084M56 9167 556 12223 742 13750 835 17188 1044 20626 1252M60 11428 647 15237 863 17142 971 21428 1214 25714 1457M64 13810 733 18414 978 20716 1100 25895 1376 31074 161M68 16753 838 22338 1117 25130 1257 31413 1571 37696 1885M72 20087 948 26783 1265 30131 1423 37664 1779 45197 2135M76 23836 1066 31781 1422 35754 1650 44693 2000 53632 2400M80 28614 1191 37365 1588 42036 1787 52545 2234 63055 2680M85 33914 1357 45219 1809 50871 2035 63589 2544 76307 3053M90 40576 1533 54101 2044 60864 2300 76080 2875 - -M100 56404 1918 75206 2558 ------M110 75891 2346 --------M125 ----------M140 ----------M150 ----------1 、表中扭矩为达到屈服强度的80%时所测定(仅供参考) 。

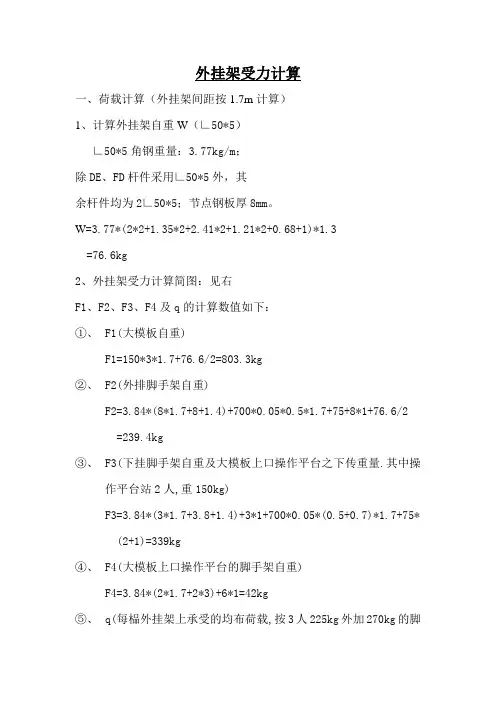

外挂架受力计算一、荷载计算（外挂架间距按1.7m计算）1、计算外挂架自重W（∟50*5）∟50*5角钢重量：3.77kg/m；除DE、FD杆件采用∟50*5外，其余杆件均为2∟50*5；节点钢板厚8mm。

W=3.77*(2*2+1.35*2+2.41*2+1.21*2+0.68+1)*1.3=76.6kg2、外挂架受力计算简图：见右F1、F2、F3、F4及q的计算数值如下：①、 F1(大模板自重)F1=150*3*1.7+76.6/2=803.3kg②、 F2(外排脚手架自重)F2=3.84*(8*1.7+8+1.4)+700*0.05*0.5*1.7+75+8*1+76.6/2=239.4kg③、 F3(下挂脚手架自重及大模板上口操作平台之下传重量.其中操作平台站2人,重150kg)F3=3.84*(3*1.7+3.8+1.4)+3*1+700*0.05*(0.5+0.7)*1.7+75* (2+1)=339kg④、 F4(大模板上口操作平台的脚手架自重)F4=3.84*(2*1.7+2*3)+6*1=42kg⑤、 q(每榀外挂架上承受的均布荷载,按3人225kg外加270kg的脚手板自重计)q=700*0.05*1.7+(75*3+270)/1.35=59.5+366.7=426.2kg/m 二、求各点反力由∑Y=0，得：N A’=803.3+239.4+339+42+426.2*1.35=1999.1kg=19991N 由∑M C=0,有:239.4*1.35+42*0.675+339*0.35+426.2*1.352/2- N A*2=0N A=429.3kg=4293N(此为拉力)由∑X=0，得：N C=429.3kg=4293N(此为压力)三、计算各杆件内力1、将所有反力转化为节点力，如右图所示：F2’=239.4+(426.2*1.35)/4=383.2kgF4’=42+(426.2*1.35)/2+339*0.35/0.675=505.5kgF1’=803.3+(426.2*1.35)/4+339*0.325/0.675=1110.4kg2、节点法求各杆件的内力①、取节点BN BD=383.2*2.41/2=461.8kg(此为压力)N BF=383.2*1.35/2=258.7kg(此为拉力)②、取节点FN FD= F4’=505.5kg(此为压力)N FA= N BF =258.7kg(此为拉力)③、取节点A由∑X=0，有：N A- N FA- N DA*1.35/2.41=0即:429.3-258.7-1.35/2.41* N DA=0，故: N DA=304.6kg(此为拉力)由∑Y=0，有：1999.1-1110.4-304.6*2/2.41- N AE=0故: N AE=635.9kg(此为拉力)④、取节点CN DC=635.9*2.41/2=766.3kg(此为压力)复核:766.3*1.35/2.41=429.3kg，结果正确！⑤、复核节点D：由∑X=0，带入数值：（766.3-461.8）*1.35/2.41-304.6*1.35/2.41=0由∑Y=0，带入数值：(766.3-461.8)*2/2.41+304.6*2/2.41-505.5=0四、强度复核1、螺栓强度复核穿墙钩头螺栓直径32mm，则有效直径de=28.7168mm，有效面积Ae=647.35mm2(查表可知)，f=190N/mm2，fy=110N/mm2。

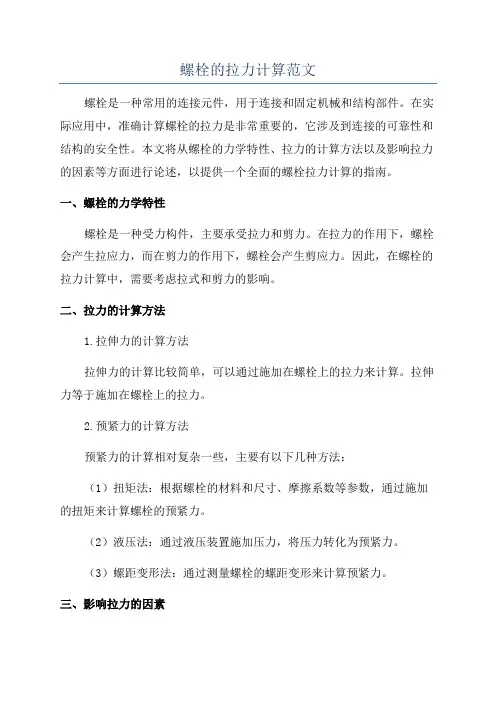

螺栓的拉力计算范文螺栓是一种常用的连接元件，用于连接和固定机械和结构部件。

在实际应用中，准确计算螺栓的拉力是非常重要的，它涉及到连接的可靠性和结构的安全性。

本文将从螺栓的力学特性、拉力的计算方法以及影响拉力的因素等方面进行论述，以提供一个全面的螺栓拉力计算的指南。

一、螺栓的力学特性螺栓是一种受力构件，主要承受拉力和剪力。

在拉力的作用下，螺栓会产生拉应力，而在剪力的作用下，螺栓会产生剪应力。

因此，在螺栓的拉力计算中，需要考虑拉式和剪力的影响。

二、拉力的计算方法1.拉伸力的计算方法拉伸力的计算比较简单，可以通过施加在螺栓上的拉力来计算。

拉伸力等于施加在螺栓上的拉力。

2.预紧力的计算方法预紧力的计算相对复杂一些，主要有以下几种方法：（1）扭矩法：根据螺栓的材料和尺寸、摩擦系数等参数，通过施加的扭矩来计算螺栓的预紧力。

（2）液压法：通过液压装置施加压力，将压力转化为预紧力。

（3）螺距变形法：通过测量螺栓的螺距变形来计算预紧力。

三、影响拉力的因素1.螺紧力的大小：螺栓的螺紧力决定了预紧力的大小。

2.摩擦力的大小：摩擦力是指螺纹副中摩擦产生的阻力，它会影响螺栓的拉力。

3.螺栓的材质和尺寸：不同材质和尺寸的螺栓具有不同的力学性能，会影响螺栓的拉力。

4.加载条件：加载条件是指螺栓受到的外部载荷的类型和方向，它会对螺栓的拉力产生影响。

5.选用的连接件：选用不同的连接件，如螺母、螺栓垫片等，也会对螺栓的拉力产生影响。

通过对上述因素的分析和考虑，可以准确计算螺栓的拉力，从而确保连接的可靠性和结构的安全性。

总结起来，螺栓的拉力计算涉及到螺栓的力学特性、拉力的计算方法以及影响拉力的因素等方面。

为了准确计算螺栓的拉力，需要综合考虑这些因素，并选用合适的计算方法。

只有正确计算螺栓的拉力，才能保证连接的可靠性和结构的安全性。

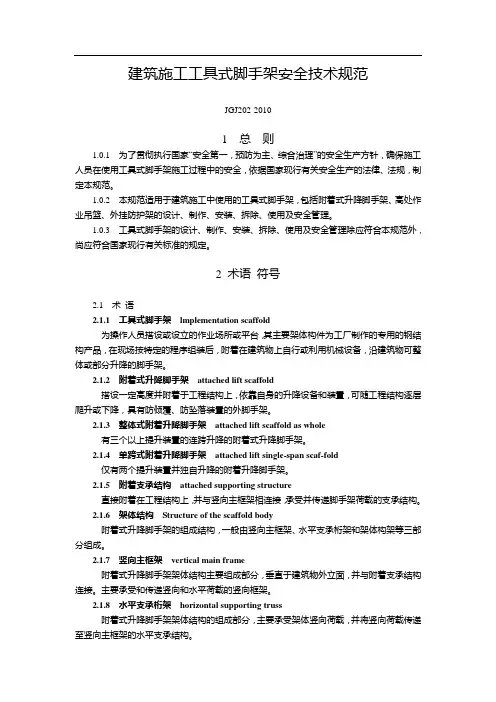

建筑施工工具式脚手架安全技术规范JGJ202-20101 总则1.0.1 为了贯彻执行国家“安全第一，预防为主、综合治理”的安全生产方针，确保施工人员在使用工具式脚手架施工过程中的安全，依据国家现行有关安全生产的法律、法规，制定本规范。

1.0.2 本规范适用于建筑施工中使用的工具式脚手架，包括附着式升降脚手架、高处作业吊篮、外挂防护架的设计、制作、安装、拆除、使用及安全管理。

1.0.3 工具式脚手架的设计、制作、安装、拆除、使用及安全管理除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语符号2.1 术语2.1.1 工具式脚手架lmplementation scaffold为操作人员搭设或设立的作业场所或平台，其主要架体构件为工厂制作的专用的钢结构产品，在现场按特定的程序组装后，附着在建筑物上自行或利用机械设备，沿建筑物可整体或部分升降的脚手架。

2.1.2 附着式升降脚手架attached lift scaffold搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。

2.1.3 整体式附着升降脚手架attached lift scaffold as whole有三个以上提升装置的连跨升降的附着式升降脚手架。

2.1.4 单跨式附着升降脚手架attached lift single-span scaf-fold仅有两个提升装置并独自升降的附着升降脚手架。

2.1.5 附着支承结构attached supporting structure直接附着在工程结构上，并与竖向主框架相连接，承受并传递脚手架荷载的支承结构。

2.1.6 架体结构Structure of the scaffold body附着式升降脚手架的组成结构，一般由竖向主框架、水平支承桁架和架体构架等三部分组成。

2.1.7 竖向主框架vertical main frame附着式升降脚手架架体结构主要组成部分，垂直于建筑物外立面，并与附着支承结构连接。

施工电梯附墙计算一、附墙架作用于建筑物上力F 的计算SC200/200施工电梯均选用Ⅱ型附墙架如下图所示：根据《SC 型升降机说明书》中4（导轨架及附墙架）所示，附墙架作用于建筑物的作用力F 计算如下：KN B L F 05.260⨯⨯=式中B 为附墙宽度，L 为导架中心与墙面间的垂直距离 1、SC200/200电梯，其中取L=3100,B=1430；所以KN F 4.6305.21430603100=⨯⨯=1#、2#、4#楼阳台连系梁截面尺寸bxh=120mm*440mm ，混凝土强度等级C30，弯曲抗拉强度设计值为f cm =1.43N/mm 2，轴心抗压强度设计值f c =14.3 N/mm 2，纵向受力钢筋为三级钢，f y =360N/mm 2，f y ＇=360N/mm 2，受拉钢筋为2Φ14，A s =3.14*7*7*2=308mm 2,受压钢筋为2Φ14，A s ＇=308mm 2,箍筋为三级钢φ6@200。

f yV =360N/mm 2。

阳台连系梁斜截面承载力验算 截面有效高度h0=440-35=405mm 计算Vcs Vcs=0.07fcbh0+1.5 fyVnAsv1h0/s=0.07*14.3*120*405+1.5*360*2*28.27*405/200 =110.475KN复核截面尺寸0.25fcbh0=0.25*14.3*120*405=173.745KN ＞Vcs=110.475KN 截面尺寸符合要求，故该梁能承担的剪力为： V= Vcs=110.475KN梁承担的剪力V=110.475KN ＞F=63.4KN(附墙架作用力) 承载强度满足要求。

二、螺栓承载力验算附墙架与结构之间采用2根M24穿墙螺栓连接。

根据螺栓受力方式，需对M24螺栓进行抗剪连接验算及抗拉连接验算。

以下仅对SC320/320电梯进行验算。

1、根据《钢结构设计规范》（GB50017-2003）中7.2.1-1所示，普通螺栓的受剪承载力设计值公式：2233.1424132010144.69144bbvvvd N n f KN π-⨯==⨯⨯⨯= 螺栓上承受的剪力：N V =F/2=63.4/2=31.7KN ﹤144.691KN 故螺栓的抗剪承载力满足要求。

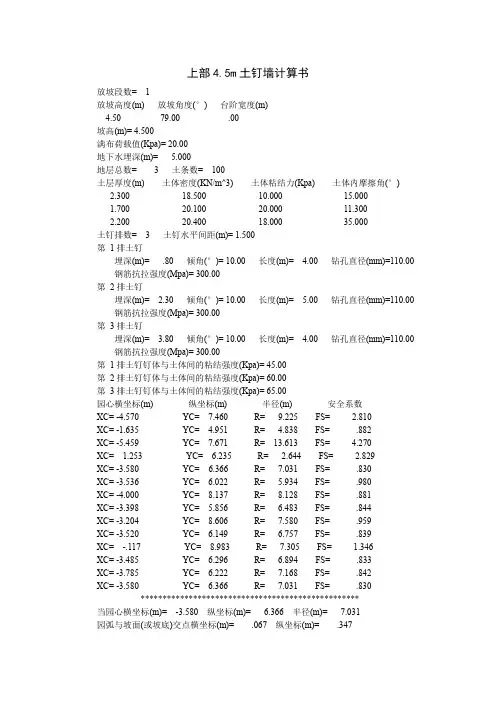

上部4.5m土钉墙计算书放坡段数= 1放坡高度(m) 放坡角度(°) 台阶宽度(m)4.50 79.00 .00坡高(m)= 4.500满布荷载值(Kpa)= 20.00地下水埋深(m)= 5.000地层总数= 3 土条数= 100土层厚度(m) 土体密度(KN/m^3) 土体粘结力(Kpa) 土体内摩擦角(°)2.300 18.500 10.000 15.0001.700 20.100 20.000 11.3002.200 20.400 18.000 35.000土钉排数= 3 土钉水平间距(m)= 1.500第1排土钉埋深(m)= .80 倾角(°)= 10.00 长度(m)= 4.00 钻孔直径(mm)=110.00 钢筋抗拉强度(Mpa)= 300.00第2排土钉埋深(m)= 2.30 倾角(°)= 10.00 长度(m)= 5.00 钻孔直径(mm)=110.00 钢筋抗拉强度(Mpa)= 300.00第3排土钉埋深(m)= 3.80 倾角(°)= 10.00 长度(m)= 4.00 钻孔直径(mm)=110.00 钢筋抗拉强度(Mpa)= 300.00第1排土钉钉体与土体间的粘结强度(Kpa)= 45.00第2排土钉钉体与土体间的粘结强度(Kpa)= 60.00第3排土钉钉体与土体间的粘结强度(Kpa)= 65.00园心横坐标(m) 纵坐标(m) 半径(m) 安全系数XC= -4.570 YC= 7.460 R= 9.225 FS= 2.810XC= -1.635 YC= 4.951 R= 4.838 FS= .882XC= -5.459 YC= 7.671 R= 13.613 FS= 4.270XC= 1.253 YC= 6.235 R= 2.644 FS= 2.829XC= -3.580 YC= 6.366 R= 7.031 FS= .830XC= -3.536 YC= 6.022 R= 5.934 FS= .980XC= -4.000 YC= 8.137 R= 8.128 FS= .881XC= -3.398 YC= 5.856 R= 6.483 FS= .844XC= -3.204 YC= 8.606 R= 7.580 FS= .959XC= -3.520 YC= 6.149 R= 6.757 FS= .839XC= -.117 YC= 8.983 R= 7.305 FS= 1.346XC= -3.485 YC= 6.296 R= 6.894 FS= .833XC= -3.785 YC= 6.222 R= 7.168 FS= .842XC= -3.580 YC= 6.366 R= 7.031 FS= .830**************************************************当园心横坐标(m)= -3.580 纵坐标(m)= 6.366 半径(m)= 7.031园弧与坡面(或坡底)交点横坐标(m)= .067 纵坐标(m)= .347园弧与坡顶交点横坐标(m)= 3.199 纵坐标(m)= 4.500时天然土坡的安全系数= .830土钉墙的安全系数= 1.529抗滑力(KN)= 289.697下滑力(KN)= 189.466滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 2.324滑弧与坡面交点位于坡脚之上!第1 排土钉抗拔力(KN)= 29.88 拉力(KN)= 17.97 其抗拔出安全系数= 1.66 其长度达到设计要求!钢筋选用1根Φ16第2 排土钉抗拔力(KN)= 72.98 拉力(KN)= 24.18 其抗拔出安全系数= 3.02 其长度达到设计要求!钢筋选用1根Φ16第3 排土钉抗拔力(KN)= 81.65 拉力(KN)= 45.24 其抗拔出安全系数= 1.80 其长度达到设计要求!钢筋选用1根Φ16********* 结束计算***************土坡及土钉墙稳定性分析的瑞典条分法*****园心横坐标(m) 纵坐标(m) 半径(m) 安全系数XC= -4.570 YC= 7.460 R= 9.225 FS= 2.810XC= -1.635 YC= 4.951 R= 4.838 FS= .882XC= -5.459 YC= 7.671 R= 13.613 FS= 4.270XC= 1.253 YC= 6.235 R= 2.644 FS= 2.829XC= -3.580 YC= 6.366 R= 7.031 FS= .830XC= -3.536 YC= 6.022 R= 5.934 FS= .980XC= -3.398 YC= 5.856 R= 6.483 FS= .844 XC= -3.204 YC= 8.606 R= 7.580 FS= .959 XC= -3.520 YC= 6.149 R= 6.757 FS= .839 XC= -.117 YC= 8.983 R= 7.305 FS= 1.346 XC= -3.485 YC= 6.296 R= 6.894 FS= .833 XC= -3.785 YC= 6.222 R= 7.168 FS= .842 XC= -3.580 YC= 6.366 R= 7.031 FS= .830 **************************************************当园心横坐标(m)= -3.580 纵坐标(m)= 6.366 半径(m)= 7.031园弧与坡面(或坡底)交点横坐标(m)= .067 纵坐标(m)= .347园弧与坡顶交点横坐标(m)= 3.199 纵坐标(m)= 4.500时天然土坡的安全系数= .830抗滑力(KN)= 104.789下滑力(KN)= 126.311滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 2.324滑弧与坡面交点位于坡脚之上!********* 结束计算***************土坡及土钉墙稳定性分析的瑞典条分法*****园心横坐标(m) 纵坐标(m) 半径(m) 安全系数XC= -4.570 YC= 7.460 R= 9.225 FS= 3.205 XC= -1.121 YC= 6.788 R= 4.838 FS= 1.322 XC= -5.459 YC= 7.671 R= 13.613 FS= 4.270 XC= 1.253 YC= 6.235 R= 2.644 FS= 4.581 XC= -3.867 YC= 6.573 R= 7.031 FS= 1.361XC= .513 YC= 6.823 R= 5.934 FS= 1.418 XC= -1.164 YC= 6.941 R= 4.289 FS= 2.104 XC= -1.099 YC= 6.040 R= 5.386 FS= 1.266 XC= -1.553 YC= 6.920 R= 5.112 FS= 1.319 XC= -2.731 YC= 5.439 R= 5.660 FS= 1.709 XC= -1.286 YC= 7.166 R= 5.249 FS= 1.314 XC= -1.580 YC= 5.999 R= 5.523 FS= 1.249 XC= -1.099 YC= 6.040 R= 5.454 FS= 1.238 XC= .125 YC= 6.871 R= 5.592 FS= 1.540 XC= -1.099 YC= 6.040 R= 5.420 FS= 1.251 XC= -1.088 YC= 6.053 R= 5.489 FS= 1.229 XC= -1.088 YC= 6.053 R= 5.489 FS= 1.229 **************************************************当园心横坐标(m)= -1.088 纵坐标(m)= 6.053 半径(m)= 5.489园弧与坡面(或坡底)交点横坐标(m)= .130 纵坐标(m)= .667园弧与坡顶交点横坐标(m)= 4.177 纵坐标(m)= 4.500时土钉墙的安全系数= 1.229抗滑力(KN)= 253.249下滑力(KN)= 206.023滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 3.302滑弧与坡面交点位于坡脚之上!********* 结束计算**********。
