LN-AC型差阻式锚索测力计产品使用说明书西安联能自动化工程有限责任公司目录一、用途 (2)二、仪器构造及工作原理 (2)三、仪器的型号规格及技术指标 (4)四、验收、率定与保管 (4)五、埋设安装 (5)六、测量及计算 (6)1．人工测量计算 (6)2．自动测量 (6)七、注意事项 (7)八、装箱单 (8)一、用途LN－AC型差阻式锚索测力计利用特制的应变计作为传感部件，用于长期监测预应力锚索对岩体或建筑物施加压力的大小，时可兼测埋设点的温度且无需温度修正，测值准确、性能稳定。
使用时，安装在岩石边坡或混凝土建筑物的预应力锚索上。
LN－AC型差阻式锚索测力计有电阻比Z和电阻R t两个测值，利用电阻比Z测值及仪器特性参数可算出锚索所施加的压力，利用电阻R t测值和仪器特性参数可算出测点位置的温度。
二、仪器构造及工作原理1.仪器构造LN-AC型锚索测力计由测力计钢筒、四支感应组件及引出电缆、护罩等构成，如图一（结构图）及图二（电气图）所示。
图一图中感应组件1是一种差动电阻式小应变计。
四支互成90°安装在测力计钢筒上，测量钢筒受力产生的应变，通过计算后即可得知测力计钢筒上承受的轴向力。
2.工作原理四支差动电阻式应变计经串并联形成如图二（电气图）的电路，图中（R1、R2）、（R1′、R2′）、（R10、R20）、（R10′、R20′）分别代表四支差动电阻式仪器的两组差动电阻。
电缆芯线、芯线接头、及仪器均可承受0.5MPa 的水压以保证仪器的绝缘。
当测力计钢筒受到轴向压力时，测力计钢筒产生压缩变形从而使应变计R1、R1′、R10、R10′的电阻值减小，R2、R2′、R20、R20′的电阻值增大，电阻比Z因此减小。
三、仪器的型号规格及技术指标注：以上穿心孔径、最大外径、安装孔分度圆直径、传感器总高度等结构尺寸可以按用户要求在一定范围内变更。
四、验收、率定与保管⒈用户开箱验收先检查仪器的数量（包括附件）及出厂检验合格证（卡片）与装箱清单是否相符，如有不符请及时与我公司联系。
振弦式锚索测力计及其应用1序言在岩土工程边坡、地下洞室及其余土木建筑构造中，常采纳锚索测力计对锚索的加载及其在时间作用下的预应力变化状况进行监测。
设计人员针对锚索预应力变化状况，实时调整超张拉应力值；施工人员经过对锚索测力计值和张拉应力值进行对照剖析，实时调整施工组织方案，保证锚索施工的有效性和科学性。
在剖析锚索测力计的作用前需明确的几个观点：张拉应力值：是指张拉施工时油泵压力表的读数值（Mpa 换算成 KN ）；锁定应力值：是指张拉达成一个月时（预应力在张拉结束后的一个月内衰减最快，一个月后迟缓衰减，能够认为预应力趋于稳固。
）的测力计测值（换算成 KN ）；设计应力值：是指施工达成后，预应力趋于稳准时的希望值（即施工图要求的初始预应力）。
2预应力损失在大部分状况下，测力计测值与张拉应力值差别较大，这类不一致性根源于现场安装时采纳了不正确的锚垫板的形式及安装方法以及加载装置液压传导、锚具变形和夹片内缩等致使的偏差。
这种现象叫做预应力损失，预应力损失一般有以下几方面：2.1 锚固应力损失（因为锚具变形和夹片内缩惹起的预应力损失，为锚固应力损失。
）；2.2 孔道摩擦应力损失（锚索与孔道壁之间产生的摩擦阻力而惹起的应力损失）；2.3 预应力筋的废弛惹起的应力损失；2.4 混凝土的缩短、徐变惹起的应力损失。
预应力损失理论上经过计算能够获得，这里不在论述；在施工过程中，经过使用锚索测力计能够有效查验预应力损失和进行预应力长久监测，是一种在国内外被宽泛应用的较先进的技术手段，仪器精度远远高于油泵张拉精度。
3锚索测力计的原理及构造这里以常用的振弦式锚索测力计为例来论述，振弦式锚索测力计系一般采纳从外国入口的锚索测力计专用弦式传感器，并依据中国的锚具特色进行了改进设计。
其构造原理如图 1 所示：钢铉中心孔承压筒图 1 振弦式锚索测力计构造原理图振弦式锚索测力计由高强度合金钢制成，此中空承压筒周边上沿平均部署有多个弦式传感器，作用在承压筒上的荷载可由固定在筒体上的弦式传感器直接测出。
MCS-250矿用锚杆（索）测力计使用手册目录1.概述 (1)2.结构特征与工作原理 (2)3.技术特性 (3)4.使用操作 (3)5.故障分析与排除 (5)7.包装、运输、贮存 (5)8.开箱检查 (6)9.售后服务 (6)敬告：在您安装和使用本产品前，请仔细阅读本使用说明书！警告：井下严禁开盖！维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！严禁使用本说明书规定外的电池！1.概述1.1特点、用途MCS-250锚杆（索）测力计（以下简称测力计）和本公司传感器组成应力检测系统。
主要用于煤矿井下煤层或岩层应力作用、锚杆（索）巷道的围岩应力及架棚支护巷道支护应力的检测，例如工作面前方煤层超前支撑应力，预留煤柱的支撑应力等。
是测量因采动影响煤层或岩层内部应力场的变化，是研究采场动压作用规律的重要手段之一，可用于采场冲击低压初期预测和趋势分析。
1.2 使用环境a)环境温度：0℃～40℃；b)平均相对湿度：不大于95％（25℃）；c)大气压力：80kPa～106kPa；d）在具有甲烷爆炸性危险地煤矿井下。
e)无强烈震动和冲击的地方。
f)无破坏金属和绝缘材料的腐蚀性气体的地方。
g)无滴水的地方。
2.结构特征与工作原理 2.1结构特征测力计与传感器组成应力检测系统结构如图1、图2所示：正面图 背面图2.2工作原理测力计由单片计算机控制，集数字显示、时钟等多功能为一体，具有体积小、精度高、操作方便、功耗低、携带方便等优点。
特有的低功耗设计可使用干电池（5号）供电。
测力计通过微控制器检测、处理及显示传感器的压力信号。
图1系统的组成示意图传感器检测仪 图2检测仪结构示意图3.技术特性3.1测力计的主要功能：a)显示功能：LCD显示，具有日历时钟显示功能.b)本机具有模式选择功能。
3.2基本性能a）输入信号：0～2.5Vb）检测量程：0～250kN；0～20MPa3.3 工作电压：DC6V（4节额定电压为1.5V的5号碳性电池串联）3.4工作电流：≤50mA；3.5 外壳防护等级：IP543.6 防爆型式：矿用本质安全型ExibI3.7 重量：420g4.使用操作4.1使用说明4.1.1操作键盘说明ON 电源开。

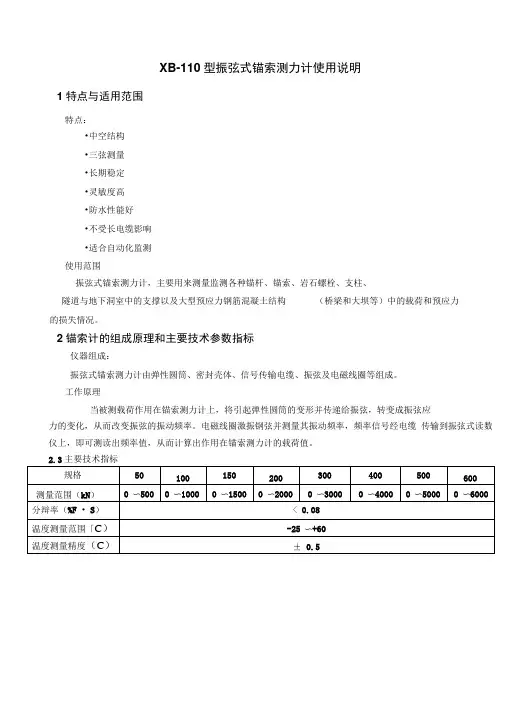

XB-110型振弦式锚索测力计使用说明1特点与适用范围特点：·中空结构·三弦测量·长期稳定·灵敏度高·防水性能好·不受长电缆影响·适合自动化监测使用范围振弦式锚索测力计，主要用来测量监测各种锚杆、锚索、岩石螺栓、支柱、隧道与地下洞室中的支撑以及大型预应力钢筋混凝土结构（桥梁和大坝等）中的载荷和预应力的损失情况。
2锚索计的组成原理和主要技术参数指标仪器组成：振弦式锚索测力计由弹性圆筒、密封壳体、信号传输电缆、振弦及电磁线圈等组成。
工作原理当被测载荷作用在锚索测力计上，将引起弹性圆筒的变形并传递给振弦，转变成振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振钢弦并测量其振动频率，频率信号经电缆传输到振弦式读数仪上，即可测读出频率值，从而计算出作用在锚索测力计的载荷值。
3安装与使用根据结构设计要求，锚索计安装在张拉端或锚固端，安装时钢铰线或锚索从锚索计中心穿过，测力计处于钢垫座和工作锚之间，如图所示。
安装过程中应随时对锚索计进行监测，并从中间锚索开始向周围锚索逐步加载以免锚索计的偏心受力或过载。
4验收与保管用户开箱验收仪器，应先检查仪器数量与装箱清单是否相符，如有不符合者，请与我厂联系。
对于箱内仪器，先用250V兆欧表及XR02型频率读数仪检查常温绝缘电阻与频率初值，若绝缘低于50MΏ或频率初值变化异常时，请与我厂联系。
开箱后的仪器应放在湿度小于80%的房间内保存，室内不含有腐蚀性气体，存放环境须干燥，通风，搬运时小心轻放。
5测量及计算振弦式锚索测力计的手工测量用振弦频率读数仪完成。
测量方法请参照相应读数仪的使用说明书，测量完成后，记录传感器的频率值、温度值、仪器编号、设计编号和测量时间。
振弦式锚索测力计的计算公式：P=K(f02-f i2 )式中：P—被测锚索荷载值（kN）K—仪器标定系数（kN/Hz2）2—锚索测力计三弦实时测量频率平方的值的平均值。

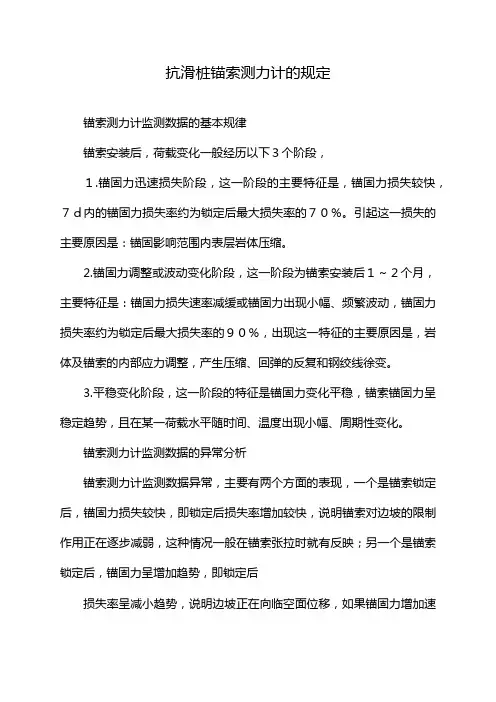

抗滑桩锚索测力计的规定
锚索测力计监测数据的基本规律
锚索安装后，荷载变化一般经历以下３个阶段，
１.锚固力迅速损失阶段，这一阶段的主要特征是，锚固力损失较快，７ｄ内的锚固力损失率约为锁定后最大损失率的７０％。
引起这一损失的主要原因是：锚固影响范围内表层岩体压缩。
2.锚固力调整或波动变化阶段，这一阶段为锚索安装后１～２个月，主要特征是：锚固力损失速率减缓或锚固力出现小幅、频繁波动，锚固力损失率约为锁定后最大损失率的９０％，出现这一特征的主要原因是，岩体及锚索的内部应力调整，产生压缩、回弹的反复和钢绞线徐变。
3.平稳变化阶段，这一阶段的特征是锚固力变化平稳，锚索锚固力呈稳定趋势，且在某一荷载水平随时间、温度出现小幅、周期性变化。
锚索测力计监测数据的异常分析
锚索测力计监测数据异常，主要有两个方面的表现，一个是锚索锁定后，锚固力损失较快，即锁定后损失率增加较快，说明锚索对边坡的限制作用正在逐步减弱，这种情况一般在锚索张拉时就有反映；另一个是锚索锁定后，锚固力呈增加趋势，即锁定后
损失率呈减小趋势，说明边坡正在向临空面位移，如果锚固力增加速
度过快或增量过大，就有可能拉坏锚索，从而导致边坡失稳。
虽然两种情况对边坡稳定都有不利影响，但影响程度却不完全相同，应结合工程的具体情况及其他监测仪器的数据进行综合分析，才能对边坡的运行特性作出准确判断。
振弦式锚索测力计的操作使用是怎样的呢振弦式锚索测力计是一种常见的测力仪器，广泛用于船舶、码头、桥梁、起重机等工程建设和物资运输等领域。
它的操作使用相对简单，下面我们来详细了解一下。
原理振弦式锚索测力计通过测量锚索的振动频率和振幅来判断受力的大小，其原理是利用弦的振动频率和拉力成反比。
当锚索受到外力作用时，它的张力会改变，从而影响弦的振动频率和振幅。
通过测量这些参数，就可以确定锚索的受力大小。
操作步骤1.将振弦式锚索测力计固定在测试的物体上，注意它的安装方向应与所测试的方向一致。
2.打开仪器电源，进入待机状态，此时显示屏幕上会显示初始化信息。
3.在初始化完成后，调整仪器到零点状态，此时显示屏幕上的数值为零，表示未受到外力的影响。
4.在测试过程中，可以通过调节仪器的灵敏度来适应不同的测试应用场景。
5.在测试结束后，关闭仪器电源，取下测力计。
注意事项1.对于测试过程中的干扰，需要在测试前做好充分的准备工作。
例如，对于船舶锚石和锚链之间的杂物清理，以便减少不必要的干扰。
2.在测量过程中，需要特别注意安全问题。
如测试锚索在运行过程中不能有人员在附近待足够的距离，以免发生伤害或事故。
3.使用振弦式锚索测力计时，需要按照规定的程序进行操作，严禁擅自改动仪器的部件或调节参数，否则会造成测试结果的误差。
总结振弦式锚索测力计是一种比较常见的测力仪器，其操作使用方法较为简单，但需要严格按照规定步骤进行操作，才能得到准确可靠的测试结果。
在使用测力仪器时，需要特别注意安全问题，充分保障人身和设备的安全。
VAB锚索测力计说明书VAB系列型振弦式锚索测力计说明书NANJING GEOT CIVIL ENGINEERING INSTRUMENTS CO. LTDVAB系列型振弦式锚索测力计说明书一、概述VAB系列型振弦式锚索测力计利用特制的应变计作为传感部件，用于长期监测预应力锚索对岩体或建筑物施加压力的大小，无需温度修正，测值准确、性能稳定。
使用时，安装在岩石边坡或混凝土建筑物的预应力锚索上。
VAB系列型振弦式锚索测力计有二弦、三弦、四弦和六。
经过振弦频率读数仪读出测力计A、B、C、D、E、F各支应变传感器的实时测量值，并利用仪器特性参数可算出锚索所施加的压力。
图1二、主要技术参数2、超量程：允许额定量程的1.2倍3、可根据客户要求额外增加温度热敏电阻传感器，其测温范围为-30～+90℃，精度0.3℃。
4、可根据客户要求额外增加智能芯片，将传感器编号、参数、温度修正等信息录入其中。
三、测量及计算1、振弦式锚索测力计的手工测量用振弦式读数仪完成。
测量方法请参照相应读数仪的使用说明书，测量完成后，记录传感器的频率值（或模数值）、仪器编号、设计编号和测量时间等信息。
2、振弦式锚索测力计的计算公式（以4根弦来举例）：P i=K(F0-F i)F0=(F01+F02+F03+F04)/4；F i=(F i1+F i2+F i3+F i4)/4；P i——被测锚索荷载值；K——锚索测力计标定系数，上式为4根弦的平均系数，由制造商给出；F0——锚索测力计4根弦零荷载时的模数平均值；F i——锚索测力计4根弦P i级荷载时的模数平均值；F01、F02、F03、F04——4根弦在零荷载时刻的模数值；F i1、F i2、F i3、F i4——4根弦在P i级荷载时的模数值。
注：1、3-210F，即模数值为频率值平方的千分之一。
=Hz⨯2、单支传感器参数，如K值等，详见传感器合格证。
3、在计算时，请注意统一各参数的数量级、单位。
锚杆锚索测力计锚杆锚索测力计是用来测量锚杆和锚索受力的仪器，具有广泛的应用范围和重要的作用。
本文将介绍锚杆锚索测力计的基本原理、应用领域及选择方法。
基本原理锚杆锚索测力计采用应变传感器原理，通过改变材料的阻值和电容值等来检测物体的受力情况。
当锚杆或锚索受到外部力的作用时，传感器内部会产生应变，进而产生电信号，通过信号处理器将电信号转换为数值，即可得到锚杆或锚索的受力情况。
应用领域锚杆锚索测力计广泛应用于以下领域：1.土木工程在土木工程中，锚杆和锚索通常用于加固坡面、控制裂缝和加强地基等。
通过使用锚杆锚索测力计，可以实时监测锚杆和锚索的受力情况，并及时采取相应的措施。
2.水利工程在水利工程中，锚杆和锚索通常用于固定堤岸、控制水位和加强水利设施等。
通过使用锚杆锚索测力计，可以有效地监测锚杆和锚索的受力情况，保证水利设施的安全和稳定运行。
3.矿山工程在矿山工程中，锚杆和锚索通常用于加固巷道和矿井等。
通过使用锚杆锚索测力计，可以实时监测锚杆和锚索的受力情况，并及时采取相应的措施，确保矿山工程的安全和稳定运行。
4.其他领域锚杆锚索测力计还可以应用于桥梁、隧道、地铁、港口等领域。
选择方法在选择锚杆锚索测力计时，需要考虑以下几个因素：1.测量范围需要根据实际需要选择测量范围合适的锚杆锚索测力计，以免产生测量偏差。
2.精度要求精度要求高的场合需要选择精度较高的锚杆锚索测力计。
3.环境条件不同的环境条件对于锚杆锚索测力计的选择也有一定的影响。
例如，高温环境下需要选择能够在高温环境下正常工作的锚杆锚索测力计。
4.安装方式不同的安装方式需要选择相应的锚杆锚索测力计，以便充分发挥其测量效果。
5.品牌和价格在选择锚杆锚索测力计时，还需要考虑品牌和价格因素。
选择知名品牌和具有一定优势的产品可以保证其品质和可靠性。
总结锚杆锚索测力计是进行锚杆和锚索受力测量的重要仪器，具有广泛的应用范围和重要的作用。
在选择锚杆锚索测力计时需要考虑测量范围、精度要求、环境条件、安装方式、品牌和价格等多个因素，以便选到适合自己需求的产品。
