下载文档原格式
高压注浆机的操作方法高压注浆机是一种常用于地基处理和岩土工程中的注浆设备。
它利用高压泵将水泥浆料或其他添加剂注入地下，以加固土壤或岩石，提高地基的稳定性和承载力。
下面将详细介绍高压注浆机的操作方法。
一、准备工作：1. 确保高压注浆机能正常运行，检查电源是否接通，液压油是否充足，并检查设备各部分是否完好无损。
2. 将高压注浆机安装在平稳的基础上，确保设备稳固不动。
3. 准备好所需的水泥浆料或其他添加剂，并确保质量合格。
二、启动高压注浆机：1. 打开电源开关，确保设备处于待机状态。
2. 打开液压系统开关，启动液压泵，使其达到工作压力，并检查液压系统的工作稳定性。
3. 打开搅拌机开关，搅拌机开始运转，将水泥粉末与适量的水搅拌成浆料。
三、选择注浆方法：1. 根据实际施工需求，选择合适的注浆方法，如单管注浆法、双管注浆法或射流注浆法。
2. 根据注浆材料的特性和土壤或岩石的情况，确定注浆液的密度和浆液配方。
四、连接注浆管路：1. 将注浆管路连接到高压注浆机的出口端口，并确保连接牢固，无泄漏。
2. 将注浆管路穿过注浆孔或其他施工孔，使其能够到达施工位置。
五、开始注浆施工：1. 打开注浆开关，高压泵开始供给浆液到注浆管路中。
2. 通过调整高压泵的泵送量和泵送压力，控制注浆速度和注浆厚度。
3. 在整个施工过程中，要密切观察注浆孔周围土壤或岩石的变化情况，及时调整注浆参数。
4. 在注浆完成后，关闭注浆开关，停止高压泵的运行。
5. 拆除注浆管路，并清洗干净，以防止堵塞和损坏。
六、收尾工作：1. 关闭搅拌机开关，停止搅拌泵的工作。
2. 关闭液压系统开关，停止液压泵的运行。
3. 关闭电源开关，断电并切断电源供给。
4. 清理和维护高压注浆机，并做好设备的保养工作。
高压注浆机的操作方法要求操作人员具备一定的专业知识和经验，更多的操作技巧需要通过实践中的培训和指导来掌握。
在操作过程中，操作人员要注意安全，确保设备正常运行，同时根据实际情况调整注浆参数，以达到预期的施工效果。
高压旋喷桩施工工艺工法1前言1.1工艺工法概况高压旋喷桩施工技术是70年代日本首先提出，它是在静压灌浆的基础上，引进水力采煤技术而发展起来的，是利用射流作用切割掺搅地层，改变原地层的结构和组成，同时灌入水泥浆或复合浆形成凝结体，借以达到加固地基和防渗的目的。
70年代初期，日本最先把高压喷射技术用于地基加固和防水帷幕，形成一种特殊的地基加固技术，即所谓CCP工法(Chemical Churning Pile)。
此后，70年代中期又开发了同时喷射高压浆液和压缩空气的二重管法，最后形成喷射高压清水、压缩空气和低压浆液的三重管法。
目前，高压旋喷桩施工在世界各地得到广泛应用。
1.2工艺原理1.2.1高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。
1.2.2根据喷射方法的不同，喷射注浆可分为单管法、二重管法和三重管法。
1.单管法：单层喷射管，仅喷射水泥浆。
2.二重管法：又称浆液气体喷射法，是用二重注浆管同时将高压水泥浆和空气两种介质喷射流横向喷射出，冲击破坏土体。
在高压浆液和它外圈环绕气流的共同作用下，破坏、冲切土体形成固结体。
3.三重管法：是一种浆液、水、气喷射法，使用分别输送水、气、浆液三种介质的三重注浆管，在以高压泵等高压发生装置产生高压水流的周围环绕一股圆筒状气流，进行高压水流喷射流和气流同轴喷射冲切土体，形成较大的空隙，再由泥浆泵将水泥浆以较低压力注入到被切割、破碎的土体中，喷嘴作旋转和提升运动，使水泥浆与土混合，形成较大的固结体。
4.单管、二重管、三重管旋喷桩机注浆施工示意参见图1、图2、图3。
5.本工法以三重管法为例。
2工艺工法特点施工设备简单、轻便、噪声小、施工速度快的特点。
区间盾构始发接收井加固施工马南丰【摘要】对北京地铁10号线二期工程樊家村站一玉泉营站区间盾构始发接收端头井加固施工方法进行了深度分析,通过优化设计方案,采用地质钻机引空+三重管旋喷加固的方法,较全面的进行了方案设计,安全、快速地完成了施工任务.【期刊名称】《山西建筑》【年(卷),期】2013(039)029【总页数】3页(P167-169)【关键词】盾构端头;加固;旋喷;三重管【作者】马南丰【作者单位】中铁十二局集团第二工程有限公司,山西太原030032【正文语种】中文【中图分类】TU231.31 工程概况北京地铁10号线二期工程施工设计樊家村站—玉泉营站区间线路采用盾构法施工。
盾构端头井需进行加固。
盾构进出洞口加固在车站围护桩施工完毕、土方开挖之前进行。
盾构进出洞口加固存在如下的难点:1)成孔施工。
本区段处理区域主要为砂卵石地层，旋喷钻机无法自成孔，须采用专用成孔设备进行引孔。
2)注浆量的控制。
由于本区段主要为砂卵石地层且地下水位低，如何确保水泥浆均匀有效加固土体，同时防止浆液过多的流失到加固范围外，形成浪费。
3)加固范围。
盾构始发区段加固范围为:围护结构外6 m长，隧道中心线两侧各6m宽，隧道(含)上下各3 m深。
盾构接收区段加固范围为:围护结构外8 m长，隧道中心线两侧各6 m宽，隧道(含)上下各3 m深。
2 工程地质条件根据北京城建勘察设计研究院提供的《北京地铁10号线二期工程樊家村站—玉泉营站区间岩土工程勘察报告》，本工程盾构穿越的主要地质概况如下:1)④层卵石:杂色，密实，湿～饱和，低压缩性，一般粒径2 cm～7 cm，最大粒径大于10 cm，细中砂充填25%～35%，局部夹细砂薄层，亚圆形。
2)④1层粘土:褐黄色，中密，湿～饱和，中低压缩性，含云母、氧化铁，土质不均，局部夹砂质粉土。
3)④2层细中砂:褐黄色，密实，湿，低压缩性，含云母及少量卵石、圆砾。
本层层底标高16.65 m ～21.69 m。
混凝土注浆泵规格型号一、引言混凝土注浆泵是一种常用于建筑工程中的设备，可以将混凝土或其他材料通过管道注入到需要修补或加固的混凝土结构中，具有快速、高效、精准等特点。
在选择混凝土注浆泵时，需要考虑其规格型号、工作性能、结构设计等方面，以确保其能够满足项目的要求。
二、规格型号混凝土注浆泵的规格型号是根据其工作性能、结构设计等方面的要求确定的，下面是常见的规格型号：1. HBT60S1816-110混凝土注浆泵：该型号的最大排量为60m³/h，最大出压力为18MPa，电机功率为110KW，其工作效率高、稳定性好，适用于大型建筑工程。
2. HBT40S1410-75混凝土注浆泵：该型号的最大排量为40m³/h，最大出压力为14MPa，电机功率为75KW，其体积小、重量轻、便于移动，适用于小型建筑工程。
3. HBT80S1813-145混凝土注浆泵：该型号的最大排量为80m³/h，最大出压力为18MPa，电机功率为145KW，其操作简单、维护方便、寿命长，适用于中型及以上建筑工程。
4. HBT30S1410-55混凝土注浆泵：该型号的最大排量为30m³/h，最大出压力为14MPa，电机功率为55KW，其结构紧凑、重心低、稳定性好，适用于施工空间较小的建筑工程。
5. HBT90S1813-176混凝土注浆泵：该型号的最大排量为90m³/h，最大出压力为18MPa，电机功率为176KW，其输送距离远、输送高度高、适用范围广，适用于大型建筑工程。
三、工作性能混凝土注浆泵的工作性能是指其在施工过程中的性能表现，主要包括以下方面：1. 排量：混凝土注浆泵的排量是指单位时间内泵送混凝土的体积，通常以m³/h为单位。
2. 出压力：混凝土注浆泵的出压力是指泵送混凝土时产生的压力大小，通常以MPa为单位。
3. 输送距离：混凝土注浆泵的输送距离是指从泵站到施工现场的距离，通常以m为单位。
gyb-90e变频高压注浆泵说明书
1、打开混合器的注浆阀门，关闭混合器的放浆阀门，注水1分钟以上，湿润各注浆管路。
2、注浆过程中，浆液池内的液面应始终保持在完全掩埋吸浆滤网状态。
并不断搅动灰浆搅拌机的灰浆，保持水灰的混合状态，严禁灰浆沉淀堵塞，使吸浆回路工作在真空状态而损坏设备。
3、将吸浆滤网分别放入相应浆液池内，启动设备，开始注浆作业。
4、当每一个注浆孔注浆终结时或因故必须较长时间停泵时，都应立即把吸浆滤网放入清水池中，同时分别打开放浆阀、关闭注浆阀，洗泵两分钟以上，清除泵内的残存浆液，直至由放浆阀门排出的水为清水为止。
防止停机时间长而浆液凝固，造成不必要的麻烦。
5、当每班工作结束前，必须对注浆泵及输送管路进行彻底清洗，直至排出的水为清水为止。
双液压注浆泵的工作性能及效率同比挤压泵活塞泵有很大提高，同时双液压注浆泵即可单液注浆，可以实现水泥－水玻璃双液注浆。
40型混凝土输送泵的参数一、基本参数介绍40型混凝土输送泵是一种常用于建筑工地的大型设备，用于将混凝土从搅拌站输送至施工现场。
它具有高效、快速、安全的特点，能够满足大型工程项目的需求。
1. 最大输送容量40型混凝土输送泵的最大输送容量为40m³/h，这意味着它每小时可以输送40立方米的混凝土。
这一参数决定了该设备的工作效率和输送能力。
2. 最大输送压力该型号的混凝土输送泵能够提供最大输送压力为8MPa。
输送压力决定了混凝土在输送过程中的稳定性和流动性，也是判断设备性能的重要指标之一。
3. 最大水平输送距离40型混凝土输送泵的最大水平输送距离为200m，这意味着它可以将混凝土从搅拌站输送至距离最多200米的施工现场。
这一参数决定了设备在工地上的灵活性和使用范围。
4. 最大垂直输送距离该设备的最大垂直输送距离为50m，也就是说它可以将混凝土从地面输送至距离最多50米高的施工现场。
这一参数决定了设备在高层建筑工地上的适用性。
二、性能参数介绍除了基本参数外，40型混凝土输送泵还具有一些其他的性能参数，这些参数直接影响着设备的使用效果和施工质量。
1. 动力系统40型混凝土输送泵采用的是电动机作为动力源，功率为45kW。
电动机具有噪音小、无污染等优点，能够稳定提供动力，确保设备的正常运行。
2. 配料系统该设备的配料系统采用自动配料，能够准确控制混凝土的配料比例，确保混凝土质量的稳定性和一致性。
3. 液压系统40型混凝土输送泵的液压系统采用先进的液压控制技术，能够实现输送泵的平稳启动和停止，提高设备的工作效率和安全性。
4. 润滑系统设备配备有专业的润滑系统，能够对设备的润滑点进行定期润滑，减少设备的磨损和故障，延长设备的使用寿命。
三、安全参数介绍在施工现场，安全是最重要的考虑因素之一。
40型混凝土输送泵具备一系列的安全保护措施，以确保操作人员和设备的安全。
1. 紧急停机装置设备配备有紧急停机装置，一旦发生紧急情况，操作人员可以立即停止设备运行，保障人员的生命安全。
广州市轨道交通七号线一期工程(广州南站～大学城南)大洲车辆段与综合基地高压旋喷桩施工监理实施细则（合同号）编制：审核：审批：广州市轨道交通七号线一期工程(广州南站～大学城南)大洲车辆段与综合基地监理部年月日目录一、编制依据 (3)二、工程简介与施工控制要点 (3)三、施工前准备阶段监理 (10)四、施工阶段监理 (11)五、施工完成后监理质量检测 (15)六、施工过程中的安全监理 (15)高压旋喷桩施工监理实施细则一、编制依据1、国家和地方政府有关工程建设法律、法规及规定2、监理合同3、施工合同4、施工设计文件5、《岩土工程勘察报告》6、经审批的《施工组织设计》和《监理规划》7、《铁路技术管理规程》(2006)8、《铁路工程地基处理技术规程》TB10106--20109、《建筑地基处理技术规范》JGJ79--200210、《地基与基础工程施工质量验收规范》GB50202-200211、《建筑桩基技术规范》JGJ94-9412、《建筑工程施工质量验收统一标准》GB50300-2001二、工程简介与施工控制要点1、工程概况七号线线路西起番禺区韦涌，向东北沿汉溪大道，经钟村、汉溪长隆，之后沿南大干线、经南村转向北，穿越珠江经大学城、长洲岛，向北再穿次越珠江，止于黄埔区的大沙东，并预留远期延伸至萝岗中心区的条件。
七号线一期工程线路总长30.9km，本次设计大洲车辆段选址位于广州市番禺区石壁村。
大洲车辆段位于番禺区的石壁村，石壁大道以北、陈村水道侧规划滨河路与钟三路之间的地块区域，在广州新客站西北约2000米、石壁村西侧约800米处，为一不规则形用地。
地块西侧、南侧以滨河路为界，东侧以南车集团车辆组装厂为界，北侧邻规划南大干线。
大洲车辆段段址区域范围内现状主要为鱼塘，地势平坦，有少量房屋。
石壁河涌从段址用地横穿，有多条灌溉用的小沟渠横贯其间，地势平坦、开阔。
其区域范围内横穿1条220kV高压线，影响软基处理等工序的施工。

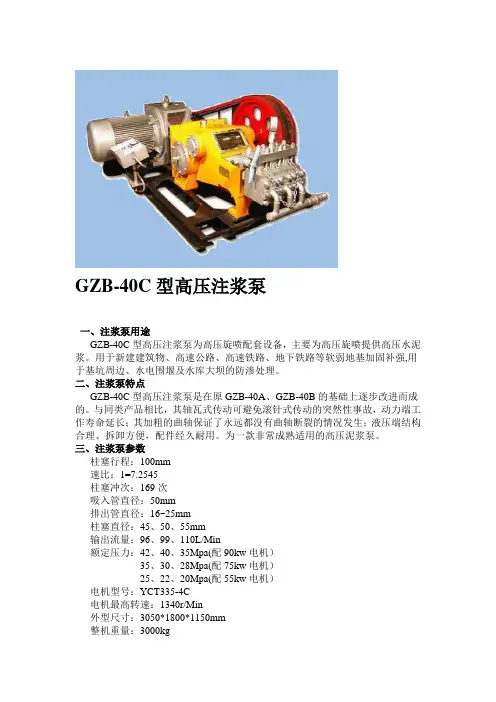

GZB-40C型高压注浆泵
一、注浆泵用途
GZB-40C型高压注浆泵为高压旋喷配套设备，主要为高压旋喷提供高压水泥浆。
用于新建建筑物、高速公路、高速铁路、地下铁路等软弱地基加固补强,用于基坑周边、水电围堰及水库大坝的防渗处理。
二、注浆泵特点
GZB-40C型高压注浆泵是在原GZB-40A、GZB-40B的基础上逐步改进而成的。
与同类产品相比，其轴瓦式传动可避免滚针式传动的突然性事故，动力端工作寿命延长；其加粗的曲轴保证了永远都没有曲轴断裂的情况发生；液压端结构合理、拆卸方便，配件经久耐用。
为一款非常成熟适用的高压泥浆泵。
三、注浆泵参数
柱塞行程：100mm
速比：1=7.2545
柱塞冲次：169次
吸入管直径：50mm
排出管直径：16~25mm
柱塞直径：45、50、55mm
输出流量：96、99、110L/Min
额定压力：42、40、35Mpa(配90kw电机）
35、30、28Mpa(配75kw电机）
25、22、20Mpa(配55kw电机）
电机型号：YCT335-4C
电机最高转速：1340r/Min
外型尺寸：3050*1800*1150mm
整机重量：3000kg。

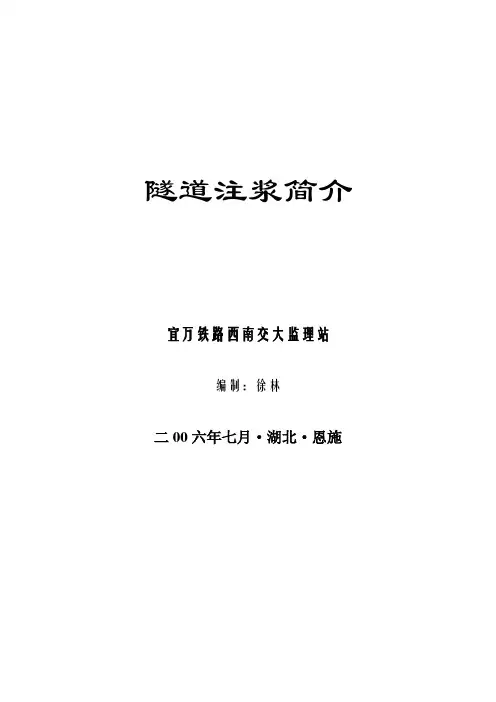

隧道注浆简介宜万铁路西南交大监理站编制：徐林二00六年七月·湖北·恩施一、注浆目的隧道洞身处在地下水发育地段，大量排放可能影响当地生态环境，采用“以堵为主、限量排放”的防排水原则。
注浆主要目的是加固围岩，保证隧道洞室稳定，确保施工及运营安全，实现控制排放，减少水资源流失。
排水量控制标准按注浆后每延迷洞壁渗漏量控制，现场实测与设计值相比较。
注浆的主要作用：1、降低围岩的渗透性，提高其抗渗能力，减少地下水的渗流量；2、疏导（局部为堵水）水流，改善工程施工，运营条件；3、改善隧道围岩的力学性能，提高其整体性；4、充填隧道周边围岩的溶洞、溶槽、裂隙，防止塌陷，改善其物理力学条件。
二、注浆分类根据工程地质条件，岩体完整性，岩溶发育情况，涌突水位置、水量、水压及岩体的综合渗透系数等选用以下注浆方法中的一种或几种的组合方法：1、充填注浆与基岩裂隙注浆；2、渗透注浆；3、挤密注浆；4、劈裂注浆。
三、注浆方案注浆方案采用超前帷幕注浆、后注浆、局部注浆、补充注浆四种方案相结合，基本注浆方案分为以下几种：1、超前帷幕注浆，每一循环长度30~50m，固结范围：开挖轮廓线外3~8m；2、开挖后全断面径向注浆，固结范围：开挖轮廓线外3~5m；3、局部注浆分为：局部超前注浆、开挖后局部注浆等几种，根据超前地质预报探明的局部岩溶实际分布及开挖后地下水渗漏状态分别采用；4、补充注浆为上述三种注浆方案实施后，仍未达到设计要求时，根据实际情况选择上述注浆方案一种或多种进行补充注浆。
四、注浆方案选择注浆方案应根据隧道工程、水文地质情况初步选定，施工中根据超前地质预报成果调整完善，合理选择注浆方案：1、对可溶岩与非可溶岩接触带、断层破碎带及向斜核部、物探异常区等，预测储水量大、水压高、直接揭示极可能产生严重突水突泥地段采用超前预注浆方案，预注浆加固圈固结范围：正洞为开挖轮廓线外3~8m；平导为开挖轮廓线外2~5m；2、对岩体完整，其结构性能可保证开挖安全，但大面积涡水量大于控制排水量，且预测地下水压力较少时，实施开挖后全断面径向注浆，注浆加固圈固结范围：正洞为开挖轮廓线外3~5m；平导为开挖轮廓线外3m；3、岩体完整，其结构性能可保证开挖安全，但局部出水且流量大于控制排水灵时，仅对出水处实施局部注浆；4、注浆后流量仍大于控制排水量，注浆固结圈综合渗透系数大于设计控制值或仍有局部出水点时，实施补注浆。
跌水井施工安全专项施工方案编制：审核：审批：二〇二四年四月目录第1章工程概况 (1)§1.1项目主要情况 (1)§1.2沿线地理、气象、水文情况 (5)§1.3周边环境 (6)§1.4工程重难点及应对措施 (6)第2章编制依据 (8)§2.1法律法规 (8)§2.2主要规范、规程 (8)§2.3部门规章文件 (9)§2.4设计勘察文件 (9)§2.5其他 (9)第3章施工计划 (10)§3.1施工进度计划 (10)§3.2施工材料与设备计划 (11)§3.3劳动力计划 (12)第4章施工工艺技术 (13)§4.1技术参数 (13)§4.2施工工艺 (14)第5章施工安全质量保证措施 (27)§5.1安全管理目标 (27)§5.2项目安全管理组织机构 (27)§5.3安全生产管理制度 (29)§5.4危险源辨识及安全技术措施 (30)§5.5季节性安全施工措施 (38)§5.6现场文明施工安全措施 (40)§5.7质量保证措施 (45)§5.8施工监测 (50)第6章施工管理及作业人员配备和分工 (55)§6.1施工管理人员 (55)§6.2安全生产管理人员 (56)第7章验收要求 (57)§7.1旋喷桩施工质量验收要求 (57)§7.2沉井施工验收要求 (57)§7.3逆作法施工验收要求 (58)§7.4验收程序 (58)§7.5验收内容 (59)§7.6验收人员 (59)第8章应急预案 (60)§8.1编制目的 (60)§8.2应急组织体系及职责 (60)§8.3应急救援物资 (61)§8.4预警预防制度 (61)§8.5应急救援预案 (63)§8.6应急响应 (67)第9章计算书 (67)第1章工程概况§1.1项目主要情况§1.1.1项目简介××片区重点产业项目配套道路工程共3条路，位于×××街道××片区××路以北、××城市公园西侧及南侧，包含××路、××路、××路1（××路至配套生活区），路线全长约2.58km。
目录一、工程概况 (2)二、编制依据 (3)三、管理机构及资源配置 (3)四、高压旋喷桩机技术参数 (4)五、施工准备 (5)六、施工工艺 (6)七、旋喷桩施工预防措施 (11)八、质量保证体系 (13)九、雨季、夜间施工技术措施 (14)十、安全、文明施工保证措施 (14)一、工程概况本工程是珠海十字门中央商务区市政基础设施的收尾工程，包括横琴片区堤岸二期工程、排洪渠工程、E区6#污水泵站工程、桥梁工程（海翼桥）、湾仔片区B区道路工程。
包括软基处理、路基路面、护坡、护脚施工、挡墙施工、过堤箱涵、人工内河开挖、土石方填筑、内河挑台、亲水平台、边防巡逻道、堤顶道路、栏杆及照明、给排水、配电系统、安监工程、桥梁工程、管线工程、景观工程、交通设施等施工内容。
排洪渠高压旋喷桩平面布桩同水泥搅拌桩，桩径D600，位置在K1+017～K1+033之间，平面布置如下图：软基处理高压旋喷桩统计表序号始桩号末桩号图纸桩类桩径桩间距布置方法预压日期90天桩体无侧限抗压强度(MPa)平均长度1 K1+000 K1+040 高压旋喷桩0.6m 0.35m同心圆周90 1.5 9m二、编制依据1、《珠海十字门中央商务区横琴片区市政基础设施一期工程—排洪渠工程施工图纸》设计文件；2、《城市道路设计规范》（CJJ37-90）；3、《公路工程抗震设计规范》（JTJ 004-89）；4、《公路环境保护设计规范》（JTGB04-2010）；5、《公路路基设计规范》（JTG D30-2004）；6、《公路工程技术标准》（JTG01-2003）；7、《公路土工合成材料应用规范》（JTJ/T019-98）；8、《公路土工合成材料应用规程》（JTG E50-2006）；9、《建筑地基处理技术规范》（JTJ/79-2002）。
三、管理机构及资源配置1、劳动力组织（1）劳动力配置见下表。
序号 工种 人数 工作内容1 领工员 6 负责协调、指挥，随时解决各种工作问题，作业前对班组作业人员进行工作安排和安全交底。
