测量实验普通水准测量记录表1

《土木工程测量》课程实验报告实验编号： 2实验内容：普通水准测量年级专业：____________________________组别：No._________________________组长：___________ 学号：______________组员：___________ 学号：_________________________ _________________________ _________________________ _________________________ ______________报告日期：________年_________月________日《土木工程测量》实验任务书实验二：普通水准测量（两次仪器高法）一、目的与要求1. 熟悉练习图根水准测量的施测、记录、计算、闭合差调整及高程计算方法；2. 掌握水准测量中“两次仪器高法”的施测方法；3. 各项操作轮流进行，每位组员至少作一个测站的观测操作工作。

二、计划与仪器准备1. 实验学时：2学时2. 主要设备：水准仪 1台三角架 1副水准尺（塔尺） 2把钢钎 5支记录板 1块遮阳伞 1把（如果有需要）三、方法与步骤1.场地布置：选一适当场地，在场中选1个坚实点作为已知高程点A（高程假定为HA ＝100.000m），选定B，C，D，E四个坚实点作为待测高程点，进行闭合水准路线测量（具体要求见“四、水准路线要求”）；2. 安置水准仪于A点和待测水准点（右例图为TP1）大致等距离处，进行粗略整平和目镜对光；3. 后视A点的水准尺，精平后读取后视读数a，记入手薄；前视TP1点的水准尺，精平后读取前视读数b，记入手薄。

并计算两点间高差hab；4. 依次连续设站，连续观测，最后测回至A点，形成一条闭合水准路线；5. 计算高差闭合差fh，并判定闭合差fh是否符合限差要求；限差公式为：（mm）或（mm）式中：n ——测站数L ——水准路线的长度，以km为单位6. 如果符合限差要求，则将闭合差fh分配改正，求出改正后各待测点的高程；7. 如果闭合差fh超限，则寻找原因，并重新测量。

导线点一览表
承包单位：合同号：
监理单位：编号：
测表1
观测：计算：复核：测量专业监理工程师：
水准点一览表
承包单位：合同号：
监理单位：编号：
测表2
观测：计算：复核：测量专业监理工程师：
水准测量记录表
承包单位：日期：监理单位：合同号：
观测：记录：计算：
水准测量成果计算表
工程名称：日期：承包单位：合同号：
计算：复核：
路基路面高程检测记录、计算表
工程名称：日期：
承包单位：合同号：
监理单位：编号：
水准仪型号及编号：
检测起讫桩号：路基填筑第区第层共层测表5
观测：记录：计算：
路基路面纵断高程横坡度宽度检测记录承包单位：合同号：
测量：记录：计算：
测量人员登记表
承包单位：合同号：监理单位：编号：
测量专业监理工程师:
测量仪器设备登记表
承包单位：合同号：监理单位：编号：
测量专业监理工程师:
四等水准测量记录表
承包单位：合同号：
监理单位：编号：
第页共页测表9
测量：记录：计算：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

导线点一览表
承包单位：合同号：
监理单位：编号：
测表1
观测：计算：复核：测量专业监理工程师：
水准点一览表
承包单位：合同号：
监理单位：编号：
测表2
观测：计算：复核：测量专业监理工程师：
水准测量记录表
承包单位：日期：
监理单位：合同号：
工程名称: 工程部位: 编号：测表3
观测：记录：计算：
水准测量成果计算表
工程名称：日期：
承包单位：合同号：
监理单位：编号：测表4
计算：复核：
路基路面高程检测记录、计算表
工程名称：日期：承包单位：合同号：监理单位：编号：水准仪型号及编号：
观测：记录：计算：
路基路面纵断高程横坡度宽度检测记录
承包单位：合同号：
监理单位：编号：测表6
测量：记录：计算：
测量人员登记表
承包单位：合同号：
监理单位：编号：
登记时间：测表7
测量专业监理工程师:
测量仪器设备登记表
承包单位：合同号：
监理单位：编号：
登记时间：测表8
测量专业监理工程师:
四等水准测量记录表
承包单位：合同号：
监理单位：编号：
第页共页测表9
前
后-前
测量：记录：计算：。

导线点一览表
承包单位：合同号：
监理单位：编号：
测表1
观测：计算：复核：测量专业监理工程师：
水准点一览表
承包单位：合同号：
监理单位：编号：
测表2
观测：计算：复核：测量专业监理工程师：
水准测量记录表
承包单位：日期：
监理单位：合同号：
工程名称: 工程部位: 编号：测表3
观测：记录：计算：
水准测量成果计算表
工程名称：日期：
承包单位：合同号：
监理单位：编号：测表4
计算：复核：
路基路面高程检测记录、计算表
工程名称：日期：承包单位：合同号：监理单位：编号：水准仪型号及编号：
观测：记录：计算：
路基路面纵断高程横坡度宽度检测记录
承包单位：合同号：
监理单位：编号：测表6
测量：记录：计算：
测量人员登记表
承包单位：合同号：
监理单位：编号：
登记时间：测表7
测量专业监理工程师:
测量仪器设备登记表
承包单位：合同号：
监理单位：编号：
登记时间：测表8
测量专业监理工程师:
四等水准测量记录表
承包单位：合同号：
监理单位：编号：
第页共页测表9
前
后-前
测量：记录：计算：。

附件一：水准测量、角度测量记录表格及示例考试牌编号:4-Ⅳ-06考评员签字:高斯考生签考试牌编号:4-Ⅳ-06水准测量记录表（双仪高法）示例项目名称：江苏建筑职业技术学院西校区水准测量考站号：06总1页 第1页注：考站内西南角之1号点高程为63.500m。

考试牌编号:8-Ⅲ-16考评员签字:克吕格考生签考试牌编号:8-Ⅲ-16水平角观测记录表（测回法）示例项目名称： 江苏建筑职业技术学院西校区角度测量考站号：16仪器： J6 日期：2013.3.10 天气：晴.总1页 第1页- 3 -附件二：考区、考站布置示意图附件三：2013年对口单招建筑类专业技能考试标准2013年江苏省普通高校对口单招建筑类专业技能考试标准一、制定依据1、全国职业高中《建筑施工专业教学计划和部分课程教学大纲汇编》；2、土木建筑职业技能岗位培训教材《测量放线工》、《抹灰工》、《钢筋工》（中国建筑工业出版社2002年版）；3、建设部颁发的《职业技能标准》；4、江苏省教育厅关于做好2013年普通高校对口单独招生工作的通知。

二、考试内容及权重技能考试内容分为四个项目：①水准测量②角度测量③抹灰工作业④钢筋工作业。

四个项目均为考试项目，其中①、②两个项目由考生进入考试候考区后通过抽签的形式确定；③、④两个项目由考生在日常训练中自主确定。

考试时只考二个项目，每个项目满分均为150分，共计300分。

三、考试标准1、考试内容和考试时间：两科目考试总时间为110分钟。

（1）水准测量：4个测点闭合水准路线双仪高法水准测量，外业施测、内业成果（包括平差后的各点高程）计算（由助理员司尺，记录、计算由考生本人完成）。

考试时间为55分钟，其中考生考试45分钟、考生转场、考评员现场评分及考评员考前教育各5分钟（以下各项目时间均相同）。

（2）角度测量：3个测点闭合路线测回法观测水平角，外业施测、内业成果（只计算平均角值，不进行闭合差分配）计算（由助理员竖立测钎，记录、计算由考生本人完成）。

导线点一览表
承包单位：合同号：
监理单位：编号：
测表1
观测：计算：复核：测量专业监理工程师：
水准点一览表
承包单位：
合同号：
监理单位：编号：
测
表2
观测：计算：复核：测量
专业监理工程师：
水准测量记录表
承包单位：
日期：
监理单位：
合同号：
工程名称: 工程部位: 编号：测表3
观测：记录：计算：
水准测量成果计算表
工程名称：日期：
承包单位：
合同号：
监理单位：编号：测表4
计算：复核：
路基路面高程检测记录、计算表
工程名称：日期：
承包单位：
合同号：
监理单位：编号：
水准仪型号及编号：
检测起讫桩号：路基填筑第区第层共层测表5
观测：记录：计算：
路基路面纵断高程横坡度宽度检测记录
承包单位：
合同号：
监理单位：编号：测表6
测量：记录：计算：
测量人员登记表
承包单位：
合同号：
监理单位：编号：
登记时间：测表7
测量专业监理工程师:
测量仪器设备登记表
承包单位：
合同号：
监理单位：编号：
登记时间：测表8
测量专业监理工程师:
四等水准测量记录表
承包单位：合同号：
监理单位：编号：日期:
第
页
共
页
测表
9
测量：记录：计算：。

水准测量记录表(全套)导线点一览表承包单位：合同号：监理单位：编号：测表1点号坐标高程位置ＸＹＨDD24观测：计算：复核：测量专业监理工程师：水准点一览表承包单位：合同号：监理单位：编号：测表2点号高程（m）位置观测：计算：复核：测量专业监理工程师：水准测量记录表承包单位：日期：监理单位：合同号：测点水准尺读数视线高高程（m）设计高程(m)偏差值(mm)备注后视中间点前视观测：记录：计算：水准测量成果计算表工程名称：日期：承包单位：合同号：水准点号距离(m)测站数高差(m)高程(m)备注观测值改正值调整值实测高差=Σh=已知高差＝Ｈ终－Ｈ始＝闭合差fh＝Σh－（Ｈ终－Ｈ始）＝fh×ＳiＶi ＝—————＝ΣＳ计算：复核：路基路面高程检测记录、计算表工程名称：日期：承包单位：合同号：监理单位：编号：水准仪型号及编号：检测起讫桩号：路基填筑第区第层共层测表5桩号横向位置（m）水准尺读数(m)视线高(m)高程(m)设计高程(m)偏差值(mm)允许偏差（mm）后视中间点前视观测：记录：计算：路基路面纵断高程横坡度宽度检测记录承包单位：合同号：工程部位检测路段桩号路基填筑第区第层共层检测日期年月日桩号纵断高程（m）实测值左边中桩右边设计值左边中桩右边差值左边中桩右边横坡度（%）设计值左右实测值左右偏差值左右宽度（m）设计值实测值偏差值本页测点数（点）合格点数（点）合格率（%）附测表 9纵断高程横坡度宽度测量：记录：计算：测量人员登记表承包单位：合同号：监理单位：编号：合同段姓名性别年龄文化程度专业职称备注测量专业监理工程师:测量仪器设备登记表承包单位：合同号：监理单位：编号：仪器设备名称规格型号生产厂家出厂日期新旧程度备注测量专业监理工程师:四等水准测量记录表承包单位：合同号：监理单位：编号：日期:第页共页测表9测站后视前视方向及尺号中视读数K加黑减红高差中数备注下丝上丝下丝上丝后视距离前视距离黑面红面前后视距离差累计距离差后前后-前后前后-前后前后-前后前后-前后前后-前后前后-前后前后-前后前后-前后前后-前后前后-前后前后-前测量：记录：计算：。

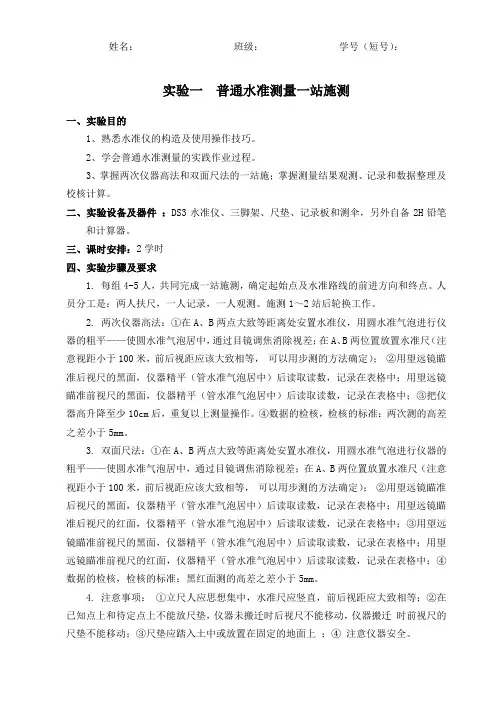

姓名：班级：学号（短号）：实验一普通水准测量一站施测一、实验目的1、熟悉水准仪的构造及使用操作技巧。

2、学会普通水准测量的实践作业过程。

3、掌握两次仪器高法和双面尺法的一站施；掌握测量结果观测、记录和数据整理及校核计算。

二、实验设备及器件：DS3水准仪、三脚架、尺垫、记录板和测伞，另外自备2H铅笔和计算器。

三、课时安排：2学时四、实验步骤及要求1. 每组4-5人，共同完成一站施测，确定起始点及水准路线的前进方向和终点。

人员分工是：两人扶尺，一人记录，一人观测。

施测1～2站后轮换工作。

2. 两次仪器高法：①在A、B两点大致等距离处安置水准仪，用圆水准气泡进行仪器的粗平——使圆水准气泡居中，通过目镜调焦消除视差；在A、B两位置放置水准尺（注意视距小于100米，前后视距应该大致相等，可以用步测的方法确定）；②用望远镜瞄准后视尺的黑面，仪器精平（管水准气泡居中）后读取读数，记录在表格中；用望远镜瞄准前视尺的黑面，仪器精平（管水准气泡居中）后读取读数，记录在表格中；③把仪器高升降至少10cm后，重复以上测量操作。

④数据的检核，检核的标准：两次测的高差之差小于5mm。

3. 双面尺法：①在A、B两点大致等距离处安置水准仪，用圆水准气泡进行仪器的粗平——使圆水准气泡居中，通过目镜调焦消除视差；在A、B两位置放置水准尺（注意视距小于100米，前后视距应该大致相等，可以用步测的方法确定）；②用望远镜瞄准后视尺的黑面，仪器精平（管水准气泡居中）后读取读数，记录在表格中；用望远镜瞄准后视尺的红面，仪器精平（管水准气泡居中）后读取读数，记录在表格中；③用望远镜瞄准前视尺的黑面，仪器精平（管水准气泡居中）后读取读数，记录在表格中；用望远镜瞄准前视尺的红面，仪器精平（管水准气泡居中）后读取读数，记录在表格中；④数据的检核，检核的标准：黑红面测的高差之差小于5mm。

4. 注意事项：①立尺人应思想集中，水准尺应竖直，前后视距应大致相等；②在已知点上和待定点上不能放尺垫，仪器未搬迁时后视尺不能移动，仪器搬迁时前视尺的尺垫不能移动；③尺垫应踏入土中或放置在固定的地面上；④注意仪器安全。

水准测量记录表
班级：组别：测量：记录：计算：
水准测量记录表(2) 班级：组别：测量：记录：计算：日期：
按测站数调整高差闭合差及高程计算表
按路线长度调整高差闭合差及高程计算表
测回法观测手薄
班级：组别：测量：记录：计算：日期：
注意事项：1)记录表请填写字迹工整、内容完整、格式正确。

2)每一测站第一测回时第一次读数应调整至0°稍大一点度数位置，第二测回时第一次读
数应调整至90°稍大一点度数位置。

表7-2 各级导线测量的主要技术要求
三、四等水准测量手薄（双面尺法）。

导线点一览表
承包单位：合同号：
监理单位：编号：
测表1
观测：计算：复核：测量专业监理工程师：
水准点一览表
承包单位：合同号：
监理单位：编号：
测表2
观测：计算：复核：测量专业监理工程师：
水准测量记录表
承包单位：日期：监理单位：合同号：
观测：记录：计算：
水准测量成果计算表
工程名称：日期：承包单位：合同号：
计算：复核：
路基路面高程检测记录、计算表
工程名称：日期：
承包单位：合同号：
监理单位：编号：
水准仪型号及编号：
检测起讫桩号：路基填筑第区第层共层测表5
观测：记录：计算：
路基路面纵断高程横坡度宽度检测记录承包单位：合同号：
测量：记录：计算：
测量人员登记表
承包单位：合同号：监理单位：编号：
测量专业监理工程师:
测量仪器设备登记表
承包单位：合同号：监理单位：编号：
测量专业监理工程师:
四等水准测量记录表
承包单位：合同号：
监理单位：编号：
第页共页测表9
测量：记录：计算：
