水准测量记录表格(塔尺)

测量教程——水准测量1水准测量原理水准测量是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，这样就可由已知点的高程推算出未知点的高程。

设后视A尺读数为a ，前视B尺读数为b ，则A、B两点高差为高差法：视线高法：2 水准仪的基本结构及其应满足的条件：为了照准标尺进行读数就必须有一个构成视准轴及可绕垂直轴旋转的望远镜；为使视准轴整平至水平位置，要有一个与望远镜相联系的水准器；为了整置水准器，需要有与水准器相联系的脚螺旋和其他部件。

所以水准仪的基本部件为：望远镜，水准器，垂直轴和脚螺旋。

这些部件所必需具备的基本条件为:a 视准轴与水准器轴平行b 水准器轴与竖轴正交c圆水准器轴应平行于仪器的竖轴；d十字丝的中丝（横丝）应垂直于仪器的竖轴；3 水准测量的仪器和工具水准测量所使用的仪器为水准仪，工具为脚架，水准尺和尺垫。

水准仪按其精度可分为DS05、DSl、DS3和DSl0等四个等级。

建筑工程测量广泛使用DS3级水准仪。

因此，本章着重介绍这类仪器。

3.1、水准仪的结构根据水准测量的原理，水准仪的主要作用是提供一条水平视线，并能照准水准尺进行读数。

因此，水准仪构成主要有望远镜、水准器及基座三部分。

3.1．1望远镜DS3水准仪望远镜主要由物镜、目镜、对光透镜和十字丝分划板所组成。

物镜和目镜多采用复合透镜组，十字丝分划板上刻有两条互相垂直的长线，竖直的一条称竖丝，横的一条称为中丝，是为了瞄准目标和谈取读数用的。

在中丝的上下还对称地刻有两条与中丝平行的短横线，是用来测定距离的，称为视距丝。

十字丝分划板是由平板玻璃圆片制成的，平板玻璃片装在分划板座上，分划板座固定在望远镜筒上。

十字丝交点与物镜光心的连线，称为视准轴或视线。

水准测量是在视准轴水平时，用十字丝的中丝截取水准尺上的读数。

对光凹透镜可使不同距离的目标均能成像在十字丝乎面上。

再通过目镜，便可看清同时放大了的十字丝和目标影像。

从望远镜内所看到的目标影像的视角与肉眼直接观察该目标的视角之比，称为望远镜的放大率。

水准仪测量高程的方法和步骤水准仪测量高程的方法和步骤内容：理解水准测量的基本原理；掌握 DS3 型微倾式水准仪、自动安平水准仪的构造特点、水准尺和尺垫；掌握水准仪的使用及检校方法；掌握水准测量的外业实施（观测、记录和检核）及内业数据处理（高差闭合差的调整）方法；了解水准测量的注意事项、精密水准仪和电子水准仪的构造及操作方法。

重点：水准测量原理；水准测量的外业实施及内业数据处理。

难点：水准仪的检验与校正。

§2.1 高程测量（ Height Measurement ）的概念测量地面上各点高程的工作 , 称为高程测量。

高程测量根据所使用的仪器和施测方法的不同，分为：（1）水准测量 (leveling)（2）三角高程测量 (trigonometric leveling)（3）气压高程测量 (air pressure leveling)（4）GPS 测量 (GPS leveling)§2.2 水准测量原理一、基本原理水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。

a ——后视读数 A ——后视点b ——前视读数 B ——前视点1、A 、 B 两点间高差：2、测得两点间高差后，若已知 A 点高程，则可得B点的高程：。

3、视线高程：4、转点 TP(turning point) 的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点，称为转点。

二、连续水准测量如图所示，在实际水准测量中， A 、 B 两点间高差较大或相距较远，安置一次水准仪不能测定两点之间的高差。

此时有必要沿 A 、 B 的水准路线增设若干个必要的临时立尺点，即转点（用作传递高程）。

根据水准测量的原理依次连续地在两个立尺中间安置水准仪来测定相邻各点间高差，求和得到 A 、B 两点间的高差值，有：h 1 = a 1 － b 1h 2 = a 2 － b 2……则：h AB = h 1 + h 2 +…… + h n = Σ h = Σ a －Σ b结论： A 、 B 两点间的高差等于后视读数之和减去前视读数之和。

建筑物垂直度、标高、全高测量记录垂直度测量标高测量测量部位实测偏差（mm）测量部位设计标高（m）实测偏差（1 2.9 42 2.983 2.9 2建筑物垂直度、标高、全高测量记录直度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（mm）1 8.9 82 8.9 23 8.9 9直度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（1 14.92 14.93 14.9直度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（1 20.92 20.93 20.9度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（mm）1 26.9 82 26.9 53 26.9 2度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（mm）1 32.9 52 32.9 43 32.9 5度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（mm）1 38.9 52 38.9 13 38.9 44 38.9 2度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（mm）1 44.9 52 44.9 33 44.9 44 44.9 2度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（mm）1 50.9 62 50.9 33 50.9 44 50.9 2度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（mm）1 56.9 72 56.9 53 56.9 44 56.9 5度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（mm）1 62.9 102 62.9 53 62.9 44 62.97度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（mm）1 68.9 102 68.9 53 68.9 44 68.98度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（mm）1 74.9 82 74.9 53 74.9 44 74.98度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（mm）1 80.9 92 80.9 53 80.9 44 80.97度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（mm）1 86.9 102 86.9 53 86.9 44 86.97度测量标高测量实测偏差（mm）测量部位设计标高（m）实测偏差（mm）1 92.9 92 92.9 53 92.9 44 92.910建筑物垂直度、全高、标高测量记录垂直度测量标高测量测量部位实测偏差（mm）测量部位设计标高（m）实测偏差（1 96.02 96.03 96.04 96.0建筑物垂直度、标高、全高测量记录垂直度测量标高测量测量部位实测偏差（mm）测量部位设计标高（m）实测偏差（2 1、A轴78.0001 35、A轴78.0001 35、U轴78.000。

四等水准测量控制测量除了要完成平面控制测量外，还要进行高程控制测量。

小区域地形测图或施工测量中，多采用三、四等水准测量作为高程控制测量的首级控制。

一、三、四等水准测量(leveling)的技术要求1、高程系统：三、四等水准测量起算点的高程一般引自一、二等水准点，若测区附近没有水准点，也可建立独立的水准网，这样起算点的高程应采用假定高程。

2、布设形式：如果是作为测区的首级控制，一般布设成闭合环线；如果进行加密，则多采用附合水准路线或支水准路线。

三、四等水准路线一般沿公路、铁路或管线等坡度较小、便于施测的路线布设。

3、点位的埋设：其点位应选在地基稳固，能长久保存标志和便于观测的地点，水准点的间距一般为1—1．5km，山岭重丘区可根据需要适当加密，一个测区一般至少埋设三个以上的水准点。

4、三、四等及五等水准测量的精度要求和技术要求列于表中。

二、三、四等水准测量的观测方法三、四等水准测量观测应在通视良好、望远镜成像清晰及稳定的情况下进行。

一般采用一对双面尺。

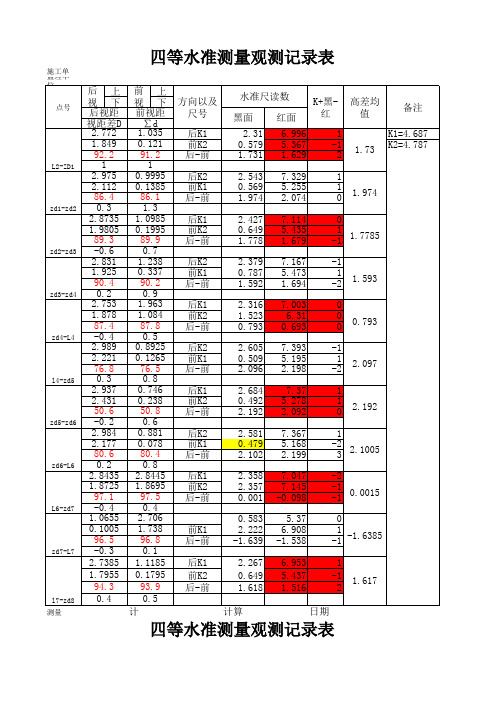

1、三等水准一个测站的观测步骤：（后-前-前-后；黑-黑-红-红）（1）照准后视尺黑面，精平，分别读取上、下、中三丝读数，并记为（1）、（2）、（3）。

（2）照准前视尺黑面，精平，分别读取上、下、中三丝读数，并记为（4）、（5）、（6）。

（3）照准前视尺红面，精平，读取中丝读数，记为（7）（4）照准后视尺红面，精平，读取中丝读数，记为（8）这四步观测，简称为“后一前一前一后(黑一黑一红一红)”，这样的观测步骤可消除或减弱仪器或尺垫下沉误差的影响。

对于四等水准测量，规允许采用“后一后一前一前（黑一红一黑一红)”的观测步骤。

2、一个测站的计算与检核：观测记录参看书本表7-11。

①视距的计算与检核后视距(9)=[(1)—(2)]X100m前视距(10)=[(4)—(5)]Xl00m三等≯75m，四等≯l00m前、后视距差(11)=(9)—(10)三等≯3m，四等≯5m前、后视距差累积(12)=本站(11)+上站(12)三等≯6m，四等≯l0rn②水准尺读数的检核同一根水准尺黑面与红面中丝读数之差：前尺黑面与红面中丝读数之差13)=(6)十K—(7)后尺黑面与红面中丝读数之差(14)=(3)十K—(8)三等≯2mm，四等≯3mm(上式中的K为红面尺的起点数，为4．687m或4．787m)③高差的计算与检核黑面测得的高差(15)=(3)—(6)红面测得的高差（16)=(8)—(7)校核：黑、红面高差之差(17)=(15)—[(16)±0．100]或(17)=(14)—(13)三等≯3mm，四等≯5mm高差的平均值（18)= [（15)+(16)±0．100]/2在测站上，当后尺红面起点为4．687m，前尺红面起点为4．787m时，取十0．100，反之，取—0．100。

水准仪测量高程的方法和步骤内容：理解水准测量的基本原理；掌握 DS3 型微倾式水准仪、自动安平水准仪的构造特点、水准尺和尺垫；掌握水准仪的使用及检校方法；掌握水准测量的外业实施（观测、记录和检核）及内业数据处理（高差闭合差的调整）方法；了解水准测量的注意事项、精密水准仪和电子水准仪的构造及操作方法。

重点：水准测量原理；水准测量的外业实施及内业数据处理。

难点：水准仪的检验与校正。

§2.1 高程测量（ Height Measurement ）的概念测量地面上各点高程的工作 , 称为高程测量。

高程测量根据所使用的仪器和施测方法的不同，分为：（1）水准测量 (leveling)（2）三角高程测量 (trigonometric leveling)（3）气压高程测量 (air pressure leveling)（4）GPS 测量 (GPS leveling)§2.2 水准测量原理一、基本原理水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。

a ——后视读数 A ——后视点b ——前视读数 B ——前视点1、A 、 B 两点间高差：2、测得两点间高差后，若已知 A 点高程，则可得B点的高程：。

3、视线高程：4、转点 TP(turning point) 的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点，称为转点。

二、连续水准测量如图所示，在实际水准测量中， A 、 B 两点间高差较大或相距较远，安置一次水准仪不能测定两点之间的高差。

此时有必要沿 A 、 B 的水准路线增设若干个必要的临时立尺点，即转点（用作传递高程）。

根据水准测量的原理依次连续地在两个立尺中间安置水准仪来测定相邻各点间高差，求和得到 A 、 B 两点间的高差值，有：h 1 = a 1 － b 1h 2 = a 2 － b 2……则：h AB = h 1 + h 2 +…… + h n = Σ h = Σ a －Σ b结论： A 、 B 两点间的高差等于后视读数之和减去前视读数之和。

测量学试题及答案第二章水准测量IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】第二章水准测量一、名词解释视准轴水准管轴圆水准轴水准管分划值高差闭合差水准路线二、填空题1．高程测量按使用的仪器和测量方法的不同，一般分为、、、；2．水准测量是借助于水准仪提供的。

3．DS3型水准仪上的水准器分为和两种，可使水准仪概略水平，可使水准仪的视准轴精确水平。

4．水准尺是用干燥优质木材或玻璃钢制成，按其构造可分为、、三种。

5．水准点按其保存的时间长短分为和两种。

6．水准路线一般分为路线、路线、路线。

7．水准测量中的校核有校核、校核和校核三种。

8．测站校核的常用方法有和两种。

9．水准仪的轴线有、、、；各轴线之间应满足的关系、、。

10．自动安平水准仪粗平后，借助于仪器内部的达到管水准器的精平状态。

11．精密光学水准仪和普通水准仪的主要区别是在精密光学水准仪上装有。

12．水准测量误差来源于、、三个方面。

13．水准仪是由、和三部分组成。

三、单项选择题（）1．有一水准路线如下图所示，其路线形式为路线。

A闭合水准B附合水准C支水准D水准网（）2．双面水准尺同一位置红、黑面读数之差的理论值为mm。

A0B100C4687或4787D不确定（）3．用DS3型水准仪进行水准测量时的操作程序为：。

A粗平瞄准精平读数B粗平精平瞄准读数C精平粗平瞄准读数D瞄准粗平精平读数（）3．当A点到B点的高差值为正时，则A点的高程比B点的高程。

A高B低C相等D不确定（）4．水准仪的视准轴与水准管轴的正确关系为A垂直B平行C相交D任意（）5．水准管的曲率半径越大，其分划值，水准管的灵敏度。

A越小，越高B越小，越低C越大，越高D越大，越低（）6．下列哪一种水准路线不能计算高差闭合差？A闭合水准路线B附和水准路线C支水准路线D水准网（）7.此水准路线为A闭合水准路线B附和水准路线C支水准路线D水准网（）8．弧度与角度之间的换算系数ρ″的数值为A180/πB180/π×60C180/π×60×60D不是常数（）9．如图中要想使圆水准起跑移向中心零点位置，脚螺旋3应A顺时针旋转B逆时针旋转C任意方向旋转D不旋转（）10．如果A点到B点的高差值为正，则A点高程比B点高程A高B低C相等D不确定（）11．水准管A的分划值小于水准管B的分划值，则水准管A的灵敏度比水准管B的灵敏度A高B低C相等D不确定四、读数题1．读出下列水准仪在水准尺上的读数（上、中、下三丝）（上：m）（上：m）（上：m）（中：m）（中：m）（中：m）（下：m）（下：m）（下：m）五、简答题1.简述水准测量的基本原理。

水准仪测量高程的方法和步骤内容：理解水准测量的根本原理；掌握 DS3 型微倾式水准仪、自动安平水准仪的构造特点、水准尺和尺垫；掌握水准仪的使用及检校方法；掌握水准测量的外业施行〔观测、记录和检核〕及内业数据处理〔高差闭合差的调整〕方法；理解水准测量的考前须知、精细水准仪和电子水准仪的构造及操作方法。

重点：水准测量原理；水准测量的外业施行及内业数据处理。

难点：水准仪的检验与校正。

§2.1 高程测量〔Height Measurement 〕的概念测量地面上各点高程的工作 , 称为高程测量。

高程测量根据所使用的仪器和施测方法的不同，分为：〔1〕水准测量 (leveling)〔2〕三角高程测量 (trigonometric leveling)〔3〕气压高程测量 (air pressure leveling)〔4〕GPS 测量 (GPS leveling)§2.2 水准测量原理一、根本原理水准测量的原理是利用水准仪提供的“程度视线〞，测量两点间高差，从而由点高程推算出未知点高程。

a ——后视读数 A ——后视点b ——前视读数 B ——前视点1、A 、 B 两点间高差：2、测得两点间高差后，假设 A 点高程，那么可得B点的高程：。

3、视线高程：4、转点 TP(turning point) 的概念：当地面上两点的间隔较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设假设干个临时传递高程的立尺点，称为转点。

二、连续水准测量如下图，在实际水准测量中， A 、 B 两点间高差较大或相距较远，安置一次水准仪不能测定两点之间的高差。

此时有必要沿 A 、 B 的水准道路增设假设干个必要的临时立尺点，即转点〔用作传递高程〕。

根据水准测量的原理依次连续地在两个立尺中间安置水准仪来测定相邻各点间高差，求和得到 A 、 B 两点间的高差值，有：h 1 = a 1 － b 1h 2 = a 2 － b 2……那么：h AB = h 1 + h 2 +…… + h n = Σ h = Σ a －Σ b结论： A 、 B 两点间的高差等于后视读数之和减去前视读数之和。

2015年全市中等职业学校学生技能大赛竞赛方案为提升全市中职学生的职业素养和操作技能水平，促进教学质量尤其是实践教学质量的提高，进一步加强学生实践能力和职业技能的培养，很好地向社会宣传、展示职业教育办学成果，树立职业教育积极进取、健康向上的良好社会形象。

根据教育部颁发的中等职业学校专业教学指导方案和《国家职业标准》相关行业高级工的技能要求，参照2015年全省中等职业教育技能大赛方案特制定以下技能竞赛规则。

附录1：工程测量技能竞项规程一、赛项名称工程测量技能竞赛。

二、竞赛目的促进工程测量课程体系建设和改革创新的步伐，探索工程测量课程理实一体化的教学方法和培养企业需要的高素质技能型人才的新途径、新方法。

推动职业教育专业建设和教学改革，展示职业教育教学改革的成果。

三、竞赛方式与内容（一）竞赛方式工程测量技能赛项为团体赛，以校为单位组队参赛，不得跨校组队。

每个参赛队由3名选手组成，按要求配合完成规定的工作任务。

（二）组队要求1．参赛选手为2015年在籍的中等职业学校（职业高中、普通中专、技工学校、成人中专）土木工程相关专业在校学生，不限性别，年龄在25岁以下。

报名时选手必须提供相关证明材料（身份证、学生证）的复印件，以备查阅。

2．每个参赛队由3人组成，应在规定的时间内完成水准测量和全站仪放样两项工作任务。

（三）竞赛内容1．水准测量（1）参赛队在规定的时间内完成指定附合水准路线的测量工作。

（2）要求由一个已知高程点，测出五个待测点并进行内业计算。

（3）每人至少完成一个测站的观测、记录工作。

（4）每个测站均采用双仪高法进行测站检核。

2.全站仪坐标放样（1）根据测站点的已知坐标和已知方向，使用全站仪放样三个坐标已知的点，并在地面上作标记。

（2）在三角形的顶点上分别设站，用测回法一测回观测水平角并计算角度平均值。

（3）在不同测站上，对向观测每一条边长并计算边长平均值。

（4）计算图形角度闭合差，在满足限差要求的情况下，平差计算角度值。
