气相色谱检测器

气相fid检测器原理气相FID（焰离子化检测器）是一种常用的气相色谱检测器，主要用于检测含有可燃物质的样品。

它的原理基于燃烧产生的离子流和电流的关系，通过测量离子流的变化来检测样品中的化合物。

气相FID检测器由以下几个主要部分组成：火焰室、离子化室、探测极、放大器和数据记录系统。

样品进入气相色谱柱，被分离后，进入火焰室。

在火焰室中，样品中的可燃物质被燃烧产生二氧化碳和水。

火焰产生的离子流通过离子化室，进入探测极。

离子化室是一个金属管，内部有一个镁丝作为阴极，火焰室中的样品在离子化室中被离子化。

离子化室的温度通常在300-400°C之间，以确保样品能够被离子化。

离子化室中的离子流主要包括正离子和负离子，其中负离子占主导。

离子流通过探测极，产生一个微弱的电流信号。

探测极是一个金属极，它通常被加热到350°C，以增加离子流与探测极的接触。

当离子流通过探测极时，它们中的负离子会损失电子，产生电流信号。

这个电流信号被放大器放大后，通过数据记录系统记录。

气相FID检测器的灵敏度和选择性取决于样品中的可燃物质。

大部分有机化合物在气相FID检测器中都可以被检测到，因为它们可以被燃烧产生离子流。

但是，一些无机物和高极性物质通常无法被气相FID检测器检测到，因为它们不易被燃烧。

气相FID检测器具有许多优点。

首先，它的灵敏度非常高，可以检测到ppb级别的物质。

其次，它对大部分有机化合物具有良好的响应，具有较好的选择性。

此外，气相FID检测器具有较宽的线性范围和较低的检测限，可以满足各种分析需求。

然而，气相FID检测器也存在一些局限性。

首先，它只能检测到可燃物质，对于一些无机物和高极性物质无法提供有效的检测。

其次，它对某些物质的响应较差，例如氮、氧等无法燃烧的元素。

此外，火焰的温度和氧气的供应对于离子流的产生和探测极的稳定性至关重要，需要进行精确的控制和校准。

总结一下，气相FID检测器是一种常用的气相色谱检测器，利用燃烧产生的离子流和电流的关系来检测样品中的可燃物质。

1、氢火焰离子化检测器FID用于微量有机物分析
2、热导检测器TCD用于常量、半微量分析,有机、无机物均有响应
3、电子捕获检测器ECD用于有机氯农药残留分析
4、火焰光度检测器FPD用于有机磷、硫化物的微量分析
5、氮磷检测器NPD用于有机磷、含氮化合物的微量分析
6、催化燃烧检测器CCD用于对可燃性气体及化合物的微量分析
7、光离子化检测器PID用于对有毒有害物质的痕量分析
FID氢火焰检测器居多;
它几乎对所有的有机物都有响应,而对无机物、惰性气体或火焰中不解离的物质等无响应或响应很小,它的灵敏度比热导检测器高100-10000倍,检测限达10-13g/s,对温度不敏感,响应快,适合连接开管柱进行复杂样品的分离,线性范围为10的7次方是气体色谱检测仪中对烃类如丁烷,己烷灵敏度最好的一种手段,广泛用于挥发性碳氢化合物和许多含炭化合物的检测;
TCD热导池检测器；
热导池检测器TCD是一种结构简单、性能稳定、线性范围宽、对无机、有机物质都有响应、灵敏度适宜的检测器;其与FID、ECD、FPD等检测器并列为色谱法中最常用的检测器;
FPD 火焰光度检测器
FPD的原理是基于样品在富氢火焰中燃烧,使含硫、磷的化合物经燃烧后又被氢还原, 产生激发态的S2S2的激发态和HPOHPO的激发态,这两种受激物质反回到基态时幅射出400nm和550nm左右的光谱,用光电倍增管测量这一光谱的强度,光强与样品的质量流速成正比关系;FPD是灵敏度很高的选择性检测器,广泛地用于含硫、磷化合物的分析;。

气相色谱检测器的分类和工作原理及应用范围气相色谱检测器是用于分离、检测和定量气体混合物中化学成分的一种仪器。

它的原理是通过样品静电或热解产生气相，分离混合物中的组分，并通过检测器对其进行定量分析。

本文将从气相色谱检测器的分类、工作原理以及应用范围等方面进行介绍。

气相色谱检测器的分类气相色谱检测器主要可分为以下几种类型：1.火焰离子化检测器（FID）：火焰离子化检测器是最常见的一种气相色谱检测器，它通过将化合物在火焰中燃烧产生离子，检测器可以测量离子电流从而定量分析样品。

2.热导检测器（TCD）：热导检测器通过检测样品中传导的热量变化来定量分析化合物。

它的检测灵敏度不高，一般用于分析空气和其他不易在FID 检测器中检测到的化合物。

3.化学电离检测器（CID）：化学电离检测器是通过化合物与离子产生反应而生成新的离子对的检测器。

它的灵敏度要比热导检测器高，但要求样品必须具有较高的电离能。

4.汞气放电检测器（ECD）：汞气放电检测器是通过汞蒸气中的电离过程来检测混合物中的有机化合物。

这种检测器通常用于分析具有挥发性有机物的样品，如农药和杀虫剂。

以上是气相色谱检测器的常用分类。

气相色谱检测器的工作原理气相色谱检测器主要由两部分组成：分离柱和检测器。

首先，气体混合物进入气相色谱柱，通过分离柱分离其中的混合物成份。

对于分离柱的选择，需要根据混合物成分决定，一般常用的有毛细管柱、碳酸氢钠柱和甲醇钠柱等。

分离柱分离后的混合物成分进入检测器，不同的检测器会根据其工作原理对不同的混合物进行检测。

在火焰离子化检测器中，混合物成分在发生化学反应后产生离子，离子通过电流检测器得到计数，最终通过数据分析得出样品成分的含量。

在热导检测器中，气体混合物通过热导体，其中各组分间的热导率不同，热导率不同会使热电偶的电信号变化，利用这个变化可目标物质的浓度。

在化学电离检测器中，样品在阳极上电离并产生阳离子，然后与极性荧光的亲和性化合物发生作用，即生成新的离子对，新的离子对电荷不等，然后通过检测器的放大器来检测。

气相色谱tcd检测器原理
气相色谱（GC）是一种分离和分析混合气体或液体样品中化合物的方法，而热导检测器（Thermal Conductivity Detector，TCD）是GC中常用的检测器之一。

TCD基于样品中各组分导热性的不同来进行检测。

以下是TCD的基本原理：
1.样品分离：
气相色谱首先将混合样品通过柱子进行分离。

样品被注入进入气相载体，经过柱子，各组分根据其相互作用力与柱填料交互而分离。

2.样品进入检测器：
分离后的组分进入检测器，其中TCD是一种无选择性的检测器，对各种气体都敏感。

3.检测器基本构造：
TCD主要由一个热电偶和一个用于产生和维持基准温度的电阻丝组成。

常见的TCD包括两个电阻丝，一个用作参考（reference filament），另一个用作样品（sample filament）。

4.电导率差异：
当样品组分通过TCD时，它们与热电偶周围的载体气体发生热交换。

样品组分的热导率与载体气体的热导率不同，这导致了电导率的变化。

5.电信号产生：
由于电导率的差异，两个电阻丝之间的温差会发生变化。

这种温差变化被测量为电压信号，称为TCD信号。

6.TCD信号解读：
TCD信号的振幅和形状取决于样品组分的热导率。

不同的组分导
热性不同，因此TCD信号可以用来识别和定量分析样品中的不同成分。

总的来说，TCD是一种简单、稳定、通用的检测器，适用于对样品中各种气体进行定性和定量分析的应用。

然而，它的灵敏度相对较低，不适用于需要高灵敏度的应用。

气相色谱pdhid检测器原理气相色谱（Gas Chromatography，简称GC）是一种常用于化学分析的技术，主要用于分离和检测混合物中的化合物。

在气相色谱仪中，检测器是至关重要的一个组成部分，负责检测色谱柱输出的化合物并对其进行定量分析。

气相色谱检测器的种类繁多，其中之一就是pdHID检测器，pdHID是pulsed discharge helium ionization detector的缩写，中文译为脉冲放电氦离子检测器。

pdHID检测器是一种灵敏度高、响应速度快的检测器，适用于检测低浓度的溶剂残留、挥发性有机物等。

pdHID检测器的原理可以分为以下几个方面来解释：首先是脉冲放电源部分。

gc色谱柱出口的气体通过脉冲放电源，脉冲放电源中产生高电压的脉冲电场，使得氦气分子发生电离，产生氦离子和电子。

氦离子具有很高的能量，可以穿透到色谱柱出口的气体中。

其次是电离室部分。

氦离子和电子进入电离室，与色谱柱出口的气体中的分子发生碰撞，使得分子发生电离。

这些离子化的分子会产生电流信号，通过检测器采集并放大，最终转换为检测信号。

然后是检测信号处理部分。

检测器会对电流信号进行放大和处理，然后转换为色谱图谱上的峰。

通过测量峰面积或峰高，可以得到各个化合物的浓度信息。

pdHID检测器的优势在于其灵敏度高、稳定性好、响应速度快等特点。

与其他检测器相比，pdHID检测器在检测低浓度的化合物时有明显的优势，可以提高分析的准确性和可靠性。

总的来说，pdHID检测器作为气相色谱的一种重要检测器，具有独特的优势和原理。

通过对其工作原理的深入理解，可以更好地应用于实际的化学分析中，提高分析的效率和准确性。

气相FID检测器原理及应用一、引言气相色谱法是一种常用的分析方法，被广泛应用于石油、化工、环保、食品等领域。

其中，火焰离子化检测器（FID）是一种常用的气相色谱检测器，具有高灵敏度、高选择性等优点。

本文将对气相FID检测器的原理、主要部件及功能、特点及应用进行详细介绍。

二、气相FID检测器原理火焰离子化检测器（FID）是一种质量型检测器，其工作原理是基于在火焰中燃烧的有机化合物在电场的作用下产生离子，这些离子再被电极所收集并产生电流。

具体来说，当有机化合物在FID的火焰中燃烧时，会产生正负离子。

这些离子在电场的作用下分别向正负电极移动，产生电流。

产生的电流大小与进入检测器的有机化合物的质量成正比，因此可以用于定量分析。

三、FID的主要部件及功能气相FID检测器的主要部件包括：燃烧室、喷嘴、电极、放大器等。

1.燃烧室：燃烧室是FID的主要部分，用于容纳火焰。

在燃烧室内，有机化合物经过火焰燃烧产生离子。

燃烧室一般采用不锈钢材料制成，具有优良的耐腐蚀性能。

2.喷嘴：喷嘴是FID的重要部件之一，其作用是将有机化合物引入火焰中。

喷嘴的直径和长度对FID的性能有着重要影响。

一般来说，喷嘴的直径在0.5mm 左右，长度在3-5mm之间。

3.电极：电极的作用是产生电场，使离子在电场的作用下移动并产生电流。

FID通常有两个电极，分别位于燃烧室的上方和下方。

电极一般采用不锈钢材料制成，并经过精密加工以保证其表面平整、光滑。

4.放大器：放大器的作用是将产生的微弱电流放大，以便于测量。

放大器一般采用电子线路实现，具有高灵敏度、低噪声等特点。

四、气相FID的特点1.高灵敏度：气相FID检测器具有高灵敏度，可检测出低至10-13g的有机化合物。

这使得FID在痕量有机物的分析中具有广泛应用。

2.高选择性：气相FID检测器对有机化合物具有高选择性。

在复杂的样品中，即使存在大量的无机气体或水蒸气，FID也能准确地检测出目标有机化合物。

气相色谱仪afd检测器原理气相色谱仪（Gas Chromatography, GC）是一种广泛应用于分析化学领域的仪器，通过气相色谱柱将样品中的化合物分离，并利用检测器对分离后的化合物进行检测和分析。

其中，气相色谱仪的检测器起着至关重要的作用，常见的检测器之一就是气体放电检测器（Argon Flame Detector, AFD）。

1. 气相色谱仪概述气相色谱仪由进样系统、色谱柱和检测器三个主要部件组成。

进样系统用于将待分析的样品引入色谱柱，色谱柱则将样品中的化合物按照一定的保留时间进行分离，而检测器则对色谱柱出口的溢出物进行监测，用以定量、定性目标化合物。

2. AFD检测器原理AFD是一种无火焰型的气体放电检测器，其主要基于感热电效应原理进行工作。

具体来说，在AFD检测器中，通过一个充满氩气的电晕放电管，使得氩气形成带电粒子加速向外扩散。

当带电粒子与进入检测器的化合物分子相互作用时，就会发生电离反应。

离子化的化合物分子会在电场的作用下移动到极板，并产生微弱的电流信号。

检测器通过检测这些电流信号的强弱来获得分离出的化合物的浓度信息。

3. AFD检测器特点与优势3.1 高灵敏度：AFD相对于其他传统的火焰离子化检测器，具有更高的灵敏度。

其灵敏度可达到ppb甚至更低的水平，使其能够对微量化合物进行快速准确的检测和分析。

3.2 宽线性范围：AFD检测器的线性范围宽，能够对浓度范围较大的样品进行分析。

这使得AFD在物质定量方面具有明显的优势，尤其适用于分析样品中含量变化较大的化合物。

3.3 良好的稳定性和重复性：AFD检测器具有稳定性好、重复性高的特点，能够在长时间的分析过程中保持较稳定的性能。

这对于研究人员和实验室来说，非常重要，因为它们需要可靠的结果来支持其研究成果和分析报告。

3.4 对大多数化合物具有普适性：AFD检测器相对于其他常见的气相色谱检测器，如热导、质谱和电子捕获检测器等，更具有普适性。

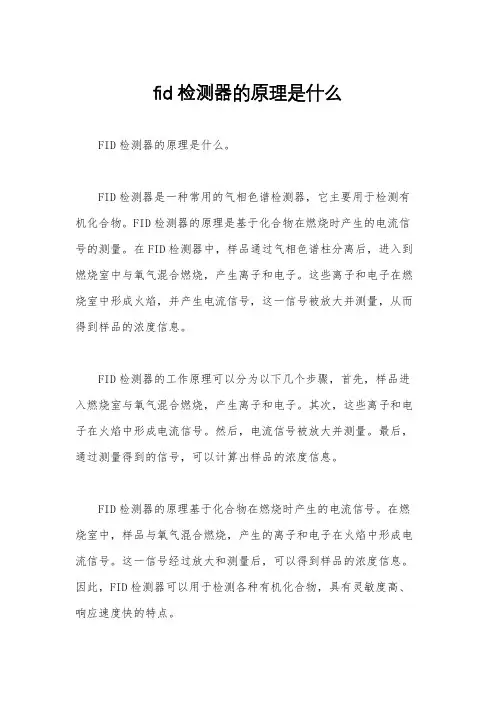

fid检测器的原理是什么FID检测器的原理是什么。

FID检测器是一种常用的气相色谱检测器，它主要用于检测有机化合物。

FID检测器的原理是基于化合物在燃烧时产生的电流信号的测量。

在FID检测器中，样品通过气相色谱柱分离后，进入到燃烧室中与氧气混合燃烧，产生离子和电子。

这些离子和电子在燃烧室中形成火焰，并产生电流信号，这一信号被放大并测量，从而得到样品的浓度信息。

FID检测器的工作原理可以分为以下几个步骤，首先，样品进入燃烧室与氧气混合燃烧，产生离子和电子。

其次，这些离子和电子在火焰中形成电流信号。

然后，电流信号被放大并测量。

最后，通过测量得到的信号，可以计算出样品的浓度信息。

FID检测器的原理基于化合物在燃烧时产生的电流信号。

在燃烧室中，样品与氧气混合燃烧，产生的离子和电子在火焰中形成电流信号。

这一信号经过放大和测量后，可以得到样品的浓度信息。

因此，FID检测器可以用于检测各种有机化合物，具有灵敏度高、响应速度快的特点。

FID检测器的原理非常简单，但是其在气相色谱分析中的应用非常广泛。

由于其灵敏度高、响应速度快，因此在环境监测、食品安全、药品分析等领域都有着重要的应用价值。

同时，FID检测器的原理也为其他类型的气相色谱检测器的发展提供了借鉴和参考，为气相色谱分析技术的发展做出了重要贡献。

总的来说，FID检测器的原理是基于化合物在燃烧时产生的电流信号的测量。

通过测量这一信号，可以得到样品的浓度信息。

FID 检测器在气相色谱分析中具有重要的应用价值，为各种有机化合物的检测提供了一种高效、灵敏的分析手段。

随着气相色谱技术的不断发展，相信FID检测器在未来会有更广阔的应用前景。

气相色谱法中检测器的分类气相色谱法（Gas Chromatography，GC）是一种常用的分离和检测方法，广泛应用于医学、环保、食品、化工等领域。

其中，检测器是GC的核心部分，用于检测分离后的化合物，实现定量分析和定性鉴定。

本文将介绍GC常用的检测器及其分类。

1. 热导检测器（Thermal Conductivity Detector，TCD）热导检测器是GC中最基本的检测器之一，通过检测分离后化合物对载气热传导能力的影响来实现检测。

TCD适用于氢、氮、空气等无色无味的背景气体，对空气和水分不敏感。

但其灵敏度较低，检测范围有限，主要用于分析生物或环境样品中的气体和水分。

2. 焰离子检测器（Flame Ionization Detector，FID）焰离子检测器是GC中最常用的检测器之一，利用化合物在火焰中被离子化产生的电离粒子数来检测样品。

FID对大多数有机化合物有响应，但对乙醇、醋酸等含氧物质响应较差。

其灵敏度高、线性范围广，可用于分析保健品、香料、涂料等样品。

3. 电子捕获检测器（Electron Capture Detector，ECD）电子捕获检测器是一种高灵敏度的检测器，利用β射线产生的电子与气相中的分子碰撞捕获电子来实现检测。

ECD对于含有氯、氟、溴等元素的化合物有较强响应，能够检测出10^-12g级别的有机物。

但其对某些有机物的响应过强，对环境和人体有害的氯乙烯、氯甲烷等易产生假阳性信号。

4. 氮磷检测器（Nitrogen Phosphorous Detector，NPD）氮磷检测器是一种专门检测含有氮、磷的化合物的检测器。

其原理是利用氢与氮、磷化合物在气相条件下发生的催化作用进行检测。

NPD对含有氮、磷的化合物非常灵敏，如农药、药物、化妆品等样品。

5. 气体放电检测器（Helium Ionization Detector，HID）气体放电检测器是利用气体放电在电场作用下引起气体电离，检测电离物种的数目来实现检测。

气相色谱常用的四种检测器及其原理气相色谱常用的四种检测器及其原理如下：1. 氢火焰离子化检测器（FID）：FID以氢气和空气燃烧生成的火焰为能源，使有机物发生化学电离，并在电场作用下产生信号来进行检测的。

载气携带被测组分从色谱柱流出后与氢气按照一定的比例混合后一起从喷嘴喷出，并在喷嘴周围空气中燃烧，以燃烧所产生的高温火焰为能源，被测组分在火焰中被电离成正负离子，在极化电压形成的电场作用下，正负离子分别向负极和正极移动，形成离子流，这些微电流经过微电流放大器被记录下来，从而对被测物进行测定。

FID 是价格便宜、产量最高的配置于商品化气相色谱仪的检测器，环境检测项目中常用到的检测器，但不适用于呼气VOCs检测。

其检测灵敏度较低，仅有ppm（10-6）级别，且检测时样品被破坏，一般只能检测那些在氢火焰中燃烧产生大量碳正离子的有机化合物。

2. 火焰光度检测器（FPD）：FPD对含硫和含磷的化合物有比较高的灵敏度和选择性。

其检测原理是，当含磷和含硫物质在富氢火焰中燃烧时，分别发射具有特征的光谱，透过干涉滤光片，用光电倍增管测量特征光的强度。

3. 电子捕获检测器（ECD）：ECD是浓度型检测器的一种，它是利用放射性同位素作为放射源轰击载气生成基流中的正离子和电子，在所施电场的影响下，电子向正极移动，形成了一定的离子流，称为基流。

当有组分从色谱柱流出时，与不断轰击载气所产生的高能量电子以及基流中的离子发生碰撞截获电子后使基流中的离子数目减少即色谱峰。

它对待测组分中具有电负性的F、Cl、Br、I、S、P等元素的化合物特别敏感，因此常用于分析痕量上述化合物。

4. 质谱检测器（MSD）：MSD是一种质量型、通用型检测器，其原理与质谱相同。

它不仅能给出一般GC检测器所能获得的色谱图（总离子流色谱图或重建离子流色谱图），而且能够给出每个色谱峰所对应的质谱图。

通过计算机对标准谱库的自动检索，可提供化合物分析结构的信息，故是GC定性分析的有效工具。

气相色谱仪的常见检测器气相色谱仪（GC）是一种广泛应用于分析化学和生物化学领域的仪器。

GC可以对样品进行分离和分析，检测物质的成分和浓度。

在GC中，检测器是一个至关重要的组成部分，它可以将分离后的化合物转化为电信号，并且可以对化合物进行定量和定性分析。

在本文中，我们将介绍几种常见的气相色谱仪检测器及其原理、优缺点。

热导检测器热导检测器是一种常用的气相色谱检测器。

它利用金属丝的电阻率随温度变化而变化的特性来检测气体。

当待测气体经过金属丝时，它会带走一部分丝的热量，导致丝的温度下降。

为了保持丝的温度恒定，电流将通过丝传递，电阻率将随着丝的温度下降而增加。

这种电阻率变化将反映出经过丝的气体浓度。

热导检测器的优点是：响应灵敏、快速、线性范围宽、使用寿命长。

它的缺点是：对于弱吸附或非极性化合物缺乏响应、非选择性。

火焰离子化检测器火焰离子化检测器是另一种常用的GC检测器，它可以检测弱吸附、非极性的化合物。

火焰离子化检测器将经过柱子的化合物气体引入火焰，将它们离子化并产生电流。

生成的电流与通过火焰的化合物浓度成正比。

这种检测器通常需要使用氢气和空气作为载气。

火焰离子化检测器的优点是：对非极性化合物具有灵敏度、选择性低、对大量化合物反应。

它的缺点是：可能存在检测范围过窄的问题、可能会引起背景信号噪声（火焰的固有噪声等）。

氮化硅检测器氮化硅检测器又称聚氮化硅检测器，常用于检测硫化氢、二氧化碳、氮氧化物等。

在氮化硅检测器中，被检测的气体进入一个高温控制的反应器中，包含的气体分子与热电子碰撞，导致电子脱落并进入待检测电极。

这些电子将产生电流，电流与经过反应器的气体浓度成正比。

氮化硅检测器的优点是：对于一些GC检测器不敏感的化合物，可以进行快速检测，检测灵敏度高、选择性好、不易受到控制变化的干扰。

它的缺点是：检测器需要维护严格的温度控制、不能被氧化氖所检测。

质谱检测器质谱检测器（MS）是一种高级的气相色谱仪检测器，能够提供非常高的选择性和灵敏度。

气相色谱检测器原理
气相色谱检测器是一种用于分析气体混合物中成分的仪器。

它可以根据待测物在特定条件下与检测器之间的相互作用产生的物理或化学变化来检测和定量化合物。

常见的气相色谱检测器包括火焰离子化检测器（FID）、热导
检测器（TCD）、电子捕获检测器（ECD）、氮磷检测器（NPD）、质谱检测器（MS）等。

以火焰离子化检测器为例，其原理是利用化合物在燃烧火焰中的电离产生的离子流进行检测。

当化合物进入火焰时，分子被燃烧产生离子和电子。

离子被电场加速并收集到电极上，形成电流。

通过测量这个电流的大小和时间来确定化合物的浓度。

热导检测器的原理是利用待测物导热性与载气导热性的差异来检测。

待测物与载气混合进入热元件，由于待测物的导热性较低，导致热元件温度发生变化。

通过测量和记录这种温度变化，可以确定待测物的浓度。

电子捕获检测器则利用待测物对电子的俘获作用来进行检测。

待测物与气体漂移进入电子源时，电子会与待测物发生反应，并将其电离和俘获。

通过测量电信号的强度和持续时间，可以确定待测物的浓度。

气相色谱检测器的选择取决于待测物的特性和分析要求。

不同的检测器具有不同的检测灵敏度、选择性和适应性。

在实际应
用中，可以根据需要选择合适的检测器以获得准确和可靠的分析结果。

气相色谱检测器结构和原理气相色谱检测器的结构和原理有多种类型，包括火焰离子化检测器（flame ionization detector, FID）、热导检测器（thermal conductivity detector, TCD）、电子捕获检测器（electron capture detector, ECD）、氮磷检测器（nitrogen phosphorus detector, NPD）、火焰光度检测器（flame photometric detector, FPD）、质谱检测器（mass spectrometry detector, MSD）等。

其中，FID是最常用的气相色谱检测器之一，其基本结构由火焰、回收电子系统和信号放大系统组成。

FID检测器的工作原理是将气相色谱柱的输出物与存在于火焰中的氢/空气混合气体反应，产生离子电流。

火焰中的氢气不仅提供离子源，还提供还原剂，使得大多数有机化合物在离子源产生的热火焰中完全燃烧并生成离子。

离子电流经过电极收集，并通过电流放大器转换为可测量的电压信号。

信号的幅度与样品分析物的浓度成正比，从而可以定量分析样品。

TCD是另一种常见的气相色谱检测器，其结构由电极、热电偶、连接电缆和信号放大器组成。

TCD检测器的工作基于被检测物质与载气之间的热导性差异。

当两个检测室（一个是参比室，另一个是分析室）之间有气流通过时，样品分析室中的热电偶温度上升，而参比室中的热电偶温度不变。

这是因为分析室中的气体因样品分析而发生物质转化，其热导性不同于参考室中的气体。

这种温度差可以被热电偶测量，并通过信号放大器转化为电压信号，从而定量分析样品。

ECD是一种高灵敏的检测器，广泛用于环境科学研究和有机分析。

ECD检测器的主要组成部分包括离子化器、收集极、流动控制器和信号放大器。

在ECD中，进样进入离子化器，并与放射性核素发生反应，生成密度高的负离子。

负离子与放射性核素的相互作用导致收集极电离而生成电流。

常见气相色谱检测器及缩写：TCD-热导池检测器FID-火焰离子化检测器ECD-电子俘获检测器FPD-火焰光度检测器PFPD-脉冲火焰光度检测器NPD-氮磷检测器PID-光电离检测器MSD-质谱检测器IRD-红外光谱检测器FTIRHID-氩电离检测器AID-改性氩电离检测器AED-原子发射检测器检测器分类1、根据样品是否被破坏破坏性检测器：FID、NPD、FPD、MSD、AED非破坏性检测器：TCD、PID、ECD、IRD2、根据相应值与时间的关系积分型检测器、微分型检测器。

目前流行的检测器都是微分型检测器。

3、根据对被检测物质响应情况的不同通用型检测器，如：TCD、FID、PID选择性检测器，如：FPD、ECD、NPD4、根据检测原理的不同浓度型检测器：测量的是载气中某组分浓度瞬间的变化，即检测器的响应值和组分的浓度成正比。

如热导检测器和电子捕获检测器。

质量型检测器：测量的是载气中某组分单位时间内进入检测器的含量变化，即检测器的响应值和单位时间内进入检测器某组分的量成正比。

如火焰离子化检测器和火焰光度检测器等。

凡非破坏性检测器，均为浓度性检测器。

、表征检测器性能的指标检测器的性能指标包括：灵敏度、检出限、线性范围、响应速度、稳定性、选择性。

1、回顾：噪声和漂移噪声：由于各种原因引起的基线波动，称基线噪声。

噪声分为短期噪声和长期噪声两类。

漂移：基线随时间单方向的缓慢变化，称基线漂移。

2、灵敏度和检出限灵敏度：是指通过检测器物质的量变化时，该物质响应值的变化率。

检出限：产生2倍噪音信号时，单位体积的载气在单位时间内进入检测器的组分量。

注意，目前比较公认的是3倍。

灵敏度和检出限是从两个不同角度表示检测器对物质敏感程度的指标。

灵敏度越大、检出限越小，检测器性能越好。

在实际工作中，由于检测器不可能单独使用，它总是与柱、气化室、记录器及连接管道等组成一个色谱体系。

因此提出了最小检测量来代替检出限。

最小检测量指产生2倍噪声峰高时，色谱体系（即色谱仪）所需的进样量（目前也是3倍？）。
