侧向测井与方位阵列测井仪

侧向测井与方位阵列测井仪

侧向测井与方位阵列测井仪作者：姜黎明来源：《石油知识》 2016年第6期姜黎明在油气资源领域，测井被誉为地质家的“眼镜”，帮助地质家回答油气勘探开发中的6个基本问题，即：地下是否有油气？有多少油气？是否可开采？能开采多久？开采效率如何？下一口井应该布在哪里？测井的应用贯穿油气勘探开发的全过程，成为石油工程技术服务的主干技术之一。

针对岩石的电、声、放射性、光等物理特性，发展了一项又一项测井技术，主要包括自然电位、自然伽马、感应、侧向、声波、密度、中子等常规测井技术系列。

随着勘探开发的逐步深入，面对页岩、致密砂岩、碳酸盐岩等复杂储层，阵列感应、阵列侧向、微电阻成像、超声成像、多极子阵列声波、核磁共振等成像测井技术系列成为主导。

国外代表性公司有斯伦贝谢的MAXIS-500成像测井系统、贝克休斯的ECLIPS-5700成像测井系统、哈里伯顿的EXCELL-2000成像测井系统。

国内有中国石油测井的EILOG快速成像测井系统。

什么是侧向测井在上述诸多测井方法中，电法测井是确定地质参数的重要手段之一。

电法测井主要有感应、侧向两大类，本文重点介绍一下侧向测井的发展历程。

在高矿化度泥浆和高阻地层的井中，由普通电极系供电电极流出的电流，几乎全部在井内、低阻围岩中流动，很少流入目的层。

为了减小泥浆的分流作用和低阻围岩的影响，提出了侧向测井。

侧向测井又叫聚焦式电法测井。

它的电极系中除了主电极之外，上下各有一个屏蔽电极，从主电极和屏蔽电极流出同极性电流。

由于电流极性相同，它们之间有相互排斥作用，主电极流出的电流被“挤压”成近似垂直于井壁的盘状流入地层。

这就大大降低了井筒和低阻围岩对视电阻率测量的影响。

侧向测井有起初的三侧向、七侧向发展为目前的双侧向、阵列侧向、方位阵列侧向。

方位阵列测井仪器研制成功从20世纪90年代开始，感应测井仪器有了重大进展，推出了阵列感应测井仪器，这促进了侧向测井仪器的进步和更新。

国内外投入了大量的人力物力进行研发。

Excell-2000成像系统通信短节的调制解调器设计

Excell-2000成像系统通信短节的调制解调器设计


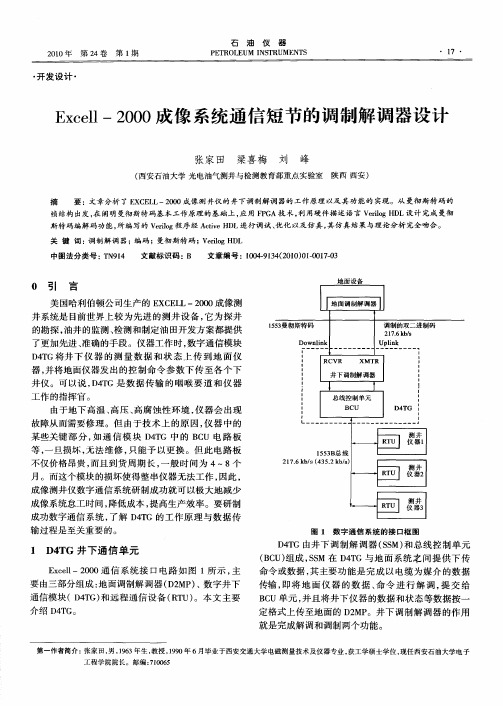

（Ｃ ） Ｂ Ｕ 组成 ，Ｓ 在 Ｄ Ｔ ＳＭ ４ Ｇ与地面系统之间提供下传 命令 或 数据 ， 主要 功 能是 完 成 以电 缆 为媒 介 的数 据 其 传输 ， 即将地 面仪 器 的数 据 、 令进 行解 调 ， 命 提交 给 Ｂ Ｕ单 元 ， 且将 井 下 仪器 的数据 和状 态 等 数据 按 一 Ｃ 并 定格式上传至地面的 Ｄ Ｍ 。井下调制解调器的作用 ２Ｐ 就是 完成 解调 和调 制两 个功 能 。
石 ２１ ００年 第２卷 ４ 第 １ 期
油
仪
器
ＰＥＴＲ０ＬＥＵＭ ＮＳ Ｉ ＴＲＵＭ ＥＮＴＳ
・
开发 设计 ・
Ｅ ｃ１— ０ ０ 像 系统 通 信 短 节 的调 制 解 调 器设 计 ｘｅ ２ ０ 成 １
张家 田 梁喜梅 刘 峰
（ 西安石油大学 光 电油气 测井 与检测教育部重点实验室 陕 西 西安 ）
通信模块（ ４ Ｇ 和远程通信设备（ Ｔ ） ＤＴ ） Ｒ Ｕ 。本文主要 介绍 Ｄ Ｔ 。 ４ Ｇ
第一作者简介： 张家 田， ， ６ 年生 ， 男 １ ３ ９ 教授 ， ９ 年 ６ １ ０ ９ 月毕业于西安交通大学 电磁测 量技术 及仪器专业 ， 获工学硕士学位 ， 现任西安石油大学 电子
工程学院院长 。邮编 ：１０ ５ ７ ０６
等， 一旦 损坏 ， 法 维修 ， 无 只能 予 以更 换 。但 此 电路板 不仅价 格 昂贵 ， 且到 货 周期 长 ， 而 一般 时 间为 ４～８ 个
月 。而 这个模 块 的损坏 使得 整 串仪 器无 法工 作 ， 因此 ， 成像测井 仪 数字通 信 系统研 制成 功就 可 以极 大地 减少 成像 系统 怠工 时 间 ， 降低 成本 ， 提高 生产 效率 。要研 制 成 功数字 通信 系 统 ， 了解 Ｄ Ｔ 的工 作 原 理 与数 据 传 ４Ｇ
地球物理测井

地球物理测井


地球物理测井发展四个阶段
一、模拟记录阶段 从测井诞生到60年代末，都使用模拟记录测 井仪器，用灵敏度高的检流计测量回路电流得到 探测系统测量端间的电位差变化，反映地层物理 参数（电阻率、声波速度等）随深度的变化，记 录在照相纸或胶片上，模拟记录的特点是采集的 数据量小，传输速率低。使用的主要测井方法有 声速（纵波）测井、感应测井和普通电阻率测井， 配之以井径测井、自然电位测井和自然伽马测井 等。
二、数字测井阶段
自60年代来，测井仪器从模拟记录过渡到数字记录。 这是测井技术发展的要求，测井方法的增多，特别是地 层倾角测量的出现和声波变密度测井都要求高速采集地 下信号，此外，某些测井方法要求在井场作一些校正、 补偿和简单的计算，如中子测井计算中子孔隙度、密度 测井进行脊肋校正等。 数字测井仪器增加了用数字磁带机进行数字记录 ，提高了测量精度，增加了可靠性，且便于将测井资料 输入计算机进行处理，与之相应的测井方法是有深、中 、浅探测的电阻率测井，一般是双感应 — 球形聚焦测井 或双侧向 — 微球聚焦测井，三孔隙度测井，即声速测井 、中子孔隙度测井、补偿密度测井；再加上井径测井、 自然伽马测井和自然电位测井，称为常规的“九条曲线 ”测井。
一般由地层和泥浆之间电化学作用和动电学作用产生的。
1、扩散—吸附电位：
纯砂岩 纯泥岩 -11.6 mV/18 C 59.1 mV /18 C
吸附电位
泥岩 -
+
砂岩
2、过滤电位（一般可忽略）： 泥浆柱与地层之间存在压差时，液体发 生过滤作用产生的。
+ 扩散电位
泥岩
+ + + — — — — — + + +
6地球物理测井部分
测井常用软件说明[互联网业]

测井常用软件说明[互联网业]


STPERM：斯通利波渗透率分析。
软件网络
17
中方
斯方
天东67井斯通软件利网络波渗透率指示
18
中方
斯方
天东67井斯通利软波件网反络 射系数处理对比图
19
•数据加载
Geoframe-RM包
地震、测井等数据加载。
• 地震模块
层位标定- 剩余处理- 波阻抗反演- 时深转换.
• 地质模块
层位标定- 标定油气水界面- 多井对比- 绘图.
软件网络
36
利用eXpress软件处软理件网的络 地层倾角成果图
37
断层
地层变陡， 无法钻进目的层C
软件网络
38
井周构造形态分析
生产测井模块 注水井的注入剖面 产出井的产出剖面
软件网络
39
DPP测井解释处理软件
DPP（Desktop Petrophysics Software）是哈里伯顿能源 服务公司推出的地球物理测井解释软件系统，它是一个集 测井数据转换、储存、分析、处理于一体的综合性软件， 具有强大的测井数据处理和解释能力。该软件系统包括数 据编辑、数据加载和数据转换、成像测井解释和处理、声 波全波数据处理、地层倾角处理、图形显示和绘制、数据 合并、深度匹配、测井数值计算等主要模块，能处理 EXCELL2000成像测井系列等采集得到的测井数据。该软 件包括三十个大大小小的模块，按其功能可概括为四大块 ，即：1、基本DPP模块；2、倾角处理模块；3、成像处 理模块；4、波形处理模块。
波形分析包可对斯伦贝谢AS和DSI测井资料进行如下
处理：
• STC(时间时差相关分析）
准确计算纵横波、斯通利波时差和纵横波速度比、
泊松比。
• NDE（归一化能量差分析）
成像测井方法

成像测井方法


（一）微电阻率扫描成像测井
2、测量原理 采用侧向测井的屏蔽 原理。电极与极板绝缘。 由电源给极板和钮扣电极 供相同极性的电流，使极 板与钮扣电极的电位相 等，由电极流出的电流受 到极板的屏蔽作用，沿径 向流入地层。
（一）微电阻率扫描成像测井
2、测量原理 记录每一个钮口电极的电流强度和对应的测 量电位差。
8 192 0.2 0.1 0.3 80% 0.2 175 138 90° 5 6.25-21 <20000
EMI
6 150 0.2 0.1 0.3 59% 0.2 175 138 90° 5 6.7-21 <20000
STAR-Ⅱ
6 144 0.2 0.1 0.3 59% 0.2 175 138 90° 5.7 6.7-16 （5.875-16） <20000
一、成像测井概述
成像测井系统的主要特点：
车载高性能计算机系统，网络连接，人机 交互。能实时高速采集大量的测井信息， 能完成刻度、测井、数据处理、显示等多 任务并行处理。 具有高数据传输率的电缆遥测系统，数据 传输率达500kbps，实现井下仪器和地面 设备见得大数据量传输。
一、成像测井概述
成像测井系统的主要特点：
3、仪器结构
全井眼地层微电阻率扫描成像测井仪FMI
4个主极板 ， 4个辅极板 每个极板两排钮扣电极，每排 12个电极，8个极板共192个电极。 8.5 in的井眼，井壁覆盖率为 80%，6in井眼，井壁覆盖率为 100%。
3、仪器结构
全井眼地层微电阻率扫描成像测井仪FMI
0.2in 0.3in
外形尺寸 有效阵列尺寸
1、模拟记录阶段测井方法 普通电阻率（电极）测井 感应测井 声速测井 自然伽马测井 自然电位测井 井径测井 以JD581测井系列为代表
测井概述

测井概述

1939年12月，中国开始使用电测井勘探 石油与天然气。
2、测井的定义
测井是一种井下油气勘探方法，用于 发现油气藏，评估油气储量及其产量，它 在油气田开发和钻井工程中也有广泛的用 途。测井还是勘探煤、盐、硫、石膏、金 属、地热、地下水、放射性等矿产资源的 重要方法和有效手段，并扩展到工程地质、 灾害地质、生态环境等领域应用。
脉冲编码调制方式（PCM） 曼彻斯特码（Manchester ) 双相位相移键控（BPSK）调制
（３）测井作业的质量控制
任何一种仪器都必须对其测量值进行标准化 校准或标准化刻度。国际上通常根据标准装置的 精度、几何尺寸及仿真性等作如下划分：一级刻 度、二级刻度、三级刻度。
（３）测井作业的质量控制： 一级刻度：用来建立仪器响应的一系列附件和操作
1、测井理论和方法 2、测井数据的采集、传输与质量控制 3、测井数据处理、解释及应用 4、射孔与取芯
1、测井理论和方法
（1）测井信息的正演 是以研究测井基本原理为主的问题，
这是一个认识规律的过程。 要点是：把可能用测井方法认识的地质和 工程实际问题，经过合理抽象建立起该问 题的物理模型，给出该模型各组成部分的 岩石物理参数和井眼工程参数空间分布， 导出相应的介质物性参数空间分布。
1941年，阿尔奇建立了阿尔奇公式。
3、 测井的作用 测井是地质家的“眼
睛”，测井技术是准确发现 油气层和精细描述油气藏必 不可少的手段，是油气储量 参数计算、产能评估及开发 方案制定与调整的重要科学 依据。
4、测井分类
属于应用地球物理方法（包括重、 磁、电、震、测井）之一。利用岩层 的电化学特性、导电特性、声学特性、 放射性等地球物理特性，测量地球物 理参数的方法。
➢ 国产阵列感应、阵列声波、电声成像测井仪器开 始产业化。
常用测井曲线代码

常用测井曲线代码

常用测井曲线代码常用测井曲线代码电极距曲线名称原曲线代码现曲线代码0.2米底部梯度 R020.22米底部梯度 R0220.55米底部梯度 R055A0.55M0.1N 0.6米底部梯度电极 R06A0.55B0.1M 0.6米底部梯度电极 R06N0.1M0.95A 1米顶部梯度电极 RD1A0.95M0.1N 1米底部梯度电极 R11.1米底部梯度 R11A2.25M0.5N 2.5米底部梯度电极 R25A3.75M0.5N 4米底部梯度电极 R40.22米电位电极 RA020.25米电位电极 RA02N2.25M0.5A 0.5米电位电极 RA050.55米电位电极 RA05N2.25M0.6A 0.6米电位电极 RA06当部分井采用的电极系测井曲线名称不规范，如果只写了电极尺寸（例：0.5米、0.6米）没标注梯度或电位曲线时, 按梯度曲线整理。

如果不易确定时可请长庆测井技术负责人确定。

A0.05M 微电位 RMN MNORA0.025M0.025N 微梯度 RML MINV自然电位 SP自然伽马 GR中子伽马 NG井径 CAL双井径（X、Y井径） CAL、CAL1双井径（小数控测井） HD13、HD24感应(国产单感应) COND双感应(深) 刻度为线性 CILD(中) 刻度为线性 CILM八侧向刻度为线性 CLL8双感应(深) RILD(中) RILM八侧向 RLL8单侧向（深或浅） RLL三侧向（深或长） RL3D（浅） RL3S七侧向（深或长） RL7D（浅） RL7S（注：有些井蓝图上没有标注是三侧向、七侧向、双侧向时，现定为83年以前为三侧向、七侧向测井曲线，以后为双侧向测井曲线。

一种判别是长庆一分部测井站为七侧向、长庆三分部测井站为三侧向测井，如果还有其它单位的侧向测井均为三侧向测井。

另一种判断是从测井地面仪器类型确定：SJD-581为三侧向和七侧向测井，801或83、3700等数控测井为双侧向测井）双侧向(深) RLLD(浅) RLLS微侧向 RMLL微球聚焦 MSFL微球(冲洗带电阻率) RXO MSFL(泥饼电阻率) RMC RMC微球(屏流比) PLS双感应深(电导率，毫西/米) CID中(电导率，毫西/米) CIM八侧向(电导率，毫西/米) CIL8声波时差 AC密度 DEN密度(地层体积密度) ρb DEN(泥浆补偿量) Δρ CORR井温（裸眼） TM声幅(固井质量检查) CBL井温(固井质量检查) GT水泥胶结指数 BI声波变密度 VDL全波列 WF1、WF2地温梯度 DWT井斜角 DEV井斜方位角 DAZ注:1.因716文件曲线代码只能在4位以内，为此编写代码长度最多不超过4位。

《测井地质学》第三章-井壁成像测井及解释

《测井地质学》第三章-井壁成像测井及解释


王贵文：WANGGW@
FMI测量原理
FMI仪器及 极板部分的示意 图，FMI有八个极 板，每个极板有 两排24 个电极， 八个极板共计192 个电极，测量过 程中八个极板推 靠至井壁，192个 电极同时测量， 每个电极可测得 所在处井壁视电 阻率值。随着仪 器上提可测得全 井段的数据，经 过一系列处理， 即可获得测量井 段纵向上的微电 阻率扫描图像。
王贵文：WANGGW@
* 成像测井资料--用阵列或扫描方法测量记录井壁或井周岩石物 理性质的二维或三维分布--数字图像 * 研究的方法：建立地质模型 研究成像测井对地质事件的几何分辨率和物理分辨率 研究成像测井数字图像的异常信息分析方法 探索地质事件的标识技术（模版匹配、模式识别及数字仿真）。 * 目标：对电学和声学成像测井在地质响应实验、图像分析、地 质解释应用三个层面上开展研究，建立成像测井地质解释的理论 和方法体系。发挥成像测井在评价复杂非均质油气藏的特殊作 用。
wanggwcupeducn成像测井解释评价方法成像测井解释评价方法层次1图像直接解释层次2常规测井约束解释层次3岩心约束解释层次4图像综合解释解释层次解释层次区域地质背景地质概念模式常规测井解释岩心观察描述岩屑录井资料构造研究沉积学研究储层研究取心井段图像标定岩性图像关系模式建立未取心井段图像外推解释地层精细划分岩性解释孔洞发育带假象图像剔除典型地质现象初步解释约束条件约束条件解释目标解释目标在对大量的井壁成像测井资料解释的基础上总结了一套循序渐进由浅入深由分析到综合的分层次展开的成像测井资料解释方法
王贵文：WANGGW@
广泛调研电学和声学扫描和阵列成像测井方法、仪器和成果处理技 术的信息资料，深入分析我国各油田典型成像测井数字图象资料及 定性解释成果，明确了利用成像测井资料可识别的过井筒地质事件 为： * 薄层及微细层（厚度为0 .01m—0.1m） * 断层、褶皱 * 裂缝（足够的延伸长度，开度>0.01mm） * 沉积构造（层理等） * 孔隙（直径>0.1mm）洞穴（直径>2mm） 上述在事件的识别上主要应用全井眼微电扫描测井（FMI）及超声波反射 扫描测井（CBIL），图像资料识别的精度取决于对上述两种仪器响应地质 事件的几何分辨率及物理分辨率以及图像重构和边缘信息提取方法的研 究。解释的可信性和有效性取决于用地质刻度测井方法建立解释模式和图 版。
《测井地质学》第二章-测井方法及地质响应

《测井地质学》第二章-测井方法及地质响应


王贵文:Wanggw@
港中馆陶组
港北5X1 Ng
2183.2-2195.4m，
油层12.2m。 射开顶部2183.22187厚3.8m， 10mm油嘴日产油 108.56m3； 累产油178.43m3， 油层。
王贵文:Wanggw@
滨70X1井1452.5-1458.7米，明化镇组38号层，日产油25.2方，油层。 王贵文:Wanggw@
王贵文:Wanggw@
概述
测井研究内容与体系
3、测井信息的处理、评价及应用 ①测井信号分析处理技术 ②测井处理硬软件系统 ③油气藏背景下的单井测井油气识别与评价 ④勘探开发动态过程中测井多井精细描述与评价 ⑤测井高分辨率构造学、沉积学、层序地层学应用与评价 ⑥测井在油藏工程、钻井工程、生油、盖层评价中的应用 ⑦测井在其他矿产资源勘探开发中的应用（金属、煤田、钾盐、 水文工程）
王贵文:Wanggw@
概述
测井研究内容与体系
4、井壁取心与射孔、测试 ①测井冲击式与钻井式井壁取心 ②射孔设备、射孔方式与射孔安全控制体系 ③射孔完井优化设计 ④其他电缆井下作业
王贵文:Wanggw@
概述
油公司体制下测井的定位
۞贯穿于油气田全过程的始终； ۞连接勘探开发的“桥梁”； ۞勘探—油气发现的“眼睛”； ۞开发—增储上产的“臂膀”； ۞工程—技术合作的“伙伴”。
单位
ohm-m
物理意义
井壁附近地层 电阻率
理论基础/ 主要应用 测量方式
分层：分辨率 高渗透性、识 别致密层识别 裂缝
影响因素
泥饼、井眼
微电阻率 中感应 (浅侧向) 深感应 (深侧向
Ohm-m Ohm-m
冲洗带(侵入 带)电阻率 原状地层电 阻率
(精品)井壁成像测井资料处理解释交流

(精品)井壁成像测井资料处理解释交流

连续状层理、流纹构造及其它非连续性成因事件 断续状层理及其它非连续性成因事件 高阻钙质团块、砾石、燧石结核等
泥质团块、泥砾、溶孔、气孔、杏仁构造等 变形、搅动、滑塌构造等 正韵律层等密度递变层 井眼崩落等 钻具与井壁擦痕等
测井仪器异常、外界干扰等
井壁成像资 料地质应用
裂缝是岩石结构中应力释 放所产生的结果，它是岩石 发生破裂的直接产物，一般 发育于有利构造部位的脆性 地层中。
（一）成像资料裂缝评价
成像数据预处 理、图像生成
岩性识别
井壁成像资 料地质应用
孔洞参数 自动计算
LogView 模块
人机交互 拾取裂缝
裂缝参数计算
综合评价
Porodist 模块
声电成像 孔隙分析
电成像测井地质解释基础图像模式
成像解释图象模式
块状模式 条带状模式
线状模式
斑状模式 杂乱模式 递变模式 对称沟槽模式 规则条纹模式
DIP6、P1AZ、RB、AZIM、DEVI、C14、 DIP5、DIP6。
C25、C36、GRAZ、ETIMD、TENS、
GR
• 微电阻率成像测井资料的处理
• 深度及速度校正 • 数据规一化 • 发射电压校正 • 死电极校正 • 数据刻度 • 图像加强
• 声波成像资料的处理
• 深度与速度的校正 • 图像的增强和处理
电导率曲线：DB1、DB2、DB3、DB4、 DB1A、DB2A、DB3A、DB4A； 方位曲线：P1AZ、RB、AZIM、DEVI。
P1BTN、P2BTN、P3BTN、P4BTN、
电导率曲线：P1BTN、P2BTN、P3BTN、
P5BTN、P6BTN、GAZF、ETIMD、
P4BTN、P5BTN、P6BTN；
EXCELL2000

EXCELL2000

第一部分建立与使用电子报表第一讲建立员工工资表中文Office 2000软件包中提供了一个名为中文Excel 2000软件，这是一个用于建立与使用电子报表的实用程序，也是一种数据库软件，用于按表格的形式来应用数据记录。

专业数据库管理系统软件Visual FoxPro也能建立电子报表，但中文Excel 2000却是一个电子报表的专业软件，也常用于处理大量的数据信息，特别适用于数字统计，而且能快速制定好表格。

开始语：中文Excel 2000是Microsoft Office 2000软件包中文版的组成部分。

按启动Windows 应用的方法运行它后，屏幕上就会显示其操作窗口，并且打开一张名为Book1(工作薄1)的电子报表，但没有任何内容，而是等待着您来建立它，本教程将从此开始讲述。

图 1进入中文Excel 2000的操作窗口注：“工作簿”在Microsoft Excel 中是处理和存储数据的文件，每一个工作簿都可以包含多张工作表，因此可在一份文件中管理多种类型的相关信息；“工作表”就是显示在屏幕上的，由表格组成的一个区域，参见图1。

此区域称为“工作表区”各种数据将通过它来输入显示。

中文Excel 2000也使用“字段”、“记录”等V isual FoxPro中的对象，但应用方法却大不一样，下面将以建立一张员工工资表的操作来说明这一点。

步骤一、参见图2，单击A1单元格。

中文Excel 2000操作窗口仍然由标题栏、下拉菜单、工具栏、状态栏等组成。

位于工具栏下方的就是建立电子表格的“工作表区”，它提供了一系列的单元格，各单元格也各有一个名称，将光标移至单元格内后，其状态将变成一个十字形，参见图2。

工具栏下方标记的A、B、C、D...分别用于标明表格中的各列，表格左边缘的数字则标明各行，“列标”与“行号”用于确定一个单元格的位置，如A1表示A列中的第一行单元格，C3，就表示C列中的第三行单元格。

在中文Excel 2000操作窗口中，所提供的单元格数目非常大，但全部被应用的情况将是罕见的，通常只用到其中的一部分，甚至只是一小部分。

测井专业统计指标解释.doc

测井专业统计指标解释测井一、基本概念（一)测井指钻井钻到目的层后，运用专门的测井仪器，沿井身测量地层的各种物理参数，并根据这些测量参数，结合钻井、录井资料，认识和判明地层岩性、储**物性(孔隙度、渗透率、含****饱和度)以及****层的规律，为****田开发和开采提供依据。

1、测井类型和对象测井按井身结构分，可分为裸眼井测井和套管井测井两类。

套管井测井通常又称为测试，测井和测试在作业技术上没有本质区别，二者在作业井型上也没有严格的界限，从统计意义上两者工作性质相同。

按作业方式分，分为常规测井、标准测井、工程测井、特殊测井和生产测试五类。

常规测井通常包括声波测井、电法测井和放射性测井；标准测井通常包括自然电位、梯度、电位和井斜等项目；工程测井通常包括固放磁(校深)、井径、噪声和固井质量检查等项目；特殊测井通常包括声电成像、核磁、藕极声波、剩余**、重复地层测试、倾角、能谱、碳氧比、介电、阵列感应、阵列声波和长源距声波等项目，特殊测井项目均可作为单测项目进行施工；生产测试通常包括产液剖面和注水剖面测井等项目。

按井别分，分为探井测井和开发井测井两类。

探井测井就是以研究地层的岩性、物性、含**性与特性的关系为基础，以寻找并评价****储集层，计算地质储量。

开发井测井则是为对已探明量进行开发利用，在开发钻井中进行的以判明**层厚度、埋藏深度及核实储量为主要目的测井。

生产测试是以研究**层动态为基础，其根本任务是求准**层的各项参数，查明**、**、水在地下的分布和动态，研究**井的技术状况，指导井下作业和提高**的最终采收率。

2、测井方法常用测井方法有声波测井、电法测井、放射性测井、生产井测井和其它测井。

3、测井工序主要由测井准备、路途行驶、现场施工、回站仪器检查保养、资料验收、解释处理等组成。

（二）射孔在套管井中的****层位置，采用爆炸穿孔的方式对井壁进行穿孔，在****层与井筒间形成通道，以使储层中的****得以释放开采的施工过程。

测井新技术


184
18
测井技术发展概况及新方法
一、测井技术发展概况 二、多极子阵列声波测井技术 三、成像测井技术 四、核磁共振测井技术
184
19
二、多极子阵列声波测井技术
2.1 技术简介 2.2 测井资料的应用
※ 岩性特征分析 ※ 气层划分 ※ 地层各向异性分析 ※ 岩石力学、应力参数计算 ※ 测井资料在储层压裂改造中的应用 ※ 井眼稳定性分析
横波的速度为：
Vs=(μ/ρ)0.5 纵波速度总是大于横波速度， 对于大多数岩石，Vs比Vp小1.6至 2.4倍
184
22
斯通利波(Stoneley slowness)，是井内流体中的界面波，是 沿井轴方向传播的流体纵波与井壁地层滑行横波相互作用产生的， 通过仪器外壳和井壁间的泥浆传播，斯通利波对地层的弹性及流体 流动等性质非常敏感，以低频及低衰减的形式传播，其速度低于泥 浆的声速。
184
23
声波在介质界面传播特性
遵循折射定律
184
24
2、多极子阵列声波测井技术
发射器向井内发射声波，由 于泥浆声速V1小于地层声速V2， 所以在井壁上发生声波的反射和 折射。发射器是全方位的发射， 因此必有以临界角方向入射到井 壁上的声波，由此产生沿井壁传 播的滑行波。同时滑行波传播使 井壁附近的地层质点产生振动， 必然引起泥浆质点的振动，在泥 浆中也引起相应的波。
184
14
2、生产问题
①在油田开发过程中，提供油层动态资 料，例如生产井各层的产液和注水井各层的 吸水状况；
②研究油、气井的技术状况，如井径、 井斜、固井质量以及检查水泥封堵效果和检 查压裂效果等；
③研究地层压力，岩石强度和其它一些 问题。
184

测井字母代码

三．测井曲线代码:电极距曲线名称原曲线代码现曲线代码0.2米底部梯度 R020.22米底部梯度 R0220.55米底部梯度 R055A0.55M0.1N 0.6米底部梯度电极 R06A0.55B0.1M 0.6米底部梯度电极 R06N0.1M0.95A 1米顶部梯度电极 RD1A0.95M0.1N 1米底部梯度电极 R11.1米底部梯度 R11A2.25M0.5N 2.5米底部梯度电极 R25A3.75M0.5N 4米底部梯度电极 R40.22米电位电极 RA020.25米电位电极 RA02N2.25M0.5A 0.5米电位电极 RA050.55米电位电极 RA05N2.25M0.6A 0.6米电位电极 RA06当部分井采用的电极系测井曲线名称不规范，如果只写了电极尺寸（例：0.5米、0.6米）没标注梯度或电位曲线时, 按梯度曲线整理。

如果不易确定时可请长庆测井技术负责人确定。

A0.05M 微电位RMN MNORA0.025M0.025N 微梯度RML MINV自然电位 SP自然伽马 GR中子伽马 NG井径 CAL双井径（X、Y井径） CAL、CAL1双井径（小数控测井） HD13、HD24流体 RM感应(国产单感应) COND双感应(深) 刻度为线性 CILD(中) 刻度为线性 CILM八侧向刻度为线性 CLL8双感应(深) RILD(中) RILM八侧向 RLL8单侧向（深或浅） RLL三侧向（深或长） RL3D（浅） RL3S七侧向（深或长） RL7D（浅） RL7S（注：有些井蓝图上没有标注是三侧向、七侧向、双侧向时，现定为83年以前为三侧向、七侧向测井曲线，以后为双侧向测井曲线。

一种判别是长庆一分部测井站为七侧向、长庆三分部测井站为三侧向测井，如果还有其它单位的侧向测井均为三侧向测井。

另一种判断是从测井地面仪器类型确定：SJD-581为三侧向和七侧向测井，801或83、3700等数控测井为双侧向测井）双侧向(深) RLLD(浅) RLLS微侧向 RMLL微球聚焦 MSFL微球(冲洗带电阻率) RXO MSFL(泥饼电阻率) RMC RMC微球(屏流比) PLS双感应深(电导率，毫西/米) CID中(电导率，毫西/米) CIM八侧向(电导率，毫西/米) CIL8声波时差 AC中子 CNL密度 DEN密度(地层体积密度) ρb DEN(泥浆补偿量) Δρ CORR井温（裸眼） TM声幅(固井质量检查) CBL井温(固井质量检查) GT水泥胶结指数 BI声波变密度 VDL全波列 WF1、WF2地温梯度 DWT井斜角 DEV井斜方位角 DAZ注:1.因716文件曲线代码只能在4位以内，为此编写代码长度最多不超过4位。

地球物理测井基本原理

层中涡流的强度与地层电导率有近似 的正比关系。 发射线圈
测量范围 小于100Ω.m
深感应。探测半径为1.62米，中感应探测半径为0.8米。
适合于淡水泥浆、油基泥浆条件，中低阻剖面。
2.常规测井方法
2.1.3感应测井
感应对水层比侧向更为敏感
2.常规测井方法
2.1.4自然电位测井
自然电位测井，就是测量井中自然电场电位。sp一般 是由以下两种原因造成的：一种是由地层水和泥浆滤 液之间离子的扩散作用和岩粒对离子的吸附作用（电 化学电动势）产生的；另一种是由地层压力不同于泥 浆柱压力时在岩石空隙中产生的液体过滤作用（动电 学电动势）产生的。
1.测井方法概况
这些测井方法记录了电缆测井设备的不同发展阶段 1、模拟记录阶段 半自动测井仪 （第一代） 50年代引进51型电测仪 JD—581多线型电测仪 （第二代） 2、数控测井阶段 70年代3600数字测井仪 （第三代） 80年代CLS-3700、CSU 、DDL数控测井仪 （第四代） 3、数控与成像测井并存阶段 90年代ECLIP-5700、MAXIS-500 、EXCELL-2000成像 测井仪 （第五代） 目前在电缆测井的基础上,开展了随钻测井,项目都包括在电 缆项目之中.
普通电法测井原理图
2.常规测井方法
2.1.1普通电法测井
梯度电极系：不成对电极到靠近它的那个成对电极之间的 距离大于成对电极间距离的电极系 电位电极系：不成对电极到靠近它的那个成对电极之间的 距离小于成对电极间距离的电极系
2.常规测井方法
2.1.1普通电法测井-微电极测井
为提高纵向分辨能力而设计 出的一种贴井壁测量的特殊 装置称为微电极。 一般微电极系的结构如 图，在微电极主体上，装有 三个弹簧片扶正器，弹簧片 之间的夹角为1200，在其中 一个弹簧片上有硬橡胶绝缘 板把供电电极A和测量电极 M1M2按直线排列，微电极 曲线是由微电位和微梯度两 条电阻率曲线组成的。

测井公司测井技术交流


世界测井技术的发展的现状
测井技术发展状况
发展阶段 地面系统 测量方式 传输 模拟测井 （1964年以前） 检流计光点照相记录仪 单测为主 数字测井 （1965-1972） 数字磁带记录仪 部分组合 单向编码传输 数控测井 （1973-1990） 计算机控制测井仪 多参数组合 双向可控数据传输（100kbps） 成像测井仪 多参数阵列组合 双向可控数据传输（500kbps） 成像测井 （1990年以后）
七测向、三测向（1951）
电阻率 感应（1948）、深聚焦感应 （1958）
双测向（1978）、四臂地 层倾角（1969）
双感应（1963） 介电测井（1975）
地层学高分辨率地层倾角 （1982） 地层微电阻扫描（1985）
数字感应（1984） 电磁波传播测井（1984）
方位电阻率成像（1992） 全井眼微电阻率成像（1992）
▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲
▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲
温 度
井眼特性测井 补偿声波测井 低频偶极声波测井 ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲
▲ ▲
岩石 机械 特性
全波列声波测井
交叉偶极声波测井 四臂独立井径 ▲
▲
▲ ▲ ▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲ ▲
Atlas
Halliburton
3600 3700 5700
Execll2000
CBLL/ STAR-Ⅱ/ XMAC
EMI/CAST /MRIL-P/
WAVESONIC
FMT/HHⅡ/DEV/AZI M

测井技术基础知识


③定性识别油气水层，如用2.5米、4米曲线结合自然电位曲
线判断储层的含油性等。 ④用0.45米曲线确定井壁取心的深度。 ⑤校正曲线的深度。如用0.45米曲线将一口井的所有曲线进 行深度匹配等。
电法测井
1、 普通电阻率测井
梯度电极系和电位电极系两种。 （1） 梯度电极系 国产数控中的0.45米、2.5米、4米、6米等曲线都属于底部梯度视电阻率曲线 2.5梯度视电阻率曲线的主要作用为： a、绘制单井综合录井图； b、地层对比，进行地层划分； c、简单分析储层的物性、含油性。 d、分析地层水性质的变化。 0.45m底部梯度电阻率曲线 主要用法： a、确定岩层顶、底界面； b、跟踪井壁取芯； c、校深。
1 、模拟记录阶段
中国在解放前的油气的勘探中 就使用了这一阶段的测井技术，如 1948 年 9 月在玉门油田的 I-25 井、 1955 年 10 月克拉玛依油田的克 1 井 等。即采用高灵敏度的检流计测量 回路电流得到探测系统测量端间的 电位差的变化，反映地层物理参数 如电阻率、声波时差随深度变化， 记录在相纸上或胶片上，即所谓的 模拟测井记录。模拟记录测井的缺 点是采集数据量小，传输速度低。 如勘探初期到七十、八十年代中期 使用老横向测井和 JD581 测井均属 此类。
微电极测井
微电极测井是在普通电极系电阻率测井的基础上发展起来的。微电极系 就是电极和电极距都很小的电极系。由于微电极系列中微电位与微梯度探测 深度不同，因此它们在渗透层与非渗透层的测井值表现明显不一致。在非渗 透性泥岩处二者基本重合，在渗透性砂岩处表现为明显的幅度差。
M1
A
梯度
因为该仪器是贴井壁进行测量的，若井 眼跨塌严重致使仪器与井壁接触不好，会直 接影响测量结果。
序号
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 为了能获得优质的测井曲线，该仪器要求测井时
居中良好，所以至少加装了3个橡胶扶正器。橡 胶扶正器应该安装在接收探头的底部和发射探头 的顶部。不要在发射探头和接收探头之间安装任 何扶正器。除非有特殊情况如大 度的小井眼井 （绝 体弯曲可能碰到井壁），否则会影响波形的 特性。与SDDT组合测井时，不要在2只仪器之间 连接柔性短节，也不要在SDDT上加装铁质扶正 器，否则会影响磁力计的读值。如果与中子密度 组合测井，应该考虑加一支柔性短节，以解决居 中与偏心的冲突。
第二章 仪器技术指标
• 仪器总长：10.51米，重470磅，213公斤。 • 仪器外径：3.625 in • 适宜井眼范围： 4.5 in～16 in • 承受压力：20000 psi • 耐温指标：300F/149c • 最大弯曲度和抗拉强度：20度/30米，45
吨。
仪器连接图
第三章 仪器组合
典型阵列声波测井滤波配置在下表中列出：
•硬
中 软
地层 类型
单极时差窗口 30－160µsec/ft 60－190µsec/ft 30－210µsec/ft
DX/DY时差窗口 70－250µsec/ft 10－400µsec/ft 15－550µsec/ft
单极滤波 器
偶极滤波器
5－15kHz 1.2－ 4.5kHz 5－15kHz 1.பைடு நூலகம்－ 3.2kHz 5－15kHz 0.8－ 2.5kHz
• 测井仪由 4 部分组成 : 发射控制部分、发射
器/绝缘体、接收探头部分、主电子线路部 分。它有 3个发射器（单极子， X 偶极子和 Y偶极子），以及按8共面“环”排列的32 个接收器，每个共面“环”上有与仪器轴 线垂直安装的 4 个相差 90 度的接收器。发 射器每发射一次， 8 组接收阵列的 32 个接 收器将记录 32 条波形曲线。也就是说，对 于每1个发射序列或每 1个深度点可获得 96 条波形，其中包括32条单极波形，32条XX偶极波形和32条Y-Y偶极波形。
•
• Flash table 表也是非常主要的 • 在Flash table 参数设置中“Lower travel
•
time”和 “Upper travel time”设置时应当仔细。 这种参数用于单极和偶极时差的适时计算。虽然 错误的设置并不会影响数据的记录和计算，但在 各自的图中它会让DT曲线不能跟随相似度曲线。 注意设置的Flash table参数值，应该与在 DGR/DISPLAY中的设置相同 Flash表中的滤波参数（比如： M_SL,M_SH,M_FL等）只是在许多情况下的一 个缺省选择。最终需要根据本地地质情况来选择 最合适的参数。
• 如果你将WSTT与其它要求偏心的仪器组合在一
起时，比如像密度和中子，你应该考虑在仪器串 上接一个或者更多的柔性短节。它可以帮助减少 居中与偏心之间的冲突。另外好的实践是将防转 短节接在D4TG下面以避免过度的仪器旋转。当 WSTT必须偏心时，这变的由为重要。在这种情 况下，转动将使同一接收器序列将面向井眼低的 一面。重的偏心重量（像SDLT极板）将帮助控制 仪器方位与井眼相关。 如果仪器串上要连接SDDT(方位短节)，不要安 装任何柔性短节在WSTT和SDDT之间。
• 请保护接收器晶体。维护保养时用稠油脂
保护接收器晶体，避免由于井眼流体进入 接收器的压力补偿机械装置，从而被井内 岩石碎片塞紧
• 在接收探头和发射探头/绝缘体上有特制的铝筒
保护，以防止尖硬物划伤接受探头的晶体。建议 在运输仪器，井口连接仪器前，拆卸仪器后，都 带着保护筒，包括在地面检查仪器时也不必将保 护筒去掉。安装井口时，单独吊起发射器/绝 体 那一节，因为这节仪器材质软，过度的弯曲会损 坏内部的密封面导致漏油。吊装仪器前需检查油 面，在标尺刻度的2到3之间，理想位置在2.5英 寸。仪器下井前，在接收探头上涂抹一层稠硅脂 ， 以防止井内碎屑进入压力补偿装置而堵塞，从而 保护晶体。
EXCELL2000阵列声波简介
蒋 涛
1370队
第一章 基本原理
• 交叉偶极阵列声波测井仪是用偶极子源的
频率响应物性—横波在低频处有传播特征 频率而纵波在低频处无传播特征频率的声 波传播的基本特性，采用发射中心频率为 低频的偶极子源可以有效地抑制纵波，在 井壁附后近产生挠曲波，通过对挠曲波的 测量来计算地层的横波速度，从而达到测 量横波的目的。交叉偶极子阵列声波测井 仪通过利用单极纵波和偶极横波测量的组 合在硬地层和软地层中都能测得基础的声 波数据以及纵横波和斯通利波等的特征参
2.5 inches
• 由于阵列声波仪器本身不带有井斜方位和
井径数据，因此要获得地层的各向异性， 必须与能提供井眼几何结构和定位信息的 仪器组合下井。一般与四臂井径、方位短 节组合。井斜方位仪提供的信息可以帮助 偶极子声波仪器确定井眼和大地的坐标， 计算与井身和大地几何结构相关的最小和 最大应力场的方位，以及确定自然裂缝的 方向，从而优化钻井设计；四臂井径仪提 供的信息除了起到测井质量控制的目的， 还在与地层各向异性的研究有关的地质数 据解释中扮演重要的角色。
第四章 操作说明
• 测井操作时，应选择合适的MIT（master
instructions table）表。ＭＩＴ表包含控制Ｗ ＳＴＴ仪器工作的指令，还有接收探头的前放增 益，发射频率以及偶极源和信号标识。发射器的 频率有高，中，低之分，其选择的标准是使波的 输出信号最强，噪音最小，而又使斯通波处于不 饱和状态，通常选用高能量输出。如果对地层特 性不太了解，可以考虑用一种ＭＩＴ表下测，之 后再用另一种ＭＩＴ表上测。 ＭＩＴ表的选择基于以下３点：1、硬地层（纵 波时差小于１００μs/ft）：２.２ｋＨｚ；２、中 地层（纵波时差介于１００μs/ft和１２０μs/ft之 间）：１.５ｋＨｚ；３、软地层（纵波时差大于 １２０μs/ft）：１.２ｋＨｚ
•
• 如果你将WSTT与井径仪器组合在一起时，井径
（也包括带有连接的居中器）应该放置在WSTT 的上部。众所周知，井径和弓形弹簧居中器是机 械噪声源，它能影响到声波信号。噪声主要是由 它们连接部位的移动，仪器运动（速度变化）， 以及它们与井壁小角度刮动造成的。井径接在 WSTT仪器上部可使噪声源处于隔声体的上部， 因此，隔声体可以消弱到达接收器的噪声幅度。 如果没有声波隔声体以及仪器接在WSTT下面， 会造成噪音非常强的耦合到接收器上。
• 如果WSTT下面要接其它仪器，应该避免接太重
的仪器。测井波形应该不会受到直接耦合到隔声 体上的仪器波的影响。高幅度的仪器波能明显的 干扰地层信号，从而丢失地层信息。在阵列声波 下面组合非常重的仪器最终会影响到隔声体的性 能。隔声体内的弹簧用移动来减少声波能量在发 射器与接收器之间耦合。这些弹簧不应该被过度 延伸和过度压缩。在隔声体上过度的拉伸和压缩 能够在仪器上创造一个直接的声波路径，产生仪 器波。通常，如果在隔声体上的拉伸压缩力保持 在3500磅以下，仪器波影响到测井波形这种情况 是不会发生的。因此，通常避免在WSTT下悬挂 2000磅（空气中）以上的仪器。
第五章 仪器保养维护
• 由于压力补偿活塞必须能够自由活动，所
以每次施工完毕后，要求用高压水清除掉 活塞顶部和圆筒内壁的泥浆和岩石碎片。
• 请不要压力冲洗发射器晶体和接收器晶体。
因为发射器是由非常易脆的材料做成的， 容易被刺破和剪切断。发射器非常昂贵， 而且替换它们需要花费大量的工作。同样 过大的冲洗喷射压力也会损坏接收器。
