多极子阵列声波成像测井系统刘晓虹;刘俊;熊孝云;李欢【摘要】本文综合阐述了由中国石油集团测井有限公司研发的多极子阵列声波成像测井(MPAL)从仪器到采集和解释软件的产业化进程,对所采集的原始资料和软件处理的解释资料,在一致性和重复性等多个方面进行了对比,分析了相对误差.多极子阵列声波成像测井(MPAL)克服了软地层单极技术的局限性,在裂缝识别、气层识别以及储层压裂效果分析方面应用效果显著.【期刊名称】《中国矿业》【年(卷),期】2009(018)011【总页数】5页(P92-96)【关键词】阵列声波;产业化;对比;裂缝识别;气层识别;压裂效果;应用【作者】刘晓虹;刘俊;熊孝云;李欢【作者单位】中国地质大学(北京),北京,100083;中国石油集团测井有限公司华北事业部,河北,任丘,062552;北京世恒达科技有限公司(Geoshot);中国石油集团测井有限公司华北事业部,河北,任丘,062552;中国石油集团测井有限公司华北事业部,河北,任丘,062552【正文语种】中文【中图分类】P631.81多极子阵列声波测井仪MPAL（Multi-Pole Array Acoustic Logging Tool）是中国石油集团测井有限公司研制开发的新一代声波测井设备，经过产业化仪器的不断改进和现场试验资料的对比，取得了合格资料，同时对采集软件及资料处理解释软件进行了较大的改进和完善，2006～2009年，多极子阵列声波测井仪共测井40余口，取得了满意的资料，达到了技术推广的目的。

1.1 仪器组成仪器总长8.3m，总重320kg，它由发射电路短节、发射换能器短节、隔声体短节、接收换能器短节和接收控制采集电子线路短节等五部分组成。

该仪器的声系由1个单极子发射换能器、1个四极子发射换能器和2个相互正交的偶极子声波换能器及8个多极子接收站组成，每一个接收站具有单极子、正交偶极子和四极子声波的接收功能。

通过对32路接收信号的采集和处理可获得地层评价的各种声波信息。

多极子阵列声波测井仪多通道采集系统王莹【摘要】Designed is a multi-channel synchronous data acquisition system with high precision for multi-pole array sonic logging tool,which can work in high temperature downhole environment.This article introduces the circuit configuration and software design of this system.It uses digital signal processing and complex programmable logic device to control the single-chip with multichannel analog-digital conversion program,which can effectively reduce circuit board size and power consumption.For its acquisition parameters are controllable,the system has good versatility.The system only needs 2 circuit boards of 220 mm × 48 mm to do 16-channel synchronous data acquisition work.Testing result shows that this system has stable performances and can meet the requirement of the multi-pole sonic logging tool.%设计一种用于多级子阵列声波测井仪的高精度多通道同步数据采集系统,可工作于井下高温环境.介绍该系统的电路结构和软件设计思路.该多通道采集系统使用数字信号处理器和复杂可编程逻辑器件控制单片多通道模数转换芯片,有效减小了电路板体积和功耗.由于采集参数可控,该系统有较好的通用性,它完成16通道的采集任务只需要2片220 mm× 48 mm的电路板.测试结果表明,该多通道同步数据采集系统性能稳定,可满足仪器设计要求.【期刊名称】《测井技术》【年(卷),期】2013(037)003【总页数】5页(P302-305,313)【关键词】多极子阵列声波测井仪;数据采集;模数转换;可编程逻辑控制;测试【作者】王莹【作者单位】大庆钻探工程公司测井公司,黑龙江大庆163412【正文语种】中文【中图分类】P631.840 引言声波测井是地球物理测井中的主要测井方法之一，其目的是运用声波在岩层中的各种传播规律，测量所钻地层的地质和岩石物理参数，获取地层的油气藏存在与岩性等特征［1］。

声波测井仪器的原理及应用单位：胜利测井四分公司姓名：王玉庆日期：2011年7月摘要声波测井是石油勘探中专业性很强的一个领域。

它是一门多学科的应用技术，已经成为油田勘探、储量评估、油气开采等方面不可缺少的工具。

声波速度测井简称声速测井是利用声波在岩石中传播的速度来研究钻井剖面的一类物探方法，其方法是测量滑行波通过地层传播的时差 t（声速的倒数，单位us/ft）。

目前主要用以估算孔隙度、判断气层和研究岩性等方面，是主要测井方法之一。

数字声波测井仪，其中包括66667声波数字化通用短节和6680声波探头2部分。

能完成声波时差测井和水泥胶结测井，能与SL6000型地面系统和进口的5700型地面系统相配接。

正交多极子阵列声波测井(XMACII)将新一代的偶极技术与最新发展的单极技术结合在一起，提供了当今测量地层纵波、横波和斯通利波的最好方法。

当偶极子声源振动时，使井壁产生扰动，形成轻微的跷曲，在地层中直接激发出横波和纵波，根据正交多极子阵列声波资料得出的纵横、波速度比可识别与含气有关的幅度异常。

关键词：数字化；声波时差；声波变密度；阵列声波；声波全波列；目录第1章前言 (1)第2章岩石的声学特性 (2)第3章数字声波测井原理及应用 (3)3.1 数字声波测井原理 (3)3.2仪器的工作模式 (5)3.3时差计算 (5)3.4 数字声波测井仪器的性能 (6)3.5 SL6680测井仪器的不足 (7)3.6数字声波仪器小结 (7)第4章正交多极子阵列声波测井 (8)4.1 XMACII多极子阵列声波测井原理 (8)4.2 XMACII多极子阵列声波仪器组成 (9)4.3 XMACII多极子阵列声波的使用及注意事项 (10)4.4 应用效果及结论 (14)第5章声波测井流程及注意事项 (15)5.1 声波测井流程 (15)5.2 注意事项 (16)参考文献 (17)第1章前言第1章前言声波测井是近年来发展较快的一种测井方法。

专利名称：一种多极子阵列声波测试与刻度装置
专利类型：发明专利
发明人：黄飞,王晓冬,李文博,路涛,李剑,方璐,王水航,周国立,郭英才,刘伟
申请号：CN202110020443.7
申请日：20210107
公开号：CN112814663A
公开日：
20210518
专利内容由知识产权出版社提供
摘要：本发明公开了一种多极子阵列声波测试与刻度装置，包括仪器操作平台、地层模拟测试桶、升降装置、注水桶、手压泵、密封转接头、密封接头、密封堵头、护帽、压力表、承压阀门；其中，地层模拟测试桶设置在仪器操作平台的V型支撑槽内，密封接头、密封堵头、护帽、压力表、承压阀门设置在地层模拟测试桶上，所述水填充在所述地层模拟测试桶内，将多极子阵列声波仪器完全覆盖在水中，使用手压泵进行注水加压。

本发明装置可解决仪器出厂校验与刻度，换能器组件的测试与标定，整支仪器和单独部件不同组合测试、刻度和一致性调校，实现声波仪器远程技术支持、仪器故障检测及刻度，确保声波测井的正确性、降低仪器维护与技术支持成本。

申请人：中国石油天然气集团有限公司,中国石油集团测井有限公司
地址：100007 北京市东城区东直门北大街9号中国石油大厦
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：贺小停
更多信息请下载全文后查看。

（测井、地震和地质在复杂储层研究中的综合应用和预测技术）汇报内容一、储层预测研究的特点和面临的主要问题二、研究技术的主要进展和实例分析二三、储层预测技术的主要发展方向储层预测研究的特点和面临的主要问题•开发地质研究的核心问题：储层的预测与研究又是其中的关键，•基于岩石地球物理响应的开发测井和波动在弹性介质中的运动学和动力学特性的开发地震勘探，是储层综合研究的两大主要学和动力学特性的开发地震勘探是储层综合研究的两大主要手段。

开发测井特点：多信息、极高的纵向分辨率高精度测井地震勘探特点：纵向分辨率低，制约点!储层预测研究的特点和面临的主要问题地震技术具有空间覆盖面广，数据量大的特点，是油藏描述的主要技术手地震技术具有空间覆盖面广数据量大的特点是油藏描述的主要技术手段之一。

早期的地震技术主要用于确定地下油气藏的构造，随着三维地震和各种提高地震分辨率的采集、处理和解释技术的出现，人们开始把地震引入到解决油田开发问题的油藏描述和动态监测中．出现了开发地震（Development Geophysics）或储层地震(Reservoir Geophysics)新技术．它们在方法原理上与以往的地震勘探并没有本质的差别，所谓开发地震就是在勘探地震的基础上，充分利用针对油藏的观测方法和信息处理技术，结合地质，测井和各种测试和动态资料，在油气田开发过程中，对油藏特征进行横向预测和完整描述。

地震反演、储层特征重构与特征反演、地震属性分析与烃类检测、相干体分析、定量地震相分析、地震综合解释与可视化、井间地震、VSP、时间延迟地震、多波地震及分辨率足够高的地面三维地震等缺点是，纵向分辨率低，这是储层预测和描述中的主要制约点。

储层预测研究的特点和面临的主要问题在储层预测研究中具有指导作用，储层预测和表征已经远远不是在储层预测研究中具有指导作用储层预测和表征已经远远不是以单一的地质研究来解决问题，而是由一般的单学科研究向多学科综合表征的方向发展与测井地质解释、地震地层学紧密结合，可更有效地发挥储层沉积学的作用。

声波测井仪器的原理及应用单位：胜利测井四分公司姓名：王玉庆日期：2011年7月摘要声波测井是石油勘探中专业性很强的一个领域。

它是一门多学科的应用技术，已经成为油田勘探、储量评估、油气开采等方面不可缺少的工具。

声波速度测井简称声速测井是利用声波在岩石中传播的速度来研究钻井剖面的一类物探方法，其方法是测量滑行波通过地层传播的时差 t（声速的倒数，单位us/ft）。

目前主要用以估算孔隙度、判断气层和研究岩性等方面，是主要测井方法之一。

数字声波测井仪，其中包括66667声波数字化通用短节和6680声波探头2部分。

能完成声波时差测井和水泥胶结测井，能与SL6000型地面系统和进口的5700型地面系统相配接。

正交多极子阵列声波测井(XMACII)将新一代的偶极技术与最新发展的单极技术结合在一起，提供了当今测量地层纵波、横波和斯通利波的最好方法。

当偶极子声源振动时，使井壁产生扰动，形成轻微的跷曲，在地层中直接激发出横波和纵波，根据正交多极子阵列声波资料得出的纵横、波速度比可识别与含气有关的幅度异常。

关键词：数字化；声波时差；声波变密度；阵列声波；声波全波列；目录第1章前言 (1)第2章岩石的声学特性 (2)第3章数字声波测井原理及应用 (3)3.1 数字声波测井原理 (3)3.2仪器的工作模式 (5)3.3时差计算 (5)3.4 数字声波测井仪器的性能 (6)3.5 SL6680测井仪器的不足 (7)3.6数字声波仪器小结 (7)第4章正交多极子阵列声波测井 (8)4.1 XMACII多极子阵列声波测井原理 (8)4.2 XMACII多极子阵列声波仪器组成 (9)4.3 XMACII多极子阵列声波的使用及注意事项 (10)4.4 应用效果及结论 (14)第5章声波测井流程及注意事项 (15)5.1 声波测井流程 (15)5.2 注意事项 (16)参考文献 (17)第1章前言第1章前言声波测井是近年来发展较快的一种测井方法。

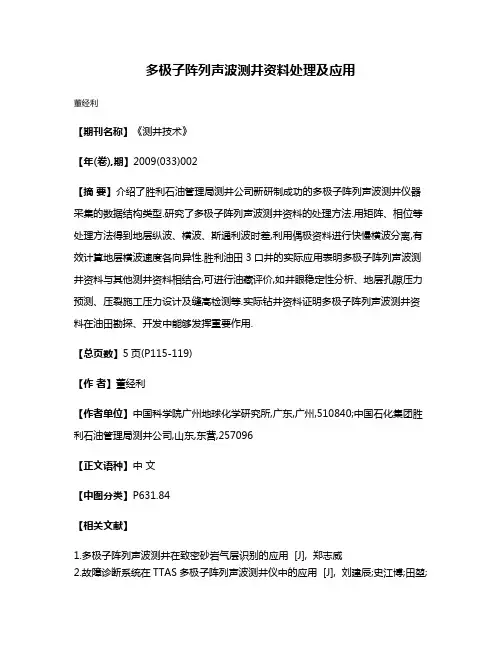

多极子阵列声波测井资料处理及应用
