【CN209916148U】一种腹腔镜下穿刺器定位器【专利】

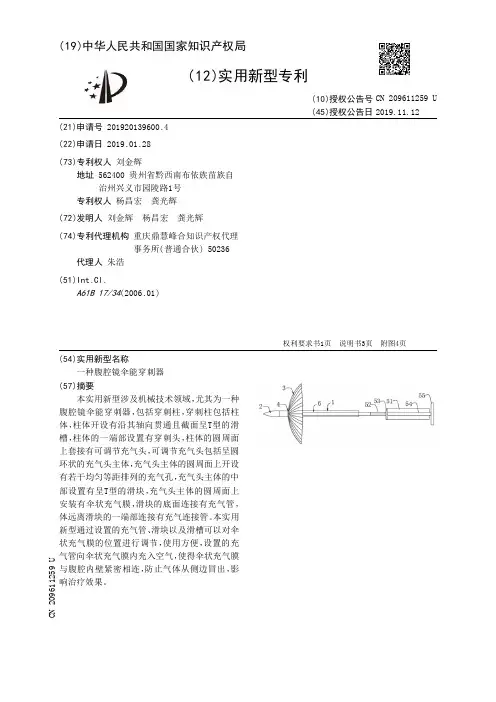

专利名称：一种腹腔镜伞能穿刺器专利类型：实用新型专利
发明人：罗天平,张琪
申请号：CN201920022158.7
申请日：20190108
公开号：CN209932918U
公开日：
20200114
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种腹腔镜伞能穿刺器，包括穿刺器本体，穿刺器本体的一端设置有穿刺鞘管，穿刺鞘管上设置有穿刺器伞能保护装置，穿刺器伞能保护装置包括固定杆，固定杆的内部设置有贯穿固定杆两端的穿刺通道，固定杆的顶端紧密焊接有固定片。

本实用新型的保护装置放在穿刺鞘管外部，穿刺鞘管内插入穿刺针，穿刺到腹腔之后，把穿刺器伞能保护装置撑开，然后调整穿刺器伞能保护装置的位置，最后把穿刺针拔出，把穿刺鞘管留在腹壁上，把穿刺器伞能保护装置留在腹腔中并且紧贴腹壁内膜，然后再用腔镜操作杆通过套筒进入腹腔，进行操作。

申请人：常州市中医医院
地址：213000 江苏省常州市和平北路25号
国籍：CN
代理机构：北京卓岚智财知识产权代理事务所(特殊普通合伙)
代理人：郭智
更多信息请下载全文后查看。

专利名称：腹腔镜手术用穿刺器
专利类型：发明专利
发明人：万建峰,黄建设,孙东明,马博平,曹奇申请号：CN201510200947.1
申请日：20130930
公开号：CN104958093A
公开日：
20151007
专利内容由知识产权出版社提供
摘要：本发明涉及一种腹腔镜手术用穿刺器，其弹性密封件包括：呈圆锥形的锥面薄壁部和连接在该锥面薄壁部底部的环形部；锥面薄壁部上设有扇形缺口；在所述扇形缺口边缘上的至少所述顶端边缘的壁厚小于所述锥面薄壁部的其余部分。

和/或，所述锥面薄壁部上的至少在与所述扇形缺口相对的区域，从锥面薄壁部底部至顶端的壁厚由厚逐渐变薄。

本发明中，所述扇形缺口边缘上的至少所述顶端边缘的壁厚较薄，利于所述顶端边缘紧密包裹、贴合在穿刺杆或其他手术器械上，且利于所述多个弹性密封件上的顶端边缘的张力均匀分布，避免因张力分布不均而出现个别顶端边缘发生隆起的情况，因此具有更好的包裹性和气密性。

申请人：常州市新能源吻合器总厂有限公司
地址：213000 江苏省常州市钟楼区钟楼经济开发区水杉路51号
国籍：CN
代理机构：南京同泽专利事务所(特殊普通合伙)
代理人：蒋全强
更多信息请下载全文后查看。

一种穿刺器技术领域本发明涉及医疗设备领域，尤其是涉及一种密封结构，以及应用该密封结构的穿刺器。

背景技术穿刺器是腹腔镜手术中的一种常用工具，在手术时先在患者的脐部刺入充气针，同时向腹腔内注入气体，用以扩充腹腔空间，然后通过穿刺器刺入腹腔，形成通道，便于手术的操作，在这个过程中气密性的重要性是显而易见的。

为了确保手术过程中患者腹部的气体不会泄露，穿刺器都设有密封结构。

现有的密封结构具有多种类型，常见的是具有“一字型”切缝或者“十字型”切缝的密封膜，其中“十字型”切缝的各条切痕长度均相等，使用时，穿刺杆可以自由的从切缝处穿过密封膜，而当穿刺杆从切缝抽离后，密封膜又能够快速的复原，从而恢复密封环境。

然而此两种密封膜均存在缺陷：“一字型”切缝的切痕少，密封膜强度强，开口的复原性能好，但是这也导致器械在通过时需要克服更大的阻力，即通过性差；“十字型”切缝的四周均具有切痕，密封膜强度的逊于开有“一字型”切缝的密封膜，故器械可以比较容易的通过，但是这也导致密封膜在器械离开后无法及时恢复原状，即复原性差。

发明内容为了克服现有技术的不足，本发明提供一种穿刺器，用于解决现有穿刺器的密封结构无法兼具通过性与复原性的问题。

本发明解决其技术问题所采用的技术方案是：一种穿刺器，包括导管、支座、充气结构、第一密封组件与第二密封组件；支座与导管的一端连接，导管与支座上具有沿轴向贯通的通道，充气结构设于支座上并与通道连通；第一密封组件可分离地连接于支座上，以用于有器械使用时的密封；第二密封组件连接于支座上，以用于无器械使用时的密封，其中第二密封组件包括密封主体与密封膜，密封主体内部设有空腔，该空腔在密封主体的两端形成开口，至少一端的开口由密封膜封闭，密封膜上设有穿透该密封膜的第一切缝，第一切缝的至少一侧设有短于第一切缝，且与第一切缝相交的第二切缝。

作为上述方案的进一步改进方式，第二切缝远离第一切缝的一端切入至加强筋内。

作为上述方案的进一步改进方式，密封膜具有两个对称分布的圆弧面，该两个圆弧面通过一平面连接，第一切缝位于平面上并沿平面的长度方向延伸，第二切缝越过平面后延伸至圆弧面之上；密封膜上还设置有用于增加复原速度的加强筋。

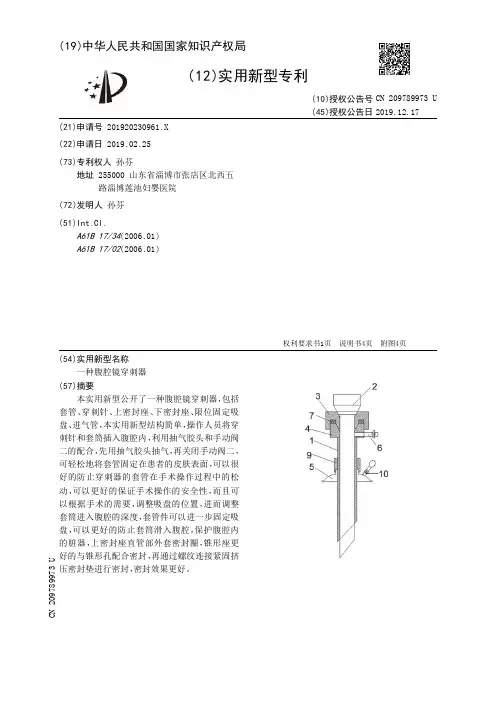

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920230961.X(22)申请日 2019.02.25(73)专利权人 孙芬地址 255000 山东省淄博市张店区北西五路淄博莲池妇婴医院(72)发明人 孙芬　(51)Int.Cl.A61B 17/34(2006.01)A61B 17/02(2006.01)(54)实用新型名称一种腹腔镜穿刺器(57)摘要本实用新型公开了一种腹腔镜穿刺器，包括套管、穿刺针、上密封座、下密封座、限位固定吸盘、进气管，本实用新型结构简单，操作人员将穿刺针和套筒插入腹腔内，利用抽气胶头和手动阀二的配合，先用抽气胶头抽气，再关闭手动阀二，可轻松地将套管固定在患者的皮肤表面，可以很好的防止穿刺器的套管在手术操作过程中的松动，可以更好的保证手术操作的安全性，而且可以根据手术的需要，调整吸盘的位置，进而调整套筒进入腹腔的深度，套管件可以进一步固定吸盘，可以更好的防止套筒滑入腹腔，保护腹腔内的脏器，上密封座直管部外套密封圈，锥形座更好的与锥形孔配合密封，再通过螺纹连接紧固挤压密封垫进行密封，密封效果更好。

权利要求书1页 说明书4页 附图4页CN 209789973 U 2019.12.17C N 209789973U权　利　要　求　书1/1页CN 209789973 U1.一种腹腔镜穿刺器，其特征在于：包括套管、穿刺针、上密封座、下密封座、限位固定吸盘、进气管，所述套管上部一体设置有下密封座，所述下密封座上部螺纹连接有上密封座，所述上密封座、下密封座之间设置有密封圈，所述下密封座上设置有锥形孔一，所述上密封座上设置有与锥形孔一对应的锥形座，所述上密封座、下密封座上设置有与套管对应的穿刺孔，所述进气管与下密封座上的穿刺孔连通，所述上密封座上部设置有与穿刺孔对应的锥形孔二，所述穿刺针设置在套管内部，所述穿刺针后端设置有手柄，所述手柄上设置有与锥形孔二对应的密封硅胶锥形座，所述套管外壁上设置有外螺纹一，所述限位固定吸盘上设置有与外螺纹一对应的内螺纹一，所述套管上设置有固定限位固定吸盘的套管件，所述限位固定吸盘上设置有抽气装置，所述套管、穿刺针的前端呈倾斜面尖角设置。

专利名称：一种腹腔镜手术用穿刺器专利类型：发明专利
发明人：温正德,骆珊,王维明,俞富祥申请号：CN201911156102.1
申请日：20191122
公开号：CN110772305A
公开日：
20200211
专利内容由知识产权出版社提供
摘要：本发明公开了一种腹腔镜手术用穿刺器，其技术方案要点是包括有穿刺芯和穿刺外壳，穿刺外壳呈空心筒状结构设置，穿刺外壳与穿刺芯之间设置有穿刺气囊，穿刺气囊包括由柔性材质合围形成的充气空腔，穿刺气囊上设置有充气部件，穿刺气囊包括有外充气部和设置在外充气部内壁上的内充气部，外充气部成空心筒状结构设置，外充气部内设置有通道，充气部件对穿刺气囊充气过程中外充气部向外膨胀伸出直至与患者腹壁密封抵接、内充气部逐渐充气膨胀直至封堵通道，外充气部的两端设置有充气延伸部，外充气部呈“工”字结构设置，该穿刺器能够保证穿刺管与切口处、穿刺管与手术器械之间的密闭性，防止气体外泄，使手术器械具有较广的操作范围。

申请人：温州医科大学附属第一医院
地址：325000 浙江省温州市瓯海区南白象街道上蔡村
国籍：CN
代理机构：北京祺和祺知识产权代理有限公司
代理人：吴新鹏
更多信息请下载全文后查看。

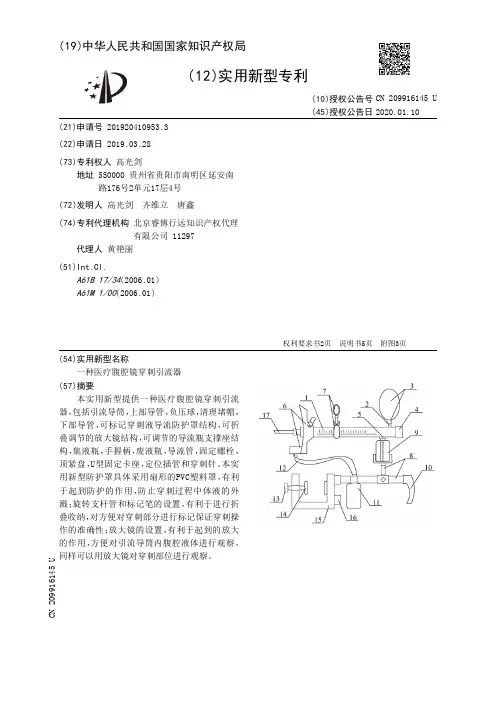

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920410953.3(22)申请日 2019.03.28(73)专利权人 高光剑地址 550000 贵州省贵阳市南明区延安南路176号2单元17层4号(72)发明人 高光剑　齐维立　唐鑫　(74)专利代理机构 北京睿博行远知识产权代理有限公司 11297代理人 黄艳丽(51)Int.Cl.A61B 17/34(2006.01)A61M 1/00(2006.01)(54)实用新型名称一种医疗腹腔镜穿刺引流器(57)摘要本实用新型提供一种医疗腹腔镜穿刺引流器，包括引流导筒，上部导管，负压球，清理堵帽，下部导管，可标记穿刺液导流防护罩结构，可折叠调节的放大镜结构，可调节的导流瓶支撑座结构，集液瓶，手握柄，废液瓶，导流管，固定螺栓，顶紧盘，U型固定卡座，定位插管和穿刺针。

本实用新型防护罩具体采用扇形的PVC塑料罩，有利于起到防护的作用，防止穿刺过程中体液的外溅；旋转支杆管和标记笔的设置，有利于进行折叠收纳，对方便对穿刺部分进行标记保证穿刺操作的准确性；放大镜的设置，有利于起到的放大的作用，方便对引流导筒内腹腔液体进行观察，同样可以用放大镜对穿刺部位进行观察。

权利要求书2页 说明书5页 附图3页CN 209916145 U 2020.01.10C N 209916145U权　利　要　求　书1/2页CN 209916145 U1.一种医疗腹腔镜穿刺引流器，其特征在于，该医疗腹腔镜穿刺引流器，包括引流导筒(1)，上部导管(2)，负压球(3)，清理堵帽(4)，下部导管(5)，可标记穿刺液导流防护罩结构(6)，可折叠调节的放大镜结构(7)，可调节的导流瓶支撑座结构(8)，集液瓶(9)，手握柄(10)，废液瓶(11)，导流管(12)，固定螺栓(13)，顶紧盘(14)，U型固定卡座(15)，定位插管(16)和穿刺针(17)，所述的上部导管(2)镶嵌在引流导筒(1)的上表面右侧位置并与引流导筒(1)的内部连通；所述的负压球(3)螺纹连接在上部导管(2)的上端位置；所述的清理堵帽(4)螺纹连接在引流导筒(1)的右端；所述的下部导管(5)镶嵌在引流导筒(1)的下表面右侧位置并与引流导筒(1)的内部连通；所述的可标记穿刺液导流防护罩结构(6)设置在引流导筒(1)的外表面左侧位置；所述的可折叠调节的放大镜结构(7)固定在引流导筒(1)的外表面左侧位置；所述的集液瓶(9)螺纹连接在下部导管(5)的下端；所述的手握柄(10)安装在可调节的导流瓶支撑座结构(8)的右端；所述的废液瓶(11)安装在可调节的导流瓶支撑座结构(8)的下表面左侧位置；所述的导流管(12)分别与可标记穿刺液导流防护罩结构(6)和废液瓶(11)相连接；所述的固定螺栓(13)从左到右螺纹连接在U型固定卡座(15)左侧垂直段的中间位置；所述的顶紧盘(14)分别胶接在U型固定卡座(15)的右侧设置在垂直段的左侧中间位置和固定螺栓(13)的右端位置；所述的定位插管(16)分别螺钉连接在U型固定卡座(15)的右侧上下两部位置；所述的穿刺针(17)螺纹连接在引流导筒(1)的左侧中间位置并与引流导筒(1)的内部连通；所述的引流导筒(1)；所述的可标记穿刺液导流防护罩结构(6)包括连接套筒(61)，防护罩(62)，旋转支杆管(63)，标记笔(64)，体液接收盒(65)，导流连接管(66)和手动控制阀(67)，所述的防护罩(62)一体化设置在连接套筒(61)的左侧位置；所述的旋转支杆管(63)轴接在连接套筒(61)的正表面右上侧；所述的标记笔(64)插接在旋转支杆管(63)的内部上侧位置；所述的体液接收盒(65)胶接在防护罩(62)的左侧下部位置；所述的导流连接管(66)胶接在体液接收盒(65)的下表面中间位置并与体液接收盒(65)的内部连通；所述的手动控制阀(67)螺纹连接在导流连接管(66)的左侧中间位置。

专利名称：腹腔镜用穿刺器专利类型：实用新型专利
发明人：段亚南,路新
申请号：CN201822224089.6申请日：20181227
公开号：CN209404899U
公开日：
20190920
专利内容由知识产权出版社提供
摘要：本实用新型公开一种腹腔镜用穿刺器，涉及医疗器械技术领域，以解决现有的手术器械的直径与穿刺器套管内径不匹配的技术问题。

本实用新型所述的腹腔镜用穿刺器，包括：穿刺锥、转换盖、定位盖和穿刺套管；定位盖固定在穿刺套管的一端，转换盖与定位盖可拆卸连接，穿刺锥依次穿过转换盖、定位盖和穿刺套管；手术过程中需要更换腔镜器械时，根据腔镜器械的直径选用相应规格的转换盖。

申请人：北京派尔特医疗科技股份有限公司
地址：102200 北京市昌平区科技园区火炬街28号1号楼三层
国籍：CN
代理机构：北京超凡志成知识产权代理事务所(普通合伙)
代理人：赵志远
更多信息请下载全文后查看。

专利名称：腹腔镜穿刺器
专利类型：实用新型专利
发明人：舒珊
申请号：CN201520759955.5申请日：20150928
公开号：CN204995559U
公开日：
20160127
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种腹腔镜穿刺器，主鞘管的一端为手柄，主鞘管的内部套设有穿刺针，主鞘管的另一端围绕主鞘管一周设置有气囊，主鞘管内壁上设置有充气管，充气管的一端与气囊相连接，主鞘管的手柄处设置有充气阀，充气管的另一端与充气阀相连接，主鞘管的手柄处设置有侧孔，主鞘管的外壁上设置有凹槽，凹槽内卡设有温度传感器，温度传感器通过线路连接有温度显示器。

本实用新型结构简单，设计紧凑，使用方便，主鞘管下端的气囊设计能够使穿刺器固定于切口下边缘避免滑脱，气囊能够防止外界中的CO直接沿穿刺创面进入皮下组织，减少皮下气肿等并发症的发生，主鞘管外壁上的温度传感器能够实时对腹腔中的温度进行监控，使腹腔镜手术顺利进行。

申请人：无锡市第四人民医院
地址：214062 江苏省无锡市滨湖区惠河路200号
国籍：CN
代理机构：无锡市大为专利商标事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种下腹部穿刺定位固定装置
专利类型：发明专利
发明人：钟薏,李芸,周张杰,吴婷婷,付淑娟,张士强,杨蕴,蒋海燕,夏晓婷,吕俊强,杜博倩
申请号：CN201811549154.0
申请日：20181218
公开号：CN109498123A
公开日：
20190322
专利内容由知识产权出版社提供
摘要：本发明公开了一种下腹部穿刺定位固定装置，包括定位贴与固定器，所述定位贴为多孔的双面黏性胶布：所述固定器由上下两部件构成，上部件为长圆柱体，下部件为扁圆柱体，所述上部件和下部件固定连接；所述固定器内设有一贯通上下两端的纵向孔道：所述纵向孔道的长度小于穿刺针头的长度；所述固定器的下部件内设有一贯通左右两端的横向孔道；所述纵向孔道与所述横向孔道在所述固定器的下部件内相连通；所述横向孔道内设有内螺纹，与从其两端旋入的螺栓螺杆上的外螺纹相吻合，所述螺栓螺杆的长度大于所述下部件的半径。

申请人：上海市中西医结合医院
地址：200082 上海市虹口区保定路230号
国籍：CN
代理机构：上海精晟知识产权代理有限公司
代理人：冯子玲
更多信息请下载全文后查看。

专利名称：一种腹部放疗精准定位装置专利类型：实用新型专利
发明人：倪婷婷,蒋莹,李馨
申请号：CN201821450577.2
申请日：20180905
公开号：CN209451162U
公开日：
20191001
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种腹部放疗精准定位装置，包括拱形支撑杆一、拱形支撑杆二、固定杆一、固定杆二、空心滑板、连接板、防护罩、万向接头，防护罩上开有矩形通槽，矩形通槽内设有遮光结构，遮光结构由抽拉铅板一和抽拉铅板二组成，本实用新型通过分别向两侧抽出抽拉铅板一和抽拉铅板二，调整照射面积大小，滑动空心滑板和连接板，调整放疗照射位置，转动万向接头，调整照射角度，实现针对腹部的精准放疗。

总之，本实用新型设计合理，操作简单，适合腹部精准放疗。

申请人：贵州省人民医院
地址：550002 贵州省贵阳市南明区中山东路83号
国籍：CN
代理机构：北京栈桥知识产权代理事务所(普通合伙)
代理人：潘卫锋
更多信息请下载全文后查看。

专利名称：腹腔穿刺定位装置
专利类型：实用新型专利
发明人：邢延清,孙琳,孙爱云,陈玉爱,李新文申请号：CN200920023551.4
申请日：20090317
公开号：CN201365961Y
公开日：
20091223
专利内容由知识产权出版社提供
摘要：一种腹腔穿刺定位装置，属于医疗辅助器械技术领域，它由固定带(1)、压块(2)组成，其特征在于固定带(1)中部设有通孔，两端分别设有相互对应的粘结丝(3)，通孔上面的固定带(1)内壁上固定着圆柱形压块(2)，圆柱形压块(2)轴心处设有内径与通孔相同并相通的定位孔(4)。

本实用新型的优点：结构简单，使用方便，在进行腹腔穿刺手术时，固定带内壁上的压块紧贴腹腔表面并使定位孔对准靶器官，定位准确，进针深度容易把握，手术效果好，患者痛苦小。

申请人：邢延清
地址：255036 山东省淄博市张店区共青团西路54号淄博市中心医院感染性疾病科
国籍：CN
更多信息请下载全文后查看。

专利名称：一种腹腔穿刺器
专利类型：发明专利
发明人：仝小冬,郑红连,吴君杰,戴维申请号：CN201710438511.5
申请日：20170612
公开号：CN107115136A
公开日：
20170901
专利内容由知识产权出版社提供
摘要：本发明公开了一种腹腔穿刺器，属于医疗器械领域。

本发明的一种腹腔穿刺器，包括能够依次组装在一起的穿刺针组件、密封阀组件和鞘管组件，所述的穿刺针组件包括穿刺芯杆和设于穿刺芯杆一端的穿刺头，所述的密封阀组件包括设于阀体内的阻气阀，所述的鞘管组件包括鞘管、设于鞘管一端的鞘管座和设于鞘管座内的取物阀，所述的阻气阀包括中心设有开口的呈一体喇叭状结构的阀壁，所述的阀壁的坡度由阀壁中心开口向阀壁外周逐渐减小。

本发明通过对现有穿刺器进行改进，使穿刺器具有密封性好、穿刺力强、取物方便、结构紧凑、制作方便、使用灵活便捷等特点。

申请人：常州艾隆精密机械有限公司
地址：213000 江苏省常州市新北区薛冶路117号
国籍：CN
代理机构：南京知识律师事务所
代理人：高桂珍
更多信息请下载全文后查看。
