腹腔镜使用说明书

狼牌腹腔镜操作手册德国"狼"牌内窥镜(设备及器械)简要操作说明和保养A：操作说明一：单晶片(5512.001)摄录仪步骤1.打开电源开关。

2.以白色纱布为基准，镜子前端距白色纱布约2cm左右，按下白色平衡键(光纤必须跟镜子连接好，冷光源必须开启。

)或者由手术操作者按压摄像头上白色按钮3秒以上，也可调节白色平衡。

3.把光栅键打开，以消除手术过程中的反光现象。

4.打开图像亮度调节键，调节图像亮度或者由手术操作者直接按压摄像头上白色按钮1秒钟也可调节。

5.注意：摄像头及摄像电缆线不能浸泡、熏蒸。

二、三晶片(5516.001)摄录仪步骤1.打开电源开关。

2.以白色纱布为基准，镜子前端距白色纱布约2cm左右，按压白色平衡键(光纤必须跟镜子连接好，冷光源必须开启)或者由手术操作者按压摄像头左侧白色按钮3秒以上，也可调节白色平衡。

3.摄像头右侧黑色按钮为1.0-1.5倍放大按钮。

4.把光栅键打开，以消除手术过程中的反光现象。

5.打开图像清晰调节键，可调节低、中、高三个档位。

6.注意：摄像头及摄像电缆线不能浸泡、熏蒸。

三、三晶片(5507.001)摄像仪步骤1.打开电源开关2.白色纱布为基准，镜子前端距白色纱布约2cm左右，按压白色平衡键(光纤必须跟镜子连接好，冷光源必须开启)调节白色平衡。

3.把光栅键打开，以消除手术过程中的反光现象。

4.开启颜色自动跟踪调节键，可自动识别颜色深浅。

使图像达到最佳效果，避免颜色失真。

5.打开图像亮度调节键，可调节低、中、高三个档次的亮度。

可根据手术需要来设定。

6.注意：摄像头及摄像电缆线不能浸泡、熏蒸。

7.可在手动调色盘上调节所需要颜色。

四、氙灯(5123.001、5131.001)冷光源步骤1.打开电源开关。

2.开灯泡开启按钮，使灯泡工作。

3.进行亮度调节，亮度调节可分三种模式：A、整体照明模式，对直经较大的图像较为理想，物距发生变化时，可自动调节亮度。

B、局部照明模式，对于直经较小的图像较为理想，物距发生变化时，可自动调节亮度。

腹腔镜使用（技术）说明书尊敬的医师：感谢您选择我公司生产的腹腔镜产品。

杭州康友医疗设备有限公司是集研发、生产、销售、服务于一体的内窥镜系列产品专业生产单位，内部严格运行ISO9001—2008、ISO13485—2003质量管理体系，以满足顾客的需求为目的，致力于产品的创新和服务，希望我们的产品能以优越的性价比和完善的服务成为你无悔的选择。

产品正确合理的使用，将会有助于您更好地开展工作；为了您更好的开展工作，敬请您在使用本产品之前详细阅读本说明书，根据特定程序使用本产品。

若不遵照说明书中的使用说明和警告，可能给患者造成严重后果。

一、【型号规格】Ø5×315/00、300、700 Ø10×315/00、300、700Ø—最大插入部外径符号5、10—镜体外径标称值[单位：（mm）]×—连接符315—工作长度标称值[单位：（mm）]/—分隔符00、300、700—视向角名义值二、【结构组成】腹腔镜由硬性光学内窥镜组成，内窥镜由目镜、镜体和光纤接口部分构成。

1—目镜2—光纤接口3—镜体图1 腹腔镜相关部分示意图三、【产品功能特点】本公司生产的腹腔镜是由为医师观察腹部病变组织和手术部位而设计的，具有图像清晰，主观亮度好、视野大、透光性强、畸变像差小等特点；是医师进行腹腔镜检查和手术的得力助手。

内窥镜的工作视场模型如图2所示：四、【性能指标】内窥镜的光学性能基本参数见表2，机械性能基本参数见表3。

表2 内窥镜的光学性能基本参数五、【适用范围】临床适用于对患者行腹腔镜检查与治疗。

六、【检查方法与步骤】因腹腔镜使用较为复杂，需进行专门培训，故这里不作详细介绍。

但在使用前，内窥镜在操作规程下可得到合理保证的检查：检查产品：用目视法对产品进行检查，要确保它无锈蚀、无压痕、无划痕。

检查图像质量：通过光学视管应该能清晰地看到距离物镜端约30mm的文字七【适应症及禁忌症】1、腹腔镜检查的适应症应用各种检查方法均不能获得明确诊断的腹腔疾病，而因为各种原因而剖腹探查术又不宜施行的病例。

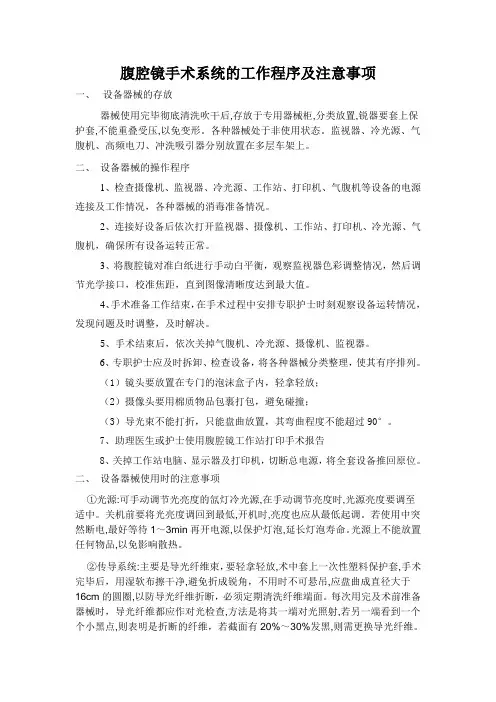

腹腔镜手术系统的工作程序及注意事项一、设备器械的存放器械使用完毕彻底清洗吹干后,存放于专用器械柜,分类放置,锐器要套上保护套,不能重叠受压,以免变形。

各种器械处于非使用状态。

监视器、冷光源、气腹机、高频电刀、冲洗吸引器分别放置在多层车架上。

二、设备器械的操作程序1、检查摄像机、监视器、冷光源、工作站、打印机、气腹机等设备的电源连接及工作情况，各种器械的消毒准备情况。

2、连接好设备后依次打开监视器、摄像机、工作站、打印机、冷光源、气腹机，确保所有设备运转正常。

3、将腹腔镜对准白纸进行手动白平衡，观察监视器色彩调整情况，然后调节光学接口，校准焦距，直到图像清晰度达到最大值。

4、手术准备工作结束，在手术过程中安排专职护士时刻观察设备运转情况，发现问题及时调整，及时解决。

5、手术结束后，依次关掉气腹机、冷光源、摄像机、监视器。

6、专职护士应及时拆卸、检查设备，将各种器械分类整理，使其有序排列。

（1）镜头要放置在专门的泡沫盒子内，轻拿轻放；（2）摄像头要用棉质物品包裹打包，避免碰撞；（3）导光束不能打折，只能盘曲放置，其弯曲程度不能超过90°。

7、助理医生或护士使用腹腔镜工作站打印手术报告8、关掉工作站电脑、显示器及打印机，切断总电源，将全套设备推回原位。

二、设备器械使用时的注意事项①光源:可手动调节光亮度的氙灯冷光源,在手动调节亮度时,光源亮度要调至适中。

关机前要将光亮度调回到最低,开机时,亮度也应从最低起调。

若使用中突然断电,最好等待1～3min再开电源,以保护灯泡,延长灯泡寿命。

光源上不能放置任何物品,以免影响散热。

②传导系统:主要是导光纤维束，要轻拿轻放,术中套上一次性塑料保护套,手术完毕后，用湿软布擦干净,避免折成锐角，不用时不可悬吊,应盘曲成直径大于16cm的圆圈,以防导光纤维折断，必须定期清洗纤维端面。

每次用完及术前准备器械时，导光纤维都应作对光检查,方法是将其一端对光照射,若另一端看到一个个小黑点,则表明是折断的纤维，若截面有20%～30%发黑,则需更换导光纤维。

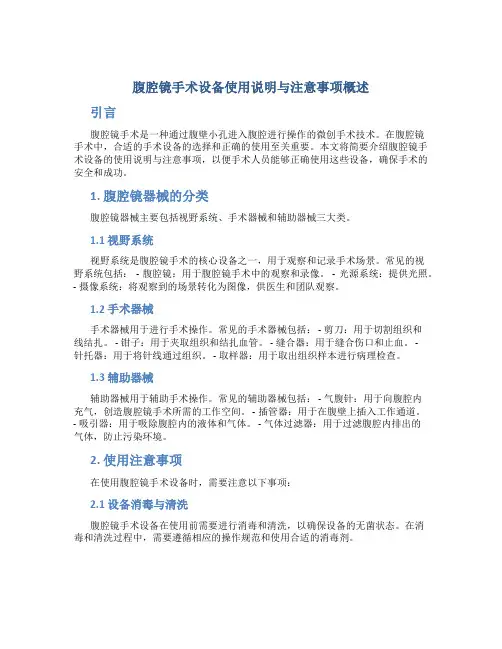

腹腔镜手术设备使用说明与注意事项概述引言腹腔镜手术是一种通过腹壁小孔进入腹腔进行操作的微创手术技术。

在腹腔镜手术中，合适的手术设备的选择和正确的使用至关重要。

本文将简要介绍腹腔镜手术设备的使用说明与注意事项，以便手术人员能够正确使用这些设备，确保手术的安全和成功。

1. 腹腔镜器械的分类腹腔镜器械主要包括视野系统、手术器械和辅助器械三大类。

1.1 视野系统视野系统是腹腔镜手术的核心设备之一，用于观察和记录手术场景。

常见的视野系统包括： - 腹腔镜：用于腹腔镜手术中的观察和录像。

- 光源系统：提供光照。

- 摄像系统：将观察到的场景转化为图像，供医生和团队观察。

1.2 手术器械手术器械用于进行手术操作。

常见的手术器械包括： - 剪刀：用于切割组织和线结扎。

- 钳子：用于夹取组织和结扎血管。

- 缝合器：用于缝合伤口和止血。

-针托器：用于将针线通过组织。

- 取样器：用于取出组织样本进行病理检查。

1.3 辅助器械辅助器械用于辅助手术操作。

常见的辅助器械包括： - 气腹针：用于向腹腔内充气，创造腹腔镜手术所需的工作空间。

- 插管器：用于在腹壁上插入工作通道。

- 吸引器：用于吸除腹腔内的液体和气体。

- 气体过滤器：用于过滤腹腔内排出的气体，防止污染环境。

2. 使用注意事项在使用腹腔镜手术设备时，需要注意以下事项：2.1 设备消毒与清洗腹腔镜手术设备在使用前需要进行消毒和清洗，以确保设备的无菌状态。

在消毒和清洗过程中，需要遵循相应的操作规范和使用合适的消毒剂。

2.2 设备组装与连接在使用腹腔镜器械之前，需要进行正确的组装和连接，保证设备的正常运作和安全使用。

同时，还需要检查器械是否完好无损，避免使用损坏或老化的器械。

2.3 使用技巧与操作规范腹腔镜手术设备的使用需要熟练掌握相应的使用技巧和操作规范。

操作人员应接受专业培训，熟悉设备的使用方法，并按照手术流程和操作规范进行操作，以确保手术的安全和有效。

腹腔镜手术器械使用说明书使用说明书一、概述腹腔镜手术器械使用说明书旨在向医疗专业人员提供使用腹腔镜手术器械的详细指南。

本说明书包含器械的使用方法、操作流程、安全注意事项等内容，帮助医疗专业人员正确、安全地完成腹腔镜手术。

二、器械清单以下是本套腹腔镜手术器械的清单：1. 腹腔镜主体：包括光源、摄像系统等组件；2. 术中辅助器械：包括手术钳、刀片、止血夹等；3. 腹腔松解器：用于解除组织黏附；4. 吸引器：用于吸引腹腔内液体和气体；5. 缝合器：用于缝合伤口。

三、使用方法1. 器械准备：确保器械表面无损坏、干净无油污；2. 穿刺步骤：先进行麻醉，然后在腹部打开一小孔，将腹腔镜主体插入腹腔；3. 摄像系统设置：调节光源亮度和对焦，确保清晰的视野；4. 术中辅助器械使用：根据手术需要选择合适的器械，进行切割、夹取、止血等操作；5. 腹腔松解器使用：使用腹腔松解器解除组织之间的黏附，提供手术操作空间；6. 吸引器使用：将吸引器插入腹腔，吸取腹腔内液体和气体；7. 缝合器使用：根据需要选择合适的缝合器，进行伤口缝合。

四、操作流程1. 手术准备：消毒器械、取出所需器械；2. 穿刺：在腹部打开穿刺口，并插入腹腔镜主体；3. 设置摄像系统：调节光源和对焦，确保清晰的视野；4. 辅助器械使用：根据需要选择合适的器械，进行手术操作；5. 腹腔松解：使用腹腔松解器解除组织黏附；6. 吸引腹腔内液体和气体；7. 缝合伤口。

五、安全注意事项1. 操作人员应经过相关培训，熟悉腹腔镜手术操作流程和器械使用方法；2. 使用前检查器械表面是否完好，防止使用损坏的器械；3. 使用过程中注意避免器械与电缆等因素产生摩擦，以免损坏器械和影响手术；4. 术中辅助器械使用时，应注意力度控制，避免损伤周围组织；5. 手术后，应及时对器械进行清洗和消毒，确保下次使用前的卫生安全；6. 操作时应严格遵守医疗器械的相关法律法规和操作规范。

六、维护与保养1. 使用后，应及时对器械进行清洗、消毒；2. 摄像系统和光源应定期检修和保养，确保正常运转；3. 操作人员应定期对手术器械进行检查，发现问题及时更换或修复；4. 器械存放时应避免受潮、受热和受直射阳光照射；5. 长期不使用时，应对器械进行包装，放置在干燥通风的地方。

腹腔镜使用说明腹腔镜是一种现代医疗设备，用于进行腹腔内手术。

它通过微小的切口，将腹腔镜插入患者的腹腔内部，实时显示手术画面并进行操作。

本文将介绍使用腹腔镜进行手术的步骤以及注意事项。

一、准备工作腹腔镜手术需要在无菌环境下进行，确保手术器械和操作区域的无菌。

在进行手术前，请准备以下物品：1. 手术器械：腹腔镜和相应的扩张器、钳子、剪刀等。

2. 手术器械清洁剂：用于清洁手术器械，确保无菌。

3. 医用手套、口罩、帽子：防止交叉感染，保护手术区域的无菌。

4. 消毒液：用于消毒手术区域的皮肤。

二、手术步骤1. 麻醉：对患者进行全身麻醉或者腹腔局部麻醉，确保患者无痛感。

2. 术前准备：将患者安置在手术床上，保持平躺位。

皮肤消毒，覆盖无菌巾等。

3. 切口：在患者腹部选择合适的位置进行小切口，在切口处插入扩张器，扩张腹腔，为腹腔镜的插入提供通路。

4. 插入腹腔镜：将腹腔镜从切口处插入腹腔内。

腹腔镜会实时显示手术区域的画面，并将其传输到显示器上，供医生操作。

5. 手术操作：在腹腔镜的辅助下，医生可以使用特定的手术器械进行手术。

腹腔镜可以提供更清晰、更具放大效果的视野，使医生能够进行准确的操作，减少手术创伤。

6. 手术完成：当手术完成后，将腹腔镜从切口处取出，关闭扩张器，并缝合切口。

三、注意事项1. 操作者需经过专业培训，熟悉使用腹腔镜的技术和操作规范。

2. 在手术前进行全面评估，包括患者的身体状况、手术适应症等，确保手术的安全性和有效性。

3. 需要特别注意手术区域的无菌，以防交叉感染。

所有使用的手术器械都要经过严格的消毒和清洁。

4. 在手术过程中，医生需谨慎操作，避免损伤周围组织和器官。

5. 在手术过程中，需要遵循医疗团队的协作，确保手术过程的顺利进行。

6. 手术后应密切观察患者的恢复情况，处理可能出现的并发症。

腹腔镜是一种广泛应用于临床手术的现代技术，它能够在保证患者安全的前提下，有效地减少手术创伤和恢复时间。

腹腔镜操作流程(可以直接使用，可编辑优秀版资料，欢迎下载）腹腔镜操作流程1、准备仪器设备及手术器械。

(1)准备腹腔镜仪器设备，合理摆放在内镜台车上，包括监视器、摄像主机、光源、气腹机、高频电刀、冲洗泵等。

（2）根据需要备超声刀和结扎速。

（3）准备已灭菌腹腔镜镜头、手术器械、超声刀头、导光束、气腹输出管、单极电凝线或双极电凝线等.2、根据手术要求摆放好内镜台车的位置及调整好监视器的位置。

3、接通各仪器设备电源,如监视器、摄像主机、光源、气腹机、高频电刀等。

4、接通CO2气源。

牢固连接CO2钢瓶与气腹机,打开CO2钢瓶总开关，调节CO2减压表输出压力（大于1㎏）。

5、打开气腹机。

按下气腹机电源开关，自检完成后,设定好气腹压力（一般成人为12-14mmHg，患儿为11 mmHg以下）备用。

6、开启无菌腹腔镜镜头、手术器械、气腹输出管、单极电凝线或双极电凝线等。

7、洗手护士将无菌（或无菌保护套套好的)摄像头数据线连接好镜头，并与导光束、气腹输出管、单极电凝线或双极电凝线等预留好适当长度,用纱布或专用固定绳编排后用鼠齿钳妥善固定在铺好的无菌单上，将设备端逐一递给巡回护士.8、正确连接各仪器管线，将气腹管、数据线、电刀线等插入对应插口.9、超声刀、高频电刀仪器自检.根据手术要求或手术医生习惯选择好设备工作模式，调节好输出功率，将脚踏板放置于合适位置备用。

10、当气腹针穿刺成功后，按下气腹机工作开关“start”键，待进气量显示超过0.2L后,按下高流量进气开关,建立气腹。

11、依次打开监视器、摄像主机、光源等仪器设备的电源开关，调节好亮度。

12、手术医生利用腹腔镜器械手术时,可根据手术需要和进展随时调整各仪器设备参数。

13、手术结束后，首先关闭CO2钢瓶总开关，再拔除气腹输出管，放余气至气腹机面板气源指示灯闪红灯后，再按下工作开关“stop"键，然后关闭气腹机电源开关。

14、将光源亮度调到最小，依次关闭摄像主机、光源、监视器、电刀等仪器的电源开关。

腹腔镜操作规程腹腔镜手术是一种微创手术技术，通过在腹腔内插入腹腔镜器械，借助显微镜进行观察和操作，旨在减少创伤和恢复时间，提高手术效果。

下面将介绍腹腔镜操作规程。

1. 麻醉准备腹腔镜手术需要进行全麻，患者应提前空腹，并接受术前评估。

术前需要进行麻醉医生的评估和讨论，确保患者适合进行腹腔镜手术。

2. 患者体位与固定患者应处于仰卧位，双下肢自然分开，腹部要求处于轻度躯干抬高的状态。

在进行操作前，需要固定患者的头部、手臂和双下肢，以确保操作的稳定性和安全性。

3. 注入气体在手术开始前，需要向患者腹腔内注入二氧化碳气体，以保持腹腔内的空间。

通常情况下，气体会从脐部插入腹腔造口，通过腹腔镜观察腹腔内情况。

4. 插入腹腔镜器械在确定好腹腔内的空间后，需要通过腹壁进行插入腹腔镜器械。

腹腔镜器械可以通过脐部或其他腹壁小切口插入。

5. 观察和操作腹腔镜器械的插入后，通过腹腔镜的视野，可以观察到腹腔内的器官和组织。

在观察的同时，也可以进行各种操作，如取样、切割、缝合等。

6. 出血控制在部分情况下，可能需要进行出血控制。

对于较小的血管出血，可以使用电凝或血管夹进行止血；对于较大的出血，可能需要转为开腹手术来进行控制。

7. 操作结束手术结束后，需要将腹腔镜器械逐个拔除，并进行伤口的处理。

伤口一般采用缝合封闭或贴敷皮肤胶布。

8. 术后观察和恢复手术结束后，患者需要进入恢复室进行观察，包括观察生命体征、伤口情况和术后并发症的发生。

术后恢复期间需要注意伤口护理、饮食调理和避免剧烈活动。

总结：腹腔镜手术作为一种微创手术技术，有着广泛的应用前景。

准确遵循腹腔镜操作规程，可以提高手术效果，减少手术创伤，促进患者的康复。

然而，腹腔镜手术也有其限制，包括操作难度、手术时间延长和一些特殊并发症的发生等。

因此，在进行腹腔镜手术时，需要医生具备丰富的经验和技术，以确保手术的安全和有效性。

同时，术前评估和术后观察也是非常重要的，以便及时发现并处理手术中和术后的问题。

腹腔镜系统操作规程腹腔镜系统是集检查、治疗、手术、图像显示为一体的全数码摄像系统，通过将腹腔镜镜头插入腹腔内，运用数字摄像技术使腹腔镜镜头拍摄到的图像通过光导纤维传导至后台信号处理系统，并且实时显示在专用监视器上。

然后医生通过监视器屏幕上所显示患者器官不同角度的图像，对患者的病情进行分析判断，并且运用特殊的腹腔镜器械进行手术。

(一)腹腔镜设备【组成】监视器、摄像系统、腹腔镜主镜、气腹机、冷光源、冲洗水泵、高频电刀、手术器械。

【操作流程】(1)检查各仪器电源插头与仪器是否插好，接通电源。

⑵将二氧化碳与气腹机相连，打开二氧化碳开关。

(3)打开气腹机电源开关，气腹机自检完成后待用。

当气腹针穿刺成功确定进腹腔后，打开进气开关。

(4)将摄像头的目镜端用镜头纸擦掉灰尘，套以无菌塑料套。

接机器端水平插入机器接口中，打开摄像机及监视器开关。

(5)将导光纤维插入冷光源机的光纤接口中，打开电源开关。

当镜头进入腹腔前，打开光源开关。

(6)将单极电刀负极板贴于患者身上肌肉丰厚处，将单极电凝线与单级电刀机器相连，打开电源开关。

也可根据手术需要向上或向下调节电切或电凝输出功率。

(7)手术结束后，关闭单级电刀电源，拔掉单极电凝线和负极板线。

(8)关闭冷光源时，先关闭光源开关，再关闭冷光源开关。

(9)关闭气腹机，步骤是：关闭进气开关一关闭二氧化碳开关一打开气腹机进气开关一放余气一关闭进气开关一关闭气腹机电源开关一将二氧化碳与气腹机分离。

(10)关闭摄像机、监视器电源开关。

切断仪器电源。

将电源线盘好系于仪器后，将仪器归位。

(二)器械的清洗、灭菌腹腔镜器械用后应根据其性能、结构及生产厂家要求分别采用不同的方法清洗。

为获得清洗最佳效果，从清洗剂、清洗工具到清洗的方法均有特殊要求。

清洗剂的选择，首选是酶清洗液，有较强的去污能力，它能迅速分解所有人体分泌物，对蛋白质、糖类、脂肪及碳水化合物充分有效。

【清洗工具】高压冲洗枪、软毛刷、软清洁布、脱脂棉球、擦镜纸、高压气枪等。

（三）安放穿刺套管技巧
1、置入腹腔镜套管 ①一定要上提脐部。 ②要合理应用手的各个部位，加以固定，避免一 下子穿入过深，不要一把抓的抓住Trocar的根 部使劲旋就算了。正确的握持方法应该是手掌 中心紧贴Trocar根部，手指伸直固定Trocar ③Z字形插入法。

（三）安放穿刺套管技巧

2、置入工作套管 常规选择左右下腹相当于麦氏点部位 做第二、第三穿刺点，必要时在耻骨联 合上做四、五个穿刺孔。透光法选择无 血管区。
（二） 输卵管妊娠手术技巧

保留输卵管的手术方法 1、壶腹部妊娠未破裂型者，可在输卵管最肿 胀部位作切口切开输卵管取胚。 2、输卵管妊娠破裂型者，可直接通过破裂口 取出其内组织物。 术后3 个月行输卵管通液术。
（二） 输卵管妊娠手术技巧



3、输卵管妊娠接近伞端,妊娠包块不大,表面张 力不大者,可直接行挤胚术,从输卵管近端向远 端方向挤压,反复挤压数次,直至组织物完全挤 出。 术后1 个月即可行输卵管通液术。 三种方法均注射甲氨蝶呤
（三）复杂子宫内膜异位症手术技巧

先予以水分离后,再剥除双侧卵巢上异位囊 肿病灶。若术中囊肿破裂,则使用生理盐水大 量冲洗术野,待术野清晰后,再剥出囊壁。若创 面大,则将卵巢边缘修整后镜下缝合1 针,粗糙 面涂抹透明质酸钠3～4. 5ml 。术中一般先处 理一侧,而后再处理对侧病变。使用双极电凝 钳处理粘连时,先从相对容易处理的病变侧着 手,边处理囊肿,边分离粘连。

术后使用透明质酸钠3ml～4. 5ml 涂抹在术 野病灶的创面上,结束手术。除有生育要求的 患者外,术后给予内美通口服1～2月。
（四）子宫肌瘤剔除手术技巧

首先病例手术选在月经干净的卵泡期进行， 其次；腹腔镜手术中除了少许蒂较细的浆膜下 肌瘤电凝切除外，剔除瘤体后主要采用镜下缝 合技术，不同深度的瘤腔行分层逐次缝合，包 括缝合黏膜层、肌层、浆膜层，以达到安全止 血的目的。

⑨
①电源开关
⑥
②灯泡寿命报警指示灯
③光源亮度调节旋钮
④灯泡工作正常指示灯
⑤光输出口
⑥接地端子
⑦光源散热口
⑧电源接口
⑨纤维导光束
⑦⑧
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PPT31页 )培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
注意事项
❖ 灯泡寿命报警灯如果呈现红色，则说明灯泡的使用已经 超过了450小时；如果报警灯呈红色并在闪动，则说明 灯泡的使用已经超过了500小时，必须立即更换。
使用注意事项
❖ 腹腔镜在使用过程中，其物镜容易被血液污染，或腹 腔镜从腹外的冷环境进入腹内的热环境后，导致图像 模糊，此时应将腹腔镜取出用碘伏纱布擦净血迹。
❖ 使用中尽量把腹腔镜和其他手术器械分开，防止互相 碰撞，损伤镜面。
❖ 严禁使用生理盐水清洗镜子，否则容易产生锈迹。 ❖ 当高温高压消毒完镜子后，一定要让镜子自然冷却，
腹腔镜手术设备使用说明与注意事项 概述(PPT31页 )培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PPT31页 )培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
①②
③④⑤
腹腔镜手术设备使用说明与注意事项 概述(PPT31页 )培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
❖ 摄像头建议用环氧乙烷气体消毒，尽量不要用浸泡 法消毒。为了延长摄像头的使用寿命，建议用灭菌 的塑料袋包裹在摄像头外面，而不用对摄像头进行 消毒。
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PPT31页 )培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt

腹腔镜使用说明书本使用说明书主要针对腹腔镜进行详细介绍和使用指导。

腹腔镜是一种微创手术技术，通过使用腹腔镜器械和高清摄像设备，医生可以在不开放腹腔的情况下进行内脏器官检查和手术治疗。

一、腹腔镜的基本构造和功能腹腔镜由以下几部分组成：1. 望远镜系统：包括光纤、透镜系统、高清成像设备等，用于提供清晰的视野；2. 动力系统：包括操作手柄和脚踏开关等，用于控制器械的运动；3. 器械系统：包括钳子、剪刀、插管等，用于进行手术操作。

腹腔镜的基本功能主要有以下几点：1. 视觉功能：通过望远镜系统提供高清的内脏器官图像，使医生能够清晰地观察病变部位；2. 操作功能：通过器械系统的灵活运动，医生可以进行切割、缝合、结扎等手术操作；3. 减少损伤：相较于传统开放手术而言，腹腔镜手术对患者的损伤更小，恢复更快。

二、腹腔镜的使用准备在进行腹腔镜手术前需要进行以下准备工作：1. 环境准备：手术室必须保持干净、整洁、无菌。

确保患者及操作团队服装整洁，佩戴洁净手术衣、口罩、手套等防护用具；2. 设备准备：检查腹腔镜设备是否正常工作，器械是否完整，充分准备所需的器械、材料和药品；3. 患者准备：患者需要提前禁食，并在手术前排空膀胱和结肠，防止手术过程中的意外发生。

三、腹腔镜的操作步骤腹腔镜手术一般包括以下几个操作步骤：1. 创建腹腔镜通道：在患者的腹壁上穿刺，通过导丝和扩张器逐渐扩大腹腔通道，为望远镜和器械的进入提供通道；2. 定位器械并观察：将望远镜插入腹腔内，观察内脏器官的情况，根据需要插入其他器械进行操作；3. 手术操作：医生根据病情和手术需求，利用腹腔镜器械进行切割、缝合、止血、刮取等操作，完成手术目标；4. 防止并发症：在手术过程中，医生需要注意对患者的生命体征进行监测，及时处理可能出现的并发症；5. 排空气和关闭切口：手术结束后，医生需要排除腹腔内积气，然后逐步关闭腹壁切口，确保伤口愈合。

四、腹腔镜的注意事项和安全措施在使用腹腔镜时，需要注意以下事项和采取安全措施：1. 专业培训：腹腔镜手术需要有专业的医生和护士进行操作，确保安全和效果；2. 质量检查：在使用腹腔镜设备之前，需要检查设备的质量是否符合要求，避免因设备问题导致手术失败或意外发生；3. 无菌操作：手术过程中需要遵循无菌操作规范，确保手术环境干净，器械无菌，防止感染发生；4. 安全操作：医生需要根据手术需求选择合适的器械和材料，避免器械的误用或错误操作，确保手术的安全性；5. 术后护理：手术结束后，患者需要进行适当的术后护理和观察，避免术后并发症的发生。

腹腔镜手术器械浙食药监械生产许号 YZB/国****《腹腔镜手术器械》 浙食药监械（准）字****第******号使用说明书许可证号:执行标准:注册号:桐庐优视医疗器械有限公司腹腔镜手术器械使用说明书一. 产品概述产品由气腹针、穿刺器（转换器）、剪刀、钳、冲洗吸引器、结扎缝合器具、电凝器等组成。

产品与高频发生器、内窥镜、摄像系统、气腹机、冷光源等设备配套，供实施腹部微创手术时使用。

按《医疗器械分类判定表》的规定，产品属其他一般有源器械（电凝器）和由创伤组织进入腔内的可重复使用的外科手术器械（气腹针、穿刺器、钳、剪刀、冲洗吸引器、结扎缝合器具）组成。

按《医疗器械分类目录》的规定，产品属“ 6822”医用光学器具、仪器及内窥镜设备之光学内窥镜及冷光源，管理类别为皿类。

分类标记:非AP型或APG型设备运行模式：短时运行二. 产品的工作原理及性能1.工作原理气腹针供手术时CO2气体进入腔内气腹用；穿刺器（转换器）供手术时为器械进出腹腔建立通道用；剪刀供手术时剪切组织和缝合线用；钳供手术时剥离、钳取、夹持固定组织用；冲洗吸引器具供手术时清洗组织，吸取污物用；结扎缝合器具供手术完成时缝合创伤部位用；电凝器供手术时对手术部位组织的电凝止血用。

2. 产品性能产品与人体接触部位的材料采用1Cr18Ni9Ti或3Cr13等不锈钢无毒材料制造，手柄采用不锈钢无毒材料或聚四氟乙烯或聚甲苯基酚等材料制造。

电凝器的绝缘外套应采用聚四氟乙烯、聚甲苯基酚等材料制造。

产品表面平整、光滑、圆润，与人体接触部位的表面粗糙度：Ra<^ m不会对人体的其它组织造成伤害。

钳、剪、穿刺针等产品头部经热处理后硬度为〜，能满足手术时的剥离和剪切及穿刺腹腔等要求。

产品与内窥镜等配套使用，能满足相关产品的电气安全使用要求。

三. 产品的安装和使用产品在使用前应进行消毒，用75%的乙醇或洁净压缩空气干燥后方可用于临床！产品的使用条件：a) 环境温度：10o C〜40o C；b) 相对湿度：30％〜85％产品的运输和贮存条件：a)运输要求按订货合同规定。

腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
腹腔镜设备
摄像监视系统 CO2气腹机系统 操作器械系统
腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
⑩
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
使用注意事项
❖ 在手术过程中，不要扭曲摄像头连线；存放摄像头 时要把连线盘成圆圈，严禁折叠、扭曲。
❖ 摄像头上有一组光学镜，要注意保护镜面，防止坠 落损伤和锐器划伤镜面。
❖ 摄像头不可以进行高温高压消毒，否则会造成摄像 头的损坏。
一.摄像监视系统
❖由摄像头、光电信号转换器和电视监视器组 成。
腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PP T31页) 腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
摄像监视系统的组成
腹腔镜 摄像系统 冷光源
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
⑨纤维导光束
⑦⑧
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
注意事项
❖ 灯泡寿命报警灯如果呈现红色，则说明灯泡的使用已经 超过了450小时；如果报警灯呈红色并在闪动，则说明 灯泡的使用已经超过了500小时，必须立即更换。
❖ 在设备使用过程中，不要经常性的开关机，否则会影响 灯泡寿命。如果要短暂停止使用主机，可以把旋钮调节 到光输出的最小处。
9.当前实际流量值

腹腔镜检查作业指导书腹腔镜检查是将腹腔镜自腹部插入腹腔（妇科主要为盆腔）内观察病变的形态、部位、必要时取有关组织作病理学检查，借以明确诊断的方法。

辅以各种不同的特殊器械，同时可在腹腔镜下进行手术操作，此称腹腔镜手术。

【适应证】1.各种原因不明的盆腔疼痛的诊断和鉴别。

2.盆腔肿块的诊断。

3.生殖器畸形的诊断如子宫畸形、两性畸形等。

4.异位妊娠的诊断和鉴别诊断。

5.盆腔子宫内膜异位症的诊治镜下电凝，分离粘连，抽吸卵巢子宫内膜囊肿等。

6.盆腔恶性肿瘤盆腔液抽吸、细胞学、染色体和生化检测。

7.滋养细胞疾病卵巢黄素囊肿囊内液的抽吸，黄素囊肿扭转的复位，子宫病灶内抗癌药物注射等。

8.计划生育中应用绝育术包括Falope圈、Hulk夹和电凝输卵管绝育术；穿孔后异位的宫内节育器的取出；子宫穿孔的检查和电凝或缝合治疗，复孕手术后评价等。

9.不孕症患者的诊治输卵管通畅性、粘连的检查和评价及其有关治疗，如原发不育或继发不育要求明确输卵管是否通畅者，输卵管造影不通或不能明确下结论者，前次输卵管通液或造影正常，但超过半年仍不育者，怀疑子宫内膜异位症或盆腔粘连者。

10.辅助生育技术采卵，配子输卵管移植至输卵管壶腹部。

【禁忌证】1.严重心血管疾病，肺功能不全者。

2.脐疝、膈疝。

3.腹壁广泛粘连或其他原因所致腹腔粘连者。

4.腹腔肿块大于妊娠4个月或中、晚期妊娠者。

5.相对禁忌证为肥胖、晚期恶性肿瘤、腹腔手术史等。

6.年龄大于60岁妇女。

【操作方法及程序】1.术前准备：同一般腹部手术的术前准备，包括病史和有关检查，特别强调心电图，胸部X线检查和肝功能检查，术前晚少食，检查前4小时禁食，术前晚灌肠，术前排尿或留置导尿管。

外阴及阴道消毒、冲洗。

2.麻醉硬膜外麻醉（单次或持续）或全麻为宜。

不提倡单用局麻。

3.膀胱截石位消毒外阴、阴道，放置阴道窥器，再消毒宫颈和阴道后，置入举宫器或Rubin探头，可使子宫随意运动或使美蓝注入等，观察输卵管通畅程度。

腹腔镜系统的使用、维护指南
一.工作原理与特点
用于检查、诊断、治疗各种病变，手术过程均在电视监视引导下进行，具有手术创伤小、成功率高等优点，促进微创外科治疗的发展。

二.组成与配件
显示器、成像系统、摄像镜头、冷光源、光束、电凝系统及手术器械
三.操作步骤
1.手术准备工作完毕后。

2.连接好广角镜光缆与影像处理器。

3.按顺序打开监视器、影像处理器。

4.调节监视器亮度、对比度及色彩度，使达到最佳视觉效果。

5.按手术要求逐渐调整好光源光亮度，并校准标准白色。

6.手术中，当镜头影像发生模糊时，用温水擦拭镜头使保持良好的效果。

7.手术结束后，按顺序关闭影像处理器、监视器电源。

四.注意事项
1.手术结束后，及时收回广角镜光缆并妥善放置。

2.定期做好清洁卫生，定期检查主机个部件之间的各种导线是否松动脱落，确定机器连接正确可靠。

3.手术后的各种器械应及时清洗，并以润滑剂擦拭干净后，集中存放在固定的保存柜里，保存柜要有良好的通风。

4.器械消毒和使用时，各种器械要轻拿轻放，防止损伤器械；.注意保护好镜头，不得以硬物擦拭或使镜头受到碰撞。

5.影像处理器的输出信道必须与蓝视器显示信道相同，光线亮度避免使用最大量。

6.设备使用过程中，主机机体上不得放有覆盖物，阻碍机器的通风散热。

腹腔镜系统操作流程【操作常规】1．检查仪器电源插头与仪器是否插好，接通电源。

2．消毒铺巾完毕，套镜头套连接镜头、光缆连线及C02气腹管、冲洗管和单极线，打开各仪器电源开关。

3．报像主机：按下电源即可。

WHITE BALANCE（白平衡）GAIE（增强）4．光源：电源一BULB HOURS屏幕（出现数字时）一按下0，此时RUN（运行）灯亮一按下O键，AUTO（自动）灯亮。

BRIGHTNESS%（调节亮度）5．按气腹机START STOP键：电源一屏幕显示数字VOLUME（容量）一PRESET PRESSURE（设置压力）调至“13"--PRESET FLOW（设置流量）调至“8”一STAR 6．关气腹机，按START STOP即可。

7．术毕：关闭冲洗装置电源，关闭各仪器开关，切断仪器电源，将电源线盘好系于仪器后，用酒精纱布擦拭台面及仪器，将仪器归位。

【临床保养常规】1．每次使用之后将镜子清洗消毒。

2．每次使用之后检查各部件是否齐全。

3．经常开机，接上光纤及镜头，确定有光束射出，监视器图像清晰，确保能正常做白平衡。

4．经常清洁系统。

【使用注意事项】1．使用前，操作人员需经过培训，通过相关操作考核2．严格按照设备的操作常规及操作手册使用该设备3．切勿折弯光纤4．使用结束请立刻简单冲洗镜5．镜头冲洗及消毒时请保护好镜头6．各部件请放在一起。

【应急措施】1．当设备工作时出现异常声音、火光、烟雾等情况时，应立即切断电源，使设备停止工作。

2．如发生故障，请首先确保患者的安全，然后关机断电，更换备用设备。

3．妥善处理患者后，临床科室使用人员使用“故障停用”标识牌进行标识，并及时向医学装备科报修，然后将该设备移至科室特定区域放置。

4．寻找备用机器替换使用。

5．报修电话：**。
