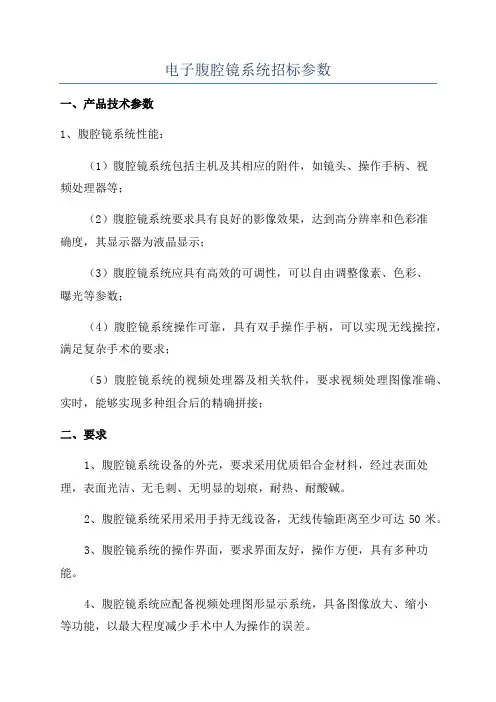

电子腹腔镜系统招标参数
一、产品技术参数
1、腹腔镜系统性能:
(1)腹腔镜系统包括主机及其相应的附件,如镜头、操作手柄、视
频处理器等;
(2)腹腔镜系统要求具有良好的影像效果,达到高分辨率和色彩准
确度,其显示器为液晶显示;
(3)腹腔镜系统应具有高效的可调性,可以自由调整像素、色彩、
曝光等参数;
(4)腹腔镜系统操作可靠,具有双手操作手柄,可以实现无线操控,满足复杂手术的要求;
(5)腹腔镜系统的视频处理器及相关软件,要求视频处理图像准确、实时,能够实现多种组合后的精确拼接;
二、要求
1、腹腔镜系统设备的外壳,要求采用优质铝合金材料,经过表面处理,表面光洁、无毛刺、无明显的划痕,耐热、耐酸碱。
2、腹腔镜系统采用采用手持无线设备,无线传输距离至少可达50米。
3、腹腔镜系统的操作界面,要求界面友好,操作方便,具有多种功能。
4、腹腔镜系统应配备视频处理图形显示系统,具备图像放大、缩小
等功能,以最大程度减少手术中人为操作的误差。
奥林巴斯高清腹腔镜参数高清电子腹腔镜技术参数(最新产品高配190)一、基本要求:*1、要求产品为国际知名内窥镜品牌,所提供设备为全球同步技术。
2、整机免费保修期:≥1年;负责终身维修。
制造商在国内设有专业内窥镜维修站。
在昆明设有厂家直属的办事处及售后服务机构。
报修后,即时响应,48小时内到达现场。
3、提供中文操作手册或技术资料。
4、提供详细的软硬件配置清单。
二、技术参数:高清电子腹腔镜1套,具体配置应包括以下设备:1、电子腹腔镜高清摄像主机1台,要求如下:*①、具有优秀的兼容性:可兼容电子胸、腹腔镜、普通光学视管、软性纤维镜等,同时可兼容单晶片和三晶片摄像头②、输出图像达到1080线高清标准③、具有USB静态数码图像储存功能,并可通过电子镜或摄像头的遥控按钮控制拍照功能,获取术中图像;同时具有1394接口,HD-SDI接口、DVI接口等,可同时输出高清、标清数字和模拟视频信号。
*④、主机具备窄波成像功能,即通过特殊波段的光照射观察黏膜表面的异常变化。
⑤、主机采用LVDS技术,可高速传输大量数据实现图像高清,并便于复制、保存管理。
⑥、具备自动白平衡,轮廓强调,2种结构强调⑦、主机支持加热防雾功能,可感控镜体前端温度,达到消除雾气、保持清晰度的效果。
2、电子腹腔镜高辉度氙灯冷光源1台,要求如下:①.300W,氙灯(短弧、无臭氧)冷光源②.广泛的兼容性,适用于任何内镜的使用③.具备高亮度模式和光透腹模式。
④.亮度可自动、手动(17级)调节,与摄像主机通过调光电缆相连。
⑤.具备备用灯,主副灯切换方便,面板上有主灯寿命计时器。
3、高清电子腹腔镜1条,要求如下:①、直径10mm,视野方向:30°,视野角度不少于90度,输出图像为高清图像*②、CCD前置,即CCD位于腹腔镜镜体前端,具有图像色彩还原好,视野清晰等特点。
并且整个电子腹腔镜为一体化设计,即导光束、摄像头、适配器等与镜身完全一体,使用前无需任何组装。
高清电子腹腔镜技术参数:设备名称:高清电子腹腔镜系统数量:1套技术参数:*为必须满足的参数总体要求:1、本次所提供配置代表目前世界腔镜技术先进水平,生产厂商产品种类齐全,有不断升级的空间;*2、全部配置(监视器、台车、手术器械、膨宫机除外)为进口原装、同一品牌;*3、在贵州省内设有分公司,直接负责用户的售后服务,必须提供贵州省工商部门颁发的营业执照复印件;具体要求:一、高清电子腹腔镜:(数量1条)1、直径10mm, 30度视野方向,全屏图像,70度视野角度,景深20mm-200mm.可360度旋转,325 mm有效长度;*2、免调焦,镜体直接与摄像主机和光源相连,一体化设计无需适配器和摄像头;*3、非球面全屏图像,CCD在镜子最前端,镜子可高温高压灭菌;4、镜体有3个遥控按钮;*5、带(NBI)窄带成像技术。
二、数字摄像系统:(数量:1套)1、数字化信号处理,图像色彩逼真,分辨率高,色彩还原性好;水平扫描线在1080线以上;*2、NBI窄带成像图像处理:可将窄带光照射后获得的影像进行处理并形成特殊的NBI影像;*3、HDTV图像处理:HDTV成像技术,主机输出分辨率达到1080线高解析度;*4、HDTV信号输出:可以选择RGB或YPbPr,保证高保真度的图像输出;*5、SDTV信号输出:VBS复合视频信号,Y/C,RGB和YpbPr同步输出.可供第二监视器,转播等提供多道输出;6、按需配置功能,能根据医院的需要对主机的功能进行升级,如记录静态、动态图像,画中画等;7、自动白平衡开关调节;*8、自动增益(AGC):自动调整图像亮度,保证最佳手术视野;9、镜子的把持部位有遥控开关;可对常用功能进行设定;如记录储存图像、轮廓强调、画中画、白平衡等;10、曝光级别开关可在-8~+8之间调节亮度;*11、IRIS(测光):具有PEAK(峰值)和AUTO(自动)测光模式;12、有3档图像轮廓增强功能;13、根据用户习惯,有5种光源颜色模式可供选择;14、色调调节:红色、蓝色和色度各有-8~+8的级别调节,;15、可以把图象放大到1.2×,1.5×,或2.0×;*16、可与软性的电子内镜匹配,如电子胆道镜、电子输尿管镜以及所有品牌硬性内窥镜等。
超高清腹腔镜技术参数及配置高频电刀(1)技术参数1、设备切割功率:纯切≥300W;高频混切割≥200W;设备凝血功率≥120W;双极功率≥70W2、纯切割频率检测后≥390KHz;高频混合检测后≥400KHz。
3、凝结频率:标准凝结频率检测后≥440KHz;喷射凝结频率检测后≥400KHz4、为避免神经肌肉刺激,设备电容在单极患者电路中检测结果不超过1.5nF,5、为避免神经肌肉刺激,设备电容在双极患者电路中检测结果不超过4.7nF。
6、中性电极在高频时与地隔离,电路均对地绝缘,其中手术电极泄露≤114mA;中性电极泄露≤118mA7、直接在高频手术端口测量的高频漏电流时,手术电极≤64mA;中性电极≤68mA8、具备能满足所有外科及腔镜手术需求的全科功能电刀,按键式LED数字显示屏,清晰不易死机。
9、具备电脑15孔通信接口,可连接机器人操作,电脑远程诊断及软件升级等扩展功能。
10、具备(热能分散式)电子散热系统,可避免风扇散热产生的空气对流,确保无菌操作11、具备独立控制的双刀笔双路同时输出技术。
12、两支手控刀笔在术中可同时切割.13、两支手控刀笔在术中可同时凝血。
供两个医生同时操作,也可在一个端口出现故障无法操作时连接到另一个端口确保手术不会中断。
14、配有UCA内镜万用转换接头保证了电刀能同所有的品牌软、硬镜连接使用。
15、具备数字化动态响应调节技术,设备能在10毫秒内对刀头接触点组织的变化快速调节出最理想的输出能量,可最大限度降低周围组织的热损伤。
16、单极脚控,双极脚控独立分开,无需模式切换。
17、具备生产厂家需提供的安全保函,如设备使用中出现烧烫伤意外医院和医生可免责,厂家可进行赔偿。
18、设备安全输出CF等级,并具有CE等国际产品认证。
19、提供报关单及海关检验检疫报告以证明产品成分及启运国和原产地。
20、产品保修期两年(两年内免任何主机维修)。
高频电刀(2)技术参数一、功率要求1.1 设备单极纯切割功率≥300W;检测结果误差≤-3%~+1%1.2 单极混用1模式功率≥200W; 检测结果误差≤-3%~+1%1.3 单极混用2模式功率≥200W; 检测结果误差≤-4%~+1%1.4 单极混用3模式功率≥200W; 检测结果误差≤-6%~+1%1.5 单极细微电凝功率≥120W;检测结果误差≤-8%~+1%1.6 单极标准电凝功率≥120W;检测结果误差≤-8%~+1%1.7 单极喷射电凝功率≥80W;检测结果误差≤-8%~+1%1.8 双极高电凝或宏双极功率≥90W;误差检测结果≤-4%~+1%二、频率要求2.1 电切割额定频率≥390kHz;检测结果误差≤+0.4%~+2%;2.2 电凝额定频率≥560kHz;检测结果误差≤-5%~+1%;三、性能特点3.1 具备不同手术环境选择,根据不同手术可选择低压腔镜模式、普通模式、腔镜汽化模式。
高清腹腔镜系统技术参数一、基本要求1.1 整机原装进口。
1.2 全套同一品牌(含器械)。
1.3 提供注册证和完整版检测报告。
二、医用液晶监视器2.1 26寸专业医用彩色液晶监视器。
抗电刀干扰。
2.2 分辨率≥1920×1080。
具有高清数字接口和模拟信号接口。
三、全高清摄像主机3.1 全高清图像输出:1920×1080P。
3.2 具备远程高清信号输出模式:HD-SDI,SD-SDI,并具备高清数字端口DVI。
3.3 具有图文工作站功能,可以用数字形式将图像方便的记录在便携式存储器中。
*3.4 主机有多种图像处理功能,可兼容连接高清光学摄像头、及高清电子腹腔镜,具备画中画功能。
*3.5 拥有电子胆道镜产品,并能在同一主机连接适用,提供注册证明。
*3.6 具备窄带特出光增强处理模式,可提高对毛细血管的辨识度和较大粘膜组织的癌前病变筛查。
3.7 具备整体化手术室集总监控功能,智能化菜单操作,直观易懂。
3.8 可通过摄像头、键盘多种方式控制摄像系统的所有功能。
四、高清电子腹腔镜*4.1 10MM 30°高清电子腹腔镜,可高温高压灭菌。
4.2 免调焦功能,无需反复对焦。
4.3 一体化设计,CCD前置。
*4.4 具备先端温度感应器,可实现主动防雾功能。
4.5 200mm超大景深。
五、氙气灯冷光源*5.1 智能光源安全系统,装备应急备用灯模块,自动切换应急照明。
5.2 氙气灯功率≥300W,内置特殊涂层的滤光片,减弱红外热量。
5.3 色温≥6000K,根据视野大小全自动调节亮度输出,自动曝光。
5.4 灯泡寿命≥500小时,可自动检测灯泡寿命,可预报警。
5.5 无臭氧、短弧氙气灯保障医用安全。
六、全自动二氧化碳气腹机*6.1每分钟最大进气流量≥40L,并带数字和光柱2种显示。
具有0.1升/分钟的小腔体精细供气模式,适用于小儿微创手术。
6.2 具有全自动负压显示功能,具有总进气量显示功能。
全高清腹腔镜技术参数
总体要求:整套为全新原装进口产品,主机为本品牌最新型号
全高清腹腔镜系统配置清单
腹腔镜手术器械(进口)配置清单
售后服务
1. 自验收合格后整机(含手术器械)免费保修泊1 年,卖方应在中国境内设置备件库,存入所有必须的备件,对产品零配件供应洪10年,终身维护,保修期外,产品维修时只收取配件成本费。
2. 设备使用期内每年免费定期保养检测1—2次并提供书面报告。
确保接到用户维修请求后,在4小时内做出响应,确需工作人员现场指导或维修的24小时
内到医院解决故障,如不能及时排除故障,由厂家提供备用机,不影响医院正常运行。
3. 产品送到医院指定地点,公司派专业工程师上门按医院要求进行安装调试并确保安装安全,免费提供操作培训及维修人员培训,提供培训记录及培训考核记录、仪器保养要求及操作流程、操作、维修注意事项,直到对技术完全掌握为止。
4. 投标方须提供设备附件及各类易损配件、耗材详细清单及价格。
5. 如有系统软件终身免费升级并提供备份软件,免费开放维修密码。
6. 提供中英文操作手册及维修手册、维修专用工具各一套
7. 供方投标时应注明维修站地址、联系方式、维修工作人员数量、姓名、联系方式,并提供厂家售后服务承诺书。
8. 中标公司须提供含所投产品序列号的进口报关单和商检证。
9. 付款方式:货到验收合格后付款90%余款在保修期内付清。
10. 合同签订后60天内到货。
高清腹腔镜配置清单及参数高清腹腔镜技术参数1.全高清内窥镜摄像主机1.1摄像头采用三晶片1/3”CCD感光元件1.2图像输出分辨率≥1920*1080P1.3**摄像头与主机上均有Full HD标志1.4**摄像控制主机含4组高清输出信号输出端口:两组DVI-D输出端口; 两组HD-SDI输出端口1.5专业手术模式≥9种,分别为腹腔镜、关节镜、宫腔镜、胸腔镜、脑室镜、纤维镜与三个自定义模式1.6**摄像头光学变焦倍数≥2.5倍(13-32mm 变焦范围)1.7漏电保护安全标准达到CF级,可用于心脏外科手术1.8摄像头连线≥4米1.9摄像控制主机带有荧光操作按键2.冷光源(与摄像主机同一品牌)2.1光源类型:LED2.2通用光纤卡口,兼容不同直径光纤2.3灯泡工作时间≥30000小时2.4光源主机带有光纤自检功能,可接入光纤检测其使用寿命,以百分比显示2.5色温:6000±550K2.6光源亮度按旋钮控制,以百分比显示在液晶屏中2.7控制旋钮具有夜光显示2.8光源主机具备待机模式与工作模式2.9光纤直径4.8mm,长度350cm,可高温高压消毒3.气腹机(与摄像主机同一品牌)3.1**最大气流量≥40L/min3.2 压力范围1-55毫米汞柱3.3 液晶屏显示气压和气流的实时数据与额定数据3.4 **内置气体加热功能3.5**压力过高时,自动排气功能3.6排气响应时间≤3秒3.7 空瓶气体、满瓶气体采用指示灯显示3.8可设定三级额定流量的出气模式,一键切换3.9带气压调整自动压力控制,压力测量精度±5%F.S.3.10电子控制气体补偿功能3.11数字化精确控制流量及压力4.光学镜(与摄像主机同一品牌)4.1**镜身印有Full HD标志4.2 显色指数≥904.3 有效景深1-100mm4.4 光学视角30°4.5可高温高压消毒5.医用监视器(与摄像主机同一品牌)5.1 ≥26寸IPS屏,采用LED背光技术5.2 采用Active Matrix技术5.3 与摄像主机同一品牌5.4 显示分辨率:≥1920×10805.5 视角范围≥178度5.6 **监视器含不同色温表现的智能预设模式,≥6种5.7 具备画中画功能5.8 具备多种图像视频输入端口,包括:DVI*2,3G-SDI*2,VGA,SOG*2,COMPOSITE,S-video,RGB,DVI-fiber5.9具备多种图像视频输出端口,包括:DVI,3G-SDI,S-video,RGB5.10 **响应时间<8毫秒5.11 **10亿色(10bit)色彩显示技术5.12 对比度1400 : 15.13亮度≥450 cd/m25.14 **具备对应摄像主机机型的智能图像模式6.系统专用台车多层结构,静音脚轮,包含监视器悬挂吊臂。
腹腔镜系统技术参数 1套一、全数字化高清三晶片摄像系统:一套* 1.三组1/3英寸 CCD晶片,像素≥1920x1080(有效像素≥200万);有效扫描线数≥1000线,逐行扫描;*2.摄像采集、传输模式:数字化信号传输(从摄像头芯片采集的信号到主机的传输为数字化信号传输),摄像头CCD图像采集为16:9采集及显示;﹟3.摄像主机具有前后各一个USB接口,支持普通U盘和移动硬盘,直接进行图像抓取、存储、摄录;且摄像主机内置静态图片抓取模块,抓取静态图片格式:1920x1080像素;内置动态图像抓取模块,输出的动态影像格式:MP4﹟4. 摄像主机可直接连接打印机, 即插即用.﹟5. 摄像主机控制打印机、动静态图像抓取,可通过摄像头按钮控制完成,也可通过脚踏开关控制完成*6. 摄像系统为CF级别,可用于肝、肾外科、心脏和腔镜手术时进行术中除颤.7. 主机后面板留有为未来可升级的,新的数字输出方式预留接口.确保摄像主机数字输出格式不过时.8.信噪比≥60dB;9.带有记忆功能的自动白平衡;10.自动曝光功能1/60—1/17000S,自动识别光亮强弱,自动调整图像光亮度;* 11.四种输出方式:RGB、Y/C、BNC、DVI输出方式,DVI接口≥两个;12.摄像头上设有两个功能键-可单手完成功能操作,可控制摄像机及其他相关设备;﹟ 13. F=14-30mm,两倍光学变焦摄像头;14.摄像系统带英文键盘,可术中对病例进行编辑;15.可滤过软镜的网格功能;16. 主机可整合于一体化手术室;以太网接入口;17.主机可接三晶片摄像头,也可接单晶片摄像头,可接电子软镜和PDD摄像系统;二、光学镜:*1. 30度镜:30度视觉角度,大视野,超广角,柱状晶体,直径10mm,长度≥31cm,可高温高压灭菌。
一根。
*2. 0度镜:0度直视式内镜,带水平目镜,直径 10 mm,长度 27 cm,带6 mm 器械通道,可高温高压消毒。
全高清腹腔镜系统技术参数1.镜头:(1)视野角度:全高清腹腔镜系统的镜头通常具有广角设计,能够提供更宽广的视野,有助于医生观察操作区域。
(2)焦距:镜头的焦距决定了图像的放大程度,一般会根据不同手术需求选择不同的焦距镜头。
(3)工作距离:腹腔镜手术中,镜头需要与器械协同工作,因此要求具有一定的工作距离,以便医生对操作区域进行精确操作。
2.摄像机:(1)像素:全高清腹腔镜系统的摄像机通常具有1080P或以上的像素,能够提供高分辨率的图像。
(2)感光元件大小:摄像机的感光元件大小直接关系到图像传感器的灵敏度,大感光元件可以提供更好的图像质量。
(3)信号输出:摄像机一般提供数字信号输出,以便与显示器或其他设备进行数据传输。
(4)色彩还原:为了保证图像的真实还原,摄像机需要具备优秀的色彩还原能力,使得手术图像更加准确可靠。
3.显示器:(1)分辨率:全高清腹腔镜系统的显示器通常具有1920x1080像素或以上的分辨率,能够呈现高清晰度的手术图像。
(3)色彩还原:显示器需要具备优秀的色彩还原能力,确保手术图像的准确性和真实性。
(4)连续运行时间:全高清腹腔镜系统的显示器需要具备较长的连续运行时间,以满足手术过程中的需求。
4.光源系统:(1)亮度:光源系统提供足够的亮度,以确保手术区域充分照明,为医生提供清晰明亮的手术图像。
(2)色温:光源系统一般要求具备高色温,以提供与自然光相似的色彩效果,减少色彩偏差。
(3)稳定性:光源系统需要具备稳定的性能,以确保手术过程中始终提供稳定的光照条件。
5.信号传输:(1)数据传输:腹腔镜手术中,高清晰度的图像需要通过高速的数据传输线路传输,以保证数据的完整和稳定性。
(2)信号接口:全高清腹腔镜系统需要提供多种信号接口,如HDMI、USB、DVI等,以方便与其他设备进行连接和通信。
以上是关于全高清腹腔镜系统技术参数的详细介绍,涵盖了腹腔镜系统中各个关键器材的技术参数,这些参数的优化与提升有助于提高手术的安全性和效果。
高清腹腔镜技术参数一、基本要求:1.国际知名品牌。
2.投标产品的品牌优势及独有技术单独说明。
3.投标产品参数提供相关有效证明。
4.招标人对拟中标产品进行考察,如投标文件内容出现虚假情况,取消中标资格,并限制其后的5年内不得参与青州市人民医院的投标。
5.投标公司及投标品牌近三年内如有参数作假或其他不良记录,投标无效。
6.“★”条款为主要技术参数,如果不能满足,将被视为无效投标。
二、设备技术参数要求:1.设备安装调试完毕并正常使用1个月后,由买卖双方共同对设备进行验收。
2.验收的依据:2.1.制造商提供的技术规格2.2.合同和标书(招投标文件及评标时的相关承诺)2.3.国家强制标准,如属于商检目录则必须提供商检证,如属于国家强制鉴定目录则必须提供CCC论证。
验收合格后,共同签署报告。
中标人承担所有国家要求的检测项目费用。
3.验收标准:提供的设备必须是制造厂家生产的崭新的未开箱的原包装设备。
所有设备按厂家设备验收标准(符合国家或行业或地方标准)、招标文件、投标文件等有关内容进行验收。
提供设备的制造标准及技术规范等有关资料必须符合中国相应有关标准、规范要求。
如属于计量器具的,须经过计量部门计量检定或校准,合格后才能投入使用。
检测费用由中标人承担。
如需第三方检测机构进行商品检验,检测费用由中标人承担。
由中标方负责并会同买方及有关专家进行验收。
4.验收程序和方法:4.1.出厂检验:中标人在设备出厂前,应按设备技术标准规定的检验项目和检验方法进行全面检验,中标人应随同货物出具供货证明、产地证书、出厂检验报告、质量合格证书、原装拼配设备的证明资料和文件以及生产厂家供货确认函等。
结果必须符合上面第3款验收标准的要求。
4.2.初验收:由中标人和采购人共同对设备的数量、质量、外包装等根据本章节的有关规定逐项检验。
4.3.试运行:设备安装完毕后,中标人应对设备的整体性能和功能进行测试,试运行期间,出现的任何问题,应由中标人及时处理修正。
超高清腹腔镜系统技术参数及要求一、设备名称:超高清腹腔镜系统。
二、数量:一套。
三、设备要求及用途:原装进口,该产品的最高端型号。
适用于腹腔检查、诊断、手术和治疗中提供影像以及手中对组织进行剪切、钳取、剥离组织及电凝手术操作。
四、主要技术参数及要求:1、超高清影像平台主机系统 1套。
1.1 输出分辨率支持1920×1080P,逐行扫描。
1.2 具有高清刻录工作站,可术中记录1920×1080P全高清录像及1920×1080 高清图片。
1.3 具备3D等升级功能,实现单平台双镜联合,两幅不同腔镜图像在同一显示器分屏显示。
1.4 主机具备同时处理两路图像信号。
1.5 最小照度≤1.0lux,信噪比≤50dB。
1.6 可连接至少6种以上的高清摄像头,包含全高清显微镜摄像头。
1.7 模块化设计,可扩展功能模块和系统升级。
1.8 具备画中画功能,可通过画中画功能实现≥ 4种同屏显示模式。
1.9 具备≥ 2种纤维镜图像优化功能。
1.10 具备手术野画面实现上下、左右及180°翻转功能。
1.11 具备通过摄像头可操控手术设备功能,如调整气腹机和电子调光冷光源等。
1.12 ≥4 个USB接口,用于升级、刻录,连接键盘和鼠标等。
1.13 医用设备电气安全CF-1类。
2、全数字、超高清摄像头 1个。
2.1 1/3英寸3 CCD全数字摄像头,像素1920×1080P,全程数字化16:9的CCD数字化源图像采集、传输及显示输出。
2.2 有效像素大于100万像素,CF—1类医用安全标准(可用于心脏外科手术)。
2.3 标配一体化的光学变焦镜头,摄像头双环调焦设计, 可通过摄像头、键盘多种方式控制录像,拍照。
3、氙光源系统 1套。
3.1 氙灯冷光源≥ 300瓦。
3.2 色温:6000K,灯泡寿命:≥500小时。
3.3 自动检测灯泡寿命,光亮度连续可调。
3.4 纤维导光束1根,直径≥4.5mm 长度≥250mm。
