SPX Process EquipmentLIGHTNIN MIXER警 告Î确保在设备安装时仔细填写了《设备安装检查记录表》，表格见后附页；Î确保搅拌轴在运输、放置、起吊过程中没有使轴弯曲变形的行为，请参照操作说明书；Î严禁对轴配合面碰撞锤击；Î确保桨叶安装按照操作说明正确安装，具体见操作说明书；Î确保联结螺栓都已按要求拧紧，拧紧扭矩请参考操作说明书；Î确保搅拌器的安装水平度<1/4度；Î确保齿轮箱在运转前已经按要求加入足量的润滑油，具体牌号和用量请参考操作说明书；Î确保开车运转前搅拌桨叶完全浸没在液体中，否则不可开车；Î确保试车时搅拌轴的转向正确，不得反转，参见安装图或者铭牌标识；Î严禁设备空运转，组装后视情况可以水代料试车；Î严禁随意改变设备搅拌介质，设备必须设计介质中使用；Î严禁在搅拌叶轮被固体埋住情况下启动搅拌机;设备安装检查记录表序号检查内容检查结果安装员签字检验员签字1 齿轮箱的润滑油是否按安装（使用）说明书的要求装到指定液位？2 齿轮箱透气塞是否处于正常工作状态？3 齿轮箱冷却水进出口管线、阀门是否装好，进出口阀门是否打开？注：冬季且最低环境温度在摄氏0度以下时，应检查冷却水是否彻底放净，以防冻裂箱体4 齿轮箱各部分管路、接头是否有泄漏现象？5 机械密封平衡罐内是否清洁？若不清洁，应用密封液冲洗干净。
6 机械密封和辅助系统之间的各管路连接是否正确？7 机械密封系统内是否加入了符合要求的密封液？液位是否在高、低液位刻度线之间？8 机械密封的密封系统管路的进出口阀门是否打开？9 机械密封冷却水是否正确连接？进出口阀门是否打开？10 检查机械密封和辅助系统之间的各管路连接处是否有泄漏现象？11 对无密封液且非干接触式机械密封，检查是否添加了正确的润滑剂？12 填料密封压盖螺栓是否紧好？注：若属常压操作，适当压紧填料即可。

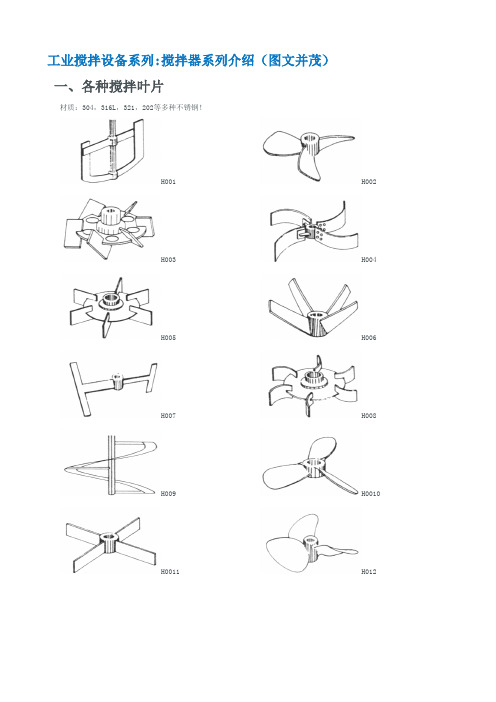

工业搅拌设备系列:搅拌器系列介绍（图文并茂）一、各种搅拌叶片材质：304，316L，321，202等多种不锈钢！H001 H002H003 H004H005 H006H007 H008H009 H0010H0011 H012H013 H014H015 H016H017 H018H019 H020H021二、侧入式搅拌器侧入式搅拌机是将搅拌装置安装在设备筒体的侧壁上，搅拌机上的搅拌器通常采用轴流型，以推进式搅拌器为多，在消耗同等功率情况下，能得到最高的搅拌效果，功率消耗仅为顶搅拌的1/3～2/3，成本仅为顶搅拌的1/4～1/3。
转速可在200～750r/min。
广泛用于脱硫、除硝以及各种大型贮罐或贮槽的搅拌。
特别是在大型贮槽或贮罐中利用一台或多台侧入式搅拌机一起工作，在消耗低能耗的情况下便可以得到良好的搅拌效果。
三、移动式搅拌器可移动式搅拌机选用新型先进的搅拌技术设备，是降低生产成本，提高产品质量的重要环节，我厂不断开发研究搅拌新技术，为用户提供理想的搅拌设备，用户只需提供工艺过程参数及搅拌混合要求，我们将为您设计、制造出满意的搅拌混合设备，配备国内外名牌电机、减速机、联轴器、机密封，并匹配理想的搅拌叶轮，达到理想的混合效果，各类常压、带压容器、反应釜，严格按照国家有关制造标准和工程规范进行制造。
使用独特的虎钳，可在开式槽上部边缘直接安装。
工作时，搅拌轴偏离槽的中央位置，而且与垂直方向倾斜一定角度。
搅拌轴与垂直方向倾斜夹角为5°～20°，因而根据鲁辛顿(Rushton)理论，在槽内即使不安装挡板也不会出现打旋现象或局部死区，搅拌效率高。
小型轻便、结构简单。
可移动式搅拌机应用范围食品工业——奶油、巧克力、牛奶、酱油、辣酱油、蛋黄酱、果汁等涂料工业——墨水、油漆化工工业——化妆品、乳液等染料工业——染料、氧化钛、粘胶药品工业——药品、农药、医药污水处理——生活废水、工业污水、硫酸铝等酿造工业——绍兴酒（老酒）、威士忌酒、未过滤的酱油、啤酒净水厂——自来水、工业用水石油工业——原油、汽油、柏油、沥青、甲醇、苯、甲苯其它——如用于溶解、混合、传热、分散、吸收、防止沉淀、反应、稀释、乳化、悬浮及结晶等领域四、框式搅拌器(锚式搅拌器)框式搅拌器(锚式搅拌器)框式搅拌器根据不同介质的物理学性质、容量、搅拌目的选择相应的搅拌器，对促进化学反应速度、提高生产效率能起到很大的作用。
莱宁搅拌机技术资料SECTION 2 第二章 Equipment Specification 设备规格书搅拌机详细数据表 Agitator Detail Data Sheet客户 Customer:莱宁档案号 File No.:位号 Item No:槽体型式 Vessel Detail槽体直径 Vessel Dia (mm) 2750槽体直边高度 Straight Side Height (mm) 5000顶盖型式 Vessel Top (mm) 0 平顶槽底型式 Vessel Bottom (mm) 750 锥底安装罐嘴高度 Mounting Beam (mm) 150总高 Overall Height (mm) 5900 操作及设计条件 Operating and Design Condition压力 Pressure(Mpa) ATM/ATMo 温度 Temperature(C) 30/ 50搅拌设备详细参数 Agitator Details概述 General型号 Model 16L5轴转速 Operating Speed (rpm) 56马达(由用户提供 ) Motor (Supplied by Customer)Power (kw) 4 功率转速 Speed (rpm) 970型式 Enclosure TEFC, IP55电源 Electrical Supply 380V/50Hz/3Ph 安装形式 Mounting Method Flange 法兰法兰Flange 10”x 150Lb, ANSI, RF 密封型式 Seal Type Lip Seal 唇封搅拌轴 Shaft直径 Diameter (mm) 65.5材料 Material 304 SS 不锈钢自安装面轴长 (mm) 4600Length from Mounting Surface (mm)桨叶 Impeller上桨叶 Upper Impeller 1270mm x A510E_32下桨叶 Lower Impeller 1270mm x A510E_32桨叶间距Spacing 2200 mm下层桨离底距离Off Bottom 1300 mm材料 Material 304 SS设计载荷 Design Loads扭矩 Torque (N-m) 1300垂直载荷 Vertical Downward Load (KN) 12.6弯矩 Bending Moment (N-m) 3390 建议档板形式 Baffle Recommendation 宽度Width x 长度Length x 数量Qty 200 mm x 4200mm x 3离壁距离 Off-wall Distance 60 mm总重 Total Weight (KG) 约500搅拌机详细数据表 Agitator Detail Data Sheet客户 Customer:莱宁档案号 File No.:位号 Item No:槽体型式 Vessel Detail槽体直径 Vessel Dia (mm) 3750槽体直边高度 Straight Side Height (mm) 6000顶盖型式 Vessel Top (mm) 0槽底型式 Vessel Bottom (mm) 1000安装罐嘴高度 Mounting Beam (mm) 150Overall Height (mm) 7150 总高操作及设计条件 Operating and Design Condition压力 Pressure(Mpa) ATM/ATMo 温度 Temperature(C) 30 / 50搅拌设备详细参数 Agitator Details概述 General型号 Model 16L7.5轴转速 Operating Speed (rpm) 56 马达(由用户提供 ) Motor (Supplied by Customer)功率 Power (kw) 5.5Speed (rpm) 970 转速型式 Enclosure TEFC, IP55电源 Electrical Supply 380V/50Hz/3Ph 安装形式 Mounting Method Flange 法兰法兰Flange 10”x 150Lb, ANSI, RF 密封型式 Seal Type Lip Seal 唇封搅拌轴 Shaft直径 Diameter (mm) 63.5材料 Material 304 SS 不锈钢自安装面轴长 (mm) ~7150 带底部稳定轴承Length from Mounting Surface (mm)桨叶 Impeller上桨叶 Upper Impeller 1500mm A310下桨叶 Lower Impeller 1500mm A310桨叶间距Spacing 2300 mm下层桨离底距离Off Bottom 1500 mm材料 Material 304 SS设计载荷 Design Loads扭矩 Torque (N-m) 1300垂直载荷 Vertical Downward Load (KN) 12.6弯矩 Bending Moment (N-m) 3390 建议档板形式 Baffle Recommendation 宽度Width x 长度Length x 数量Qty 300 mm x 5000mm x 3离壁距离 Off-wall Distance 100 mm 总重 Total Weight (KG) 约500搅拌机详细数据表 Agitator Detail Data Sheet客户 Customer:莱宁档案号 File No.:位号 Item No:槽体型式 Vessel Detail槽体直径 Vessel Dia (mm) 2000槽体直边高度 Straight Side Height (mm) 3000顶盖型式 Vessel Top (mm) Flat 平顶槽底型式 Vessel Bottom (mm) Flat 平底安装罐嘴高度 Mounting Beam (mm) 150总高 Overall Height (mm) 3150操作及设计条件 Operating and Design Condition压力 Pressure(Mpa) ATM/ATMo 温度 Temperature(C) 30 / 50搅拌设备详细参数 Agitator DetailsGeneral 概述型号 Model 15L2轴转速 Operating Speed (rpm) 85马达(由用户提供 ) Motor (Supplied by Customer)功率 Power (kw) 1.5转速 Speed (rpm) 1500型式 Enclosure TEFC, IP55电源 Electrical Supply 380V/50Hz/3Ph 安装形式 Mounting Method Flange 法兰法兰Flange 8”x 150Lb, ANSI, RF 密封型式 Seal Type Lip Seal唇封搅拌轴 Shaft直径 Diameter (mm) 50.8材料 Material 304 SS 不锈钢自安装面轴长 (mm) 2400Length from Mounting Surface (mm)桨叶 Impeller上桨叶 Upper Impeller 813 mm A310下桨叶 Lower Impeller 813 mm A310桨叶间距Spacing 900 mm下层桨离底距离Off Bottom 750 mm材料 Material 304 SS设计载荷 Design Loads扭矩 Torque (N-m) 660垂直载荷 Vertical Downward Load (KN) 6.67弯矩 Bending Moment (N-m) 1695 建议档板形式 Baffle Recommendation 宽度Width x 长度Length x 数量Qty 160 mm x 2500 mm x 3离壁距离 Off-wall Distance 50 mm 总重 Total Weight (KG) 约300搅拌机详细数据表 Agitator Detail Data Sheet客户 Customer:莱宁档案号 File No.:位号 Item No:槽体型式 Vessel Detail槽体直径 Vessel Dia (mm) 3000槽体直边高度 Straight Side Height (mm) 3250顶盖型式 Vessel Top (mm) 0槽底型式 Vessel Bottom (mm) 300 锥底安装罐嘴高度 Mounting Beam (mm) 200总高 Overall Height (mm) 3750操作及设计条件 Operating and Design ConditionPressure(Mpa) ATM/ATM 压力o 温度 Temperature(C) 90 /100Agitator Details 搅拌设备详细参数概述 General型号 Model 16L5轴转速 Operating Speed (rpm) 42 马达(由用户提供 ) Motor (Supplied by Customer)功率 Power (kw) 4转速 Speed (rpm) 750型式 Enclosure TEFC, IP55电源 Electrical Supply 380V/50Hz/3Ph 安装形式 Mounting Method Flange 法兰法兰Flange 10”x 150Lb, ANSI, RF 密封型式 Seal Type Lip Seal 唇封搅拌轴 Shaft直径 Diameter (mm) 63.5材料 Material 304 SS 不锈钢自安装面轴长 (mm) 3100Length from Mounting Surface (mm)桨叶 Impeller上桨叶 Upper Impeller 1168mm x A320下桨叶 Lower Impeller 1168mm x A320桨叶间距Spacing 900 mm下层桨离底距离Off Bottom 650 mm材料 Material 304 SS设计载荷 Design Loads扭矩 Torque (N-m) 1300垂直载荷 Vertical Downward Load (KN) 12.6弯矩 Bending Moment (N-m) 3390 建议档板形式 Baffle Recommendation 宽度Width x 长度Length x 数量Qty 200 mm x 2400 mm x 3离壁距离 Off-wall Distance 60 mm总重 Total Weight (KG) 约500。
