搅拌器的型式

搅拌器的种类和用途搅拌器是一种用于将不同材料混合、搅拌和搅拌的厨房电器。

它们通常由一个电动马达驱动，通过旋转或振荡的运动将材料混合在一起。

搅拌器有许多不同的种类和用途，适用于各种烹饪和烘焙需求。

以下是一些常见的搅拌器种类和用途的介绍。

1.悬挂式搅拌器：悬挂式搅拌器通常由一个可调节的悬挂臂和一个搅拌器头组成。

它们适用于大批量的混合和搅拌，可以轻松地搅拌面团、糕点、面糊等。

悬挂式搅拌器通常配有不同种类的搅拌器附件，例如搅拌器、揉面钩和打蛋器，以适应不同的搅拌需求。

2.手持式搅拌器：手持式搅拌器是一种便携式搅拌器，它可以手持使用。

它们通常由一个插头和一个搅拌器头组成，插头上连接有一个电动马达。

手持式搅拌器适用于小批量的混合和搅拌，例如打蛋、搅拌酱汁、搅拌面糊等。

它们通常提供不同速度的选项，以适应不同的搅拌需求。

3.切碎机：切碎机是一种用于将食材切碎和混合的搅拌器。

它们通常由一个带有旋转刀片的容器和一个电动马达组成。

切碎机适用于切碎坚硬食材，例如坚果、肉类、蔬菜等。

它们通常提供不同速度和功能的选项，以适应不同的切碎需求。

4.手动搅拌器：手动搅拌器是一种不需要电动马达的简单搅拌器。

它们通常由一个手柄和一个转动的搅拌器头组成。

手动搅拌器适用于小批量的混合和搅拌，例如打蛋、搅拌酱汁等。

它们通常适用于不需要大批量的混合和搅拌的烹饪需求。

除了以上列举的搅拌器种类，还有一些特定功能的搅拌器和高级搅拌器。

例如，有些搅拌器配备有电子控制面板、计时器和不同种类的预设程序，可实现自动混合和搅拌。

还有一些特殊用途的搅拌器，例如面包机搅拌器、冰激凌机搅拌器等，专门用于制作面包和冰淇淋等特定食品。

总结起来，搅拌器是一种常见的厨房电器，它们有许多不同的种类和用途，适应各种烹饪和烘焙需求。

选择适合自己需求的搅拌器可以节省时间和精力，并提高烹饪和烘焙的效果。

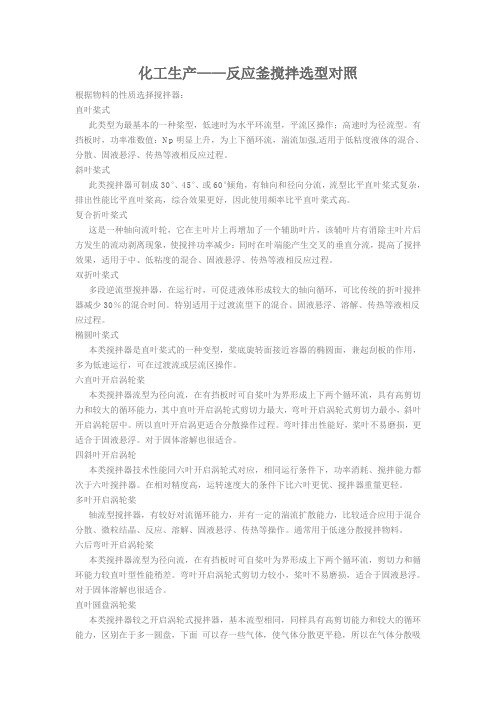

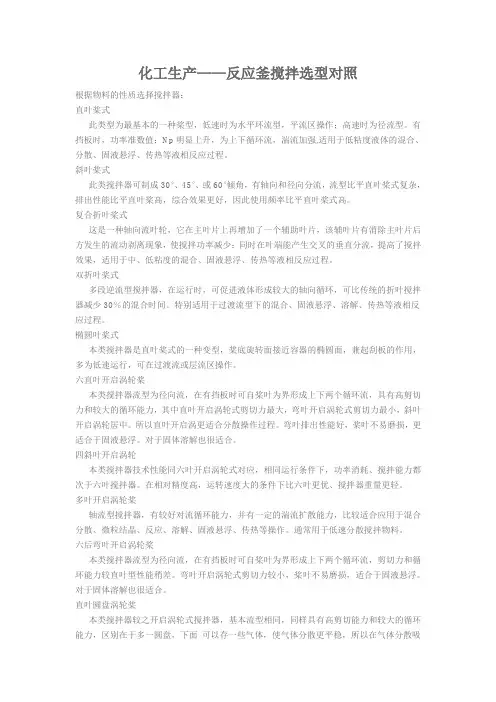

化工生产——反应釜搅拌选型对照根据物料的性质选择搅拌器：直叶桨式此类型为最基本的一种桨型，低速时为水平环流型，平流区操作；高速时为径流型。

有挡板时，功率准数值：Np明显上升，为上下循环流，湍流加强,适用于低粘度液体的混合、分散、固液悬浮、传热等液相反应过程。

斜叶桨式此类搅拌器可制成30°、45°、或60°倾角，有轴向和径向分流，流型比平直叶桨式复杂，排出性能比平直叶桨高，综合效果更好，因此使用频率比平直叶桨式高。

复合折叶桨式这是一种轴向流叶轮，它在主叶片上再增加了一个辅助叶片，该辅叶片有消除主叶片后方发生的流动剥离现象，使搅拌功率减少：同时在叶端能产生交叉的垂直分流，提高了搅拌效果，适用于中、低粘度的混合、固液悬浮、传热等液相反应过程。

双折叶桨式多段逆流型搅拌器，在运行时，可促进液体形成较大的轴向循环，可比传统的折叶搅拌器减少30％的混合时间。

特别适用于过渡流型下的混合、固液悬浮、溶解、传热等液相反应过程。

椭圆叶桨式本类搅拌器是直叶桨式的一种变型，桨底旋转面接近容器的椭圆面，兼起刮板的作用，多为低速运行，可在过渡流或层流区操作。

六直叶开启涡轮桨本类搅拌器流型为径向流，在有挡板时可自桨叶为界形成上下两个循环流，具有高剪切力和较大的循环能力，其中直叶开启涡轮式剪切力最大，弯叶开启涡轮式剪切力最小，斜叶开启涡轮居中。

所以直叶开启涡更适合分散操作过程。

弯叶排出性能好，桨叶不易磨损，更适合于固液悬浮。

对于固体溶解也很适合。

四斜叶开启涡轮本类搅拌器技术性能同六叶开启涡轮式对应，相同运行条件下，功率消耗、搅拌能力都次于六叶搅拌器。

在相对精度高，运转速度大的条件下比六叶更优、搅拌器重量更轻。

多叶开启涡轮桨轴流型搅拌器，有较好对流循环能力，并有一定的湍流扩散能力，比较适合应用于混合分散、微粒结晶、反应、溶解、固液悬浮、传热等操作。

通常用于低速分散搅拌物料。

六后弯叶开启涡轮桨本类搅拌器流型为径向流，在有挡板时可自桨叶为界形成上下两个循环流，剪切力和循环能力较直叶型性能稍差。

混凝土搅拌机的类型
混凝土搅拌机是用于混合水泥、砂、石材和水的设备。

根据使用场合和工作方式的不同，混凝土搅拌机的类型也有所不同。

1.强制式搅拌机：采用钢轮、齿轮、传动箱等零部件驱动搅拌器强力混合。

适用于生产量大，对混合质量要求高的工程。

2.自由式搅拌机：没有强制混合的零部件，主要靠搅拌器的旋转力和泥浆自重混合。

适用于生产量小，对混合质量要求不高的工程。

3.普通式搅拌机：搅拌器在转速和转向上可以调整，适用于中小型工程。

4.移动式搅拌机：具备自身行驶和混凝土搅拌功能的综合性设备，适用于结构体积大，工期紧的工程。

5.重力式搅拌机：采用刮板将材料向中心推，然后自由散落，通过重力来实现混合。

适用于混合材料自身重量较大、物料粘稠度较高的工程。

总之，混凝土搅拌机的类型繁多，选择合适的设备可以提高混凝土质量和生产效率。

搅拌器分类及介绍一）移动式搅拌器专利夹头，无松动、无摇摆、不会脱落，可靠。

镀铬支杆，下粗上细，钢性强、结构合理。

具有移动方便,重量轻等优点.适合各类小型容器。

搅拌器是一种使液体、气体介质强迫对流并均匀混合的器件。

搅拌器的类型、尺寸、转速、功率等参数，对介质搅拌混合的效果有着重要影响。

不同的搅拌过程需要由不同的搅拌装置运行来实现，在设计选型时首先要根据工艺对搅拌作业的目的和要求确定搅拌器的类型、电机功率、搅拌速度，然后选择减速机，机架、搅拌轴、轴封等各部件。

使用独特的虎钳，可在开式槽上部边缘直接安装。

工作时，搅拌轴偏离槽的中央位置，而且与垂直方向倾斜一定角度。

搅拌轴与垂直方向倾斜夹角为5°～20°，因而根据鲁辛顿(Rushton)理论，在槽内即使不安装挡板也不会出现打旋现象或局部死区，搅拌效率高。

小型轻便、结构简单。

二）推进式（侧入）搅拌器侧入式搅拌机是将搅拌装置安装在设备筒体的侧壁上，搅拌机上的搅拌器通常采用轴流型，以推进式搅拌器为多，在消耗同等功率情况下，能有高的搅拌效果，功率消耗仅为顶搅拌的1/3～2/3，成本仅为顶搅拌的1/4～1/3。

转速可在200～750r/min。

广泛用于脱硫、除硝以及各种大型贮罐或贮槽的搅拌。

特别是在大型贮槽或贮罐中利用一台或多台侧入式搅拌机一起工作，在消耗低能耗的情况下便可以良好的搅拌效果。

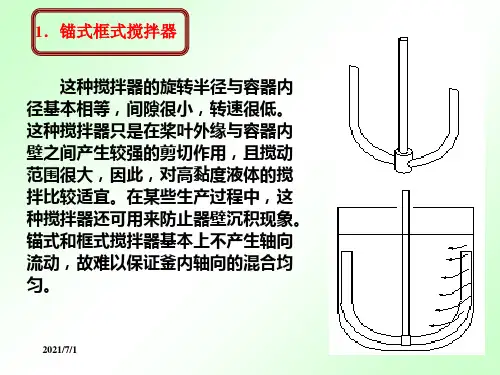

三）锚式（框式）搅拌器锚式、框式搅拌器属于同一类，统称锚框式搅拌器，该种搅拌器的叶轮桨径对罐径之比较大。

使用于低粘度液体时，锚式叶轮的叶径与罐径比为0.7～0.9，对于高黏度液体则为0.8～0.95.转速通常为10～50r/min。

为了增大搅拌范围和带走罐壁上的残留物或液层，锚框式搅拌器的外廓要接近搅拌罐的内壁，其底部的形状为适应罐底的轮廓也有椭圆、锥形等。

为了增大对高粘度物料的搅拌范围以及提高叶轮的刚性，还常常要在锚式及框式上增加一些立叶和横梁，这样使得锚框式的结构形状出现了多种多样。

反应釜搅拌器的种类与选择1.框架搅拌器：框架搅拌器是一种常用的搅拌器，它由一个平面框架和旋转的叶片组成。

框架搅拌器操作简单且成本低廉，适用于反应物较少、粘度较低的情况。

2.锚式搅拌器：锚式搅拌器是一种结构相对复杂的搅拌器，可以提供较强的剪切力和混合效果。

锚式搅拌器适用于粘度较高的物料，如胶体、乳液等。

3.桥式搅拌器：桥式搅拌器的结构类似于一个悬在反应釜上方的桥，通过悬挂下来的叶片进行搅拌。

桥式搅拌器适用于较大容量的反应釜以及需要更大搅拌区域的情况。

4.螺旋搅拌器：螺旋搅拌器由一根螺旋形状的叶片组成，可以产生强烈的剪切力和混合效果。

螺旋搅拌器适用于粘度较高且容易结块的物料。

5.磁力搅拌器：磁力搅拌器通过磁力驱动，没有机械传动装置，避免了泄露和污染等问题。

磁力搅拌器适用于对反应物料有较高要求的场合，如制药、食品等行业。

选择合适的反应釜搅拌器1.反应物料的特性：包括物料的粘度、密度、粒径等。

对于粘度较低的物料，可以选择框架搅拌器；对于粘度较高的物料，可以选择锚式搅拌器或螺旋搅拌器。

2.反应速率和混合效果：不同种类的搅拌器对反应速率和混合效果的影响不同。

一般来说，锚式搅拌器和螺旋搅拌器可以提供较好的反应速率和混合效果。

3.反应釜尺寸和形状：反应釜尺寸和形状对搅拌器的选择有一定影响。

对于较大容量的反应釜，可以选择桥式搅拌器；对于封闭较小的反应釜，可以选择磁力搅拌器。

4.工艺要求和操作方式：根据不同的工艺要求和操作方式，选择合适的搅拌器。

例如，对于有洁净要求的场合，可以选择磁力搅拌器避免泄露和污染等问题。

综上所述，反应釜搅拌器的种类繁多，选择合适的搅拌器需要考虑反应物料的特性、反应速率和混合效果、反应釜尺寸和形状以及工艺要求等因素。

通过合理选择和设计搅拌器，可以提高反应釜的效率和产品质量。

反应釜搅拌器的分类与选型和特点一、反应釜搅拌器的分类根据搅拌器的形式和结构，反应釜搅拌器可以分为以下几种类型：1.锚式搅拌器：锚式搅拌器是最常见的一种反应釜搅拌器。

它的结构形式类似于锚，可以将被搅拌的物料从容器底部向上推动，实现物料的搅拌和混合。

锚式搅拌器适用于粘稠度较高的物料。

2.桨叶式搅拌器：桨叶式搅拌器由几个平直的搅拌桨组成，通过转动将物料进行搅拌和混合。

它适用于较小粘稠度的物料，混合效果好且能耗较低。

3.湍流搅拌器：湍流搅拌器通过高速旋转的叶片产生湍流效应，能将搅拌物料在极短的时间内充分混合均匀，适用于粘稠度较低的物料。

4.锥形搅拌器：锥形搅拌器由锥形结构的叶片组成，通过旋转实现物料的混合和搅拌。

它适用于高粘稠度的物料，混合效果好且能耗较低。

5.高剪切搅拌器：高剪切搅拌器通过高速旋转的刀片或齿轮将物料切割、撞击和搅拌，适用于高粘稠度和粉状物料。

根据搅拌器的驱动方式，反应釜搅拌器可以分为以下几种类型：1.机械驱动搅拌器：机械驱动搅拌器通过电动机驱动搅拌轴进行物料搅拌。

它结构简单、搅拌效果好且稳定，但需要电源供给。

2.气动驱动搅拌器：气动驱动搅拌器通过气动马达驱动搅拌轴进行物料搅拌。

它适用于易燃易爆场所和无电源供给的环境，但需要气源供给。

3.磁力驱动搅拌器：磁力驱动搅拌器通过磁力偶合将驱动力传递给搅拌器，不需要机械传动装置。

它适用于需要避免机械密封和减少泄漏的场所，但成本较高。

二、反应釜搅拌器的选型在选择合适的反应釜搅拌器时，需要考虑以下几个因素：1.物料性质：根据物料的粘稠度、流动性、颗粒大小等特性选择合适的搅拌器类型。

例如，粘稠度较高的物料适合使用锚式搅拌器或锥形搅拌器，流动性较好的物料适合使用桨叶式搅拌器或湍流搅拌器。

2.反应要求：根据反应过程中的混合要求选择合适的搅拌器类型。

例如，对混合均匀度要求较高的反应需要选择湍流搅拌器或锥形搅拌器，对混合时间要求较短的反应需要选择高剪切搅拌器。

搅拌浆常规的搅拌形式有锚式、桨式、涡轮式、推进式、框式等，搅拌装置在高径比较大时，可用多层搅拌桨，特殊产品甚至会使用较为复杂的MIG式搅拌。

桨叶部分分类搅拌桨叶的分类，也可以按照桨叶对流体作用所产生的流动型态来分，可将桨叶分成两种类型-轴流式桨叶及径流式桨叶。

所谓轴流式桨叶，是指桨叶的主要排液方向与搅拌轴平行；螺旋推进式桨叶即是一种典型的轴流式桨叶；所谓径流式桨叶，是指桨叶的主要排液方向与搅拌轴垂直。

桨叶特点：1.框式搅拌器：锚式、框式搅拌器属于同一类，统称锚框式搅拌器，该种搅拌器的叶轮桨径对罐径之比较大。

使用于低粘度液体时，锚式叶轮的叶径与罐径比为0.7～0.9，对于高黏度液体则为0.8～0.95.转速通常为10～50r/min。

为了增大搅拌范围和带走罐壁上的残留物或液层，锚框式搅拌器的外廓要接近搅拌罐的内壁，其底部的形状为适应罐底的轮廓也有椭圆、锥形等。

为了增大对高粘度物料的搅拌范围以及提高叶轮的刚性，还常常要在锚式及框式上增加一些立叶和横梁，这样使得锚框式的结构形状出现了多种多样。

锚式、框式使用于低转速一般在60至300rpm之间，这是因为考虑到锚式、框式长度多有3到5米，支撑点位于轴头，搅拌轴强度有限，高速下搅拌轴跳动比较大，特别是搅拌底部晃动幅度很大，甚至会碰到反应釜内壁。

同时结合物料的粘度选取转数，粘度大转速低，粘度小转数适当的高点。

适用的最高黏度为200～300Pa·s。

框式搅拌可分为锚式、椭圆框式、锥底框式、方框式以及锚框式等。

2.锚式搅拌器结构简单，适用于粘度在100Pa·s以下的流体搅拌，当流体粘度在10~100Pa·s时，可在锚式桨中间加一横桨叶，即为框式搅拌器，以增加容器中的混合。

此类搅拌器为慢速型搅拌器，常用于中高粘度液体混合、传热反应等过程。

1. 锚框式（MKS）低速旋转时沿壁面能得到大的剪切力，可防止沉降及壁面附着，底部形状贴合椭圆形罐与中间的底轴承。

常用搅拌器类型及适用范围搅拌器是反应釜的关键部件之一，根据釜内不同介质的物理学性质、容量、搅拌目的等选择相应的搅拌器，对促进化学反应速度、提高生产效率能起到很大的作用。

掌握搅拌器的分类及适用场合有助于选择合适的搅拌器，达到更好的反应效果。

一、反应釜搅拌器工作原理反应釜搅拌器主要的组成部分是叶轮，它随旋转轴运动将机械能施加给液体，并促使液体运动。

搅拌器旋转时把机械能传递给流体，在搅拌器附近形成高湍动的充分混合区，并产生一股高速射流推动液体在搅拌容器内循环流动。

二、反应釜搅拌器的分类及适用场合1高、中Re区域/轴向流搅拌器1.1.推进式搅拌器●特点：排出液体的能力强，叶片曲率变化大，剪切力很弱；●适用范围：它主要用于液-液体系的混合、使温度均一化、在低浓度固-液体系中防止淤浆沉降等。

不适用于要求较高剪切力的各种分散和反应等操作。

1.2.三窄叶旋桨●特点：搅拌器前端为曲率叶形，剪切力小，轴向流强，循环量大，能耗低;●适用范围：适合中低黏度流体的混合、传热、循环、粒子悬浮、溶解等，可在大型搅拌槽中使用，中低运行转速。

1.3. 四宽叶旋桨/三宽叶旋桨●特点：其剪切速率适应多种粘度范围，螺旋型的桨叶曲面，使搅拌器有较好的轴向流动，大面积的叶片也能与盘式涡轮中的圆盘一样，阻止气体从叶轮穿过，延长气液接触时间；●适用范围：可适用于气-液体系的搅拌，同时适用于较高粘度混合、传热、溶解、反应、固体颗粒悬浮等操作。

1.4. 二叶弧桨●特点：二叶弧桨为强轴流型，其剪切速率适应多种粘度范围，叶端到桨叶根部均为弧形曲面，剪切力小，轴向循环强，叶端截面小，根部截面大，整个搅拌器区域排量均衡，使搅拌器有非常好的轴向流动；●适用范围：适用于中低粘度液-液混合、传热、溶解、反应、固体颗粒悬浮等操作。

在湿法冶金上有比较广泛的应用。

1.5. 四叶弧桨●特点：四叶弧桨为强轴流型，其剪切速率适应多种粘度范围，叶端到桨叶根部均为弧形曲面，剪切力小，轴向循环强，叶端截面小，根部截面大，整个搅拌器区域排量均衡，使搅拌器有非常好的轴向流动；●适用范围：适用于中低粘度液-液混合、传热、溶解、反应、固体颗粒悬浮等操作。
