了光子，发明扫描电子显微镜，“照”出了微观物质的相。
Q1:为什么电子束能当光源？1、仪器构造及原理扫描电子显微镜主要由电子光学系统、信号收集、检测系统、真空系统组成。
电子光学系统包括电子枪、电磁透镜、物镜光阑、扫描线圈、信号探测器组成。
蔡司Gemini500选用热场发射式电子枪，一般选用钨或六硼化镧作为灯丝，一旦通电加热，无数电子从灯丝表面发射出来，热场发射式电子枪对真空要求较小，但灯丝的寿命有限，需要经常更换；电磁透镜具有汇聚电子束作用，将发射出几十微米的电流汇聚为1nm的电子束；物镜光阑主要用来控制束流，光阑孔径在操作界面可选择，从而调节景深；最后极细的电子束到达扫描线圈，扫描线圈用于控制电子束在样品表面的扫描方向以及速度，使电子束进行栅网式扫描，最后电子束与样品表面原子发生碰撞而产生一系列的物理效应，如图3所示产生背散射电子、二次电子、吸收电子、透射电子、X射线等，通过信号探测器对这些信息的接受、放大，获得测试样品表面形貌、组成和结构的丰富信息。
Q2:为什么不能测试强磁性的样品？磁性样品可能会改变电子束的汇聚方向而离开样品台，打在透镜上，轻则有可能影响未来设备的成像效果（电子束无法很好聚焦），重则可能打坏透镜。
Q3：扫描电镜为什么在真空环境中工作？电子束系统中的灯丝在普通大气中会迅速氧化而失效，空气会使电子束变型，影响成像分辨率。
高能电子与样品作用能获得哪些物理信号？高速运动的电子束轰击样品表面，电子与元素的原子核及外层电子发生单次或多次弹性与非弹性碰撞，有一些电子被反射出样品的表面，其余的渗入样品中，逐渐失去其动能，最后被阻止，并被样品吸收。
在此过程中有99％以上的入射电子能量转变成热能，只有约1％的入射电子能量从样品中激发出各种信号。
今天我们主要来学习背散射电子、二次电子、x射线的产生机理以及应用。
这三个物理信号所产生的作用深度不同，二次电子产生在样品表面5-10nm处，背散射电子产生在样品几十到100nm处，特征X射线则产生在样品表面微米范围处。
扫描电镜的结构与操作透射电子显微镜与光学显微镜一样，照明束穿过样品経过透镜的放大后，整个像是同时形成的。

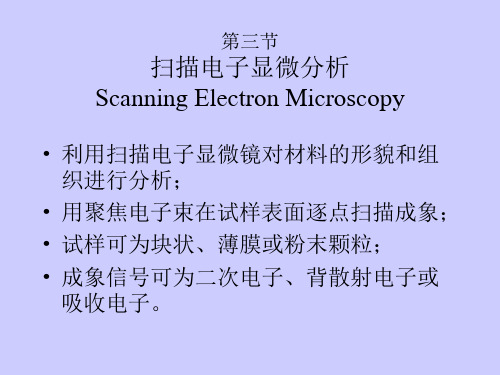

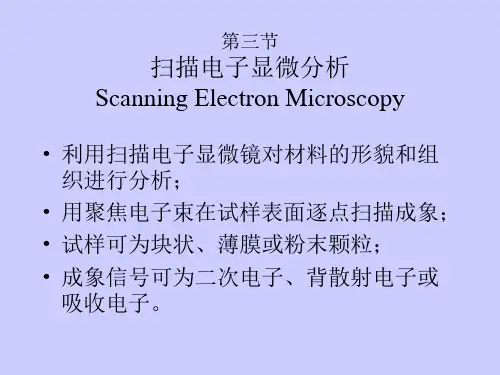

而扫描电子显微镜(Scanning Electron Microscope，简称扫描电镜或SEM)则以完全不同的方式成像。
其基本要点是：用极狭窄的电子束去扫描样品，即电子束在样品上作光栅运动。
电子束与样品相互作用将会产生各种信息，例如样品的二次电子发射，发射出来的电子称为二次电子。
使用我们下面将讨论的方法，二次电子能产生样品表面放大的形貌像。
这个像是在样品被扫描时按时序地建立起来的，即使用逐点成像的方法获得放大的像。
早在1935年，透射电镜发明后不久，Knoll就提出利用一个扫描电子束从固体表面获得图像的原理。
但由于技术上的原因，直至1965年扫描电镜才成为商品而被利用。
此后，由于扫描电镜具有许多优点，使它在许多学科包括生物学的各个方面获得广泛的应用，成为极有价值的工具。
结构扫描电镜主要是由电子光学系统和显示单元组成，电子光学系统也称为镜筒，它的外观与透射电镜的镜筒相似，实际上相当于透射电镜的照明系统(SEM不需要成像系统)，它是由电子枪、几个磁透镜、扫描线圈以及样品室组成(见图2-1)电子枪与透射电镜的电子枪基体相同，只是加速电压较低，一般在40kV以下。
磁透镜一般有三个：第一、二聚光镜和物镜，其作用与透射电镜的聚光镜相同：缩小电子束的直径，把来自电子枪的约30μm大小的电子束经过第一、二聚光镜和物镜的作用，缩小成直径约为几十埃的狭窄电子束。
这是因为扫描电镜的分辨率主要取决于电子束的直径，所以要尽可能缩小它,为此物镜还装备有物镜可动光栏和消散器。
一个带有扫描电路的偏转线圈通以锯齿波的电流，产生的磁场作用于电子束上使它在样品上扫描。
扫描的区域、扫描速率和每厘米的扫描线数都可以选择。
这个电路同时输送锯齿波电流给显示部分的显像管(CRT)的偏转线圈，所以镜筒的电子束与显像管的电子束是严格同步的。
出于与透射电镜同样的理由，镜筒也是被真空系统排气至高真空，一般为10-3Pa的真空度。
