扫描电镜知识

扫描电镜分析扫描电镜（Scanning Electron Microscope，SEM）是一种常用的高精度显微镜，能够以极高的放大倍数观察样品的微观结构和形貌。

通过利用电子束对样品进行扫描，SEM能够提供比光学显微镜更高的分辨率和放大倍数。

本文将介绍扫描电镜的工作原理、应用领域以及其在科研和工业中的重要性。

扫描电镜的工作原理是基于电子的性质和电磁场的作用。

它通过发射高能电子束，并将电子束聚焦到极小的尺寸，然后扫描在样品表面。

当电子束与样品的表面交互作用时，会产生许多信号，包括二次电子、背散射电子、特征X射线等。

这些信号接收后，经过电子学系统的处理和分析，最终形成样品的显微图像。

由于扫描电镜的电子束具有很小的波长，因此它能提供更高的分辨率和放大倍数，可以观察到更加详细的微观结构。

扫描电镜在许多领域都有广泛的应用。

在材料科学中，它可以用来研究材料的表面形貌和微观结构，对材料的组成和纳米尺寸的特征进行分析。

在生物学研究中，扫描电镜可以观察生物细胞、组织和器官的内部结构，对病毒、细菌等微生物进行观察和分析。

在纳米科技领域，扫描电镜可以研究纳米材料的制备和性质，包括纳米颗粒、纳米材料的形貌和尺寸分布等。

此外，扫描电镜在矿物学、工业品质检测、环境科学和考古学等领域也有广泛应用。

在矿物学中，扫描电镜可以对矿石和矿物进行分析，帮助确定它们的成分和结构。

在品质检测中，扫描电镜可以用于检查和验证产品的表面和微观结构，确保产品符合质量标准。

在环境科学中，扫描电镜可以用来研究大气颗粒物、水质中的微生物和化合物等。

在考古学研究中，扫描电镜可以协助鉴定古代人工制品的材质和表面特征，帮助研究人员了解古代文化和技术。

扫描电镜在科学研究和工业生产中具有重要的地位。

它能够提供高分辨率的显微观察，帮助科学家们深入了解材料的微观结构和形貌，从而促进科学研究的发展。

在工业领域，扫描电镜可以用于质量控制和产品改进，确保产品具有良好的性能和质量。

扫描电镜（SEM）超全知识汇总真空技术扫描电子显微镜，是自上世纪60年代作为商用电镜面世以来迅速发展起来的一种新型的电子光学仪器，被广泛地应用于化学、生物、医学、冶金、材料、半导体制造、微电路检查等各个研究领域和工业部门。

如图1所示，是扫描电子显微镜的外观图。

▲图1. 扫描电子显微镜特点制样简单、放大倍数可调范围宽、图像的分辨率高、景深大、保真度高、有真实的三维效应等，对于导电材料，可直接放入样品室进行分析，对于导电性差或绝缘的样品则需要喷镀导电层。

基本结构从结构上看，如图2所示，扫描电镜主要由七大系统组成，即电子光学系统、信号探测处理和显示系统、图像记录系统、样品室、真空系统、冷却循环水系统、电源供给系统。

电磁透镜：热发射电子需要电磁透镜来成束，所以在用热发射电子枪的扫描电镜上，电磁透镜必不可少。

通常会装配两组：汇聚透镜和物镜，汇聚透镜仅仅用于汇聚电子束，与成象会焦无关；物镜负责将电子束的焦点汇聚到样品表面。

扫描线圈的作用是使电子束偏转，并在样品表面作有规则的扫动，电子束在样品上的扫描动作和显像管上的扫描动作保持严格同步，因为它们是由同一扫描发生器控制的。

样品室内除放置样品外，还安置信号探测器。

2、信号探测处理和显示系统电子经过一系列电磁透镜成束后，打到样品上与样品相互作用，会产生二次电子、背散射电子、俄歇电子以及X射线等一系列信号。

所以需要不同的探测器譬如二次电子探测器、X射线能谱分析仪等来区分这些信号以获得所需要的信息。

虽然X射线信号不能用于成象，但习惯上，仍然将X射线分析系统划分到成象系统中。

有些探测器造价昂贵，比如Robinsons式背散射电子探测器，这时，可以使用二次电子探测器代替，但需要设定一个偏压电场以筛除二次电子。

3、真空系统真空系统主要包括真空泵和真空柱两部分。

真空柱是一个密封的柱形容器。

真空泵用来在真空柱内产生真空。

有机械泵、油扩散泵以及涡轮分子泵三大类，机械泵加油扩散泵的组合可以满足配置钨灯丝枪的扫描电镜的真空要求，但对于装置了场致发射枪或六硼化镧及六硼化铈枪的扫描电镜,则需要机械泵加涡轮分子泵的组合。

扫描电镜工作原理科普扫描电镜（Scanning Electron Microscope，SEM）是一种利用电子束来观察材料表面形貌和获得微观结构图像的仪器。

与传统的光学显微镜相比，扫描电镜能够提供更高的分辨率和更大的放大倍数，因此在材料科学、生物学、纳米技术等领域被广泛应用。

下面将从工作原理、构成和应用角度对扫描电镜进行科普。

一、工作原理：扫描电镜的工作原理主要是利用电子的特性来实现高分辨率成像。

其基本原理可以概括为以下几个步骤：1.电子束的产生：扫描电镜中使用的是电子束而非光线，电子束通过热发射、场致发射等方式产生。

2.电子束的聚焦：电子束通过聚焦系统进行聚焦，使其能够更准确地照射到样品表面。

3.电子束的扫描：电子束通过扫描系统进行规律的扫描，以便覆盖样品表面的各个区域。

4.电子束与样品的相互作用：电子束照射到样品表面时，会与样品中的电子、原子发生相互作用，产生散射、透射、反射等现象。

5.信号的采集：根据与样品相互作用产生的信号，通过相应的探测器进行采集。

6.图像的生成：通过采集到的信号，经过信号处理和图像重构，最终生成样品的形貌图像。

二、构成：扫描电镜由以下几部分组成：1.电子枪：用于产生电子束的装置，通常采用热阴极或场致发射阴极。

2.聚焦系统：用于将电子束进行准确的聚焦，以便更好地照射到样品表面。

3.扫描系统：用于对样品表面进行规律的扫描，以便获取样品的整体形貌图像。

4.样品台：用于固定和导热样品，通常具有多种移动方式，以适应不同样品的观察需要。

5.检测器：用于采集样品与电子束相互作用所产生的信号，常用的检测器有二次电子检测器和反射电子检测器等。

6.显示和控制系统：用于显示图像、实时调节仪器参数以及采集和处理数据等。

三、应用：扫描电镜在科学研究、工业材料分析和教学实验等领域具有广泛的应用。

其主要应用如下：1.材料科学：扫描电镜可以用于研究材料的表面形貌、结构和成分，对于纳米材料、金属和非金属材料等的表面缺陷、晶体结构以及纳米结构等进行观察和分析。

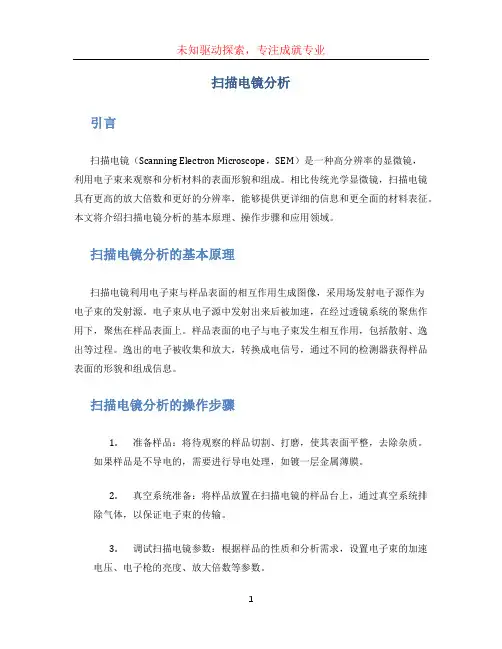

扫描电镜分析引言扫描电镜（Scanning Electron Microscope，SEM）是一种高分辨率的显微镜，利用电子束来观察和分析材料的表面形貌和组成。

相比传统光学显微镜，扫描电镜具有更高的放大倍数和更好的分辨率，能够提供更详细的信息和更全面的材料表征。

本文将介绍扫描电镜分析的基本原理、操作步骤和应用领域。

扫描电镜分析的基本原理扫描电镜利用电子束与样品表面的相互作用生成图像，采用场发射电子源作为电子束的发射源。

电子束从电子源中发射出来后被加速，在经过透镜系统的聚焦作用下，聚焦在样品表面上。

样品表面的电子与电子束发生相互作用，包括散射、逸出等过程。

逸出的电子被收集和放大，转换成电信号，通过不同的检测器获得样品表面的形貌和组成信息。

扫描电镜分析的操作步骤1.准备样品：将待观察的样品切割、打磨，使其表面平整，去除杂质。

如果样品是不导电的，需要进行导电处理，如镀一层金属薄膜。

2.真空系统准备：将样品放置在扫描电镜的样品台上，通过真空系统排除气体，以保证电子束的传输。

3.调试扫描电镜参数：根据样品的性质和分析需求，设置电子束的加速电压、电子枪的亮度、放大倍数等参数。

4.扫描电镜观察：启动扫描电镜的电子束，将电子束聚焦在样品表面，利用扫描线圈扫描样品表面，收集和放大逸出的电子信号，生成图像。

5.图像分析：通过软件分析图像，测量样品表面的形貌和组成，获取相关的形态参数和元素成分信息。

扫描电镜分析的应用领域扫描电镜广泛应用于材料科学、生物学、化学等领域的研究和分析。

具体应用包括： - 材料表面形貌分析：扫描电镜能够提供高分辨率的材料表面形貌信息，用于评价材料的纹理、晶格形貌等。

- 生物样品观察：扫描电镜可以观察生物样品的微观结构，包括细胞形态、器官结构等，对生物学研究有重要意义。

- 纳米材料研究：扫描电镜在纳米材料的研究中得到广泛运用，能够观察和分析纳米颗粒的大小、形状、分布等特征。

- 化学成分分析：扫描电镜结合能谱仪可以进行化学成分分析，通过测量逸出电子的能谱来确定材料的元素成分。

扫描电镜扫描电镜是一种现代科学研究中常用的一种工具，它能够以极高的分辨率和放大倍数观察样品中的微观结构，对于材料科学、生物学、药物研发等领域都具有重要的意义。

下面本文将介绍扫描电镜的基本原理、工作方式以及其应用领域。

扫描电镜是一种利用电子束代替光线的显微镜，它的基本原理是利用电子的波粒二象性，通过控制电子束的聚焦和偏转，对样品进行扫描式的观察。

相比传统光学显微镜，扫描电镜可以提供更高的放大倍数和更高的分辨率，能够观察到更细微的细节结构。

扫描电镜的工作方式是将电子束从电子枪中发射出来，经过放大和聚焦后，通过磁场的控制进行偏转，最后聚焦到样品的表面。

在样品表面，电子束与样品之间会发生相互作用，产生一系列的信号，包括二次电子、反射电子、散射电子等。

这些信号经过收集和放大后，通过探头传感器转化为电信号，并经过计算机处理后得到图像。

扫描电镜有许多不同类型，其中常见的是场发射扫描电镜（FE-SEM）和透射电镜（TEM）。

场发射扫描电镜主要用于观察样品表面的形貌和结构，其分辨率可以达到纳米级别。

透射电镜则主要用于观察样品内部的结构，能够提供更高的分辨率，可以观察到原子水平的细节。

扫描电镜在许多领域都有广泛的应用。

在材料科学中，扫描电镜可以观察材料表面的微观结构和晶体形貌，帮助研究人员了解材料的性质和特性。

在生物学中，扫描电镜可以观察细胞的形态和结构，研究细胞的功能和组织的构成。

在药物研发中，扫描电镜可以观察药物微粒的形状和尺寸，帮助优化药物的制备工艺和提高药效。

除了以上应用领域，扫描电镜还广泛应用于材料质量控制、环境监测、纳米科学等领域。

随着技术的不断进步，扫描电镜的分辨率和性能也在不断提高，为科学研究提供了更强有力的工具。

总之，扫描电镜作为一种重要的科学研究工具，具有极高的分辨率和放大倍数，可以观察到微观结构的细节，帮助研究人员深入了解材料和生物体的特性和结构。

它在材料科学、生物学、药物研发等领域发挥着重要作用，并有着广泛的应用前景。

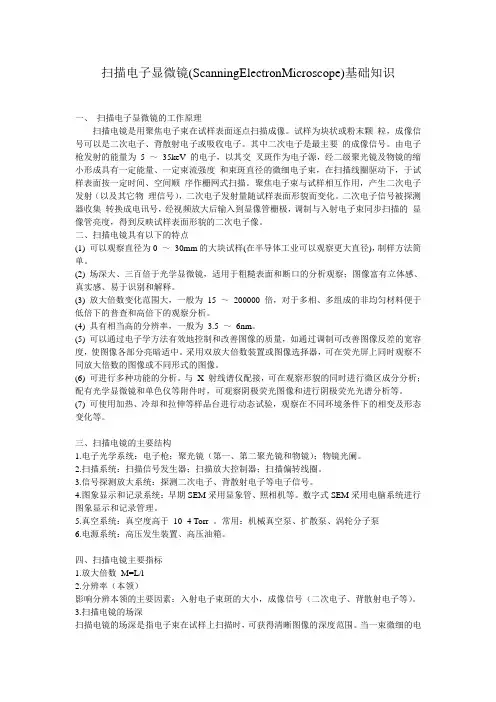

扫描电子显微镜(ScanningElectronMicroscope)基础知识一、扫描电子显微镜的工作原理扫描电镜是用聚焦电子束在试样表面逐点扫描成像。

试样为块状或粉末颗粒，成像信号可以是二次电子、背散射电子或吸收电子。

其中二次电子是最主要的成像信号。

由电子枪发射的能量为5 ～35keV 的电子，以其交叉斑作为电子源，经二级聚光镜及物镜的缩小形成具有一定能量、一定束流强度和束斑直径的微细电子束，在扫描线圈驱动下，于试样表面按一定时间、空间顺序作栅网式扫描。

聚焦电子束与试样相互作用，产生二次电子发射（以及其它物理信号），二次电子发射量随试样表面形貌而变化。

二次电子信号被探测器收集转换成电讯号，经视频放大后输入到显像管栅极，调制与入射电子束同步扫描的显像管亮度，得到反映试样表面形貌的二次电子像。

二、扫描电镜具有以下的特点(1) 可以观察直径为0 ～30mm的大块试样(在半导体工业可以观察更大直径)，制样方法简单。

(2) 场深大、三百倍于光学显微镜，适用于粗糙表面和断口的分析观察；图像富有立体感、真实感、易于识别和解释。

(3) 放大倍数变化范围大，一般为15 ～200000 倍，对于多相、多组成的非均匀材料便于低倍下的普查和高倍下的观察分析。

(4) 具有相当高的分辨率，一般为3.5 ～6nm。

(5) 可以通过电子学方法有效地控制和改善图像的质量，如通过调制可改善图像反差的宽容度，使图像各部分亮暗适中。

采用双放大倍数装置或图像选择器，可在荧光屏上同时观察不同放大倍数的图像或不同形式的图像。

(6) 可进行多种功能的分析。

与X 射线谱仪配接，可在观察形貌的同时进行微区成分分析；配有光学显微镜和单色仪等附件时，可观察阴极荧光图像和进行阴极荧光光谱分析等。

(7) 可使用加热、冷却和拉伸等样品台进行动态试验，观察在不同环境条件下的相变及形态变化等。

三、扫描电镜的主要结构1.电子光学系统：电子枪；聚光镜（第一、第二聚光镜和物镜）；物镜光阑。

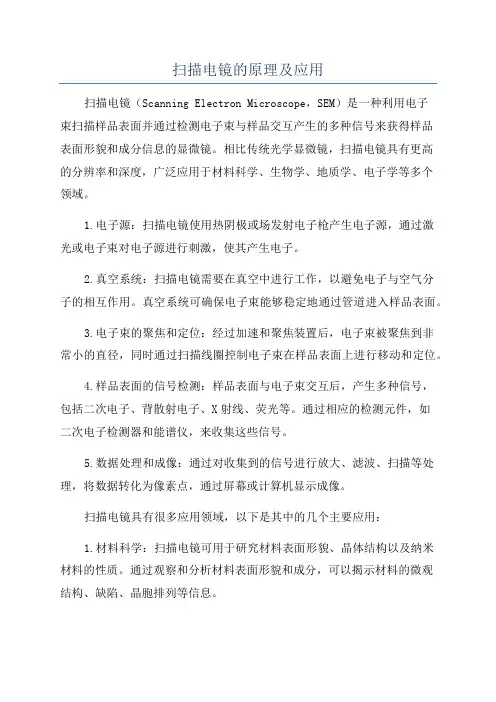

扫描电镜的原理及应用扫描电镜（Scanning Electron Microscope，SEM）是一种利用电子束扫描样品表面并通过检测电子束与样品交互产生的多种信号来获得样品表面形貌和成分信息的显微镜。

相比传统光学显微镜，扫描电镜具有更高的分辨率和深度，广泛应用于材料科学、生物学、地质学、电子学等多个领域。

1.电子源：扫描电镜使用热阴极或场发射电子枪产生电子源，通过激光或电子束对电子源进行刺激，使其产生电子。

2.真空系统：扫描电镜需要在真空中进行工作，以避免电子与空气分子的相互作用。

真空系统可确保电子束能够稳定地通过管道进入样品表面。

3.电子束的聚焦和定位：经过加速和聚焦装置后，电子束被聚焦到非常小的直径，同时通过扫描线圈控制电子束在样品表面上进行移动和定位。

4.样品表面的信号检测：样品表面与电子束交互后，产生多种信号，包括二次电子、背散射电子、X射线、荧光等。

通过相应的检测元件，如二次电子检测器和能谱仪，来收集这些信号。

5.数据处理和成像：通过对收集到的信号进行放大、滤波、扫描等处理，将数据转化为像素点，通过屏幕或计算机显示成像。

扫描电镜具有很多应用领域，以下是其中的几个主要应用：1.材料科学：扫描电镜可用于研究材料表面形貌、晶体结构以及纳米材料的性质。

通过观察和分析材料表面形貌和成分，可以揭示材料的微观结构、缺陷、晶胞排列等信息。

2.生物学：扫描电镜对于生物学研究也有很大的帮助。

可以观察细胞、组织和器官的微观形态、细胞器的分布和关系。

通过扫描电镜的成像，可以研究细胞的形态和结构与功能的关系，以及疾病的发生机制。

3.地质学：扫描电镜可用于研究岩石和矿石的成分、结构、矿物组成等信息。

可以观察到岩石和矿石的微观结构、矿物晶型、矿物交代等特征，为地质学和矿物学研究提供重要的信息。

4.电子学：在微电子制造中，扫描电镜可用于观察和分析电子元件的形态和结构、探测缺陷和纳米线路的状况。

这对于电子元件的设计和质量控制非常重要。

化学物质的扫描电镜扫描电镜（Scanning Electron Microscopy, SEM）作为一种高分辨率的显微镜，被广泛应用于化学领域，特别是对于观察和分析化学物质的微观结构十分重要。

本文将介绍扫描电镜的原理和应用，并探讨其在化学研究中的意义。

一、扫描电镜的原理及工作方式扫描电镜利用电子束扫描样品表面，通过探测样品散射出的次级电子、反射电子和析出X射线等信息，从而获得样品表面的形貌、结构和成分等相关信息。

其主要由电子源、光学系统、样品台、探测器等部分组成。

1. 电子源：扫描电子显微镜使用热阴极或场发射电子枪产生高能电子束。

电子束经过加速并聚焦后，进入光学系统。

2. 光学系统：光学系统主要由透镜组成，用于将电子束聚焦到样品表面。

电子束聚焦后，可以通过扫描线圈对样品表面进行扫描。

3. 样品台：样品台是用于固定和旋转样品的平台。

样品台的设计允许在样品表面进行纵向和横向移动，以便对样品进行大范围的扫描。

4. 探测器：探测器用于收集扫描电子显微镜所产生的信号，包括次级电子、反射电子和析出X射线等。

扫描电镜通常配备多种探测器，以获取不同类型的信号。

二、扫描电镜在化学研究中的应用扫描电镜在化学研究中有着广泛的应用，下面将介绍其在材料科学、催化剂研究和纳米材料等方面的具体应用。

1. 材料科学：扫描电镜可以用于分析材料的晶体结构、表面形貌和元素成分等。

通过观察材料的表面形貌和结构，可以了解材料的组织结构、晶体形貌和晶格缺陷等信息。

此外，扫描电镜还可以通过能谱分析确定材料的元素成分，从而得到材料的化学组成。

2. 催化剂研究：催化剂在化学反应中起着至关重要的作用，扫描电镜可以帮助研究人员对催化剂进行表面形貌和结构的观察。

通过观察催化剂表面的微观结构，可以了解催化剂的形貌特征、晶面取向和晶格结构，从而揭示其催化性能的内在原理。

3. 纳米材料：纳米材料由于其特殊的尺寸效应和表面效应在各个领域受到广泛关注。

扫描电镜通过其高分辨率和成分分析功能，可以对纳米材料的形貌、尺寸和成分进行观察和分析。

扫描电镜基本知识范围扫描电镜一种新型的电子光学仪器。

它具有制样简单、放大倍数可调范围宽、图像的分辨率高、景深大等特点。

那么你对扫描电镜了解多少呢?以下是由店铺整理关于扫描电镜基本知识的内容，希望大家喜欢!扫描电镜基本知识1. 光学显微镜以可见光为介质，电子显微镜以电子束为介质，由于电子束波长远较可见光小，故电子显微镜分辨率远比光学显微镜高。

光学显微镜放大倍率最高只有约1500倍，扫描式显微镜可放大到10000倍以上。

2. 根据de Broglie波动理论，电子的波长仅与加速电压有关：λe=h / mv= h / (2qmV)1/2=12.2 / (V)1/2 (Å)在10 KV 的加速电压之下，电子的波长仅为0.12Å，远低于可见光的4000 - 7000Å，所以电子显微镜分辨率自然比光学显微镜优越许多，但是扫描式电子显微镜的电子束直径大多在50-100Å之间，电子与原子核的弹性散射(Elastic Scattering) 与非弹性散射(Inelastic Scattering) 的反应体积又会比原有的电子束直径增大，因此一般穿透式电子显微镜的分辨率比扫描式电子显微镜高。

3. 扫描式显微镜有一重要特色是具有超大的景深(depth of field)，约为光学显微镜的300倍，使得扫描式显微镜比光学显微镜更适合观察表面起伏程度较大的样品。

4. 扫描式电子显微镜，其系统设计由上而下，由电子枪 (Electron Gun) 发射电子束，经过一组磁透镜聚焦 (Condenser Lens) 聚焦后，用遮蔽孔径 (Condenser Aperture) 选择电子束的尺寸(Beam Size)后，通过一组控制电子束的扫描线圈，再透过物镜(Objective Lens) 聚焦，打在样品上，在样品的上侧装有讯号接收器，用以择取二次电子(Secondary Electron) 或背向散射电子 (Backscattered Electron) 成像。

• 扫描电镜（SEM）• 透射电镜（TEM）• 原子力显微镜（AFM）• X射线衍射（XRD）• 元素分析（EA）显微分析技术——电子显微镜一束电子射到试样上，电子与物质相互作用，当电子的运动方向被改变，称为散射。

透射电子直接透射电子，以及弹性或非弹性散射的透射电子用于透射电镜(TEM)的成像和衍射二次电子 入射电子与样品中原子的价电子发生非弹性散射作用而损失的那部分能量（30～50eV）激发核外电子脱离原子，能量大于材料逸出功的价电子可从样品表面逸出，成为真空中的自由电子，此即二次电子。

在电场的作用下它可呈曲线运动进入检测器，使表面凹凸的各个部分都能清晰成像。

二次电子试样表面状态非常敏感，能有效显示试样表面的微观形貌；二次电子的分辨率可达5～10nm，即为扫描电镜的分辨率。

二次电子的强度主要与样品表面形貌相关。

二次电子和背景散射电子共同用于扫描电镜(SEM)的成像。

当探针很细，分辨高时，基本收集的是二次电子而背景电子很少，称为二次电子成像(SEI)。

背景散射电子 入射电子穿达到离核很近的地方被反射，没有能量损失；既包括与原子核作用而形成的弹性背散射电子，又包括与样品核外电子作用而形成的非弹性背散射电子，前者的份额远大于后者。

背散射电子反映样品表面的不同取向、不同平均原子量的区域差别，产额随原子序数的增加而增加；利用背散射电子为成像信号，可分析形貌特征，也可显示原子序数衬度而进行定性成分分析。

特征X射线入射电子和原子中的内层电子发生非弹性散射作用而损失一部分能量（几百个eV），激发内层电子发生电离，形成离子，该过程称为芯电子激发。

除了二次电子外，失去内层电子的原子处于不稳定的较高能量状态，将依一定的选择定则向能量较低的量子态跃迁，跃迁过程中发射出反映样品中元素组成信息的特征X射线，可用于材料的成分分析。

俄歇(Auger)电子如果入射电子把外层电子打进内层，原子被激发了．为释放能量而电离出次外层电子，叫俄歇电子。
