如何修改CAD标注文字的大小及公差的高度

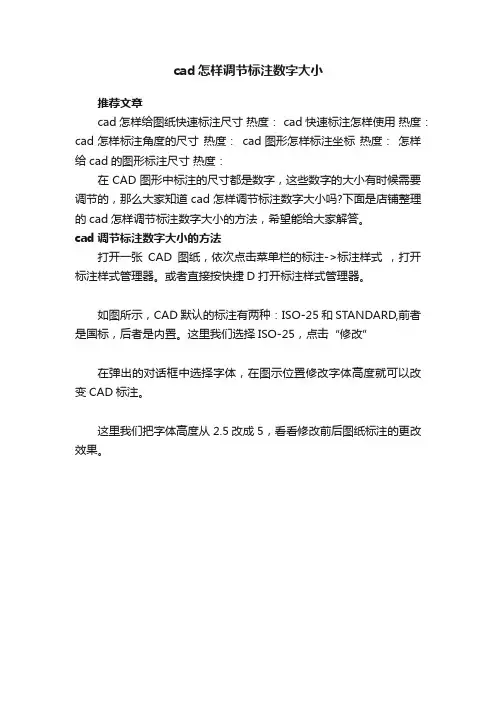

cad怎样调节标注数字大小
推荐文章
cad怎样给图纸快速标注尺寸热度： cad快速标注怎样使用热度：cad怎样标注角度的尺寸热度：cad图形怎样标注坐标热度：怎样给cad的图形标注尺寸热度：
在CAD图形中标注的尺寸都是数字，这些数字的大小有时候需要调节的，那么大家知道cad怎样调节标注数字大小吗?下面是店铺整理的cad怎样调节标注数字大小的方法，希望能给大家解答。

cad调节标注数字大小的方法
打开一张CAD图纸，依次点击菜单栏的标注->标注样式，打开标注样式管理器。

或者直接按快捷D打开标注样式管理器。

如图所示，CAD默认的标注有两种：ISO-25和STANDARD,前者是国标，后者是内置。

这里我们选择ISO-25，点击“修改”
在弹出的对话框中选择字体，在图示位置修改字体高度就可以改变CAD标注。

这里我们把字体高度从2.5改成5，看看修改前后图纸标注的更改效果。

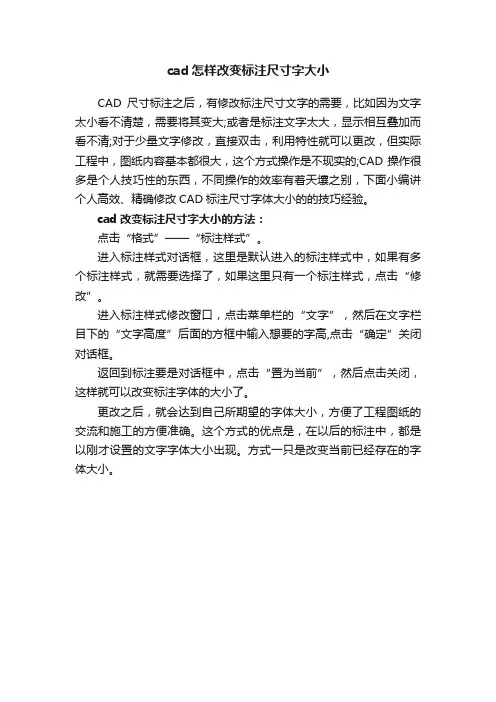

cad怎样改变标注尺寸字大小
CAD尺寸标注之后，有修改标注尺寸文字的需要，比如因为文字太小看不清楚，需要将其变大;或者是标注文字太大，显示相互叠加而看不清;对于少量文字修改，直接双击，利用特性就可以更改，但实际工程中，图纸内容基本都很大，这个方式操作是不现实的;CAD操作很多是个人技巧性的东西，不同操作的效率有着天壤之别，下面小编讲个人高效、精确修改CAD标注尺寸字体大小的的技巧经验。

cad改变标注尺寸字大小的方法：
点击“格式”——“标注样式”。

进入标注样式对话框，这里是默认进入的标注样式中，如果有多个标注样式，就需要选择了，如果这里只有一个标注样式，点击“修改”。

进入标注样式修改窗口，点击菜单栏的“文字”，然后在文字栏目下的“文字高度”后面的方框中输入想要的字高,点击“确定”关闭对话框。

返回到标注要是对话框中，点击“置为当前”，然后点击关闭，这样就可以改变标注字体的大小了。

更改之后，就会达到自己所期望的字体大小，方便了工程图纸的交流和施工的方便准确。

这个方式的优点是，在以后的标注中，都是以刚才设置的文字字体大小出现。

方式一只是改变当前已经存在的字体大小。

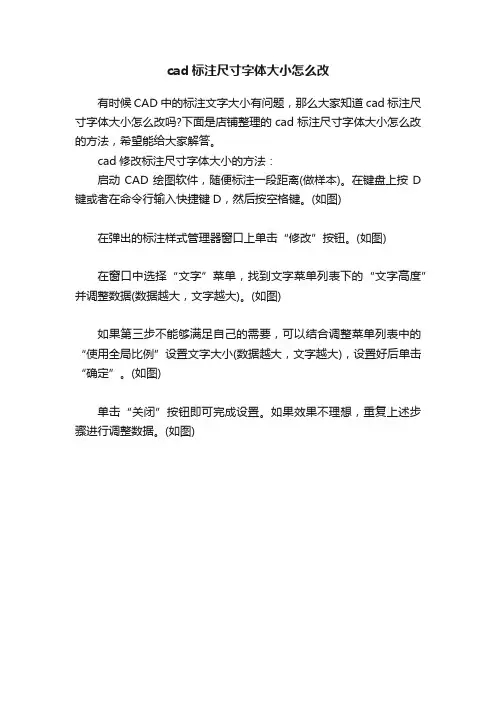

cad标注尺寸字体大小怎么改
有时候CAD中的标注文字大小有问题，那么大家知道cad标注尺寸字体大小怎么改吗?下面是店铺整理的cad标注尺寸字体大小怎么改的方法，希望能给大家解答。

cad修改标注尺寸字体大小的方法：
启动CAD绘图软件，随便标注一段距离(做样本)。

在键盘上按D 键或者在命令行输入快捷键D，然后按空格键。

(如图)
在弹出的标注样式管理器窗口上单击“修改”按钮。

(如图)
在窗口中选择“文字”菜单，找到文字菜单列表下的“文字高度”并调整数据(数据越大，文字越大)。

(如图)
如果第三步不能够满足自己的需要，可以结合调整菜单列表中的“使用全局比例”设置文字大小(数据越大，文字越大)，设置好后单击“确定”。

(如图)
单击“关闭”按钮即可完成设置。

如果效果不理想，重复上述步骤进行调整数据。

(如图)。

CAD标注尺寸文字的编辑与修改方法在CAD软件中，标注尺寸文字的编辑和修改是非常常见的操作。

这些操作不仅可以帮助我们更好地表达设计意图，还可以提高设计效率。

下面将介绍一些常用的CAD标注尺寸文字的编辑与修改方法。

1. 修改标注文字内容：在CAD中，我们可以很方便地修改标注文字的内容。

首先，选中要修改的标注文字，可以使用选择工具进行选择，然后使用编辑工具或者鼠标右键点击选择“编辑”命令。

这时，我们可以在弹出的对话框中修改文字内容，包括文字的字体、字号、颜色等属性。

修改完成后，点击确认即可完成标注文字内容的修改。

2. 调整标注文字的位置：有时候我们需要调整标注文字的位置，使其更清晰地表达设计尺寸。

CAD软件提供了多种方法来实现标注文字位置的调整。

一种常见的方法是使用文字对齐工具。

选中要调整位置的标注文字，然后选择对齐工具，在工具栏中选择合适的对齐方式，比如左对齐、右对齐、居中对齐等。

点击对齐命令后，标注文字将按照选择的对齐方式进行调整。

3. 修改标注文字的样式：为了使标注文字更加清晰易读，我们可以通过修改标注文字的样式来实现。

在CAD软件中，我们可以选择不同的字体、字号和颜色等属性来修改标注文字的样式。

选中要修改样式的标注文字，然后通过编辑工具或者鼠标右键点击选择“样式”命令，在弹出的对话框中进行样式的修改。

可以根据需要选择合适的字体、字号和颜色等属性，修改完成后点击确认即可。

4. 标注文字的线性尺寸编辑：在CAD中，我们可以对线性尺寸标注文字进行编辑和修改。

首先，选中要编辑的线性尺寸标注文字，使用编辑工具或者鼠标右键点击选择“编辑”命令。

然后，我们可以在弹出的对话框中修改线性尺寸标注文字的位置、文字内容、样式等。

修改完成后点击确认即可完成线性尺寸标注文字的编辑。

5. 删除标注文字：在CAD中，如果我们需要删除标注文字，可以使用删除命令。

选中要删除的标注文字，然后使用编辑工具或者鼠标右键点击选择“删除”命令。

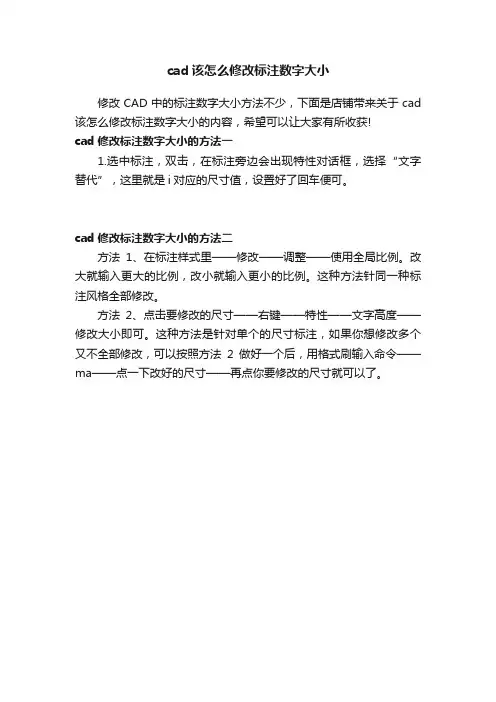

cad该怎么修改标注数字大小
修改CAD中的标注数字大小方法不少，下面是店铺带来关于cad 该怎么修改标注数字大小的内容，希望可以让大家有所收获!
cad修改标注数字大小的方法一
1.选中标注，双击，在标注旁边会出现特性对话框，选择“文字替代”，这里就是i对应的尺寸值，设置好了回车便可。

cad修改标注数字大小的方法二
方法1、在标注样式里——修改——调整——使用全局比例。

改大就输入更大的比例，改小就输入更小的比例。

这种方法针同一种标注风格全部修改。

方法2、点击要修改的尺寸——右键——特性——文字高度——修改大小即可。

这种方法是针对单个的尺寸标注，如果你想修改多个又不全部修改，可以按照方法2做好一个后，用格式刷输入命令——ma——点一下改好的尺寸——再点你要修改的尺寸就可以了。

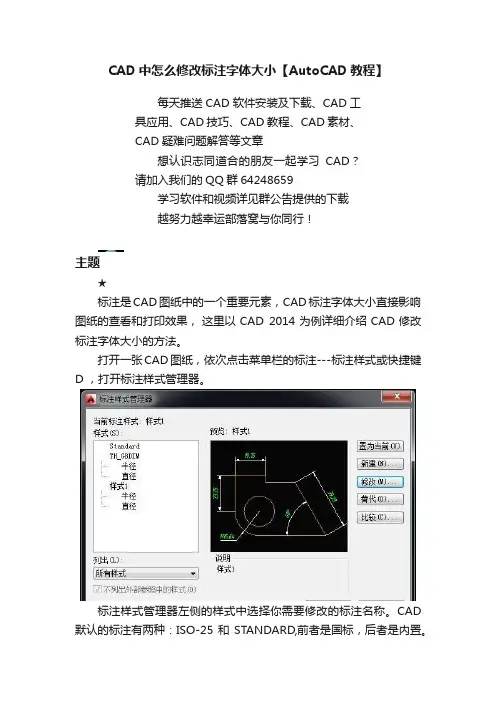

CAD中怎么修改标注字体大小【AutoCAD教程】
每天推送CAD软件安装及下载、CAD工
具应用、CAD技巧、CAD教程、CAD素材、
CAD疑难问题解答等文章
想认识志同道合的朋友一起学习CAD？
请加入我们的QQ群64248659
学习软件和视频详见群公告提供的下载
越努力越幸运部落窝与你同行！
主题
★
标注是CAD图纸中的一个重要元素，CAD标注字体大小直接影响图纸的查看和打印效果，这里以CAD 2014为例详细介绍CAD修改标注字体大小的方法。

打开一张CAD图纸，依次点击菜单栏的标注---标注样式或快捷键D ，打开标注样式管理器。

标注样式管理器左侧的样式中选择你需要修改的标注名称。

CAD 默认的标注有两种：ISO-25和STANDARD,前者是国标，后者是内置。

这里我们选择自己新建的一个标注样式“样式1”，点击右侧的“修改”
在弹出的对话框中选择字体，在图示位置修改字体高度就可以改变CAD标注。

当然前提是在字体样式中设置字体高度为0时此处可以修改字高，如果字体样式中字体高度给了非0的高度则此处为灰色的无法修改，就只能根据使用的文字样式来修改高度。

这里我们把字体高度从3.5改成10，看看修改前后图纸标注的更改效果。

字体高度为3.5时100长线条的长度标注如下
字体高度为10时100长线条的长度标注如下
但是单纯的修改文字的高度修改后文字和箭头大小不成比例，会显得字体大箭头小，临时放大字体可以这样修改。

如果需要出正式图就需要如果图纸的比例计算好可以通过标注样式---调整中的全局比例来修改放大的倍数
★。

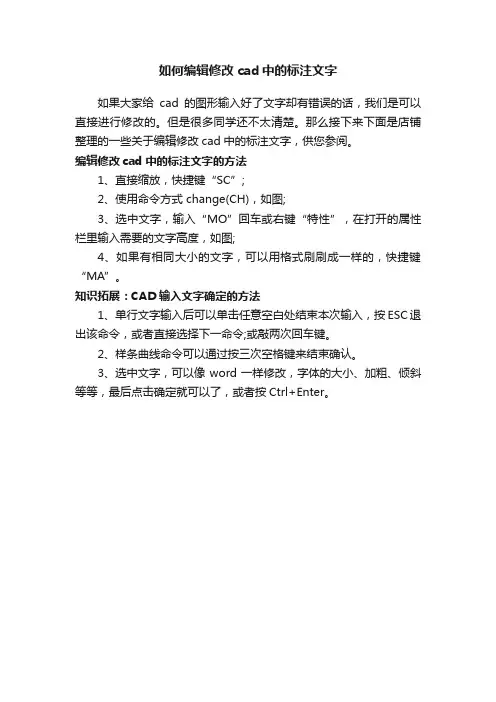

如何编辑修改cad中的标注文字
如果大家给cad的图形输入好了文字却有错误的话，我们是可以直接进行修改的。

但是很多同学还不太清楚。

那么接下来下面是店铺整理的一些关于编辑修改cad中的标注文字，供您参阅。

编辑修改cad中的标注文字的方法
1、直接缩放，快捷键“SC”;
2、使用命令方式 change(CH)，如图;
3、选中文字，输入“MO”回车或右键“特性”，在打开的属性栏里输入需要的文字高度，如图;
4、如果有相同大小的文字，可以用格式刷刷成一样的，快捷键“MA”。

知识拓展：CAD输入文字确定的方法
1、单行文字输入后可以单击任意空白处结束本次输入，按ESC退出该命令，或者直接选择下一命令;或敲两次回车键。

2、样条曲线命令可以通过按三次空格键来结束确认。

3、选中文字，可以像word一样修改，字体的大小、加粗、倾斜等等，最后点击确定就可以了，或者按Ctrl+Enter。

如何修改CAD标注文字的大小及公差的高度在CAD中，修改标注及公差文字的颜色1. 标注可以独立设置两边的标注界线、箭头及符号、文字（包括标注值和公差）三大部分的颜色，修改单个或同一类标注的公差和文字的颜色可以选中后，在属性面板里的文字－文字颜色项修改2.修改多个，建议打开标注样式管理器，修改文字标签页下的文字颜色项。

在CAD中，如何设置公差高度？标注公差的高度＝标注文字的高度*公差高度比例*标注全局比例* 文字高度在文字标签页的文字高度栏修改* 标注全局比例在调整标签页的标注全局比例项中修改* 公差高度比例的修改步骤：1）打开公差标签页2）先启用某一公差方式如“极限偏差” （默认是不启用，即无），此时，高度比例项变成亮显，高度比例表示公差文字高度与文字标签页中文字高度的比值，修改该值成你需要的，如一般为文字高度的0.71倍，则改为0.71，如下图3）然后再将公差格式改回去（如默认的无），完成。

以上标注样式修改完成，点确定，创建新的标注，公差高度设置生效。

在CAD中，如何修改标注文字的大小？标注文字的高度＝标注文字的高度*标注全局比例1. 修改单个或同一类尺寸文字的大小，可以选中尺寸后，在属性面板中修改文字－文字高度值或调整－标注全局比例值。

2. 修改多个尺寸文字一般通过修改所用标注样式实现。

方法：进入标注样式管理器，在文字标签页，修改文字高度值（一般设置为文字的打印高度如3.5等），再根据图纸比例修改调整标签页中的标注全局比例（一般标注全局比例＝图形的图纸比例的倒数，比如图纸比例为1：5时，标注全局比例设成5）。

如果一个文件含有多张图，且共用同一个标注样式，上述修改会让与图纸比例吻合的图中的标注文字高度合适，反之则不合适。

这样，就需要为不同图纸比例的图设置一个对应的标注样式，让每个标注样式的标注全局比例均与相应的图的比例对应。

而在不同图中标注前，需先将相应的标注样式设置为当前标注样式，再标注。

尧创机械CAD对标注文字的大小控制更智能。

cad修改字体大小的方法CAD软件是一种广泛应用于工程设计、建筑设计和制图等领域的计算机辅助设计工具。

在CAD软件中调整字体大小是非常常见的操作，它可以帮助我们根据需要进行字体的放大或缩小，以达到更好的设计效果。

本文将一步步回答如何在CAD软件中修改字体大小。

第一步：选择需要修改字体大小的文字打开CAD软件后，首先需要选择需要修改字体大小的文字。

在CAD软件中，文字通常由一系列的线段组成，我们可以通过点击或拖拽鼠标来选择文字。

如果你想要选择多个文字，可以按住Shift键同时点击多个文字来进行选择。

第二步：打开字体大小设置窗口在选择文字后，我们需要打开字体大小设置窗口来进行字体大小的修改。

在CAD软件的菜单栏中，一般会有一个“字体”或“文字”等相关选项，点击该选项后会弹出一个字体设置窗口。

在字体设置窗口中，一般会有各种字体样式和字体大小的选项。

第三步：选择字体大小在字体设置窗口中，我们可以通过下拉菜单或输入框来选择字体大小。

CAD软件通常提供了一系列常用的字体大小，例如8、10、12、14等等。

如果需要其他大小的字体，可以手动输入具体的数值。

在选择字体大小时，需要根据具体需求来确定，一般来说，较大的字体大小可以使文字更加醒目，而较小的字体大小可以节省空间。

第四步：应用字体大小修改在选择完字体大小后，需要点击“应用”或“确认”等按钮来应用修改。

CAD软件会立即将选择的文字大小进行修改，并显示在绘图区域中。

如果不满意修改后的效果，可以再次打开字体大小设置窗口进行调整。

第五步：保存修改当所有文字的字体大小修改完毕后，我们需要保存修改后的文件。

在CAD软件中，一般有一个“保存”或“保存为”等选项，点击该选项后可以将修改后的文件保存在本地计算机中。

保存文件时，可以选择不同的文件格式，例如DWG、DXF等，以便在其他CAD软件中进行打开和编辑。

通过以上步骤，我们就可以在CAD软件中轻松地修改字体大小了。

在实际应用中，我们可以根据具体情况来选择合适的字体大小，以满足设计需求。
