负反馈电路反馈的基本概念

反馈电路，是控制论的基本概念，它是指将系统输出返回给输入并以某种方式更改输入从而影响系统功能的过程。

反馈可分为负反馈和正反馈。

前者使输出与输入起相反的作用，减少了系统输出与系统目标之间的误差，并且系统趋于稳定。

后者使输出起到与输入相似的作用，使系统偏差连续增加，使系统振荡，并可以放大控制功能。

负面反馈的研究是控制论的核心问题。

此外，还有当前的负反馈理论。

系统的部分或全部输出信号以某种方式和路径作为输入信号的一部分发送回系统的输入端。

此过程称为反馈。

根据反馈信号的极性，反馈可分为正反馈和负反馈。

如果反馈信号的极性与输入信号的极性相同或变化方向同相，则由于这两个信号的混合，放大器的净输入信号将大于输出信号。

该反馈称为正反馈。

正反馈主要用于信号发生电路。

相反，如果反馈信号的极性与输入信号的极性相反或变化方向相反（反相），则叠加结果将削弱净输入信号。

这种反馈称为负反馈放大电路，自动控制系统通常采用负反馈技术来稳定系统的工作状态。

负反馈采样一般采用电流采样或电压采样。

由于负反馈具有其独特的优势，因此已被广泛应用于实际放大器中，并改变了放大器的性能。

负反馈使放大器的闭环增益趋于稳定，并消除了开环增益的影响。

阻抗匹配是电子电路中的重要问题。

负反馈也会影响放大器的输入和输出阻抗。

电压混合会增加输入阻抗，而电流混合会降低输入阻抗。

电流采样会增加输出阻抗，而电压采样会降低输出阻抗。

负反馈的使用还可以大大减少放大器在稳定状态下产生的失真，并且可以削弱放大器内部的各种干扰电平。

负反馈也会使放大器的频带变宽，从而使放大器的幅频特性相对平坦。

因此，负反馈可以极大地改善放大器的放大质量和许多性能指标，并且反馈越深，改善越大。

但是，负反馈过深可能会导致放大器无法正常工作并引起自激，因此稳定的负反馈放大器通常不会超过三级。

说明：1.振荡器的一部分输出以减小幅度的方式返回到输入。

2.受控部分发送的反馈信息会抑制或削弱受控部分的活动。

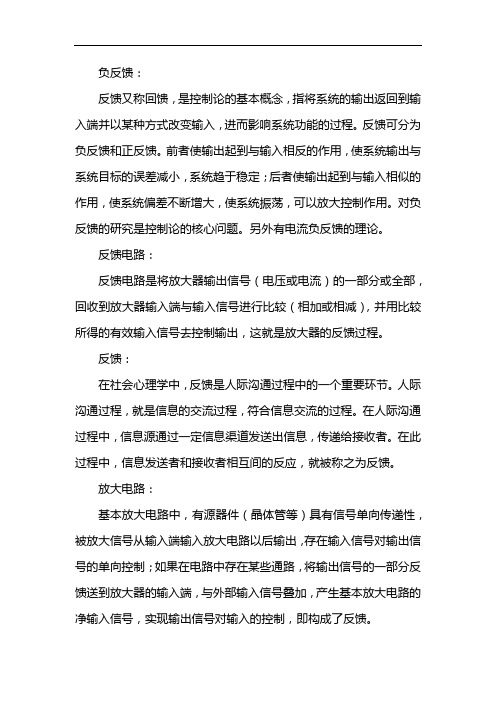

负反馈：反馈又称回馈，是控制论的基本概念，指将系统的输出返回到输入端并以某种方式改变输入，进而影响系统功能的过程。

反馈可分为负反馈和正反馈。

前者使输出起到与输入相反的作用，使系统输出与系统目标的误差减小，系统趋于稳定；后者使输出起到与输入相似的作用，使系统偏差不断增大，使系统振荡，可以放大控制作用。

对负反馈的研究是控制论的核心问题。

另外有电流负反馈的理论。

反馈电路：反馈电路是将放大器输出信号（电压或电流）的一部分或全部，回收到放大器输入端与输入信号进行比较（相加或相减），并用比较所得的有效输入信号去控制输出，这就是放大器的反馈过程。

反馈：在社会心理学中，反馈是人际沟通过程中的一个重要环节。

人际沟通过程，就是信息的交流过程，符合信息交流的过程。

在人际沟通过程中，信息源通过一定信息渠道发送出信息，传递给接收者。

在此过程中，信息发送者和接收者相互间的反应，就被称之为反馈。

放大电路：基本放大电路中，有源器件（晶体管等）具有信号单向传递性，被放大信号从输入端输入放大电路以后输出，存在输入信号对输出信号的单向控制；如果在电路中存在某些通路，将输出信号的一部分反馈送到放大器的输入端，与外部输入信号叠加，产生基本放大电路的净输入信号，实现输出信号对输入的控制，即构成了反馈。

概述TP2200VER/S-400前馈加回馈变频器反馈可分为负反馈和正反馈。

前者使输出起到与输入相反的作用，使系统输出与系统目标的误差减小，系统趋于稳定；后者使输出起到与输入相似的作用，使系统偏差不断增大，使系统振荡，可以放大控制作用。

对负反馈的研究是控制论的核心问题。

在放大电路中既有直流分量，又有交流分量，所以必然有直流反馈和交流反馈之分。

直流反馈影响放大电路的直流性能，如静态工作点。

交流反馈影响放大电路的交流性能，如增益、输入电阻、输出电阻和带宽等。

负反馈放大电路分为四种组态：电压串联负反馈、电压并联负反馈、电流串联负反馈、电流并联负反馈。

反馈的概念：将放大电路输出信号（电压或电流）的一部分或全部通过某一元件或一定电路引回到输入端的过程，称为反馈。

负反馈反馈正反馈负反馈：若引回的信号削弱了放大电路的净输入信号，称为负反馈。

正反馈：若引回的信号增强了放大电路的净输入信号，称为正反馈。

输入信号i X :输出信号o X :放大倍数A :无反馈放大电路框图基本放大电路AoX ∙iX ∙有反馈放大电路框图基本放大电路AoX ∙dX ∙⨯i X ∙+反馈回路FfX ∙–反馈信号f X :净输入信号d X :反馈系数F :d i fX X X =-foX F X =（1）负反馈的类型有反馈放大电路框图基本放大电路AoX ∙dX ∙⨯i X ∙+反馈回路FfX ∙–（1）负反馈的类型有反馈放大电路框图基本放大电路AoX ∙dX ∙⨯i X ∙+反馈回路FfX ∙–根据反馈信号包含的成分不同：直流负反馈交流负反馈交直流负反馈反馈信号中只包含直流成分的负反馈。

反馈信号中只包含交流成分的负反馈。

反馈信号中同时含有交、直流成分的负反馈。

（1）负反馈的类型有反馈放大电路框图基本放大电路AoX ∙dX ∙⨯i X ∙+反馈回路FfX ∙–（1）负反馈的类型有反馈放大电路框图基本放大电路AoX ∙dX ∙⨯i X ∙+反馈回路FfX ∙–根据反馈电路在输出端采样信号的不同：电压负反馈电流负反馈反馈信号取自输出电压的负反馈。

反馈信号取自输出电流的负反馈。

（1）负反馈的类型有反馈放大电路框图基本放大电路AoX ∙dX ∙⨯i X ∙+反馈回路FfX ∙–根据反馈信号与输入信号在输入端连接方式（比较形式）的不同：串联负反馈并联负反馈反馈信号与输入信号以电压形式在输入端串联。

反馈信号与输入信号以电流形式在输入端并联。

（1）负反馈的类型有反馈放大电路框图基本放大电路AoX ∙dX ∙⨯i X ∙+反馈回路FfX ∙–综合考虑反馈电路的输入输出端，负反馈类型可包括：◆电压串联负反馈◆电流串联负反馈◆电压并联负反馈◆电流并联负反馈（1）负反馈的类型+iU +dU +fU +oU dI fI iI oI +i U +dU +fU d I fI iI oI a )电压串联负反馈b)电压并联负反馈a )电流串联负反馈b)电流并联负反馈（2）负反馈类型的判断负反馈类型的判断步骤①找出反馈网络。

负反馈的概念负反馈⼀：反馈的定义反馈：可描述为将放⼤电路的输出量（电压或电流）的⼀部分或全部，通过⼀定的⽅式送回放⼤电路的输⼊端。

我们有时把引⼊反馈的放⼤电路称为闭环放⼤器，没有引⼊的称为开环放⼤器。

⼆：反馈的分类和判断1.按反馈的极性分它可分为负反馈和正反馈。

反馈输⼊信号能使原来的输⼊信号减⼩即为负反馈，反之则为正反馈。

问题：怎麽判断电路是正反馈还是负反馈呢?答：⾸先我们来说⼀下判断的思路，就是通过⽐较反馈前后的输⼊量的改变情况，若反馈后的净输⼊量减⼩则为负反馈，反之则为正反馈。

（净输⼊量是反馈后的输⼊量）我们判断的⽅法是：瞬时极性法。

先将反馈⽹络与放⼤电路的输⼊段断开，然后设定输⼊信号有⼀个正极性的变化，再看反馈回来的量是正极性的还是负极性的，若是负极性，则表⽰反馈量是削弱输⼊信号，因此是负反馈。

反之则为正反馈。

负反馈对放⼤器性能才有改善，正反馈使放⼤器的性能变坏，因此正、负反馈的判断我们要掌握好！2.按交直流性质分它可分为直流反馈和交流反馈。

直流反馈常⽤于稳定直流⼯作点，交流反馈主要⽤于放⼤电路性能的改善。

3.按输出端取样对象分它分为电压反馈和电流反馈。

4.按输⼊端的连接⽅式分它可分为串联反馈和并联反馈。

它们对信号源的内阻Rs的要求是不同的。

串联反馈要求Rs越⼩越好，并联则要求Rs越⼤越好！在放⼤电路中主要是⽤负反馈，因此我们这⼀章只学习负反馈。

按上⾯的分类，负反馈放⼤电路可⼜四种组态：串联电压反馈；串联电流反馈；并联电压反馈；并联电流反馈。

反馈的⼀般表达式如右图所⽰的反馈电路的结构框图基本放⼤电路的放⼤倍数为：反馈⽹络的反馈系数为：由于：所以：所以反馈放⼤电路的放⼤系数（⼜称开环增益）为：这个式⼦反映了反馈放⼤电路的基本关系，也是分析反馈问题的基本出发点。

其中（1+AF）是描述反馈强弱的物理量，它⼜被称为反馈深度，它是反馈电路定量分析的基础。

⼀：串联电压负反馈串联电压负反馈是稳定输出电压Uo。

什么是电路的负反馈在电子电路中的应用电路的负反馈是一种重要的电子电路设计技术，通过将一个电路的输出返回到输入端，以减小电路的非线性失真、增加稳定性和精度，并改善功率放大器的线性范围。

负反馈可以在各种电子应用中使用，包括放大器、滤波器和振荡器等。

首先，让我们来了解一下负反馈的基本原理。

负反馈是通过将电路的输出信号返回到输入端形成一个反馈环路来实现的。

反馈信号会与输入信号相混合，并进行比较。

然后，通过控制信号的相位和幅度来调整输出信号的特性，以达到预期的目标。

这种反馈作用可以降低系统的增益、改善频率响应和减小非线性失真。

负反馈具有许多优势。

首先，它可以提高放大器的稳定性。

因为反馈信号通过控制系统增益，即使在输入信号发生变化或环境条件发生变化的情况下，系统的输出也可以保持稳定。

其次，负反馈可以降低系统的非线性失真。

反馈信号可以校正输入信号中的非线性部分，从而减小输出信号的扭曲程度。

此外，负反馈还可以增加电路的带宽和减小噪声。

通过降低系统的增益，它可以扩展电路的频率响应，并减小噪声的放大。

在实际应用中，负反馈被广泛应用于放大器设计中。

一个常见的例子是运算放大器。

运算放大器是一种电子放大器，它具有高增益和宽频带的特性。

负反馈通过将一部分输出信号返回到输入端，可以控制运算放大器的增益，并使其具有更好的线性性能和稳定性。

负反馈还可以用于改变放大器的输入和输出特性，使其适应不同的应用需求。

此外，负反馈还可以应用于滤波器设计中。

滤波器是一种能够选择性地通过或拒绝特定频率范围的电路。

负反馈可以通过改变滤波器的传输函数来调整滤波器的频率响应和增益。

通过使用负反馈，我们可以实现更高的滤波器阻尼比和更平坦的频率响应。

最后，负反馈还可以在振荡器设计中发挥重要作用。

振荡器是一种能够产生稳定的振荡信号的电路。

负反馈可以通过控制振荡器的增益、相位移动和频率响应来稳定振荡信号。

这对于确保振荡器的稳定性和减小频率漂移非常重要。

总之，电路的负反馈在电子电路设计中具有重要的应用价值。

电压和电流的负反馈的概念
电压和电流的负反馈是指在电路中引入一种机制，使得输出信号通过与输入信号的对比来对其进行调整。

这种调整可以是减小输出信号相对于输入信号的变化，从而实现稳定性和精确性的控制。

负反馈分为电压负反馈和电流负反馈两种形式，它们的基本概念如下：
1. 电压负反馈（Voltage Negative Feedback）：即反馈回路中的信号为电压信号。

在电压负反馈中，根据电压的差异来调整输出电压，以稳定和控制电路的性能。

电压负反馈可以通过增加负载电阻、调整放大器的增益或设计一个反馈网络来实现。

2. 电流负反馈（Current Negative Feedback）：即反馈回路中的信号为电流信号。

在电流负反馈中，根据电流的差异来调整输出电流，以稳定和控制电路的性能。

电流负反馈可以通过增加负载电阻、调整放大器的增益或设计一个反馈网络来实现。

电压和电流的负反馈的基本目的是通过对输出信号与输入信号进行比较和控制，实现电路性能的稳定和精确控制。

它们在放大器、稳压器等电路中得到广泛应用，可以提高电路的稳定性、线性度和频率响应等。

负反馈的基本概念
这一节主要深刻理解负反馈的基本概念；掌握识别负反馈放大电路类型的方法及它们的特点；了解负反馈对放大电路性能的影响。

 １．　负反馈的基本概念，要求达到领会层次。

 ２．　负反馈放大电路的类型，要求达到领会层次。

 ３．　负反馈对放大电路性能的影响，要求达到识记层次。

 重点：负反馈的基本概念、反馈放大电路类型的判别、负反馈对放大电路性能的影响。

 难点：反馈放大电路类型的判别。

 ．反馈的定义
 在放大电路中，信号的传输是从输入端到输出端，这个方向称为正向传输。

反馈就是将输出信号取出一部分或全部送回到放大电路的输入回路，与原输入信号相加或相减后再作用到放大电路的输入端。

反馈信号的传输是反向传输。

所以，放大电路无反馈也称开环，放大电路有反馈也称闭环。

反馈的示意图见图1。

第八章主要内容8-1 反馈的基本概念及正负反馈退出开始•反馈: 将输出量(输出电压或输出电流)的一部分或全部通过一定的电路形式作用到输入端，构成输入输出系统的闭合基本放大电路的输入信号；大小由输入信号(反馈量)共同决定正负反馈判断方法判断正负反馈可使用瞬时极性判断法•规定电路输入信号在某一时刻对地的极性为正，逐级判断电路中各相关点电流的流向和电位的极性，从而得到输出信号的极性；•根据输出信号的极性判断出反馈信号的极性；若反馈信号使基本放大电路的净输入信号增大，则引入了正反馈；反之则引入了负反馈。

•正反馈: 使放大电路净输入量增大的反馈•负反馈: 使放大电路净输入量削弱的反馈对于一个网络或者放大电路是否存在反馈，需要判断：•输出与输入间是否存在反馈通路•反馈量是否影响输入信号的大小对于分立元件电路，可以通过判断输入级放大管的净输入电压或者净输入电流因反馈的引入被增大还是被减小，来判断反馈的正负反馈方式。

V +o u 32R 3R 4R Fu Iu I u 1T 1.设输入电压的瞬时极性对地为“＋”，则管的基极电位对地为“＋”；回路，产生电流，如图中虚线所示，从而在的极性得到间电压减小，所以该两级放大电路引入了负反馈。

u F u ++-iu u1R 2R ⋅1R u ⋅u u ⋅f u iu ⋅R ⋅(a)所示电路中，集成运放的同相输入端、反相输入端与输出端均无通路，故电路中没有引入反馈。

当输入信号增大（+）时，输出信号反相增大（-）。

增加，故为正反馈-u ---直流反馈与交流反馈的判断：通过反馈存在于放大电路的直流通路之中还是交流通路之中，。

第七章放大电路中的负反馈讲义反馈是电子技术的一个重要概念。

在放大电路中引入负反馈，是改善放大电路性能的重要手段。

7.1 反馈的基本概念一、反馈定义反馈，就是把放大电路的输出量（电压U O或电流I O）的一部分或全部，通过反馈网络以一定的方式又引回到输入回路中去，以影响电路输入信号作用的过程。

画出反馈方框图，辅助说明定义，并说明闭环、开环概念。

²反馈网络：作用是把放大电路的输出量的部分（或全部）反馈回输入回路。

反馈网络一般由在输出回路和输入回路之间起联系作用的一些元件（如电阻、电容等）组成。

²反馈信号：由反馈网络引回到放大电路的输入回路中的电量，用U f或I f表示。

²反馈系数：就是反馈网络的传输系数，反馈网络一般是线性网络²既然反馈信号是经反馈网络从输出量中取得的，则反馈信号将正比于输出信号（比例系数即反馈系数）。

这是反馈信号的一个特点。

举例说明：静态工作点稳定电路中的直流负反馈――负反馈元件、作用、影响――从直流引申到交流负反馈。

稳定原理：在射极偏置电路中，利用Re上的直流压降随I CQ变化之特点，改变U BE，使I BQ 的变化方向与I CQ相反，其结果是稳定了静态工作点。

强调：①Re的作用――反馈元件；②这是直流量的反馈，属于直流负反馈。

③直流负反馈带来的好处是使电路具有了自动调节静态电流的能力。

引申：将Ce开路，Re上会出现交流压降――产生交流反馈强调：①Re是关键元件（反馈元件），无它，便无反馈过程；②Re的位置在输出、输入回路之间起到了联系作用，将输出电流的大小变化以反馈电压的形式反映到了输入回路――反馈网络。

结论：①判断电路中是否有反馈，应观察电路中有无将输出、输入回路联系起来的反馈元件（网络）。

②放大电路中常有直流、交流反馈共存的情况。

二、正反馈和负反馈根据反馈极性的不同，即反馈量对原输入信号作用的影响不同，反馈有正反馈和负反馈之分。

正反馈：反馈信号增强了原输入信号的作用，使净输入信号增大。
