线性系统理论考点汇总

第一章线性定常系统的状态空间描述及运动分析1.1 线性定常系统的传递函数描述传递函数描述局部的,有局限性的描述传递函数描述的是系统的输入--输出关系,即假定对系统结构的内部信息一无所知,只能得到系统的输入信息和输出信息,系统内部结构就像一个"黑箱"一样,因此,传递函数只能刻画系统的输入--输出特性,它被称为系统的输入--输出描述和外部描述.常用的数学工具:拉普拉斯变换主要适用于描述线性定常系统1.单变量情形回顾已知由下列常系数微分方程描述的定常系统其中 : 系统的输出 ; :系统的输入; : 时间; 均为常数 ,(希望input少,收益大)假定所有初始值(包括导数的值)全为0,对上式两边取拉普拉斯变换,得到其中为的拉普拉斯变换,则下式称为系统的传递函数 :传递函数为的真有理分式,则称系统为物理能实现的. 单输入--单输出系统的传递函数必为真有理分式.系统的特征多项式: 多项式系统的特征方程 : 代数方程系统的极点 : 特征方程的根或者说特征方程的零点系统的零点 : 多项式的零点传递函数的零点和极点 : 零极相消后剩下的系统的零点和极点 (若系统有相同的零点和极点,则称系统有零极点相消)2.传递函数矩阵考察多输入--多输出的线性定常系统.令输入变量组 : {} , 输出变量组 : {} 且假定系统的初始变量为 0 .用和分别表示和的拉普拉斯变换, 表示系统的由第个输入端到第个输出端的传递函数,其中则由系统的线性属性(即满足叠加原理) 可以导出:称由上式所定义的为系统的传递函数矩阵. 容易看出, 为的一个有理分式矩阵. 当的元传递函数除严格真还包含真有理分式时,即它的一个或一些元传递函数中分母和分子多项式具有相等的最高幂次时,称为真有理分式矩阵.通常,当且仅当为真的或严格真的时,它才是物理上可实现的.作为一个判别准则,当且仅当零阵时, 为严格真的;非零常阵传递函数矩阵为真的.1.2 线性定常系统的状态空间描述1. 状态和状态空间定义1.1 动力学系统的状态定义为完全的表征系统时间域行为的一个最小内部变量组.组成这个变量组的变量称为系统的状态变量,其中为初始时刻由初始变量构成的列向量称为系统的状态向量,简称为状态.状态空间则定义为状态向量取值的一个向量空间.几点解释:1. 状态向量组可完全的表征系统行为的属性.2. 状态变量组的最小性.3. 状态变量组在数学上的特征.4. 状态变量组包含了系统的物理特征.5. 状态变量组选取上的不唯一性定理1.1 系统任意选取的两个状态变量组之间为线性非奇异的关系2.动态系统的状态空间描述和输入--输出描述不同,状态空间描述中把系统动态过程的描述考虑为一个更加细致的过程,输入引起系统状态的变化,而状态和输入则决定了输出的变化."输入"引起"状态"的变化 ( 一个运动的过程)数学上必须采用微分方程或差分方程来表征并且称这个数学方程为系统的状态方程考虑最为一般的连续动态过程: (一个一阶非线性时变微分方程组)进而,在引入向量表示的基础上,还可将状态方程简洁的表示为向量方程的形式:其中"状态"和"输入"决定"输出"的变化 (一个变量见的转换过程)描述这种转换过程的数学表达式为变换方程,并且称之为系统的输出方程或量测方程.最一般的,一个连续的动力学系统的输出方程具有以下形式:表示为向量方程的形式为其中系统的状态空间描述由状态方程和输出方程组成.离散动态过程(离散系统)的状态空间的描述: 只在离散时刻取值,用来表示其状态空间过程描述只反映离散时刻的变量组间的因果关系和转换关系.通常,可采用两条可能的途径来组成系统的状态空间描述:一是分析途径,适用于结构和参数已知的系统;二是辨识的途径,适用于结构和参数难于搞清楚的系统.3.线性定常系统的状态空间描述限于考虑线性定常系统的连续动态过程,此时,向量函数将都具有线性的关系,且不显含时间 .从而线性定常系统的状态空间描述的表达式为其中维状态向量维控制输入向量维输出向量系统矩阵输入矩阵输出矩阵前馈矩阵以上统称为系统的系数矩阵,均为实常阵.线性定常系统也叫做线性时不变系统(linear time-invariant L TI),完全由系数矩阵决定.简记为.对于线性定常系统,我们分别称系统矩阵的特征值,特征向量,若尔当标准型,特征方程,特征多项式为系统的特征值,特征向量,若尔当标准型,特征方程,特征多项式,系统的特征值也称作系统的极点.若,则此系统为单输入线性定常系统;若,此系统为单输出线性定常系统;若,此系统为单输入--单输出系统,或单变量系统.考虑线性定常离散系统的状态空间描述,其一般形式为其中维状态向量维控制输入向量维输出向量阶实常系数矩阵简记为1.3 输入输出描述导出状态空间描述------------- 系统的实现问题(第五章详解)考虑单输入--单输出线性定常系统.表征此系统动态过程的输入-输出描述,时域为或等价的频域描述即传递函数其中和分别表示和的拉普拉斯变换对于由上式描述的系统,可以引进状态变量 ,将其写成状态空间描述形式,其中为维状态变量分别为的常矩阵由"上"写成"下",称为实现问题,实现不具有唯一性1. 当时,有如下结论:定理1.2 给定单输入--单输出线性定常系统的输入输出描述如"上",当时,其对应的一个状态空间描述为:2. 当时,已知"上"求其状态空间描述.先求极限然后令为严格真,直接按的形式写出即可.3. 当时, 此时输入输出关系为此时状态空间描述形式为:1.4 由状态空间描述导出的传递函数矩阵对于多输入--多输出线性定常系统,传递函数矩阵是表征系统输入输出特性的最基本的形式.1. 传递函数矩阵的表示的基本表达式定理1.3 对应于状态空间描述的传递函数矩阵为并且 ,当时, 为真的 , 时, 为严格真的,且有2.的实用关系式有给出的关系式在理论分析上很重要,但从计算的角度而言不方便,下面给出由计算的两个实用算式.定理1.4 给定状态空间描述的系数矩阵 , 求出则相应的传递函数矩阵可表示为注: 的根 : 系统的极点 ; 分子的根 : 系统的零点推论1.1 若的最小多项式为则系统的传递函数矩阵可表示为2. 脉冲响应矩阵和状态空间描述定理1.11 线性定常系统其中的实常阵的脉冲响应矩阵为将其写作更为常用的形式定理1.12 两个代数等价的线性定常系统具有相同的脉冲响应矩阵.定理1.13 两个代数等价的线性定常系统具有相同的输出零状态响应和输出零输入响应.3. 脉冲响应矩阵和传递函数矩阵定理1.14 分别表示线性定常系统的脉冲响应矩阵和传递函数矩阵,则有推论1.2 给定两个线性定常系统 ,设两者都具有相同的输入和输出维数,状态维数不一定相同,则两系统具有相同的脉冲响应矩阵(即相同的传递函数矩阵)的充要条件为1.8 线性定常离散系统的运动分析归结为对定常的线性差分方程进行求解.1. 线性定常离散系统的运动规律对于上述系统,其状态运动的表达式为或2. 脉冲传递函数矩阵取初始状态 , 则可得到系统的输入输出关系式为其中为线性定常离散系统的传递函数矩阵, 按习惯称为脉冲传递函数矩阵.G(z) 为 z 的有理分式矩阵,通常只讨论其为真的或严格真的情况,此时 G(z) 为物理可实现的. 1.9 线性定常系统的时间离散化1. 问题的提出把连续时间系统化为等价的离散时间系统的问题. (课本P22 或百度文库)2.线性定常系统按采样周期T的离散化线性定常系统引入三点基本假设,以保证系统离散化后的描述简单,且是可复原的1. 采样器的采样方式取为以常数 T 为周期的等间隔采样. 采样瞬时为2. 保持器为零阶的.3. 采样周期的值要满足香农(Shannon)采样定理所给出的条件香农定理:离散信号可以完满地复原为原来的连续信号的条件为采样频率满足.考虑到 , 故上式可化为定理1.15 上述系统的时间离散化模型为其中注 :定理1.15提供了线性定常连续系统时间离散化的算法, 离散化系统仍为定常系统.不管A是否奇异,离散化后系统矩阵G一定是非奇异的.。

线性系统理论总结ppt
一、线性系统简介
1.线性系统定义：
线性系统是指用线性微分方程、线性积分方程和线性算子（算子运算）来表示、描述和分析的一个系统。

这种系统的输入输出之间的关系可以表
示为线性函数的形式。

2.线性系统的实例：
线性系统的例子包括信号处理、控制系统、数字图像处理、模式识别
等等。

线性系统的应用也很广泛，可以应用在机器人、汽车、航空、通信、医疗和金融等行业中。

二、线性系统的演示
1.系统模型：
线性系统通常用状态空间模型来描述，该模型由一组线性微分方程以
及输入、输出和内部状态变量组成。

该模型的工作原理是：系统的输入到
达模型的输入，系统的内部状态变量发生改变，然后将内部状态变量产生
的输出发送到系统的输出端。

2.系统特性：
线性系统具有许多特性，包括平衡点、平稳性、稳定性、反馈和动力
学建模等等。

这些特性是线性系统能够更好地实现高效操作和有效控制的
基础。

三、线性系统的分析
1.状态变量分析：
状态变量是描述系统当前状态的量，它们通过系统的状态转移方程的变化反映系统的行为。

状态变量的分析包括：求出状态变量的收敛状态，判断系统的稳。

信号与线性系统知识点总复习1.信号的基本概念信号是电子信息工程中的重要概念，简单来说就是随时间（或空间）变化的物理现象。

信号可以分为连续信号和离散信号两种。

连续信号可以用函数表示，离散信号可以用数列表示。

2.常见信号的分类常见的信号类型包括连续时间信号、离散时间信号、周期信号、非周期信号、奇函数信号、偶函数信号等。

不同类型的信号在数学表示和性质上有所差异。

3.连续时间信号的基本性质连续时间信号可以通过振幅、频率、相位等参数来描述。

它们具有线性性质、时移性、尺度变换性质和时间反转性质。

这些性质对于信号的分析和处理都是重要的基础。

4.离散时间信号的基本性质离散时间信号是在离散时间点上取值的信号，通常用数列表示。

离散时间信号具有线性性质、时移性、尺度变换性质和时间反转性质。

此外，离散时间信号还有抽样定理、离散时间傅立叶变换等重要概念。

5.线性系统的基本概念线性系统是输入和输出之间存在线性关系的系统，可以用线性常微分方程或差分方程表示。

线性系统具有叠加原理、时不变性、因果性等基本特性。

线性系统的频率响应是分析系统特性的重要工具。

6.线性时不变系统的冲激响应冲激响应是线性时不变系统的重要性质，它描述了系统对单位冲激输入的响应。

从冲激响应可以得到系统的频率响应、相位响应等信息。

7.线性时不变系统的频率响应频率响应描述了线性时不变系统对不同频率的输入信号的响应特性。

它可以通过线性时不变系统的冲激响应来计算，常用的方法有离散时间傅立叶变换、连续时间傅立叶变换、z变换等。

8.线性系统的稳定性分析稳定性是线性系统分析中的重要性质。

对于连续时间系统，稳定性可以通过系统的传递函数的极点位置来判断。

对于离散时间系统，稳定性可以通过系统的差分方程的极点位置来判断。

9.线性系统的频域分析频域分析是信号与系统分析中的重要方法，可以通过傅立叶变换、拉普拉斯变换和z变换等来将信号从时域转换到频域。

频域分析可以得到信号的频谱特性、频率响应等信息。

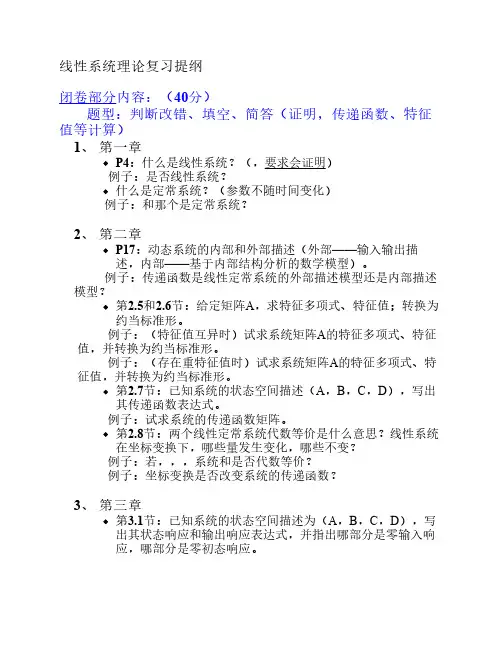

线性系统理论复习提纲闭卷部分内容：（40分）题型：判断改错、填空、简答（证明，传递函数、特征值等计算）1、第一章P4：什么是线性系统？（，要求会证明）例子：是否线性系统？什么是定常系统？（参数不随时间变化）例子：和那个是定常系统？2、第二章P17：动态系统的内部和外部描述（外部——输入输出描述，内部——基于内部结构分析的数学模型）。

例子：传递函数是线性定常系统的外部描述模型还是内部描述模型？第2.5和2.6节：给定矩阵A，求特征多项式、特征值；转换为约当标准形。

例子：（特征值互异时）试求系统矩阵A的特征多项式、特征值，并转换为约当标准形。

例子：（存在重特征值时）试求系统矩阵A的特征多项式、特征值，并转换为约当标准形。

第2.7节：已知系统的状态空间描述（A，B，C，D），写出其传递函数表达式。

例子：试求系统的传递函数矩阵。

第2.8节：两个线性定常系统代数等价是什么意思？线性系统在坐标变换下，哪些量发生变化，哪些不变？例子：若，，，系统和是否代数等价？例子：坐标变换是否改变系统的传递函数？3、第三章第3.1节：已知系统的状态空间描述为（A，B，C，D），写出其状态响应和输出响应表达式，并指出哪部分是零输入响应，哪部分是零初态响应。

第3.2节：特征值与状态响应模式的关系（P101 中间（1））。

例子：系统的运动模式是否存在振荡？第3.4节：给定（A, B, C, D），求其脉冲响应矩阵。

4、第四章第4.1节：简述状态和系统能控性的定义，并简单解释其物理意义。

第4.1节：简述状态和系统能观测性的定义，并简单解释其物理意义。

第4.2、4.3节：能控性和能观测性判别矩阵的形式（秩判据）。

例子：试判断系统是否完全能控、是否完全能观测。

第4.7节：能控和能观测规范形。

例子：判断对错并改正：完全能控的任意两个代数等价系统必具有相同的能控规范形。

完全能观测的任意两个代数等价系统必具有相同的能观测规范形。

5、第五章第5.1节：内部和外部稳定性的定义及其相互关系。
