采煤工作面超前替棚安全技术措施详细版

编号陕西澄合合阳煤炭开发有限公司D502工作面∏型梁替换工字棚安全技术措施施工地点：D502工作面施工单位：采一队施工队长：编制人：编制时间：2010年2月24日审批意见采掘副总工程师：安检：生产技术：施工队长：编制人：贯彻记录表一、概述为了保证D502工作面的正常回采，我队对D502工作面切眼内的工字钢棚用“∏”型梁及DW25-250／100型单体液压支柱进行替换，及进回风两端头30米超前支护，超前替换6米的工字钢棚用DJB1200／300型铰接梁配合DW25-250／100型单体液压支柱、DW28-250／100型单体液压支柱进行替换。

二、施工前准备1、敷设好液压管路，泵站试运转正常，压力达到18MPa 以上。

2、检查所替换范围内所用的尼龙网连接情况。

发现漏连情况，认真补连，做到见环必绕，三环打一死结。

3、检查该范围内支护情况，发现问题及时处理。

4、备齐开工前所有材料及工具①DW25-250／100型单体液压支柱②DJB1200／300型铰接梁③DW28-250／100型单体液压支柱④DFB2400/300型“∏”梁⑤DFB3800/300型“∏”梁⑥DFB4400/300型“∏”梁三、施工顺序1、首先对进风顺槽端头至切眼口处进行超前替换，每架工字钢棚用2根铰接梁平行紧贴工字钢棚，升起DW25-250／100型单体液压支柱，每根铰接梁下打2根单体液压支柱，保证棚距650mm,然后回撤工字钢棚。

逐架替换，坚持先支后回的原则，补齐栏头密柱。

2、然后架设超前替换的6米范围的工字钢棚。

采用DJB1200／300型铰接梁配合DW28-250／100型单体液压支柱进行超前替换。

3、做好机窝用木板梁做好临时支护，在机头上方均匀架设4对8根4.4米∏型梁，一梁四柱。

开始架设长梁时，开帮采用洋镐挖的办法，逐架进行，用木板梁做好临时支护。

4、架设好四根长梁后，再用2.4米∏型梁配合DW25-250／100型单体液压支柱替换切眼内的工字钢棚，在切眼内“∏”型梁靠机头侧架设主梁，主梁下打三根支柱，副梁下打2两根支柱，主副梁之间100mm,保证对梁5柱，棚距700mm，坚持先支后回的原则。

文件编号：TP-AR-L3319In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________工作面上、下基角超前扶棚安全技术措施正式样本工作面上、下基角超前扶棚安全技术措施正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

当上下基角煤机不能割通或基角遇地质变化顶破碎时，为便于工作面两端头安全管理，防止端头支架压死、造成移架困难、基角掉顶，采用直径180×2000mm以上的园木超前扶走向或倾向棚3～5m以加强支护。

或刷帮扶皮梁支护，保持净高不低于1.8m。

（1）、进入工作地点先检查出口棚支护质量，是否空顶，片帮，地质变化等现象，将碍事金属网剪掉，清理杂物、浮煤，准备好足够的支护材料。

（2）、使用乳化液液压钻，1.5m的钻杆打眼，炮眼布置及装药量如图表所示。

（3）、放炮按《煤矿安全规程》相关内容执行，严格执行“三人连锁、一炮三检、放炮前后洒水”等制度。

（4）、放炮后专人观察顶板，用2m长长把工具找掉顶帮危岩，先进行临时支护，用长2m，直径18cm的半园木沿工作面倾斜方向扶倾斜棚，一梁两柱，单体分别任在距梁端200mm处。

（5）、棚梁选用直径180mm×2000mm以上的园木，棚档0.8m。

采面替棚安全技术措施一、概况为了11061工作面安装悬移支架，需要对工作面走向段切巷30米用3米坑木协作DW22单体柱提前进行替棚。

11061走向段切巷位于煤层中，下部为11061倾斜段工作面，目前是11061下部工作面回风巷的一部分。

煤层顶板为砂岩，较破裂，不易维护；底板为砂质泥岩。

原巷道支护形式为25U型钢支护，巷道净高2.3m，净宽3.0m，断面面积5.9m2。

替棚点下方为11061倾斜段回采工作面，目前距一联巷剩余60米。

巷道坡度-18°，施工坡度-18°。

为了保证施工平安，特制订如下顶板管理专项平安措施。

二、支护形式、支架规格及质量要求1、本次替棚的支护形式、支架规格本次替棚采纳3.5米Φ16cm坑木协作DW22型单体柱对棚支护，竹笆护帮护顶，要求扩修后净宽不低于3.2m，净高不低于2.0m,断面为矩形断面，面积6.4m2，工程量约30m。

2、质量要求①支护棚距不大于200mm,要求新棚迎山必需适中有力，不得消失“过山”或“退山”。

②中线偏差不大于±50mm，腰线偏差不大于±1°。

③施工中，必需常常拉线检查工程质量，三角线符合要求。

三、扩修施工工艺及施工方法1、施工工艺：交接班→平安检查→加固接近支护→挑顶扩帮架棚→回收老棚→装运煤→验收工程。

2、施工方法：扩修方向先从变向处向南（从上向下）施工，替到一联巷十头口时，将十头口也替掉以便安装下端头支护。

技术要求：扩修后的巷道工程质量必需达到质量标准化要求。

四、各部门分工支配1、①地测防治水部必需常常指派人员下井检查该扩修点的工程质量和中、腰线，发觉不合格工程，准时要求施工队整改落实。

2、①通风平安部负责施工现场的平安管理工作，并监督施工队对本措施的落实状况，确保施工平安。

②负责本扩修点的通风和瓦斯管理工作，杜绝瓦斯超限和无风、微风作业。

③负责11061工作面瓦斯治理工作，提前实行有效方法，如开启瓦斯抽放泵等措施，防止瓦斯超限。

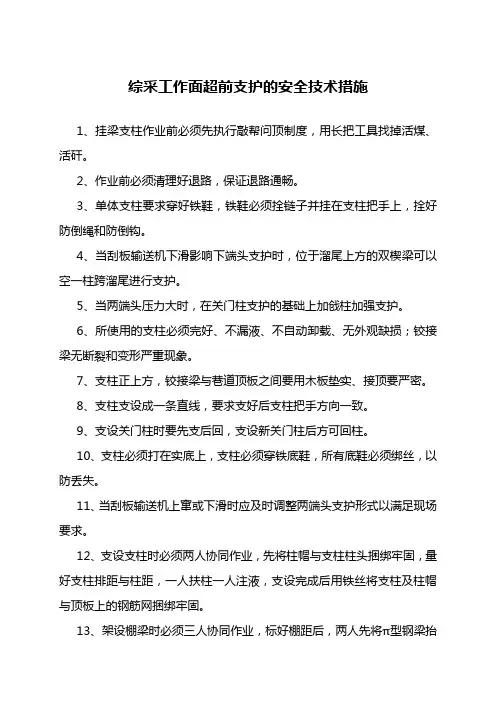

综采工作面超前支护的安全技术措施1、挂梁支柱作业前必须先执行敲帮问顶制度，用长把工具找掉活煤、活矸。

2、作业前必须清理好退路，保证退路通畅。

3、单体支柱要求穿好铁鞋，铁鞋必须拴链子并挂在支柱把手上，拴好防倒绳和防倒钩。

4、当刮板输送机下滑影响下端头支护时，位于溜尾上方的双楔梁可以空一柱跨溜尾进行支护。

5、当两端头压力大时，在关门柱支护的基础上加戗柱加强支护。

6、所使用的支柱必须完好、不漏液、不自动卸载、无外观缺损；铰接梁无断裂和变形严重现象。

7、支柱正上方，铰接梁与巷道顶板之间要用木板垫实、接顶要严密。

8、支柱支设成一条直线，要求支好后支柱把手方向一致。

9、支设关门柱时要先支后回，支设新关门柱后方可回柱。

10、支柱必须打在实底上，支柱必须穿铁底鞋，所有底鞋必须绑丝，以防丢失。

11、当刮板输送机上窜或下滑时应及时调整两端头支护形式以满足现场要求。

12、支设支柱时必须两人协同作业，先将柱帽与支柱柱头捆绑牢固，量好支柱排距与柱距，一人扶柱一人注液，支设完成后用铁丝将支柱及柱帽与顶板上的钢筋网捆绑牢固。

13、架设棚梁时必须三人协同作业，标好棚距后，两人先将π型钢梁抬起，用铁丝将π型钢梁一头与靠巷道下帮顶板上的钢筋网捆绑牢固，然后人员站在高蹬上将π型钢梁抬起，用铁丝将π型钢梁另一头与靠巷道上帮顶板上的钢筋网捆绑牢固。

14、回柱时严格执行先支后回的原则,按照由里向外的顺序进行，不得提前回柱，严禁控顶作业。

15、回撤棚梁时检查棚梁与顶板捆绑的铁丝是否完好，只有在完好时方可卸下单体支柱，将单体支柱卸下后，人员站在高蹬上拆下靠巷道上帮捆绑棚梁的铁丝，交与另一人，然后与第三人配合拆下棚梁另一头。

16、回撤与支设机巷超前支柱及棚梁时必须闭锁转载机及破碎机，不经作业人员同意不得启动。

17、人员站在高凳上作业时，高凳必须放稳放平，人员站立时必须站稳。

18、在支设前必须稍开注液枪，将三用阀内的煤渣冲冼干净，注液枪卡环与三用阀联接时必须推到位，且人员在作业时要站在侧面进行作业，以防卡环破损注液压冲出伤人。
