工字钢棚安全技术措施

山西灵石昕益致富煤业有限公司10#煤总回风巷加固安全技术措施施工单位：四川队编制人：李玉玺项目经理：冯云龙日期：二0一五年十二月二十日施工单位会审表相关部门签字审批意见一、工程概况：在10#煤总回风巷内架设13架工字钢梯形棚，其中位于三采区轨道上山正下方架设6架工字钢梯形棚、棚距0.6m，其余7架工字钢梯形棚棚距0.7m。

架设工字钢梯形棚时，在棚梁中间位置多打设一根工字钢棚腿加强支护。

为确保施工期间的安全、质量，特制订此安全技术措施。

二、安全技术措施：1、回风巷加固段采用矿用11#工字钢梯形棚支护，其中位于三采区轨道上山正下方架设6架工字钢梯形棚、棚距0.6m，其余7架工字钢梯形棚棚距0.7m。

架棚规格：上净宽3.6m、下净宽3.7m，上帮棚腿长 2.6m、下帮棚腿长 2.0m。

架棚后巷道中宽 3.4m,巷道中高2.25m。

2、进入施工现场严格执行“敲帮问顶”制，去掉浮石、危石，在确认安全后方可作业。

在架设钢棚和刹顶时，必须严格执行“三人协同作业”制。

3、架设工字钢棚时，必须从外向里依次进行，严禁反顺序施工。

架棚顺序：敲帮问顶→挖棚腿窝→栽棚腿→上棚梁→腰帮背顶。

4、架棚期间必须保证工作地点退路畅通。

架棚期间若有悬石、危石、施工人员必须用长不小于 3.0的器械在有支护的情况下进行处理，并有专职人员观察顶、帮情况，如有危险立即发出警告、人员撤至安全地点。

5、架设工字钢棚时、打设七根撑木，即：棚中线一根，梁两端各一根，两帮距顶下100㎜位置各一根，距底板1.0m位置各一根。

工字钢棚的帮、顶必须背严、刹实，并用木楔子打紧，使其严密接顶。

6、工字钢棚棚腿必须有柱窝（包括加强支护的棚腿），且柱窝深度不小于200mm，棚腿必须打设在坚硬底板上、严禁打设在浮煤（矸）上。

7、工字钢棚迎山角符合规定，严禁过山或退山，严禁出现扭歪、迈步等不合格现象。

8、工字钢梯形棚必须联锁。

位置：两帮距顶下100㎜位置各一道，距底板1.0m位置各一道。

煤矿架工字钢棚安全技术措施随着经济的快速发展，我国在能源领域中煤矿的作用不可替代。

然而，煤矿行业也是充满危险的行业，因此，在煤矿生产过程中，安全问题应该被高度重视。

在煤矿架工中，工字钢棚是不可缺少的重要设备之一，因此，需要采取一系列的安全技术措施以确保其正常运行并保障工人的安全。

本文将介绍一些常见的煤矿架工字钢棚安全技术措施。

一、定期检查和检测定期检查和检测是保障煤矿架工字钢棚安全的重要措施之一。

可以通过检查来发现、问题并对其进行及时维护，防止因机械故障导致的安全事故。

检测范围应该包括工字钢棚的结构、连接件、支架和电器设备等。

二、设置安全防护装置设置安全防护装置也是保障煤矿架工字钢棚安全的一个必要措施。

安全防护装置包括位置轨迹、速度检测和自动停车设备等，可以在发生事故时自动停止机器的运行，并防止因过载或温升过高等原因导致的事故。

三、提高工作人员的安全意识提高工作人员的安全意识也是保障煤矿架工字钢棚安全的重要措施之一。

工作人员需要了解工字钢棚的结构、性能和操作规程，并且具有安全知识和自救能力。

在进行操作和维护时应该注意自身安全，严格按照规程操作，确保工作的安全和顺利。

四、使用符合标准的材料使用符合标准的材料也是保障煤矿架工字钢棚安全的一个必要措施。

应该选择具有优良性能、防腐、耐磨等特点的材料，并且符合产品标准和相关规定。

在安装过程中，应该严格按照标准要求进行验收，确保质量和安全。

总之，煤矿架工字钢棚的安全问题对于煤炭行业的健康发展至关重要。

需要采取一系列的安全技术措施以确保设备的正常使用和工人的安全。

定期检查和检测、设置安全防护装置、提高工作人员的安全意识和使用符合标准的材料等都是必要的措施。

未来，我们需要持续加强煤矿架工字钢棚的安全管理，切实保障煤炭生产的质量和安全，为社会做出更大的贡献。

煤矿架工字钢棚安全技术措施一、支护方式及参数1、巷道规格：净宽3000mm,净高2500mm,掘进宽度3220mm,掘进高度2600mm。

2、支护材料：11#矿用工字钢。

工字钢结构图附图：1。

3、支护形式：采用梯形支护，工字钢棚间距为1.0米，当顶板破碎时工字钢棚间距为0.5米，如仍不满足支护要求架设工字钢密集棚。

棚腿及横梁使用11#矿用工字钢，采用12#普通槽钢作为棚梁棚腿连接点卡扣，每两排棚腿之间以拉杆连接，拉杆采用20#圆钢。

每个棚梁设两道拉杆，两根拉杆分别距两边500 mm，每个棚腿设两道拉杆，一根拉杆距棚腿底1000mm, 另一根拉杆距棚顶500mm，棚梁两端和棚腿中部各用φ≥120mm的硬质原木打设棚撑，棚腿底部焊接150mm×150 mm×10 mm铁板，支护设计图见附图：2。

二、支护工艺（1）临时支护：①、金属前探梁选用3根长度不小于4m的11#工字钢，每根前探梁固定点卡子不少于3个，两固定点要间隔一棚，前探梁要余出两端固定点不小于100mm，前探梁端头距迎头煤（岩）壁不大于200mm，排距为1000mm均匀布置。

前探梁必须使用防滑钩固定，防止下滑。

②、迎头山墙采用护山网作临时支护，护山网网孔规格为100mm×100mm，护山网上部固定在棚梁上，两帮固定在两肩窝的单体上，迎头端面要全断面覆盖。

（2）永久支护：①工字钢棚梁长3620mm×腿长2950mm，采用塑料网、竹背板花背腰帮过顶。

塑料网搭茬不少于100mm，搭茬处每隔150mm用14#铁丝双股扎接。

②架棚净宽4000mm（腰扎）×净高2600mm。

棚距（中-中）600mm，棚腿扎角15°，柱窝深度300mm。

③架棚棚体端正，正规有劲，不得淋肩、调斜、迎退山。

不得出现“三空” 现象（空顶、空帮、空肩窝）。

严禁架设等劲棚。

④棚撑、拉钩、木楔使用齐全，即棚撑为4个/棚，拉钩为6个/棚，木楔不少于4块/棚。

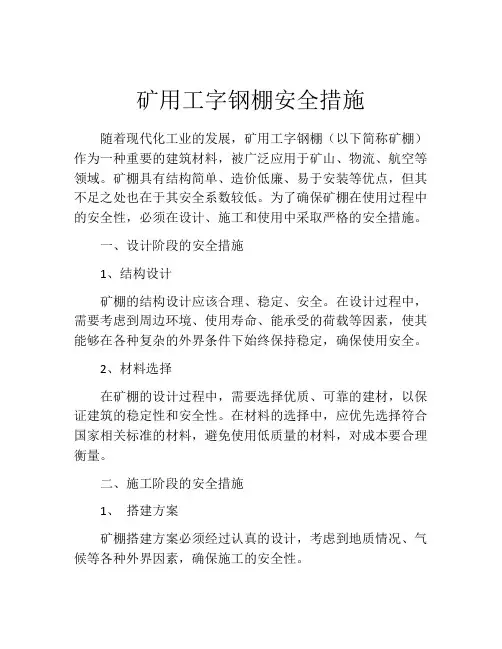

矿用工字钢棚安全措施随着现代化工业的发展，矿用工字钢棚（以下简称矿棚）作为一种重要的建筑材料，被广泛应用于矿山、物流、航空等领域。

矿棚具有结构简单、造价低廉、易于安装等优点，但其不足之处也在于其安全系数较低。

为了确保矿棚在使用过程中的安全性，必须在设计、施工和使用中采取严格的安全措施。

一、设计阶段的安全措施1、结构设计矿棚的结构设计应该合理、稳定、安全。

在设计过程中，需要考虑到周边环境、使用寿命、能承受的荷载等因素，使其能够在各种复杂的外界条件下始终保持稳定，确保使用安全。

2、材料选择在矿棚的设计过程中，需要选择优质、可靠的建材，以保证建筑的稳定性和安全性。

在材料的选择中，应优先选择符合国家相关标准的材料，避免使用低质量的材料，对成本要合理衡量。

二、施工阶段的安全措施1、搭建方案矿棚搭建方案必须经过认真的设计，考虑到地质情况、气候等各种外界因素，确保施工的安全性。

2、施工人员在施工过程中必须配备具有相关专业知识和技能的工人，避免出现不专业操作导致的事故。

3、安全设施在施工过程中，要加强安全设施的配置，包括：安全带、安全网、安全绳等。

同时，还要定期检修设施，及时更换损坏部件，确保其有效性。

三、使用期间的安全措施1、定期检查矿棚在长期使用过程中，可能会受到风雨等自然因素的影响，还有人为因素，如碰撞等，这就需要定期对其进行检查，及时修缮、更换可能存在的安全隐患。

2、预防火灾对于一些设备放置在矿棚中，要注意防火，并准备相应的灭火器材。

3、保持干燥在指定场所和环境，让矿棚保持干燥，防止矿棚受潮生锈。

同时要注意一些制品的防潮和保护。

4、防雷在雷电天气下，要加强对矿棚的防护措施，如加装接地设备、避开高处、离开大树等，确保人员安全。

总之，矿用工字钢棚在建造、运用过程中一定要严格遵守各项安全规定，并加强自身的管理，为不可预见的安全事故留出一个生活和工作的安全空间，让工作和生活都能得到有力水平的保证，有效的预防事故发生。

矿用工字钢棚安全技术措施11109面回风巷，在掘进过程中由于受地质条件所影响，现掘进巷道遇到断层，为保证11109面按照原设计施工，经研究决定，以回风巷道迎头为中，定中线开门掘进上山，为在掘进上山施工时保证安全，保证工程质量，特制定以下安全技术补充措施：1、班前认真学习《煤矿安全规程》《煤矿技术操作规程》《煤矿安全条例》及本规程和补充规程。

2、施工前，必须准备好足够要求的一切支护材料及安全设施和应急冒顶的支护材料；清理好巷道，确保巷道畅通，安全文明生产。

3、进入工作地点开门时首先检查施工点及邻近煤（岩）情况，发现悬矸悬煤及时用不低于2.50米的长把工具处理掉，并加固好邻近棚架，确保安全施工。

4、施工时，以回风巷迎头为中开门，磁方位：283度，平推2米作为挂车点；破断层掘进上山，按24度升见煤后顺煤掘进，巷道支护断面为梯形，钢型棚架支护，净高腰线上1.0米，腰线下1.0米，净宽2.0米，扎角1：0.17，棚距1.00米，6背顶8背邦，接口要严密，腿窝0.20米。

严格按中线施工。

5、施工放炮前，首先加固开门口前后10米内的支架；在开门口使用好双抬棚，放炮后要逐棚检查，并将前探梁前移至工作面固定牢固，上方用方木背实；前探梁后端必须使用挂钩挂牢，固定在棚梁上。

量取好棚距后，按中线和下宽定腿窝位置，按腰线定其深度。

控制好顶帮后，再把腿窝挖到设计深度。

挖腿窝时必须有专人监护。

竖上棚腿，调好扎角，并稳固好棚腿。

合棚梁时要做到接口严密，严禁人员在下方逗留。

在每棚施工完毕后，支架与顶帮之间的间隙，必须塞紧、背实。

在支架间安设牢固的拉杆和撑木，撑木要安设在棚头接口处及棚腿中间，每架棚用4根撑木，撑木用圆木，直径不低于0.08米。

拉杆安设在棚头两端及两邦棚腿中间，使用型号为Φ22×1200mm，配钢卡，每架棚用4根拉杆。

6、巷道施工凿眼时，岩石巷道使用气腿式凿岩机，见煤后使用煤电钻采用打眼放炮的方法爆破，迎头20m处设自动喷雾装置,水管到迎头及时进行洒水灭尘；井下-204水平变电所供电；采用煤矿2#许用乳化炸药,毫秒延期电雷管,水炮泥、粘土封炮；正向装药结构，串联联线。

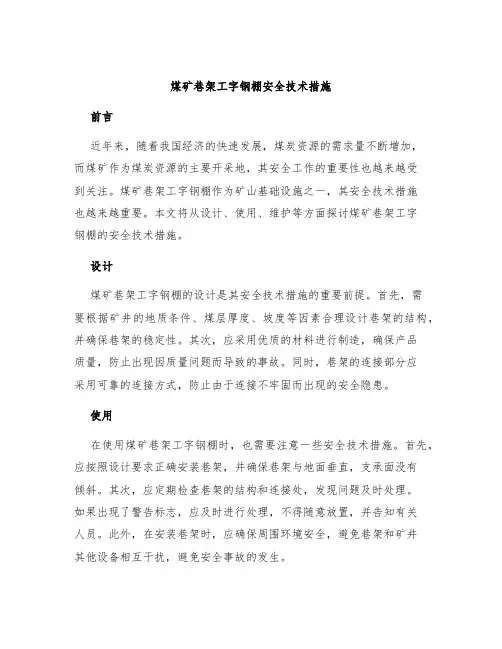

煤矿巷架工字钢棚安全技术措施前言近年来，随着我国经济的快速发展，煤炭资源的需求量不断增加，而煤矿作为煤炭资源的主要开采地，其安全工作的重要性也越来越受到关注。

煤矿巷架工字钢棚作为矿山基础设施之一，其安全技术措施也越来越重要。

本文将从设计、使用、维护等方面探讨煤矿巷架工字钢棚的安全技术措施。

设计煤矿巷架工字钢棚的设计是其安全技术措施的重要前提。

首先，需要根据矿井的地质条件、煤层厚度、坡度等因素合理设计巷架的结构，并确保巷架的稳定性。

其次，应采用优质的材料进行制造，确保产品质量，防止出现因质量问题而导致的事故。

同时，巷架的连接部分应采用可靠的连接方式，防止由于连接不牢固而出现的安全隐患。

使用在使用煤矿巷架工字钢棚时，也需要注意一些安全技术措施。

首先，应按照设计要求正确安装巷架，并确保巷架与地面垂直，支承面没有倾斜。

其次，应定期检查巷架的结构和连接处，发现问题及时处理。

如果出现了警告标志，应及时进行处理，不得随意放置，并告知有关人员。

此外，在安装巷架时，应确保周围环境安全，避免巷架和矿井其他设备相互干扰，避免安全事故的发生。

维护煤矿巷架工字钢棚在使用过程中，也需要定期维护。

维护措施包括清理外表面的灰尘、污垢、涂油、拧紧螺丝、更换损坏部位等。

在进行维护时，应注意安全，使用专业维护工具，防止造成二次事故。

另外，巷架使用寿命到期应及时更换，避免使用过期造成的安全隐患。

总结煤矿巷架工字钢棚作为煤炭开采中的重要设备，安全技术措施的重要性自不言而喻。

只有通过合理的设计、严谨的使用、及时的维护等一系列安全技术措施，才能确保设备的运行安全，并有效减少因其造成的安全事故。

因此，矿井相关的管理者和工作人员，都需要认真学习和掌握煤矿巷架工字钢棚的安全技术措施，切实保护矿山工人的生命财产安全。

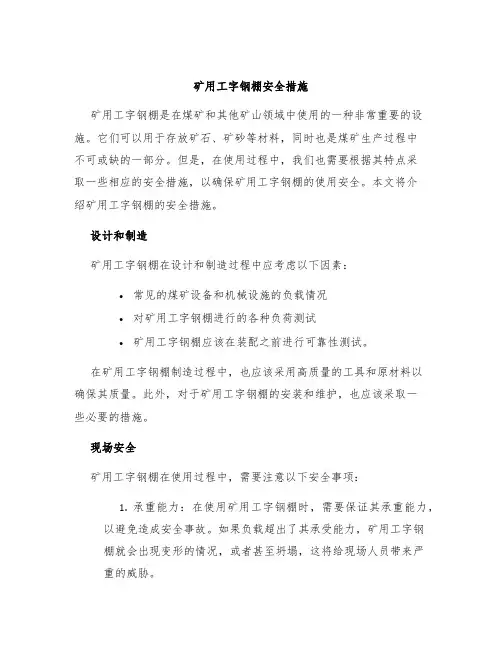

矿用工字钢棚安全措施矿用工字钢棚是在煤矿和其他矿山领域中使用的一种非常重要的设施。

它们可以用于存放矿石、矿砂等材料，同时也是煤矿生产过程中不可或缺的一部分。

但是，在使用过程中，我们也需要根据其特点采取一些相应的安全措施，以确保矿用工字钢棚的使用安全。

本文将介绍矿用工字钢棚的安全措施。

设计和制造矿用工字钢棚在设计和制造过程中应考虑以下因素：•常见的煤矿设备和机械设施的负载情况•对矿用工字钢棚进行的各种负荷测试•矿用工字钢棚应该在装配之前进行可靠性测试。

在矿用工字钢棚制造过程中，也应该采用高质量的工具和原材料以确保其质量。

此外，对于矿用工字钢棚的安装和维护，也应该采取一些必要的措施。

现场安全矿用工字钢棚在使用过程中，需要注意以下安全事项：1.承重能力：在使用矿用工字钢棚时，需要保证其承重能力，以避免造成安全事故。

如果负载超出了其承受能力，矿用工字钢棚就会出现变形的情况，或者甚至坍塌，这将给现场人员带来严重的威胁。

2.通风：在煤矿等领域中，矿用工字钢棚内部的空气往往会变得非常潮湿、污浊，这非常容易导致人体出现呼吸困难，甚至会引发其他疾病。

因此，在使用矿用工字钢棚时，应该保持通风，以保持室内空气的新鲜。

3.消防：在矿用工字钢棚使用过程中，也需要特别注意火灾的风险，需要配备相应的灭火器材，以确保一旦出现火灾，可以及时采取措施进行灭火。

4.照明：在煤矿等领域中，矿用工字钢棚常常在条件比较恶劣、光线较暗的区域使用。

因此，在使用时需要注意照明问题，保证使用场所有足够的灯光和照明设备，以确保现场人员的安全。

现场操作在矿用工字钢棚的使用过程中，还需要注意以下操作：1.遵守操作规程：在使用矿用工字钢棚的过程中，需要遵守相关的规程和操作流程，以确保操作的安全性。

在使用矿用工字钢棚之前，应该了解其相关的规程和过程，并正确地遵守。

2.注意观察：在矿用工字钢棚使用过程中，需要经常观察其变形和维护情况，如果出现问题及时发现并进行处理。

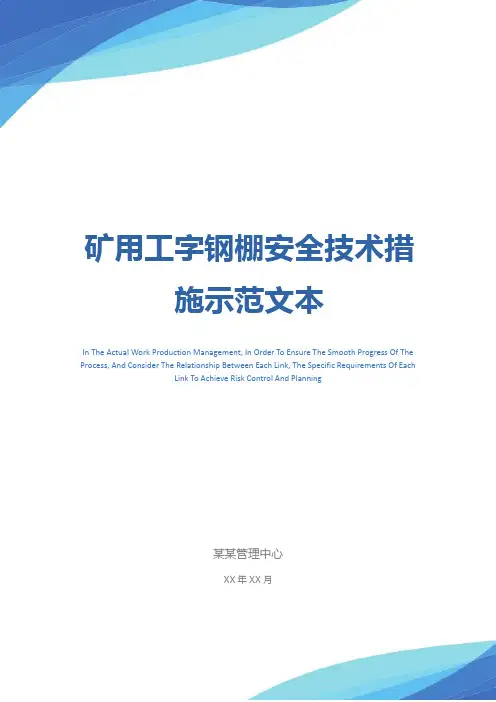

矿用工字钢棚安全技术措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月矿用工字钢棚安全技术措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

11109面回风巷，在掘进过程中由于受地质条件所影响，现掘进巷道遇到断层，为保证11109面按照原设计施工，经研究决定，以回风巷道迎头为中，定中线开门掘进上山，为在掘进上山施工时保证安全，保证工程质量，特制定以下安全技术补充措施：1、班前认真学习《煤矿安全规程》《煤矿技术操作规程》《煤矿安全条例》及本规程和补充规程。

2、施工前，必须准备好足够要求的一切支护材料及安全设施和应急冒顶的支护材料；清理好巷道，确保巷道畅通，安全文明生产。

3、进入工作地点开门时首先检查施工点及邻近煤（岩）情况，发现悬矸悬煤及时用不低于2.50米的长把工具处理掉，并加固好邻近棚架，确保安全施工。

4、施工时，以回风巷迎头为中开门，磁方位：283度，平推2米作为挂车点；破断层掘进上山，按24度升见煤后顺煤掘进，巷道支护断面为梯形，钢型棚架支护，净高腰线上1.0米，腰线下1. 0米，净宽2. 0米，扎角1：0.17，棚距1.00米，6背顶8背邦，接口要严密，腿窝0.20米。

严格按中线施工。

5、施工放炮前，首先加固开门口前后10米内的支架；在开门口使用好双抬棚，放炮后要逐棚检查，并将前探梁前移至工作面固定牢固，上方用方木背实；前探梁后端必须使用挂钩挂牢，固定在棚梁上。

2212胶带顺槽架U29型钢棚施工安全技术措施一、工程概况按照我矿生产技术科的设计，2212胶带顺槽施工至原2210轨顺扩帮处前5m考虑架U29型钢棚（20m）通过，即架棚段为2212胶带顺槽以0°方位角拐点前7.25m至27.25m，棚距800mm，为保证施工安全，特编制本安全技术措施。

附图1：2212胶带顺槽架棚段示意图。

二、施工方案1、架棚前，每班由验收员从212P2点向施工巷道迎面墙拉通尺，确认具体架棚开始位置。

2、架U29型钢棚期间，顶板锚索仍按照间排距2000×2000m双排布置，每循环只允许割煤1排。

割煤后，保证锚索紧跟迎头。

三、施工方法1、永久支护方式巷道采用“锚网带+双排锚杆+U29型钢棚”复合支护，锚杆使用Φ20×2200mm高强锚杆，每根高强锚杆配2卷MSK2335型树脂锚固剂，型树脂锚固剂，设计预应力100kN，锚索托盘采用220×220×20mm钢板（于中心钻Φ20mm的孔），锚索外露50～120mm，眼深6000～6100mm，角度误差不超过5°；平焊铁丝网搭接长度100mm（允许偏差0～+50mm），每隔200mm（允许偏差-50～+50mm）用14#铁丝双股绑扎，扭结不少于3圈，平焊铁丝网必须沿顶板铺设，和巷道两帮上沿搭接严密，平焊铁丝网及阻燃多孔网扭结连接好，不得露顶。

2、锚网带施工完毕后，再进行套棚施工；钢棚梁长4295mm，左腿长2610mm，右腿长3205mm，采用U29型钢加工，架设后保证巷道高度不低于2500mm；钢棚扎角为8°；钢棚间距为800mm；施工过程中，U29型钢棚滞后迎头永久支护不超过3棚。

3、架棚过程中，按棚腿扎角90°对两帮底部使用风镐或手镐进行挖刷，以达到设计要求，挖好深度150~200mm的棚腿窝。

4、根据巷道顶底板坡度确定架棚迎山角，将棚腿放到棚腿窝内后，调整好扎角及迎山角度后，将梁上到棚腿上。

矿用工字钢棚安全技术措施11109面回风巷，在掘进过程中由于受地质条件所影响，现掘进巷道遇到断层，为保证11109 面按照原设计施工，经研究决定，以回风巷道迎头为中，定中线开门掘进上山，为在掘进上山施工时保证安全，保证工程质量，特制定以下安全技术补充措施：1、班前认真学习《煤矿安全规程》《煤矿技术操作规程》《煤矿安全条例》及本规程和补充规程2、施工前，必须准备好足够要求的一切支护材料及安全设施和应急冒顶的支护材料；清理好巷道，确保巷道畅通，安全文明生产。

3、进入工作地点开门时首先检查施工点及邻近煤（岩）情况，发现悬矸悬煤及时用不低于 2.50 米的长把工具处理掉，并加固好邻近棚架，确保安全施工。

4、施工时，以回风巷迎头为中开门，磁方位：283 度，平推2 米作为挂车点；破断层掘进上山，按24 度升见煤后顺煤掘进，巷道支护断面为梯形，钢型棚架支护，净高腰线上1.0 米，腰线下1.0 米，净宽2.0 米，扎角1：0.17，棚距1.00 米，6背顶8背邦，接口要严密，腿窝0.20 米。

严格按中线施工。

5、施工放炮前，首先加固开门口前后10 米内的支架；在开门口使用好双抬棚，放炮后要逐棚检查，并将前探梁前移至工作面固定牢固，上方用方木背实；前探梁后端必须使用挂钩挂牢，固定在棚梁上。

量取好棚距后，按中线和下宽定腿窝位置，按腰线定其深度。

控制好顶帮后，再把腿窝挖到设计深度。

挖腿窝时必须有专人监护。

竖上棚腿，调好扎角，并稳固好棚腿。

合棚梁时要做到接口严密，严禁人员在下方逗留。

在每棚施工完毕后，支架与顶帮之间的间隙，必须塞紧、背实。

在支架间安设牢固的拉杆和撑木，撑木要安设在棚头接口处及棚腿中间，每架棚用4 根撑木，撑木用圆木，直径不低于0.08 米。

拉杆安设在棚头两端及两邦棚腿中间，使用型号为①22X 1200mm,配钢卡，每架棚用4根拉杆。

6、巷道施工凿眼时，岩石巷道使用气腿式凿岩机，见煤后使用煤电钻采用打眼放炮的方法爆破，迎头20m 处设自动喷雾装置,水管到迎头及时进行洒水灭尘；井下-204 水平变电所供电；采用煤矿2#许用乳化炸药毫秒延期电雷管,水炮泥、粘土封炮；正向装药结构，串联联线。

煤矿架工字钢棚安全技术措施背景工字钢棚是煤矿井下用于支护巷道、顶板，加强矿难预防的一种新型支护材料，常用于架设切眼墙、隔墙等。

然而，在工字钢棚使用过程中，安全隐患也将随之而来。

为了保障煤矿作业人员的人身安全，需要在工字钢棚的使用过程中，采取有效的安全技术措施。

安全技术措施1.工字钢棚设置在煤矿开采过程中，需要根据不同的煤层厚度和地质条件，在巷道内搭设符合要求的工字钢棚。

搭设前需要施工人员具备相关的技术资格和工作证，并制定安全施工方案和安全防护措施。

2.工字钢棚固定在工字钢棚的搭设过程中，需要使用专用的固定装置将工字钢棚牢固地安装在巷道内壁或顶板上。

在任何情况下，工字钢棚的固定点数必须满足安全标准，并且必须牢固可靠，防止工字钢棚发生倾覆或掉落等安全事故。

3.工字钢棚支撑在工字钢棚使用过程中，需要加强巷道内的支撑和加固措施，确保工字钢棚在承担安全荷载的同时，不会因煤层压力、地质变化和自重等因素而发生变形或损坏。

同时，需要定期检查和维护工字钢棚的完好状态，及时更换失效的部件。

4.工字钢棚通风在工字钢棚使用过程中，需要加强通风和通气措施，确保巷道内的空气流通和干燥。

同时，为了防止工字钢棚内部积水和因蒸汽产生爆炸，必须设置通风设备和疏排水装置，并进行定期的清洁和维护。

5.工字钢棚灭火在煤矿井下，由于煤层压力、地质变化和自重等因素的影响，易发生火灾等安全事故。

因此，在工字钢棚使用过程中，需要设置好灭火设备、应急照明设备等，并制定好应急预案和安全逃生措施。

结论综上所述，为了保障煤矿作业人员的安全，必须采取有效的安全技术措施，确保工字钢棚在煤矿井下的使用过程中，不会因为各种因素而发生危险或意外事故。

针对不同的工字钢棚设备，需要制定科学的使用标准和安全规程，并采取定期检查和维护的措施，确保工字钢棚的安全工作。

巷道掘进工字钢架棚支护安全技术措施一、概况根据**煤矿《设计方案》和《安全专篇》要求，掘进10902运输巷、回风巷支护采用工字钢梯形棚进行永久支护，为了做好巷道质量工作，特要求如下：二、标准要求1、工字钢架棚规格：（1）、梁头长2800mm（净长2600mm）;腿长2400mm（净长2200mm）;2、支护形式：梯形；3、顶、帮全部采用木料背板且确保接顶、接帮符合标准。

标准要求：（1）、中线至任何一侧间距1300mm。

（2）、棚距（中-中）1000±100mm（3）、棚梁水平度：允许偏差不大于50mm。

（4）、棚梁扭矩：允许偏差不大于50mm。

（5）、前倾后仰：水平巷道±2°；倾斜巷迎山1°为宜，不准退山。

（6）、支架构件：顶帮刹紧背牢；上下拉钩齐全。

（7）、柱窝：落在实底，并有“穿鞋”设置。

4、支护好的工字钢棚需用方木打撑杆，撑杆位置：两边梁耳朵及梁头中间、腿腿架与架之间打两道。

5、水沟布置在巷道掘进方向的右侧底板，规格为：宽300mm，高200mm，使用C20混凝土砌筑。

三、施工注意事项1、巷道按3-5‰坡度掘进，且必须严格按中、腰线进行施工。

2、严禁空顶作业，永久支护距迎头不大于1000mm，并及时做好临时支护工作。

3、按中线支设，尽量做到三条直线；棚梁一条线，左腿一条线，右腿一条线；符合标准后用背板刹紧背牢，锤击紧固。

4、使用临时前探支护时必须“一梁三挂”，并上面背接好木板。

5、上架时要有工作台，工作台要稳固；要分工明确，协调一致；有人抬架，有人扶腿，有人合口。

6、操作时的每一道工序，由于工字钢较重，注意力一定要高度集中，有人统一指挥，防止出现挤手碰脚等伤人事故。

7、背板、拉钩、撑木等构件齐全有效；撑木必须布置在紧靠拉钩的上方。

8、一架工字钢支护未刹紧背牢前不准施工下一架支护。

9、柱窝必须挖到实底，严禁坐落在浮渣浮煤上。

10、做好文明生产工作，工具、材料分类存放，巷道内杂物及时清理干净。

矿用工字钢棚安全技术措施11109面回风巷，在掘进过程中由于受地质条件所影响，现掘进巷道遇到断层，为保证11109面按照原设计施工，经研究决定，以回风巷道迎头为中，定中线开门掘进上山，为在掘进上山施工时保证安全，保证工程质量，特制定以下安全技术补充措施：1、班前认真学习《煤矿安全规程》《煤矿技术操作规程》《煤矿安全条例》及本规程和补充规程。

2、施工前，必须准备好足够要求的一切支护材料及安全设施和应急冒顶的支护材料；清理好巷道，确保巷道畅通，安全文明生产。

3、进入工作地点开门时首先检查施工点及邻近煤（岩）情况，发现悬矸悬煤及时用不低于2.50米的长把工具处理掉，并加固好邻近棚架，确保安全施工。

4、施工时，以回风巷迎头为中开门，磁方位：283度，平推2米作为挂车点；破断层掘进上山，按24度升见煤后顺煤掘进，巷道支护断面为梯形，钢型棚架支护，净高腰线上1.0米，腰线下1. 0米，净宽2. 0米，扎角1：0.17，棚距1.00米，6背顶8背邦，接口要严密，腿窝0.20米。

严格按中线施工。

5、施工放炮前，首先加固开门口前后10米内的支架；在开门口使用好双抬棚，放炮后要逐棚检查，并将前探梁前移至工作面固定牢固，上方用方木背实；前探梁后端必须使用挂钩挂牢，固定在棚梁上。

量取好棚距后，按中线和下宽定腿窝位置，按腰线定其深度。

控制好顶帮后，再把腿窝挖到设计深度。

挖腿窝时必须有专人监护。

竖上棚腿，调好扎角，并稳固好棚腿。

合棚梁时要做到接口严密，严禁人员在下方逗留。

在每棚施工完毕后，支架与顶帮之间的间隙，必须塞紧、背实。

在支架间安设牢固的拉杆和撑木，撑木要安设在棚头接口处及棚腿中间，每架棚用4根撑木，撑木用圆木，直径不低于0.08米。

拉杆安设在棚头两端及两邦棚腿中间，使用型号为Φ;22×1200mm，配钢卡，每架棚用4根拉杆。

6、巷道施工凿眼时，岩石巷道使用气腿式凿岩机，见煤后使用煤电钻采用打眼放炮的方法爆破，迎头20m处设自动喷雾装置,水管到迎头及时进行洒水灭尘；井下-204水平变电所供电；采用煤矿2#许用乳化炸药,毫秒延期电雷管, 水炮泥、粘土封炮；正向装药结构，串联联线。

编订：__________________单位：__________________时间：__________________矿用工字钢棚安全措施(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-5512-49 矿用工字钢棚安全措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

11109面回风巷，在掘进过程中由于受地质条件所影响，现掘进巷道遇到断层，为保证11109面按照原设计施工，经研究决定，以回风巷道迎头为中，定中线开门掘进上山，为在掘进上山施工时保证安全，保证工程质量，特制定以下安全技术补充措施：1、班前认真学习《煤矿安全规程》《煤矿技术操作规程》《煤矿安全条例》及本规程和补充规程。

2、施工前，必须准备好足够要求的一切支护材料及安全设施和应急冒顶的支护材料；清理好巷道，确保巷道畅通，安全文明生产。

3、进入工作地点开门时首先检查施工点及邻近煤（岩）情况，发现悬矸悬煤及时用不低于2.50米的长把工具处理掉，并加固好邻近棚架，确保安全施工。

4、施工时，以回风巷迎头为中开门，磁方位：283度，平推2米作为挂车点；破断层掘进上山，按24度升见煤后顺煤掘进，巷道支护断面为梯形，钢型棚架支护，净高腰线上1.0米，腰线下1. 0米，净宽2. 0米，扎角1：0.17，棚距1.00米，6背顶8背邦，接口要严密，腿窝0.20米。
