机能实验学 神经干动作电位

神经干动作电位、兴奋传导速度和不应期测定实验报告课程:机能实验基础医学院系临床班姓名学号组员：【实验目的】1.了解电生理仪器的使用。

2.观察蟾蜍坐骨神经动作电位的基本波形；学习神经干动作电位的记录方法以及潜伏期、幅值、时程的测量；3.学习神经干动作电位传导速度的测定方法。

加深理解神经兴奋传导的概念及意义。

4.了解神经干兴奋后兴奋性的改变。

学习测定不应期的方法。

【实验动物】牛蛙【实验结果】图一神经干动作电位观察到一个先升后降的双相动作电位波形（有刺激伪迹）。

时程为4ms，潜伏期为0.6ms，最大幅度为5.5V，（当刺激强度为1.0V时）。

图二神经干兴奋传导速度测定每个电极间距25mm，时间约为1.37ms，速度测定为18.2m/s图三神经的不应期测定（按时间顺序，从上到下、从左到右排列）【实验讨论】神经动作电位的观察神经细胞产生兴奋的客观标志是神经细胞的动作电位。

当神经纤维未受刺激时，膜外与电极所接触的两点之间没有电位差，所以两电极之间也无电位差存在，扫描线为一水平基线。

处于兴奋部位的膜外电位低于静息部位，当动作电位通过后，兴奋部位的膜外电位又恢复到静息水平，用电生理学方法可以引导并记录到此电位变化过程。

将一对引导电极置于神经干表面，当神经冲动通过时，两电极之间将产生一短暂的电位变化过程，即为神经干动作电位。

神经干动作电位是复合动作电位，可沿细胞膜做不衰减的传导，它的幅度在一定范围内与刺激强度成正比。

由于引导方式不同，记录到的神经干动作电位有双相和单相之分，假如在引导的两个电极之间将神经干麻醉或损坏，阻断其兴奋传导能力，此时可以记录到单相动作电位。

在神经干左端给与电刺激后，则产生一个向右传导的冲动（负电位），当冲动传导1电极（负电极）下方时，此处电位较2处低，产生了电位差，扫描线向上偏转，记录出一个向上的波形（在电生理实验中，规定负波向上）。

随后，冲动继续向右侧传导，离开1电极传向2电极处。

随后，冲动继续向右侧传导，离开1电极传向2电极处。

⽣理学实验神经⼲动作电位的测定实验四神经⼲动作电位的测定【实验⽬的】学习⽣物电活动的细胞外记录法；观察坐⾻神经⼲动作电位的基本波形、潜伏期、幅值以及时程。

【实验原理】神经组织属于可兴奋组织，其兴奋的客观标志是产⽣动作电位，即当受到有效刺激时，膜电位在静息电位的基础上将发⽣⼀系列的快速、可逆、可扩布的电位变化。

动作电位可以沿着神经纤维传导。

在神经细胞外表⾯，已兴奋的部位带负电，未兴奋的部位带正电。

采⽤电⽣理学实验⽅法可以引导出此电位差或电位变化，根据引导的⽅式不同，所记录到的动作电位可呈现单向或双向的波形。

由于坐⾻神经⼲是由许多神经纤维组成的，所以其产⽣的动作电位是众多神经纤维动作电位的叠加，即为⼀个复合动作电位。

这些神经纤维的兴奋性是不同的，所以在⼀定范围内增⼤刺激强度可以使电位幅度增⼤。

这和单⼀细胞产⽣的动作电位是有区别的。

本实验所引导出的动作电位即为坐⾻神经⼲的复合动作电位。

【实验对象】蛙或蟾蜍。

【实验材料】两栖类⼿术器械 1 套、滴管、BL-410⽣物机能实验系统、神经屏蔽盒、刺激电极、接收电极、任⽒液。

【实验步骤】1．制备坐⾻神经⼲标本坐⾻神经⼲标本的制备⽅法与制备坐⾻神经-腓肠肌标本相似。

⾸先按照制备坐⾻神经- 腓肠肌标本的⽅法分离坐⾻神经，当游离⾄膝关节处时，在腓肠肌两侧找到胫神经和腓神经，任选其⼀剪断，然后分离留下的⼀⽀直⾄⾜趾并剪断。

保留与坐⾻神经相连的⼀⼩段脊柱，其余组织均剪除。

此时，即制成了坐⾻神经⼲标本。

将标本浸于任⽒液中，待其兴奋性稳定后开始实验。

2．接标本与实验仪器1）棉球沾任⽒液擦拭神经标本屏蔽盒内的电极，将标本的脊柱端置于屏蔽盒的刺激电（图 4－1 屏蔽盒）极端（即 0刻度端），其神经部分横搭在各个电极上。

2）取出 BL-410 ⽣物机能实验系统专⽤刺激电极，将其插头插在与主机“刺激”插⼝中，另⼀端的两个鳄鱼夹分别夹在屏蔽盒左侧的两个刺激接⼝上。

红⾊接正极，⿊⾊接负极。

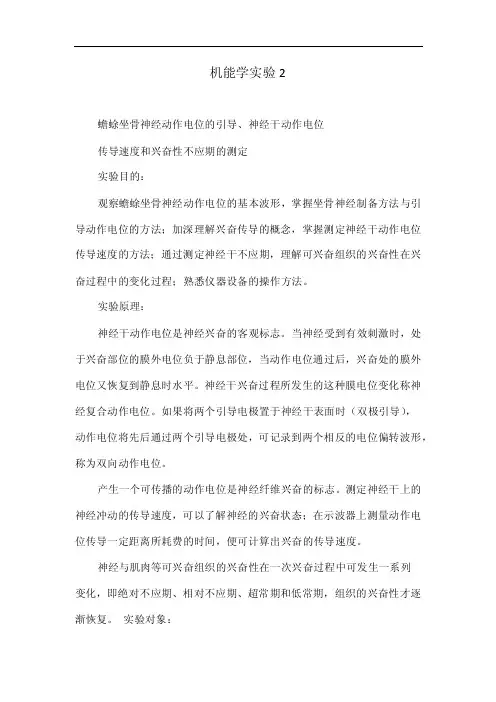

机能学实验2蟾蜍坐骨神经动作电位的引导、神经干动作电位传导速度和兴奋性不应期的测定实验目的：观察蟾蜍坐骨神经动作电位的基本波形，掌握坐骨神经制备方法与引导动作电位的方法；加深理解兴奋传导的概念，掌握测定神经干动作电位传导速度的方法；通过测定神经干不应期，理解可兴奋组织的兴奋性在兴奋过程中的变化过程；熟悉仪器设备的操作方法。

实验原理：神经干动作电位是神经兴奋的客观标志。

当神经受到有效刺激时，处于兴奋部位的膜外电位负于静息部位，当动作电位通过后，兴奋处的膜外电位又恢复到静息时水平。

神经干兴奋过程所发生的这种膜电位变化称神经复合动作电位。

如果将两个引导电极置于神经干表面时（双极引导），动作电位将先后通过两个引导电极处，可记录到两个相反的电位偏转波形，称为双向动作电位。

产生一个可传播的动作电位是神经纤维兴奋的标志。

测定神经干上的神经冲动的传导速度，可以了解神经的兴奋状态；在示波器上测量动作电位传导一定距离所耗费的时间，便可计算出兴奋的传导速度。

神经与肌肉等可兴奋组织的兴奋性在一次兴奋过程中可发生一系列变化，即绝对不应期、相对不应期、超常期和低常期，组织的兴奋性才逐渐恢复。

实验对象：蟾蜍。

实验器材：蛙类手术器械，BL-410生物信号记录分析系统，神经屏蔽盒，任氏液等。

实验步骤及结果记录：1、制备蟾蜍坐骨神经-腓神经标本（1）、取一只新鲜蟾蜍，洗净，用断髓法处死；（2）、剪除躯干上部及内脏，剥去皮肤，将标本置于盛有任氏液的烧杯中；（3）、游离坐骨神经：将标本仰卧位固定于分离蛙板上，沿脊柱两侧用玻璃分针分离一侧坐骨神经，在靠近脊柱处穿线、结扎并剪断。

轻轻提起结扎线，逐一剪去神经分支，游离坐骨神经后将蛙俯卧固定于蛙板上。

沿坐骨神经沟分离坐骨神经的大腿部分，用玻璃分针将腹部的坐骨神经小心，手执结扎线，剪断坐骨神经的所有分支一直游离至膝关节处。

（4）、游离腓神经，完成坐骨神经-腓神经标本制备：在膝关节处找到坐骨神经分支——胫、腓神经，剪断胫神经，沿腓肠肌内侧游离腓神经至踝关节处，用线结扎，在结扎远端剪断腓神经。

实验四 神经干动作电位的测定【实验目的】学习生物电活动的细胞外记录法；观察坐骨神经干动作电位的基本波形、潜伏期、幅值 以及时程。

【实验原理】神经组织属于可兴奋组织，其兴奋的客观标志是产生动作电位，即当受到有效刺激时， 膜电位在静息电位的基础上将发生一系列的快速、可逆、可扩布的电位变化。

动作电位可以沿着神经纤维传导。

在神经细胞外表面，已兴奋的部位带负电，未兴奋的 部位带正电。

采用电生理学实验方法可以引导出此电位差或电位变化， 根据引导的方式不同， 所记录到的动作电位可呈现单向或双向的波形。

由于坐骨神经干是由许多神经纤维组成的， 所以其产生的动作电位是众多神经纤维动作 电位的叠加，即为一个复合动作电位。

这些神经纤维的兴奋性是不同的，所以在一定范围内 增大刺激强度可以使电位幅度增大。

这和单一细胞产生的动作电位是有区别的。

本实验所引 导出的动作电位即为坐骨神经干的复合动作电位。

【实验对象】蛙或蟾蜍。

【实验材料】两栖类手术器械 1 套、滴管、BL­410生物机能实验系统、神经屏蔽盒、刺激电极、接 收电极、任氏液。

【实验步骤】1． 制备坐骨神经干标本坐骨神经干标本的制备方法与制备坐骨神经­腓肠肌标本相似。

首先按照制备坐骨神经­ 腓肠肌标本的方法分离坐骨神经， 当游离至膝关节处时， 在腓肠肌两侧找到胫神经和腓神经， 任选其一剪断，然后分离留下的一支直至足趾并剪断。

保留与坐骨神经相连的一小段脊柱， 其余组织均剪除。

此时，即制成了坐骨神经干标本。

将标本浸于任氏液中，待其兴奋性稳定 后开始实验。

2．接标本与实验仪器1）棉球沾任氏液擦拭神经标本屏蔽盒内的电极，将标本的脊柱端置于屏蔽盒的刺激电（图 4－1 屏蔽盒）极端（即 0刻度端），其神经部分横搭在各个电极上。

2）取出 BL­410 生物机能实验系统专用刺激电极，将其插头插在与主机“刺激”插口 中， 另一端的两个鳄鱼夹分别夹在屏蔽盒左侧的两个刺激接口上。

神经⼲动作电位实验报告神经⼲动作电位实验报Experimental report of neUhtstem action potential告Intern ship report实验报告⼀、实验⽬的：1. 学习蛙坐⾻神经⼲标本的制备2. 观察坐⾻神经⼲的双相动作电位波形，并测定最⼤刺激强度3. 测定坐⾻神经⼲双相动作电位的传导速度4. 学习绝对不应期和相对不应期的测定⽅法5. 观察机械损伤或局⿇药对神经兴奋和传导的影响⼆、实验材料1. 实验对象：⽜蛙2. 实验药品和器材：任⽒液，2%普鲁卡因，各种带USB接⼝或插头的连接导线，神经屏蔽盒，蛙板，玻璃分针，粗剪⼑，眼科剪，眼科镊，培养⽫，烧杯，滴管，蛙毁髓探针，BL-420N 系统三、主要⽅法和步骤：1. 捣毁脑脊髓2. 分离坐⾻神经3. 安放引导电极4. 安放刺激电极5. 启动试验系统6. 观察记录7. 保存8. 编辑输出四、实验结果和讨论1. 观察神经⼲双相动作电位引导（单通道，单刺激）如图，观察到⼀个双相动作电位波形。

Pm 驴：i SQOQOKi 2.0 ms 7 射￥也00z 时间⼀—j .................... : .................. 频率：最⼤值-...... ' ........ ' ......... [ ........ ；...... [协⼩值:-15 --20 _oo: oo. m兀卫EQ创2. 神经⼲双相动作电位传导速度测定(双通道，单刺激)kUUUChz L.U ns ZlT m￥ii J.ttmzj .................. ■:- I2? 1. WV1 I ----------- 14 I I 4 I I IooTio mo oa nr iins on oo oru oom coe co nr no⽇on m nn oo oo ni2 DO on rtu OO CIJ ri^oo oc OIA(1) 选择“神经⾻骼肌实验”⼀“…传导速度测定”(2) 改变单刺激强度(3) 传导速度=传导距离(R1--R2-)/传导时间(t 2-t 1)如图所⽰，两个波峰之间的传导时间△ t = (t 2-t 1) = 0.66ms实验中，我们设定在引导电极1和3之间的距离△ R = (R 1--R2-) = 1cm故传导速度v = △ R/ △ t = 1cm / 0.66ms = 15.2 m/s1 OOY-ID释: 最⼤ii；■⼩值：平均值:嶂赠但?⾯租BJ祠;最知宜.环值：平均值:⽽租3. 神经⼲双相动作电位不应期观察-1B - -20 _I OOV, 4丐砂 |110:00.614 O0:0tJ.fil3 00:00.S22 CiO:OO.S2S 00:00.S30⼆黒 HL LJ倒 UJ S3时间：最⼤值; 最⼩值- 平均値删值时间：［Q1D |CO.QL. 3H g DI 3耨 OD Cd 00 W 3好 0⼝⽫ 11T 0Q D3 驀 1 OO.QJI 3R M ：0i S? QIXQ1,諮孝 00:01.^7由上图可知，当刺激间隔时间为 4.61ms时，两双相动作电位开始融合，此时为总不应期;当刺激间隔时间为1.05ms时，双相动作电位完全融合，此时为绝对不应期。

山东大学人体机能学实验报告【实验名称】蟾蜍坐骨神经干动作电位传导速度和兴奋性不应期的测定【实验目的】加深理解兴奋传导的概念，掌握测定神经干动作电位传导速度的方法。

熟悉仪器设备的操作。

【实验对象】蟾蜍【实验药品和器材】蛙类手术器械，BL-410生物信号记录分析系统，神经屏蔽盒，任氏液等。

【实验步骤及方法】（详见书P57.P58）1.坐骨神经—腓神经标本的制备。

2.将标本放入神经屏蔽盒，（注意刺激电极端为神经干的中枢端）。

3.仪器连接。

4.BL-410的操作。

【实验结果】1.神经干动作电位的引导2.坐骨神经干动作电位传导速度V=(S2-S1)/(t2-t1)实验测得两对引导电极之间的距离为1.6cm，两个通道的动作电位波峰间的时间差为0.60ms。

计算得到传导速度V=26.7m/s3.二次刺激在兴奋周期之后相对不应期受到二次刺激绝对不应期受到二次刺激二次刺激没有出现相应的动作电位。

【实验结论】实验测得两对引导电极之间的距离为1.6cm，两个通道的动作电位波峰间的时间差为0.60ms。

计算得到传导速度V=26.7m/s【讨论与分析】1.神经干不能太干也不能太湿，剥离完整后在任氏液体中稳定15分钟左右，取出用滤纸吸干周围的任氏液。

2.神经干放置在引导电极上时，尽量拉直，不能使它下垂或斜向放置，以免影响神经干长度测量准确性。

3.神经干要尽可能长，两个引导电极之间的距离越远，测量的传导速度就越准确。

一、实验目的要求1．学习蟾蜍坐骨神经干标本的制备方法。

2．观察蛙坐骨神经干复合动作电位的波形，并了解其产生的基本原理。

二、实验原理1、神经干受到有效刺激后，可以产生动作电位，在另一端可以引导出双相的动作电位，如果在两个引导电极之间将神经麻醉或损坏，则引导出的动作电位即为单相动作电位。

2、坐骨神经干是以由很多不同类型的神经纤维组成的，所以，神经干的动作电位是复合动作电位。

复合动作电位的幅值在一定刺激强度下是随刺激强度的变化而变化的。
