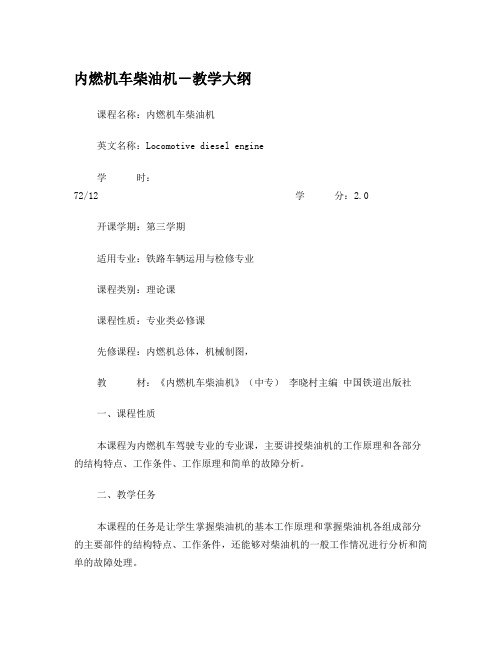

内燃机车柴油机－教学大纲课程名称：内燃机车柴油机英文名称：Locomotive diesel engine学时：72/12 学分：2.0开课学期：第三学期适用专业：铁路车辆运用与检修专业课程类别：理论课课程性质：专业类必修课先修课程：内燃机总体，机械制图，教材：《内燃机车柴油机》（中专）李晓村主编中国铁道出版社一、课程性质本课程为内燃机车驾驶专业的专业课，主要讲授柴油机的工作原理和各部分的结构特点、工作条件、工作原理和简单的故障分析。
二、教学任务本课程的任务是让学生掌握柴油机的基本工作原理和掌握柴油机各组成部分的主要部件的结构特点、工作条件，还能够对柴油机的一般工作情况进行分析和简单的故障处理。
三、核心教学内容与实训项目四、课程要求及内容1. 内燃机车柴油机原理与结构1.1 掌握内燃机车柴油机的基本知识1.2 掌握柴油机的主要特点1.3 掌握柴油机的基本知识1.4 掌握柴油机的分类、型号及转向1.5 掌握柴油机的技术经济指标2. 柴油机的受力分析2.1 掌握曲柄连杆机构的受力2.2 掌握运动惯性力对柴油机工作的影响3. 固定件3.1 掌握机体3.2 掌握主轴承3.3 掌握气缸3.4 掌握气缸盖3.5 掌握机座及油底壳3.6 掌握泵支承箱、连接箱及弹性支承3.7 掌握曲轴箱防爆装置4. 运动件4.1掌握活塞组4.2掌握连杆组4.3 掌握曲轴组4.4 掌握扭转振动及减振器4.5 掌握联轴节及盘车机构5. 柴油机的配气机构5.1掌握配气机构的总体布置5.2 掌握气门机构5.3 掌握气门驱动机构5.4 掌握气门间隙和配气正时的调整6. 进、排气系统6.1 掌握柴油机的增压概述6.2 掌握涡轮增压柴油机的进、排气系统6.3掌握空气滤清器6.4掌握涡轮增压器的工作原理及性能参数6.5 掌握涡轮增压器的构造6.6 掌握中冷器6.7掌握涡轮增压系统运用中的几个问题7. 燃油的供给与燃烧7.1 掌握燃油系统7.2 掌握喷油泵的工作原理和结构7.3 掌握喷油器及高压油管8. 柴油机的调节与控制8.1 掌握概述8.2 掌握柴油机的转速自动调节原理8.3 掌握调节器的功调系统及其他附加控制8.4 掌握调节器的综合调节动作及性能指标8.5 掌握启动加速器8.6 掌握控制机构8.7 掌握调控传动装置8.8 掌握调节器的运用知识9. 机油系统9.1 掌握概述9.2 掌握机油的品质9.3 掌握内燃机车的机油系统9.4 掌握东风型机车机油系统主要部件的构造9.5 掌握机油系统的运用与保养复习思考题10. 冷却水及预热系统10.1 掌握概述10.2 掌握东风型内燃机车冷却水系统10.3 掌握内燃机车冷却系统主要部件构造及工作原理10.4 掌握东风型机车预热系统10.5 掌握冷却水系统的运用与保养11. 柴油机总成及工作特性11.1 掌握16V240ZJB型柴油机总体结构11.2 掌握7FDL-16型柴油机总体结构11.3 掌握几种柴油机的主要技术参数12. 机车辅助传动装置12.1 掌握机械传动装置12.2 掌握静液压传动系统12.3 掌握静液压系统的一般故障分析13. 柴油机日常运用保养与封存13.1 掌握柴油机的日常运用保养13.2 掌握柴油机的封存14. 柴油机常见故障分析及处理14.1 掌握柴油机故障分析及处理的基本要求14.2 掌握柴油机常见故障分析及处理五、课程学时分配六、考核要求1.本课程分两学期授课，每学期成绩各占50%。

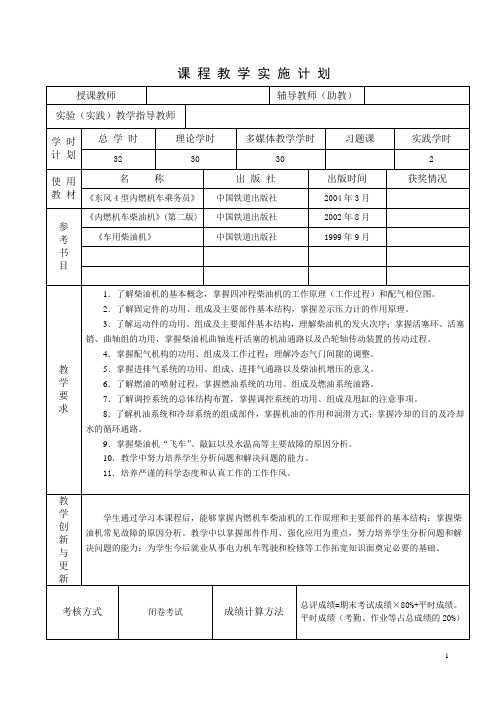

课程教学实施计划课堂教学实施计划三、四冲程柴油机的配气相位图什么叫配气相位图？以活塞上、下止点为基准的各个工作过程以及配气机构动作时刻均用曲轴转角来表示的图形，称～。
2．画出16V240ZJB型柴油机的配气相位图16V240ZJB型柴油机配气相位： 16V240ZJD型柴油机配气相位：进气门开：上止点前42020′进气门开：上止点前500进气门关：下止点后42020′进气门关：下止点后420排气门开：下止点前42020′排气门开：下止点前500排气门关：上止点后42020′排气门关：上止点后500气门重叠角：84040′气门重叠角：1000供油提前角：上止点前210 供油提前角：上止点前20．50巩固新课：一、四冲程柴油机的工作原理。
二、四冲程柴油机的实际工作过程。
三、四冲程柴油机的配气相位图。
布置作业： 1.画出16V240ZJD型柴油机的配气相位图。
各章教学实施计划课堂教学实施计划5．曲轴孔位于机体中部，凸轮轴孔位于机体上部左右两侧；6．机体侧面设凸轮轴和曲轴箱检查孔；7．机体上设V型夹角空腔、气缸箱、凸轮轴推杆箱、曲轴箱和传动齿轮箱。
二、机体周围部件（一）油底壳1．功用：（1）构成曲轴箱；（2）储存并汇聚机油；（3）防止杂质进入机油中。
2．结构简述：非承载式，有钢板压型壳体、各板件、（顶板、隔板、滤油网板）各油口法兰等焊接而成；中部两侧设机油油标尺，正常油位应保持在油尺上、下刻线之间，以略近上刻线为佳。
4D、4B机油容量1200kg(包括管路系统)，上刻线时油底壳储油量约900 kg。
机油油位低，油量少，坡道行驶或冲击振动冲动时，机油泵进口吸空，供油不正常，机油压力低，使柴油机无法正常工作。
（二）连接箱1．作用：将柴油机与牵引发电机连在一起，形成柴油—发电机组。
2．位置：机体输出端。
（三）泵支承箱1．作用：安装机油泵、冷却水泵等。
2．位置：机体自由端。
课堂教学实施计划（3）下部有一个进水孔，外圆面与机体定位孔间有2道橡胶圈密封。

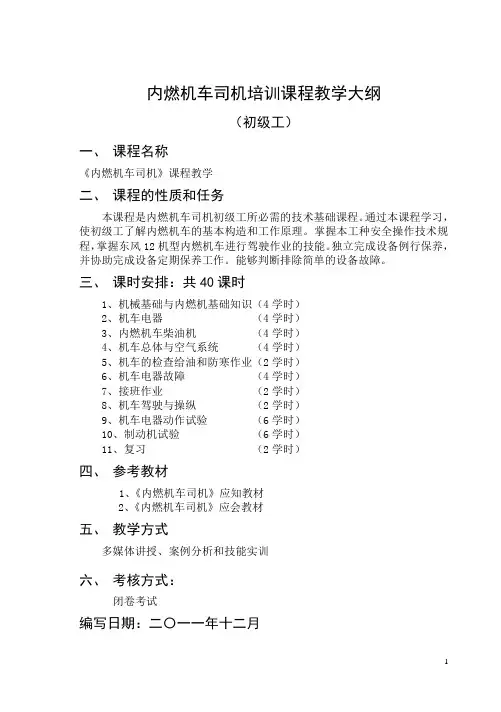

内燃机车司机培训课程教学大纲（初级工）一、课程名称《内燃机车司机》课程教学二、课程的性质和任务本课程是内燃机车司机初级工所必需的技术基础课程。
通过本课程学习，使初级工了解内燃机车的基本构造和工作原理。
掌握本工种安全操作技术规程，掌握东风12机型内燃机车进行驾驶作业的技能。
独立完成设备例行保养，并协助完成设备定期保养工作。
能够判断排除简单的设备故障。
三、课时安排：共40课时1、机械基础与内燃机基础知识（4学时）2、机车电器（4学时）3、内燃机车柴油机（4学时）4、机车总体与空气系统（4学时）5、机车的检查给油和防寒作业（2学时）6、机车电器故障（4学时）7、接班作业（2学时）8、机车驾驶与操纵（2学时）9、机车电器动作试验（6学时）10、制动机试验（6学时）11、复习（2学时）四、参考教材1、《内燃机车司机》应知教材2、《内燃机车司机》应会教材五、教学方式多媒体讲授、案例分析和技能实训六、考核方式：闭卷考试编写日期：二〇一一年十二月1目录第一章机械基础与内燃机车基础知识 (4)第一节立体图、视图的基本概念 (4)第二节三视图的形成和投影规律 (5)第三节内燃机车基础知识 (11)第四节东风12型机车柴油机总体布置 (13)第二章机车电器 (16)第一节接触器、司机控制器、转换开关 (16)第二节硅整流装置 (19)第三节东风12型内燃机车直流电机 (20)第四节东风12型机车控制电路 (23)第三章内燃机车柴油机 (27)第一节固定件（一） (27)第二节固定件（二） (30)第三节柴油机常见故障分析（一） (32)第四章机车总体与空气系统 (36)第一节机车辅助系统 (36)第二节空气制动机的特点 (38)第三节机车整备 (43)第五章机车的检查给油和防寒作业 (47)第一节机车检查给油知识 (47)第二节机车防寒、防火 (49)第六章机车电器故障 (54)第一节常见故障原因与排除方法 (54)第二节机车运行中故障现象及处理 (57)第七章接班作业 (60)第一节内燃机车“车为单元”管理（新增） (60)第二节出勤和接车 (63)第三节出库与挂车 (64)第八章机车驾驶与操纵 (68)第一节调车作业的要求 (68)第二节调车计划及调车作业 (69)第三节机务系统调车作业事故案例汇编（新增） (72)第九章电器动作试验（实操） (76)第一节电器动作试验安全准备工作及程序（新增） (76)第二节试验与电气故障实例分析 (79)第三节电器动作试验及电路故障分析（新增） (81)第十章制动机试验（实操） (84)第一节运用 (84)2第二节试验与安全注意事项（新增） (86)第三节空气系统故障的分析和应急处理（新增） (89)34第一章机械基础与内燃机车基础知识第一节立体图、视图的基本概念一、立体图：一个图形就能表达出零件的前面、左面和顶面的大致形状，它富有立体感，给人以直观的印象。
