实训一蓄电池构造认识及其技术状况的检查一、实验目的与要求1、熟悉蓄电池的基本构造；2、学会配置电解液；3、学会使用密度计和高率放电计等检测仪器检查蓄电池的技术状况。
二、实验设备与器材1、技术状况良好的普通蓄电池、有故障的普通蓄电池、免维护蓄电池；2、吸式密度计、温度计、玻璃棒、耐酸的容器、防护用品、10％的苏打溶液；3、相对密度为1.83～1.84的化学纯硫酸和合格的蒸馏水；4、高率放电计，数字万用表。
三、实验内容及步骤（一）蓄电池构造认识1、蓄电池解体件的结构认识（如下图所示）2、分辨正、负接线柱（1）正负标记有的蓄电池上铸有“+”（或P）的接线柱为正接线柱，有“－”（或N）的接线柱为负接线柱。
（2）颜色标记有的蓄电池接线柱上涂有颜色，正接线柱涂红漆，负接线柱涂黑漆（见右图）。
（3）无标记无标记蓄电池的正负接线柱识别方法有以下几种方法：1）看接线柱的粗细，粗一些的锥形接线柱为正极，细一些的为负极。
2）看接线柱的自然颜色，呈深褐色的为正接线柱，浅灰色的为负接线柱。
3）看接线柱的表面硬度，用螺丝刀在接线柱表面轻划，较坚硬的为正接线柱，反之为负接线柱。
4）用万用表检测。
有的蓄电池没有任何标记，或者蓄电池使用长久、标记被腐蚀损坏、辨别不清。
把万用表置直流电压20伏档，红表棒与黑表棒分别接触蓄电池的两个极桩，如果显示的数值是“＋”值，则红表棒接触的是正极，黑表棒接触的是负极，如果显示的数值是“－”值，则红表棒接触的是负极，黑表棒接触的是正极（见右图）。
（二）配置电解液1、电解液的比重蓄电池电解液一般由纯净的硫酸和蒸馏水配置而成，电解液的配置可按质量比或体积比配置，配置比例如下表所示。
华东地区电解液的密度一般为1.24—1.30 g ∕cm 3。
电解液配置后应该用密度计检验密度。
电解液配制成分的质量比和体积比2、电解液的调配（1）按上表所列出的体积比或质量比，量取硫酸和蒸馏水。
（2）先将量取的蒸馏水倒入耐酸的的容器内，然后慢慢地将硫酸倒入蒸馏水中，同时用玻璃棒不停地搅拌，禁止将蒸馏水倒入硫酸中。
蓄电池的检查与维护教案Hessen was revised in January 2021备课者：XXX _6_月_19_日第_18_周星期_三_课题蓄电池检查与维护教时 1教学目标（1）知道铅酸蓄电池的结构组成；（2）知道蓄电池的功用；（3）能正确进行蓄电池的外观检查；（4）能正确使用电解液比重计对蓄电池电解液比重进行测量。
（5）通过学习，学会概括专业工具检查被测量的一般方法和过程（6）通过学习，培养学生良好的职业素养和责任意识；（7）通过学习，培养学生良好的沟通能力、团队合作与协调能力。
教学重点1．分析蓄电池电解液偏离的原因及故障点；2．结合资料，制定蓄电池检查的流程和方案；3．对故障点的检查、分析和判断。
教学难点1．蓄电池故障原因及故障现象的判断；2．检查流程的制定及实施。
教学环节时间分配教学过程和内容教师活动学生活动学习准备1.蓄电池的用途有：1）起动发动机时供电给。
2）发动机停转或发电机电压过低时供电给。
3）在发电机电压高于蓄电池电压时，蓄电池作为发电机的负载，将发电机发出的一部分电能转变成。
2.蓄电池的类型蓄电池的分类有各种不同的方法，根据是否需要维护可分为普通铅酸蓄电池和免维护蓄电池两种。
电池电池3.蓄电池的结构组成蓄电池由、、、接线柱、加注口盖等部分组成。
12V蓄电池一般由6个单格电池串联而成，每个单格额定电压为。
（二）、蓄电池的使用注意事项（1）要定期检查蓄电池的，如发现电解液不足要及时。
蓄电池各单元格的电解液液位应高于极板 mm。
（2）蓄电池的极柱应涂上，防止极柱腐蚀生成氧化铜。
（3）要经常检查电极接线柱与接线头连接是否可靠，加液盖是否拧紧，有无堵塞。
（4）电解液为和按一定比例配置而成，充满电的情况下比重值一般为。
（5）使用比重计检查电解液比重，所有单元格的比重是否在规定范组织学生分组并对各个问题展开讨论。
组织学生回答并点评。
学生分为四个小组，每组8-9人展开讨论。
学生思考，并回答相关问题。

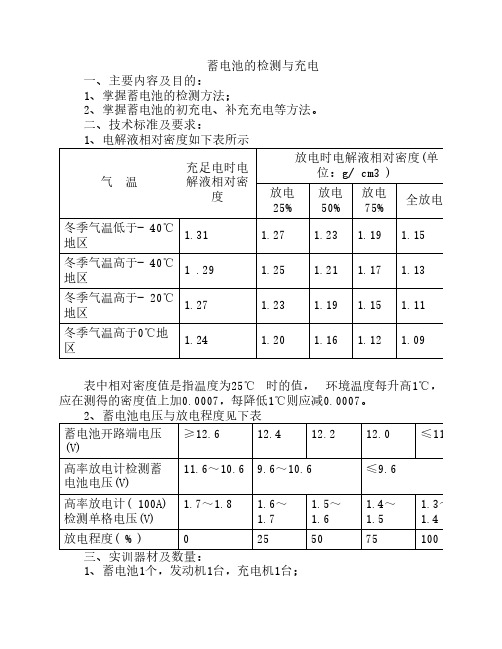

蓄电池的检测与充电一、主要内容及目的：1、掌握蓄电池的检测方法；2、掌握蓄电池的初充电、补充充电等方法。
二、技术标准及要求：1、电解液相对密度如下表所示表中相对密度值是指温度为25℃时的值，环境温度每升高1℃，应在测得的密度值上加0.0007，每降低1℃则应减0.0007。
2、蓄电池电压与放电程度见下表三、实训器材及数量：1、蓄电池1个，发动机1台，充电机1台；2、万用表、电解液密度计、温度计、高率放电计、钢丝刷、玻璃棒及管、盛水容器各1；3、适量凡士林、润滑脂、蒸馏水、密度为1835g/cm3的浓硫酸。
四、操作步骤及要点：1、蓄电池的检测1) 外部检查：检查蓄电池封胶有无开裂和损坏，极柱有无破损，壳体有无泄漏，否则应修复或更换。
然后用温水清洗蓄电池外部的灰尘泥污，再用碱水清洗。
清洗后疏通加液盖通气孔，用钢丝刷或极柱接头清洗器除去极柱和接头的氧化物并涂一层薄薄的工业凡士林或润滑脂；2) 静止电动势(开路端电压)检测：若蓄电池刚充过电或车辆刚行驶过，应接通前照灯远光30s，消除“表面充电”现象，然后熄灭前照灯，切断所有负载，用万用表测量蓄电池的开路电动势，若测得小于12V，说明蓄电池过量放电，测得12.2～12.5V，说明部分放电，高于12.5V，说明蓄电池存电充足；3) 电解液液面高度检测：用内径为4～6mm、长度约150mm 的玻璃管检测电解液液面高度。
要求液面高出极板上沿10～15mm。
对于半透明式蓄电池，液面应位于最高和最低液面标记之间。
液面过低时，应补加蒸馏水；液面过高时，应用密度计吸出部分电解液；4) 电解液相对密度检测：用密度计测量相对密度，应符合技术标准。
密度过低时，应予以调整。
免维护蓄电池多数设有内装式密度计( 充电状态指示器)，根据指示器的颜色判定蓄电池状态。
绿色表示充足电；当变黑和深绿色时，说明存电不足，应予以充电；当显示浅黄色或者无色透明时，必须更换蓄电池；5) 负荷试验检测：要求被测蓄电池至少存电75%以上，若电解液密度低于1 .22g/ cm3，用万用表测得静止电动势不到12.4V，应先充足电，再作测试：(1) 电计测试：对于只能检测单格电池电压的普通高率放电计，测量时将两个叉尖紧压在单格电池的正负极柱上，每次不超过5s。
