原子发射光谱分析法教学课件ppt

原子发射光谱分析法教学课件ppt

02
原子发射光谱分析法实验技术
实验设计
1 2
实验目的与要求
明确实验目的和要求，如元素定量分析和定性 分析。
实验原理
简述原子发射光谱分析法的原理，包括基本概 念、原子能级、跃迁等。
3
实验方案设计
根据实验目的和要求，制定实验方案，包括样 品制备、仪器设备与试剂选择、实验步骤等。
样品制备与测量
样品制备
干扰校正
对谱图中存在的干扰和重叠进行校 正，以提高元素识别的准确性和可 靠性。
结果分析与报告编写
数据统计
对实验数据进行统计、分析和 归纳，得出实验结果和结论。
结果评估
对实验结果进行评估，如准确 性、重复性、灵敏度等，以反 映实验结果的可靠性和有效性
。
报告编写
根据实验数据和分析结果编写 实验报告，包括实验目的、方
控制方法
针对不同的干扰因素，提出相应的控制方法，如光谱干扰校正、基体干扰校正等 。
实验数据的处理与解析
数据处理
介绍实验数据的处理过程，如数据平滑、背景扣 除、谱线识别等。
数据解析
根据实验数据，进行谱线识别和定量分析计算， 得出元素含量结果。
结果表示与评价
介绍实验结果表示方法，如谱线强度与元素含量 的关系、定量分析结果的误差与置信区间等。
定义
原子发射光谱分析法是一种基于原子在高温或放电条件下发 射出的光辐射进行元素分析的方法。
特点
具有分析速度快、准确度高、精密度好、选择性强、适用范 围广等优点。
发展历程
19世纪末和20世纪 初的初步探索阶段
20世纪50年代以后 的仪器和样品制备 技术的不断改进阶 段
20世纪20年代至50 年代的原子发射光 谱分析法的开创和 发展阶段

仪器分析 第7章 原子发射光谱分析

仪器分析 第7章 原子发射光谱分析

摄谱法原理 ⑴ 摄谱步骤
安装感光板在摄谱仪的焦面上
激发试样，产生光谱而感光
显影，定影，制成谱板 特征波长—定性分析 特征波长下的谱线强度—定量分析
⑵ 感光板 玻璃板为支持体，涂抹感光乳剂(AgBr+明胶+增感剂) 感光：
2AgX+2hυ→ Ag(形成潜影中心)+X2
OH
O
显影： 对苯二酚
乳剂特性曲线：
感光板的反衬度
以黑度S与曝光量的对数lgH作图 在正常曝光部分：
γ
S lg H lg H i lg H i
α
乳 剂 特 性 曲 线
S lg( It ) i
Hi为感光板的惰延量
谱线黑度与辐射强度的关系：
S lg( It ) i
定量分析中，更主要是采用 内标法，测量分析线对的相 对强度

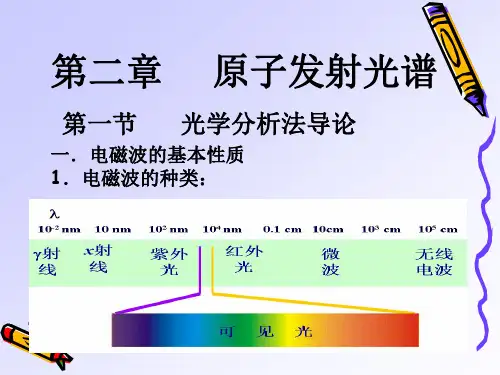

磁辐射，通过测定其波长或强度进行分析的方法
不涉及能级跃迁，物质与辐射作用，使其传播方 向等物理性质发生变化，利用这些改变进行分析 的方法
光分析法
非光谱分析法
光谱分析法
圆 折 二 射 色 法 性 法
X 射 干 线 涉 衍 法 射 法
原子光谱分析法 旋 光 法
X 射 线 荧 光 光 谱
分子光谱分析法
分 子 荧 光 光 谱 法 分 子 磷 光 光 谱 法 核 磁 共 振 波 谱 法
e. 波长尽可能靠近
（3） 摄谱法中的内标法基本关系式
• 摄谱法中谱线黑度S与辐射强度、浓度、曝光时间 、感光板的乳剂性质及显影条件有关，固定其他 条件不变，则感光板上谱线的黑度仅与照射在感 光板上的辐射强度有关
i0 S lg i
i0 未曝光部分的透光强度 i 曝光部分的透光强度

《原子发射光谱分析》课件

《原子发射光谱分析》课件

食品安全
原子发射光谱分析可用于食 品中微元素的检测，确保 食品安全和质量。
发展历程和趋势
历史
原子发射光谱分析起源于19世纪，经过多年的发展 和改进，成为现代化的分析技术。
未来
随着技术的进步，原子发射光谱分析将在元素分析 领域发挥更重要的作用，实现更高的灵敏度和准确 性。
总结和结束语
通过本课件的学习，您了解了《原子发射光谱分析》的重要性和原理，以及 其在化学分析、环境监测和食品安全等领域的应用。随着技术的不断发展， 原子发射光谱分析将在未来产生更大的应用前景。
3
样品进样
将样品注入原子发射光谱仪中，加热或
光谱分析
4
电离样品以激发原子。
测量样品发射的特定波长光线，并根据 光谱曲线确定元素含量。
技术应用场景和优势
化学分析
原子发射光谱分析被广泛应 用于化学分析领域，用于分 析金属元素的含量。
环境监测
该技术可用于检测土壤、水 体和大气中的污染物，为环 境保护提供重要数据。
《原子发射光谱分析》 PPT课件
本课件将介绍《原子发射光谱分析》的重要性、原理和实验过程，并展示该 技术的应用场景、优势以及发展历程和趋势，最后进行总结和结束。
什么是原子发射光谱分析?
原子发射光谱分析是一种用于分析物质元素组成的重要技术。通过激发样品 中的原子，测量其发射的特定波长光线，可以确定样品中各种元素的含量。
原理和原理说明
原子发射光谱分析基于原子在能级跃迁时释放特定的光线的原理。通过将样品加热或电离，使其原子激发到高 能级并发射光线，测量光线的波长和强度来分析元素含量。
实验过程和图示
1
样品准备
将待测样品制备成适合分析的形式，如
光谱仪设置

仪器分析+02+原子发射光谱.ppt

仪器分析+02+原子发射光谱.ppt

gi 、g0为激发态与基态的统计权重； Ei ：为激发能；k为 玻耳兹曼常数；T为激发温度； 发射谱线强度： Iij = Ni Aijhij h为Plank常数；Aij两个能级间的跃迁几率； ij发射谱线
的频率。将Ni代入上式，得：
ห้องสมุดไป่ตู้
谱线强度
gi I ij Aij h ij N 0 e g0
影响谱线强度的因素：
Ei kT
（1）激发能越小，谱线强度越强；
（2）温度升高，谱线强度增大，但
易电离。
四、谱线的自吸与自蚀
self-absorption and self reversal of spectrum line
等离子体：以气态形式存在的包含分子、离子、电子等
粒子的整体电中性集合体。等离子体内温度和原子浓度的分
布不均匀，中间的温度、激发态原子浓度高，边缘反之。 自吸：中心发射的辐射被边缘的同种基态原子吸收，使 辐射强度降低的现象。 元素浓度低时，不出现自吸。随 浓度增加，自吸越严重，当达到一定 值时，谱线中心完全吸收，如同出现 两条线，这种现象称为自蚀。
谱线表，r：自吸；R：自蚀；
第三节 原子发射光谱分析装置与仪器
原子光谱选律ΔS=0
ΔL=±1 ΔJ=0，±1
实验步骤
① 调节狭缝宽度为5毫米左右 ② 对光：开启交流激光激发器，从“照相底片”处对光 （调节碳棒上下，前后的距离） ③ 装照相底片 ④ 摄谱： 钠谱：在碳棒凹孔上氯化纳粉末，激发弧光，开启 摄谱仪快门，曝光2秒，关闭快门，停止弧光钾谱：在碳 棒凹孔上氯化钾粉末，激发弧光，开启摄谱仪快门，曝光 2秒，关闭快门，停止弧光 汞谱：在碳棒前放置汞灯，点燃汞灯，曝光20秒， 关闭快门，移去汞灯。 ⑤ 洗片：在暗室将曝光底片洗出

高教版仪器分析第七章.原子发射.ppt

高教版仪器分析第七章.原子发射.ppt

7.3 光谱定性分析
通过检查谱片上有无特征谱线的出 现来确定该元素是否存在。
灵敏线 最后线 共振线 分析线
谱线表，r：自吸；R：自蚀；
标准样品比较法－－定性方法一
只要检查出某种元素两条以上的灵敏线，就 可判断该元素是否存在。
对测定复杂组分以及进行光谱定性全分 析－－定性方法二
铁的光谱谱线比较法。
②光电法
作业： P224 第3、5、10题。

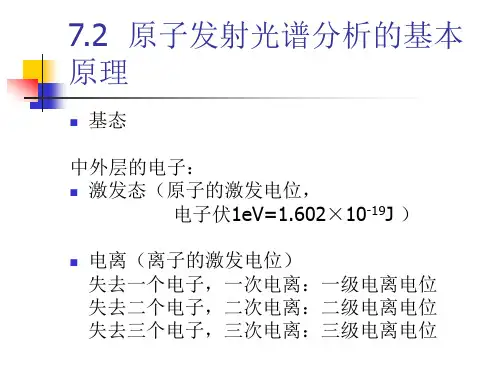

7.2 原子发射光谱分析的基本 原理
