射频通信电路第2章习题解
- 格式:ppt
- 大小:647.50 KB
- 文档页数:18

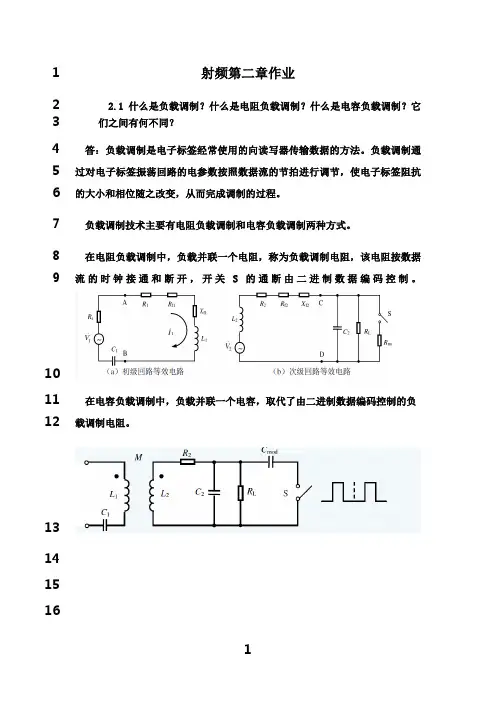

射频第二章作业122.1 什么是负载调制?什么是电阻负载调制?什么是电容负载调制?它3们之间有何不同?4答:负载调制是电子标签经常使用的向读写器传输数据的方法。
负载调制通5过对电子标签振荡回路的电参数按照数据流的节拍进行调节,使电子标签阻抗6的大小和相位随之改变,从而完成调制的过程。
7负载调制技术主要有电阻负载调制和电容负载调制两种方式。
8在电阻负载调制中,负载并联一个电阻,称为负载调制电阻,该电阻按数据9流的时钟接通和断开,开关S的通断由二进制数据编码控制。
1011在电容负载调制中,负载并联一个电容,取代了由二进制数据编码控制的负12载调制电阻。
1314151617181920212.2 画出图2.26中P点处的电压波形,并进一步比较图2.26所示电路22与图2.28(a)所示电路的不同点。
23答:2425图2.26所示电路与图2.28(a)所示电路的不同点:图2.26所示的电路里26面加入了滤波电路和跟随电路,而图2.28(a)没有。
并且图2.28有二极管,27来进行确定导通哪个三极管,但是图2.28(a)没有,这就使得图2.28(a)变28成了标准正弦波。
29302.3 将图 2.28(a)改画为阅读器功率放大电路,并具有功率管保护和31休眠唤醒功能。
32答:33这里利用电阻并联电容可以起到功率管保护和休眠唤醒功能。
3435362.4 画出图2.30中中心点C处的电压波形图和晶体管VT1电流i1和晶体37管VT2电流i2的波形图。
38答:书上给出了VT1电压VA和晶体管VT2电压VA’的波形图。
所以我们用 v =39ixR;40412.6 给出E类功率放大器的电路图,并简述各电路元件的作用。
424344其中L1C1构成谐振回路,电容C2进行滤波,L2为晶体管VT1提供一个稳定45的集电极电压。
4647482.9 在电感耦合方式RFID系统中,阅读器的射频前端谐振回路的Q值应49如何选择?50答:Q值一般应在35~60之间,由带宽决定,通过测试实测电感L的大小51和Q值,若Q值高,为保证通信带宽可用外接电阻的办法来降低Q值,使Q 52满足要求。
《射频通信电路》习题和解答习题1:1、1本书使用得射频概念所指得频率范围就是多少?解:本书采用得射频范围就是30MHz~4GHz1、2列举一些工作在射频范围内得电子系统、根据表1-1判断其工作波段、并估算相应射频信号得波长。
解:广播工作在甚高频(VHF)其波长在10~1m等1、3从成都到上海得距离约为1700km。
如果要把50Hz得交流电从成都输送到上海、请问两地交流电得相位差就是多少?解:1、4射频通信系统得主要优势就是什么?解:1、射频得频率更高、可以利用更宽得频带与更高得信息容量2、射频电路中电容与电感得尺寸缩小、通信设备得体积进一步减小3、射频通信可以提供更多得可用频谱、解决频率资源紧张得问题4、通信信道得间隙增大、减小信道得相互干扰等等1、5GSM与CDMA都就是移动通信得标准、请写出GSM与CD MA得英文全称与中文含意。
(提示:可以在互联网上搜索。
) 解:GSM就是GlobalSystem for Mobile munications得缩写、意为全球移动通信系统。
CDMA英文全称就是Code Division Multiple Address,意为码分多址。
1、6有一个C=10pF得电容器、引脚得分布电感为L=2nH。
请问当频率f为多少时、电容器开始呈现感抗。
解:既当f=1、125GHz时、电容器为0阻抗、f继续增大时、电容器呈现感抗。
1、7 一个L=10nF得电容器、引脚得分布电容为C=1pF。
请问当频率f为多少时、电感器开始呈现容抗。
解:思路同上、当频率f小于1、59 GHz时、电感器呈现感抗。
1、81)试证明(1、2)式。
2)如果导体横截面为矩形、边长分别为a与b、请给出射频电阻RRF与直流电阻R DC得关系。
解:,s对于同一个导体就是一个常量当直流时、横截面积当交流时、横截面积得:2)直流时、横截面积当交流时、横截面积得:1、9已知铜得电导率为、铝得电导率为、金得电导率为。
习题1:之马矢奏春创作本课程使用的射频概念所指的频率范围是几多?解:本课程采纳的射频范围是30MHz~4GHz列举一些工作在射频范围内的电子系统, 根据表1-1判断其工作波段, 并估算相应射频信号的波长.解:广播工作在甚高频(VHF)其波长在10~1m等从成都到上海的距离约为1700km.如果要把50Hz的交流电从成都输送到上海, 请问两地交流电的相位差是几多?解:射频通信系统的主要优势是什么?解:1.射频的频率更高, 可以利用更宽的频带和更高的信息容量2.射频电路中电容和电感的尺寸缩小, 通信设备的体积进一步减小3.射频通信可以提供更多的可用频谱, 解决频率资源紧张的问题4.通信信道的间隙增年夜, 减小信道的相互干扰等等1.5 GSM和CDMA都是移动通信的标准, 请写出GSM和CDMA的英文全称和中文含意.(提示:可以在互联网上搜索.)解:GSM是Global System for Mobile Communications的缩写, 意为全球移动通信系统.CDMA英文全称是Code Division Multiple Address,意为码分多址.有一个C=10pF的电容器, 引脚的分布电感为L=2nH.请问当频率f 为几多时, 电容器开始呈现感抗.解:既那时, 电容器为0阻抗, f继续增年夜时, 电容器呈现感抗.1.7 一个L=10nF的电容器, 引脚的分布电容为C=1pF.请问当频率f为几多时, 电感器开始呈现容抗.解:思路同上, 当频率f小于1.59 GHz时, 电感器呈现感抗.1.8 1)试证明()式.2)如果导体横截面为矩形, 边长分别为a和b, 请给出射频电阻R RF与直流电阻R DC的关系.解:对同一个导体是一个常量当直流时,当交流时,2)直流时,当交流时,试分别计算在100MHz和1GHz的频率下, 三种资料的趋肤深度.解:在100MHz时:Cu为2 mmAl 为Au为在1GHz时:Cu为0.633 mmAl 为Au为某个元件的引脚直径为, 长度为l=25mm, 资料为铜.请计算其直流电阻R DC和在1000MHz频率下的射频电阻R RF.解:贴片器件在射频电路中有很多应用.一般使用数字直接标示电阻、电容和电感.有三个电阻的标示分别为:“203”、“102”和“220R”.请问三个电阻的阻值分别是几多?(提示:可以在互联网上查找贴片元件标示的规则)解:203是20×10^3=20K, 102是10×10^2=1K, 220R是22×10^0=22Ω试编写法式计算电磁波在自由空间中的波长和在铜资料中的趋肤深度, 要求法式接收键盘输入的频率f, 在屏幕上输出波长和趋肤深度.解:float f;float l,h;printf("Input the frequency: f=");scanf("%f",&f);l=3e8/f;h=1/sqrt(3.14*f*6.45*4*3.14) ;printf("wavelength:%f\n",l);printf("qufushendu%fm\n",h);getch() ;1.射频滤波电路的相对带宽为RBW=5%, 如果使用倍数法进行暗示, 则相对带宽K为几多?解答:K=HL ffK(dB)=20 lg HLff∴K(dB)=0.42 dB2.一个射频放年夜电路的工作频率范围为:f L至f H.试分别使用百分法和倍数法暗示该放年夜电路的相对带宽, 并判断该射频放年夜电路是否属于宽带放年夜电路.解答:K=HL ff由于K>2, ∴它属于宽带放年夜电路3.仪表放年夜电路的频带宽度为:DC至10MHz.请分别计算该放年夜电路的绝对带宽和相对带宽, 并判断该放年夜电路是否属于宽带放年夜电路.解答: 绝对带宽:10H L BW f f MHz =-=相对带宽:20lg H L f K f ==∞2K >所以它属于宽带放年夜电路.4. 某射频信号源的输出功率为P OUT =13dBm, 请问信号源实际输出功率P 是几多mW ? 解答:5. 射频功率放年夜电路的增益为G p =7dB, 如果要求输出射频信号功率为P OUT =1W, 则放年夜电路的输入功率P IN 为几多? 6. 在阻抗为Z 0=75的CATV 系统中, 如果丈量获得电压为20dB V, 则对应的功率P 为几多?如果在阻抗为Z 0=50的系统中, 丈量获得相同的电压, 则对应的功率P 又为几多?解答:∴当0Z =75Ω时, ()P dBm =-88.7 dBm 当0Z =50Ω时, ()P dBm =-86.9 dBm7. 并联电路的品质因数Q 0.解答: 假设谐振频率时, 谐振电路获得的电压为00()cos V t V w t =电阻R 损耗的平均功率为因此并联谐振电路的品质因数0Q 为8. 使用图2-12(b )的射频开关电路, 如果PIN 二极管在导通和截止状态的阻抗分别为Z f 和Z r .请计算该射频开关的拔出损耗IL 和隔离度IS.解答:拔出损耗00220lg fZ Z IL Z += 隔离度00220lg rZ Z IS Z += 9. 请总结射频二极管的主要种类、特性和应用领域.解答:种类特性 应用范围肖具有更高的截止频率和更低的反向恢复用于射频检波电特基二级管时间 路, 调制和解调电路, 混频电路等 PIN 二极管正偏置的时候相当于一个电流控制的可变电阻, 可呈现非常低的阻抗, 反偏置的是相当于一平行平板电容 应用于射频开关和射频可变电阻 变容二极管从导通到截止的过程中存在电流突变, 二极管的等效电容随偏置电压而改变 主要用于电调谐, 还可用作射频信号源10. 雪崩二极管、隧道二极管和Gunn 二极管都具有负阻的特性, 尽管形成负阻的机理完全纷歧致.请设计一个简单的电路, 利用二极管的负阻特性构建一个射频振荡电路. 解答:11. 1)试比力射频场效应管与射频双极型晶体管结构和特性上的不同.2)试讨论晶体管小信号模型和年夜信号模型的主要区别.请问能否使用晶体管年夜信号模型分析射频小信号.解答:场效应管是单极性器件, 只有一种载流子对通道电流做出贡献, 属于压控器件, 通过栅极-源极的电压控制源极-漏极电流变动;使用GaAS 半导体资料MISFET 的截止频率可以到达60—70GHz,, HEMT 可以超越100GHz, 因此在射频电路设计中经常选用它们作为有源器件使用;双极型晶体管分为PNP 和NPN 两种类型, 其主要区别在于各级的参杂类型纷歧致, 属于电流控制器件, 正常工作时, 基极-发射极处于正偏, 基极-发射极处于反偏;通过提高搀杂浓度和使用交指结构, 可以提高其截止频率, 使其可以在整个射频频段都能正常工作年夜信号模型是一个非线性模型, 晶体管内部的等效的结电容和结电阻会发生变动, 小信号模型是一个线性模型, 可认为晶体管的个参数坚持不变.能使用晶体管的年夜信号模型分析射频小信号.12. 肖特基二极管的伏安特性为其中反向饱和电流为11210SI A -=⨯, 电阻R S .试编写计算机法式, 计算当V A 在0V~10V 之间变动时, 肖特基二极管电流I 的变动.#include "math.h"float dl(float Va){float i1;if(Va<0)printf("n<0,dataerror");else if(Va==0)i1=0;else i1=2*exp(Va-dl(Va-1)*1.5-1);return(i1);}void main(){float i;float v=0;do{i=dl(v);printf("%f*10(-11)\n",i);v=v+1;}while(v<=10) ;getch();} 习题3: 1. 在“机遇号”抵达火星时, 从火星到地球的无线电通讯年夜约需要20分钟.试估算那时火星和地球之间的距离.解答:811111022s ct ==⨯3⨯10⨯1200=1.8⨯m2. 考察从上海到北京的距离, 假设互联网信号通过光纤传输, 光纤的折射率为.试估算互联网信号从上海到北京再返回上海的过程中, 由于光纤传输发生的时间延迟.解答:从上海到北京的飞行航程是1088公里.飞行路线是交通工具中最年夜可能接近于直线距离的, 所以本题我们取1088公里 时间延迟:81088210007.25310t ms ⨯⨯==⨯ 3.设计特征阻抗为50W 的同轴传输线, 已知内导体半径为a , 当填充介质分别为空气(r )和聚乙烯(r )时, 试分别确定外导体的内径b . 解答:060ln r b Z a =ε适当填充介质为空气时 b=1.38 mm当填充介质为聚乙烯时 b=2.09 mm 4. 设有无耗同轴传输线长度为l =10m, 内外导体间的电容为C S =600pF.若同轴电缆的一端短路, 另一端接有脉冲发生器和示波器, 发现一个脉冲信号来回一次需的时间.试求该同轴电缆的特征阻抗Z 0.解答:得0Z =8.38Ω5. 特征阻抗为50W 的传输线终接负载Z L , 测得传输线上VSWR =.如果在负载处反射波反相, 则负载Z L 应该并联还是串连阻抗Z, 使传输线上为行波传输, 并确定阻抗Z.解答:在负载出反射波反相可得出负载处的电压反射系数为00.20l Γ=∠ 所以应并联一阻抗Z=150Ω, 使传输线上为行波传输.6. 无耗传输线特征阻抗为Z 0=100W, 负载阻抗为Z L =150-j100W.求距终端为l/8、l/4、/2处的输入阻抗Z IN .解答:7. 微带传输线特征阻抗为Z 0=50W, 工作频率为f =100MHz.如果终端连接电阻R=100W 和电感L=10mH 的负载.试计算1)传输线的VSWR ;2)如果频率升高到500MHz, 传输线上的VSWR.获得l Γ简直切值当f=100MHz 时l Γ=0.98 VSWR=99当f=100MHz 时l Γ=0.99 VSWR=1998. LC 并联谐振电路的谐振频率为f 0=300MHz, 电容C 的电抗为X C =50W.若用特征阻抗为Z 0=50W 的短路传输线来取代电感L, 试确定短路传输线的长度l .解答:可得最短的短路传输线了8l λ==0.125 m 9.无耗传输线特征阻抗Z 0=50W, 工作频率为f =3GHZ, 测得VSWR =, 第一个电压波节点离负载的距离为l min =10mm, 相邻两波电压节点的距离为50mm.试计算负载阻抗Z L 及终端反射系数G L . 解答: 相邻两电压节点相差0.5λ=50 mm可得λ=100 mm第一个电压节点离负载min 10l mm =则负载应在()100.25*31000.255πθπ-=-=- 00l l l Z Z Z Z -Γ=+⇒l Z =41.316.3j - 10. 传输线的特征阻抗为Z 0=50W, 测得传输线上驻波电压最年夜值为|V max |=100mV, 最小值为|V min |=20mV, 邻近负载的第一个电压节点到负载的距离为l min .求负载阻抗Z L .解答:min MAX V VSWR V ==5 11l VSWR VSWR -Γ=+ 80.6725l πΓ=∠⇒l Z =33.777.4l Z j +11. 传输线的长度为l , 传输线上电压波腹值为50V, 电压波节值为13V, 波腹距负载.如果传输线特征阻抗为Z 0=50W, 求输入阻抗Z IN 和负载阻抗Z L .解答:min MAXV VSWR V =⇒Γ 波腹距负载λ, 所以负载点应在0.0320.25λπλπ 所以终端负载的电压反射系数0l l l Z Z Z Z -Γ=+L Z ⇒=12486.9j +000l IN l Z jZ tg lZ Z Z jZ tg l ββ+=+=13.811.5j + 12. 特征阻抗为Z 0=50W 传输线终接负载阻抗为Z L =75+j100().试求:负载反射系数L ;2)传输线上的VSWR ;3)最靠近负载Z L 首先呈现电压驻波的波腹点还是波节点.解答:00l l l Z Z Z Z -Γ=+=1454j j ++ 所以最先呈现波腹点 13. 1)证明无损传输线终端接纯电抗负载时, 传输线上电压反射系数|G|=1, 并从物理现象上解释.2)试证明无耗传输线上任意相距l/4的两点处的阻抗的乘积即是传输线特性阻抗的平方.解答:接纯电抗负载时l Z jx =0l l l Z Z Z Z -Γ=+=00jx Z jx Z -+ l Γ=1离负载端距离为l 时, 对应的阻抗为 14. 特征阻抗为Z 0=50W 的无耗传输线终端接负载Z L =100W, 求负载反射系数L , 以及负载前处输入阻抗Z IN 和电压反射系数.000l IN l Z jZ tg l Z Z Z jZ tg l ββ+=+15. 已知传输线的归一化负载阻抗为0.40.8L Z j =+.从负载向信号源移动时, 试问:首先遇到的是电压波节点还是电压波腹点?并求它与负载间的距离l .解答:先遇波腹点0l l l Z Z Z Z -Γ=+=0.64840.82.2557j +i r arctgθΓ=Γ17. 对如图3-34所示无耗传输线系统, 试计算负载Z L 获得的功率P L .图 3-34解答:l Z 在传输线的前真个等效阻抗为63.725.6in Z j =-则等效阻抗获得的功率{}10.252Re G l L V P w Z ==由于是无耗传输线, 所以等效阻抗获得的功率即为l Z 实际获得的功率.18. 特征阻抗为Z 0=50W 的无耗传输线, 长度为10cm (f =1GHz, v p ).若输入阻抗为Z IN =j60W, 1)试用Smith 圆图求出终端负载阻抗Z L ;2)如果用短路终端取代该负载Z L , 请确定输入阻抗Z IN . 解答:终端负载阻抗为112.5l Z j =如果用终端短路取代负载, 则输入阻抗为14.1in Z j =-19. 用阻抗圆图求出如图3-35所示电路的输入端输入阻抗Z IN .图解答:(a ) 5.27.8in Z j =-(b) 29.421.7in Z j =+(c) 22.347.9in Z j =-20. 1)试根据微带传输线特征阻抗的计算公式, 编写计算机法式, 实现输入微带线各个参数(微带线宽度W, 介质厚度h, 介质相对介电常数r ), 输出微带线特征阻抗Z 0的功能.2)设计“对分法”计算机法式, 实现输入微带线特征阻抗Z 0、介质厚度h 和介质相对介电常数r , 输出微带线宽度W 的功能, 而且验证.解答:编程思想请参考/*课本p49-52*/用的C 语言编的1. #include "stdio.h"#include "math.h"float a,b,ef,r,u,w,h,z,f; /*z 为特征阻抗 ef 为相对介电常数 r 为介质的介电常数*/float qiua() ;float qiub() ;float qiuef();float qiuf();float qiuz();main(){printf("please input shus");scanf("%f%f%f",&w,&h,&r);u=w/h;qiua();qiub();qiuef() ;qiuf();qiuz();printf("%f\n%f\n%f\n%f\n%f",a,b,ef,f,z);getch() ;return 0;}float qiua() /*计算a的值*/{a=1+log((pow(u,4)+pow((u/52),2))/(pow(u,4)+0.432))/49+log (1+pow((u/18.1),3))/18.7 ;return(a);}float qiub() /*计算b的值*/{b=0.564*pow((r-0.9)/(r+3),0.053);return(b);}float qiuef() /*计算等效介电常数的值*/{ef=(r+1+(r-1)*pow((1+10/u),-a*b))/2;return(ef);}float qiuf() /*计算F的值*/{f=6+(2*3.1415-6)*exp(-pow(30.666/u,0.7528));return(f);}float qiuz() /*计算特征阻抗的值*/{z=120*3.1415*log(f/u+sqrt(1+pow(2/u,2)))/(2*3.1415*sqrt(e f));return(z);}2.#include "stdio.h"#include "math.h"float a,b,ef,r,u,z0,w;float wl,wh,h,z,f,zl,zh;/*z暗示中心的阻抗值*/ float t;float qiua() ;float qiub() ;float qiuef();float qiuf();float qiuz();main(){printf("please input shus");scanf("%f%f%f",&h,&r,&z0);wl=0.10000;wh=10.00000;t=0.1;while(fabs(t)>1e-3){u=wl/h;qiua();qiub();qiuef() ;qiuf();zl=qiuz();u=wh/h;qiua();qiub();qiuef() ;qiuf();zh=qiuz();w=(wl+wh)/2;u=w/h;qiua();qiub();qiuef() ;qiuf();z=qiuz();t=(z-z0)/z0;if(z>z0){if(zh>z0)wh=w;elsewl=w;}else{if(zl>z0)wh=w;elsewl=w;}}printf("%10.6f",w);getch() ;}子函数同上21.有一款免费的Smith圆图软件, 年夜小只有几百kB字节.请在互联网上搜索并下载该软件, 通过帮手文件学习软件的使用方法, 然后验证习题中利用Smith圆图计算的结果.解答:电子资源网可以找到.习题4:1.比力两端口网络阻抗矩阵、导纳矩阵、转移矩阵、混合矩阵的界说, 讨论四种网络参数的主要特点和应用.解答:见表4-12.分析如图错误!使用“开始”选项卡将应用于要在此处显示的文字。
习题1:1.1本书使用的射频概念所指的频率范围是多少? 解:本书采用的射频范围是30MHz~4GHz1.2列举一些工作在射频范围内的电子系统.根据表1-1判断其工作波段.并估算相应射频信号的波长。
解:广播工作在甚高频(VHF )其波长在10~1m 等1.3从成都到上海的距离约为1700km 。
如果要把50Hz 的交流电从成都输送到上海.请问两地交流电的相位差是多少?解:8443100.65017000.283330.62102vkmf k k λθπ⨯===⨯10==⨯10∆==1.4射频通信系统的主要优势是什么? 解:1.射频的频率更高.可以利用更宽的频带和更高的信息容量2.射频电路中电容和电感的尺寸缩小.通信设备的体积进一步减小3.射频通信可以提供更多的可用频谱.解决频率资源紧张的问题4.通信信道的间隙增大.减小信道的相互干扰 等等1.5 GSM 和CDMA 都是移动通信的标准.请写出GSM 和CDMA 的英文全称和中文含意。
(提示:可以在互联网上搜索。
) 解:GSM 是Global System for Mobile Communications 的缩写.意为全球移动通信系统。
CDMA 英文全称是Code Division Multiple Address,意为码分多址。
1.6有一个C=10pF 的电容器.引脚的分布电感为L=2nH 。
请问当频率f 为多少时.电容器开始呈现感抗。
解: 11 1.1252wL f GHz wC LC π=⇒==既当f=1.125GHz 时.电容器为0阻抗.f 继续增大时.电容器呈现感抗。
1.7 一个L=10nF 的电容器.引脚的分布电容为C=1pF 。
请问当频率f 为多少时.电感器开始呈现容抗。
解:思路同上.当频率f 小于1.59 GHz 时.电感器呈现感抗。
1.8 1)试证明(1.2)式。
2)如果导体横截面为矩形.边长分别为a 和b .请给出射频电阻R RF 与直流电阻R DC 的关系。
习题1:1.1本书使用的射频概念所指的频率范围是多少? 解:本书采用的射频范围是30MHz~4GHz1.2列举一些工作在射频范围内的电子系统,根据表1-1判断其工作波段,并估算相应射频信号的波长。
解:广播工作在甚高频(VHF )其波长在10~1m 等1.3从成都到上海的距离约为1700km 。
如果要把50Hz 的交流电从成都输送到上海,请问两地交流电的相位差是多少?解:8443100.65017000.283330.62102v kmf k k λθπ⨯===⨯10==⨯10∆==1.4射频通信系统的主要优势是什么?解:1.射频的频率更高,可以利用更宽的频带和更高的信息容量2.射频电路中电容和电感的尺寸缩小,通信设备的体积进一步减小3.射频通信可以提供更多的可用频谱,解决频率资源紧张的问题4.通信信道的间隙增大,减小信道的相互干扰 等等1.5 GSM 和CDMA 都是移动通信的标准,请写出GSM 和CDMA 的英文全称和中文含意。
(提示:可以在互联网上搜索。
)解:GSM 是Global System for Mobile Communications 的缩写,意为全球移动通信系统。
CDMA 英文全称是Code Division Multiple Address,意为码分多址。
1.6有一个C=10pF 的电容器,引脚的分布电感为L=2nH 。
请问当频率f 为多少时,电容器开始呈现感抗。
解:111.1252wL f GHzwCπ=⇒==既当f=1.125GHz 时,电容器为0阻抗,f 继续增大时,电容器呈现感抗。
1.7 一个L=10nF 的电容器,引脚的分布电容为C=1pF 。
请问当频率f 为多少时,电感器开始呈现容抗。
解:思路同上,当频率f 小于1.59 GHz 时,电感器呈现感抗。
1.8 1)试证明(1.2)式。
2)如果导体横截面为矩形,边长分别为a 和b ,请给出射频电阻R RF 与直流电阻R DC 的关系。

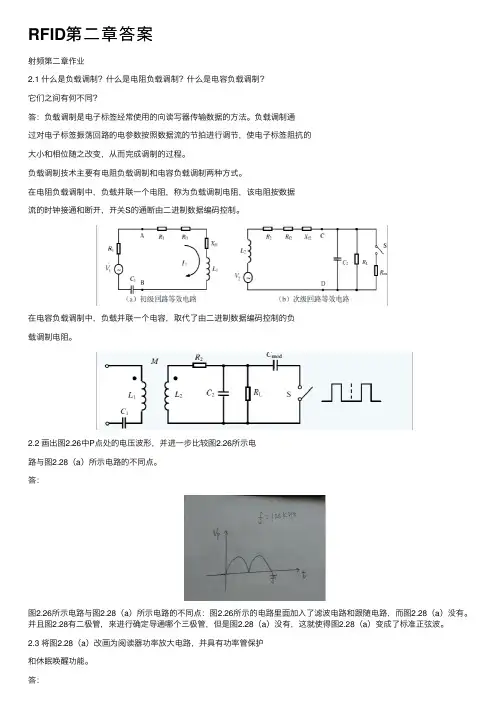

RFID第⼆章答案射频第⼆章作业2.1 什么是负载调制?什么是电阻负载调制?什么是电容负载调制?它们之间有何不同?答:负载调制是电⼦标签经常使⽤的向读写器传输数据的⽅法。
负载调制通过对电⼦标签振荡回路的电参数按照数据流的节拍进⾏调节,使电⼦标签阻抗的⼤⼩和相位随之改变,从⽽完成调制的过程。
负载调制技术主要有电阻负载调制和电容负载调制两种⽅式。
在电阻负载调制中,负载并联⼀个电阻,称为负载调制电阻,该电阻按数据流的时钟接通和断开,开关S的通断由⼆进制数据编码控制。
在电容负载调制中,负载并联⼀个电容,取代了由⼆进制数据编码控制的负载调制电阻。
2.2 画出图2.26中P点处的电压波形,并进⼀步⽐较图2.26所⽰电路与图2.28(a)所⽰电路的不同点。
答:图2.26所⽰电路与图2.28(a)所⽰电路的不同点:图2.26所⽰的电路⾥⾯加⼊了滤波电路和跟随电路,⽽图2.28(a)没有。
并且图2.28有⼆极管,来进⾏确定导通哪个三极管,但是图2.28(a)没有,这就使得图2.28(a)变成了标准正弦波。
2.3 将图2.28(a)改画为阅读器功率放⼤电路,并具有功率管保护和休眠唤醒功能。
答:这⾥利⽤电阻并联电容可以起到功率管保护和休眠唤醒功能。
2.4 画出图2.30中中⼼点C处的电压波形图和晶体管VT1电流i1和晶体管VT2电流i2的波形图。
答:书上给出了VT1电压VA和晶体管VT2电压VA’的波形图。
所以我们⽤v=ixR;2.6给出E类功率放⼤器的电路图,并简述各电路元件的作⽤。
其中L1C1构成谐振回路,电容C2进⾏滤波,L2为晶体管VT1提供⼀个稳定的集电极电压。
2.9 在电感耦合⽅式RFID系统中,阅读器的射频前端谐振回路的Q值应如何选择?答:Q值⼀般应在35~60之间,由带宽决定,通过测试实测电感L的⼤⼩和Q值,若Q值⾼,为保证通信带宽可⽤外接电阻的办法来降低Q值,使Q满⾜要求。
习题1:1.1本书使用的射频概念所指的频率范围是多少? 解:本书采用的射频范围是30MHz~4GHz1.2列举一些工作在射频范围内的电子系统,根据表1-1判断其工作波段,并估算相应射频信号的波长。
解:广播工作在甚高频(VHF )其波长在10~1m 等1.3从成都到上海的距离约为1700km 。
如果要把50Hz 的交流电从成都输送到上海,请问两地交流电的相位差是多少?解:8443100.65017000.283330.62102v kmf k k λθπ⨯===⨯10==⨯10∆==1.4射频通信系统的主要优势是什么? 解:1.射频的频率更高,可以利用更宽的频带和更高的信息容量2.射频电路中电容和电感的尺寸缩小,通信设备的体积进一步减小3.射频通信可以提供更多的可用频谱,解决频率资源紧张的问题4.通信信道的间隙增大,减小信道的相互干扰 等等1.5 GSM 和CDMA 都是移动通信的标准,请写出GSM 和CDMA 的英文全称和中文含意。
(提示:可以在互联网上搜索。
) 解:GSM 是Global System for Mobile Communications 的缩写,意为全球移动通信系统。
CDMA 英文全称是Code Division Multiple Address,意为码分多址。
Code division multiple access (CDMA) is a channel access method used by various radio communication technologies. ——Wikipedia1.6有一个C=10pF 的电容器,引脚的分布电感为L=2nH 。
请问当频率f 为多少时,电容器开始呈现感抗。
解: 11 1.1252wL f GHz wC π=⇒==既当f=1.125GHz 时,电容器为0阻抗,f 继续增大时,电容器呈现感抗。
1.7 一个L=10nF 的电容器,引脚的分布电容为C=1pF 。
习题1:本书使用的射频概念所指的频率范围是多少解:本书采用的射频范围是30MHz~4GHz列举一些工作在射频范围内的电子系统•根据表1-1判断其工作波段•并估算相应射频信号的波长。
解:广播工作在甚高频(VHF)其波长在10~1m等从成都到上海的距离约为1700km。
如果要把50Hz的交流电从成都输送到上海•请问两地交流电的相位差是多少解:Vf 3 1050 4kmk 1700 4 0.28333/0.62 k 1020射频通信系统的主要优势是什么解:1•射频的频率更高•可以利用更宽的频带和更高的信息容量2•射频电路中电容和电感的尺寸缩小•通信设备的体积进一步减小3•射频通信可以提供更多的可用频谱•解决频率资源紧张的问题4•通信信道的间隙增大•减小信道的相互干扰GSM和CDMA都是移动通信的标准•请写出GSM和CDMA的英文全称和中文含意。
(提示:可以在互联网上搜索。
)解:GSM是Global System for Mobile Communications的缩写.意为全球移动通信系统。
CDMA英文全称是Code Division Multiple Address意为码分多址。
有一个C=10pF的电容器•引脚的分布电感为L=2nH。
请问当频率f为多少时•电容器开始呈现感抗。
解:1wC wL f -丘1-125GHz既当彳=时•电容器为o阻抗.f继续增大时•电容器呈现感抗。
一个L=10nF的电容器•引脚的分布电容为C=1pF。
请问当频率f为多少时•电感器开始呈现容抗。
解:思路同上.当频率f小于GHz时.电感器呈现感抗。
1)试证明()式。
2)如果导体横截面为矩形•边长分别为a和b・请给出射频电阻F R F与直流电阻R DC的关系。
解:R l s1,s对于同一个导体是一个常量当直流时.横截面积S DC 当交流时.横截面积S ACR DC . a 2R AC 2 a解:趋肤深度定义为: 在 100MHz 时:Cu 为 2 mm Al 为 Au 为在1GHz 时:Cu 为 mm Al 为 Au 为某个元件的引脚直径为 d=.长度为l=25mm.材料为铜。
一、选择题(每小题2分、共30分)将一个正确选项前的字母填在括号内1.在调谐放大器的LC回路两端并上一个电阻R,可以( C )A.提高回路的Q值B.提高谐振频率C.加宽通频带D.减小通频带2.在自激振荡电路中,下列哪种说法是正确的(C)A.LC振荡器、RC振荡器一定产生正弦波B.石英晶体振荡器不能产生正弦波C.电感三点式振荡器产生的正弦波失真较大D.电容三点式振荡器的振荡频率做不高3.如图为某收音机的变频级,以下正确叙述是( A )A.电感三点式本机振荡电路B.双回路调谐放大器取出中频信号C.对接收信号构成共基放大电路D.以上说法都不对4.试用自激振荡的相位条件判别下图能产生自激振荡的电路(D)A B C D5.功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等(D )A.电路特点B.功率放大倍数C.电流大小D.功放管静态工作点选择情况6.用万用表欧姆档测量小功率三极管的电极时,应该把欧姆档拨到(A)A.R×100或R×1k档B.R×1档C.R×10档D.R×10k档7.若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt,则调频波的表达式为(A )A.u FM(t)=U C cos(ωC t+m f sinΩt)B.u FM(t)=U C cos(ωC t+m p cosΩt)C.u FM(t)=U C(1+m p cosΩt)cosωC t D.u FM(t)=kUΩU C cosωC tcosΩt 8.MC1596集成模拟乘法器不可以用作(C )A.振幅调制B.调幅波的解调C.频率调制D.混频9.某超外差接收机的中频为465kHz,当接收931kHz的信号时,还收到1kHz的干扰信号,此干扰为( A )A.干扰哨声B.中频干扰C.镜像干扰D.交调干扰10.混频电路又称变频电路,在变频过程中以下正确叙述是(C)A.信号的频谱结构发生变化B.信号的调制类型发生变化C.信号的载频发生变化11.二极管峰值包络检波器,原电路正常工作。
通信电子电路第2章作业解析第2章小信号调谐放大器2-4.给定并联谐振回路的谐振频率MHzf 50=,pF C 50=,通频带kHz f 15027.0=?,试求电感L 、品质因数0Q 以及对信号源频率为MHz 5.5时的衰减;又若把7.02f ?加宽至kHz 300,应在回路两端并一个多大的电阻?解:∑=LC f π210HCf L 520102)2(1-?≈=π3.33101501053600=??==Bf QMHz f f f 5.055.50=-=-=?dBf f Q5.16)2(1lg 202-≈?+-=α当带宽7.02f ?加宽至kHz 300时,65.1610300105360=??==B f Q Lx R R R //0=∑,即xL R L Q L Q //000ωω=解得Ω=k R x 2.21,即应在回路两端并一个Ωk 2.21的电阻。
提示:该题可根据通频带与品质因数的关系进行求解。
当电路的条件不变而让通频带加宽时,只需降低回路的品质因数,其方法是在回路中并接电阻。
2-8.在图所示电路中,已知回路谐振频率kHz f 4650=,1000=Q ,信号源内阻Ω=k R S 27,负载Ω=k R L 2,pF C 200=,31.01=n ,22.02=n ,试求电感L 及通频带B 。
解:HCL μω586120==Ω==k C Q R 171/000ω,Ω≈=∑k R n R R n R L S 301////1220215.17102001046514.32103012330===-∑C R Q L ωkHzQ f B L57.265.174650===提示:本题考查部分接入的基本概念和运算。
回路电感求解容易,在求回路通频带时,应将信号源内阻和负载都等效到回路两端,求出回路有载品质因数,进而求出通频带。
2-9.回路如图所示,给定参数如下:MHz f 300=,pF C 20=,线圈600=Q ,外接阻尼电阻Ω=k R 101,Ω=k R S 5.2,Ω=830L R ,pF C S 9=,pF C L 12=,4.01=n ,23.02=n 。
