Q4地层描述

me）：1第四系全新统填土层（Q41：填筑土1-1：素填土1-2：杂填土pd2第四系全新统种植土层Q42：种植土al+pl）:3 第四系全新统冲洪积层（Q43-1 ：淤泥、淤泥质土，流塑。

（柱状图内应分层，层号相同，下同）3-2 ：黏性土（粉质黏土、黏土）3-2-1：软塑3-2-2：可塑3-2-3：硬塑3-3：粉土3-3-1：松散3-3-2：稍密3-3-3：中密3-4：粉、细砂3-4-1：松散3-4-2：稍密3-4-3：中密3-5：中砂3-5-1：松散3-5-2：稍密3-5-3：中密3-6：粗、砾砂3-6-1：松散3-6-2：稍密3-6-3：中密3-7: 圆砾3-7-1：稍密3-7-2：中密3-7-3：密实3-8: 卵石3-8-1：稍密3-8-2：中密3-8-3：密实dl4 坡积层：Q44-1黏性土（粉质黏土、黏土）4-1-1 ：可塑4-1-2 ：硬塑4-1-3 ：坚硬4-2碎石土：4-2-1：松散4-2-1：稍密4-2-1：中密el5 残积层 Q45-1黏性土（由沉积岩残积而成的粉质黏土、黏土）5-1-1 ：可塑5-1-2 ：硬塑5-2玄武岩残积土：5-2-1：可塑5-2-2：硬塑5-3砂（砾）质粘性土（由花岗岩残积而成）5-3-1：可塑5-3-2：硬塑6下第三系丹霞群（Edn）6-1：全风化岩6-2：强风化岩6-3：中风化岩6-4：微风化岩次亚层编号：-1：粉砂质泥岩-2：泥质粉砂岩-3：粉、细砂岩-4：中、粗砂岩-5：含砾砂岩（不再定名砂砾岩）-6：砾岩7侏罗系上统高基坪群（J3gj）7-1：全风化岩7-2：强风化岩7-3：中风化岩7-4：微风化岩次亚层编号：-1：页岩-2：炭质砂岩-3：粉、细砂岩-4：凝灰岩、凝灰角砾岩8侏罗系下统蓝塘群（J1ln）8-1：全风化岩8-2：强风化岩8-3：中风化岩8-4：微风化岩次亚层编号：-1：泥岩、页岩、炭质泥页岩-2：泥质粉砂岩-3：粉、细砂岩-4: 含砾砂岩-5：硅质粉砂岩9 泥盆系帽子峰组群（D3m）9-1：全风化岩9-2：强风化岩9-3：中风化岩9-4：微风化岩次亚层编号：-1：粉砂质泥岩-2：炭质或泥质粉砂岩-3：粉、细砂岩-3：页岩、炭质页岩岩浆岩：10上第三系（N）玄武岩、10-1：全风化岩10-1：强风化岩10-1：中风化岩10-1：微风化岩11晚侏罗系燕山期岩浆侵入岩（γ52（3））花岗岩11-1：全风化岩11-1：强风化岩11-1：中风化岩11-1：微风化岩描述示范：微风化细砂岩6-4-3：棕红、紫红色,不均匀夹有泥质粉砂岩和含砾砂岩薄层，岩质新鲜,锤击声脆,砂状结构,层状构造,组织结构稍有破坏,裂隙稍发育, 岩芯多呈长柱状,部分短柱状,合金钻具可钻进，RQD=70%。

地质地层含水性分析一、第四系（Q4）地层为地表岩石风化后或溪流冲积形成的坡积、残积及冲积碎石、砂土、亚砂土等组成，主要分布于河流、山间冲沟两侧及地势低洼处。

本地层一般厚度15m 左右。

该地层结构疏松，属含水层。

二、侏罗系中统沙溪庙组（J2s）地层为紫红色、灰绿色、浅黄色砂质页岩、页岩与薄层细粒砂岩互层组成。

本段地层一般厚度不详。

该地层节理、裂隙不发育，结构致密，隔水性好。

三、侏罗系中统新田沟组（J2x）地层为紫红色、灰绿色、浅黄色砂质页岩、页岩与薄层细粒砂岩互层组成。

本段地层一般厚度不详。

该地层节理、裂隙不发育，结构致密，隔水性好。

四、侏罗系中下统自流井组（J1-2z）地层上部（大安寨段—J1-2Z 3）为灰色介壳灰岩、泥质灰岩、灰岩及结晶灰岩夹数层灰黄色钙质泥岩；中部（马鞍山段—J1-2Z 2）为深灰色泥岩夹粉砂岩；下部（东岳庙段—J1-2Z 1）为深灰色介壳灰岩，钙质泥岩及钙质粉砂岩。

本段地层一般厚度约190m。

该地层上部裂隙发育，结构较致密，为含水层；中部和下部岩层节理、裂隙不发育，结构致密，为隔水层。

五、侏罗系下统珍珠冲组(J1zh)地层上部以灰绿色紫红色泥岩、砂质泥岩为主，夹砂岩及粉砂岩；中部为灰色、灰绿色泥岩和粉砂岩，夹细粒砂岩；下部有一层细～中粒石英砂岩。

本组地层一般厚度约180m左右。

该地层节理、裂隙不发育，结构致密，上、中部为隔水层，下部富水性较弱。

六、三叠系上统须家河组第七段（T3xj7）地层为含煤地层，一般分为三个亚段：1、须家河组第七段第三亚段（T3xj7-3）地层由灰～深灰色泥岩、粉砂质泥岩夹粉砂岩和煤线或煤层组成。

本亚段一般厚度20 m（左右）。

该段岩层节理、裂隙不发育，结构致密，能起隔水作用。

2、须家河组第七段第二亚段（T3xj7-2）砂岩含水层由中粒砂岩（含较多黑色矿物）组成，俗称“芝麻砂岩”。

本亚段一般厚度15 m（左右）。

该段岩层节理、裂隙不发育，结构较致密，因岩层薄，富水性较弱。

常见第四系地层、地貌描述概论一、地层地层由老至新分述如下：一、下更新统（Q1）1、冰渍冰水沉积层（Q11gl-fgl)灰白色砂砾卵石，泥沙质半胶结，砾石成分为安山岩、玄武岩、片麻岩、花岗岩等。

砾径一般4-15cm，少数大者达50-60cm，呈半棱角状。

泥沙混杂，有的砾石直立，并有马鞍石。

砾石有明显的压裂现象，个别压裂宽达3-5cm。

砾石风化剧烈，有的手搓即碎，砾卵石含量约占60%。

2、坡洪积层（Q12dl-pl）棕红色，底部为浅灰绿色含砾（碎）石粘土亚粘土。

粘土塑性较强，具垂直节理和大空隙（0.5-1.0mm），含有直径3-5mm铁锰质结核，并有铁锰染现象。

二、中更新统（Q2）1、洪积层（Q21pl)砂砾卵石层，杂色，成分比较单一，与母岩有关。

砂砾石含量占40-60%，其余为中粗砂，砾径一般为3-8cm，大者10-15cm，大于40cm 的极少。

分选磨圆不好，呈棱角-次棱角状，并混有少量粘土。

厚度一般3-10m，最厚达50m。

本层之上为Q22棕黄色亚粘土，之下为Q12棕红色粘土。

2、坡洪积层（Q22dl-pl)棕黄色、棕红色亚粘土含砾卵（碎）石，干时致密坚硬，下部含卵碎石较多，卵碎石成分为安山岩、花岗岩、闪长岩，砾径一般5-10cm，大者达15-20cm呈半棱角状，间夹有砂碎石混土薄层，砂碎石砾径一般7-12cm，呈棱角-半棱角状，无分选性，厚度薄者为0.3-0.4m，厚者达4-5m。

三、上更新统（Q3）1、冲湖积层（Q31ql-l)粉细砂夹薄层亚砂土、亚粘土，含砾中粗砂透镜体及薄层灰黑色淤泥质亚粘土，交错层理明显，尤以下部发育有铁锰染现象。

2、坡洪积层（Q31dl-pl)深灰黄色含砾（碎）石亚砂土、亚粘土，夹砂砾（碎）石透镜体。

砾碎石砾径一般0.5-2cm，大者5-8cm，呈棱角-半棱角状。

有发育较差的垂直节理和大孔隙，有钙质网纹和斑点。

3、洪冲积层（Q31pl-al)上部为褐黄色、灰黄色亚砂土、亚粘土。

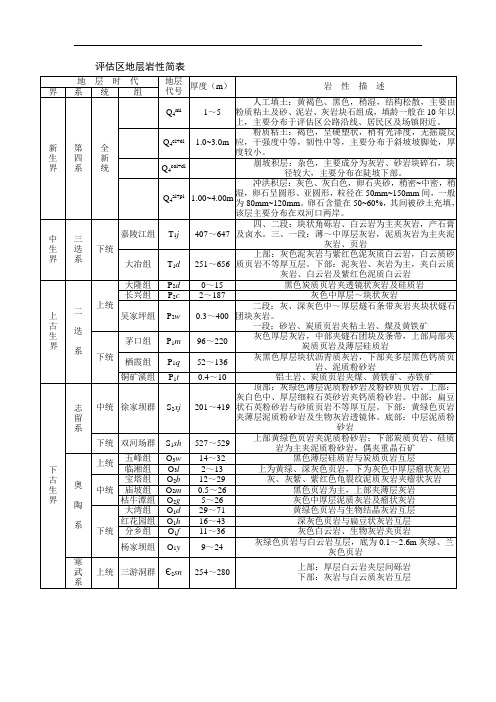

评估区出露地层为第四系全新统人工堆积层(Q4ml)、冲洪积层(Q4al+p1)、崩坡积层(Q4col+del)、残坡积层(Q4dl+el)、滑坡堆积层(Q4del)和泥石流堆积层（Q4sef），上更新统坡洪积层(Q3dl+pl)以及二叠系大关山组(P1dg)和石炭系岷河组(C2mh)岩层，分述如下：1、第四系全新统人工堆积层(Q4ml)灰、灰黄、深灰、灰黑色，表层约0.20～0.50m为耕土，下部以粘性土为主，含较多粘粒和大量植物根茎，结构疏松，局部含少量角砾、碎石（粒径一般为2.00～4.00mm），上部灰黄，稍湿～湿，松散；下部深灰、灰黑色，湿，松散～稍密为主，含有机质和生物碎块。

该层分布广泛，主要分布于地表和砂卵石层上，层厚0.40～2.00m。

2、冲洪积层(Q4al+p1)（1）粉质粘土灰、灰黄、深灰～灰黑色，可塑，稍湿。

含铁锰氧化物、少量的云母，含较多粘粒，沉积韵律明显，质地不均匀，局部相变为粉质粘土或粉砂，呈透镜状，松散～稍密，厚约为0.1～3.5m。

（2）含角砾粉质粘土褐灰色，可塑，稍湿。

含角砾碎屑，粒径一般为2.00～4.00mm，含量约15～20%。

主要呈透镜体分布于角砾层中，层厚0.30～3.00m。

（3）角砾褐灰～褐黑色，松散，稍湿。

含约15～25%的细粒土。

砾石母岩为变质岩，呈强风化状（用手折易断或易捏成粉末状），磨圆度差，呈棱角状，层厚0.40～4.70m。

（4）碎石土浅灰～褐灰色，稍湿，碎石母岩主要成分为变质岩，棱角～次棱角状，中等～微风化，碎石粒径多为2～4cm，含少量块石，个别块石达10cm以上，碎石含量50～70%，充填15～25%的粉质粘土。

（5）细砂灰、灰黄色，松散，稍湿，含粘粒较多，成分以石英、长石为主，含铁锰质氧化物及云母片，呈透镜体状，层厚为1.4～1.5m 。

（6）含卵石粉土灰黄、深灰色，稍湿-湿，卵石一般粒径0.5～2.0cm，个别大于3cm，多呈次棱角-次圆状，成分主要为灰岩、白云岩。

地质年代土层序号土层名称及特征全新统︵Q4︶①1层人工填土，层顶埋深0m，一般厚度0.5-2.0m，松散，含碎石、块石、垃圾、植物根茎等，分布普遍。

①2层浜土、层顶埋深1.0-2.0m，一般厚1—4m，流塑，为黑色淤泥、杂物、味臭，分布于暗浜，明浜浜底和池塘区。

②0层江滩土、分布于黄浦江二侧，属近代黄浦江河漫滩沉积物，层顶埋深1.5-3.0m，厚0-16.0m，为粘质粉土，土质不均匀；②1层褐黄色粘性土，俗称硬壳层，层顶埋深0.5-2.0m，一般厚1.5-2.0m，为滨海—河口相沉积，可塑—软塑，含氧化铁锈斑及铁锰质结核，分布普遍；②2层灰黄色粘性土，与②1层呈渐变状，层顶埋深2.0-3.0m，一般厚0.5-2.0m，为滨海—河口相沉积，软塑，含铁锰质斑点，云母，粉砂等，分布普遍，在②3层发育的地段，②2层有时缺失，②1层变薄；全新统︵Q4︶②3层灰色粘质粉土，砂质粉土，粉砂，层顶埋深2.0-3.0m，一般层厚3.0-15.0m，为滨海—河口相沉积，沿苏州河二侧分布，经苏州河和黄浦江交汇外后向北东方向越过黄浦江而去，该层为吴淞江古道的沉积物，中间厚，二边薄、松散，稍密，含云母，夹粘性土凸镜体，土质不均匀。

砂性土渗透系数0.1m/d-0.27m/d，静止水位离地表1.0左右。

在吴淞江古道分布区，③层、④层会变薄或缺失（参见上海市岩工程勘察规范附图B）；③1层灰色淤泥质粉质粘土，夹薄层粉砂，层顶埋深3.0-4.0m，厚0-5.0m，属滨海—浅海相沉积，软塑—流塑，含云母，有机质等，分布普遍；③2层灰色粉性土，粉砂，夹薄层粘性土，层顶埋深4.0-5.0m，厚1.0-3.0m，属滨海—浅海相沉积，松散—稍密，含云母，土质不均匀，呈透镜状局部分布；③3层灰色淤泥质粉质粘土，夹薄层粉砂，层顶埋深5-7m，一般厚0-5.0m，属滨海—浅海相沉积，软塑—流塑，含云母和有机质，分布较普遍。

第③层的平均渗透系数在3×10-1m/d左右，贮水系数1.6×10-6(根据野外slug Test)；④层灰色淤泥质粘土，层顶埋深7.0-12.0m，一般厚5.0-10.0m，滨海—浅海相沉积，流塑，含云母、有机质、夹薄层粉砂，局部夹贝壳碎屑，分布普遍，野外slug Test测定渗透系数为7×10-3m/d, 贮水系数1.56×10-3；⑤1层褐灰色粘性土，层顶埋深15.0—20.0m，一般厚5.0-17.0m，滨海相、沼泽相沉积，软塑—可塑，含云母，有机质，夹泥质、钙质结核和半腐芦苇根茎，分布普遍，局部出现淤泥质土。

地质年代土层序号土层名称及特征全新统︵Q4︶①1层人工填土，层顶埋深0m，一般厚度0.5-2.0m，松散，含碎石、块石、垃圾、植物根茎等，分布普遍。

①2层浜土、层顶埋深1.0-2.0m，一般厚1—4m，流塑，为黑色淤泥、杂物、味臭，分布于暗浜，明浜浜底和池塘区。

②0层江滩土、分布于黄浦江二侧，属近代黄浦江河漫滩沉积物，层顶埋深1.5-3.0m，厚0-16.0m，为粘质粉土，土质不均匀；②1层褐黄色粘性土，俗称硬壳层，层顶埋深0.5-2.0m，一般厚1.5-2.0m，为滨海—河口相沉积，可塑—软塑，含氧化铁锈斑及铁锰质结核，分布普遍；②2层灰黄色粘性土，与②1层呈渐变状，层顶埋深2.0-3.0m，一般厚0.5-2.0m，为滨海—河口相沉积，软塑，含铁锰质斑点，云母，粉砂等，分布普遍，在②3层发育的地段，②2层有时缺失，②1层变薄；全新统︵Q4︶②3层灰色粘质粉土，砂质粉土，粉砂，层顶埋深2.0-3.0m，一般层厚3.0-15.0m，为滨海—河口相沉积，沿苏州河二侧分布，经苏州河和黄浦江交汇外后向北东方向越过黄浦江而去，该层为吴淞江古道的沉积物，中间厚，二边薄、松散，稍密，含云母，夹粘性土凸镜体，土质不均匀。

砂性土渗透系数0.1m/d-0.27m/d，静止水位离地表1.0左右。

在吴淞江古道分布区，③层、④层会变薄或缺失（参见上海市岩工程勘察规范附图B）；③1层灰色淤泥质粉质粘土，夹薄层粉砂，层顶埋深3.0-4.0m，厚0-5.0m，属滨海—浅海相沉积，软塑—流塑，含云母，有机质等，分布普遍；③2层灰色粉性土，粉砂，夹薄层粘性土，层顶埋深4.0-5.0m，厚1.0-3.0m，属滨海—浅海相沉积，松散—稍密，含云母，土质不均匀，呈透镜状局部分布；③3层灰色淤泥质粉质粘土，夹薄层粉砂，层顶埋深5-7m，一般厚0-5.0m，属滨海—浅海相沉积，软塑—流塑，含云母和有机质，分布较普遍。

第③层的平均渗透系数在3×10-1m/d左右，贮水系数1.6×10-6(根据野外slug Test)；④层灰色淤泥质粘土，层顶埋深7.0-12.0m，一般厚5.0-10.0m，滨海—浅海相沉积，流塑，含云母、有机质、夹薄层粉砂，局部夹贝壳碎屑，分布普遍，野外slug Test测定渗透系数为7×10-3m/d, 贮水系数1.56×10-3；⑤1层褐灰色粘性土，层顶埋深15.0—20.0m，一般厚5.0-17.0m，滨海相、沼泽相沉积，软塑—可塑，含云母，有机质，夹泥质、钙质结核和半腐芦苇根茎，分布普遍，局部出现淤泥质土。

评估区出露地层为第四系全新统人工堆积层(Q4ml)、冲洪积层(Q4al+p1)、崩坡积层(Q4col+del)、残坡积层(Q4dl+el)、滑坡堆积层(Q4del)和泥石流堆积层（Q4sef），上更新统坡洪积层(Q3dl+pl)以及二叠系大关山组(P1dg)和石炭系岷河组(C2mh)岩层，分述如下：1、第四系全新统人工堆积层(Q4ml)灰、灰黄、深灰、灰黑色，表层约0.20～0.50m为耕土，下部以粘性土为主，含较多粘粒和大量植物根茎，结构疏松，局部含少量角砾、碎石（粒径一般为2.00～4.00mm），上部灰黄，稍湿～湿，松散；下部深灰、灰黑色，湿，松散～稍密为主，含有机质和生物碎块。

该层分布广泛，主要分布于地表和砂卵石层上，层厚0.40～2.00m。

2、冲洪积层(Q4al+p1)（1）粉质粘土灰、灰黄、深灰～灰黑色，可塑，稍湿。

含铁锰氧化物、少量的云母，含较多粘粒，沉积韵律明显，质地不均匀，局部相变为粉质粘土或粉砂，呈透镜状，松散～稍密，厚约为0.1～3.5m。

（2）含角砾粉质粘土褐灰色，可塑，稍湿。

含角砾碎屑，粒径一般为2.00～4.00mm，含量约15～20%。

主要呈透镜体分布于角砾层中，层厚0.30～3.00m。

（3）角砾褐灰～褐黑色，松散，稍湿。

含约15～25%的细粒土。

砾石母岩为变质岩，呈强风化状（用手折易断或易捏成粉末状），磨圆度差，呈棱角状，层厚0.40～4.70m。

（4）碎石土浅灰～褐灰色，稍湿，碎石母岩主要成分为变质岩，棱角～次棱角状，中等～微风化，碎石粒径多为2～4cm，含少量块石，个别块石达10cm以上，碎石含量50～70%，充填15～25%的粉质粘土。

（5）细砂灰、灰黄色，松散，稍湿，含粘粒较多，成分以石英、长石为主，含铁锰质氧化物及云母片，呈透镜体状，层厚为1.4～1.5m 。

（6）含卵石粉土灰黄、深灰色，稍湿-湿，卵石一般粒径0.5～2.0cm，个别大于3cm，多呈次棱角-次圆状，成分主要为灰岩、白云岩。

地层岩性①人工填土（Q4s）：色杂，成分不均，以黄土为主，含有建筑垃圾，分布于河床，层厚约0.5m,松散。

（2）浆砌石：（Q4s）：灰白色，岩性以砂岩为主，已建堤防，分布于左岸，高度约10m。

（3）砂壤土：（Q4col）：灰黄色，以粉粒为主，质地较均，可见少量碎石，可塑，层厚约1.50m，分布于右岸二级阶地前沿。

（4）砾石：（Q42al）：色杂，成分以砂岩及钙质结核为主，磨圆度较好，呈棱角状-浑圆状，分选性较差，一般粒径0.2-2cm，最大粒径10cm，中细砂充填，砾石含量约为50%，中细砂充填，稍密-中密，层厚约5m，分布于河床，层底高程1222.10～1227.50m。

（5）黄土：（Q3eol）灰黄色，成分较均一，以粉粒为主，具针状孔隙含白色菌丝体，垂直节理发育，硬塑，分布于二级阶地上部。

（6）砂壤土：(Q3al)：灰黄色，以粉粒为主，质地较均，具水平层理，硬塑，分布于二级阶地上部，层厚约1.50m。

（7）砾石：(Q3al)：灰白色，成分以砂岩及钙质结核为主，磨圆度较好，呈棱角状-浑圆状，分选性较差，微胶结，一般粒径0.2-2cm，最大粒径10cm，中细砂充填，砾石含量约为50%，砂土充填，中密，分布于二级阶地下部，层底高程1218.30～1225.50m。

（8）砂岩：（K11）浅棕红色，中细粒结构，块状构造，钙质胶结，成分以石英长石为主，主要分布于左岸，裂隙不发育，强风化呈砂状及碎块状，厚度约 1.50～2.50m。

层顶高程约1220.40～1231.60m。

(9) 砂岩：（K11）浅棕红色，中细粒结构，块状构造，钙质胶结，成分以石英长石为主，主要分布于左岸，裂隙不发育，弱风化岩体较完整呈块状，层顶高程约1219.50～1229.10m。
