CPSF变频恒压供水调节器说明书

CPS-21F变频恒压供水调节器使用说明书一、产品特点21F变频恒压供水调节器的主要特点：1、五路模拟量输入（其中四路4~20mA电流输入，一路0~5V电压输入），10位AD采样，可实现单模拟量输入控制，多模拟量输入的叠压控制，以及液位、电机电流、温度等物理量的采集和相关控制。

每路模拟量均可校零和调节增益。

2、一路模拟量输出（0~10V输出），可调节增益。

3、四路开关量输入。

4、六路开关量输出，有C极和E极两种输出方式可供选择，与PLC接口方式灵活。

5、五种控制方式，可设定成P、I系数可调的比例积分调节方式，也可设定成模糊调节的控制方式，亦可完全手动控制。

各种方式均可实现正反控制。

6、双排数码管显示，可同时显示多个物理量。

7、菜单分级显示，方便调试。

8、抗干扰能力强，系统工作更可靠。

9、国际化的标准外形尺寸，便于安装。

二、端子说明1、端子功能说明表1 端子功能说明2、接线示意图图1 E极输出接线示意图注1：开关量输入DI1、DI2与调节器执行压力关系如下表：表2开关量输入与执行压力关系注2：开关量输入DI4闭合时，调节器执行强制执行压力（第22项参数设定值）说明：1、开关量E极输出压降小于0.6V，输出电流小于10mA。

2、调节器不对外输出24V电源。

三、显示面板操作注：1、功能键在按下的同时蜂鸣器会发出长短不同的声音。

短音表示当前按键操作有效，长音表示无效。

2、显示面板上运行RUN 灯（绿色）亮则表示系统自动运行，报警ARM （红色）闪烁则表示系统有报警发生，同时在下排数码管上会显示报警信息的故障代码。

3、界面在最后一次按键操作结束15秒后会自动返回正常显示模式。

四、系统参数设定4.1参数设定步骤1、按键，进入参数设定界面，在第0号参数中用选择需修改的参数组。

2、再按键进入参数组设定界面。

此时，上排数码管的第1位闪烁。

继续按键找到要修改的参数项。

3、按键调整参数值的大小，此时，上排数码管的第2、3、4位闪烁。

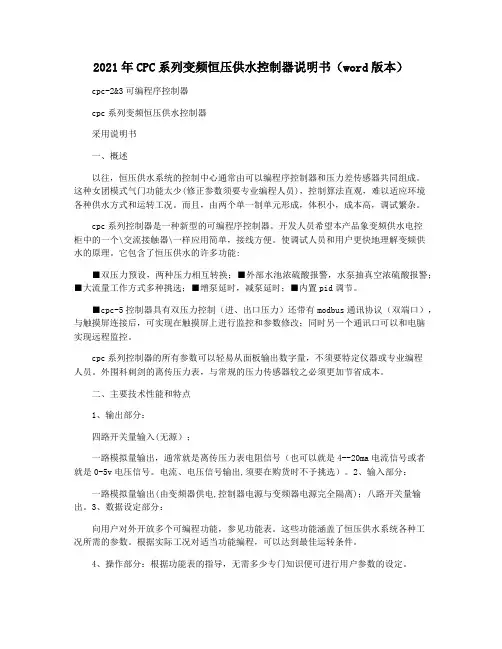

2021年CPC系列变频恒压供水控制器说明书（word版本）cpc-2&3可编程序控制器cpc系列变频恒压供水控制器采用说明书一、概述以往，恒压供水系统的控制中心通常由可以编程序控制器和压力差传感器共同组成。

这种女团模式气门功能太少(修正参数须要专业编程人员)，控制算法直观，难以适应环境各种供水方式和运转工况。

而且，由两个单一制单元形成，体积小，成本高，调试繁杂。

cpc系列控制器是一种新型的可编程序控制器。

开发人员希望本产品象变频供水电控柜中的一个\交流接触器\一样应用简单，接线方便。

使调试人员和用户更快地理解变频供水的原理。

它包含了恒压供水的许多功能:■双压力预设，两种压力相互转换；■外部水池浓硫酸报警，水泵抽真空浓硫酸报警；■大流量工作方式多种挑选；■增泵延时，减泵延时；■内置pid调节。

■cpc-5控制器具有双压力控制（进、出口压力）还带有modbus通讯协议（双端口），与触摸屏连接后，可实现在触摸屏上进行监控和参数修改；同时另一个通讯口可以和电脑实现远程监控。

cpc系列控制器的所有参数可以轻易从面板输出数字量，不须要特定仪器或专业编程人员。

外围科刺剑的离传压力表，与常规的压力传感器较之必须更加节省成本。

二、主要技术性能和特点1、输出部分：四路开关量输入(无源）；一路模拟量输出，通常就是离传压力表电阻信号（也可以就是4--20ma电流信号或者就是0-5v电压信号。

电流、电压信号输出,须要在购货时不予挑选）。

2、输入部分：一路模拟量输出(由变频器供电,控制器电源与变频器电源完全隔离)；八路开关量输出。

3、数据设定部分：向用户对外开放多个可编程功能，参见功能表。

这些功能涵盖了恒压供水系统各种工况所需的参数。

根据实际工况对适当功能编程，可以达到最佳运转条件。

4、操作部分：根据功能表的指导，无需多少专门知识便可进行用户参数的设定。

5、可靠性：系统应用领域高性能的单片机集成系统，协调断电记忆存储器，运转性能平衡可信。

面板按钮操作说明电源开/关：该开关用来打开或者关闭该电气柜的控制电源。

系统手动/自动：该开关用来选择系统的自动的与手动，自动模式下由程序控制。

1#泵手动/自动：1#泵在手动模式下，直接以工频的方式运行。

1#泵在自动模式下，受程序控制以变频或者工频的方式运行。

2#泵手动/自动：2#泵在手动模式下，直接以工频的方式运行。

2#泵在自动模式下，受程序控制以变频或者工频的方式运行。

电阀手动/自动：比例阀在手动模式下，直接以设定的开度值打开。

比例阀在自动模式下，根据温度变化受程序控制打开或者关闭。

报警：在系统发生故障时，该处作为声光报警用，灯亮并且有蜂鸣声。

当发生报警时，应先在触摸屏上的“报警画面”查看报警原因，再确认问题解决后按下触摸屏上的“故障消音”按钮复位故障。

触摸屏操作说明1，主画面：系统上电后，首先显示的是系统示意画面。

该画面主要用来显示系统的运行情况，水泵的状态，供水压力和温度以及变频器的频率。

该画面的右上角可以显示实时的报警信息，同一时间内最多可以显示两条报警。

该画面水泵图形内部的矩形会有颜色显示，灰色停止，蓝色变频，绿色工频，红色故障。

该画面可以直接设定压力和温度，如果需要进入其他画面，需要用户名和密码。

用户名：ADMIN，密码：0000。

供水压力实际值：显示实时的供水压力值。

供水压力设定值：设定需要的供水压力。

在自动运行时，当系统跟踪压力信号时，会改变变频器的频率以实现供水压力的平衡。

高压报警设定值：当供液压力实际值大于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液高压报警。

低压报警设定值：当供液压力实际值小于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液低压报警。

(P)比例值设定(I)积分值设定(D)微分值设定：这里是三个数值用来调整变频器的输出频率，以达到压力的稳定。

根据现场情况不同，该处的三个数字也将会有微小的区别。

供水温度实际值：显示实时的供水温度值。

HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。

变频恒压供水设备使用说明书Product OverviewThe variable frequency constant pressure water supply XXX the speed of the water pump and the。

of multiple water pumps according to the XXX。

while ensuring that the water supply pressure remains constant at the pre-set value on the basis of satisfying the user's flow demand。

The entire system is XXX。

and it can replace water towers。

high-level water tanks and air pressure tanks in water supply。

with XXX-saving effect.The variable frequency water supply XXX variable frequency control。

a water pump unit。

a pressure sensor。

a liquid level controller (nal)。

pipeline fittings and valves。

etc.Range of Applicable Water QualityIt is suitable for drinking water。

reclaimed water。

with water temperature of 0-90°C and pH value of 6.5-8.5.Scope of nThis XXX。

operates reliably。

has high pressure stability。

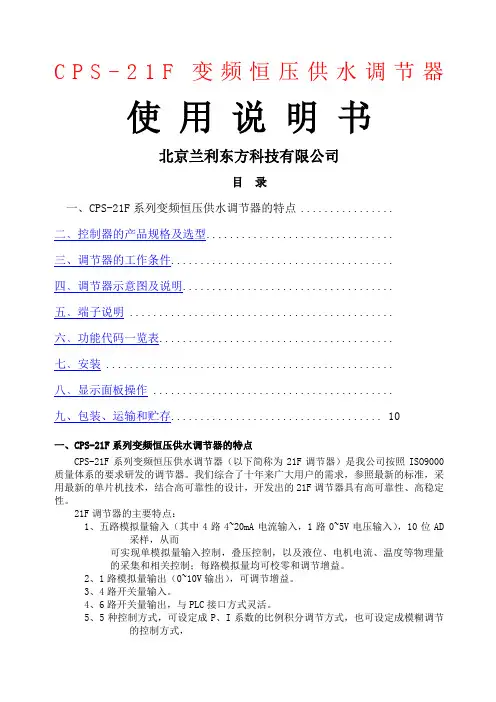

CPS-21F变频恒压供水调节器使用说明书北京兰利东方科技有限公司目录一、CPS-21F系列变频恒压供水调节器的特点 (3)二﹑控制器的产品规格及选型 (3)三、调节器的工作条件 (3)四﹑调节器示意图及说明 (4)五﹑端子说明 (4)六﹑功能代码一览表 (5)七﹑安装 (8)八﹑显示面板操作 (9)九、包装、运输和贮存 (10)一、CPS-21F系列变频恒压供水调节器的特点CPS-21F系列变频恒压供水调节器（以下简称为21F调节器）是我公司按照ISO9000质量体系的要求研发的调节器。

我们综合了十年来广大用户的需求，参照最新的标准，采用最新的单片机技术，结合高可靠性的设计，开发出的21F调节器具有高可靠性、高稳定性。

21F调节器的主要特点：1、五路模拟量输入（其中4路4~20mA电流输入，1路0~5V电压输入），10位AD采样，从而可实现单模拟量输入控制，叠压控制，以及液位、电机电流、温度等物理量的采集和相关控制；每路模拟量均可校零和调节增益。

2、1路模拟量输出（0~10V输出），可调节增益。

3、4路开关量输入。

4、6路开关量输出，与PLC接口方式灵活。

5、5种控制方式，可设定成P、I系数的比例积分调节方式，也可设定成模糊调节的控制方式，亦可完全手动控制；均可实现正反控制。

6、双排数码管显示，可同时显示多个物理量。

7、菜单分级显示，同时做到不用不显示，方便调试。

8、抗干扰能力强，使系统工作更可靠。

9、国际化的标准外形尺寸，便于安装。

二﹑控制器的产品规格及选型2.1产品规格型号C P S – 21 F–□□功能代号（如：Ⅰ、Ⅱ等）C: C极输出E: E极输出F: F型21: 多泵系统，模糊控制变频恒压供水系统图1 调节器型号说明2.2 选型说明：21F调节器配合PLC控制，21F调节器完成对变频器的控制，PLC完成其它逻辑控制，二者通过开关量接口进行通讯。

2.2.1 CPS-21F-C□型调节器CPS-21F- C□调节器的开关量输出为C极输出，请参看第5.1节“接线图”（第2页）。

一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6.D/A输出控制频率电压为DC0-10V,也可设定为DC0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸:160mm×80mm×80mm（AC-3200）160mm×80mm×90mm（AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC5W;8.控制器接线端子输出容量：3A/AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC220V零线L---AC220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TRD/T+---RS232/485通讯接口NC---空点RRD/T----RS232/485通讯接口GND—信号地CM1---信号公共点1FWD---正转运行V+----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A---DC0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

BPC系列变频调速恒压供水设备技术方案一、概论BPC系列变频调速恒压供水设备是一种自动化程度最高,节能效果显著的供水设备。

其控制核心采用了交流变频技术和微机控制技术,通过采读供水系统的压力/温度变化信息，经数据处理后对水泵机组进行调速，改变供水流量以满足管网系统的供水要求.本设备广泛应用于:●城乡水厂泵站，加压泵站；●居住小区、宾馆、饭店及其他大型公共建筑的生活、消防供水；●工矿企业的生活、生产用水;●采暖、空调系统的冷热水循环系统;●污水处理;●农业排灌，园林喷灌及音乐喷泉等。

二、设备构成BPC系列变频调速恒压供水设备由泵、动力及控制系统和其他操作设备组成（图1）。

本设备配有2—4台主供水泵（含备用泵1台),1-2台辅助泵和1个小型气压罐。

每台泵的进出口两侧各装有一个闸阀,以便将泵退出系统进行维修。

出水侧还装有一个逆止阀，防止水倒流。

为节约占地面积，泵一般采用立式结构。

泵的轴封采用机械密封，可防止泵的泄露而使泵房更整洁。

三、设备特点节能:本装置与其他的控制系统不同,它的能量损失最小，泵仅在要求供水时才吸收能量,在从零至最大的不同流量要求时,通过改变泵的转速,使之始终输出恒定的压力.在用水量极小时,比如夜间,系统可通过气压罐供水，或辅泵(设计选配供水。

低噪音运行：需要供给最大流量的时间很少，大部分时间泵都工作在低转速状态，并且泵是由低噪音电机驱动低速运转的。

系统还加置了降低振动和噪音的减振器,合适的安装可以使噪音降低到最小.因此，在要求安静工作环境的场所安装本系统是十分必要的，如医院、剧院、播音大楼、居民住宅区、旅馆等等.占地面积小：本中心要求提供安装的场地非常小，柔性布置和特殊的设计可以用于每一个可能安装的地方。

容易安装：每一套设备都是成套供应的，并已装配好连接进出水口、动力及低水位保护开关的接口和操作设备。

运行经济:使用变频无级调速系统可以快速调整泵的供水流量,并向用户提供合适的供水压力。

合适的工作压力使得设备的使用时间长,且泵、阀门、仪表及其他水暖器材的磨损很小，不易损坏.标准化的元器件和极大的互换性可减少大量备品备件.快速收回投资：较高的投资费用将因较低的能量消耗在短期内得到补偿。

感谢使用本公司产品，在使用设备前请仔细阅读《使用说明书》变频恒压供水控制柜使用说明（3N～380V／220V50HZ）；如相序故障灯亮，调换总开关出线的2根线。

2.手动工频测试：把“手动自动”开关拨至“手动”，所有泵手动开关拨至“关”，合上分开关，把泵手动开关拨至“开”，可工频运行泵，检查水泵的转向是否正确，如反转，调换水泵接至端子排上的2根线。

3.手动变频测试：把“手动自动”开关拨至“自动”，在视窗系统内进入【泵控制】画面，所有泵手动开关拨至“关”，系统方式开关“测试运行”切换至“测试”，把某一台泵的手动开关拨至“开”，泵变频运行，检查转向，如不对，把变频器输出端的2相线对调。

将泵检修开关拨至“运行”，将“手动自动”旋钮置于手动，分别把泵的“停止启动”拨至启动就可启动该水泵，检查水泵的转向是否正确；同样检查每台水泵工作情况。

4.根据需要设定工作参数，至此设备可以投入运行，通过操作面板设定工作压力值.四、工作原理设备启动以后，l号水泵的转速随着变频器（VVVF）频率的上升而逐渐升高，延时5秒后，通过压力传感器检测管网压力，将信号传输给微处理器经分析运算，指令变频器自动调节水泵的转速，当水泵的转速升高到某值，即水泵转速响应到系统设定压力时稳定其转速，从而达到系统平衡。

当用水量增大时，l号水泵的转速不能保持系统设定压力而平衡被破坏，产生偏差，这时自动调节系统指令变频器增大其输出频率，使水泵转速迅速升高到响应系统设定压力而达到新的平衡。

当用水量继续增大，l号水泵在额定频率50HZ与额定流量和扬程时，仍达不到系统设定压力，微机指令1号水泵在工频状态下工作，同时启动2号水泵在变频状态下工作，直至50HZ输出。

当用水量继续增大，2号水泵在额定频率50HZ与额定流量和扬程时，仍达不到系统设定压力，微机指令2号水泵在工频状态下工作，同时启动3号水泵在变频状态下工作，直至50HZ输出,……。

……2；注意：设定完按“存盘”永久保持数据。

C P S-21F变频恒压供水调节器使用说明书北京兰利东方科技有限公司目录一、CPS-21F系列变频恒压供水调节器的特点 ................二﹑控制器的产品规格及选型................................三、调节器的工作条件......................................四﹑调节器示意图及说明....................................五﹑端子说明 .............................................六﹑功能代码一览表........................................七﹑安装 .................................................八﹑显示面板操作 .........................................九、包装、运输和贮存 (10)一、CPS-21F系列变频恒压供水调节器的特点CPS-21F系列变频恒压供水调节器（以下简称为21F调节器）是我公司按照ISO9000质量体系的要求研发的调节器。

我们综合了十年来广大用户的需求，参照最新的标准，采用最新的单片机技术，结合高可靠性的设计，开发出的21F调节器具有高可靠性、高稳定性。

21F调节器的主要特点：1、五路模拟量输入（其中4路4~20mA电流输入，1路0~5V电压输入），10位AD采样，从而可实现单模拟量输入控制，叠压控制，以及液位、电机电流、温度等物理量的采集和相关控制；每路模拟量均可校零和调节增益。

2、1路模拟量输出（0~10V输出），可调节增益。

3、4路开关量输入。

4、6路开关量输出，与PLC接口方式灵活。

5、5种控制方式，可设定成P、I系数的比例积分调节方式，也可设定成模糊调节的控制方式，亦可完全手动控制；均可实现正反控制。

BPC系列变频调速恒压供水设备技术方案一、概论BPC系列变频调速恒压供水设备是一种自动化程度最高,节能效果显著的供水设备。

其控制核心采用了交流变频技术和微机控制技术,通过采读供水系统的压力/温度变化信息，经数据处理后对水泵机组进行调速，改变供水流量以满足管网系统的供水要求.本设备广泛应用于:●城乡水厂泵站，加压泵站；●居住小区、宾馆、饭店及其他大型公共建筑的生活、消防供水；●工矿企业的生活、生产用水;●采暖、空调系统的冷热水循环系统;●污水处理;●农业排灌，园林喷灌及音乐喷泉等。

二、设备构成BPC系列变频调速恒压供水设备由泵、动力及控制系统和其他操作设备组成（图1）。

本设备配有2—4台主供水泵（含备用泵1台),1-2台辅助泵和1个小型气压罐。

每台泵的进出口两侧各装有一个闸阀,以便将泵退出系统进行维修。

出水侧还装有一个逆止阀，防止水倒流。

为节约占地面积，泵一般采用立式结构。

泵的轴封采用机械密封，可防止泵的泄露而使泵房更整洁。

三、设备特点节能:本装置与其他的控制系统不同,它的能量损失最小，泵仅在要求供水时才吸收能量,在从零至最大的不同流量要求时,通过改变泵的转速,使之始终输出恒定的压力.在用水量极小时,比如夜间,系统可通过气压罐供水，或辅泵(设计选配供水。

低噪音运行：需要供给最大流量的时间很少，大部分时间泵都工作在低转速状态，并且泵是由低噪音电机驱动低速运转的。

系统还加置了降低振动和噪音的减振器,合适的安装可以使噪音降低到最小.因此，在要求安静工作环境的场所安装本系统是十分必要的，如医院、剧院、播音大楼、居民住宅区、旅馆等等.占地面积小：本中心要求提供安装的场地非常小，柔性布置和特殊的设计可以用于每一个可能安装的地方。

容易安装：每一套设备都是成套供应的，并已装配好连接进出水口、动力及低水位保护开关的接口和操作设备。

运行经济:使用变频无级调速系统可以快速调整泵的供水流量,并向用户提供合适的供水压力。

合适的工作压力使得设备的使用时间长,且泵、阀门、仪表及其他水暖器材的磨损很小，不易损坏.标准化的元器件和极大的互换性可减少大量备品备件.快速收回投资：较高的投资费用将因较低的能量消耗在短期内得到补偿。

变频恒压供水控制设备用户手册一、概述随着变频技术的推广运用，人们的认识不断深入，传统的供水方式已无法真正保证系统长期可靠运行，已逐步被新兴的变频恒压供水系统所替代。

本系统采用先进的变频器（VVVF）以及专用的恒压供水控制器对管网压力进行控制，大大地简化了操作的复杂程度。

在自动工作状态下，用户在据需要的压力值进行设定后，通过专用的恒压供水控制器与变频器之间的相互控制，使管网压力始终保持在设定的压力值误差范围以内。

在对生活管网进行供水时，系统执行管网设定压力。

若为消防与生活共用系统，则平时执行生活管网供水压力，当消防信号到达控制柜时执行消防压力，消防信号撤消时继续执行生活压力。

系统具有重新上电后自动启动的功能，无需人员值守。

水泵处于无水情况下将自动停机。

二、分类标记变频恒压供水控制设备分类标记设备的型号编制中包括设备特征标记、消防工作压力、消防工作流量、消防泵台数等内容H水泵台数工作流量L/S。

工作压力MPa。

特征标记（参阅特征标记说明）特征标记说明序号型号编号特征标记说明1SB生活专用变频自动恒压给水设备2HB消防与生活（生产）共用变频自动恒压给水设备三、原理框图如下：3．1 生活水泵组为两用一备形式的变频恒压供水控制设备示意图如下:3．2 生活水泵组为两用一备形式的变频恒压供水控制设备产品简介生活水泵组为两用一备形式的变频恒压供水控制设备由三台生活水泵、电控系统、远传压力表、阀门管路、共同底座等组成。

设备运行前，需根据供水所需要的压力值预先设定稳压压力值，打开所有阀门。

水泵手动运行时，通过控制柜面板直接启停水泵（具体参阅消防专用自动恒压给水控制柜操作说明）水泵自动运行时，通过远传压力表构成闭环调节系统，按照恒压供水控制器恒压\节能\节水的优化运行原则, 随着用水量的变化, 恒压供水控制器不断进行压力采样, 逻辑运算和人工神经元控制算法调节运算,自动控制三台水泵,从而实现恒压变量全自动供水。

四、系统性能特点1．系统运行过程中无功损耗小，功率因素高，一般可达0.85以上，运行效率为90%以上，系统基本处于经济运行状况。

CPS-21F变频恒压供水调节器使用说明书兰利科技目录一、CPS-21F系列变频恒压供水调节器的特点 (3)二﹑控制器的产品规格及选型 (4)三、调节器的工作条件 (5)四﹑调节器示意图及说明 (5)五﹑端子说明 (5)六﹑功能代码一览表 (7)七﹑安装 (9)八﹑显示面板操作 (10)九、包装、运输和贮存 (12)一、CPS-21F系列变频恒压供水调节器的特点CPS-21F系列变频恒压供水调节器（以下简称为21F调节器）是我公司按照ISO9000质量体系的要求研发的调节器。

我们综合了十年来广大用户的需求，参照最新的标准，采用最新的单片机技术，结合高可靠性的设计，开发出的21F调节器具有高可靠性、高稳定性。

21F调节器的主要特点：1、五路模拟量输入（其中4路4~20mA电流输入，1路0~5V电压输入），10位AD采样，从而可实现单模拟量输入控制，叠压控制，以及液位、电机电流、温度等物理量的采集和相关控制；每路模拟量均可校零和调节增益。

2、1路模拟量输出（0~10V输出），可调节增益。

3、4路开关量输入。

4、6路开关量输出，与PLC接口方式灵活。

5、5种控制方式，可设定成P、I系数的比例积分调节方式，也可设定成模糊调节的控制方式，亦可完全手动控制；均可实现正反控制。

6、双排数码管显示，可同时显示多个物理量。

7、菜单分级显示，同时做到不用不显示，方便调试。

8、抗干扰能力强，使系统工作更可靠。

9、国际化的标准外形尺寸，便于安装。

二﹑控制器的产品规格及选型2.1产品规格型号C P S – 21 F–□□功能代号（如：Ⅰ、Ⅱ等）C: C极输出E: E极输出F: F型21: 多泵系统，模糊控制变频恒压供水系统图1 调节器型号说明2.2 选型说明：21F调节器配合PLC控制，21F调节器完成对变频器的控制，PLC完成其它逻辑控制，二者通过开关量接口进行通讯。

2.2.1 CPS-21F-C□型调节器CPS-21F- C□调节器的开关量输出为C极输出，请参看第5.1节“接线图”（第2页）。

CPS-21F变频恒压供水调节器使用说明书湘淮电气2目录一、CPS-21F系列变频恒压供水调节器的特点2二﹑控制器的产品规格及选型3三、调节器的工作条件4四﹑调节器示意图及说明5五﹑端子说明5六﹑功能代码一览表7七﹑安装10八﹑显示面板操作10九、包装、运输和贮存12一、CPS-21F系列变频恒压供水调节器的特点CPS-21F系列变频恒压供水调节器（以下简称为21F调节器）是我公司按照ISO9000质量体系的要求研发的调节器。

我们综合了十年来广大用户的需求，参照最新的标准，采用最新的单片机技术，结合高可靠性的设计，开发出的21F调节器具有高可靠性、高稳定性。

21F调节器的主要特点：1、五路模拟量输入（其中4路4~20mA电流输入，1路0~5V电压输入），10位AD采样，从而可实现单模拟量输入控制，叠压控制，以及液位、电机电流、温度等物理量的采集和相关控制；每路模拟量均可校零和调节增益。

2、1路模拟量输出（0~10V输出），可调节增益。

3、4路开关量输入。

4、6路开关量输出，与PLC接口方式灵活。

5、5种控制方式，可设定成P、I系数的比例积分调节方式，也可设定成模糊调节的控制方式，亦可完全手动控制；均可实现正反控制。

6、双排数码管显示，可同时显示多个物理量。

7、菜单分级显示，同时做到不用不显示，方便调试。

8、抗干扰能力强，使系统工作更可靠。

9、国际化的标准外形尺寸，便于安装。

二﹑控制器的产品规格及选型2.1产品规格型号C P S–21F–□□功能代号（如：Ⅰ、Ⅱ等）C: C极输出E: E极输出F: F型21: 多泵系统，模糊控制变频恒压供水系统图1 调节器型号说明2.2 选型说明：21F调节器配合PLC控制，21F调节器完成对变频器的控制，PLC完成其它逻辑控制，二者通过开关量接口进行通讯。

2.2.1 CPS-21F-C□型调节器CPS-21F- C□调节器的开关量输出为C极输出，请参看第5.1节“接线图”（第2页）。
