硅铝铁合金问答(全资料)

铁硅铝材料导电导率解释说明以及概述引言1.1 概述：在现代科技领域中，铁硅铝材料作为一种重要的导电材料，具有广泛的应用前景。

导电导率是评估材料导电性能的重要指标之一。

本文将就铁硅铝材料导电导率进行解释说明，并通过相关分析和实验方法进一步探讨其影响机制。

1.2 文章结构：本文将按照以下结构来介绍铁硅铝材料导电导率的相关内容：2. 铁硅铝材料导电导率的解释说明：该部分将主要阐述铁硅铝材料的基本组成和特性，并对导电与导率进行概念解释，以便读者对后续内容有更好的了解。

3. 铁硅铝材料导电导率的影响机制分析：通过分析结晶结构、杂质和缺陷以及外界条件对铁硅铝材料导电性能的影响，深入探讨其影响机制，并揭示各个因素对于导电性能所起到的作用。

4. 实验方法及测试技术介绍：本部分将介绍常用的传统测试方法以及先进测试技术，包括实验数据处理与结果分析的方法，以帮助读者了解如何准确测量和评估铁硅铝材料的导电导率。

5. 结论与展望：在总结和归纳铁硅铝材料导电导率的基础上，本部分将讨论当前研究存在的问题，并对未来发展方向进行展望，旨在为进一步提高铁硅铝材料的导电性能提供有益的思路和指导。

1.3 目的：本文旨在全面介绍和解释铁硅铝材料导电导率相关知识，揭示其影响机制，并通过实验方法和测试技术探讨如何准确测量和评估其导电性能。

同时，对当前研究中存在的问题进行总结，并对未来发展进行展望，从而为进一步推动铁硅铝材料领域的研究提供参考。

2. 铁硅铝材料导电导率的解释说明：2.1 铁硅铝材料的基本组成和特性铁硅铝材料是一种由铁、硅和铝元素组成的合金。

该合金具有优异的机械性能和导电性能，广泛应用于电力传输、电动机等领域。

其中，铁是主要基体金属，硅可以增加材料的强度和耐腐蚀性能，而铝则有助于提高材料的导电性能。

2.2 导电与导率的概念解释导电是指物质对电流的传导能力。

在固体中，当外加电场作用下，带载流子（如电子或离子）会在物质内部移动形成一定大小的电流。

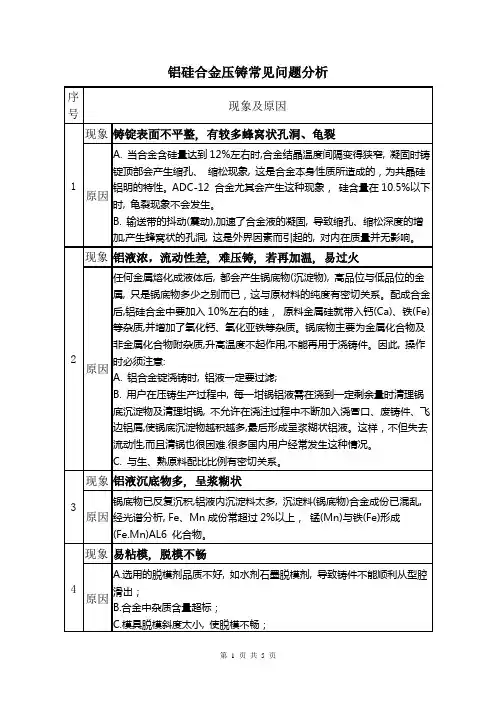

原因
A.溢流槽太小、太少或某厚实处没有设溢流槽；
B.模具温度太高；
C. 比压太低。
16
现象
铸件表面产生气泡,即铸件表皮下聚集气体鼓胀形成的泡
原因
A.模具温度太高；
B.填充速度太快,铝液中卷入气体过多；
C.脱模剂发气量大；
D.合金熔炼温度太高,当坩锅炉选用焦炭作燃料时更容易产生此缺陷。
17
现象
铸件表面或断面有小针孔
B.顶出位置设计不合理；
C. 原材料脆性较大、韧性不够。
10
现象
铸件在后处理拋光、精加工、钻孔时脆裂, 铸件易断
原因
A. 铝硅合金含硅量偏高, 料脆, 容易断裂；
B. 铝合金液保温及搁置时间过长或合金液过热。
11
现象
铸件合流处不能完全融合而残留明显界痕
原因
A. 合金液温度低或模具温度偏低, 合金液流动性差。
B.合金中杂质含量超标；
C.模具脱模斜度太小, 使脱模不畅；
D.旧模具龟裂处太多, 造成粘模；
E.合金中铁含量过低, 低于压铸工艺要求的标准范围。
5
现象
铝锭断面有夹渣, 铝液产生金黄色浮渣、黑色悬浮粒浮渣
原因
铝合金熔炼过程中, 常用除渣剂、变质剂、除镁剂等熔剂, 这些添加剂的原材料主要由氟化物、 硝酸盐、氯化物等组成, 这些卤碱属元素化合物在挥发时会引起金黄色浮渣; 黑色悬浮粒浮渣的产生, 主要是因为硅的熔点高达摄氏 1,412℃,在铝合金熔炼过程中, 若未科学熔炼,将硅彻底熔成固溶体,初生态硅存在于铝汤中则浮于液面呈黑色悬浮状。所以，熔炼过程中，除渣工序一定严肃认真, 并选用碳酸盐、硫酸盐、硝酸盐等配成的熔剂, 使化学反应生成物形成容易与铝液分离的干性渣。

硅铸铝合金成分硅铸铝合金是一种由硅、铝和其他合金元素组成的材料。

它具有许多优良的性能，广泛应用于航空航天、汽车、机械和电子等领域。

本文将介绍硅铸铝合金的成分以及其在不同领域的应用。

我们来看一下硅铸铝合金的成分。

硅铸铝合金的主要成分是硅和铝，通常硅的含量在7%至12%之间，铝的含量在85%至92%之间。

此外，硅铸铝合金中还含有少量的其他合金元素，如铜、镁和锰等。

这些合金元素可以改善硅铸铝合金的强度、耐热性和耐腐蚀性。

硅铸铝合金的成分决定了它的特性和用途。

首先，硅铸铝合金具有良好的强度和刚性，适用于制造需要承受高载荷和高温的零件和结构。

其次，硅铸铝合金具有良好的耐腐蚀性，可以在恶劣的环境下长时间使用。

此外，硅铸铝合金还具有良好的导热性和电导率，适用于制造导热元件和电子器件。

硅铸铝合金在航空航天领域有着广泛的应用。

由于硅铸铝合金具有良好的强度和耐热性，可以承受高速飞行和高温环境下的挑战。

因此，硅铸铝合金被广泛用于制造飞机发动机零件、航天器结构和导热元件等。

同时，硅铸铝合金还可以用于制造航空航天设备中的连接件和支架等零部件。

在汽车领域，硅铸铝合金也是一种重要的材料。

由于硅铸铝合金具有良好的强度和刚性，可以减轻汽车的重量，提高燃油经济性和减少尾气排放。

因此，硅铸铝合金被广泛用于制造汽车发动机零件、底盘结构和车身零件等。

此外，硅铸铝合金还可以用于制造汽车的传动系统和制动系统等重要部件。

在机械领域，硅铸铝合金也有着重要的应用。

硅铸铝合金具有良好的刚性和耐磨性，可以承受高负荷和高速运动。

因此，硅铸铝合金被广泛用于制造机械设备的结构件、传动件和刀具等。

此外，硅铸铝合金还可以用于制造机械设备的冷却系统和润滑系统等。

在电子领域，硅铸铝合金也有着重要的应用。

硅铸铝合金具有良好的导热性和电导率，可以有效地传导和分散热量。

因此，硅铸铝合金被广泛用于制造电子器件的散热器和导热板等。

此外，硅铸铝合金还可以用于制造电子器件的外壳和连接器等。

第二部分
应用
可用于汽车发动机中代替铸 铁汽缸而明显减轻重量。用 作汽缸的铝硅合金，可经过 电化学处理以浸蚀表层铝而 在缸内壁保留镶嵌于基体的 初生硅质点，其抗擦伤能力 和抗磨损性以明显改善。其 中含硅量11%～13%的合金以 其质轻、低膨胀系数和高耐 蚀性能等特点而成为最佳的 活塞材料之一。
第二部分
谢谢大家！
12
8
第二部分
应用
第三部分
工艺
第三部分
制作工艺
工作展望
工艺1：高硅铝合金，按重量百分比，其组 成如下：铝69.5～73.5％、硅19.0～21.0％、 铜4.5～5.5％、镁0.5～0.7％、铁0.8～1.0 ％、锌0.8～1.2％、锰0.2～0.4％、镍 0.03～0.08％、钛0.1～0.2％、铋0.2～0.4 ％、杂质0.1～0.15％。制备方法：将回收 的废铝经检测后进行配料，将配好的料投 入熔炼炉中，熔炼温度控制在900～950℃， 熔炼时间为4～6小时；再经调整炉料、变 质处理、精炼、扒渣及浇铸。本发明可以 降低电能消耗、降低成本，减少环境污染、 制备工艺简单。
铝硅合金介绍 张磊
介绍
目
应用
录
工艺
3
目 录 第一部分
自我介绍
介绍 应用 工艺
总体概况
铝硅合金 aluminium silicon
介绍
alloy 一种以铝、硅为主成分
的锻造和铸造合金。 一般含
硅11%。同时加入少量铜、铁、
镍以提高强度。密度2.6～
Байду номын сангаас
2.7g/cm3。导热系数101～
126W/(m·℃)。杨氏模量
71.0GPa。冲击值7～8.5J。疲

硅铝铁合金的生产方法
• 重熔法冶炼合金 • 重熔法冶炼硅铝铁合金是将硅铁铝及钢屑 重新加热熔化在一起。根据预生产硅铝铁 合金的牌号及硅和铝的冶炼回收率计算原 料配比, 然后将硅铁等原料破碎成小块, 称 量混匀, 加人中频感应炉内, 在惰性气体保 护下进行熔炼, 浇铸成2 kg 的硅铝铁合金锭。
• 硅铁出炉加铝锭热冲法生产硅铝铁合金 • 根据预炼的硅铝铁合金牌号, 将铝锭放入刚 浇完铁的铁水包内预热, 并加人冰晶石等盐 类作保护。将出炉时的硅铁水冲人铁水包 内熔化铝锭, 生成硅铝铁合金, 然后浇铸成2 kg 的硅铝铁合金锭。
• 碳热法生产硅铝铁合金 • 碳热法生产硅铝铁合金是以硅石，粉煤灰 或铝土矿(或其他含A1 2O 3的矿物) ，钢屑 等为原料, 焦炭或石油焦，烟煤为还原剂, 在电炉内直接冶炼硅铝铁合金。冶炼的关 键是要使炉内达到比冶炼硅铁高温度。炉 内温度高, 合金含铝才能高;炉内温度低, 合 金含铝也低。为达到并保持炉内的高温, 采 用比硅铁生产低一级的工作电压，较大的 极心圆功率和较高的电流电压比,并采用不 导电的耐火砖作炉衬。
原及要求
• 硅石的含量应大于98 % , 否则有害杂质(M gO,C aO,, 等) 含量高, 增加了电能和还原剂的消耗, 渣 量增大, 同时有害元素大部分进人产品中,使产品 中有害元素超标。 • 硅石抗爆性要好, 抗爆性不好的硅石容易爆裂而导 致塌料, 降低了炉料的透气性和炉温, 电耗高且易 造成炉底上涨。硅石的粒度也是冶炼的重要因素, 影响反应速度，接触面积和透气性等技术指标。 • 纯度不同的铝矾土, 其中二氧化硅的含量差异很大, 经证明冶炼时三氧化二铝与二氧化硅的比例为3:2 左右的铝矾土其各项指标较好。铝矾土密度要大, 密度小的铝矾土易爆裂而导致塌料。

不同牌号的硅铝铁合金用途硅铝铁合金是一种重要的铸造材料和冶金原料，常用于钢铁生产中的调温和脱氧剂，也被广泛应用于建筑、汽车、机械、电子、化工等行业。

下面将从不同牌号的硅铝铁合金的用途角度介绍。

1. 硅铝铁合金75#硅铝铁合金75#的主要用途是钢铁生产中的合金添加剂和脱氧剂。

其添加到钢中可以改善钢的硬度、强度和耐磨性，减少钢的高温变形和退火过程中的气孔、夹杂物和氧化物含量。

此外，硅铝铁合金75#还可以提高钢的耐蚀性能，延长钢材的使用寿命。

2. 硅铝铁合金70#硅铝铁合金70#具有轻质、高强度和良好的耐磨性，因此广泛用于汽车制造和航空航天工业中。

它可以用作汽车发动机的缸套材料，具有较好的耐热性和减震性能，可以提高发动机的工作效率和稳定性。

此外，硅铝铁合金70#还可以用于制造飞机零部件，如发动机外壳、推进器等，以提高飞机的飞行性能和安全性。

3. 硅铝铁合金65#硅铝铁合金65#是一种建筑材料，可用于制造耐火材料和耐火砖。

硅铝铁合金65#具有良好的耐热性和耐腐蚀性，可以在高温环境下保持稳定的性能，因此被广泛应用于高温窑炉、炼钢炉和玻璃窑等工业炉的内衬和隔热层。

此外，硅铝铁合金65#还可以用于建筑物和电力设备的防火、隔热和抗震加固。

4. 硅铝铁合金60#硅铝铁合金60#是一种优质的冶金原料，可用于制备纯净的硅铁和铝合金。

硅铝铁合金60#添加到铁水中可降低金属硅和金属铝的含量，提高铁水的纯度，从而减少钢铁生产过程中的杂质和氧化物含量。

此外，硅铝铁合金60#还可以用于制备高纯度的硅铁和硅铝锰合金，用于电子、化工和电力设备等领域。

5. 硅铝铁合金55#硅铝铁合金55#是一种重要的冶金原料和添加剂，可用于钢铁生产中的合金冶炼和改良。

硅铝铁合金55#的主要作用是脱氧和灵活调整钢的组织结构。

添加适量的硅铝铁合金55#可以提高钢的强度和塑性，减少钢的变形和开裂倾向，改善钢的机械性能和热处理性能，从而提高钢铁产品的质量和使用寿命。

α固溶体 圆形质点硅
组织特征: α 固溶体呈蠕虫状 分布，共晶体呈 纤维状
ADC12未变质
初晶硅
针片状硅
ADC12未变质
组织特征: 针片状硅分布均匀， 且有少量初晶硅析出
ADC12变质(锶)
点状硅
组织特征: 变质后原针状硅和少 量初晶硅变为分布较 均匀的点状硅
二、铁Fe
• 长存有害杂质，增加合金脆性,易生成β相（针状） 降低合金强度.杂质铁生成FeAl3针状结晶，由于压 铸是急冷，所以析出的晶体很细，不能说是有害 成分，含量低于0.7%则不易脱模,所以Fe含量0.81.0%反而好压铸.含有大量的铁会生成金属化合物, 形成硬点.并且含铁量1.2%时,降低合金流动性,损 害铸件的品质,缩短压铸设备中金属组件的寿命.所 以应尽量减少人为致使铁含量增高，对铁质钳和 工具有效保护，在生产中控制铁的含量，并使硅 略低度于共晶点。浇铸铝液温度不宜过低
块状铁
鱼骨状铁相
鱼骨状铁相
三、钙Ca
• Ca是铝合金中的一种杂质，它是由原材料结 晶硅带入的，通常以(Ca2Si、 CaSi、 CaSi2 ）。 磷化钙（ Ca3P）等形式出现， Ca有较小的降 低铝合金的共晶温度、细化共晶硅结晶的作 用，但不把它作为变质剂来使用。Ca含量高 时，会使AL-Si合金溶液的粘度增加， ɑ枝晶 组织发达，阻滞合金液的流动性，使合金液 的流动性降低，还会使共晶成份的表面凹凸 不平呈龟皮状或疙瘩样蛙状，但对合金的收 缩性能没有影响。
铝合金金相知识培训资料
一、硅Si
• 硅是改善流动性能的主要成分,从共晶到过 共晶都能得到最好的流动性,但结晶析出的 硅易形成硬点，使切削性变差,所以一般都 不让它超过共晶点.另外硅可改善抗拉强度、 硬度、切削性以及高温时强度而使延伸率 降低。

铁硅铝采用球磨制粉和模压成型方法制备（1）磁粉芯的制备工艺流程：母合金冶炼--机械破碎--分筛--退火--绝缘包覆--压制--热处理--性能检测（2）粉末样品的制备：配料：真空感应炉冶炼含硅9%铝6%铁85%的母合金；研磨：将母合金粗碎后放入球磨罐中进行机械球磨，球磨的过程中加入5%的分散剂（十二烷基苯磺酸，聚乙二醇，硅烷偶联剂和正己烷）分筛：然后按所需规格分筛，得到粉末成品。

（3）磁粉芯样品制备：添加添加剂：在粉末成品中加入适量的耐热无机粘结剂，充分均匀混合，将包覆后的粉末加入适量绝缘剂，粘结剂，脱模剂混合均匀；压环：用8兆帕的压力压制成环；消除内应力：再将样品放在600摄氏度的氮气氛中处理1小时以消除内应力，提高性能。

热处理：过程包括加热，保温，冷却三阶段，均在氮气保护氛围中进行。

表面处理：表面涂层。

铁硅：铁硅快速制备方法：（1）配料：铁，硅按原子比1:2的比例混合，然后掺加助燃剂（质量为铁，硅粉的20-30%）；（2）球磨：置于球磨罐中，混合均匀；（3）压环：然后借助压力机压制成圆柱形压坯；（4）反应：放入自蔓延反应装置中，在室温下用钨丝引燃进行合成反应；（5）退火处理：用真空炉对燃烧产物剥落熔渣进行退火处理，时间2小时，温度1073—1253K；（6）成品：可得主相为β-FeSi2的铁硅磁性材料。

铁镍高能球磨法：（1）配料：按适宜比例混合金属粉末；（2）研磨-冷焊：在保护气氛下，利用球磨机对原料进行剧烈的撞击，研磨和搅拌，使金属和合金粉末碎成纳米量级的微粒。

粉末颗粒经过压延，压合，碾碎，再压合的反复过程（冷焊—粉碎—冷焊的反复过程）；（3）最后获得组织和成分分布均匀的合金粉末。

机械化学法：（1）球磨混合：将几种金属氧化物的混合物球磨成超细颗粒。

将α-Fe2O3和NiO混合成混合料，置于不锈钢磨碎机中球磨，同时添加甲醇为研磨剂（2）还原：再将氧化物的混合物用氢气还原；（3）退火：随后进行退火处理；（4）得到γ-（Fe,Ni）合金粉末。

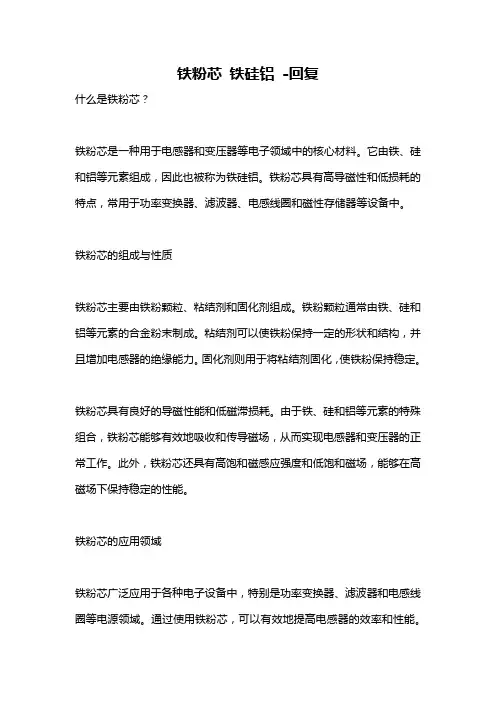

铁粉芯铁硅铝-回复什么是铁粉芯？铁粉芯是一种用于电感器和变压器等电子领域中的核心材料。

它由铁、硅和铝等元素组成，因此也被称为铁硅铝。

铁粉芯具有高导磁性和低损耗的特点，常用于功率变换器、滤波器、电感线圈和磁性存储器等设备中。

铁粉芯的组成与性质铁粉芯主要由铁粉颗粒、粘结剂和固化剂组成。

铁粉颗粒通常由铁、硅和铝等元素的合金粉末制成。

粘结剂可以使铁粉保持一定的形状和结构，并且增加电感器的绝缘能力。

固化剂则用于将粘结剂固化，使铁粉保持稳定。

铁粉芯具有良好的导磁性能和低磁滞损耗。

由于铁、硅和铝等元素的特殊组合，铁粉芯能够有效地吸收和传导磁场，从而实现电感器和变压器的正常工作。

此外，铁粉芯还具有高饱和磁感应强度和低饱和磁场，能够在高磁场下保持稳定的性能。

铁粉芯的应用领域铁粉芯广泛应用于各种电子设备中，特别是功率变换器、滤波器和电感线圈等电源领域。

通过使用铁粉芯，可以有效地提高电感器的效率和性能。

此外，铁粉芯还可以用于磁性存储器和无线通信设备等领域。

在功率变换器中，铁粉芯可以提供较高的电感值和更好的磁耦合性能。

通过调整铁粉芯的设计参数，可以实现电感器在不同频率下的理想性能。

在滤波器中，铁粉芯可以有效地吸收并消除高频信号中的噪声和干扰。

在电感线圈中，铁粉芯可以提供较高的感应电磁场强度，实现更高的能量传输效率。

总结铁粉芯是一种用于电感器和变压器等设备中的核心材料。

它由铁、硅和铝等元素组成，具有高导磁性和低损耗的特点。

铁粉芯的应用领域广泛，特别是在功率变换器、滤波器和电感线圈等设备中。

通过使用铁粉芯，可以提高电感器的效率和性能，实现更好的能量传输和信号过滤。

因此，铁粉芯在电子领域中具有重要的应用价值。

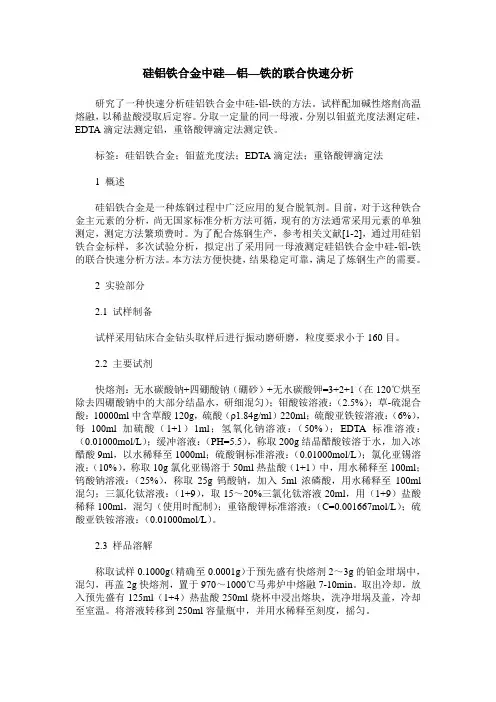

硅铝铁合金中硅—铝—铁的联合快速分析研究了一种快速分析硅铝铁合金中硅-铝-铁的方法。

试样配加碱性熔劑高温熔融，以稀盐酸浸取后定容。

分取一定量的同一母液，分别以钼蓝光度法测定硅，EDTA滴定法测定铝，重铬酸钾滴定法测定铁。

标签：硅铝铁合金；钼蓝光度法；EDTA滴定法；重铬酸钾滴定法1 概述硅铝铁合金是一种炼钢过程中广泛应用的复合脱氧剂。

目前，对于这种铁合金主元素的分析，尚无国家标准分析方法可循，现有的方法通常采用元素的单独测定，测定方法繁琐费时。

为了配合炼钢生产，参考相关文献[1-2]，通过用硅铝铁合金标样，多次试验分析，拟定出了采用同一母液测定硅铝铁合金中硅-铝-铁的联合快速分析方法。

本方法方便快捷，结果稳定可靠，满足了炼钢生产的需要。

2 实验部分2.1 试样制备试样采用钻床合金钻头取样后进行振动磨研磨，粒度要求小于160目。

2.2 主要试剂快熔剂：无水碳酸钠+四硼酸钠（硼砂）+无水碳酸钾=3+2+1（在120℃烘至除去四硼酸钠中的大部分结晶水，研细混匀）；钼酸铵溶液：（2.5%）；草-硫混合酸：10000ml中含草酸120g，硫酸（ρ1.84g/ml）220ml；硫酸亚铁铵溶液：（6%），每100ml加硫酸（1+1）1ml；氢氧化钠溶液：（50%）；EDTA标准溶液：（0.01000mol/L）；缓冲溶液：（PH=5.5），称取200g结晶醋酸铵溶于水，加入冰醋酸9ml，以水稀释至1000ml；硫酸铜标准溶液：（0.01000mol/L）；氯化亚锡溶液：（10%），称取10g氯化亚锡溶于50ml热盐酸（1+1）中，用水稀释至100ml；钨酸钠溶液：（25%），称取25g钨酸钠，加入5ml浓磷酸，用水稀释至100ml 混匀；三氯化钛溶液：（1+9），取15～20%三氯化钛溶液20ml，用（1+9）盐酸稀释100ml，混匀（使用时配制）；重铬酸钾标准溶液：（C=0.001667mol/L）；硫酸亚铁铵溶液：（0.01000mol/L）。

硅铁的介绍和用途关于硅铁的介绍和用途如下：1.什么是硅铁？硅铁就是铁和硅组成的铁合金。

硅铁是以焦炭、钢屑、石英（或硅石）为原料，用电炉冶炼制成的铁硅合金。

由于硅和氧很容易化合成二氧化硅，所以硅铁常用于炼钢时作脱氧剂，同时由于SiO2生成时放出大量的热，在脱氧的同时，对提高钢水温度也是有利的。

同时，硅铁还可作为合金元素加入剂，广泛应用于低合金结构钢、弹簧钢、轴承钢、耐热钢及电工硅钢之中，硅铁在铁合金生产及化学工业中，常用作还原剂。

2.硅铁的用途首先用作脱氧剂，用吹氧或加入氧化剂的方法使铁水进行脱碳、去除磷硫等有害杂质，在生铁炼成钢的过程中，钢液中的氧含量逐步增加，并以FeO 的形式存在于钢液中。

如钢中氧不去除，浇铸成的钢坯力学性能不好。

还可以用作合金剂合金元素不但能降低钢中的杂质含量，而且还能调整钢的化学成分，常用的合金元素有硅、锰、铬、钼、钒、钛、钨、钴、硼、铌等。

含有不同合金元素和合金含量的钢种具有不同的特性和用途。

硅能够显著地提高钢的弹性和导磁性。

锰能够降低钢的脆性，改善钢的热加工性能，提高钢的强度、硬度和抗磨损度。

锰是生产优质钢铁不可缺少的功能性基础原材料，在炼钢过程中能够脱去硫和氧等杂质，通过提高强度、硬度和抗磨损度等性能来改善钢材的物理性质。

目前，锰在钢材生产过程中的作用尚无其他元素可以替代。

3.硅铁为什么会发生粉化现象？硅铁中的铝、磷和钙含量不当，都会促成硅铁粉化。

当铝和磷含量同时增高到一定数值时，这种硅铁在湿度较大的空气中易产生粉化，有的资料指出，硅铁中含磷量小于0.04﹪，含铝量小于3﹪，不易产生粉化现象。

对硅铁的含硅量对硅铁粉化现象作过观察和研究，初步认为，硅铁中硅含量较低（多是废品）往往易粉化。

另外浇注后冷却速度对硅铁粉化也有影响，冷却速度慢、硅的偏析度较大，则易产生粉化，同样道理，硅铁锭的厚度较厚，易产生粉化，较薄时不易产生粉化，因此，严格控制硅铁的含硅量，不要过低。

控制硅铁的铝、磷和钙含量，为此要用较好的原料，尤其不能使用高灰分的焦炭，以减少铝、磷含量，为减少硅铁的钙含量，冶炼时应尽量减少加石灰。

高中化学专题复习三铝、铁、硅一、铝及其化合物铝是地壳中含量最多的金属元素，主要是以化合态存在，铝土矿主要成分是：Al2O3。

1．铝的性质（1）物理性质：银白色金属固体，密度2．70g/cm3较强的韧性、有良好的延展性、导热、导电性。

（2）化学性质：铝是比较活泼的金属，具有较强的还原性。

①与氧气反应常温下与空气中的氧气反应生成坚固的氧化膜，所以铝有良好的抗腐蚀能力：4Al+3O2====2Al2O3。

②与非氧化性酸反应2Al+6HCl==2AlCl3+3H2↑；2Al+3H2SO4==Al2（SO4）3+3H2↑常温下铝与浓硫酸、浓硝酸钝化。

③与强碱反应2Al + 2 NaOH + 2H2O===2NaAlO2+3H2↑（唯一的一个）④铝热反应：2Al+ Fe2O3 2Fe + Al2O3 焊接铁轨,制难熔金属。

2．Al2O3 （两性氧化物）与硫酸反：Al2O3+3H2SO4==Al2(SO4)3+3H2O；离子反应方程式：Al2O3+6H+==2 Al3++3H2O与氢氧化钠反应：Al2O3+2NaOH==2NaAlO2+H2O；离子反应方程式：Al2O3+2OH-==2AlO2-+H2O3．Al(OH)3 （两性氢氧化物）与盐酸反应：Al（OH）3+3HCl==AlCl3+3H2O；离子反应方程式: Al(OH)3 +3H+==Al3++3H2O与氢氧化钠反应：Al(OH)3 +NaOH==NaAlO2+2H2O；离子反应方程式: Al(OH)3 +OH-==AlO2-+2H2O受热分解 2 Al(OH)3 Al2O3+3H2OAl(OH)3实验室制取：常用铝盐与足量氨水反应化学反应方程式：AlCl3+ 3(NH3·H2O)== Al(OH)3↓ +3NH4Cl离子反应方程式：Al3++ 3(NH3·H2O)== Al(OH)3↓+3NH4+4．明矾：十二水合硫酸铝钾[KAl(SO4)2·12H2O] 易溶于水，溶于水后显酸性，是因为：Al3++3H2O==Al(OH)3+3H+，因此明矾常用作净水剂，是因为铝离子水解生成氢氧化铝、而氢氧化铝具有吸附性，吸附水中的悬浮物而使其下沉。

(4)压制成型 将粉末装入自制模具后用液压机冷压制备 环形样品，样品高度和密度随压制压力不 同而变化。 (5)热处理 将磁粉芯样在600℃氮气氛中热处理1h，炉 冷至室温后取出，目的是消除粉末在粉碎 和压制成型时的内应力，从而改善磁粉芯 的电磁特性；另一个目的是提高磁粉芯的 机械强度。
羰基铁粉

羰基铁粉是通过CO与铁在高温高压下反应 ，生成5羰基铁油状物，经低压分离后得到 产品。经退火防氧化处理即可得到。当温 度为200℃，200bar的条件下羰基合成反应 式如下 Fe+5CO——Fe(CO)5

羰基铁在300℃，1bar的条件下分解为Fe和CO Fe(CO)5 ——Fe+5CO 在分解过程中，因为Fe 有催化CO与CO2 反应的 作用，通常采用通NH3 作为保护气体来抑制该反 应。这样一来羰基铁粉中就不可避免的会有N元 素的存在。从旋风收集器中收集到的产品一般铁 含量约在97%左右，其中C和N的含量均小于1% 。由于有Fe2O3，Fe3N 等杂质的存在，同时，铁 粉表明也会对CO和NH3气体有一定的吸附，这些 因素造成铁粉硬度比较大，通常被称之为硬粉。
磁导率μ=60的铁硅铝磁粉芯的制造方法， 步骤如下：
a）取铁硅铝粉适量（由铁铝合金、铁粉、 和硅粉冶炼成的含硅9%, 铝6%，铁85%的 合金），高速粉碎，粒度达-100~-300目； b）焙炒至温度达到30~100摄氏度时加入 钝化剂，加入量为铁硅铝粉量的 0.5%~5.0%，继继续焙炒 至温度达到 200~350摄氏度时加入硅脂和绝缘剂，硅 脂的加入量为铁硅铝粉量的0.1%~1.0%， 绝缘剂加入量为铁硅铝粉量的0.3%~3.0%， 继续焙炒至干燥；
三.铁硅铝粉芯

铁硅铝磁粉芯的组成包含有85 ％铁（Fe），9％硅 （Si），和6％铝合金粉（Al），国际上铁硅铝磁粉 芯称为Sendust磁粉芯或称为Koolmu磁粉芯，我国 称为FeSiAl磁粉芯。铁硅铝粉芯的饱和磁感应强度 在1.05T 左右，磁导率有26，60，75，90，125等5 种，比铁粉芯具有更强的抗直流偏磁能力。由于在 纯铁中加入了硅和铝，使材料的磁滞伸缩系数接近 零，降低了材料将电磁能转化为机械能的能力，同 时也降低了材料的损耗，使铁硅铝粉芯比铁粉芯节 能达80%。由于不含有机成分，铁硅铝粉芯不存在 老化问题，工作温度可达200℃。FeSiAl磁粉芯我国 近几年正在迅速崛起，是国内新型电子节能材料。

金 至今 国 内仍无 一 个统 一 的化 学分 析方法 。为
了解决 这 一 问题 ， 们 经过反 复 试验 ， 定 了一 我 确 种 系 统 测 定 硅铝 的分 析 方 法 ： 试样 用 氢 氧 化 即 钠 熔 融 ， 水 浸 取 ， 酸酸 化 后 ， 热 盐 以动 物 胶 脱 水
重 量法 测定 硅 含量 ； 取此 滤液 ， 吸 以缓冲 溶液 控
超 出 ８ Ｃ ）搅 拌 溶 解 盐 类 ， 定 量 滤 纸 过 滤 ， ０ ， 以 用 （ ＋９ ） 酸 洗至 无铁 离 子 ， 用热 水洗 至无 ５ ５盐 再 氯 离子 。 将带 有 沉淀 的滤 纸 放入 铂坩 埚 中 ， 烘干 灰化 ， ９ ０ 于 ５ Ｃ高温 炉 中灼烧 至恒重 （ 。 坩 Ｇ）沿 埚 内壁 加 ４ ５ Ｈ。Ｏ （ ＋１ ， １ ｍｌ ～ 滴 Ｓ １ ） 加 ０ ＨＦ蒸
称取 ０ ２ ０ ０克 试 样 ， 本 溪 冶 金 总 厂 的 ． ００ 用 标 钢 作 对 比， 按分 析 方法 对 硅 铝 铁 标 样 中硅 铝
氢氧 化钠 ： 固体
盐酸 ： 比重 １ １ ．９ 动物 胶 ： 溶液 １
氟化 铵 ： 固体 Ｐ ＡＮ：． ０ ２乙醇 溶液
硼酸 ： 固体
干 ， 壁 吹少 量 的 水 ， 加 ５ ＨＦ， 干 。将 除 沿 再 ｍｌ 蒸
硅后 的残 渣 ， 再灼 烧 至恒 重 （ ） 硅 的百 分 含量 Ｇ：。 按 下式计 算 ：
ｓ ％ 一 ｉ 二
Ｕ
醋酸 一 醋 酸 钠 缓 冲 溶 液 （ Ｈ 一５ ５ ： 取 Ｐ ． ）称
醋 酸钠 （ ＡＣ ・ Ｈ２ １ ３ Ｎａ ３ Ｏ） ２ ｇ溶 于 水 中 ， ６ 加 ｍｌ 冰 醋酸 ， 水 稀至 １ ０ ｍｌ摇 匀 。 用 ００ ，

硅铸铝合金成分
硅铸铝合金是一种常用的铸造材料，它由铝、硅、铜、镁等元素组成。

其中，铝是主要的基础元素，占比高达90%以上。

硅铸铝合金的成分
对其性能有着重要的影响，下面将详细介绍各元素的作用。

1. 铝
铝是硅铸铝合金的主要成分，它具有轻质、强度高、导热性好等优点。

铝的加入可以提高硅铸铝合金的强度和硬度，同时还可以提高其耐腐
蚀性和耐磨性。

2. 硅
硅是硅铸铝合金的第二大成分，它的加入可以提高合金的流动性和凝
固收缩率，从而减少铸件的缩孔和气孔。

此外，硅还可以提高硅铸铝
合金的强度和硬度，同时还可以提高其耐磨性和耐蚀性。

3. 铜
铜是硅铸铝合金的重要成分之一，它的加入可以提高合金的强度和硬度，同时还可以提高其耐腐蚀性和耐磨性。

此外，铜还可以提高硅铸
铝合金的导热性和电导率。

4. 镁
镁是硅铸铝合金的另一个重要成分，它的加入可以提高合金的强度和硬度，同时还可以提高其耐腐蚀性和耐磨性。

此外，镁还可以提高硅铸铝合金的塑性和可锻性。

总之，硅铸铝合金的成分对其性能有着重要的影响，不同的成分组合可以得到不同的性能。

因此，在铸造硅铸铝合金时，需要根据具体的应用要求来选择合适的成分组合，以获得最佳的性能表现。

铁硅铝频率范围
铁硅铝是指铁、硅、铝合金的简称，也称为铁硅合金、铁铝合金。

这种合金的频率范围通常是指其磁性材料的频率范围。

铁硅铝合金是一种常用的磁性材料，其频率范围主要取决于其组成和磁化方式。

具体来说，铁硅铝合金通常可以在数千赫兹（Hz）到几百兆赫兹（MHz）的频率范围内工作。

在低频范围，铁硅铝合金可以用于制造电感器、变压器、电源滤波器等电子元件，用于信号的传输和转换。

在高频范围，铁硅铝合金可以用于制造高频变压器、高频电感器、电磁屏蔽材料等。

在高频范围内，铁硅铝合金表现出较好的磁导率和低磁吸收，适用于高频信号的传输和过滤。

总的来说，铁硅铝合金的频率范围取决于具体的合金组成和使用场景，可以在低频到高频范围内灵活应用。
