嵌岩桩自平衡法静载试验研究摘要：自平衡静载试验是近些年发展起来的新型桩基检测方法，该方法已成功应用于全国多地的桩基检测。
内蒙古地区尚无成熟检测经验，通过准格尔旗薛家湾镇塔哈拉川大桥2根自平衡试桩静载试验，为今后内蒙古地区自平衡静载试验提供参考。
1.引言传统的桩基承载力检测方法一般为堆载法或锚桩法，堆载法需要大量配重块作为压重，锚桩法通过试桩周围的锚桩提供反力，两种方法耗时费力，大吨位检测中安全性较低，在复杂及狭窄场地难以实施。
近些年发展起来的基桩自平衡静载技术，突破传统静载试验的桩顶加载，创造性地利用上下段桩的静力平衡原理，将加载装置预制在桩身内部，使得自平衡静载试验操作简便、适应各种复杂场地、可以快速经济地开展桩基检测。
自平衡试桩法对于大吨位、特殊复杂场地、长距离的异地检测具有先天的优势，已在全国多地的桩基承载力测试中得到了广泛应用[1]-[5]，而自平衡试桩法在内蒙古地区尚无成熟检测经验，大面积的推广应用尚未开展。
基于此，通过准格尔旗薛家湾镇塔哈拉川大桥2根自平衡试桩静载试验，为今后内蒙古地区自平衡静载试验提供参考。
1.工程概况准格尔旗薛家湾镇乌兰桥建设工程为连接大路新区与南部片区的跨河工程，乌兰桥建设工程桥梁部分主要由塔哈拉川大桥、塔哈拉路桥、乌兰苏木图沟箱涵组成。
根据设计要求，选择塔哈拉川大桥的2根工程桩进行自平衡法测试，验证桥梁基桩的单桩设计承载力。
试桩地质条件主要为中风化泥岩、中风化泥质砂岩。
试桩概况见表1。
表1 试桩参数表试桩编号桩径/mm桩长/m设计单桩极限承载力/kN持力层Z 2-0b#150036.015691.5中风化砂质泥岩D 7#150036.014680.5中风化砂质泥岩1.自平衡试桩法1.技术原理自平衡试桩法，基本原理为在上下段桩的静力平衡点位置处施加分级荷载，从而测得上下段桩的荷载—位移曲线，通过分析检测数据，采用等效转换方法，使之转变为传统桩顶加载下的荷载—位移曲线，进而得出基桩的极限承载力[6]。
大型叶轮静平衡试验探索摘要：本文针对大型盲孔叶轮静平衡精度低的问题，提出了一种新型找平衡装置，并利用四点计算法对试验数据进行统计分析，最大限度消除平衡装置自身摩擦阻力以及计算方法对叶轮静平衡试验精度的影响。
关键词：叶轮；静平衡；装置；数理分析前言对旋转机械的水泵叶轮进行静、动平衡校正, 是减少不平衡离心惯性力, 使水泵运转平稳的一种工艺方法。
由于公司生产现场条件的限制, 在生产泵叶轮实际中经常采用静平衡, 对于长径比小于5的高速转子, 有时可以用精密静平衡代替动平衡。
我公司对900WN叶轮进行静平衡试验的静平衡设备为托架式稀油润滑，滚动轴承静平衡机，采用GB/T 4201-2006 标准设计制造，校验转子形式为本国标10.2条款内C型。
目前，该法在操作中有许多缺点, 特别是在用精密静平衡取代动平衡的校正工作中更为突出。
因摩擦力的存在, 转子悬臂造成摩擦阻力更大, 转子有时停住的最低点并不是偏重位置。
【1】八点法计算时, 数值理论上应组成一条光滑的正弦曲线, 但最大与最小的位置本身就是未知数, 它们不可能与实际操作中所设的八点巧合。
因此, 在操作中, 需要反复摸索, 试加配重, 逐渐靠近, 又因配重点多, 在去重或配重时计算误差大。
另外, 在平衡后用两倍转子允许的重径积作残存值检验, 因摩擦力的影响, 均不能正确判断是否达到平衡要求, 也反映不出残存值大小。
因此，需对叶轮静平衡试验进行改进。
1、新型叶轮静平衡试验装置介绍由于叶轮为盲孔结构，加工时左右各有一处止口，须保证一定同轴度，左右侧工装通过轴承架装在调好的支撑架上，以实现静平衡工作。
制作双边支撑架，找正后，固定于平台上，即实现了双边跨距可调，也利用双边架设轴承支撑，避免大型叶轮质量大导致的挠性弯矩带来的平衡工具灵敏度下降，使静平衡的精度提高了一个数量级。
见图1所示。

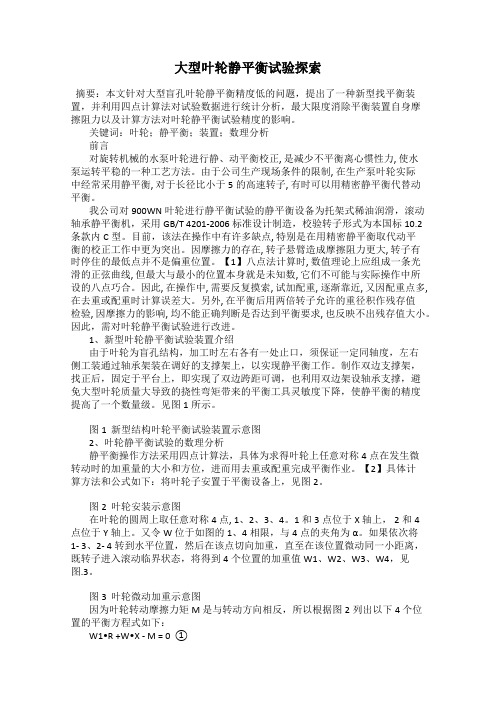

图1 新型结构叶轮平衡试验装置示意图2、叶轮静平衡试验的数理分析静平衡操作方法采用四点计算法，具体为求得叶轮上任意对称4点在发生微转动时的加重量的大小和方位，进而用去重或配重完成平衡作业。
动平衡和静平衡试验的区别第一篇：动平衡和静平衡试验的区别动平衡试验：即是对转子进行动平衡检测、校正，并达到使用要求的过程。
1、当零件作旋转运动的零部件时，例如各种传动轴、主轴、风机、水泵叶轮、刀具、电动机和汽轮机的转子等，统称为回转体。
在理想的情况下回转体旋转与不旋转时，对轴承产生的压力是一样的，这样的回转体是平衡的回转体。
但工程中的各种回转体，由于材质不均匀或毛坯缺陷、加工及装配中产生的误差，甚至设计时就具有非对称的几何形状等多种因素，使得回转体在旋转时，其上每个微小质点产生的离心惯性力不能相互抵消，离心惯性力通过轴承作用到机械及其基础上，引起振动，产生了噪音，加速轴承磨损，缩短了机械寿命，严重时能造成破坏性事故。
为此，必须对转子进行平衡，使其达到允许的平衡精度等级，或使因此产生的机械振动幅度降在允许的范围内。
2、转子动平衡和静平衡的区别：1）静平衡：在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。
2）动平衡：在转子两个校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子动态时是在许用不平衡量的规定范围内，为动平衡又称双面平衡。
3、转子平衡的选择与确定1）如何选择转子的平衡方式，是一个关键问题。
通常以试件的直径D与两校正面的距离b，即当D/b≥5时，试件只需做静平衡，相反，就必需做动平衡。
2）然而据使用要求，只要满足于转子平衡后用途需要的前提下，能做静平衡的，就不要做动平衡，能做动平衡的，则不要做静动平衡。
原因很简单，静平衡比动平衡容易做，省功、省力、省费用。
第二篇：动平衡原理现场动平衡原理§-1 基本概念1、单面平衡一般来说，当转子直径比其长度大7～10倍时，通常将其当作单面转子对待。
在这种情况下，为使偏离轴心的转子质心恢复到轴心位置，只需在质心所处直径的反向任意位置上安放一个同等力矩的校正质量即可。
动平衡与静平衡在选粉机中的选择与应用前景前言：选粉机回转部分是选粉机的核心部件，其动平衡的好坏将直接影响选粉机的性能，产量、使用寿命。
选粉机动平衡校正是选粉机正常运行的基本保障，如果选粉机的动平衡试验不合格，小则引起主轴弯曲、上下轴承发热、拉杆断裂，造成选粉机停车。
大则引起选粉机振动，由于选粉机大都在离地面几十米的高空工作，高速运转时，就会引起整个选粉机平台振动，甚至引起整个楼台摇摆。
1、选粉机不平衡的原因分析我们通常说的选粉机平衡不好，大都说的是转子的动平衡不好，其实这是片面的，不但跟转子本身的动平衡试验有关，还跟主轴的安装，电机减速机的安装都有密切的关联。
选粉机转子都是铆焊件，会有制造误差，选粉机转子上面的撒料盘和密封圈都是铸件，铸造缺陷会造成质量分布不均匀，当转子旋转时，由于这些不平衡量的存在，就会引起不平衡惯性力矩，从而引起转子的不平衡。
2、动平衡与静平衡在选粉机中的选择与方法2.1动平衡和静平衡都是利用加重和减重的方法消除不平衡量，由于选粉机转子的工作环境不允许有空洞，所以只能用加重的方法消除不平衡量。
如何选择转子的平衡方式，是一个关键问题。
通常以试件的直径D与两校正面的距离b，即当D/b≥5时，试件只需做静平衡，相反，就必需做动平衡。
然而根据选粉机转子的动平衡试验和现场反馈的使用情况，不但要考虑转子的长径比，转速也是影响动平衡的关键因素，因为转子的不平衡量与转子的速度成平方的关系。
选粉机转子的直径大都从φ300至φ5500，高度从300至3000，转速从80r/min 至270r/min，当D/b≥5时，且转速低于120r/min时，可以做静平衡；当D/b＜5时，或者转速≥120r/min时，必须做动平衡；当不平衡量很大时，需要先做静平衡，再做动平衡试验。
2.2静平衡方法：静平衡试验比较简单，在厂内做个旋转平台，试验时，将转子至于平台上，人工拨动转子旋转，当转子停止时，如果转子不平衡，则偏心引起的重力矩将使转子向一边倾斜，这时在转子倾斜的对面加适当的配重，再拨动转子重复试验，直到转子不再向一边倾斜为止。
钻孔灌注桩自平衡静载试验方法及成果分析中铁十七局集团摘要：本文详细介绍了自平衡静载试验的基本原理、测试设备、施工步逐以及测试方法，通过自平衡静载试验方法在工程桩中的应用实例，对测试结果简要分析，并对试验方法作以评价，在桩基承载力测试中具有参考价值。
关键词：自平衡测试技术；施工步逐；静载试验方法；极限承载力；压浆补强措施；1、概述桩基础是桥梁结构中最为常用的基础形式之一，它承担了上部结构的全部荷载。
单桩承载力的确定是桩基设计的关键问题,而桩的静载试验是确定单桩承载力最可靠的方法。
一般采用锚桩法、堆载法或堆锚结合法来确定桩的实际承载力是否达到设计的要求。
然而往往在许多情况下,由于场地的限制,超大超长和高吨位的桩,采用上述方法已无法解决验桩的问题。
传统的静载试验装置一直停留在压重平台或锚桩反力架等型式上,试验工作存在费时费力且不经济等诸多弊端。
近几年发展起来的基桩自平衡法解决了一般荷载试验方法无法解决的验桩问题。
目前,一种新型的桩基试验方法——自平衡测试技术已逐步开始推广应用,在国内很多工程中取得了良好的效果。
自平衡试桩方法首先由美国学者J.Osterberg于1988年提出，近几年在欧洲及日本、加拿大等国也广泛使用。
在我国,东南大学土木工程学院与江苏省建设厅、南京市建筑质监站于1996年开始应用,并于1999年制定了相应规程。
目前,该方法在国内桩基工程中逐渐开始广泛应用。
本文主要介绍该技术在邯武快速路上跨西环路、邯长铁路立交工程中的应用，为本地区城市交通工程基础桩承载力的设计、施工及检测提供了科学依据。
2、工程概况及地质条件邯武快速路上跨西环路、邯长铁路立交桥连接邯郸市和武安市,是沟通两个城市的快速通道，属邯郸市重点形象工程。
该桥东面连接邯郸市人民路,西面与既有邯武公路相连接,大桥建成后,可以改变本地区当前交通严重滞后的状况 ,对武安的城市化进程有着非常重要的意义。
该立交桥系大跨度连续现浇桥梁工程,大桥宽35.5～50m，双向6车道，8个匝道，全长1426.28m。
带式输送机滚筒静平衡的原理和试验方法一、带式输送机滚筒静平衡的原理1.1 带式输送机滚筒的作用与重要性带式输送机是一种常见的物料输送设备，它主要由输送带、输送机架、辅助设备和驱动装置组成。
而带式输送机滚筒作为输送带的支撑和传动装置，起着至关重要的作用。
在输送过程中，滚筒承担着支撑输送带和传递物料的重要任务，滚筒的静平衡对带式输送机的正常运行起着至关重要的作用。
1.2 带式输送机滚筒静平衡的原理带式输送机滚筒的静平衡主要指滚筒在停止状态下的平衡状态，即滚筒的重心与旋转轴线重合，从而保证滚筒运行时不会产生不平衡状态。
而实现滚筒静平衡的原理主要包括以下几点：a. 滚筒的设计与制造：合理的滚筒设计和精确的制造工艺可以有效地保证滚筒的质量和平衡性。
b. 安装与调整：在带式输送机安装过程中，滚筒的安装位置和角度需要进行精确的调整，以达到静平衡状态。
c. 动平衡处理：对于滚筒进行动平衡处理，通过改变滚筒内部的质量分布，使得滚筒在运行时达到动平衡状态，从而保证停止状态下的静平衡。
1.3 带式输送机滚筒静平衡原理的重要性带式输送机滚筒静平衡的重要性在于它直接关系到输送机的正常运行和使用寿命。
如果输送机滚筒处于不平衡状态，不仅会造成设备的振动和噪音，还会造成滚筒和输送带的磨损加剧，甚至影响输送机的安全运行。
实现滚筒的静平衡是带式输送机正常运行的基础。
二、带式输送机滚筒静平衡的试验方法2.1 静平衡试验装置带式输送机滚筒静平衡的试验主要是通过专用的试验装置进行。
这个试验装置主要包括挂载装置、滚筒支撑装置、测试仪器等。
通过这些试验装置的配合，可以对滚筒的静平衡状态进行精确的检测和调整。
2.2 静平衡试验步骤a. 将待测试的滚筒装入试验装置中，并要求其水平摆放。
b. 通过试验仪器对滚筒进行静平衡状态的检测，确定其不平衡量。
c. 根据不平衡量，采取相应的调整措施，如增加或减少配重等，使滚筒达到静平衡状态。
d. 经过多次调整和检测，直到滚筒在停止状态下达到理想的静平衡状态。
