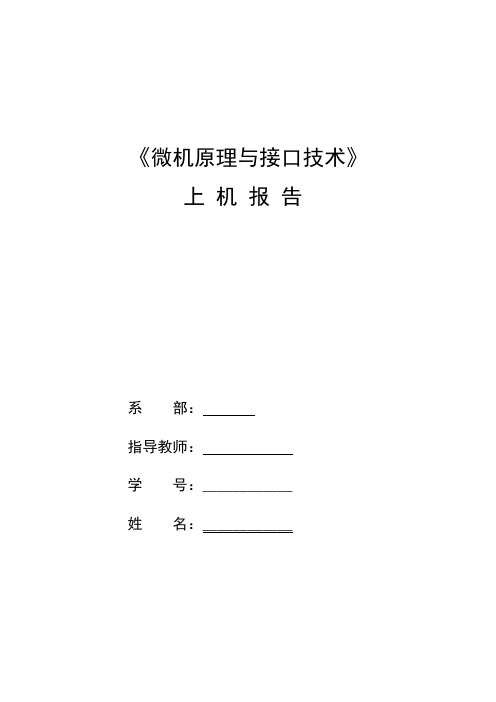

《微机原理与接口技术》上机报_

微机原理与接口技术实验报告实验目的：本次实验旨在通过实际操作，加深对微机原理与接口技术的理解，掌握接口技术的基本原理和应用方法，提高学生的动手能力和实际应用能力。

实验内容：1. 学习并掌握微机原理与接口技术的基本知识；2. 了解并熟悉常见的接口技术及其应用；3. 进行实际操作，设计并完成一个简单的接口电路。

实验仪器与设备：1. 个人电脑；2. 电子元件，电阻、电容、集成电路等；3. 实验板、示波器、示教电脑等。

实验步骤：1. 阅读相关的微机原理与接口技术的教材，了解基本原理；2. 学习常见的接口技术，例如并行接口、串行接口等；3. 进行实际操作，设计一个简单的接口电路，包括硬件设计和软件编程；4. 调试电路，确保接口电路能够正常工作；5. 编写实验报告，总结实验过程和实验结果。

实验结果与分析：经过实际操作，我们成功设计并完成了一个简单的接口电路。

在实验过程中，我们深入理解了微机原理与接口技术的相关知识，掌握了接口技术的基本原理和应用方法。

通过调试电路，我们验证了接口电路的正常工作，加深了对接口技术的理解。

结论：本次实验使我们更加深入地了解了微机原理与接口技术，提高了我们的动手能力和实际应用能力。

通过设计和完成接口电路，我们对接口技术有了更加直观的认识，为今后的学习和工作打下了坚实的基础。

总结：微机原理与接口技术是计算机专业的重要课程，通过实验学习，我们不仅加深了对知识的理解，还提高了动手能力和实际应用能力。

希望同学们能够认真对待每一次实验，不断提升自己的能力，为未来的发展打下坚实的基础。

至此，本次微机原理与接口技术实验报告完毕。

微机原理与接口技术实验报告实验目的：本次实验旨在熟悉并掌握微机原理与接口技术的相关知识，通过实例操作和分析实验数据，加深对微机原理与接口技术的理解。

一、实验器材与软件1. 硬件器材：计算机主机、外设设备2. 软件工具：操作系统、编程软件二、实验步骤及结果分析1. 实验1：计算机开机自检在实验中，通过开机启动计算机，观察计算机进行自检的过程。

根据显示屏上的自检信息，可以判断计算机硬件的工作状态。

2. 实验2：串口通信测试在本实验中，通过串口通信实现计算机与外设设备之间的数据传输。

首先，将串口接口连接到计算机主机，然后进行相应的设置，包括波特率、数据位、停止位和校验位等。

在实验中，通过编写相应的程序，实现计算机与外设设备之间的数据交互。

通过观察实验结果，判断串口通信是否正常。

3. 实验3：并口通信测试本实验旨在通过并行口通信实现计算机与外设设备之间的数据传输。

首先，将并行口接口连接到计算机主机。

然后，根据实验要求进行相应的设置，包括数据总线的宽度、传输模式等。

通过编写程序，实现计算机与外设设备之间的数据交互。

观察实验结果，判断并口通信是否正常。

4. 实验4：USB接口测试在本实验中，通过USB接口实现计算机与外设设备之间的数据传输。

首先，将USB接口连接到计算机主机。

然后，在计算机中安装相应的驱动程序。

通过编写程序，实现计算机与外设设备之间的数据交互。

观察实验结果，判断USB接口是否正常工作。

5. 实验5：网络接口测试本实验旨在通过网络接口实现计算机之间的数据传输。

首先，将计算机连接到局域网中的其他计算机。

然后，进行相应的设置，包括IP地址、子网掩码等。

通过编写程序，实现计算机之间的数据交互。

观察实验结果，判断网络接口是否正常工作。

三、实验总结通过本次实验，我对微机原理与接口技术有了更深入的了解，掌握了串口、并口、USB接口和网络接口等常用接口的使用方法。

通过实验的操作和分析，我对接口通信的原理和实现方式有了更详细的了解，对计算机与外设设备之间的数据传输有了更清楚的认识。

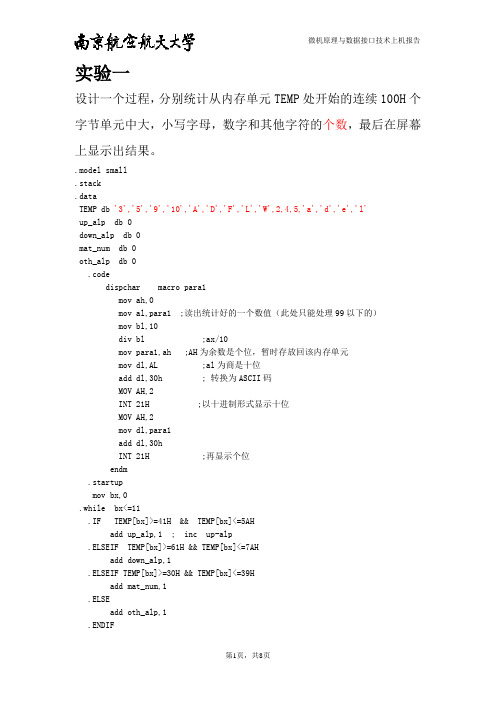

实验一设计一个过程，分别统计从内存单元TEMP处开始的连续100H个字节单元中大，小写字母，数字和其他字符的个数，最后在屏幕上显示出结果。

.model small.stack.dataTEMP db '3','5','9','10','A','D','F','L','W',2,4,5,'a','d','e','l'up_alp db 0down_alp db 0mat_num db 0oth_alp db 0.codedispchar macro para1mov ah,0mov al,para1 ;读出统计好的一个数值（此处只能处理99以下的）mov bl,10div bl ;ax/10mov para1,ah ;AH为余数是个位，暂时存放回该内存单元mov dl,AL ;al为商是十位add dl,30h ; 转换为ASCII码MOV AH,2INT 21H ;以十进制形式显示十位MOV AH,2mov dl,para1add dl,30hINT 21H ;再显示个位endm.startupmov bx,0.while bx<=11.IF TEMP[bx]>=41H && TEMP[bx]<=5AHadd up_alp,1 ; inc up-alp.ELSEIF TEMP[bx]>=61H && TEMP[bx]<=7AHadd down_alp,1.ELSEIF TEMP[bx]>=30H && TEMP[bx]<=39Hadd mat_num,1.ELSEadd oth_alp,1.ENDIFinc bx.ENDWdispchar up_alpdispchar down_alp dispchar mat_num dispchar oth_alp.exit 0End实验结果：05 0005 02实验二编一个程序，求出100以内的各个素数，并在屏幕上显示输出.model small.stack.dataDSEG SEGMENTcount dw 0;存放素数的个数sushu db 100 dup(?);存放素数msgsushu db 'all of sushu are:','$';显示素数的提示信息msgcount db 0dh,0ah,'count of sushu is:',0dh,0ah,'$';显示素数个数的提示信息DSEG ENDS.codeCSEG SEGMENTassume cs:CSEG, ds:DSEGMAIN PROC FAR ;主程序入口call jisuan;将100以内素数的个数存入COUNT单元中，素数的和存入SUM单元中，并将素数存入内存自SUSHU开始的单元中lea dx,msgsushu;显示素数的提示信息mov ah,9int 21hcall dispsushu;显示素数lea dx,msgcount;显示素数个数的提示信息mov ah,9int 21hcall dispcount;显示素数个数mov ah,1;按任意键退出int 21hmov ax, 4c00h ;程序结束，返回到操作系统系统int 21hMAIN ENDPjisuan proc nearmov ax, dsegmov ds, axlea di,sushumov bh,0mov bl,2;求从2到100的素数、素数个数、素数的和，BL从2到100变化next11:cmp bl,100ja tjmov dl,2;如果BL不能被DL从2到BL-1整除的话，则BL为素数next12:cmp dl,bljae next13mov ax,bxdiv dlcmp ah,0jz next14;整除则不是素数inc dljmp next12next13:inc count;是素数，则将个数加1mov [di],bl;是素数，则存入相应单元中inc dinext14:inc bljmp next11tj:retjisuan endpdispsushu proc nearlea si,sushumov cx,countnext21:mov ax,count;每行10个素数sub ax,cxmov bl,10div blcmp ah,0jnz next22mov dl,0dh;每行10个素数，行末加回车换行mov ah,2int 21hmov dl,0ahmov ah,2int 21hnext22:mov bl,[si];取出一个素数mov bh,0call disp10;以十进制形式输出mov dl,20h;每个素数之间加一个空格，便于区分mov ah,2int 21hcall delay;每输出一个素数都有数秒的停顿，延时子程序inc siloop next21retdispsushu endpdispcount proc nearmov bx,count;取出素数个数call disp10;以十进制形式输出retdispcount endpdisp10 proc near;该子程序的作用是将BX中的数以十进制形式输出push cxmov cx,1000dcall dec_divmov cx,100dcall dec_divmov cx,10dcall dec_divmov cx,1dcall dec_divpop cxretdec_div proc nearmov ax,bxmov dx,0div cxmov bx,dxmov dl,aladd dl,30hmov ah,2int 21hretdec_div endpdisp10 endpdelay proc near;该子程序的功能是延时push cxpush axmov ax,60000nextd1:mov cx,6000nextd2:loop nextd2dec axjnz nextd1pop axpop cxretdelay endpCSEG ENDSEND MAINend输出结果：all of sushu are:0002 0003 0005 0007 0011 0013 0017 0019 0023 0029 0031 0037 0041 0043 0047 0053 0059 0061 0067 0071 0073 0079 0083 0089 0097count of sushu is:0025实验三编一个程序，将内存中的字数组元素按升序排序DATA SEGMENTX DB -123 58 -10 0 20 135 99 1066DATA ENDSSTACK SEGMENT STACKDB 200 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACKSTART:MOV AX,DATAMOV DS,AXMOV CX,8LEA DI,XMOV SI,DI ;DI为X第一个元素地址 ADD SI,1 ;SI+1 为第二个元素地址PUSH SIPUSH DILP: MOV BX,CX ;BX控制内部循环次数 1LP1:MOV AL,[DI]CMP AL,[SI] ;比较DI和SI指向的元素的大小 JL LP2 ;DI指的数比SI小，跳到L4XCHG AL,[SI] ;比SI大，交换它们中的内容XCHG AL,[DI]DEC BX ;比过一次后，BX减1CMP BX,0JZ LP3 ;如果BX为0了，说明内部的循环结束MOV DI,SI ;如果BX不为0，SI和DI都移向下一个元素 ADD SI,1JMP LP1 ;跳到前面继续比较LP2: DEC BXCMP BX,0JZ LP3ADD SI,1ADD DI,1JMP LP1LP3: POP DI ;取出先前保存的首地址，进行下一次外部循环POP SILOOP LPMOV AH,2 ;准备打印结果MOV CX,9LEA BX,XLP4: MOV DL,[BX] ;这个循环用来打印出结果ADD DL,30HINT 21HINC BXLOOP LP4MOV AH,4CHINT 21HCODE ENDSEND START实验结果：-123 -10 0 20 58 99135 1066。

《微机原理与接口技术》上机报告系部：指导教师：学号：____________姓名：____________一、上机时间与地点2013年10月28日下午7,8节二、上机目的学习运用DEBUG软件观察寄存器，内存单元；练习数据传送指令。

三、上机内容运用轻松汇编软件上机调试程序；练习数据传送指令。

四、程序举例举例:MOV AL,10HMOV BL,11H完整程序举例如下DATA SEGMENTDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV AL,35HMOV BL,21HMOV AX,4C00HINT 21HCODE ENDSEND START五、调试过程在调试过程中没有出现错误。

六、运行结果经汇编，链接，执行步骤，执行程序。

七、收获与改进通过本次上机练习，了解了汇编软件轻松汇编的安装与应用，学习了数据传送指令的正确使用。

一、上机时间与地点2013年10月28日晚上9,10节二、上机目的熟悉编辑源程序，汇编，链接，执行四个步骤，并验证相关程序三、上机内容练习SUB指令的应用四、程序举例STACKS SEGMENT STACKDW 128 DUP(?)STACKS ENDSDATAS SEGMENTV AR1 DW 7654HV AR2 DW 2345HRESULT DW ?DATAS ENDSCODES SEGMENTASSUME CS:CODES,DS:DATASSTART: MOV AX,DATASMOV DS,AXMOV AX,V AR1SUB AX,V AR2MOV RESULT,AXMOV AX,4C00HINT 21HCODES ENDSEND START五、调试过程刚开始编译时出现了错误，经观察是在使用数据传送指令MOV 时，因疏忽输错了指令字母从而导致了编译错误，经更改调试之后编译成功。

《微机原理》上机实验报告1.比较AL,BL,CL中带符号数的大小，将最小的数放于AL中（用JG转换）。

1）流程图2）代码：data segmentd1 db 33hd2 db 23hd3 db 84hdata endscode segmentassume cs:code,ds:data start:mov ax,datamov ds,axmov al,d1mov bl,d2mov cl,d3cmp bl,aljg bbbxchg bl,albbb: cmp cl,almov ah,4chint 21hcode endsend start2.比较buffer开始10个数中最大的偶数，将其存入AL中。

1）流程图2）代码：data segmentbruffer db 54h,48h,26h,46h,37h,49h,62h,55h,79h,16h data endscode segmentassume cs:code,ds:databegin:mov ax,datamov ds,axlea si,bruffermov cx,9mov al,[si]test al,01hjnz nextinc siag: test byte ptr[si],01h ； byte和ptr中间有空格 jnz nextcmp al,[si]jnc nextmov al,[si]next: inc sidec cxjnz agtest al,80h ；测试低位的正负值jz llmov ah,0ffh ；负值用补码表示ll: mov ah,0 ；为正值高位赋0mov ah,4chint 21hcode endsend begin3.将两个32位数相乘。

12）代码：data segmentd1 dd 12345678hd2 dd 87654321hd3 dw ?,?,?,? ；dw不能用“？”data endscode segmentassume cs:code,ds:datastart: mov ax,datamov ds,axmov bx,d3lea si,d1lea di,d2mov ax,[si]mul word ptr[di]mov [bx],axmov [bx+2],dxmov ax,[si+2]mul word ptr[di]add [bx+2],axadc [bx+4],dxadc word ptr[bx+6],00hmov ax,[si]mul word ptr[di+2]add [bx+2],axadc [bx+4],dxadc word ptr[bx+6],00hmov ax,[si+2]mul word ptr[di+2]add [bx+4],axadc [bx+6],dxadc word ptr[bx+8],00hmov ah,4chint 21hcode endsend start4.将（DX，AX）中32位无符号数左移四位，低四位用0填补，高四位存入CH的低四位中。

《微机原理与接口》课程上机操作实验报告姓名：王自胜学号： 12212162指导教师：付文秀时间： 2014年12月I/O地址译码与交通灯控制实验一、实验目的通过并行接口8255实现十字路口交通灯的模拟控制,进一步掌握对并行口的使用。

二、实验内容如图5-3，L7、L6、L5作为南北路口的交通灯与PC7、PC6、PC5相连，L2、L1、L0作为东西路口的交通灯与PC2、PC1、PC0相连。

编程使六个灯按交通灯变化规律燃灭。

十字路口交通灯的变化规律要求：（1）南北路口的绿灯、东西路口的红灯同时亮3秒左右。

（2）南北路口的黄灯闪烁若干次，同时东西路口的红灯继续亮。

（3）南北路口的红灯、东西路口的绿灯同时亮3秒左右。

（4）南北路口的红灯继续亮、同时东西路口的黄灯亮闪烁若干次。

8255动态分配地址:控制寄存器： 0EC0BHA口地址： 0EC08HC口地址： 0EC0AH （5）转（1）重复。

三、程序流程图四、程序清单DATA SEGMENTX DB ?DATA ENDSSTACK1 SEGMENT STACKDW 100H DUP(0)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1 START: MOV AX,DATAMOV DS,AX;---------------INIT---------------- MOV DX,0EC0BH ;写控制字MOV AL,80HOUT DX,ALL3: MOV DX,0EC0AHMOV AL,24H ;南北绿灯，东西红灯亮OUT DX,ALCALL DELAYCALL DELAY ;长延时，3s左右CALL DELAYCALL DELAYCALL DELAYCALL DELAYCALL DELAYMOV BL,8MOV AL,04HL0: XOR AL,40H ;南北黄灯闪，东西红灯亮OUT DX,ALCALL DELAY ;延时CALL DELAYDEC BL ;闪烁几次JNZ L0CALL DELAYMOV AL,81H ;南北红灯亮，东西绿灯亮OUT DX,ALCALL DELAYCALL DELAYCALL DELAY ;长延时，3s左右CALL DELAYCALL DELAYCALL DELAYCALL DELAYMOV BL,9MOV AL,80HL1: XOR AL,02H ;南北红灯亮，东西黄灯闪OUT DX,ALCALL DELAY ;延时CALL DELAYDEC BLJNZ L1 ;闪烁几次CALL DELAYMOV DL,0FFHMOV AH,06HINT 21HJZ L3 ;六号功能判断若无字符输入ZF=1继续循环;------------------------------MOV AH,4CHINT 21H;-----------延时函数------------DELAY : PUSH CXPUSH DXMOV CX,1FFFHLOP1: MOV DX,0FFFFHLOP2: DEC DXJNZ LOP2LOOP LOP1POP DXPOP CXRETCODE ENDSEND START可编程定时时钟/计数器（8253）一、实验目的掌握8253的基本工作原理和编程方法。

微机原理与接口技术实验报告实验一，微机原理实验。

1. 实验目的。

本实验旨在通过对微机原理的实验，加深学生对微机原理相关知识的理解，提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括微机原理的基本知识、微处理器的结构和功能、微机系统的总线结构、存储器与I/O接口。

3. 实验步骤。

（1）了解微机原理的基本知识，包括微处理器的分类、功能和工作原理。

（2）学习微机系统的总线结构，掌握总线的分类、功能和工作原理。

（3）了解存储器与I/O接口的基本概念和工作原理。

（4）进行实际操作，通过实验板进行微机原理实验，加深对微机原理知识的理解。

4. 实验结果。

通过本次实验，我深刻理解了微机原理的基本知识，掌握了微处理器的结构和功能，了解了微机系统的总线结构，以及存储器与I/O接口的工作原理。

通过实际操作，我对微机原理有了更深入的认识，提高了自己的动手能力和实验技能。

实验二，接口技术实验。

1. 实验目的。

本实验旨在通过对接口技术的实验，加深学生对接口技术相关知识的理解，提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括接口技术的基本知识、接口电路的设计与调试、接口技术在实际应用中的作用。

3. 实验步骤。

（1）了解接口技术的基本知识，包括接口的分类、功能和设计原则。

（2）学习接口电路的设计与调试，掌握接口电路设计的基本方法和调试技巧。

（3）了解接口技术在实际应用中的作用，包括各种接口的应用场景和实际案例。

（4）进行实际操作，通过实验板进行接口技术实验，加深对接口技术知识的理解。

4. 实验结果。

通过本次实验，我深刻理解了接口技术的基本知识，掌握了接口电路的设计与调试方法，了解了接口技术在实际应用中的作用。

通过实际操作，我对接口技术有了更深入的认识，提高了自己的动手能力和实验技能。

总结。

通过微机原理与接口技术的实验，我对微机原理和接口技术有了更深入的理解，提高了自己的动手能力和实验技能。

希望通过今后的学习和实践，能够更加深入地掌握微机原理与接口技术的知识，为将来的工作和研究打下坚实的基础。

微机原理与接口技术实验报告微机原理与接口技术实验报告一、引言微机原理与接口技术是计算机科学与技术专业中的一门重要课程，通过学习该课程可以了解计算机硬件的基本原理和接口技术的应用。

本实验报告旨在总结和分析我们小组在该课程中进行的实验内容和实验结果，以及对所学知识的理解和应用。

二、实验目的本次实验的主要目的是通过实际操作，深入理解微机原理和接口技术的相关知识，掌握计算机硬件的基本原理和接口技术的应用方法。

具体实验目标如下：1. 熟悉计算机硬件的基本组成和工作原理；2. 学习并掌握接口技术的基本原理和应用方法；3. 能够使用接口技术实现不同设备之间的数据传输和通信。

三、实验内容本次实验主要包括以下几个方面的内容：1. 计算机硬件的基本组成和工作原理：通过拆解和组装计算机主机，了解主板、CPU、内存、硬盘等硬件组件的作用和相互连接方式，以及计算机的工作原理。

2. 接口技术的基本原理和应用方法：学习串口、并口、USB等接口的工作原理和应用场景，了解不同接口的特点和使用方式。

3. 使用接口技术实现数据传输和通信：通过编写程序和使用相应的接口设备，实现计算机与外部设备之间的数据传输和通信，如串口通信、并口通信等。

四、实验过程与结果在实验过程中，我们首先进行了计算机硬件的拆解和组装实验，通过拆解主机并观察各个硬件组件，深入了解了计算机的内部结构和工作原理。

然后，我们学习了串口和并口的基本原理和使用方法，并通过实际操作进行了串口和并口通信的实验。

最后，我们使用USB接口实现了计算机与外部设备之间的数据传输和通信。

在实验中，我们成功地通过串口实现了计算机与打印机之间的数据传输和通信，实现了打印机的控制和数据输出。

同时，我们还通过并口实现了计算机与外部设备之间的数据传输和通信，成功地控制了外部设备的运行和数据输入。

此外，我们还成功地使用USB接口实现了计算机与移动存储设备之间的数据传输和通信，实现了文件的读写和存储。

微型计算机原理与接口技术
实验报告书
班级155302 学号15530232 姓名高文俊
RESET ENDP
CODE ENDS
END BEG
三．上机结果及分析
我初步掌握了对系统定时源1CH中断进行计时实现长时间定时的方法，复习了DOS系统I/O功能的调用，并学会了BIOS键盘输入01H号功能的调用，对汇编程序的设计有了进一步的理解未来汇编只能在32位操作系统中才能更高的运行，不会轻易的出现错误，好在最后我也实现了我的实验目的，完成了用户登录的要求，完善了实验结果，而我自己对于错误密码也有一定程度的反应。

签名高文俊
时间：2017年5月31日。
