带热回收的水冷螺杆式冷水机组

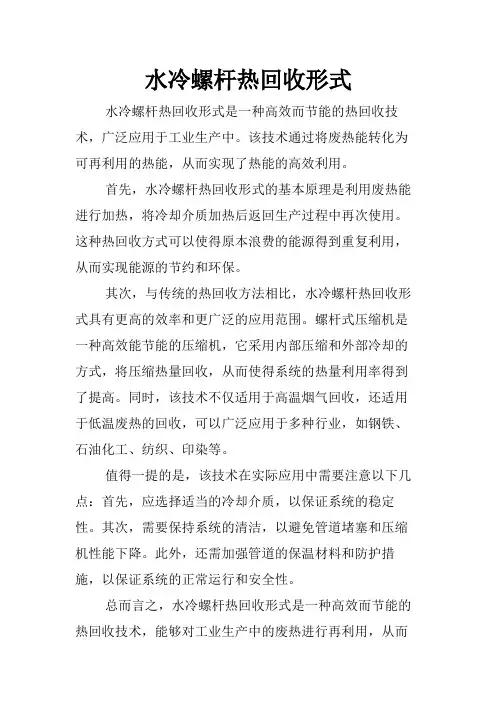

水冷螺杆热回收形式
水冷螺杆热回收形式是一种高效而节能的热回收技术，广泛应用于工业生产中。

该技术通过将废热能转化为可再利用的热能，从而实现了热能的高效利用。

首先，水冷螺杆热回收形式的基本原理是利用废热能进行加热，将冷却介质加热后返回生产过程中再次使用。

这种热回收方式可以使得原本浪费的能源得到重复利用，从而实现能源的节约和环保。

其次，与传统的热回收方法相比，水冷螺杆热回收形式具有更高的效率和更广泛的应用范围。

螺杆式压缩机是一种高效能节能的压缩机，它采用内部压缩和外部冷却的方式，将压缩热量回收，从而使得系统的热量利用率得到了提高。

同时，该技术不仅适用于高温烟气回收，还适用于低温废热的回收，可以广泛应用于多种行业，如钢铁、石油化工、纺织、印染等。

值得一提的是，该技术在实际应用中需要注意以下几点：首先，应选择适当的冷却介质，以保证系统的稳定性。

其次，需要保持系统的清洁，以避免管道堵塞和压缩机性能下降。

此外，还需加强管道的保温材料和防护措施，以保证系统的正常运行和安全性。

总而言之，水冷螺杆热回收形式是一种高效而节能的热回收技术，能够对工业生产中的废热进行再利用，从而
实现了能源的可持续利用，对促进环保事业和经济发展都有着积极作用。

在今后的工业生产中，我们应积极推广和应用该技术，以推动可持续发展的进程。

热回收水冷螺杆冷水机组设备工艺原理热回收水冷螺杆冷水机组是一种新型的节能环保设备，其能源效率较高，采用该设备可以有效降低企业的能源消耗和污染排放。

本文将为您介绍该设备的工艺原理。

一、基本原理热回收水冷螺杆冷水机组是一种利用空气或水等自然资源作为热源，制冷时回收热量再利用的新型制冷设备。

该设备采用螺杆制冷技术，具有高效能、省电、寿命长等优点。

二、设备组成热回收水冷螺杆冷水机组由以下几个部分组成：1.螺杆压缩机：将制冷剂压缩，使其气体温度升高，压缩机是整个制冷循环中功率最大、质量最关键的部分。

2.热交换器：通过热交换器，热源与蒸发器中的制冷剂进行换热，并回收热源的余热。

热源可以是空气、水或者蒸汽等。

3.冷凝器：将蒸发器中的制冷剂所吸收的热量释放到冷却水中，使制冷剂流变成液态再循环使用。

4.膨胀阀：调节制冷剂的流量和压力。

三、工艺流程热回收水冷螺杆冷水机组的工艺流程如下：1.制冷剂经过蒸发器，蒸发器中的制冷剂吸收热量。

2.制冷剂从蒸发器流向螺杆压缩机，螺杆压缩机将制冷剂压缩，从而提高其温度和压力。

3.压缩后的制冷剂从螺杆压缩机流向热交换器，与热源进行换热，回收热源的余热。

4.经过热交换器后的制冷剂流向冷凝器，将所吸收的热量释放给冷却水，使制冷剂变成液态。

5.液态制冷剂经过膨胀阀，流入蒸发器，循环制冷。

四、技术优势相较于传统的空调和冷水机组，热回收水冷螺杆冷水机组有着以下的技术优势：1.高效能：同等条件下，节能20%-50%以上，制冷量与二次水的温度差低于3℃，运行稳定可靠性高。

2.低噪音：不会产生明显的振动和噪音，适用于有高要求的场所。

3.环保：制冷剂采用环保型的制冷剂，无氯制冷剂，避免对大气和地球造成污染；将热源的余热再利用，降低能源消耗。

4.适应性强：可以适应各种复杂的工况环境，比如高湿、低温、强电磁等。

以上就是热回收水冷螺杆冷水机组设备工艺原理的简单介绍，相信这种新型的节能环保设备将会在未来的制冷行业中占据重要地位。

螺杆式全热回收冷水机组的工作原理稿子一：嘿，亲爱的朋友们！今天咱们来聊聊螺杆式全热回收冷水机组的工作原理，这可有趣啦！你知道吗，这螺杆式全热回收冷水机组就像是一个超级厉害的魔法师。

它的核心部件螺杆压缩机，那可是大功臣！这压缩机就像个大力士，不断地把制冷剂气体吸进来，然后用力压缩。

冷凝器呢，就像个冷静的小伙伴，把制冷剂的热量给带走，让它们慢慢冷静下来，变成液体。

然后呀，制冷剂液体经过节流阀，就像通过一个小小的关卡，压力降低，温度也降低了。

这低温的制冷剂液体就欢快地跑到蒸发器里啦，在蒸发器里，它们就像快乐的小精灵，吸收周围的热量，让周围的空气或者水变冷，这就是我们需要的冷水啦！最神奇的是，这全热回收的部分哟！在机组运行过程中，产生的热量不是白白浪费掉，而是被巧妙地收集起来，再次利用，是不是超级棒！怎么样，朋友们，是不是觉得这螺杆式全热回收冷水机组很厉害呀！稿子二：亲爱的小伙伴们，今天咱们来唠唠螺杆式全热回收冷水机组的工作原理，保证让你大开眼界！想象一下，这螺杆式全热回收冷水机组就像一个勤劳的小蜜蜂，不停地工作着。

先来说说它的心脏——螺杆压缩机。

这小家伙可努力啦，不停地把制冷剂气体吸进来，然后拼命挤压，就像在给气体做“瘦身运动”，让它们变得又热又有压力。

接着，被压缩的制冷剂热气呼呼地跑到冷凝器里。

冷凝器就像一个大空调，把热气的温度降下来，让它们变成凉凉的液体。

然后呢，这些液体通过节流阀，就像是从一个狭窄的通道挤过去，压力变小，温度也更低了。

到了蒸发器，哇哦，这里可热闹啦！低温的制冷剂液体开始大口大口地吸收周围的热量，把周围变得冰冰凉，冷水就这样产生啦。

但这还不是最牛的，重点来啦！全热回收这部分简直太妙啦！机组工作时产生的那些多余的热量，都被聪明地收集起来，一点儿都不浪费。

就好像是在变废为宝，把原本可能跑掉的能量都抓回来，为我们服务。

是不是觉得很神奇，很不可思议？好啦，这就是螺杆式全热回收冷水机组的工作原理，是不是很有趣呀？。

附件关于冷水机组热回收技术的说明1、热回收的原理及介绍背景资料在酒店、宾馆、医院、浴足、桑拿等场所，既需要热水供应，又要制冷空调。

一方面要用燃煤/燃气锅炉生产热水，另一方面要用冷却塔（或地下水、风冷风机等形式）把空调在制冷过程中产生的冷凝热散失到大气中，产生污染的同时浪费能源。

热水与制冷空调两套方案相互独立，致使制冷空调的余热得不到充分利用，甚是可惜！空调压缩机产生的冷凝热量等于空调系统从制冷空间吸收总热量加上压缩机的发热量，约为制冷量的115%以上。

目前绝大部分的空调设计，这部分的热量不但没有利用，还要消耗水泵、冷却塔、风冷风机等动力电能，将这部分热量排到大气环境（或地下环境）中去。

如果把这一部分热量利用起来，变废为宝，免费获取生活热水，实现空调系统的单向能耗，双向输出，在制冷的同时又产生热水，岂不美哉。

冷水机组热回收技术介绍常规制冷空调用压缩机的出口处的制冷剂温度在65℃~95℃之间，冷凝管的表面热的烫手，空调热回收技术就是利用这部分的冷凝废热资源，来产生热水的。

1.2.1部分热回收如下图：蒋海洋31部分热回收设计原理制冷剂温度变化曲线冷却水温度变化曲线温度时间热水温度变化曲线排气过热段冷凝器冷凝段40度65度30度35度30度50度热回收量高达25%热回收器冷凝器部分热回收（100%+30%的换热铜管）双管束换热器：制冷剂侧共用一个回路，水侧上下分层。

蒸发热回收装冷凝压缩膨胀出水进水出水进水水水夏季：提供用户免费的生活热水．2全部热回收全热回收（100％+100%的换热铜管） 双管束冷凝器：制冷剂侧共用一个回路，水侧左右分层。

2、热回收量热回收温度一般不高于60℃ 对于水冷螺杆机组的部分热回收量① R22机组： 60度热水，回收量最大10%； 55度热水，回收量最大15%；50度热水，回收量最大30%；45度热水，回收量最30℃45℃制冷剂℃℃冷却水大50% 。

②R134a机组：60度热水，回收量最大8%；55度热水，回收量最大14%；50度热水，回收量最大29%；45度热水，回收量最大50%。

目录珠海格力电器简介.................................................................................................................................质量体系..................................................................................................................................................制造商资格声明.....................................................................................................................................设计方案.........................................................................................................................................一、空调计算参数........................................................................................................................二、空调使用区域设计负荷......................................................................................................三、空调系统设计说明及设备选型.........................................................................................四、产品概述 ................................................................................................................................五、格力中央空调施工方案......................................................................................................六、售后服务承诺书 ...................................................................................................................七、湖南螺杆机部分用户 ........................................................................................................珠海格力电器简介珠海格力电器股份有限公司是目前全球最大的集研发、生产、销售、服务于一体的专业化空调企业，“格力”空调是中国空调行业唯一的“世界名牌”。

第二章 LH系列螺杆式水冷冷水机组(R22)一、产品概述1、产品特点：在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，还可以选择附加热回收功能，在制冷运行的同时，可免费提供最高55℃的生活热水，不附加消耗能源。

在名义工况下的制冷量范围为：190～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。

1）高效节能◆采用满液式蒸发方式A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。

B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。

C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。

D、热回收时利用制冷产生的余热制取热水，能源利用效率更高，减少了能源消耗和对环境的热污染。

E、热回收器内置于壳管冷凝器中，不附加占用空间，外形简洁美观。

F、热回收器内采用高效换热铜管，抗腐蚀性能强，保证生活热水的清洁卫生。

◆新型节流A、自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。

B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。

C、机组的部分负荷效率始终保持最高，运行范围更宽。

获取中国首批冷水机组节能认证证书◆多机并联、部分负荷效率更高A、由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。

B、部分负荷综合值（IPLV）真实有效反映部分负荷的性能指标。

C、格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立运行，部分负荷运行时效率更高，IPLV值可高达7.5。

部分负荷效果图◆容量调节与机组负荷匹配A、可根据用户需求进行有级或无级容量调节。

B、压缩机在最小负荷位置启动，可对制冷量进行无级调节。

C、无级滑阀调节强制输气，与实际负荷完全匹配。

热回收型螺杆式冷水机组设备工艺原理随着人们生活水平和技术不断提高，对于生活和工业节能、环保的要求也越来越高。

而冷水机组在节能方面能够起到重要的作用。

热回收型螺杆式冷水机组设备工艺原理是一种应用较为广泛的节能型冷水机组系统，其能够更好地满足不同环境下的冷却需求。

一、热回收型螺杆式冷水机组概述热回收型螺杆式冷水机组是一种通过热回收技术，将冷却的热水再次利用来提高冷却效率的冷水机组。

它是螺杆式冷水机组的一种，具有节能、环保、高效等特点，在空调系统中应用越来越广泛。

螺杆式冷水机组最初用于工程机械，作为压缩空气、水冷却系统的动力源。

差不多在1990年代的几年间，螺杆式制冷机应用于商业建筑冷却系统，逐渐代替容积式的制冷机。

二、热回收型螺杆式冷水机组工艺原理热回收型螺杆式冷水机组的工艺原理在于充分回收和利用冷凝排出的热量，降低冷却系统能耗。

其工艺原理大致分为以下几个方面。

1、机组组成和工作原理热回收型螺杆式冷水机组由压缩机、冷凝器、膨胀阀、蒸发器等主要部件组成。

其工作原理是：制冷系统中的制冷剂通过蒸发器进行蒸发和吸热制冷，然后通过压缩机进行压缩，最后通过冷凝器冷却并凝结，形成冷水循环供热回收使用。

2、暖气匹配与控制原理在冬季的时候，机组可通过水阀恰当的调节，将热水输送至室内供暖。

此时，制冷剂和冷却水在热交换器内进行交换，供暖时水温较高，因此可更好的发挥能耗效益。

3、机组排水再利用原理机组的主要原则是能够自给自足，因此在排水时会将热回收。

一方面，降低了散热量及水消耗量，延长了机组的使用寿命；另一方面，也能够帮助企业减少能耗，节约资源。

三、热回收型螺杆式冷水机组的优点热回收型螺杆式冷水机组相较于普通的冷水机组有以下优点。

1、节能环保机组能够回收导致散失的热量，发挥能量最佳效益，减少了企业能源消耗和二氧化碳排放量，达到良好的环保效益。

2、适应性强该机组在加热和冷却两种状态下能够工作，保证了机组的灵活应对能力，让企业可以调整环境适应各自的需求。

顿汉布什螺杆式冷水机组参数
顿汉布什螺杆式冷水机组有多种型号，其参数会因型号和应用场景的不同而有所差异。

以顿汉布什水冷全封闭螺杆冷水机组（超高效系列）为例，其部分参数如下：- 制冷量：206-2293kW；
- 蒸发器出水温度：7°C（44.6F）；
- 蒸发压力：0.227-0.262MPa（33-38psi）；
- 冷凝压力：0.81-0.915MPa（117-133psi）；
- 电压：400V±10%；
- 机组特点：采用HFC-134a环保制冷剂；高效内置油分，确保回油顺畅；全封闭双螺杆压缩机，免维护；多重保护，自动监测，保证机组的安全及稳定；
- 可选功能：部分热回收、全热回收。

如需了解更多顿汉布什螺杆式冷水机组参数信息，建议咨询相关专业人士或查询产品官方资料。

克莱门特CSRH水冷螺杆式冷水机组(R22)机组介绍：CSRH水冷螺杆式冷水机组是克莱门特"银河星"系列中高性价比产品，秉承"节能减排"的理念，除能制取空调用冷水外，机组采用独特的热回收技术，把制冷同时需要排放出去的冷凝热加以利用，生产生活热水，有效利用废热，同时可提供双工况（制冷/冰蓄冷）机组实现一机多用，体现节能。

基本参数：系列规格：28个制冷量范围：150～3000kW制冷剂：R22，可提供采用R407、R404a机组■ 型号分类B 标准机组适用于一般场合EX 效率增强型适用于机组效率性能要求较高的场合ST 低温型适用于蓄冰空调或工艺冷却的场合适应范围■ 制冷工况：冷却水进出口温度：12/7℃冷却水进出口温度：30/35℃■ 热回收工况：热水回收进出口温度：40/45℃机组特点：■ 多种应用场合既有应用于一般中央空调场合的标准冷水机组，又有余热利用的部分热回收冷水机组和全部的热回收冷水机组，还有用于冰蓄冷的双工况机组，满足用户的各种需要。

采用盐水或乙二醇溶液作载冷剂，机组还可以输出-10～12℃的工艺冷水，满足工艺空调和工艺冷却的需要。

小到几百平米、大到几万平米的空调，均可采用该系列水冷螺杆冷水机组。

■ 半封闭螺杆压缩机半封闭双螺杆压缩机阴阳螺杆啮合比为6∶5，由特殊冷冻油润滑的轴承支撑，适度的啮合比既能提高制冷量，又能保证螺杆转动的均衡性。

螺杆压缩机转子坚固耐用，机组对湿工况不敏感，在变工况下运行安全。

螺杆压缩机的零部件数量仅为往复压缩机的1/10，工作可靠，维修简单。

压缩机运行部件少，电机直接传动，连续压缩，压力波动少，因而噪音低，振动小，故障率低。

压缩机自带容调电磁阀、电机保护器、油分离器和油位视镜，操作简单，维修方便。

压缩机内置高效油分离装置确保充分回油润滑，进入换热器的润滑油很好，有效提高换热器的换热能力。

■非对称结构蒸发器（专利技术）换热效率高性能超群：蒸发器均为克莱门特生产的国际专利产品独特的不对称结构、优质的材料、特殊的制造工艺；采用小管密排的形式（对于能效要求高的产品还采用双面加强的螺纹管）,超强的稳定性和高能效比,保证蒸发过程中制冷剂的流速均匀，加大了制冷剂流动的扰动，提高换热能力，加强回油效果。

新螺杆式热回收冷水机组应用编者按：作者围绕空调节能，减少空调热能消耗及相应的温室气体排放这一专题，推介一种新型冷水机组热回收方式，概念及其系统形式、控制原理、性能评价系数、适用机型等。

并提出了这一新型冷水机组热回收方式对恒温恒湿和同时制冷制热空调领域的适用性及所具有的节能意义，开辟空调节能新领域。

1.引言随着经济的日益发展和人类生活水准的不断提高，空调的应用也越来越普及。

而空调在适应经济发展和满足人类需求的同时，也给人类带来了巨大的能源消耗负担和其他如温室效应等负面影响，因此，减少空调的能源消耗，寻求空调可持续发展之路，已成为空调设计所面临的一个重要和首要的问题。

在论述本文的内容以前，有必要对空调的能耗进行分类，并对已有的空调节能技术也作一些分类比较。

2.空调能耗的分类空调制冷要使用电力或蒸汽；空调水、气输送要消耗电力；冬季空调要使用电力或油、煤等自然能源，不同的季节、不同的空调系统有不同的能耗。

但就分类而言，可归结分为两类：电力消耗和热能消耗。

而电力消耗最总仍可归结为热能消耗（自然能发电除外），因此，从环保的角度来看，空调的所有能耗均为热能消耗，都有CO2温室气体的排放代价。

具体来看，空调系统中，所有电力驱动设备，都存在电力消耗；各种锅炉、溴化锂冷水机组等则存在热能消耗,在一般情况下，夏季空调，除溴化锂制冷机组以外，均以电力消耗为主；冬季空调，则以热能消耗为主，但同时存在电力消耗。

各种气源、水源、地源空调系统仅消耗电力。

3.空调节能技术分类和比较作为对空调节能技术不断探索的回报,在空调设计中,已有很多成熟的技术和相关的产品可运用。

具体可分为三种类型:3.1 节省型：通过追求高效率,优化系统和加强自动控制的运用，来节省空调运行能耗,减少或避免能源浪费，从而节省能源。

如：选用高效率产品，优化系统配置，采用变风量或变水量、二次回风等节能系统及其他运行控制节能技术等。

就其节省的能耗而言，既节省空调动力消耗，也节省一些空调热能消耗。
