B 系列模块式风冷冷（热）水机组控制系统指南珠海格力电器股份有限公司GREE ELECTRIC APPLIANCES INC. OF ZHUHAI 目 录● 系统简介 (1)● 控制对象 (1)● 电源控制柜 (1)● 机组接线 (2)● 机组调试及试运行 (2)● 机组开、关机 (4)● 显示板概述………………………………………………………………….………..5 ● 显示板控制面板………………………………………………………………………5®●显示板操作说明 (6)1．机组的开/关 (6)2．默认主页菜单 (6)3．主控制菜单 (6)3．1用户设置 (7)3．2模块查看 (8)3．3参数设定 (10)3．4版本信息 (11)●菜单结构（不带远程接口） (11)●菜单结构（带远程接口） (12)●显示板拨码开关的设置（带远程接口） (12)●附图一主模块与子模块之间的联网方法和接线示意图 (13)●附图二机组电控柜接线原理图 (14)●附图三机组电源控制柜元器件布局示意图 (15)●系统简介模块式风冷冷（热）水机组的控制系统，是由一个主模块控制器和最多七个子模块控制器通过联网组成，机组在主模块控制器的统一控制下，实现智能化控制与管理，具有以下几个特点：1.高可靠性的硬件资源，保证控制系统长期可靠地正常运行；2.模块化组态形式，适应不同用户多种形式使用；3.智能化控制软件，实现机组最优节能运行；4.齐全、快速的故障自诊断功能，保护机组安全运转；5.简便、实用的全中文操作界面，方便用户日常使用与维护；6.功能强大，能控制水泵、辅助电加热，冬天时具备自动防冷水冻结功能。
7.显示板可进行远程控制。
●控制对象模块式控制系统的控制对象是一至八台冷（热）水机组模块。
每个模块控制器控制对象包括：二台压缩机、二个四通阀（热泵）、二台冷凝风机；主模块控制器还可控制一台水泵和两个辅助电加热器。
注：控制水泵和辅助电加热器的交流接触器用户自备，控制器只提供水泵和辅助电加热器的控制信号输出（~220V）。
格力模块机空调投标书模板格力中央空调方案书投标单位:日期:联系方式目录一、工程概况二、编制依据三、气象条件四、冷负荷估算五、设备选型六、设备的技术特点七、售后服务承诺八、单位资质文件九、单位业绩十、投标报价一、工程概况, 建筑共分为三部分: 办公楼、小学部、教学楼( 分为东西楼) , 面积约分别为4800平方米、2300平方米、7000平方米, 建筑主要功能教师办公、教学等。
原建筑无空调供冷。
楼体结构为砖混结构, 楼板为空心预制楼板, 墙体及建筑维护结构无保温层, 不属节能建筑( 建筑结构耗能大) 。
二、编制依据●中华人民共和国《节约能源法》●中华人民共和国建设部《民用建筑节能管理规定》●国家标准《采暖通风与空气调节设计规范》( GB50019- )●行业标准《民用建筑设计通则》GB 50352－●《实用供热空调设计手册》( 陆耀庆著, 中国建筑工业出版社)●《空气调节设计手册》( 电子工业部第十设计研究院主编, 中国建筑工业出版社)●《民用建筑采暖通风设计技术措施》( 中国建筑设计研究院主编)●《建筑设备专业设计技术措施》( 北京市建筑设计研究院, 中国建筑工业出版社)三、气象条件石家庄市位于河北省中西部, 属华北平原的一部分。
该区属暖温带半湿润季风气候。
冬季多偏北风, 寒冷干燥; 夏季多偏南风, 炎热潮湿。
多年年平均气温11℃, 七八九月份温度最高, 平均35℃, 一月份最冷, 平均-5.5℃, 年平均降雨量625mm。
石家庄市正定典型年逐日室外气象参数统计图示:石家庄市正定最冷月温度分布图:四、 负荷估算 4.1 设计计算参数 空调室外计算参数:夏季大气压力: 1004.8hpa, 冬季大气压力: 1026.6hpa;夏季室外通风计算干球温度: 29℃, 夏季室外空调计算干球温度: 35℃; 夏季室外空调计算湿球温度: 26.9℃, 冬季室外空调计算干球温度: -11℃ 室内设计计算参数:夏季: 室内设计温度t=24-29℃; 室内相对湿度φ≤60%;冬季: 室内设计温度t=18-22℃;4.2 冷热负荷估算冷量负荷值:根据甲方现有楼房及外围护等情况的现状, 我单位的设计单位面积冷负荷暂估值为: 150W/M2, 您单位的房屋建筑面积为3600 M2、房屋的空调使用面积约为2800 M2。
第二章MR系列热回收模块式风冷冷（热）水机组
一产品概述
1、机组简介
LSR－□/RS□SAS机组是由多台风冷冷热水模块单元组合而成的空调热水机组。
各单元模块的形式、性能可以完全相同，也可以不同。
机组可由1~8个模块组合而成，从而形成热水制热量在70～560 kW范围的多种规格的空调热水机。
格力MR系列热回收模块式风冷冷（热）水机组具有五种工作模式
制冷＋热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热回收换热器后热量在里面全部回收后，制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，经蒸发器的冷媒水被冷却，而被送入空调区域。
制热+热水循环模式：制空调热水和生活热水交替进行，压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，部分时间在热回收换热器中回收，部分时间在制热换热器中制热水，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，通过交替进行实现了制热+热水功能。
制冷循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，在冷凝器（风冷式换热器）中向环境散热，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，经蒸发器的冷媒水被冷却，而被送入空调区域。
制热循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经四通阀后直接进入壳管换热器中向冷媒水放出热量，从而产生制热效果，被冷凝后的制冷剂液体流经膨胀阀节流降压，在风冷式换热器中吸收环境的热量而蒸发，再吸入压缩机构成热泵循环。
制热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热回收换热器后热量在里面全部回收后，制冷剂液体经膨胀阀节流降压流入蒸发器（风冷式换热器），在风冷式换热器中吸收环境的热量而蒸发，再被压缩机吸入压缩，开始了新的循环。
格力空调热水机结构紧凑、外形尺寸小、起吊费用低。
风冷式设计为用户节省了冷却塔、冷却水泵等工程
投资。
机组采用最新型的全中文微电脑控制系统对机组的运行进行智能化控制，最新型的全中文微电脑控制系统能自动地按照负荷的大小启动相应台数的单元模块，使负荷从最小到最大的变化过程中，可实现多级能量调节及单元模块间负荷的均匀分配，机组的输出与负荷均能保持最佳匹配，真正达到了最佳节能运行。
格力空调热水机组广泛用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、大型群居宿
舍楼及厂房等各类建筑物，尤其对噪声和周围环境有较高要求、不允许安装锅炉、不易安装冷却塔等特殊场合，格力空调热水机组是最佳选择。
2、产品特点
高效节能：由于机组具备热回收功能，且在低水温时能够实现100％热回收，回收量大，机组制冷全热
回收时的综合能效比可以达到6.0以上。
◆任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组
通讯，协调整个系统按需工作。
这是格力中央空调专利技术之一，其他厂家的产品只能以固定机
组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。
◆热气直通结构：蒸发器底部直通高温排气，既可以防止蒸发器底部融霜水结成冰，又可以加强蒸发
器在低温工况下的蒸发量，加强机组的低温制热性能。
这是格力中央空调专利技术之二,该项技术能够加强机
组低温制热的稳定性，拓宽了机组低温制热的工况范围，机组可以在低至-15℃温度下稳定制热。
◆智能化霜模式：系统采用先进的智能化霜模式，冬季制热制热水时智能除霜，化霜迅速彻底。
化霜前化霜后
◆超强兼容性：同型号和不同型号之间可以任意组合，每个系统可以组合8个模块。
◆全封闭涡旋式压缩机：在同级制冷量中，这种压缩机与其他类型的压缩机相比，
具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。
◆强保护：先进的微电脑控制系统安全保护功能齐全，具有强大的故障自诊断功能。
◆可靠性高：采用名优制冷配件，精心设计制造，
配合多制冷系统设计，提高了机组运行的可靠
性。
◆体积小：采用模块化组态设计的机组，体积小、
结构紧凑、机体轻巧、便于运送、安装灵活。
◆低噪音：运转噪音低，振动小，适合各类型工程。
◆低维修费用：机组特有的结构，保养，维修方便，维护费用低。
3、产品命名规则
LS R－□/ RS□ S A S
电源形式：单相-省略；三相-S；电加热-D
设计序号：以A、B、C…排列
压缩机系统：双系统-S；单系统-省略
热回收量：数字kW
热水机组代号
名义制冷量：数字kW
机组功能代号：R为热泵机组，单冷机组不表示
冷水机组代号
型号示例：
LSR-60/RS70SAS表示名义制冷量为60kW机组热水制热量为70kW采用双系统三相电源的A系列空调热水机二产品性能与规格
1、产品外形图
LS（R）-60/RS70SAS

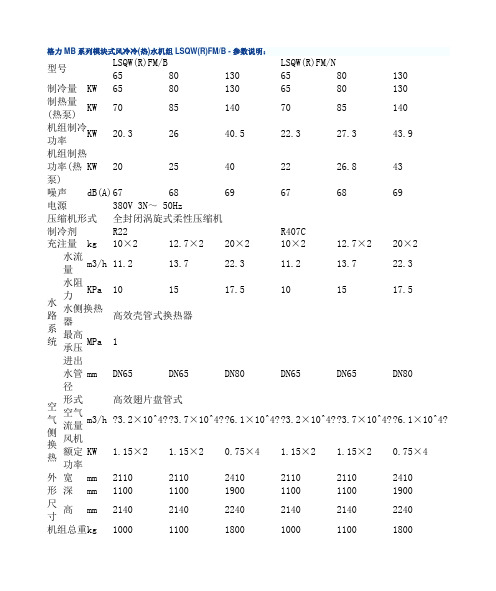

2、产品性能参数表
说明：1、机组按照国家标准GB/T18430.1-2001进行设计，制造，检验；
2、此性能参数表中数据在名义工况下测试所得。
3、部分热回收因水温和环境温度的变化，热回收能力变化较大，具体参照能力修正表。
4、具体机组参数请以铭牌参数为准
5、如有特殊要求，请另行联系。
名义工况时的温度条件
3、产品能力修正
不同环境温度、空调出水温度和生活用热水出水温度下能力曲线图
LS（R）-60/RS70SAS制冷量修正线图LSR-60/RS70SAS制热量修正线图
LS（R）-60/RS70SAS部分热回收能力修正线图
三产品安装
1、安装基础与环境
为确保机组的正常运行和防止故障，安装工作必须由具备一定制冷空调知识并有相当经验的技师承担，安装前应仔细阅读安装说明书。
1)、安装位置
◆应位于室内外有充足新风的地点，并考虑地基的承重；
◆保证机组有足够的空间，以利于进风和设备维护；
◆机组上方不能有遮挡物；
◆机组地面应预留排水地沟。
2)、机组及管路安装
◆正确连接管路及电源线路；
◆机组安装应采用橡胶减振垫﹑橡胶软接头等，以满足噪音及振动要求；
◆热泵机组在环境温度低于0°C运行时，必须添加防冻液来防冻；
◆机组吊装必须使用指定的吊装孔吊运，吊装时应注意保护机组，严禁碰伤管路。
2、外形尺寸
◆LSR-60/RS70SAS
3、安装及维修空间
4、产品电气安装
1)主模块与子模块之间的联网方法和接线示意图
2)机组电控柜接线原理图
3)机组电源空气开关和电源线选型
注：a.机组电源线必须为铜芯线，工作温度不能大于其规定值。
b.如果电源线长度大于50米，请适当加大电源线规格。
4)接线注意事项
注意！
空调机必须可靠接地，若接地不正确会导致触电或火灾。
电线布置
◆按国家布线规则进行安装。
◆电源一定要使用规定的额定电压及空调机组专用电源。
◆电源线应有可靠固定，以免接线端子受力。
请不要用力拉动电源线。
◆电源线线径应足够大，电源线和连接线损坏必须用专用的电缆线来更换。
◆所有电气安装务必由专业人士按当地法律、规章和相应的安装使用说明书进行。
◆接地应可靠，应接在建筑物的专用接地装置上，一定要请专业人员安装。
◆必须安装可切断整个系统电源的空气开关和漏电开关。
◆空气开关应同时具有磁脱扣和热脱扣功能，以保证短路和过载都得到保护。
◆现场接线时请以机身所贴线路图为准。
接地要求
◆空调机组为Ⅰ类电器，请务必采取可靠接地措施。
空调机组内的黄绿双色线为接地线，切不可移作它用，更不可将其剪断。
不能用自攻螺钉固定。
否则，将带来触电危险。
◆接地电阻，应符合国家标准GB17790的要求。
◆ 用户电源必须提供可靠接地端。
请不要把接地线接到下列地方： ①自来水管； ②煤气管； ③排污管； ④专业人士认为不可靠的其它地方。
6、机组防积雪及防风对策
模块化涡旋风冷式热泵机组应用于北方降雪地区时,为了保证机组的正常运行,必须采取一定的防积雪及防风措施.
积雪带来的问题: 1.机组下部被雪掩埋,设备被盖住2.机组顶部积雪3.冬季季风时,积雪掩盖住机组一侧的换热器的进风口.
防积雪措施:1
,使基础高度大于年平均积雪高度37◆ ◆ 8◆ 8小时 ◆
物来防冻。
四 用户选配件）
注：1. CF19为控制显示板附件型号。
五空调热水机的系统设计。
