热回收式冰水机简介

热回收系统随着国家对节能减排的倡导，热回收系统的应用也越来越广泛。

使用普通的集中空调系统总是有许多的冷凝热被直接排放到大气，造成能源浪费的加大，并且存在对周围环境的热污染。

如果能将冷凝热全部或部分回收用来加热生活热水或用于恒温恒湿机的再热，不但可以减少冷凝热对环境造成的污染，而且可以节省能源（电、油、煤等）。

本公司专业承接包括水冷式机组和风冷式机组的部分热回收或全热回收系统工程，以及对室内排气的热回收工程。

（1）、空压机热回收应用空气压缩机在工作过程中所耗废的电能转变为热量后经冷却器被冷却介质(水或空气)白白带走,实际上约有75-85%的热量完全可以被回收利用。

璟赫机电可通过对空压机原有油冷系统的改造，在油冷却回路中利用热交换器及温控元器件等构成运行时独立于原机系统的空压机热回收系统，系统工作高效可靠，并且几乎不影响原空压机之工作，空压机品牌、机型及结构不受限。

热回收实例参考图片a、空压机热回收、废热回收的典型应用 1）可作为其它液体介质的加热；2）可作为锅炉补水的预加热；经过预热可节约锅炉能耗约10%； 3）可为中央空调系统提供热水使用；4）可作为生活用热水源b、利用空压机产生的废热气，与室外冷空气混合，提高基础空气温度。

中央补气空调箱注：夏季风阀1开启，风阀2关闭，空压热气直接排至室外；冬季风阀1关闭，风阀2开启，空压废热气回收至中央补气空调箱。

c、通常，有一些生产区域因设备及有员的卫生要求，需要补入一定量的新风。

冬季时，新风是经过预热空调箱处理过才补入室内的，进入空调箱的新风是室外温度很低新风。

可以将压合机产生的废热气与室外低温新风进行混合，提高进入空调箱的基础空气温度，从而减少热盘管对热水或蒸汽的用量，达到节能的目的。

（2）、压合机废热的利用a、利用压合机产生的废热，作为热源对冷水进行加热。

压合机废热的利用（图-1）b、普通的压合机管路系统，压合机产生的热量是作为废热排放到环境中的，热量没有被充分利用。

第二章MR系列热回收模块式风冷冷（热）水机组一产品概述1、机组简介LSR－□/RS□SAS机组是由多台风冷冷热水模块单元组合而成的空调热水机组。

各单元模块的形式、性能可以完全相同，也可以不同。

机组可由1~8个模块组合而成，从而形成热水制热量在70～560 kW范围的多种规格的空调热水机。

格力MR系列热回收模块式风冷冷（热）水机组具有五种工作模式制冷＋热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热回收换热器后热量在里面全部回收后，制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。

这样，经蒸发器的冷媒水被冷却，而被送入空调区域。

制热+热水循环模式：制空调热水和生活热水交替进行，压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，部分时间在热回收换热器中回收，部分时间在制热换热器中制热水，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。

这样，通过交替进行实现了制热+热水功能。

制冷循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，在冷凝器（风冷式换热器）中向环境散热，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。

这样，经蒸发器的冷媒水被冷却，而被送入空调区域。

制热循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经四通阀后直接进入壳管换热器中向冷媒水放出热量，从而产生制热效果，被冷凝后的制冷剂液体流经膨胀阀节流降压，在风冷式换热器中吸收环境的热量而蒸发，再吸入压缩机构成热泵循环。

制热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热回收换热器后热量在里面全部回收后，制冷剂液体经膨胀阀节流降压流入蒸发器（风冷式换热器），在风冷式换热器中吸收环境的热量而蒸发，再被压缩机吸入压缩，开始了新的循环。

中温热回收冷水机组原理
中温热回收冷水机组是一种能够回收中温余热并将其转化为冷水的设备。

其原理主要包括以下几个方面：
1. 中温余热回收原理，中温余热回收是通过换热器将工业生产过程中产生的中温余热传递给回收系统。

这些中温余热可以来自于炉窑、烟气、热水等工业生产过程中的废热，通过换热器的传热作用，将中温余热传递给冷水机组。

2. 制冷循环原理，冷水机组通过制冷剂的循环流动来实现制冷的目的。

一般采用蒸发器、压缩机、冷凝器和节流阀等组件，通过制冷剂在这些组件中的相态变化，实现对冷水的制冷作用。

3. 中温余热利用制冷原理，中温余热通过换热器传递给冷水机组中的蒸发器，使得蒸发器内的制冷剂蒸发吸收热量，从而使得冷水机组内的冷水得到制冷。

4. 冷凝与循环，制冷剂在蒸发器中吸收热量后变成低温低压蒸汽，然后被压缩机压缩成高温高压蒸汽，再通过冷凝器散发热量变成高温高压液体，最后通过节流阀减压成低温低压液体重新进入蒸
发器，完成整个制冷循环。

总的来说，中温热回收冷水机组的原理是利用换热器传递中温余热给冷水机组中的蒸发器，通过制冷剂的循环流动和相态变化实现对冷水的制冷作用，从而达到能源回收和冷水制冷的目的。

这种技术在工业生产中可以有效地提高能源利用效率，减少能源消耗和环境污染。

关于冷水机组热回收技术的说明附件关于冷水机组热回收技术的说明1、热回收的原理及介绍1.1背景资料在酒店、宾馆、医院、浴足、桑拿等场所，既需要热水供应，又要制冷空调。

一方面要用燃煤/燃气锅炉生产热水，另一方面要用冷却塔（或地下水、风冷风机等形式）把空调在制冷过程中产生的冷凝热散失到大气中，产生污染的同时浪费能源。

热水与制冷空调两套方案相互独立，致使制冷空调的余热得不到充分利用，甚是可惜！空调压缩机产生的冷凝热量等于空调系统从制冷空间吸收总热量加上压缩机的发热量，约为制冷量的115%以上。

目前绝大部分的空调设计，这部分的热量不但没有利用，还要消耗水泵、冷却塔、风冷风机等动力电能，将这部分热量排到大气环境（或地下环境）中去。

如果把这一部分热量利用起来，变废为宝，免费获取生活热水，实现空调系统的单向能耗，双向输出，在制冷的同时又产生热水，岂不美哉。

1.2冷水机组热回收技术介绍常规制冷空调用压缩机的出口处的制冷剂温度在65℃~95℃之间，冷凝管的表面热的烫手，空调热回收技术就是利用这部分的冷凝废热资源，来产生热水的。

1.2.1部分热回收如下图：热回收装压缩膨胀水水水水部分热回收（100%+30%的换热铜管）双管束换热器：制冷剂侧共用一个回路，水侧上下分层。

1.2．2全部热回收全热回收（100％+100%的换热铜管）双管束冷凝器：制冷剂侧共用一个回路，水侧左右分层。

30℃45℃制冷剂2、热回收量热回收温度一般不高于60℃2.1对于水冷螺杆机组的部分热回收量① R22机组：60度热水，回收量最大10%；55度热水，回收量最大15%；50度热水，回收量最大30%；45度热水，回收量最大50% 。

② R134a 机组： 60度热水，回收量最大8%； 55度热水，回收量最大14%； 50度热水，回收量最大29%；45度热水，回收量最大50%。

说明：① 对于不同的热回收温度和热回收量，机组需要进行不同的设计和报价。

格力MR系列热回收模块式风冷冷热水机组
简介
格力MR系列热回收模块式风冷冷热水机组是一种高效节能的空调系统。

它采
用先进的热回收技术，可以利用冷热水之间的温差实现能量回收，从而提高能效。

同时，该系统还采用模块化设计，便于安装和维护。

技术特点
热回收技术
格力MR系列热回收模块式风冷冷热水机组采用先进的热回收技术，可以实现
冷热水之间的能量回收，提高能效。

具体来说，该系统通过调节冷热水之间的温差，将废热回收到制热水或制冷水中，从而减少了能源浪费，提高了系统性能。

模块化设计
该系统采用模块化设计，包括主机模块、热回收模块和水系统模块等。

这些模
块可以根据不同的需求进行灵活组合，从而满足不同场所的使用需求。

同时，这种模块化设计也便于安装和维护。

高效节能
格力MR系列热回收模块式风冷冷热水机组采用了一系列的高效节能技术，包
括可变频控制技术、智能化控制技术等。

这些技术可以保证系统运行的稳定性和能效，减少能源消耗和运行成本。

应用领域
格力MR系列热回收模块式风冷冷热水机组适用于各种大型场所，如商务楼、
医院、学校、工厂、剧场等。

该系统可以满足这些场所的冷暖需求，并具有高效节能的优势。

总结
格力MR系列热回收模块式风冷冷热水机组是一种高效节能的空调系统，采用
先进的热回收技术和模块化设计，可以满足各种大型场所的冷暖需求，并具有高效节能的优势。

未来，随着技术的不断发展，相信这种系统在市场上会得到越来越广泛的应用。

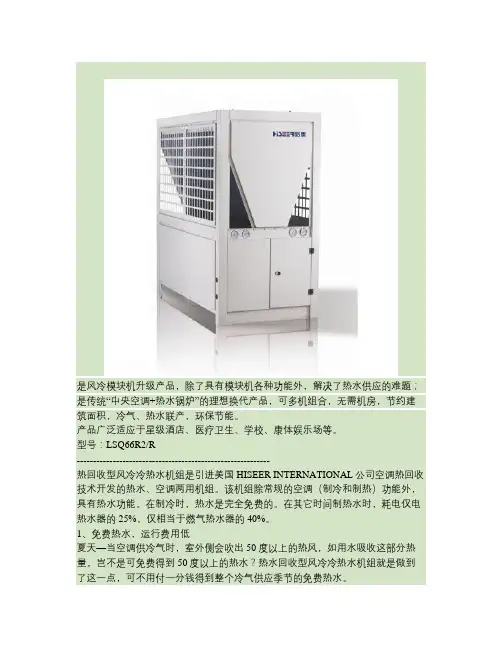

是风冷模块机升级产品，除了具有模块机各种功能外，解决了热水供应的难题；是传统“中央空调+热水锅炉”的理想换代产品，可多机组合，无需机房，节约建筑面积，冷气、热水联产，环保节能。

产品广泛适应于星级酒店、医疗卫生、学校、康体娱乐场等。

型号：LSQ66R2/R-----------------------------------------------------------热回收型风冷冷热水机组是引进美国HISEER INTERNATIONAL公司空调热回收技术开发的热水、空调两用机组。

该机组除常规的空调（制冷和制热）功能外，具有热水功能。

在制冷时，热水是完全免费的。

在其它时间制热水时，耗电仅电热水器的25%，仅相当于燃气热水器的40%。

1、免费热水，运行费用低夏天—当空调供冷气时，室外侧会吹出50度以上的热风，如用水吸收这部分热量，岂不是可免费得到50度以上的热水？热水回收型风冷冷热水机组就是做到了这一点，可不用付一分钱得到整个冷气供应季节的免费热水。

冬天—热水回收型风冷冷热水机组从室外大气中吸收低位热源（这一点同热泵热水器），并将其传递给水，使水的温度升到50度以上。

这时的生活热水是有偿的，使用费用约为电热水锅炉的1/5，比燃油锅炉节省40%以上。

2、一机二用，节省投资热水回收型风冷冷热水机组是风冷冷热水机组和热泵热水器完美结合体，除满足建筑物夏天供冷气、冬季供暖的要求外，还能全天候（不受气候变化的局限）供应50度-60度的生活热水，可完全取代热水锅炉，省去热水锅炉的投资。

3、智能化控制，随心所欲电脑化控制，可根据不同的季节和使用上的特殊要求，把主机设置成“制冷+热水模式”、“制热+热水模式”、“热水模式”、“制热模式”，更符合您的要求！4、可替代锅炉本机组是风冷冷热水机组的升级产品，解决了热水供应的难题；是传统“中央空调+热水锅炉”理想换代产品，可多机组合，无需机房，节约建筑面积，冷气、热水联产，环保节能。

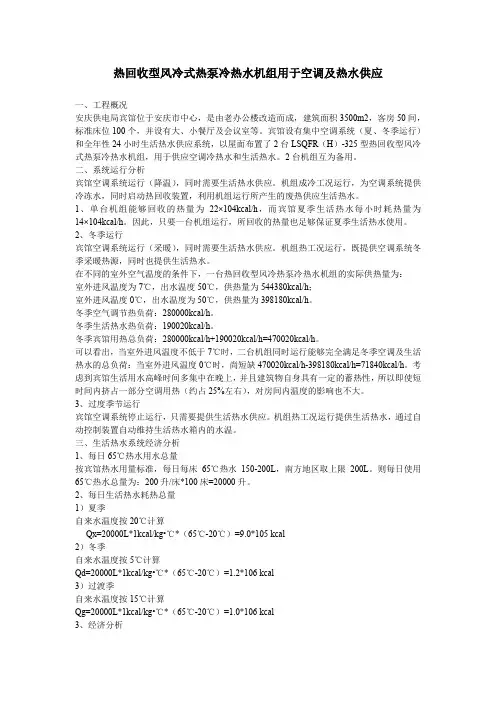

热回收型风冷式热泵冷热水机组用于空调及热水供应一、工程概况安庆供电局宾馆位于安庆市中心，是由老办公楼改造而成，建筑面积3500m2，客房50间，标准床位100个，并设有大、小餐厅及会议室等。

宾馆设有集中空调系统（夏、冬季运行）和全年性24小时生活热水供应系统，以屋面布置了2台LSQFR（H）-325型热回收型风冷式热泵冷热水机组，用于供应空调冷热水和生活热水。

2台机组互为备用。

二、系统运行分析宾馆空调系统运行（降温），同时需要生活热水供应。

机组成冷工况运行，为空调系统提供冷冻水，同时启动热回收装置，利用机组运行所产生的废热供应生活热水。

1、单台机组能够回收的热量为22×104kcal/h，而宾馆夏季生活热水每小时耗热量为14×104kcal/h。

因此，只要一台机组运行，所回收的热量也足够保证夏季生活热水使用。

2、冬季运行宾馆空调系统运行（采暖），同时需要生活热水供应。

机组热工况运行，既提供空调系统冬季采暖热源，同时也提供生活热水。

在不同的室外空气温度的条件下，一台热回收型风冷热泵冷热水机组的实际供热量为：室外进风温度为7℃，出水温度50℃，供热量为544380kcal/h；室外进风温度0℃，出水温度为50℃，供热量为398180kcal/h。

冬季空气调节热负荷：280000kcal/h。

冬季生活热水热负荷：190020kcal/h。

冬季宾馆用热总负荷：280000kcal/h+190020kcal/h=470020kcal/h。

可以看出，当室外进风温度不低于7℃时，二台机组同时运行能够完全满足冬季空调及生活热水的总负荷：当室外进风温度0℃时，尚短缺470020kcal/h-398180kcal/h=71840kcal/h。

考虑到宾馆生活用水高峰时间多集中在晚上，并且建筑物自身具有一定的蓄热性，所以即使短时间内挤占一部分空调用热（约占25%左右），对房间内温度的影响也不大。

3、过度季节运行宾馆空调系统停止运行，只需要提供生活热水供应。

热回收机组介绍Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】制冷空调设备全热回收、部分热回收原理、型式、优缺点. 1热回收技术概念冷水机组在制冷时，压缩机排出的高温、高压制冷剂气体在冷凝器中冷凝放热，在常规冷水机组中这部分冷凝热量通常被冷却塔或冷却风机排向周围环境中，这对需要用热的场所如宾馆、工厂、医院等是一种巨大的浪费，同时给周围环境也带来一定的废热污染。

热回收技术就是通过一定的方式将冷水机组运行过程中排向外界的大量废热回收再利用，作为用户的最终热源或初级热源。

此时，压缩机排出的高温高压气态制冷剂先进入热回收器，放出热量加热生活用水(或其它气液态物质)，再经过冷凝器和膨胀阀，在蒸发器吸收被冷却介质的热量，成为低温低压的气态制冷剂，返回压缩机。

部分热回收在流出压缩机进入冷凝器时，制冷剂蒸气为过热状态，部分回收就是回收利用这部分热量。

在压缩机与常规冷凝器之间增加一个热交换器，从过热状态的制冷剂获取热量。

这种形式的热回收，可回收的为过热量，交换热量的一侧为热水温度，另一侧为制冷剂的压缩机排气温度，因此所提供的热水量较小，温度较高，温度不可控。

全热回收全热回收回收的是所有需要被排出的过热量与冷凝热，制冷剂处于过热蒸气状态与气液混合状态。

通常的做法是，设置一个热回收冷凝器，可完全替代常规冷凝器。

这种形式的热回收，可回收的冷凝过程中所有的热量，交换热量的一侧为热水温度，另一侧为制冷剂的冷凝温度，因此所提供的热水量较大，温度较小，温度不可控。

2.水冷机组热回收分类方式一，冷却水热回收方式，其原理方式如下图。

这种热回收方式是在空调冷却水的出水管路中增加一个热回收换热器，从冷却水中回收一部分热量用于生活热水的加热，这种方式的缺点是生活热水的出水温度较低，一般只能达到30℃，回收的余热量也较少，还需要通过换热器再加热才能达到生活热水所需要的温度（55℃～60℃），其投资的回收期也较长，优点是热回收冷水机组制冷运行不受影响。

热回收冰机控制逻辑热回收冰机是一种能够利用废热进行制冷的设备，它具有较高的能源利用率和环境友好性。

在控制热回收冰机的过程中，需要考虑多种因素，包括制冷效果、能源利用和系统安全等方面。

1.制冷需求检测：系统首先通过传感器或其他方法检测环境温度和制冷需求，判断是否需要启动热回收冰机。

如果环境温度高于设定的阈值，且需要制冷，则启动制冷系统。

2.启动热回收冰机：一旦检测到制冷需求，控制系统会发送信号启动热回收冰机。

启动过程中，控制系统需要确保各个关键组件和传输管道的正常运行。

3.废热回收：热回收冰机的特点是能够利用废热产生制冷效果。

在此过程中，控制系统会监测和控制废热的回收和利用。

废热通常来自于工业过程、电力发电等。

通过热交换器，废热被转移给制冷剂，并由制冷剂带走，同时产生制冷效果。

4.制冷效果监测：控制系统需要实时检测制冷效果，包括制冷剂的温度、压力等参数。

通过监测制冷效果，可以调整制冷系统的工作参数，以提高制冷效果和能源利用效率。

5.能源优化：控制系统需要实时监测能源利用情况，包括废热的回收利用情况和能源消耗情况。

通过分析这些数据，控制系统可以做出相应调整，以优化能源的利用效率。

6.故障监测和安全保护：控制系统还需要实时监测冰机的工作状态，包括各个关键组件和传输管道的运行情况。

一旦发现异常情况，控制系统会发出警报并采取相应的安全保护措施，以防止系统故障或安全事故的发生。

7.停止冰机运行：当制冷需求满足或需要停止制冷时，控制系统会发送信号停止热回收冰机的运行。

在停机过程中，控制系统需要确保冰机和相关组件的安全停机，并做好相关记录和数据的保存工作。

总的来说，热回收冰机的控制逻辑是一个复杂的系统工程，需要综合考虑制冷需求、能源利用和系统安全等因素，通过实时监测和控制各个关键参数和组件，以提高制冷效果和能源利用效率，同时确保系统的安全运行。

热回收冰机控制逻辑全文共四篇示例，供读者参考第一篇示例：热回收冰机是一种能够利用废热进行冷却的节能型冰机设备。

它通过回收系统中产生的废热，将其转化为能量并用于制冷过程，从而实现了能源的循环利用和节能降耗的效果。

为了保证热回收冰机的正常运行和效率性能，其控制逻辑需要设计合理且稳定可靠。

热回收冰机的控制逻辑主要包括以下几个方面：一、温度控制热回收冰机的工作温度是其正常运行的重要参数之一，需要在一定范围内保持稳定。

通过传感器实时监测制冷系统的温度变化，控制系统会根据预设的工作温度范围进行调节，确保系统能够在最佳工作温度下运行。

二、负荷控制热回收冰机的负荷控制是指根据实时工况和需求变化，自动调节系统负荷大小。

在制冷需求较大时，系统会增加制冷量，提高输出功率；而在制冷需求较小时，则减少制冷量，降低输出功率，以此实现对热回收冰机的负荷控制。

三、能耗控制热回收冰机的能耗控制是指通过控制系统对热回收过程中的能量转化和能耗消耗进行调节，以实现能源利用的最大化和能耗的最小化。

控制系统会根据系统的实际能耗情况和实时需求，采取相应的控制措施，确保系统能够高效稳定地运行。

四、安全控制热回收冰机的安全控制是系统的重要组成部分，其主要目的是保障热回收冰机在工作过程中的安全性和稳定性。

在系统出现异常情况时，控制系统会自动进行故障判断和处理，确保系统能够及时停止运行，避免因故障导致设备损坏或安全事故的发生。

热回收冰机的控制逻辑是系统运行的核心，其设计合理与否直接影响到系统的性能和稳定性。

在设计热回收冰机控制系统时，需要考虑系统的工作要求、实际需求和环境因素，综合考虑各方面因素，确保系统能够高效、稳定地运行，实现节能减排的效果。

第二篇示例：热回收冰机是一种利用余热或废热来制冷的环保节能设备。

控制逻辑对于热回收冰机的运行至关重要，它可以确保设备的稳定运行和高效利用能源。

本文将详细介绍热回收冰机的控制逻辑及其原理。

热回收冰机的控制逻辑主要包括四个方面：制冷循环控制、热回收系统控制、冰蓄冷控制和系统保护控制。

水冷冷水机组热回收方式分类目前水冷冷水机组有冷却水热回收与排气热回收两种方式。

1)冷却水热回收是在冷却水出水管路中加装一个热回收换热器，如图1所示。

这样可以使“热水”从冷却水出水中回收一部分热量。

虽然热水的出水温度小于冷却水的出水温度，但是冷水机组的制冷量与COP基本不变。

2)采用排气热回收的冷水机组通常采用增加热回收冷凝器，在冷凝器中增加热回收管束以及在排气管上增加换热器的方法。

目前常见的是采用热回收冷凝器，如图2所示。

从压缩机排出的高温、高压的制冷剂气体会优先进入到热回收冷凝器中将热量释放给被预热的水。

冷凝器的作用是将多余的热量通过冷却水释放到环境中。

值得注意的是热水的出水温度越高，冷水机组的效率就越低，制冷量也会相应地减少。

3热回收冷水机组关注点1)最大热回收量热回收冷水机组的热回收量在理论上是制冷量和压缩机做功量之和，某些机组最大热回收量可达总冷量的100%。

在部分负荷下运行时，其热回收量随冷水机组的制冷量减少而减少。

2)最高热水温度热回收冷水机组以制冷为主，供热为辅。

热水温度越高，则冷水机组的COP越低，甚至会使机组运行不稳定。

一般需加其他热源提高热水温度3)热水温度/热量的控制热水回水温度控制方案：机组在部分负荷下运行时，热回收量减少，热水的回水温度不变而出水温度降低，使热水（冷却水）的平均温度降低，减少冷凝器与蒸发器压差，冷水机组的COP相对较高。

热水供水温度控制方案：效果相反，可能导致冷水机组运行不稳定。

4热水回水/供水温度控制方案比较如图3所示，比较热水回水/供水温度控制方案:1)在100%负荷时，冷却水的供、回水温度为41OC和35OC，其温差为6OC，平均温度为38OC。

2)在50%负荷时，冷却水的流量不变，供、回水温差是100%负荷温差的50%，即为3OC。

3)热水回水温度控制方案：冷却水的回水温度恒定为35OC，由于供、回水温差为3OC，故冷却水的供水温度变为38OC，供、回水的平均温度为，比100%负荷时低。
