表面电阻测试仪使用方法

表面电阻测试仪的使用方法一、引言表面电阻测试仪是一种用来测量材料表面电阻的仪器。

它可以帮助我们判断材料的导电性能以及是否存在电阻问题。

本文将介绍表面电阻测试仪的使用方法。

二、准备工作在使用表面电阻测试仪之前，我们需要做一些准备工作。

首先，确保测试仪已经连接好电源，并且处于正常工作状态。

其次，准备待测材料和测试电极。

待测材料应该是干净、平整的，没有污渍或损伤。

测试电极应该与待测材料接触良好，并且无杂质。

三、测试步骤1. 将测试电极放置在待测材料的表面上，确保与材料接触良好。

2. 打开表面电阻测试仪，调整仪器的工作模式和参数设置。

根据待测材料的特性，选择合适的测试模式，如直流或交流模式，以及相应的测试频率。

3. 等待仪器稳定后，按下开始测试按钮。

仪器将开始发送电流或电压信号，并测量材料的电阻。

4. 测试完成后，仪器会显示测试结果。

根据需要，可以记录下测量值或将其导出到计算机进行进一步分析。

四、注意事项1. 在测试之前，确保测试仪的电极和待测材料的表面都是干净的，以避免测试结果的误差。

2. 在进行测试时，应注意操作的稳定性，避免杂散电流或干扰信号的影响。

3. 根据待测材料的特性，选择合适的测试模式和测试频率。

不同的材料对电流和电压的响应有所不同，选择合适的参数可以获得准确的测量结果。

4. 在测试过程中，应注意保持测试电极与待测材料的良好接触。

如果接触不良，会导致测量结果不准确。

5. 根据需要，可以进行多次测试并取平均值，以提高测试结果的可靠性。

五、总结通过使用表面电阻测试仪，我们可以准确地测量材料的表面电阻，并判断其导电性能。

在使用测试仪时，需要进行准备工作，并按照正确的步骤进行测试。

同时，还需要注意一些注意事项，以保证测试结果的准确性。

希望本文对您了解表面电阻测试仪的使用方法有所帮助。

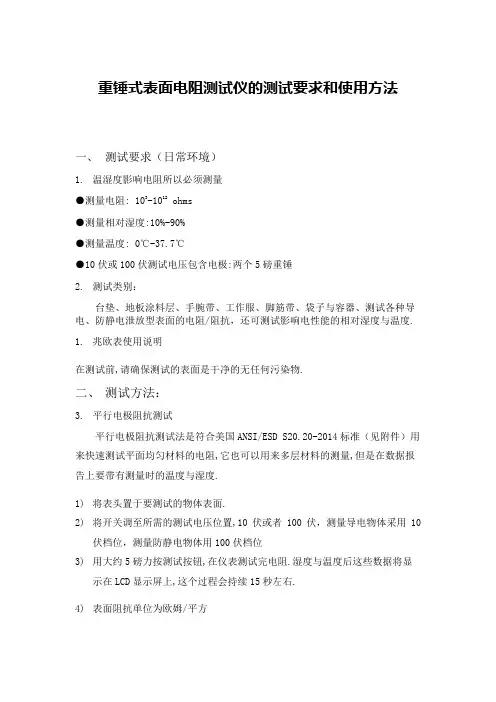

重锤式表面电阻测试仪的测试要求和使用方法一、测试要求（日常环境）1.温湿度影响电阻所以必须测量●测量电阻: 103-1012 ohms●测量相对湿度:10%-90%●测量温度: 0℃-37.7℃●10伏或100伏测试电压包含电极:两个5磅重锤2.测试类别：台垫、地板涂料层、手腕带、工作服、脚筋带、袋子与容器、测试各种导电、防静电泄放型表面的电阻/阻抗，还可测试影响电性能的相对湿度与温度.1.兆欧表使用说明在测试前,请确保测试的表面是干净的无任何污染物.二、测试方法：3.平行电极阻抗测试平行电极阻抗测试法是符合美国ANSI/ESD S20.20-2014标准（见附件）用来快速测试平面均匀材料的电阻,它也可以用来多层材料的测量,但是在数据报告上要带有测量时的温度与湿度.1)将表头置于要测试的物体表面.2)将开关调至所需的测试电压位置,10伏或者100伏，测量导电物体采用10伏档位，测量防静电物体用100伏档位3)用大约5磅力按测试按钮,在仪表测试完电阻.湿度与温度后这些数据将显示在LCD显示屏上,这个过程会持续15秒左右.4)表面阻抗单位为欧姆/平方5)温度单位为摄氏度相对湿度单位为百分比。

6)按下测量按钮后仪表会修正测量值,在松开按钮后大约45秒钟仪表将会持续显示最后的测试数据4.点对点之间的电阻测量此步骤符合美国ANSI/ESD S20.20-2014标准，测试独立于接地点中的两点之间的阻抗。

1)将连线插头插入仪表的3.5毫米插孔2)并将香蕉插头与两个5磅重锤相联,按照测试步骤将重锤置于物体表面。

3)将开关调到所需的测试电压10伏或者100伏。

4)按下测试按钮直到仪表上显示数值，用力按开关直到电阻，相对湿度，温度在显示屏上显示。

5.表面电阻-接地电阻测试法这个测量方法是用于测量物体表面一点与表面上另一接地点之间的表面阻抗，测量方法符合美国ANSI/ESD S20.20-2014标准测量标准。

1)仪表放置：将两条测试线连接表头，并将鄂鱼夹连接到一跟线上，另外一条另一端连接到1个5磅重锤2)将鳄鱼夹连接到所知的接地点上，按照所需的测量要求将探头放在所测物体表面上3)按测试按钮直到LCD屏幕上显示电阻.湿度.温度测试数值.这些读数将符合美国ANSI/ESD S20.20-2014标准测试步骤.当开始测试时,尤其是高电阻材料,请务必确定测试线不能碰触或重叠,在准确材料测试过程中操作员的手不要接触探头或测试线.备注：关于重锤的摆放间距有没有要求（两个重锤必须间隔多少才能测试的更准确）一事，经问询设备商确定没有硬性要求，对测试结果影响不大。

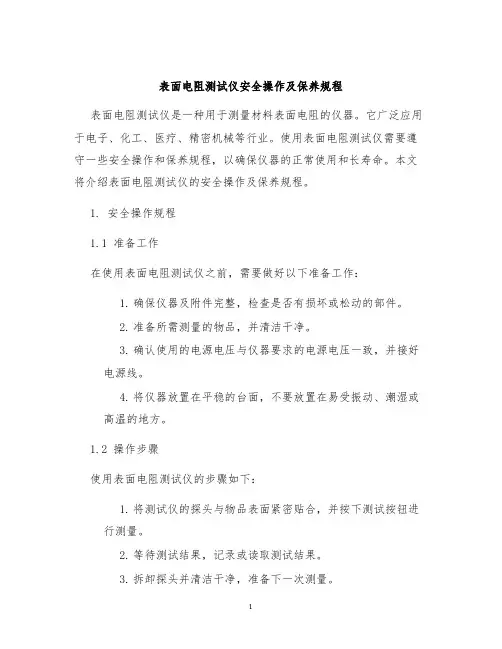

表面电阻测试仪安全操作及保养规程表面电阻测试仪是一种用于测量材料表面电阻的仪器。

它广泛应用于电子、化工、医疗、精密机械等行业。

使用表面电阻测试仪需要遵守一些安全操作和保养规程，以确保仪器的正常使用和长寿命。

本文将介绍表面电阻测试仪的安全操作及保养规程。

1. 安全操作规程1.1 准备工作在使用表面电阻测试仪之前，需要做好以下准备工作：1.确保仪器及附件完整，检查是否有损坏或松动的部件。

2.准备所需测量的物品，并清洁干净。

3.确认使用的电源电压与仪器要求的电源电压一致，并接好电源线。

4.将仪器放置在平稳的台面，不要放置在易受振动、潮湿或高温的地方。

1.2 操作步骤使用表面电阻测试仪的步骤如下：1.将测试仪的探头与物品表面紧密贴合，并按下测试按钮进行测量。

2.等待测试结果，记录或读取测试结果。

3.拆卸探头并清洁干净，准备下一次测量。

1.3 安全注意事项在使用表面电阻测试仪时，需要注意以下安全事项：1.仪器应由专业人员操作，并请勿随意拆卸或调整内部部件。

2.在使用和维护仪器时，应避免潮湿、高温、直射阳光、电磁干扰等环境。

3.在测量前，需要将电源断开，以确保安全。

4.测量时要注意不要碰到探头和裸露电线，以免触电。

2. 保养规程2.1 日常保养在日常使用中，需要做好以下保养工作：1.使用完毕后，及时将仪器清洁干净，避免积尘和污渍影响测量精度。

2.定期检查电源线和探头线是否有损坏或老化，避免因线路问题导致故障、危险等问题。

3.避免将仪器随意碰撞、摔落或振动，以免损坏内部部件。

4.定期对仪器进行校准和维护，确保测量精确度和稳定性。

2.2 维护保养在长期使用中，需要进行以下维护保养工作：1.定期更换探头，以确保测量精度和稳定性。

2.定期进行内部部件的清洁和维护，避免因部件老化或污染导致故障。

3.定期进行仪器的整体检查和维护，查找隐患并及时处理。

4.若仪器发生故障或损坏时，应立即停止使用并寻求专业维修人员进行维修。

表面电阻测试仪的使用方法
表面电阻测试仪是一种用于测量材料表面电阻的仪器。

以下是一般的使用方法：
1. 准备：确保测试仪器正常工作，并校准仪器以确保准确性。

2. 准备测试样品：将待测样品清洁干净，以确保测试结果准确无误。

3. 设置参数：根据测试要求，选择适当的测试模式和设置参数，如电流大小、电压、测量范围等。

4. 连接测试电极：将测试电极正确连接到测试仪器的电极插口上，并确保连接牢固。

5. 放置测试电极：将测试电极在样品表面平坦区域放置，确保与样品表面紧密接触，以确保电流可以穿过样品并测量电阻。

6. 进行测量：启动测试仪器，根据仪器指示进行测量。

通常，测试仪器会自动测量电阻值并显示在仪器屏幕上。

7. 记录结果：根据需要，记录测量结果并可在后续分析或比较中使用。

8. 清理测试电极：使用适当的方法清理测试电极，以确保下次测试的准确性。

请注意，在使用表面电阻测试仪进行任何测量之前，应仔细阅读和遵守测试仪器的使用手册和安全操作指南。

符号日期内容工作文件批准审核编制无2014.02.18新版制订表面电阻测试仪操作规程年月日年月日年月日生效日期：2014年02月18日一、适用范围SL-030R表面电阻测试仪二、测试参考标准及原理SL-030R采用ASTM标准D-257，利用平行电极传感原理进行测试。

三、仪器技术参数电源9伏PP3碱性电池测试电压额定9伏相对湿度0%~90%（不结露）温度范围使用中5℃～49℃储存中-15℃～+60℃解析一个数量级转换点精确度±1/2十进精度±10%重复误差±5%重量170g尺寸130mm×70m×25mm页次：1/2编号：GSWD/AP-020版本：A修改号：0四、操作步骤1、放入9V电池，扣紧电池连接线，检查仪器各项功能是否正常。

2、先将测试仪从物体表面移开，按下测试按扭不动，这时红色绝缘指示灯点亮。

3、将被测物体放置在水平台面上，将测试仪放在被测物体的表面，使测试仪的两条测试电极同时与被测物体充分接触后。

按住红色TEST测试按钮数秒，此时相应LED指示灯亮，根据指示灯即可读出所测电阻的数量级（103Ω~1012Ω）。

3、记录测量值并判定被测产品电阻值是否符合产品标准。

4、测量对地电阻，将接地线插入接地（Ground）插座，这样绝缘了表的右侧检测电极（与插座在同侧）。

将鳄鱼夹接到地线上，将表放在被测表面上，按住测量（TEST）按钮，持续发光的LED指示出对地电阻值的量级。

这个测量值的单位是欧姆Ω。

5、测完后将仪器放入包装袋内并存放于无尘、干燥通风、无强光直射处。

五、校验：1、SL-030R表采用的是1％超薄膜电阻和高速放大电路，其校准步骤是基于该产品的线性电路技术而进行的。

阻抗值的转换点为1/2级对数即 3.16*10n，转换点的线性值为每测量档的中值(mean value per unit)的10％。

校验用仪器：十进电阻箱，测试电极2、校验按照公司文件规定，正常校验周期为12个月。

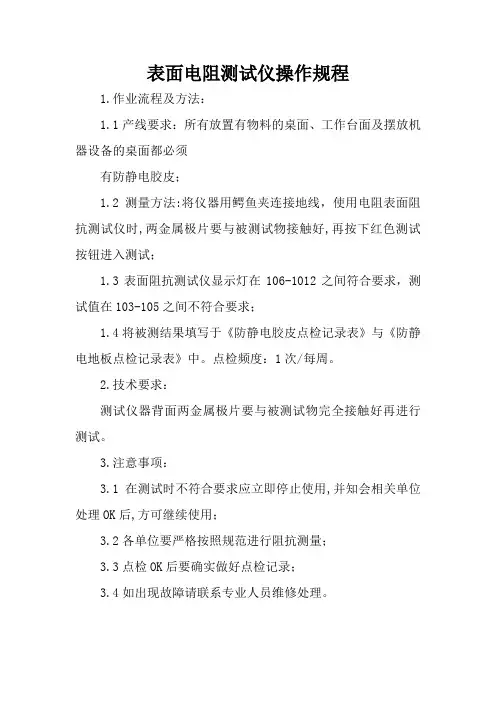

表面电阻测试仪操作规程
1.作业流程及方法：
1.1产线要求：所有放置有物料的桌面、工作台面及摆放机器设备的桌面都必须
有防静电胶皮；
1.2测量方法:将仪器用鳄鱼夹连接地线，使用电阻表面阻抗测试仪时,两金属极片要与被测试物接触好,再按下红色测试按钮进入测试；
1.3表面阻抗测试仪显示灯在106-1012之间符合要求，测试值在103-105之间不符合要求；
1.4将被测结果填写于《防静电胶皮点检记录表》与《防静电地板点检记录表》中。

点检频度：1次/每周。

2.技术要求：
测试仪器背面两金属极片要与被测试物完全接触好再进行测试。

3.注意事项：
3.1在测试时不符合要求应立即停止使用,并知会相关单位处理OK后,方可继续使用；
3.2各单位要严格按照规范进行阻抗测量；
3.3点检OK后要确实做好点检记录；
3.4如出现故障请联系专业人员维修处理。

表面电阻测试仪操作规程
1.0目的
为确保公司之仪器的有效操作，避免因操作方法、操作步骤等失误而造成仪器的损坏、或因仪器的维护不到位导致测试结果不精准，而产生产品的误测，特追溯至通用使用规程对本仪器制定正确的操作规则。

2.0范围
适用于检测加抗静电剂之PET、GAG、PP、PVC等等各种塑胶卷/片材。

3.0引用文献
表面电阻测试仪使用说明书(随机附)
4.0仪器主体概述
①
⑤
②
③
④
①----指示灯②----测量键（TEST）③----“地表漏电”插座④----条形码
⑤----标示卡
5.0表面电阻测试仪的使用
序号仪器部件使用与说明
1 指示灯指示所测量的结果
2 测量键（TEST）启动测量按键
3 “地表漏电”插座插入地表漏电线
4 条形码与被测物体充分接触
5 标示卡仪器标示
6.0仪器量程与规格
6.1量程：
本袖珍表面电阻测试仪量程从103 Ω到1012 Ω,误差为±1/2量级。

6.2规格：
电源9伏PP3碱性电池
测试电压标称9伏。

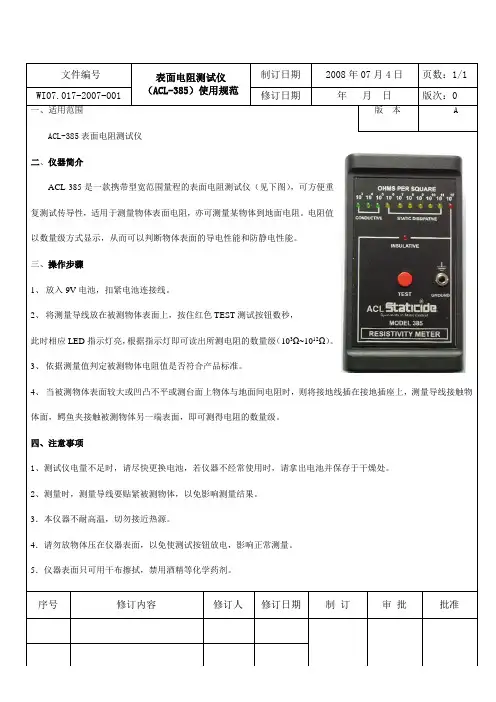

文件编号表面电阻测试仪
（ACL-385）使用规范制订日期2008年07月4日页数：1/1
WI07.017-2007-001 修订日期年月日版次：0 一、适用范围版本 A
ACL-385表面电阻测试仪
二、仪器简介
ACL-385是一款携带型宽范围量程的表面电阻测试仪（见下图），可方便重
复测试传导性，适用于测量物体表面电阻，亦可测量某物体到地面电阻。

电阻值
以数量级方式显示，从而可以判断物体表面的导电性能和防静电性能。

三、操作步骤
1、放入9V电池，扣紧电池连接线。

2、将测量导线放在被测物体表面上，按住红色TEST测试按钮数秒，
此时相应LED指示灯亮，根据指示灯即可读出所测电阻的数量级（103Ω~1012Ω）。

3、依据测量值判定被测物体电阻值是否符合产品标准。

4、当被测物体表面较大或凹凸不平或测台面上物体与地面间电阻时，则将接地线插在接地插座上，测量导线接触物
体面，鳄鱼夹接触被测物体另一端表面，即可测得电阻的数量级。

四、注意事项
1、测试仪电量不足时，请尽快更换电池，若仪器不经常使用时，请拿出电池并保存于干燥处。

2、测量时，测量导线要贴紧被测物体，以免影响测量结果。

3．本仪器不耐高温，切勿接近热源。

4．请勿放物体压在仪器表面，以免使测试按钮放电，影响正常测量。

5．仪器表面只可用干布擦拭，禁用酒精等化学药剂。

序号修订内容修订人修订日期制订审批批准。

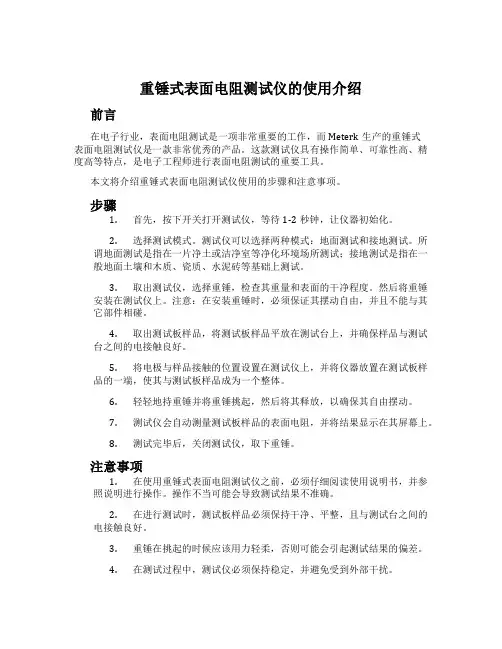

重锤式表面电阻测试仪的使用介绍前言在电子行业，表面电阻测试是一项非常重要的工作，而Meterk生产的重锤式表面电阻测试仪是一款非常优秀的产品。

这款测试仪具有操作简单、可靠性高、精度高等特点，是电子工程师进行表面电阻测试的重要工具。

本文将介绍重锤式表面电阻测试仪使用的步骤和注意事项。

步骤1.首先，按下开关打开测试仪，等待1-2秒钟，让仪器初始化。

2.选择测试模式。

测试仪可以选择两种模式：地面测试和接地测试。

所谓地面测试是指在一片净土或洁净室等净化环境场所测试；接地测试是指在一般地面土壤和木质、瓷质、水泥砖等基础上测试。

3.取出测试仪，选择重锤，检查其重量和表面的干净程度。

然后将重锤安装在测试仪上。

注意：在安装重锤时，必须保证其摆动自由，并且不能与其它部件相碰。

4.取出测试板样品，将测试板样品平放在测试台上，并确保样品与测试台之间的电接触良好。

5.将电极与样品接触的位置设置在测试仪上，并将仪器放置在测试板样品的一端，使其与测试板样品成为一个整体。

6.轻轻地持重锤并将重锤挑起，然后将其释放，以确保其自由摆动。

7.测试仪会自动测量测试板样品的表面电阻，并将结果显示在其屏幕上。

8.测试完毕后，关闭测试仪，取下重锤。

注意事项1.在使用重锤式表面电阻测试仪之前，必须仔细阅读使用说明书，并参照说明进行操作。

操作不当可能会导致测试结果不准确。

2.在进行测试时，测试板样品必须保持干净、平整，且与测试台之间的电接触良好。

3.重锤在挑起的时候应该用力轻柔，否则可能会引起测试结果的偏差。

4.在测试过程中，测试仪必须保持稳定，并避免受到外部干扰。

5.使用前要检查测试仪器及重锤的电量，如果电量不足，需要充电。

6.如果测试仪在测试过程中不能收到预期的结果，则需要进行相关排除故障的操作。

总结重锤式表面电阻测试仪是一款操作简单、可靠性高、精度高的产品。

它可以帮助电子工程师检测电路板表面电阻，确保电路板质量达到要求。

在使用测试仪时，需要注意操作指南，并严格按照步骤进行操作，以确保测试结果的准确性。
