ETCR钳形接地电阻测试仪操作方法

钳形接地电阻测试仪目录一．注意......................... ................................................................. ..2 二．简介....................... (2)三．规格.......................... (3)1．量限及准确度.................... . (3)2．技术规格......................... (3)四．钳表结构............................. . (3)五．液晶显示.............................. (3)1．液晶显示屏......................... . (3)2．特殊符号说明......................... .. (4)3．显示示例............................... (4)六．操作方法................................... . (4)1．开机.................................... (4)2．关机.................................... . (5)3．电阻测量................................ . (5)4．数据锁定/解除................. .... ............................................... . (5)七．测量原理................................... . (6)八．接地电阻测量方法....................... . (6)1．多点接地系统......................... . (6)2．有限点接地系统...................... .. (6)3．单点接地系统........................ (7)九．现场应用.................................. .. (8)1．电力系统的应用.......................... . (8)2．电信系统的应用............................ .. (8)3．建筑物防雷接地系统的应用.................. .. (8)4．加油站接地系统的应用..................... . (8)十．测量接地电阻的注意事项................... ................................................. (10)十一．装箱单................................... .. (10)感谢您购买了本公司的钳形接地电阻仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。

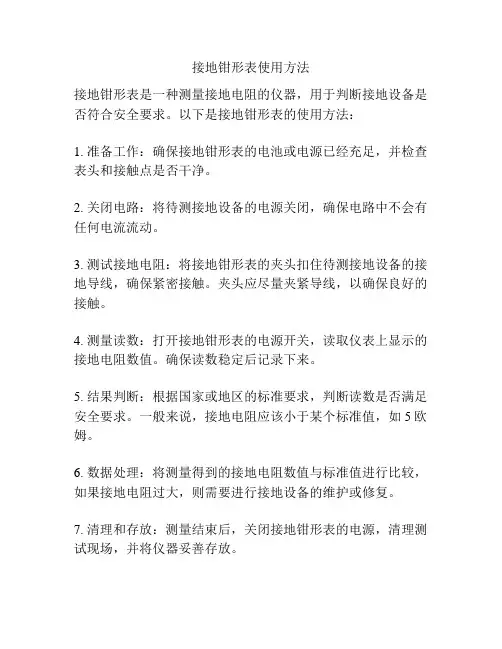

接地钳形表使用方法
接地钳形表是一种测量接地电阻的仪器，用于判断接地设备是否符合安全要求。

以下是接地钳形表的使用方法：
1. 准备工作：确保接地钳形表的电池或电源已经充足，并检查表头和接触点是否干净。

2. 关闭电路：将待测接地设备的电源关闭，确保电路中不会有任何电流流动。

3. 测试接地电阻：将接地钳形表的夹头扣住待测接地设备的接地导线，确保紧密接触。

夹头应尽量夹紧导线，以确保良好的接触。

4. 测量读数：打开接地钳形表的电源开关，读取仪表上显示的接地电阻数值。

确保读数稳定后记录下来。

5. 结果判断：根据国家或地区的标准要求，判断读数是否满足安全要求。

一般来说，接地电阻应该小于某个标准值，如5欧姆。

6. 数据处理：将测量得到的接地电阻数值与标准值进行比较，如果接地电阻过大，则需要进行接地设备的维护或修复。

7. 清理和存放：测量结束后，关闭接地钳形表的电源，清理测试现场，并将仪器妥善存放。

请注意，以上步骤仅为一般操作流程，具体步骤可能会因仪器型号或特定使用要求而有所不同，应根据接地钳形表的说明书进行操作。

此外，如果不确定如何正确操作接地钳形表，请参考专业人士的指导或咨询相关机构。

1. 多点接地系统某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。

见下图。

R0为所有其它杆塔的接地电阻并联后的等效电阻。

虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。

因此，可以从工程角度有理由地假设R0=0。

这样，我们所测的电阻就应该是R1了。

多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。

2. 有限点接地系统这种情况也较普遍。

例如有些杆塔是5个杆塔通过架空地线彼此相连；再如某些建筑物的接地也不是一个独立的接地网，而是几个接地体通过导线彼此连接。

在这种情况下，如果将上图中的R0视为0则会对测量结果带来较大误差。

出于与上述同样的理由，我们忽略互电阻的影响，将接地电阻的并联后的等效电阻按通常意义上的计算方法计算。

这样，对于N 个（N 较小，但大于2）接地体的接地系统，就可以列出N 个方程：R 1 + 1 ++ ...... +2 R 3 R N 1= R 1T =R 2T ++...... +R 1R 3R N 1R N +=R NT++...... +R 1R 2R (N -1 R 2+其中：R1、R2、…….RN 是我们要求得的N 个接地体的接地电阻。

R1T 、R2T 、……RNT 分别是用钳表在各接地支路所测得的电阻。

这是一个有N 个未知数，N 个方程的非线性方程组。

它是有确定解的，但是人工解它是十分困难的，当N 较大时甚至是不可能的。

为此，请选购我公司的有限点接地系统解算程序软件，用户即可使用办公电脑或手提电脑进行机解。

从原理上来说，除了忽略互电阻以外，这种方法不存在忽略R0所带来的测量误差。

但是，用户需要注意的是：您的接地系统中，有几个彼此相连接的接地体，就必须测量出同样个数的测试值供程序解算，不能或多或少。

接地电阻测试仪操作规程一、操作方法1 如图⑴、⑵所示，将被测接地级Eí与电位探测针Pí和电流接地探测针Cí成直线排列，彼此相距20米，且电位探测针Pí应插于接地级Eí与电流探测针Cí之间，Pí和Cí插入地下 0.5～。

2 使用专用导线将Eí、Pí和Cí分别与仪表相应端钮相连。

图⑴三端钮式图⑵四端钮式3 将仪表放在水平位置上，检查检流计指针是否在中心线上，若未指在中心线上，则用零位调整器将其调整到中心线位置。

4 将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时旋动“测量标度盘”，使检流计的指针平衡（置于中心线上）。

5 当检流计的指针接近中心线时，加快发电机摇把的转速（达到120转/分），再调整“测量标度盘”，使指针指于中心线上。

6 如果“测量标度盘”的读数小于1，应将“倍率标度”置于较小的倍数，再重新调整“测量标度盘”，以得到正确的读数。

7 当检流计的指针完全平衡在中心线上以后，用“测量标度盘”的读数乘以“倍率标度”的倍数，即为所测电阻值。

二、注意事项1摇测绝缘电阻过程中，转速由慢逐渐到快摇动手柄，不得忽快忽慢，以免指针摆动过大而引起误差。

2 如果检流计灵敏度过高，则使电位探测针Pí插入土中浅一些；如果检流计灵敏度过低，则沿电位探测针Pí和电流探测针Cí注水，使其湿润。

3 测量时，接地线路应与被保护的设备断开，以便获得准确的测量数据。

4 当接地极Eí和电流探测针Cí之间的距离大于20米时，电位探测针Pí可插在离Eí、Cí之间的直线几米以外，此时测量误差可以不计，但Eí、Cí之间的距离小于20米时，则应将电位探测针Pí正确的插于Eí和Cí的直线中间。

5 如果在测量探测针附近有与被测接地极相连的金属管道或电缆，则整个测量区域的电位将产生一定的均衡作用，从而影响测量结果。

接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。

大电流发生器为低电压、大电流干式变压器。

适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。

2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。

3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。

4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。

5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。

接地电阻测试仪注意事项1、接地线路要与被保护设备断开，以保证测量结果的准确性。

2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。

3、被测地极附近不能有杂散电流和已极化的土壤。

4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。

5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。

6、连接线应使用绝缘良好的导线，以免有漏电现象。

7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。

8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。

9、随时检查仪表的准确性，（每年送计量单位检测认定一次）。

10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。

ETCRETCR系列钳形接地电阻测试仪注意感谢您购买了本公司的钳形接地电阻仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。

——遵守本手册所列出的操作注意事项。

◆任何情况下，使用本钳表应特别注意安全。

◆注意本钳表所规定的测量范围及使用环境，禁止钳测动力线。

◆注意本钳表面板及背板的标贴文字。

◆开机前，扣压扳机一两次，确保钳口闭合良好。

◆开机时，不要扣压扳机，不能钳任何导线。

◆正常开机，显示“OLΩ”符号后，才能钳测被测对象。

◆钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。

◆避免本钳表受冲击，尤其是钳口接合面。

◆危险场合，强烈推荐选用本公司的防爆型钳形接地电阻仪。

◆防爆型产品，在危险场所内严禁拆卸和更换电池。

◆本钳表在测量电阻时钳头会发出间歇的轻微“嗡--”声，这是正常的，注意区别报警的“嘟--嘟--嘟--”声。

◆测量导线电流不要超过本钳表的上量限。

◆长时间不用本钳表，请取出电池。

◆拆卸、校准、维修本钳表，必须由有授权资格的人员操作。

◆由于本钳表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。

◆本用户手册中标有“*”的内容仅限于C型。

目录一、产品简介 (3)二、产品规格 (3)三、钳表结构 (5)四、液晶显示 (5)1.液晶显示屏 (5)2.特殊符号说明 (6)3.显示示例 (6)五、操作方法 (7)1.开机 (7)2.关机 (8)3.电阻测量 (8)4.电流测量 (9)5.数据锁定/解除/存储 (9)6.数据查阅 (10)7.报警功能设定 (10)8.报警临界值查看 (11)9.数据清除 (11)六、测量原理 (11)1.电阻测量原理 (11)2.电流测量原理 (11)七、接地电阻测量方法 (12)1.多点接地系统 (12)2.有限点接地系统 (12)3.单点接地系统 (13)八、现场应用 (15)1.电力系统的应用 (15)2.电信系统的应用 (15)3.建筑物防雷接地系统的应用 (16)4.加油站接地系统的应用 (16)九、测量接地电阻的注意事项 (18)十、装箱清单 (19)一、产品简介ETCR系列钳形接地电阻仪是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善，对老款产品的彻底升级。

钳形接地电阻测试仪使用说明公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]钳形接地电阻测试仪说明钳形接地电阻仪在测量有回路的时，不需断开接地引下线，不需，安全快速、使用简便。

钳形接地电阻仪能测量出用传统方法无法测量的，能应用于传统方法无法测量的场合，因为钳形接地电阻仪测量的是电阻和接地引线电阻的综合值。

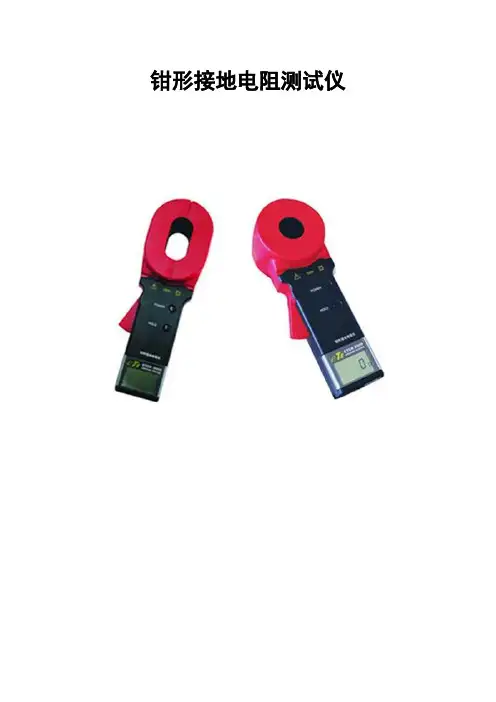

钳形接地电阻仪有长钳口及圆钳口之分。

我们实验室的长钳口特别适宜于接地的场合。

电力系统的应用⑴．输电线路杆塔⑵．变压器接地电阻的测量⑶．发电厂的应用钳形接地电阻测试仪操作方法开机与自检开机前，扣压扳机一两次，确保钳口闭合良好。

按on/off键，进入开机状态，首先自动测试，其符号全部显示。

然后开始自检，自检过程中依次显示"CAL6, AL5,CAL4"""CALO, OW"（或不显示）。

当“OLΩ出现后，自检完成，自动进人模式。

如果开机出错，会显示“Er”符号，需重启。

自检过程中，不要扣压扳机，不能张开钳口，不能钳任何导线。

自检过程中，要保持的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度。

如果后未出现OL，而是显示一个较大的阻值。

但用测试环检测时，仍能给出正确的结果，这说明钳表仅在测大阻值时有较大误差，而在测小阻值时仍保持原有准确度。

接地电阻测量开机自检完成后，显示“OL'即可进行。

此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。

若认为有必要，用随机的测试环检验一下。

其显示值应该与测试环上的一致（5.0—5.2Ω为正常）。

按键功能Hold键：锁定和存储数据。

存满99组后，“Men”字样闪烁。

Men键：查看存储数据数据，左右箭头可翻页（最多存储99组，不可手动删除）。

Al键：短按为开启或关闭报警功能。

长按3秒，进入设定报警值状态，Al键切换数位，左右键调整该位数值大小。

设定后，再次长按，设定完成。

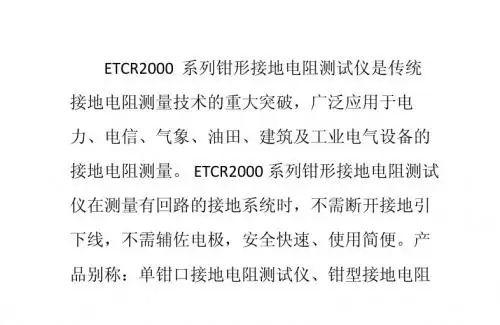

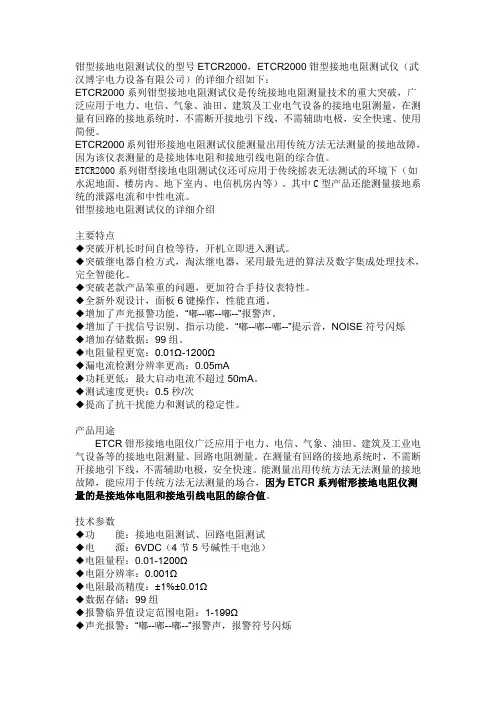

钳型接地电阻测试仪的型号ETCR2000，ETCR2000钳型接地电阻测试仪（武汉博宇电力设备有限公司）的详细介绍如下：ETCR2000系列钳型接地电阻测试仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量，在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。

ETCR2000系列钳形接地电阻测试仪能测量出用传统方法无法测量的接地故障，因为该仪表测量的是接地体电阻和接地引线电阻的综合值。

ETCR2000系列钳型接地电阻测试仪还可应用于传统摇表无法测试的环境下（如水泥地面、楼房内、地下室内、电信机房内等）。

其中C型产品还能测量接地系统的泄露电流和中性电流。

钳型接地电阻测试仪的详细介绍主要特点◆突破开机长时间自检等待，开机立即进入测试。

◆突破继电器自检方式，淘汰继电器，采用最先进的算法及数字集成处理技术，完全智能化。

◆突破老款产品笨重的问题，更加符合手持仪表特性。

◆全新外观设计，面板6键操作，性能直通。

◆增加了声光报警功能，“嘟--嘟--嘟--”报警声。

◆增加了干扰信号识别、指示功能，“嘟--嘟--嘟--”提示音，NOISE符号闪烁◆增加存储数据：99组。

◆电阻量程更宽：0.01Ω-1200Ω◆漏电流检测分辨率更高：0.05mA◆功耗更低：最大启动电流不超过50mA。

◆测试速度更快：0.5秒/次◆提高了抗干扰能力和测试的稳定性。

产品用途ETCR钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。

在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。

能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。

技术参数◆功能：接地电阻测试、回路电阻测试◆电源：6VDC（4节5号碱性干电池）◆电阻量程：0.01-1200Ω◆电阻分辨率：0.001Ω◆电阻最高精度：±1%±0.01Ω◆数据存储：99组◆报警临界值设定范围电阻：1-199Ω◆声光报警：“嘟--嘟--嘟--”报警声，报警符号闪烁◆按AL键开启、关闭、设置◆干扰信号识别功能：“嘟--嘟--嘟--”提示音，NOISE符号闪烁显示◆工作温湿度：-20℃-55℃；20％RH-90％RH◆液晶显示器：4位LCD数字显示，长宽47mm×28.5mm◆钳口尺寸：长钳口65mm×32mm；圆钳口Φ32mm◆钳口张开尺寸：长钳口28mm;圆钳口32mm◆钳表质量：长钳口1160g;圆钳口1120g(含电池)◆钳表尺寸：◆长钳口：长宽厚285mm×85mm×56mm◆圆钳口：长宽厚260mm×90mm×66mm◆保护等级：双重绝缘◆结构特点：钳形CT◆换档：全自动换档◆外部磁场：＜40A/m◆外部电场：＜1V/m◆单次测量时间：0.5秒◆电阻测量频率：＞1KHz◆被测电流频率：50/60Hz自动◆电池电压低指示功能：当电池电压低于5.3V时，电池电压低符号显示◆存储数据已满指示：存储数据已满99组，闪烁显示“MEM”符号◆超量程指示：超量程指示“OLΩ”、“L0.01”或“OL A”◆自动关机：开机约5分半钟仪表将自动关机◆功耗：开机启动、工作最大电流小于50mA，连续工作约30小时◆随机附件：仪表：1件；测试环：1件；仪表箱： 1件MS2301钳形接地电阻测试仪的行业应用MS2301钳形接地电阻仪用来测量任何有回路系统的接地电阻，例如，电力传输线接地电阻和通讯线路的接地电阻，也可以测量用电设备和避雷设施的接地网络的接地电阻。

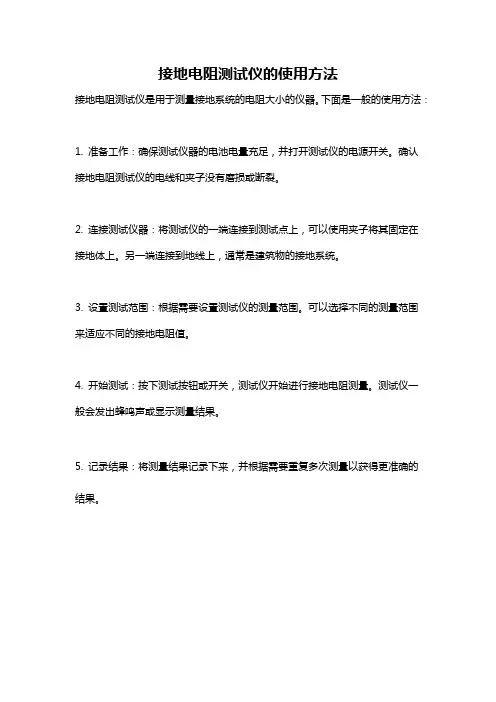

接地电阻测试仪的使用方法
接地电阻测试仪是用于测量接地系统的电阻大小的仪器。

下面是一般的使用方法：
1. 准备工作：确保测试仪器的电池电量充足，并打开测试仪的电源开关。

确认接地电阻测试仪的电线和夹子没有磨损或断裂。

2. 连接测试仪器：将测试仪的一端连接到测试点上，可以使用夹子将其固定在接地体上。

另一端连接到地线上，通常是建筑物的接地系统。

3. 设置测试范围：根据需要设置测试仪的测量范围。

可以选择不同的测量范围来适应不同的接地电阻值。

4. 开始测试：按下测试按钮或开关，测试仪开始进行接地电阻测量。

测试仪一般会发出蜂鸣声或显示测量结果。

5. 记录结果：将测量结果记录下来，并根据需要重复多次测量以获得更准确的结果。

ETCR3200双钳接地电阻测试仪说明书使用产品之前，请仔细阅读本说明书！武汉优利克电力设备有限公司Wuhan Ulke Power Equipment Co.,Ltd.目录一．简介 (1)二．技术规格 (2)三．仪表结构 (5)四．LCD显示器 (6)五．测量原理 (7)六．操作方法 (10)七．电池更换 (24)八．装箱单 (25)市场上最大口径的精密接地电阻测试仪：φ68mm ！抗干扰能力强、重复测试一致性好、精度高！！！一．简介ETCR3200双钳接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、接地线漏电流、交流电流、直流电阻而精心设计制造的，采用最新数字处理技术，精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻，大口径电流钳设计，可测量使用大型接地引下线的接地系统，可灵活准确测量单点和网状接地等各种复杂接地情况的任意接地电阻值，并联接地测量时而无需断开任何并联接地电极，最大程度地提高测量的方便性。

导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致强，确保长年测量的高精度、高稳定性和高可靠性。

其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电流漏电流测量。

ETCR3200双钳接地电阻测试仪由主机、电流钳、监控软件、测试线、辅助接地棒、通讯线等组成。

主机超大LCD 显示，蓝屏背光，棒图指示，一目了然。

同时能存储100组数据，通过监控软件实现历史查询与在线实时监测功能，动态显示，告警指示，自动关机，具有历史数据读取、查阅、保存、报表、打印等功能。

二．技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃----环境湿渡40%～60%＜80%----仪表工作电压9V±0.1V9V±1.5V----辅助接地电阻值＜100Ω＜30kΩrC、rP 干扰电压无＜20V----干扰电流无＜2A----测R时电极间距a＞5d a＞5d----测ρ时电极间距a＞20h a＞20h----2．一般规格功能二三四线法、选择法、双钳法测量接地电阻、土壤电阻率；接地电压、交流电压测量、交流电流漏电流测量电源DC9V(锌锰干电池R14S 1.5V6节，连续待机300小时)电流钳口径φ68mm量程选择法测量：0.00Ω～3000Ω双钳法测量：0.01Ω-100Ω二三四线法测量：0.00Ω～30.00kΩ土壤电阻率：0.00Ωm～9000kΩm直流电阻：0.00Ω～30.00kΩ接地电压：0.0V～100.0V交流电流：0.0mA～600A测量方式精密4线、3线法测量、简易2线、选择法、双钳法测量接地电阻测量方法二三四线法测量：变极法，测量电流20mA Max选择法测量：变极法，测量电流20mA Max双钳法测量：非接触互感测量法，测试电流1mA Max 土壤电阻率：四极法(温纳法)对地电压：平均值整流(P(S)-ES接口间)交流电流：钳形电流互感器测量测试频率128Hz/111Hz/105Hz/94Hz(AFC)短路测试电流AC20mA max开路测试电压AC40V max测试电压波形正弦波适合安规IEC61010-1(CATⅢ300V、CAT IV150V、污染度2)；IEC61010-031；IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG366-2004。

钳形接地电阻测试仪原理与使用方法 - 电工仪器仪表钳形接地电阻测试仪又名钳形接地电阻仪，英文名为Clamp-on Ground Resistance tester或Ground Resistance tester。

广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。

钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需帮助电极，平安快速、使用简便。

钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，由于钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。

钳形接地电阻仪有长钳口及圆钳口之分。

长钳口特殊适宜于扁钢接地的场合。

测量原理1．电阻测量原理钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。

钳表的钳口部分由电压线圈及电流线圈组成。

电压线圈供应激励信号，并在被测回路上感应一个电势E。

在电势E的作用下将在被测回路产生电流I。

钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。

2．电流测量原理钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。

被测量导线的沟通电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。

技术规格电源： 6VDC（4节5号碱性干电池）工作温度：-10℃-55℃相对湿度：10%-90%液晶显示器：4位LCD数字显示，长宽47×28.5mm 钳口张开尺寸：32mm钳表质量(含电池)：长钳口1160g；圆钳口1120g 钳表尺寸：长钳口长285mm、宽85mm、厚56mm圆钳口长260mm、宽90mm、厚66mm爱护等级：双重绝缘结构特点：钳口方式量程换档：自动外部磁场：40A/m外部电场：1V/m单次测量时间：1秒电阻测量频率：1KHz电阻测量最高辨别率：0.001Ω电阻测量范围：0.01-1000Ω电流测量范围：0-20A被测电流频率：50/60Hz可存储测量数据：99组电阻报警临界值设定范围：1-199Ω电流报警临界值设定范围：1-499mA应用范围电力系统的应用⑴．输电线路杆塔接地电阻的测量⑵．变压器中性点接地电阻的测量⑶．发电厂变电所的应用电信系统的应用⑴．楼层机房接地电阻的测量⑵．机房、放射塔接地电阻的测量加油站接地系统的应用⑴．储油罐、装卸点接地电阻的测量⑵．加油机接地电阻的测量⑶．加油机输油软管连接电阻的测量:特点对比传统的接地电阻测量方法是接受电压--电流法。

( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改接地电阻测试仪操作规程(标准版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.接地电阻测试仪操作规程(标准版)一、使用方法：1.接通仪表电源，将电源开关由“关”置成“开”，预热5～10分钟；2.将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸露部分；3.按下仪器的测试键，仪器所显示数值即为该支架接地电阻值；4.需做另一台样品试验时，按步骤2～3重复进行；二、注意事项：1．不要在放有易燃易爆品的地方使用仪表；2．打开电源前确保仪表已可靠接地；3．试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试仪表认定电流故障自动停止测试；4．证测试夹弹性良好，否则会引起测量误差；5．测试电流大于29A，测试仪认为电流故障，报警并自动停止测试；6．保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳定后再读数；7．作前必须看懂使用说明书，有不明之处要咨询技术人员；8．表出现故障，请咨询技术人员，不得随意打开机箱；9．每次开机必须预热10分钟，否则不能保证其准确度。

云博创意设计MzYunBo Creative Design Co., Ltd.。

E T R钳形接地电阻测试仪操作方法HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】ETCR2000 钳形接地电阻测试仪操作方法ETCR2000 钳形接地电阻测试仪操作方法1.开机开机前，扣压扳机一两次，确保钳口闭合良好。

按POWER键，进入开机状态，首先自动测试液晶显示器，其符号全部显示，见图1。

然后开始自检，自检过程中依次显示“CAL6、CAL5、CAL4…CAL0、OLΩ”，见图2。

当“OLΩ”出现后，自检完成，自动进入电阻测量模式，见图3。

自检过程中，不要扣压扳机，不能张开钳口，不能钳任何导线。

自检过程中，要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度。

自检过程中，若钳口钳绕了导体回路，测量结果是不准确的，请去除导体回路重新开机。

如果开机自检后未出现OL，而是显示一个较大的阻值，见图4。

但用测试环检测时，仍能给出正确的结果，这说明钳表仅在测大阻值时（如大于100欧）有较大误差，而在测小阻值时仍保持原有准确度，用户仍可放心使用*ETCR2000C自检完成显示“OLΩ”的同时还闪烁显示符号，见图5。

因空载电阻“OL”已超出电阻报警临界值。

2.关机钳表在开机后，按POWER键关机。

钳表在开机5分钟后，液晶显示屏进入闪烁状态，闪烁状态持续30秒后自动关机，以降低电池消耗。

在闪烁状态按POWER键可延时关机，钳表继续工作。

在HOLD状态下，需先按HOLD键退出HOLD状态，再按POWER键关机。

*ETCR2000C在HOLD状态下，需先按SET键或POWER键退出HOLD状态，再按POWER键关机。

*ETCR2000C在设定报警临界值状态下，需先按POWER键或按SET键3秒退出设定报警临界值状态，再按POWER键关机。

3.电阻测量开机自检完成后，显示“OLΩ”，即可进行电阻测量。

此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。

接地电阻测试仪操作使用步骤接地电阻测试仪如何操作接地电阻测试仪是摒弃了传统的人工手摇发电工作方式，接受先进的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电接地电阻测试仪是摒弃了传统的人工手摇发电工作方式，接受先进的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电阻测试仪。

适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值。

那么。

接地电阻测试仪操作使用步骤如何呢？以下为大家总结了以下几点：1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插入深度为400mm。

2）将接地电阻测量仪平放于接地体相近，并进行接线，接线方法如下：①用短的专用导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）或与C2、”短接后的公共端（四端钮的测量仪）相连。

②用长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮“C1”相连。

③用余下的长度居中的专用导线将距接地体⒛m的测量探针（电位探针）与测量仪的接线端“P1”相连。

3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调整“零位调整器”使测量仪指针指向中心线。

4）将“倍率标度”（或称粗调旋钮）置于大倍数，并渐渐地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。

5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r/min以上，同时调整“测量标度盘”，使指针指向中心线。

6）若“测量标度盘”的读数过小（小于1）不易读精按时，说明倍率标度倍数过大。

此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出精准读数。

7）计算测量结果，即R地=“倍率标度”读数ד测量标度盘”读数。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

ETCR2000系列钳形接地电阻测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述 (3)二、功能特点 (3)三、产品规格 (5)1、型号说明： (5)2、量限及准确度 (5)3、基本参数 (5)四、外形结构 (6)五、显示部分 (7)六、使用方法 (8)七、故障排除 (11)八、注意事项 (12)九、运输、贮存 (12)十、售后服务 (13)十一、附录 (14)ETCRCR2000系列钳形接地电阻测试仪一、概述ETCR2000系列主要用于电力、电信、气象以及其它电气设备的接地电阻测量。

使用这种方法测量时，不用辅助电极，不存在布极误差。

重复测试时，结果的一致性非常好。

国家有关部门对钳形接地电阻测试仪与传统电压电流法对比试验的结果说明，它完全可取代传统的接地电阻测试方法，准确地测量出接地电阻。

在实际应用中，2000系列钳形接地电阻仪在各行各业，各种不同的使用环境中得到了广大客户的认同。

二、功能特点对比传统电压电流测试法，2000系列钳形接地电阻仪优越性能表现如下：1. 操作简便：只须将钳表的钳口钳绕被测接地线，即可从液晶屏上读出接地电阻值。

而传统电压电流测试法必须将接地线从接地系统中分离，同时还要将电压极及电流极按规定的距离打入土壤中作为辅助电极才能进行测量。

2. 测量准确：传统电压电流测试法的准确度取决于辅助电极之间的位置，以及它们与接地体之间的相对位置。

另外，电压极电流极与接地体之间的土壤电阻率的不均匀性都会影响测量结果。

如果辅助电极的位置受到限制，不能符合计算值，则会带来所谓布极误差。

对于同一个接地体，不同的辅助电极位置，可能会使测量结果有一定程度的分散性。

从而影响测量的准确度。

不存在布极误差。

只要客户在测量时，先对本产品附带的测试环进行测量，如果读数准确，那么之后所测量的接地电阻值就是准确的。

3. 不受周围环境限制：传统电压电流测试法因为要设置两个有相对位置要求的辅助电极，所以对周围环境是有要求的，否则会影响测量的准确度。

E T C R钳形接地电阻测试仪操作方法Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】ETCR2000 钳形接地电阻测试仪操作方法ETCR2000 钳形接地电阻测试仪操作方法1.开机开机前，扣压扳机一两次，确保钳口闭合良好。

按POWER键，进入开机状态，首先自动测试液晶显示器，其符号全部显示，见图1。

然后开始自检，自检过程中依次显示“CAL6、CAL5、CAL4…CAL0、OLΩ”，见图2。

当“OLΩ”出现后，自检完成，自动进入电阻测量模式，见图3。

自检过程中，不要扣压扳机，不能张开钳口，不能钳任何导线。

自检过程中，要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度。

自检过程中，若钳口钳绕了导体回路，测量结果是不准确的，请去除导体回路重新开机。

如果开机自检后未出现OL，而是显示一个较大的阻值，见图4。

但用测试环检测时，仍能给出正确的结果，这说明钳表仅在测大阻值时（如大于100欧）有较大误差，而在测小阻值时仍保持原有准确度，用户仍可放心使用*ETCR2000C自检完成显示“OLΩ”的同时还闪烁显示符号，见图5。

因空载电阻“OL”已超出电阻报警临界值。

2.关机钳表在开机后，按POWER键关机。

钳表在开机5分钟后，液晶显示屏进入闪烁状态，闪烁状态持续30秒后自动关机，以降低电池消耗。

在闪烁状态按POWER键可延时关机，钳表继续工作。

在HOLD状态下，需先按HOLD键退出HOLD状态，再按POWER键关机。

*ETCR2000C在HOLD状态下，需先按SET键或POWER键退出HOLD状态，再按POWER键关机。

*ETCR2000C在设定报警临界值状态下，需先按POWER键或按SET键3秒退出设定报警临界值状态，再按POWER键关机。

3.电阻测量开机自检完成后，显示“OLΩ”，即可进行电阻测量。

此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。
