第三章平面与平面系统

《光学工程》考试大纲
一、复习参考书
1、工程光学. 第二版郁道银、谈恒英编，机械工业出版社，2007.2
二、复习要点
物理光学部分
第一章光的电磁场理论
1．光的电磁性质
2．光在电介质分界面上的反射和折射
3．光波的叠加和傅里叶分析
重点：熟练掌握光的电磁波表达形式和电磁场的复振幅描述；掌握光在介质分界面上反射和折射时光波的变化情况，尤其是正入射的情况；掌握光波的叠加原理与傅里叶分析方法。

第二章光的干涉和干涉系统
1．光波干涉的条件及干涉图样的计算
2．干涉条纹的可见度
3．平行平板产生的双光束干涉及典型双光束干涉仪
4．平行平板产生的多光束干涉及其应用
重点：熟练掌握光程差概念以及对条纹的影响及基本的双光束干涉系统。

掌握条纹定域和非定域的概念及条纹可见度、空间相干性、时间相干性概念；典型的双光束、多光束干涉系统以及单层增透、减反膜的计算结论和实际应用。

第三章光的衍射
1．菲涅耳衍射公式与夫琅和费衍射公式
2．典型孔径（矩孔，单缝和圆孔）的夫琅和费衍射
3．光学成像系统的衍射和分辨本领
4．多缝的夫琅和费衍射与衍射光栅
5．菲涅耳波带片
重点：熟练掌握典型的夫朗和费衍射系统概念和计算；掌握光栅的原理和计算；菲涅耳波带片的概念和使用。

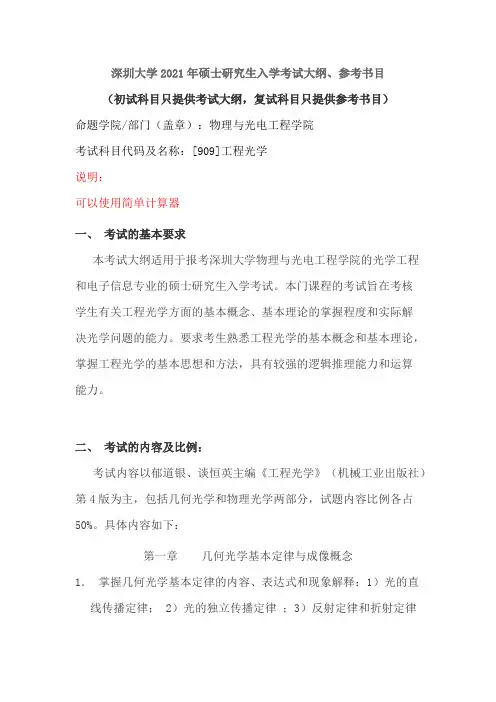

深圳大学2021年硕士研究生入学考试大纲、参考书目
（初试科目只提供考试大纲，复试科目只提供参考书目）
命题学院/部门（盖章）：物理与光电工程学院
考试科目代码及名称：[909]工程光学
说明：
可以使用简单计算器
一、考试的基本要求
本考试大纲适用于报考深圳大学物理与光电工程学院的光学工程和电子信息专业的硕士研究生入学考试。

本门课程的考试旨在考核
学生有关工程光学方面的基本概念、基本理论的掌握程度和实际解
决光学问题的能力。

要求考生熟悉工程光学的基本概念和基本理论，掌握工程光学的基本思想和方法，具有较强的逻辑推理能力和运算
能力。

二、考试的内容及比例：
考试内容以郁道银、谈恒英主编《工程光学》（机械工业出版社）第4版为主，包括几何光学和物理光学两部分，试题内容比例各占50%。

具体内容如下：
第一章几何光学基本定律与成像概念
1．掌握几何光学基本定律的内容、表达式和现象解释：1）光的直线传播定律； 2）光的独立传播定律；3）反射定律和折射定律。

五、模型比较1、单个折射球面：物像两方主面重合于球面顶点。

2、通常的光学系统：应用：透镜，看做两个折射球面的组合；利用单个折射球面的成像公式，可求得每个折射球面的物像两方焦距；进而利用光组组合公式求透镜的焦距、基点基面位置等。

3、薄透镜：厚度为零，即看做两折射球面的顶点非常接近，此时可以认为，整个透镜物像两方主面与顶点重合。

薄透镜的光学性质取决于透镜的焦距。

最简单的应用：两薄透镜的组合：组合焦距取决于两薄透镜各自的焦距，以及透镜的相对位置。

理想光学系统：主光线必然通过孔径光阑中心及入瞳中心。

**主光线：轴外物点发出的、通过入瞳中心的光线。

1L 2L Q1Q 2Q 2Q ¢1Q ¢Q ¢2Q ¢¢1Q ¢¢Q ¢¢A ¢B ¢ACB出瞳入瞳孔径光阑三、几何像差与波像差的比较1、几何像差1）基础：几何光学2）研究对象：实际光束相对于同心光束的偏离；实际像相对于理想像的大小、位置的偏离。

3）方法：实际光线的追迹——像差曲线（用于指导像差的校正）2、波像差1）基础：波动光学2）研究对象：实际波面相对于理想波面（球面波）的偏离。

3）方法：计算实际波面相对于理想波面的光程差。

4）特点：能更好的描述光学系统的成像能量分布，可用于实际光学系统的像质评价。

（1）基本概念：主截面、子午面、弧矢面、理想像（高斯像）（2）单色像差a. 球差b. 彗差（正弦差）c. 像散；d. 像曲；e. 畸变四、几何像差（定义与现象）宽光束引起的远轴物、窄光束引起的（3）色差：不同色光因折射率的不同带来的成像位置、大小的差异。

f. 位置（轴向）色差g. 倍率（垂轴）色差)(l n n =非单色物引起的几何像差小结像差类型影响因素危害轴上物点单色球差孔径轴对称的单色弥散圆斑复色位置色差位置、波长轴对称的彩色弥散圆斑轴外物点单色彗差（正弦差）孔径、视场彗星状弥散斑细光束像散视场离轴越远像散差越大场曲大物面（视场）中心与边缘不能同时清晰成像畸变像失真复色倍率色差波长、视场像模糊一、眼睛1、结构：角膜、瞳孔、水晶体、视网膜、眼轴。

第一章小结（几何光学基本定律与成像概念）1 、光线、波面、光束概念。

光线：在几何光学中，我们通常将发光点发出的光抽象为许许多多携带能量并带有方向的几何线。

波面：发光点发出的光波向四周传播时，某一时刻其振动位相相同的点所构成的等相位面称为波阵面，简称波面。

光束：与波面对应所有光线的集合称为光束。

2 、几何光学的基本定律（内容、表达式、现象解释）1 ）光的直线传播定律：在各向同性的均匀介质中，光是沿着直线传播的。

2 ）光的独立传播定律：不同光源发出的光在空间某点相遇时，彼此互不影响，各光束独立传播。

3 ）反射定律和折射定律（全反射及其应用）：反射定律：1、位于由入射光线和法线所决定的平面内；2、反射光线和入射光线位于法线的两侧，且反射角和入射角绝对值相等，符号相反，即I’’=-I。

全反射：当满足1、光线从光密介质向光疏介质入射，2、入射角大于临界角时，入射到介质上的光会被全部反射回原来的介质中，而没有折射光产生。

sinI m=n’/n，其中I m为临界角。

应用：1、用全反射棱镜代替平面反射镜以减少光能损失。

（镀膜平面反射镜只能反射90%左右的入射光能）2、光纤折射定律：1、折射光线位于由入射光线和法线所决定的平面内；2、折射角的正弦和入射角的正弦之比与入射角大小无关，仅由两种介质的性质决定。

n’sinI’=nsinI。

应用：光纤4 ）光路的可逆性光从A点以AB方向沿一路径S传递，最后在D点以CD方向出射，若光从D点以CD 方向入射，必原路径S传递，在A点以AB方向出射，即光线传播是可逆的。

5 ）费马原理光从一点传播到另一点，其间无论经历多少次折射和反射，其光程为极值。

（光是沿着光程为极值（极大、极小或常量）的路径传播的），也叫“光程极端定律”。

6 ）马吕斯定律光线束在各向同性的均匀介质中传播时，始终保持着与波面的正交性，并且入射波面与出射波面对应点之间的光程均为定值。

折/反射定律、费马原理和马吕斯定律三者中的任意一个均可以视为几何光学的一个基本定律，而把另外两个作为该基本定律的推论。

第一章 几何光学基本定律1. 已知真空中的光速c ＝3810⨯m/s ，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。

解：则当光在水中，n=1.333时，v=2.25 m/s, 当光在冕牌玻璃中，n=1.51时，v=1.99 m/s, 当光在火石玻璃中，n ＝1.65时，v=1.82 m/s ， 当光在加拿大树胶中，n=1.526时，v=1.97 m/s ，当光在金刚石中，n=2.417时，v=1.24 m/s 。

2. 一物体经针孔相机在 屏上成一60mm 大小的像，若将屏拉远50mm ，则像的大小变为70mm,求屏到针孔的初始距离。

解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x ，则可以根据三角形相似得出：,所以x=300mm即屏到针孔的初始距离为300mm 。

3. 一厚度为200mm 的平行平板玻璃（设n =1.5），下面放一直径为1mm 的金属片。

若在玻璃板上盖一圆形的纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片的最小直径应为多少？2211sin sin I n I n = 66666.01sin 22==n I745356.066666.01cos 22=-=I1mm I 1=90︒n 1 n 2200mmL I 2 x88.178745356.066666.0*200*2002===tgI xmm x L 77.35812=+=4.光纤芯的折射率为1n ，包层的折射率为2n ，光纤所在介质的折射率为0n ，求光纤的数值孔径（即10sin I n ，其中1I 为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。

解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有： n 0sinI 1=n 2sinI 2 (1)而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：(2)由（1）式和（2）式联立得到n 0 .5. 一束平行细光束入射到一半径r=30mm 、折射率n=1.5的玻璃球上，求其会聚点的位置。

第三章 平面与平面系统1. 人照镜子时，要想看到自己的全身，问镜子要多长？人离镜子的距离有没有关系？ 解：镜子的高度为1/2人身高，和前后距离无关。

2有一双面镜系统，光线平行于其中一个平面镜入射，经两次反射后，出射光线与另一平面镜平行，问两平面镜的夹角为多少？ 解：OA M M //32 3211M M N M ⊥∴1''1I I -= 又 2''2I I -=∴α同理：1''1I I -=α 321M M M ∆中 ︒=-+-+180)()(1''12''2I I I I αAOBM 1M 2M 3 N1N 2-I 1 I ''1-I 2I ''2 αααα︒=∴60α 答：α角等于60︒。

3. 如图3-4所示，设平行光管物镜L 的焦距'f =1000mm ，顶杆离光轴的距离a =10mm 。

如果推动顶杆使平面镜倾斜，物镜焦点F 的自准直象相对于F 产生了y =2mm 的位移，问平面镜的倾角为多少？顶杆的移动量为多少？ 解：θ'2f y = rad 001.0100022=⨯=θ αθx=mm a x 01.0001.010=⨯=⨯=∴θ图3-44. 一光学系统由一透镜和平面镜组成，如图3-29所示。

平面镜MM 与透镜光轴垂直交于D点，透镜前方离平面镜600mm 有一物体AB ，经透镜和平面镜后，所成虚像''A ''B 至平面镜的距离为150mm,且像高为物高的一半，试分析透镜焦距的正负，确定透镜的位置和焦距，并画出光路图。

图3-29 习题4图解： 由于平面镜性质可得''B A 及其位置在平面镜前150mm 处 ''''B A 为虚像,''B A 为实像则211-=β 21'1-==L L β 450150600'=-=-L L 解得 300-=L 150'=L 又'1L -L 1='1f mm f 150'=∴ 答：透镜焦距为100mm 。
