通信基本电路
- 格式:doc
- 大小:520.59 KB
- 文档页数:13
通信电路的原理和应用实例一、通信电路的原理通信电路是指用于传输信息的电路,它通过将原始信号转换为电信号,并通过导线、光纤或无线电等传输媒介进行信息传递。
通信电路的原理基于以下几个主要要素:1.1 发送器发送器是通信电路的核心部分,它将待传输的信号转换为适合传输的电信号。
发送器通常包括信号调制和信号放大等功能模块。
1.2 传输媒介传输媒介是信息传输的载体,常见的传输媒介包括导线、光纤和无线信号。
不同的传输媒介具有不同的传输特性和适用范围。
1.3 接收器接收器是通信电路中的另一个重要组成部分,它将传输过来的电信号转换为原始信号。
接收器通常包括信号解调、信号放大和信号解码等功能。
1.4 信号处理信号处理是通信电路中必不可少的一个环节,它通过对传输的信号进行处理和优化,确保传输质量的稳定和可靠。
二、通信电路的应用实例通信电路在现代通信领域中得到了广泛的应用,下面是一些通信电路的应用实例:2.1 电话系统电话系统是最早也是最常见的通信电路应用之一。
通过电话系统,人们可以通过电话线进行语音通信。
电话系统不仅可以用于个人之间的通话,也可用于商业和公共服务等领域。
2.2 无线通信系统无线通信系统是一种基于无线电波进行信息传输的通信电路。
在无线通信系统中,通过手机和基站之间的通信,实现了移动电话和数据传输等功能。
2.3 宽带互联网宽带互联网是一种基于通信电路的高速数据传输网络。
通过宽带互联网,人们可以方便地进行网上购物、在线视频、视频会议等活动。
2.4 电视广播系统电视广播系统是一种基于无线电波传输的通信电路,它通过电视信号的传输,实现了电视节目的接收和播放。
电视广播系统广泛应用于家庭和公共场所。
2.5 数据通信网络数据通信网络是一种用于传输数据的通信电路,常见的应用有局域网、广域网和因特网等。
通过数据通信网络,人们可以实现数据的传输和共享。
2.6 卫星通信卫星通信是一种基于卫星进行信息传输的通信电路。
卫星通信广泛应用于远程地区的通信和航空航天等领域。
什么是通信电路?通信电路是一种用于传递信息的物理路径,它是现代通信系统中不可或缺的组成部分。
通过通信电路,信息可以以电、光、无线等形式传输,从而实现人们之间的远程交流和信息传递。
一、通信电路的基本组成通信电路通常由以下几个基本组成部分构成:1. 发送设备:发送设备用于将信息转换成电信号或其他形式的能够传输的信号。
常见的发送设备有电话机、电脑、摄像机等。
2. 传输介质:传输介质是信息传输的媒介,可以是导线、电缆、光纤等。
不同的传输介质具有不同的传输速度和传输距离。
3. 接收设备:接收设备用于接收传输的信号,并将其转换回可读的信息。
比如,电话机、电视、计算机等都是常见的接收设备。
二、通信电路的工作原理通信电路的工作原理可以简单地分为三个步骤:1. 编码:发送设备将信息转换为适合传输的形式。
这个过程可以将信息编码成二进制或其他编码方式。
2. 传输:编码后的信号通过传输介质传输到接收设备。
传输的方式可以是有线传输、无线传输或光纤传输等。
3. 解码:接收设备将传输过来的信号解码,并还原成原始的信息。
解码的过程与编码相反,它将信号还原为人们可以理解的形式。
三、通信电路的应用领域通信电路广泛应用于各个领域,以下是几个常见的应用领域:1. 电信通信:通信电路在电信行业中具有重要的作用。
电话、手机、互联网等都是通过通信电路实现信息传输和交流。
2. 无线通信:通信电路在无线通信领域也起着至关重要的作用。
无线电、卫星通信等都是通过通信电路进行信号传输和接收。
3. 电视广播:电视广播是一种将图像和声音传输给受众的方式,其中通信电路起到了关键的作用。
通过通信电路,电视信号可以迅速传到家庭的电视机上。
4. 数据通信:在计算机网络中,通信电路承担着数据传输的重任。
通过通信电路,信息可以在计算机之间传输,实现数据共享和远程访问等功能。
总结通信电路作为现代通信系统中的核心部分,为人们提供了便捷的信息传输和交流方式。
它的应用涵盖电信通信、无线通信、电视广播和数据通信等众多领域。

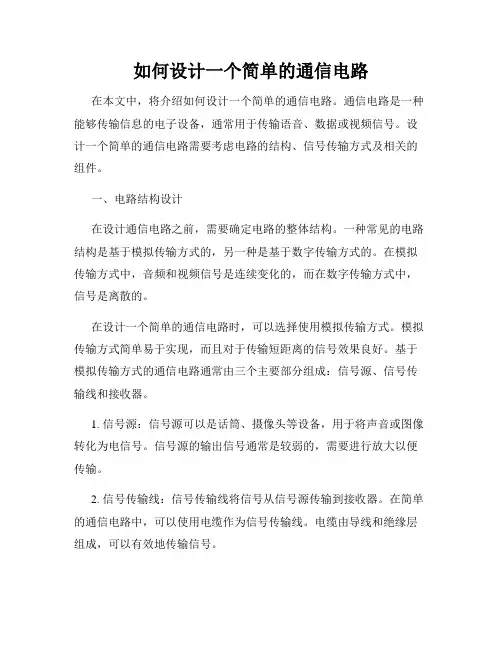

如何设计一个简单的通信电路在本文中,将介绍如何设计一个简单的通信电路。
通信电路是一种能够传输信息的电子设备,通常用于传输语音、数据或视频信号。
设计一个简单的通信电路需要考虑电路的结构、信号传输方式及相关的组件。
一、电路结构设计在设计通信电路之前,需要确定电路的整体结构。
一种常见的电路结构是基于模拟传输方式的,另一种是基于数字传输方式的。
在模拟传输方式中,音频和视频信号是连续变化的,而在数字传输方式中,信号是离散的。
在设计一个简单的通信电路时,可以选择使用模拟传输方式。
模拟传输方式简单易于实现,而且对于传输短距离的信号效果良好。
基于模拟传输方式的通信电路通常由三个主要部分组成:信号源、信号传输线和接收器。
1. 信号源:信号源可以是话筒、摄像头等设备,用于将声音或图像转化为电信号。
信号源的输出信号通常是较弱的,需要进行放大以便传输。
2. 信号传输线:信号传输线将信号从信号源传输到接收器。
在简单的通信电路中,可以使用电缆作为信号传输线。
电缆由导线和绝缘层组成,可以有效地传输信号。
3. 接收器:接收器用于接收传输线上的信号,并将其转化为可理解的声音或图像。
接收器通常包含放大器和扬声器或显示器等设备,用于放大和再现信号。
根据电路的需求,可以根据实际情况添加其他的电子元件,如滤波器、放大器等。
二、信号传输方式设计在设计通信电路时,还需要选择适合的信号传输方式。
常见的信号传输方式有两种:单向传输和双向传输。
1. 单向传输:单向传输方式只能在一个方向上传输信号,如从信号源到接收器。
这种传输方式适用于仅需单向传输信号的场合,如广播电台。
2. 双向传输:双向传输方式可以在两个方向上传输信号,如双向对讲机。
这种传输方式适用于需要双向交流的场合,如电话。
根据电路的需求,选择适合的信号传输方式是非常重要的。
三、电路组件选取与连接设计一个简单的通信电路还需要选择合适的电子组件,并将它们连接在一起。
常见的电子组件包括电源、放大器、滤波器、开关等。
通信电路原理在当今信息时代,通信技术成为了社会发展和经济进步的重要推动力。
通信电路作为通信系统的核心组成部分,其原理和应用对于通信技术的发展至关重要。
本文旨在深入探讨通信电路的原理,并分析其在现代通信系统中的应用和发展趋势。
一、通信电路的基本原理通信电路的核心功能是将信息信号进行有效的传输和处理。
其基本原理主要包括信号调制、信号传输、信号解调三个环节。
1. 信号调制:调制是将信息信号与载波信号进行合成,以便在传输过程中能够有效地传递信息。
调制的方式包括模拟调制和数字调制。
模拟调制主要包括调幅(AM)和调频(FM),而数字调制则包括振幅键控(ASK)、频率键控(FSK)和相位键控(PSK)等。
2. 信号传输:信号传输是指将调制后的信号通过传输媒介进行传递。
传输媒介可以是无线电波、光纤、同轴电缆等。
信号在传输过程中可能会受到噪声、衰减、失真等影响,因此需要采取适当的措施进行信号补偿和恢复。
3. 信号解调:解调是将传输过程中的信号还原为原始信息信号的过程。
解调方式与调制方式相对应,包括模拟解调和数字解调。
模拟解调主要有检波(Demodulation)和滤波等步骤,而数字解调则包括解码和译码等过程。
二、通信电路在现代通信系统中的应用通信电路在现代通信系统中的应用非常广泛,其关键技术和组件对于通信系统的性能和效率具有重要影响。
1. 无线通信:无线通信是现代通信系统中的重要组成部分。
通信电路在无线通信中的应用包括无线电发射和接收、无线网络接入、移动通信等。
无线电发射和接收需要使用调制和解调技术,以实现信号的传输和接收。
无线网络接入技术如Wi-Fi、蓝牙等也需要通信电路的支持,以实现无线信号的传输和连接。
2. 光纤通信:光纤通信是一种高速、大容量、长距离的通信方式。
通信电路在光纤通信中的应用主要体现在光信号的调制和解调上。
光纤通信系统使用光调制技术将信息信号调制到光载波上,然后通过光纤进行传输,最后在接收端进行光解调,恢复出原始信息信号。

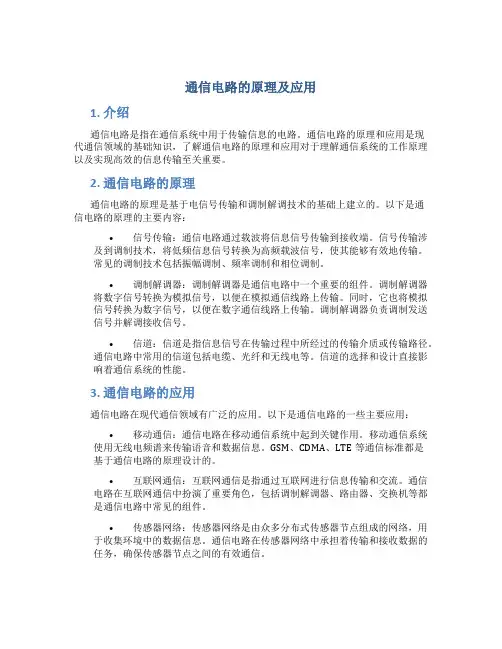

通信电路的原理及应用1. 介绍通信电路是指在通信系统中用于传输信息的电路。
通信电路的原理和应用是现代通信领域的基础知识,了解通信电路的原理和应用对于理解通信系统的工作原理以及实现高效的信息传输至关重要。
2. 通信电路的原理通信电路的原理是基于电信号传输和调制解调技术的基础上建立的。
以下是通信电路的原理的主要内容:•信号传输:通信电路通过载波将信息信号传输到接收端。
信号传输涉及到调制技术,将低频信息信号转换为高频载波信号,使其能够有效地传输。
常见的调制技术包括振幅调制、频率调制和相位调制。
•调制解调器:调制解调器是通信电路中一个重要的组件。
调制解调器将数字信号转换为模拟信号,以便在模拟通信线路上传输。
同时,它也将模拟信号转换为数字信号,以便在数字通信线路上传输。
调制解调器负责调制发送信号并解调接收信号。
•信道:信道是指信息信号在传输过程中所经过的传输介质或传输路径。
通信电路中常用的信道包括电缆、光纤和无线电等。
信道的选择和设计直接影响着通信系统的性能。
3. 通信电路的应用通信电路在现代通信领域有广泛的应用。
以下是通信电路的一些主要应用:•移动通信:通信电路在移动通信系统中起到关键作用。
移动通信系统使用无线电频谱来传输语音和数据信息。
GSM、CDMA、LTE等通信标准都是基于通信电路的原理设计的。
•互联网通信:互联网通信是指通过互联网进行信息传输和交流。
通信电路在互联网通信中扮演了重要角色,包括调制解调器、路由器、交换机等都是通信电路中常见的组件。
•传感器网络:传感器网络是由众多分布式传感器节点组成的网络,用于收集环境中的数据信息。
通信电路在传感器网络中承担着传输和接收数据的任务,确保传感器节点之间的有效通信。
•电视、广播等媒体通信:通信电路在电视、广播等媒体通信中起到重要作用。
它实现了从广播站点到用户设备之间的信息传输,确保了电视和广播节目的传输和接收质量。
•远程监控与控制:通信电路在远程监控与控制系统中实现了远程监控和控制设备的功能。

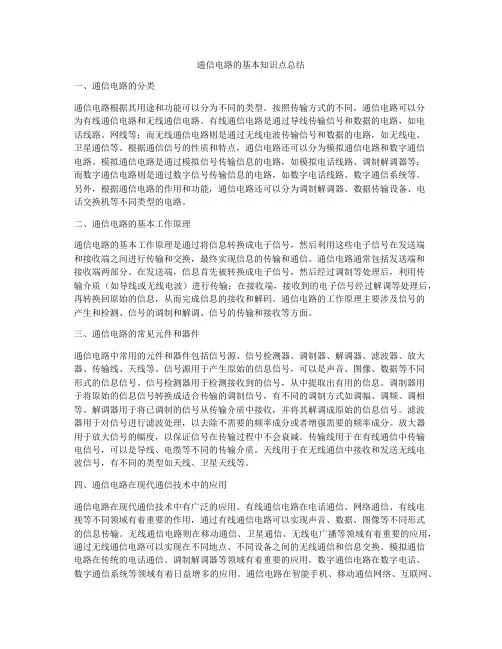

通信电路的基本知识点总结一、通信电路的分类通信电路根据其用途和功能可以分为不同的类型。
按照传输方式的不同,通信电路可以分为有线通信电路和无线通信电路。
有线通信电路是通过导线传输信号和数据的电路,如电话线路、网线等;而无线通信电路则是通过无线电波传输信号和数据的电路,如无线电、卫星通信等。
根据通信信号的性质和特点,通信电路还可以分为模拟通信电路和数字通信电路。
模拟通信电路是通过模拟信号传输信息的电路,如模拟电话线路、调制解调器等;而数字通信电路则是通过数字信号传输信息的电路,如数字电话线路、数字通信系统等。
另外,根据通信电路的作用和功能,通信电路还可以分为调制解调器、数据传输设备、电话交换机等不同类型的电路。
二、通信电路的基本工作原理通信电路的基本工作原理是通过将信息转换成电子信号,然后利用这些电子信号在发送端和接收端之间进行传输和交换,最终实现信息的传输和通信。
通信电路通常包括发送端和接收端两部分。
在发送端,信息首先被转换成电子信号,然后经过调制等处理后,利用传输介质(如导线或无线电波)进行传输;在接收端,接收到的电子信号经过解调等处理后,再转换回原始的信息,从而完成信息的接收和解码。
通信电路的工作原理主要涉及信号的产生和检测、信号的调制和解调、信号的传输和接收等方面。
三、通信电路的常见元件和器件通信电路中常用的元件和器件包括信号源、信号检测器、调制器、解调器、滤波器、放大器、传输线、天线等。
信号源用于产生原始的信息信号,可以是声音、图像、数据等不同形式的信息信号。
信号检测器用于检测接收到的信号,从中提取出有用的信息。
调制器用于将原始的信息信号转换成适合传输的调制信号,有不同的调制方式如调幅、调频、调相等。
解调器用于将已调制的信号从传输介质中接收,并将其解调成原始的信息信号。
滤波器用于对信号进行滤波处理,以去除不需要的频率成分或者增强需要的频率成分。
放大器用于放大信号的幅度,以保证信号在传输过程中不会衰减。

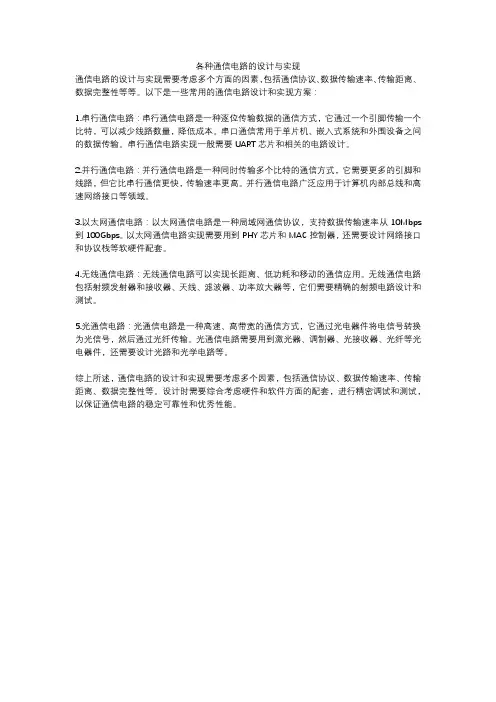

各种通信电路的设计与实现
通信电路的设计与实现需要考虑多个方面的因素,包括通信协议、数据传输速率、传输距离、数据完整性等等。
以下是一些常用的通信电路设计和实现方案:
1.串行通信电路:串行通信电路是一种逐位传输数据的通信方式,它通过一个引脚传输一个比特,可以减少线路数量,降低成本。
串口通信常用于单片机、嵌入式系统和外围设备之间的数据传输。
串行通信电路实现一般需要UART芯片和相关的电路设计。
2.并行通信电路:并行通信电路是一种同时传输多个比特的通信方式,它需要更多的引脚和线路,但它比串行通信更快,传输速率更高。
并行通信电路广泛应用于计算机内部总线和高速网络接口等领域。
3.以太网通信电路:以太网通信电路是一种局域网通信协议,支持数据传输速率从10Mbps 到100Gbps。
以太网通信电路实现需要用到PHY芯片和MAC控制器,还需要设计网络接口和协议栈等软硬件配套。
4.无线通信电路:无线通信电路可以实现长距离、低功耗和移动的通信应用。
无线通信电路包括射频发射器和接收器、天线、滤波器、功率放大器等,它们需要精确的射频电路设计和测试。
5.光通信电路:光通信电路是一种高速、高带宽的通信方式,它通过光电器件将电信号转换为光信号,然后通过光纤传输。
光通信电路需要用到激光器、调制器、光接收器、光纤等光电器件,还需要设计光路和光学电路等。
综上所述,通信电路的设计和实现需要考虑多个因素,包括通信协议、数据传输速率、传输距离、数据完整性等。
设计时需要综合考虑硬件和软件方面的配套,进行精密调试和测试,以保证通信电路的稳定可靠性和优秀性能。

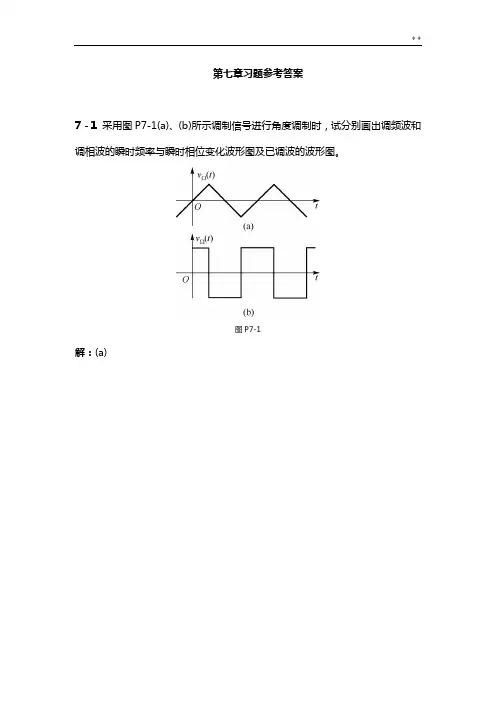

第七章习题参考答案7-1采用图P7-1(a)、(b)所示调制信号进行角度调制时,试分别画出调频波和调相波的瞬时频率与瞬时相位变化波形图及已调波的波形图。
图P7-1解:(a)(b)图P7-1J7-2有一调角波数学表示式)10cos 03.010sin(12=48t t -v V ,试问这是调频波求 中心角频率,调制角频率以及最大角频偏?[参考答案: rad/s 300=Δm ω] 解:一个角度调制波既可以是调频波又可以是调相波,关键是看已调波中瞬时相位)(Δt φ的表达式与调制信号的关系,与调制信号成正比为调相波,与调制信号的积分成正比为调频波。
由调角波的表达式)10cos 03.010sin(12=48t t -v 得知t t φ410cos 03.0=)(Δ-, 若调制信号t ωV sin =m Ωv ,则)10cos 03.010sin(12=48t t -v 为调频波。
中心频率为rad/s 108C =ω,调制角频率为rad/s 10=4Ω,最大角频偏300rad/s =rad/s 10×0.03==Δ4f m ΩM ω7-3 一个调频波的载波频率是10MHz ~7,频偏为00kHz 2,调制频率为0kHz 1,求调制指数。
若调制频率降为0Hz 2,求调制指数。
[参考答案:20=f1M ,4f210=M ]解:由于调制频率为0kHz 1,属于单音调制。
ΩV k M mΩf f =,又3m Ωf m 10×200×π2==ΔV k ω, 所以 20=10×10×π210×200×π2=33f1M 当调制频率为20Hz 时,433f210=20×π210×200×π2=M 7-4 一个调相波的载波频率是10MHz ~7,调制指数是20。
调制频率同上题,求角频偏。
[参考答案:rad/s 10×26.1=Δ6m1ω,rad/s 10×5.2=Δ3m2ω] 解:同样属于单音调制。
串口通信电路基本原理
串口通信电路是一种常见的通信方式,通过串行通信线路实现设备之间的数据传输。
其基本原理如下:
1. 串行通信线路:串口通信电路通常使用串行通信线路,如RS-232、RS-485、USB等。
这些线路可以将数据从一个设备传输到另一个设备,实现设备之间的通信。
2. 串行通信协议:串口通信电路使用特定的串行通信协议,如RS-232协议、RS-485协议等。
这些协议规定了数据传输的格式、传输速率、数据位长度、校验方式等参数,以确保数据传输的正确性和可靠性。
3. 数据传输方式:串口通信电路采用异步串行通信方式,即数据以字符为单位,按照一定的顺序进行传输。
在传输过程中,每个字符包含数据位、校验位和停止位等组成部分。
4. 波特率:波特率是串口通信中最重要的参数之一,它决定了数据传输的速度。
不同的设备可能需要不同的波特率来匹配它们的传输速率。
综上所述,串口通信电路的基本原理是通过串行通信线路和特定的串行通信协议,实现设备之间的数据传输。
在传输过程中,使用异步串行通信方式,并遵循一定的字符格式和波特率等参数。
以上就是串口通信电路的基本原理,通过了解这些原理,我们可以更好地理解和应用串口通信电路,实现设备之间的数据传输和控制。
通信电路原理知识点总结一、通信电路的基本概念1. 通信电路的定义:通信电路是指用来传递信息的电路,通过电磁波或者电子信号传递信息。
通信电路包括了广播电视、电话、电报、无线电等通信设备。
2. 通信电路的分类:通信电路可以根据传递信息的方式和用途进行分类,包括有线通信电路和无线通信电路。
有线通信电路主要通过导线传递信号,无线通信电路则通过无线电波传递信号。
二、信号的基本概念1. 信号的定义:信号指的是携带信息的电磁波或者电压的变化,可以是模拟信号或者数字信号。
模拟信号是连续的信号,可以表示连续的物理量变化,如声音、图像等;数字信号是离散的信号,用数字表示的信号。
2. 信号的特点:信号有幅度、频率、相位等特征,不同的信号特征可以传递不同的信息。
三、电路的基本元件和参数1. 电阻:电阻是电路中的基本元件,阻碍电流通过的程度称为电阻。
电阻的单位是欧姆(Ω),在电路中的作用是限制电流。
2. 电容:电容是电路中的储能元件,可以储存电荷,其单位是法拉(F)。
电容在交流电路中具有储存和释放电能的作用。
3. 电感:电感是电路中的储能元件,是由线圈组成的。
电感的单位是亨利(H),在电路中的作用是阻碍电流变化。
4. 电路参数:电路的参数包括电流、电压、功率、频率等基本参数,了解这些参数有助于分析和设计电路。
四、信号传输的基本原理1. 信号的传输方式:信号的传输方式包括有线传输和无线传输,分别通过导线和无线电波进行信号传输。
2. 信号的增强和衰减:信号在传输过程中会受到噪声和衰减的影响,需要进行信号增强和衰减的处理。
3. 信号传输的调制和解调:在通信过程中,在发送端对原始信息进行调制,将信息信号转换成载波信号,传输到接收端后进行解调,将载波信号转换成原始信息信号。
五、通信电路的应用1. 电话通信电路:电话通信电路是最基本的通信设备,通过电话线传递声音信号。
2. 无线电通信电路:无线电通信电路通过无线电波传输信息,包括无线电、移动通信等。
通信电路基本特性与分类总结通信电路是一种用于传输和接收信息的电路系统,它在现代通信中起着至关重要的作用。
本文将对通信电路的基本特性和分类进行总结。
一、通信电路的基本特性1. 信号传输:通信电路通过传输信号来实现信息的传递。
信号可以是模拟信号或数字信号。
模拟信号是连续变化的电压或电流,而数字信号是离散的二进制码。
2. 频率特性:通信电路的频率特性决定了其能够传输的频率范围。
频率特性通常通过频率响应曲线表示,该曲线显示了通信电路在不同频率下的增益或衰减情况。
3. 带宽:通信电路的带宽是指其能够传输的频率范围。
带宽越宽,通信电路能够传输的信息量就越大。
4. 噪声:通信电路中的噪声是指无用的干扰信号。
噪声会降低通信电路的信号质量和传输效率。
常见的噪声类型包括热噪声、互调失真噪声等。
5. 时延:通信电路的时延是指信号从发送端到接收端所需的时间。
时延通常包括传输时延、处理时延和排队时延等。
二、通信电路的分类1. 按传输介质分类:a. 有线通信电路:采用导线或光纤等有线媒介进行信号传输,如电缆、光纤传输系统等。
b. 无线通信电路:通过无线电波或红外线等无线媒介进行信号传输,如无线电通信、卫星通信等。
2. 按信号传输方式分类:a. 模拟通信电路:传输和处理模拟信号的通信电路,如模拟电话网络等。
b. 数字通信电路:传输和处理数字信号的通信电路,如数字电视、网络通信等。
3. 按传输距离分类:a. 远距离通信电路:用于大范围的远距离通信,如长途电话通信、卫星通信等。
b. 近距离通信电路:用于相对较短的距离通信,如局域网、蓝牙通信等。
4. 按传输速率分类:a. 低速通信电路:传输速率较低的通信电路,如低速调制解调器等。
b. 高速通信电路:传输速率较高的通信电路,如光纤通信、宽带网络等。
5. 按应用领域分类:a. 电话通信电路:用于语音通信的电路系统,如传统电话网络等。
b. 数据通信电路:用于数据传输的电路系统,如互联网、局域网等。
摘要:本文介绍了高频正弦波振荡器的设计方法,主要应用了LC振荡电路产生正弦波,再经丙类高频功率放大器进行功率放大,并用multisim10仿真软件进行仿真,经过反复的调试最终得到满足课题要求的电路,该电路具有应用器件少,输出波形不易失真,方便调节等优点。
关键词:正弦波;振荡器;高频功率放大器。
一、概述该研究课题主要涉及了振荡器的内容还有高频功率放大器的内容,正弦波振荡器非常具有实用价值,该课题的研究可以加深对振荡器以及丙类高频功率放大器的了解。
设计任务为:①、设计一个振荡器,产生高频正弦波,并且输出信号必须经高频功率放大器放大。
已知用于放大器的晶体管参数:Vcc=+12V,β=60,C b`c=5pF,C b`e=205pF,Uces=1.5V,三极管的损耗功率Pcm=1W;②、用于振荡器电路的三极管,根据设计的实际电路情况自行选择;③、高频功率放大器的输出采用互感变压器耦合方式,负载电阻为51Ω。
=6.5~8.5MHz可调;②、高技术指标:①、振荡器振荡频率变化范围fη70%。
频功率放大器输出功率P≥500mW,效率≥二、工作原理说明1、振荡器题目要求产生高频正弦波,所以选用电容三点式电路,进一步考虑从而选用并联改进型电容三点式振荡器(西勒电路),因为它具有输出波形不易失真,作为可变f振荡器使用非常方便,而且幅度平稳,频率稳定性高,最高振荡频率可达百兆至千兆等特点。
2、高频功率放大器信号的放大实质是能量的转换,是将电源提供的直流电能转换为交流信号电能。
大功率的放大器,消耗功率大,所以效率的高低就变得非常重要,这不仅表现在放大器输出相同功率时,高频率工作可以节约直流电源的电能,还在于采用相同器件的条件下高效率工作可以输出更大的功率,所以该电路选用丙类高频放大器。
3、电路设计原理框图如图1所示。
图1 原理框图图1 正弦波振荡器原理框图三、电路设计1、正弦波振荡器的设计(1)、正弦波振荡器电路如图2所示。
图2 正弦波振荡器电路图LC 振荡部分是由晶体管组成的电容三点式振荡器,所用改进型电路既西振荡电路将直流转换为交流正弦波高频功率放大器输出采用互感耦合的方式将正弦波经过高频功率放大器勒电路,1c 对交流短路,因此是基极接地(共集)电路。
对于振荡电路选择共集组态主要考虑电容5c 的改变来调节频率,因为变容二极管加反向偏置电压和调制电压,需要有公共接地点,通常选用共基电路在电路连接上比较方便,晶体管的静态工作点由4321R R R R 、、、决定。
即βcQ bQ e CQ BE BQ EQ ce ccQcc cQ cc b b b bQ I I R I V V V R R V V I V R R R V =≈-=+-=+=212 综上所述,可以取振荡器的静态工作点CQ I =1.4mA ,V V CEQ 7.0=,设三极管=β60。
得 Ω=-=+k I V V R R CQ CEQCC 843为了提高电路的稳定性,3R 的值可适当增大,取3R =Ωk 5.2,则Ω=k R 5.54。
所以 V R I V CQ EQ 5.33==若取流过2R 的电流===βCQ BQ I I I 101020.23mA则 Ω≈=k I V R BQ 1022所以 CC BQ V V R R R =+)(212即 Ω≈-=k V V R R BQ CC 75121振荡器的静态工作电流通常选在(1~4)mA ,CQ I 偏大可使输出电压幅度增加,但波形失真加重。
频率稳定度差,CQ I 过小会使uo A 较小,起振困难。
谐振频率的计算,∑=C L f 1021π,∑C 为5432C C C C 、、、总电容,如果选择3C 远大于2C ,4C 远大于2C ,则52C C C +≈∑。
根据题目要求振荡器振荡频率变化范围0f =6.5~8.5MHz ,所以取101=L uH ,302=C pF ,5C 变化范围是5~30pF.。
(2)、频率稳定性稳频措施为一是减少外界因素的变化。
二是合理选择元器件。
例如,选择f T 高且性能稳定可靠的振荡管,不但有利于起振(因在振荡频率上β较高),而且由于极间电容小,相移小,使振荡频率更接近回路的固有谐振频率,有利于提高频率稳定度;选择温度系数小、Q 值高的回路电感L (如在高频瓷骨架上用烧渗银法制成的电感)和电容C ,一方面使L 和C 在温度改变时变化很小,振荡频率的变化也很小,另一方面由于Q 值高,其频率稳定度也高;采用贴片元器件,可减小分布参数的影响,有利于振荡频率的稳定。
此外,L 一般具有正温度系数,若选用适当负温度系数的电容(如陶瓷电容器)进行温度补偿,就可以使温度改变时振荡频率的变化大大减小。
为了防止元器件老化带来的振荡频率变化,在组装电路前应对元器件进行老化处理。
三是合理设计振荡电路。
电路的相位特性应该满足这样的条件:由某一频率变化所引起的相位变化,两个变化量的符号必须相反,才能使频率趋于稳定。
用数学表示为负值=∆∆=0ωωωϕAB写成偏导数形式,则为00<∂∂=ωωωϕAB(3)、振幅稳定性在分析振荡的产生过程中了解到:如果电路的环反馈系数AB>1,振幅增大,如果AB<1,振幅会衰减;若AB=1,则振幅维持不变。
因此,当电路中出现增幅现象时,必定满足振幅条件下的AB>1。
要使振幅不继续增大而趋于稳定,必须使电路的AB 值随振幅的增大而减小,自动调整到AB=1。
与此相反,当电路中出现减幅现象时,必定满足在该振幅条件下的AB<1。
要使振幅不继续减小下去,必须使电路的AB 值能随振幅的减小而增大,自动调整到AB=1。
这就是说,欲使振荡器的振幅在发生某种变化时能自动趋于稳定,电路的反馈系数AB 应具有下述特性:振幅变化使AB 值随之变化,AB 变化再次造成的振幅变化应与原振幅变化相反。
如果用数学式子表示既OU AB ∆=负值 写成偏导数的形式为0<∂∂OU AB 2、高频功率放大器的设计高频功率放大器电路如图3所示。
图3 高频功率放大器电路图(1)、确定放大器的工作状态图中65R R 、的作用是得到基极偏压,76C C 、是直流供电电源的高频旁路电容,用来使有用信号在供电电源两端产生的电压忽略不计。
为了获得较高的效率η和最大的输出功率o p ,选丙类放大器的工作状态为临界状态, 60=c θ,所以39.0)60(1= α,18.0)60(0= α。
集电极输出功率pcm m c cm o R U I U p 212121== V U V U ces cc 5.10cm =-=;所以谐振电阻 Ω=⨯=-=25.1105.025.102)(22)(o ces cc p p U V R ; 集电极基波电流振幅mA R p I po m c 2.9521==; 集电极电流脉冲最大值mA I I m c cm 2.244)60(11== α;直流分量mA I I cm co 2.53)60(0== α;直流功率mA I V p co cc z 4.6382.5312=⨯==;总效率%3.784.638500≈==z o p p η; 计算线圈砸数比 LP R R N N =2221 所以47.15125.11021≈=N N 根据上面所得数据选择可调式耦合线圈,把初级线圈电感设置为10uH ,通过调节初级回路中的电容值以到达谐振频率,并且设置初级与次级线圈匝数比为1.47:1。
四、性能的测试1、振荡器振荡频率为6.5MHz正弦波振荡器的电路图4所示,振荡器振荡频率为6.5MHz时的示波器图形和频率计示数如图5所示。
图4 正弦波振荡器电路图图5 示波器和频率计示数因为仪器本身原因和计算的误差,所以调节可变电容不能准确使谐振频率达到6.5MHz。
2、振荡器振荡频率为8.5MHz振荡器振荡频率为8.5MHz时的示波器图形和频率计示数如图6所示。
图6 示波器和频率器示数因为仪器本身原因和计算的误差,所以调节可变电容不能准确使谐振频率达到8.5MHz。
3、高频功率放大器电路如图7所示,当高频功率放大器的输入信号是振荡器C的大小,使LC回路达到谐振状态,此输出6.5MHz的正弦波时,通过调节9时的电极输出波形如图8所示。
图7 高频功率放大器电路图8 集电极输出波形4、输出功率测量高频功率放大器耦合输出电压为182mV根据公式 mV U R R U P L L LL182,51,2≈Ω==输出所以 mW mW P 500650>≈输出 满足任务要求。
五、结论、性价比通过该实验电路最后得到振荡器谐振频率范围f 0=6.5~8.5MHz 并且是可调的, 高频功率放大器输出功率P ≥500mW ,效率≥η70%。
总体来说,通过对比可以明确本次课程设计基本上达到了任务要求。
因为在仿真过程中没有找到能准确满足实验要求的的晶体管,所以存在一定的误差。
此外,还有一部分误差可能是由于各电器件或者导线的相互影响造成的,另外multisim 软件本身存在一定的误差。
这次设计的电路,主要由正弦波振荡器和高频功率放大器两部分构成。
用到了许多以前所学的和本学期所学习的知识,综合性比较强。
六、课设体会及合理化建议通过本次课程设计,使我巩固了以前所学的大部分电路基础和模拟电子线路方面的知识,同时也加深了本学期的通信电子线路方面的知识。
在设计过程中,通过老师孜孜不倦的讲解和翻阅相应的参考资料,最终完成了本次课程设计的原理设计方面。
在此对本次课程设计的理论方面有了极大的认知。
我相信这对我以后的学习和工作都有非常大的帮助。
在Mutisim 仿真过程中也遇到了很大的问题,那就是在仿真软件中没有找到设计原理图中的元器件。
因此就必须想办法通过其他途径予以解决,为此我询问的了许多同学,终于在老师和同学的帮助下解决了此问题。
此外仿真过程中的图形也有一定的失真情况,经过不断的调整各个元器件的位置,最后得到了想要的波形。
本次课程设计对我专业知识的运用进行了全方面的考核与检测,经过本次课设认识到了自身的不足,同时更加强了学习专业知识的决心,以及对以后从事电子方面的信心。
参考文献1. 谢沅清,邓钢.通信电子线路. [M]北京:电子工业出版社,2007年。
2. 李秀人.电子技术实训指导. [M]北京:国防工业出版社,2006年。
3. 铃木雅臣.晶体管电路设计. [M]北京:科学出版社,2004年。
4. 于洪珍.通信电子线路.[M]北京:清华大学出版社,2006年。
5. 王卫东.傅佑麟.高频电子线路. [M]北京:电子工业出版社,2004年。
6. 谢自美.电子线路设计、实验、测试(第二版).[M]北京:科学出版社,2004。
年。
7. R.F.格拉夫.电子电路百科全书(第二卷).[M]北京:科学出版社,1989年。
