保险丝结构、原理及使用方法

温度保险丝构造及原理温度保险丝的构造通常由保险丝管、热敏材料和两个导电端子组成。

保险丝管一般采用金属材料制成，具有较高的电导性和导热性，以确保在过载时能够快速升温。

热敏材料是保险丝的核心部分，它能够根据温度的升高或降低而改变电阻值。

通常采用的热敏材料有聚氨酯、聚酯等。

导电端子是保险丝的两个电极，用于与电路连接。

保险丝的工作原理基于热敏材料的温度特性。

当电路过载时，由于电流过大，保险丝的瞬间功率损耗会产生大量的热量，导致热敏材料的温度升高。

当温度超过热敏材料的工作温度时，热敏材料的电阻值会迅速增加，从而限制电流通过，达到断路的目的。

一旦保险丝断路，电路中的电流将停止流动，从而保护了电路和设备。

此时，保险丝需要冷却一段时间，使温度降低到热敏材料的恢复温度以下，使其电阻值降低，电流可以再次通过，实现对电路的恢复。

温度保险丝的额定电流和额定工作温度是确定其性能的重要参数。

额定电流是指保险丝能够连续工作的最大电流值，超过这个电流值时，保险丝会断开。

额定工作温度是指保险丝能够正常工作的温度范围，超过或低于这个温度范围，保险丝可能会出现误动作或失效的情况。

在实际应用中，温度保险丝通常与其他保护装置如熔断器、电磁继电器等组合使用，形成多重保护系统，以确保电路和设备的安全可靠。

此外，温度保险丝还可以根据不同的应用需求设计成各种形状和尺寸，以适应不同的电器产品和电路设计。

综上所述，温度保险丝是一种通过热敏材料的电阻值变化来控制电流断路和恢复的安全装置。

其构造简单，原理清晰，通过限制过载电流，可有效防止电路过热和起火的危险，保护电气设备和电路的安全运行。

保险丝的应用指南目录一．保险丝的基本工作原理二．管状保险丝的分类三．选择保险丝的十个要素四．小型管状保险丝的测试要求五．小型管状保险丝的安全认证一. 保险丝的基本原理-----------------------------------------------1．结构：在电路过电流保护元件中最常用的就是小型管状保险丝，它是由两端带有金属联接端子的管体和管内的金属熔体这两大主要部份所组成的，其外壳部份的作用是支撑和联接，大多数保险丝的外型是圆柱形的，即所称为管状的；关键的功能是由内部的熔体所决定的。

2．功能：保险丝是串联在电路中的，一般要求其电阻要小（功耗要小），因此当电路正常工作时，保险丝只相当于一根导线，能够长时间稳定的使用；由于电源或外部干扰而发生电流波动时，保险丝也能承受一定范围的过载；只有当电路中出现较大的过载电流--故障或短路--时，保险丝才会动作，通过断开电流来保护电路的安全。

3．原理：保险丝通电时因电流转换的热量会使熔体的温度上升，在负载正常工作电流或允许的过载电流时，电流所产生的热量和通过熔体，壳体和周围环境所幅射，对流和传导等方式散发的热量能逐步达到平衡；如果散热速度跟不上发热时，这些热量就会在熔体上逐部积蓄，使熔体温度上升，一旦温度达到和超过熔体材料的熔点就会使它熔化，从而断开电流，起到安全保护的作用。

4．名词术语：额定电流：保险丝的公称工作电流，代号：In额定电压：保险丝的公称工作电压，代号：Un电压降：额定电流下保险丝两端的电压降，代号：Ud冷电阻：保险丝不工作时本身的电阻值，代号：Rn过载能力：保险丝能长期工作的过载电流（有些品种能在高温条件下）熔断特性：保险丝工作的性能指标--负载电流和熔断时间两者的函数关系，即时间/电流特性 (也称为安-秒特性）。

通常有两种表达方法：----熔断特性曲线：以负载电流为X座标，熔断时间为Y座标，由保险丝在不同电流负载下的平均熔断时间座标点连成的曲线。

一、什么是保险丝保险丝是一种保护电器的电子元器件，它通常串联在电路中，在故障电流增大到一定数值时，其自身熔断而切断电路，达到保护电路中其它设备的目的。

在电路过电流保护组件中最常用的就是保险丝。

传统的保险丝主要是由两端带有金属连接端子的管体和管内的金属熔体这两大部份组成且大多数保险丝的外型是圆柱形的，即所说的管状结构。

但现在高科技飞速发展的今天，一些特殊材料得到了很好的应用，保险丝行业已开始向产品微小型方向发展，先后出现了贴片式保险丝、表面粘着型保险丝等一系列新型产品。

二、保险丝的作用1.保险丝能承受由于电源或外部干扰而发生电流波动时一定范围的过载。

2.当电路中出现较大的过载电流时，保险丝应在规定的时间内切断过载电流，保护电路中其它电子零部件的安全。

3.当电路中发生短路出现很大电流时，保险丝能安全地切断电路，使它们免于因过电流造成破坏。

三、技术参数术语1.额定电流：又称保险丝的公称工作电流。

额定电流值通常有100mA、160mA、200mA、315mA、400mA、500mA、630mA、800mA、1A、1.6A、2A、2.5A、3.15A、4A、5A、6.3A等。

2.额定电压：又称保险丝的公称工作电压，额定电压值通常有24V、32V、63V、125V、250V等。

保险丝可以使用在等于或小于其额定电压的电压下使用，但一般不能使用在电路电压大于保险丝额定电压的电路中。

3.电压降：对保险丝在通额定电流，当保险丝达到热平衡即温度稳定下来时所测得的其两端的电压。

由于保险丝两端电压降对电路会有一定的影响，因此在欧规中有对电压降的明确规定，而在美规中则无要求。

4.过载电流：过载电流是指在电路中流过有高于正常工作时的电流。

如果不能及时切断过载电流，则有可能会对电路中其它电子零部件带来破坏。

短路电流则是指电路中局部或全部短路而产生的电流，短路电流通常很大，且比过载电流要大。

5.熔断特性：即时间/电流特性。

通常有两种表达方法，即I-T图和测试报告。

温度保险丝结构原理
1.保险丝体：
保险丝体是温度保险丝的核心部件，其主要由两个金属电极和一个热敏材料组成。

金属电极通常是由铅和锡合金制成，而热敏材料则是一种具有特定响应温度的材料，常用的热敏材料有铟锡合金、锑锡合金等。

2.保险丝座：
保险丝座是安装保险丝的支架，通常由绝缘材料制成，以避免电流外泄和发生短路。

保险丝座的设计必须能够使保险丝能够稳固地安装在电路中，以保证正常的电流流动和保护功能。

3.引线：
引线是将保险丝与电路连接起来的零部件。

引线通常由铜制成，具有良好的电导性能和机械强度，能够承受电流的传导和电路的连接。

1.正常工作状态：
当电子设备或电路处于正常工作状态时，温度保险丝处于闭合状态，金属电极之间形成一条通路，电流可以自由地通过保险丝。

2.过负荷或过温状态：
当电子设备或电路负载过重或温度升高到一定程度时，热敏材料会被激活并发生形变。

这使得金属电极之间的距离变大，使电流无法流过保险丝，从而断开电路。

3.保护作用：
通过断开电路，温度保险丝起到了保护电子设备和电路的作用。

断开电路可以防止电子设备过热或短路，避免电流过大而导致器件损坏，保护设备和人身安全。

总结起来，温度保险丝通过利用热敏材料的特性，在电路过负荷或温度升高的情况下断开电路，起到了保护电子设备和电路的作用。

它是一种可靠而重要的电子元件，广泛应用于家用电器、汽车电子、电源电子等领域。

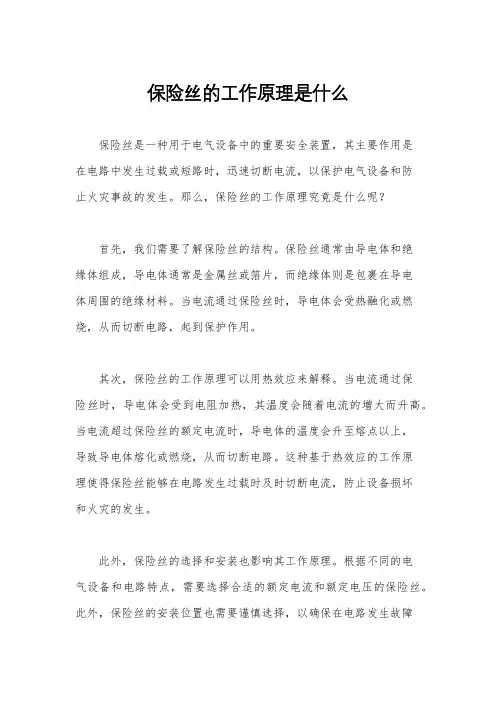

保险丝的工作原理是什么保险丝是一种用于电气设备中的重要安全装置，其主要作用是在电路中发生过载或短路时，迅速切断电流，以保护电气设备和防止火灾事故的发生。

那么，保险丝的工作原理究竟是什么呢？首先，我们需要了解保险丝的结构。

保险丝通常由导电体和绝缘体组成，导电体通常是金属丝或箔片，而绝缘体则是包裹在导电体周围的绝缘材料。

当电流通过保险丝时，导电体会受热融化或燃烧，从而切断电路，起到保护作用。

其次，保险丝的工作原理可以用热效应来解释。

当电流通过保险丝时，导电体会受到电阻加热，其温度会随着电流的增大而升高。

当电流超过保险丝的额定电流时，导电体的温度会升至熔点以上，导致导电体熔化或燃烧，从而切断电路。

这种基于热效应的工作原理使得保险丝能够在电路发生过载时及时切断电流，防止设备损坏和火灾的发生。

此外，保险丝的选择和安装也影响其工作原理。

根据不同的电气设备和电路特点，需要选择合适的额定电流和额定电压的保险丝。

此外，保险丝的安装位置也需要谨慎选择，以确保在电路发生故障时能够及时切断电流，起到保护作用。

总的来说，保险丝的工作原理是基于热效应的，当电流超过其额定值时，导电体受热融化或燃烧，从而切断电路，保护电气设备和防止火灾事故的发生。

正确选择和安装保险丝也是保证其工作原理有效的重要因素。

综上所述，保险丝的工作原理是基于热效应的，通过导电体受热融化或燃烧来切断电路，起到保护作用。

正确选择和安装保险丝也是保证其工作原理有效的关键。

希望本文能够帮助大家更好地理解保险丝的工作原理，从而更好地使用和维护电气设备，确保电气安全。

温度保险丝原理及使用1 溫度保險絲的使用講座 R&D Toney 第 1 頁,共 9 頁温度保险丝原理及使用讲座一、温度保险丝的概念温度过热保险管(SEFUSE) 是具有检测出温度异常并及时切断电路功能的小型电器组件。

它可以起到防止火灾等事故于未然的作用。

二、种类及使用规格目前我们公司使用的温度保险丝主要有两种:(1)热熔断体(SF型) (2) 热断路器(SM型)衡量保险丝的重要参数:额定动作温度,额定工作电压,额定工作电流。

热熔断体使用热敏颗粒(有机化学物质) 为感热材料,热断路器使用低熔点合金。

型号热熔断体(SF型) 热断路器(SM型)项目动作温度范围 73~240? 70~187?10A~15A 0.5A~2A 额定工作电流三、温度保险丝的构造及功能原理:1:热熔断体(SF型)将热敏颗粒装入金属壳中进行热切断。

可切断10A~15A大电流。

版次(Version) :修訂歷史記錄:2 溫度保險絲的使用講座 R&D Toney 第 2 頁,共 9 頁构造如图所示:原理:动作前:在SF型温度过热保险管的金属外壳内封入有可动电极,弹簧和热敏颗粒。

弹簧B是在被压缩状态下装入的,借助弹簧弹力使引线A, 可动电极,金属外壳和引线B导通。

动作后:在环境温度超过保险管动作温度时,经金属外壳传导入的热量使热敏颗粒熔化,弹簧A,弹簧B均伸长,但A方向弹力大,迫使弹簧B压向B侧,从而使使引线A,可动电极断开切断电路。

2:热断路器(SM型)将低熔点合金作为感热材料装入陶瓷外壳中。

其切断电流为0.5A, 1A, 2A。

具有可直接装在温度检测处的特长。

构造如图所示:版次(Version) :修訂歷史記錄:3 溫度保險絲的使用講座 R&D Toney 第 3 頁,共 9 頁原理:动作前:将引线A,引线B与可熔体一起导通电路。

可荣体外包有助熔济。

动作后:可熔体温度随着环境温度上升而上升,不久即熔化,在助熔济和可熔体表面张力作用下,瞬间形成球状,从而切断电路。

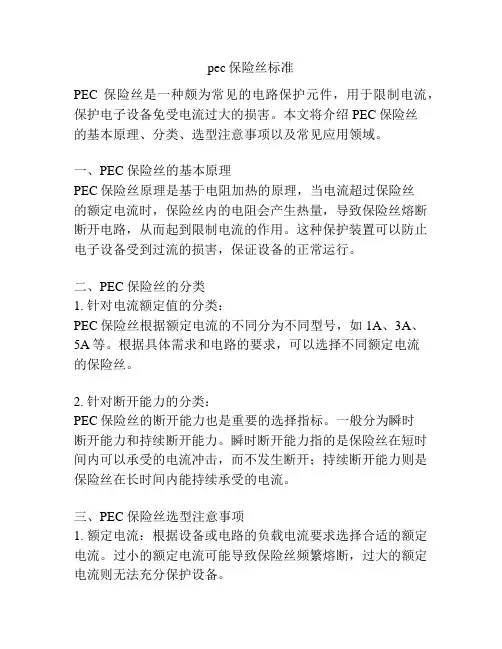

pec保险丝标准PEC保险丝是一种颇为常见的电路保护元件，用于限制电流，保护电子设备免受电流过大的损害。

本文将介绍PEC保险丝的基本原理、分类、选型注意事项以及常见应用领域。

一、PEC保险丝的基本原理PEC保险丝原理是基于电阻加热的原理，当电流超过保险丝的额定电流时，保险丝内的电阻会产生热量，导致保险丝熔断断开电路，从而起到限制电流的作用。

这种保护装置可以防止电子设备受到过流的损害，保证设备的正常运行。

二、PEC保险丝的分类1. 针对电流额定值的分类：PEC保险丝根据额定电流的不同分为不同型号，如1A、3A、5A等。

根据具体需求和电路的要求，可以选择不同额定电流的保险丝。

2. 针对断开能力的分类：PEC保险丝的断开能力也是重要的选择指标。

一般分为瞬时断开能力和持续断开能力。

瞬时断开能力指的是保险丝在短时间内可以承受的电流冲击，而不发生断开；持续断开能力则是保险丝在长时间内能持续承受的电流。

三、PEC保险丝选型注意事项1. 额定电流：根据设备或电路的负载电流要求选择合适的额定电流。

过小的额定电流可能导致保险丝频繁熔断，过大的额定电流则无法充分保护设备。

2. 断开能力：根据电路的特点和需求选择适当的断开能力，以确保保险丝能在发生故障时及时切断电路。

3. 尺寸和安装方式：根据设备或电路的空间限制选择合适的保险丝尺寸和安装方式。

有常规贴片式、插件式和表面安装等多种安装方式可供选择。

四、PEC保险丝的常见应用领域PEC保险丝广泛应用于各种电子设备和电路中，包括家用电器、通信设备、汽车电子、工业控制系统等。

常见的应用场景包括：1. 电源系统：用于保护电源线路，防止过流造成设备损坏或电线短路引发火灾。

2. 电机控制系统：保护电机免受过载、短路等故障影响，确保电机运行安全稳定。

3. LED照明系统：用于限制LED灯珠的电流，防止过载烧毁灯珠。

4. 电路板保护：在电路板上使用PEC保险丝进行细节保护，防止电路过载、短路等问题。

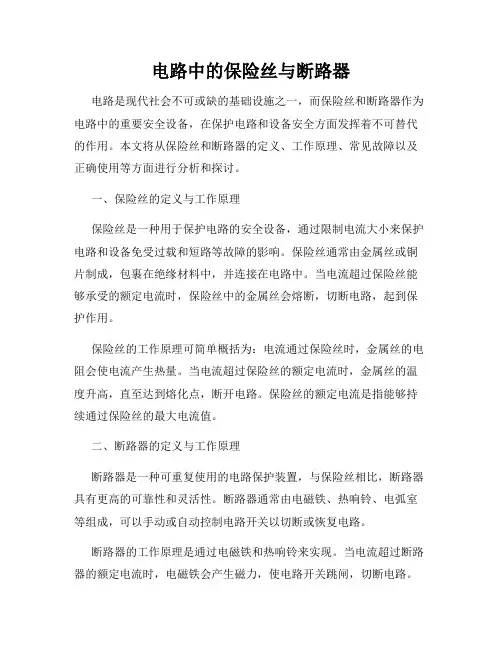

电路中的保险丝与断路器电路是现代社会不可或缺的基础设施之一，而保险丝和断路器作为电路中的重要安全设备，在保护电路和设备安全方面发挥着不可替代的作用。

本文将从保险丝和断路器的定义、工作原理、常见故障以及正确使用等方面进行分析和探讨。

一、保险丝的定义与工作原理保险丝是一种用于保护电路的安全设备，通过限制电流大小来保护电路和设备免受过载和短路等故障的影响。

保险丝通常由金属丝或铜片制成，包裹在绝缘材料中，并连接在电路中。

当电流超过保险丝能够承受的额定电流时，保险丝中的金属丝会熔断，切断电路，起到保护作用。

保险丝的工作原理可简单概括为：电流通过保险丝时，金属丝的电阻会使电流产生热量。

当电流超过保险丝的额定电流时，金属丝的温度升高，直至达到熔化点，断开电路。

保险丝的额定电流是指能够持续通过保险丝的最大电流值。

二、断路器的定义与工作原理断路器是一种可重复使用的电路保护装置，与保险丝相比，断路器具有更高的可靠性和灵活性。

断路器通常由电磁铁、热响铃、电弧室等组成，可以手动或自动控制电路开关以切断或恢复电路。

断路器的工作原理是通过电磁铁和热响铃来实现。

当电流超过断路器的额定电流时，电磁铁会产生磁力，使电路开关跳闸，切断电路。

同时，热响铃也会发出警示声音，提醒用户电路出现异常。

在修复故障后，断路器可以手动复位，恢复电路供电。

三、保险丝和断路器的选择与故障解决在选择保险丝和断路器时，需要根据电路的额定电压和额定电流进行选择。

保险丝的额定电流应大于电路的额定电流，而断路器的额定电流应符合电路的额定电流要求。

此外，还需要考虑电路的可靠性和故障恢复性等因素。

当电路出现故障时，如保险丝熔断或断路器跳闸，需要首先排除故障原因，包括过载、短路、电路损坏等。

在修复故障后，对于保险丝而言，需要更换熔断的金属丝；对于断路器而言，可以通过手动复位来恢复电路供电。

四、正确使用保险丝和断路器的注意事项在正确使用保险丝和断路器时，有几个注意事项需要牢记。

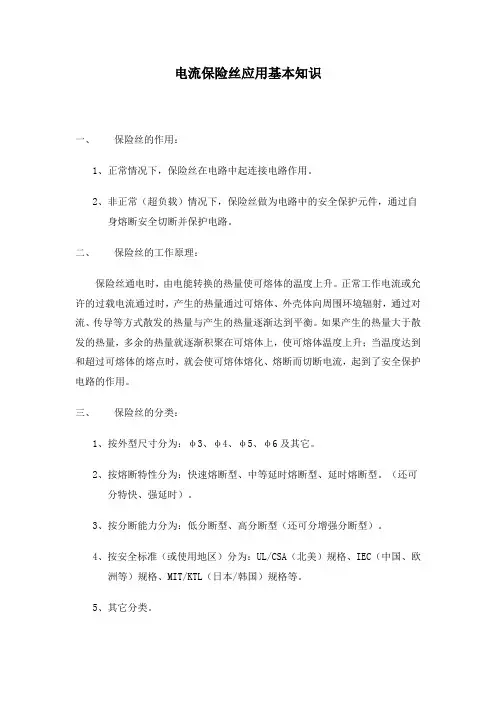

电流保险丝应用基本知识一、保险丝的作用：1、正常情况下，保险丝在电路中起连接电路作用。

2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。

二、保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。

正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。

如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。

三、保险丝的分类：1、按外型尺寸分为：φ3、φ4、φ5、φ6及其它。

2、按熔断特性分为：快速熔断型、中等延时熔断型、延时熔断型。

（还可分特快、强延时）。

3、按分断能力分为：低分断型、高分断型（还可分增强分断型）。

4、按安全标准（或使用地区）分为：UL/CSA（北美）规格、IEC（中国、欧洲等）规格、MIT/KTL（日本/韩国）规格等。

5、其它分类。

四、保险丝的特性术语：1、额定电流：保险丝管的公称工作电流（正常条件下，保险丝长期维持正常工作的最大电流）。

2、额定电压：保险丝的公称工作电压（保险丝断开瞬间，能安全承受的最大电压）。

选用保险丝时，被选用保险丝的额定电压，应大于被保护回路的输入电压。

3、分断能力：当电路中出现很大的过载电流（如强短路）时，保险丝能安全切断（分断）电路的最大电流。

它是保险丝最重要的安全指标。

安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。

4、过载能力(承载能力)：保险丝能在规定时间内维持工作的最大过载电流。

当流经保险丝的电流超过额定电流时，一段时间后熔体温度将逐渐上升以至最后被熔断。

UL标准规定：保险丝维持工作4小时以上，最大不熔断电流是额定电流的110%（微型保险丝管为100%）IEC标准规定：保险丝维持工作1小时以上，最大不熔断电流是额定电流的150%5、熔断特性（I-T）：保险丝所加负载电流与保险丝熔断时间的关系。

保险丝的应用指南一. 保险丝的基本原理-----------------------------------------------1．结构：在电路过电流保护元件中最常用的就是小型管状保险丝，它是由两端带有金属联接端子的管体和管内的金属熔体这两大主要部份所组成的，其外壳部份的作用是支撑和联接，大多数保险丝的外型是圆柱形的，即所称为管状的；关键的功能是由内部的熔体所决定的。

2．功能：保险丝是串联在电路中的，一般要求其电阻要小（功耗要小），因此当电路正常工作时，保险丝只相当于一根导线，能够长时间稳定的使用；由于电源或外部干扰而发生电流波动时，保险丝也能承受一定范围的过载；只有当电路中出现较大的过载电流--故障或短路--时，保险丝才会动作，通过断开电流来保护电路的安全。

3．原理：保险丝通电时因电流转换的热量会使熔体的温度上升，在负载正常工作电流或允许的过载电流时，电流所产生的热量和通过熔体，壳体和周围环境所幅射，对流和传导等方式散发的热量能逐步达到平衡；如果散热速度跟不上发热时，这些热量就会在熔体上逐部积蓄，使熔体温度上升，一旦温度达到和超过熔体材料的熔点就会使它熔化，从而断开电流，起到安全保护的作用。

4．名词术语：额定电流：保险丝的公称工作电流，代号：In额定电压：保险丝的公称工作电压，代号：Un电压降：额定电流下保险丝两端的电压降，代号：Ud冷电阻：保险丝不工作时本身的电阻值，代号：Rn过载能力：保险丝能长期工作的过载电流（有些品种能在高温条件下）熔断特性：保险丝工作的性能指标--负载电流和熔断时间两者的函数关系，即时间/电流特性 (也称为安-秒特性）。

通常有两种表达方法：----熔断特性曲线：以负载电流为X座标，熔断时间为Y座标，由保险丝在不同电流负载下的平均熔断时间座标点连成的曲线。

每一个型号规格的保险丝都有一条相应的曲线可代表它的熔断特性，这种曲线可用于选用保险丝时的参考。

----熔断特性表：由若干个具有代表性的负载电流值和对应的熔断时间所组成的表格。

电源用保险丝介绍电源的电路结构较复杂,各部分电路不但在功能上相互配合、相互渗透,且各电路参数设置非常严格,稍有不当则电路不能正常工作.为了达到相应的安全要求,在电源中设置了大量的保护电路,一旦电源中有元器件出现故障或输出电压异常或负载过重时,能够进入保护状态,防止故障范围扩大对主机造成更大的损失.但是,当保护电路自身有了问题,则无疑会加深故障的复杂性.了解了电源中的保护电路,对消除采购时的盲目性,帮助在使用中及时处理电源出现的故障,更好地维护电脑,无疑有着积极的作用.保险丝是电子电路中最基本的保护元件,在电源中,保险丝接在输入电路的前端,一般安装在电路板上的插座内,以方便替换.它的作用就是在输入电流超过了保险丝的额定电流时,保险丝及时熔断,切断交流电源,防止故障进一步扩大.电路中出现过电流的原因不同,导致保险丝损坏的状况也不一样.当保险丝出现玻壳爆裂、发黑、发亮等现象时,说明电源中有元件严重短路,产生的大电流导致保险丝在瞬间烧毁,由于在短时间内产生了大量的热,使保险丝在瞬间高温气化,气化的铅在玻壳上形成了一层发黑、发亮的镀层,严重时会使玻壳爆裂;若保险丝只是在一端熔断,说明保险丝遭受了瞬间大电流脉冲冲击,电路中不一定有元件损坏,也可能是外界电压突然升高,导致输入电流增大所致;若保险丝在中间部位出现断裂现象,说明电路中有过持续一个阶段的大电流,一般是电路中有元件损坏导致输入电流变大所致.为了承受开机时较大的冲击电流,电源中的保险丝的熔断电流多选在5A(5A/220V)左右,而实际上,除了开机时冲击电流较大外,电源实际工作时的最大电流不超过2A.因此最好采用延迟式保险丝,像用一般彩电上常用的2~3A延迟性保险丝代换,效果比采用的5A左右的普通保险丝效果要得好,参考国外原装机电路,其采用的也是这种保险丝.延迟性保险丝其玻管内的保险丝大多是螺旋形的,和普通保险丝不同.保险丝管的选用发布时间：2009-1-17 9:51:49浏览次数：43资讯来源：互联转载保险丝管的选用a) 确定安全标志：根据产品将销售的市场要求，选定保险丝管的安全认证标志及安全标准（UL标准或IEC标准保险丝管）。

保险丝的介绍和使用保险丝是一种用于电气电路中的安全设备，其主要作用是在电流超过额定值时切断电路，以防止电路元件损坏、过载或短路引起火灾。

以下是保险丝的一些介绍和使用方面的信息：●保险丝的基本介绍：1.结构：保险丝通常由一个细丝或导线制成，其材料可以是金属或合金，如铅、锡、铝等。

细丝被包裹在一个绝缘体外壳中。

2.工作原理：保险丝通过设定的电流额定值来工作。

当电流超过这个额定值时，细丝会因为Joule 加热而融化，从而切断电路。

这一过程有助于防止电流过大导致其他电路元件受损。

3.类型：有很多不同类型的保险丝，包括快断型、慢断型、陶瓷保险丝、玻璃管保险丝等。

不同类型适用于不同的电路和应用场景。

●使用保险丝的注意事项：1.选择适当额定值：在选择保险丝时，需要确保其额定电流值适应电路的负载。

选择太小的额定电流值可能导致频繁断开，而选择太大的额定电流值则可能使电路过载。

2.正确安装：保险丝需要正确安装在电路中。

通常，在电路的正极与负极之间插入保险丝。

确保保险丝的方向正确，以防止错误的安装。

3.定期检查：定期检查保险丝的状态，确保没有烧损或断裂。

如果发现问题，及时更换为新的保险丝。

4.了解负载需求：在了解电路负载需求的基础上，选择适当类型的保险丝。

一些电路可能需要慢断型保险丝，以容忍一些短时的过载。

5.遵循规定：在特定应用场景下，可能有一些规定要求使用特定类型或额定值的保险丝。

遵循这些规定是确保电路安全运行的关键。

使用保险丝是保障电路安全的一种重要手段，但在使用过程中需要注意选择、安装和维护，以确保其正常工作并保护电路和设备。

fuse烧断原理Fuse烧断原理引言：在电路系统中，为了保护电路和设备免受过载和短路等故障的损害，通常会使用保险丝（Fuse）作为一种常见的保护装置。

保险丝的作用是在电路中的电流超过一定限制时自动熔断，以防止电流过大而引起的危险情况。

本文将介绍保险丝的工作原理，即Fuse 烧断原理。

一、保险丝的结构和组成保险丝是由导电材料制成的细丝，通常由铜、铝等金属材料制成。

它通常由两个电极和中间的细丝组成。

两个电极通常由带有接线柱的金属头组成，用于将保险丝连接到电路中。

细丝是保险丝的主要部分，它是电流通过的路径。

二、保险丝的工作原理当电路中的电流超过保险丝所能承受的限制时，保险丝将会烧断。

这是因为电流过大会使得保险丝的温度升高，当温度超过了细丝的熔点时，细丝就会熔断。

当细丝熔断后，电路中的电流将无法通过保险丝，从而达到保护电路的目的。

三、保险丝的额定电流和熔断时间每个保险丝都有其额定电流，即能够安全承受的最大电流值。

当电路中的电流超过了保险丝的额定电流时，保险丝将会烧断。

此外，保险丝还有一个熔断时间，即在过载状态下保险丝烧断所需的时间。

熔断时间的长短与电流过载的程度有关，一般来说，电流过载越大，熔断时间越短。

四、保险丝的应用场景保险丝广泛应用于各种电路和设备中，以保护它们免受过载和短路等故障的损害。

例如，在家庭用电中，保险丝常常用于电路开关箱中，以防止电路过载引发火灾。

此外，在汽车电路中，保险丝也被广泛应用，用于保护汽车电路免受电流过载和短路等故障的影响。

五、保险丝的选择和更换选择适合的保险丝对于电路的正常工作和设备的保护至关重要。

在选择保险丝时，需要考虑电路的额定电流和工作环境等因素。

如果电路中的电流超过了保险丝的额定电流，就需要更换更高额定电流的保险丝。

当保险丝烧断后，应及时检查电路中的故障原因，排除故障后再更换保险丝。

结论：保险丝是一种常见的电路保护装置，其工作原理是在电流过载时自动烧断，以保护电路和设备的安全。

温度保险丝工作原理和动作温度测试方法喜欢就下载吧温度保险丝工作原理和动作温度测试方法一、工作原理设备温度异常升高，温度保险丝(热熔断体)感受环境温度，当温度达到易熔合金的融点时，易熔合金熔化，在特殊树脂的作用下，已熔化的合金迅速收缩成球，从而切断电流。

二、动作温度测试方法1 设备EQUIPMENT:1) 温度计THERMOMETER2) 硅油池SILICON OIL BATH3) 搅拌器STIRRER4) 试样SAMPLE5) 夹具FIXTURE6) 发光二极管LED7) 限流电阻RESISTOR8) 加热器HEATER2 测试方法:将试样两引脚分别连接在测试设备的夹具上，通上10毫安左右的检测电流(最大不超过100毫安)，用一发光二极管指示检测电流的通断。

将硅油池温度先稳定在TF-10?(硅油池应带有搅拌器以保证温度均匀，加热升温速率可控制)，然后将试样放入硅油池内，温度计探头应尽靠近试样，控制硅油池温度以每分钟0.5-1?的速率升温，当发光二极管熄灭时，记下温度计读数，既试样的动作温度。

(如果没有油池测试设备，也可在带鼓风装置的恒温箱内测试，但必须注意将温度计探头紧贴试样，才能得到准确的结果) (end)应用原理传统保险丝作为过流保护，仅能保护一次，烧断了就需更换。

而作为新型过流保护元件的可恢复保险丝具有过流保护，自动复原双重功能:过流保护JKPPTC元件串接在电路中，正常情况下，呈低阻状态，保证电路正常工作，当电路发生短路或窜入异常大电流时，JKPPTC元件的自热使其阻抗增加把电流限制到足够小，起到过电流保护作用。

自动复原:当产生过电流的故障得到排除，JKPPTC元件自动复原到低阻状态。

这既避免了维护更换，也避免了可能引起电路损坏的持续循环的开闭状态。

JKPPTC 可恢复保险丝具有过流保护，自动复原双重功能的原因是由于其特殊的构造。

JKPPTC可恢复保险丝是高分子聚合物及导电材料等混合制成，正常情况下，导电材料通过聚合物材料构成三维导电通道，JKPPTC阻值很小;当有异常大的电流剧增，通过的电流变小，电路如同断开，达到保护目的。

保险丝结构、原理及使用方法保险丝是一种用于保护电路和设备的重要部件，其作用类似于家庭保险丝。

当电路中负载过大或出现短路时，电流会异常增大，超过保险丝的额定电流，从而导致保险丝熔断，保护电路和设备免受火灾等事故损害。

车用保险丝种类有多种，包括插片式、方型、玻璃管式、裸片和插栓式等。

插栓式保险丝又分为小号和大号叉栓式，而玻璃管保险丝则有不同的尺寸。

此外，车用保险丝还可以根据额定电压和熔断速度进行分类。

根据额定电压，车用保险丝可分为高压和低压保险丝。

高压保险丝的工作电压在DC32V～DC450V之间，额定电压值为32V、125V、250V和600V。

根据熔断速度，保险丝又可分为快熔和慢熔保险丝。

快熔保险丝主要用于阻性电路中，而慢熔保险丝则适用于感性或容性电路中，能够承受瞬间脉冲电流的冲击。

插片式保险丝是一种常见的车用保险丝，其结构包括电极、熔断体和绝缘体。

熔断体是保险丝的核心部件，由一种类似于焊料金属制成，其熔点比普通导线低，能够在电流过大时熔断切断电路。

选择合适的保险丝类别对于保护电路和设备的安全至关重要。

在不同的电路中应选择不同类型的保险丝，以确保其正常工作。

保险丝的作用是在电路发生故障或异常时，通过熔断体的熔断来保护电路的安全运行。

熔断体的尺寸需要经过精确的校准，当电流通过熔断体时，熔体会发热，使温度逐渐上升，同时保险丝也会通过连接条件散热，保持熔体温度在一个固定的水平上下。

当电路发生过电流时，熔体发热量增加，热平衡被打破，熔体温度持续上升直至熔体的中间部分从固体变为液体。

此时，熔体的表面张力及重力使液体部分向两端拉开距离和向下垂落，电压引起的飞弧又使得熔体温度继续上升，直至电路电流被完全切断，起到保护电路安全运行的作用。

因此，保险丝动作的真正原因是过电流所散发的热量。

贴片式保险丝由于熔体周围为高分子材料或陶瓷材料所紧贴着，即使熔化的金属也无法向两端收缩，只能通过扩散渗透或被吸收来熔断。

如果电流消失了，而扩散或吸收的过程尚在进行中，就会造成电阻变大而熔体没有完全熔断的现象。

三端保险丝原理三端保险丝是一种常见的电子元器件，通常用于电路中作为过载保护装置。

它的原理是通过在电路中插入一段金属导体，当电路中的电流超过安全值时，保险丝会熔断，切断电路，保护电子设备不受损坏。

以下是关于三端保险丝原理的相关参考内容。

1. 保险丝的结构和材料保险丝通常由绝缘外壳、金属引线和金属导体组成。

绝缘外壳的作用是保护金属引线和金属导体免受外界环境的影响。

金属引线是将保险丝连接到电路的载体，通常由铜或铝制成。

金属导体是保险丝的关键部分，它是一段细且易熔的金属线，通常由铅或锡制成。

2. 保险丝的作用原理当电流通过保险丝时，导体内的电子和离子将受到阻碍，导致电流通过导体时产生热量。

当电流超过保险丝的额定电流时，导体内的热量将迅速积累，导致导体温度升高。

当温度超过金属导体的熔点时，金属导体会熔断，切断电路。

3. 保险丝的选择原则选择适合的保险丝需要考虑电路的额定电流、额定电压和过载电流。

额定电流是电路正常工作时的电流值，额定电压是保险丝能够承受的最高电压，而过载电流是电路中可能出现的电流峰值。

通常情况下，保险丝的额定电流应大于电路的额定电流，以确保正常工作时不会触发保险丝。

而过载电流则应小于保险丝的熔断电流，以确保在电路出现故障时保险丝能够及时熔断切断电路。

4. 保险丝的恢复与替代保险丝一旦熔断，就需要替换新的保险丝才能恢复电路的正常工作。

在替换保险丝之前，需要先排查故障，找出导致电流超过保险丝额定值的原因。

常见的故障原因包括电路中其他元器件的短路、过载等。

只有解决了这些问题，才能更换新的保险丝，确保电路的安全运行。

5. 保险丝与其他过载保护装置的比较与其他过载保护装置相比，保险丝具有简单、经济的特点。

它的制造成本低，安装方便，无需额外的控制电路。

而且，保险丝的熔断速度非常快，能够在电路出现故障时迅速切断电流，有效保护电子设备。

然而，保险丝也存在一些缺点，例如一旦熔断就需要更换新的保险丝，不能自动恢复。

保险丝也被称为熔断器，IEC127标准将它定义为“熔断体（fuse-link)”。

它是一种安装在电路中，保证电路安全运行的电器元件。

保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。

若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

电源功率本身的除外其实还是与输入滤波电容有关系的；因为在开机的瞬态，滤波电容需要充电；关键是在充电的这一瞬态会带来什么样的危害：1. 整流管或保险丝冲击损伤2. 电源的插座会出现打火现象避免方法：小功率的，象手机充电器、剃须刀充电器等一般不采取措施；再往上一点功率，会采用串电阻的方式；（这样成本会低）20W 以上的大部分会考虑 NTC （负温的热敏电阻）100W以上的话，考虑用 Triac （双向可控硅）或 SCR（单向可控硅） +功率电阻再大功率的，基本上会考虑使用Relay（继电器）+ 功率电阻对于雷击来说，更多的是要考虑 Layout 及一些防雷设计；如压敏电阻，气隙放电等等是可以搞定的ESD/EFT etc. EMS test 来说，是可以通过设计搞定的，而不是一定要加一个电阻在这里有几种办法提供你参考：1、加开关机消除开关火花电路；2、加NTC；3、加软启动电路；4、将保险管改成延时保险；5、精调你的变压器参数，减少开机磁芯饱和的几率；6、提高你的电源效率，减少开机启动利用计算机设计单片开关电源讲座第七讲单片开关电源关键元器件的选择沙占友，杜之涛，武卫东(河北科技大学，河北石家庄050054）摘要：介绍单片开关电源外围电路中关键元器件的性能特点、工作原理、应用领域和选择方法。

关键词：精密并联稳压器；光耦合器；线性；EMI滤波器；电网噪声在研制开关电源时，不仅要设计好电路，还必须能正确选择元器件。

●温度保险丝的工作原理和结构：结构：温度保险丝结构分为方壳型和瓷管型两种，其工作原理是相同的。

如图所示，温度保险丝结构包括感温合金，它连接在两引脚上，表面包覆特殊树脂，插入到陶瓷管或塑料外壳内，再用环氧树脂封装。

工作原理：当温度保险丝周围温度上升到它的动作温度时，其易熔合金熔化并在表面张力作用下及特殊树脂帮助作用下，收缩成球状附在两引脚末端。

这样，电路被永久切断。

以下是实际产品熔断X光透视照片：●熔断特性当外界温度到达感温合金的特定熔断温度时，温度保险丝将会熔断。

温度保险丝的引脚材料是铜，具有优良的导热性。

和引脚相比，陶瓷管或塑料外壳的导热性差一些。

当安装保险丝在你的产品上时，把引脚（而不是外壳）放在最可能发热的地方。

当设计一个保险丝安装在你的产品上时要考虑要综合平衡各项因素，并在产品上实地测试温度保险丝。

例如，当引脚连接到外部端子时，可能因为外部端子的散热作用引起温度保险丝熔断温度的波动。

设计时请小心注意不要留下这类问题发生的机会。

感温合金将会在感热较多的一边单边熔断。

当外界温度继续上升或热量足够，感温合金将会完全熔化缩成两球。

以下是由于温度上升感温合金熔断的各种形状：1．单脚受热2．当感温合金开始熔化流向引脚3．可能由于过大电流及温度上升引起的熔断。

●引脚绝缘在实际应用中，温度保险丝的引脚经常有需套有绝缘套管，加套管后，引脚感温速度会变慢，你可以通过改变套管的材料或厚度来获得不同的所需热敏感度。

●焊接温度保险丝因为温度保险丝内部感温元件为一段低熔点合金丝，连接在两引脚上，不恰当的焊接作业（焊接温度过高，焊接时间太长，引脚过短等）会使热量通过引脚传入温度保险丝内部，使感温元件过热受损（熔断，或末端受热冲击变细，从而变脆弱，与引脚连接可靠性降低，当使用中电流通过或其它原因，受损部位就可能产生早断现象。

焊接损伤温度保险丝X光照片●过大电流导致的熔断在正常情况下熔断的温度保险丝内部形态如下图：有两种导致熔断的因素，过大电流或过高温度。
