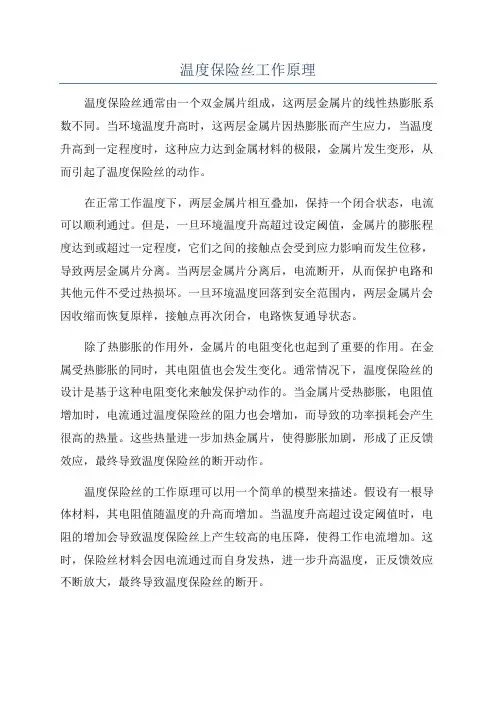

温度保险丝工作原理温度保险丝通常由一个双金属片组成，这两层金属片的线性热膨胀系数不同。

当环境温度升高时，这两层金属片因热膨胀而产生应力，当温度升高到一定程度时，这种应力达到金属材料的极限，金属片发生变形，从而引起了温度保险丝的动作。

在正常工作温度下，两层金属片相互叠加，保持一个闭合状态，电流可以顺利通过。

但是，一旦环境温度升高超过设定阈值，金属片的膨胀程度达到或超过一定程度，它们之间的接触点会受到应力影响而发生位移，导致两层金属片分离。

当两层金属片分离后，电流断开，从而保护电路和其他元件不受过热损坏。

一旦环境温度回落到安全范围内，两层金属片会因收缩而恢复原样，接触点再次闭合，电路恢复通导状态。

除了热膨胀的作用外，金属片的电阻变化也起到了重要的作用。

在金属受热膨胀的同时，其电阻值也会发生变化。

通常情况下，温度保险丝的设计是基于这种电阻变化来触发保护动作的。

当金属片受热膨胀，电阻值增加时，电流通过温度保险丝的阻力也会增加，而导致的功率损耗会产生很高的热量。

这些热量进一步加热金属片，使得膨胀加剧，形成了正反馈效应，最终导致温度保险丝的断开动作。

温度保险丝的工作原理可以用一个简单的模型来描述。

假设有一根导体材料，其电阻值随温度的升高而增加。

当温度升高超过设定阈值时，电阻的增加会导致温度保险丝上产生较高的电压降，使得工作电流增加。

这时，保险丝材料会因电流通过而自身发热，进一步升高温度，正反馈效应不断放大，最终导致温度保险丝的断开。

总结起来，温度保险丝的工作原理是基于热膨胀和电阻变化的相互作用。

其能够通过检测到异常高温并断开电路来保护电路和其他元件的安全。

这种电子元件在一些重要的电气设备和电子产品中被广泛应用，起到了至关重要的保护作用。

温度保险丝温度保险丝也叫做温度熔断器是温度感应回路切断装置。

温度保险丝能感应电器电子产品非正常运作中产生的过热，从而切断回路以避免火灾的发生。

常用于：电吹风、电熨斗、电饭锅、电炉、变压器、电动机、饮水机、咖啡壶等等温度保险丝运作后无法再次使用，只在熔断温度下动作一次。

温度保险丝有多种构成方式，以下介绍比较通用的两种：第一种：- Bef ore由可动触点(s liding contact)、弹簧(s pring)、可熔体(electrically nonc onduct iv e therm alpellet)构成。

在温度保险丝启动之前电流从左侧引线流向可动触点(sliding contact)，通过金属外壳向右侧引线流动。

在外部温度达到预定温度时可熔体熔化，压缩弹簧会变松。

即弹簧膨胀，可动触点(s lidingc ont act)与左侧引线分离。

回路被打开，可动触点(sliding c ont act)与左侧引线间电流被切断。

第二种：- Bef ore由轴对称的引线(leed )、在规定温度下可熔化的金属化合物可熔体(therm al elem ent)及为防止其熔化氧化的特殊混合物(s pecial com pound)和绝缘容器(ceramic ins ulator)构成。

周围温度上升时特定的树脂混合物开始液化，当达到熔点时树脂混合物熔化产生表面张力作用，之后连接两个引线的金属化合物熔化移向引线，从而永久切断回路。

下列事项是为确保保险丝正常操作必须遵守的事项：i)各温度保险丝有额定电流和电压，熔断温度(Tf)，使用温度(Th)，最大温度(Tm)，要在规定的参数下使用。

ii)选定保险丝安装位置时要注意不能因成品内的震动及其他配件的变位，令应力转嫁到保险丝上。

iii)要安装在温度保险丝熔断后温度不会上升到最大使用温度以上的地方。

iv)不能用于液体或湿度维持在95%以上的机器内。

v)温度保险丝要安装在只能够感应温度保险丝热源的场所。

温度保险丝构造及原理温度保险丝的构造通常由保险丝管、热敏材料和两个导电端子组成。

保险丝管一般采用金属材料制成，具有较高的电导性和导热性，以确保在过载时能够快速升温。

热敏材料是保险丝的核心部分，它能够根据温度的升高或降低而改变电阻值。

通常采用的热敏材料有聚氨酯、聚酯等。

导电端子是保险丝的两个电极，用于与电路连接。

保险丝的工作原理基于热敏材料的温度特性。

当电路过载时，由于电流过大，保险丝的瞬间功率损耗会产生大量的热量，导致热敏材料的温度升高。

当温度超过热敏材料的工作温度时，热敏材料的电阻值会迅速增加，从而限制电流通过，达到断路的目的。

一旦保险丝断路，电路中的电流将停止流动，从而保护了电路和设备。

此时，保险丝需要冷却一段时间，使温度降低到热敏材料的恢复温度以下，使其电阻值降低，电流可以再次通过，实现对电路的恢复。

温度保险丝的额定电流和额定工作温度是确定其性能的重要参数。

额定电流是指保险丝能够连续工作的最大电流值，超过这个电流值时，保险丝会断开。

额定工作温度是指保险丝能够正常工作的温度范围，超过或低于这个温度范围，保险丝可能会出现误动作或失效的情况。

在实际应用中，温度保险丝通常与其他保护装置如熔断器、电磁继电器等组合使用，形成多重保护系统，以确保电路和设备的安全可靠。

此外，温度保险丝还可以根据不同的应用需求设计成各种形状和尺寸，以适应不同的电器产品和电路设计。

综上所述，温度保险丝是一种通过热敏材料的电阻值变化来控制电流断路和恢复的安全装置。

其构造简单，原理清晰，通过限制过载电流，可有效防止电路过热和起火的危险，保护电气设备和电路的安全运行。

温度保险丝结构原理
1.保险丝体：
保险丝体是温度保险丝的核心部件，其主要由两个金属电极和一个热敏材料组成。

金属电极通常是由铅和锡合金制成，而热敏材料则是一种具有特定响应温度的材料，常用的热敏材料有铟锡合金、锑锡合金等。

2.保险丝座：
保险丝座是安装保险丝的支架，通常由绝缘材料制成，以避免电流外泄和发生短路。

保险丝座的设计必须能够使保险丝能够稳固地安装在电路中，以保证正常的电流流动和保护功能。

3.引线：
引线是将保险丝与电路连接起来的零部件。

引线通常由铜制成，具有良好的电导性能和机械强度，能够承受电流的传导和电路的连接。

1.正常工作状态：
当电子设备或电路处于正常工作状态时，温度保险丝处于闭合状态，金属电极之间形成一条通路，电流可以自由地通过保险丝。

2.过负荷或过温状态：
当电子设备或电路负载过重或温度升高到一定程度时，热敏材料会被激活并发生形变。

这使得金属电极之间的距离变大，使电流无法流过保险丝，从而断开电路。

3.保护作用：
通过断开电路，温度保险丝起到了保护电子设备和电路的作用。

断开电路可以防止电子设备过热或短路，避免电流过大而导致器件损坏，保护设备和人身安全。

总结起来，温度保险丝通过利用热敏材料的特性，在电路过负荷或温度升高的情况下断开电路，起到了保护电子设备和电路的作用。

它是一种可靠而重要的电子元件，广泛应用于家用电器、汽车电子、电源电子等领域。

●温度保险丝的工作原理和结构：结构：温度保险丝结构分为方壳型和瓷管型两种，其工作原理是相同的。

如图所示，温度保险丝结构包括感温合金，它连接在两引脚上，表面包覆特殊树脂，插入到陶瓷管或塑料外壳内，再用环氧树脂封装。

工作原理：当温度保险丝周围温度上升到它的动作温度时，其易熔合金熔化并在表面张力作用下及特殊树脂帮助作用下，收缩成球状附在两引脚末端。

这样，电路被永久切断。

以下是实际产品熔断X光透视照片：●熔断特性当外界温度到达感温合金的特定熔断温度时，温度保险丝将会熔断。

温度保险丝的引脚材料是铜，具有优良的导热性。

和引脚相比，陶瓷管或塑料外壳的导热性差一些。

当安装保险丝在你的产品上时，把引脚（而不是外壳）放在最可能发热的地方。

当设计一个保险丝安装在你的产品上时要考虑要综合平衡各项因素，并在产品上实地测试温度保险丝。

例如，当引脚连接到外部端子时，可能因为外部端子的散热作用引起温度保险丝熔断温度的波动。

设计时请小心注意不要留下这类问题发生的机会。

感温合金将会在感热较多的一边单边熔断。

当外界温度继续上升或热量足够，感温合金将会完全熔化缩成两球。

以下是由于温度上升感温合金熔断的各种形状：1．单脚受热2．当感温合金开始熔化流向引脚3．可能由于过大电流及温度上升引起的熔断。

●引脚绝缘在实际应用中，温度保险丝的引脚经常有需套有绝缘套管，加套管后，引脚感温速度会变慢，你可以通过改变套管的材料或厚度来获得不同的所需热敏感度。

●焊接温度保险丝因为温度保险丝内部感温元件为一段低熔点合金丝，连接在两引脚上，不恰当的焊接作业（焊接温度过高，焊接时间太长，引脚过短等）会使热量通过引脚传入温度保险丝内部，使感温元件过热受损（熔断，或末端受热冲击变细，从而变脆弱，与引脚连接可靠性降低，当使用中电流通过或其它原因，受损部位就可能产生早断现象。

焊接损伤温度保险丝X光照片●过大电流导致的熔断在正常情况下熔断的温度保险丝内部形态如下图：有两种导致熔断的因素，过大电流或过高温度。

温度保险丝的原理及熔断形态说明
1.断开状态：当电流超过保险丝额定电流时，保险丝内部金属材料会
受到电流的热效应而升温，当温度达到保险丝内部金属材料的熔点时，金
属材料会迅速熔化断开电路，使电路中的电流无法通过。

2.熔化部分：在保险丝熔断后，通常会形成一个熔化部分，即被熔化
断开的金属材料，它具有一定的形状和颜色特征，可以通过观察熔断部分
的形态来判断保险丝是否熔断。

3.动火花和气味：在断开电路时，由于电流突然中断，可能会产生动
火花和一种特殊的气味，这是金属材料的熔化和蒸发所导致的，上述现象
可以进一步验证保险丝是否已经熔断。

4.恢复状态：当电路中的故障得到修复后，保险丝会恢复通路。

但有
一些保险丝是一次性的，一旦熔断就无法重新恢复通路，需要更换新的保
险丝。

总结起来，温度保险丝的熔断形态说明主要是由以下几个方面来判断：断开状态、熔化部分、动火花和气味以及恢复状态。

这种通过金属材料的
熔断来实现断路保护的机制，使得温度保险丝成为电路中重要的过载保护
装置。

它的应用范围广泛，用途广泛，具有可靠性高、成本低、响应速度
快等优点。

温度保险丝原理及使用讲座一、温度保险丝的概念温度过热保险管(SEFUSE) 是具有检测出温度异常并及时切断电路功能的小型电器组件。

它可以起到防止火灾等事故于未然的作用。

二、种类及使用规格目前我们公司使用的温度保险丝主要有两种﹕(1)热熔断体(SF型) (2) 热断路器(SM型)衡量保险丝的重要参数﹕额定动作温度﹐额定工作电压﹐额定工作电流。

热熔断体使用热敏颗粒(有机化学物质) 为感热材料﹔热断路器使用低熔点合金。

三、温度保险丝的构造及功能原理﹕1﹕热熔断体(SF型)将热敏颗粒装入金属壳中进行热切断。

可切断10A~15A大电流。

构造如图所示﹕原理﹕ 动作前﹕在SF 型温度过热保险管的金属外壳内封入有可动电极﹐弹簧和热敏颗粒。

弹簧B 是在被压缩状态下装入的﹐借助弹簧弹力使引线A ﹐可动电极﹐金属外壳和引线B 导通。

动作后﹕在环境温度超过保险管动作温度时﹐经金属外壳传导入的热量使热敏颗粒熔化﹐弹簧A ﹐弹簧B 均伸长﹐但A 方向弹力大﹐迫使弹簧B 压向B 侧﹐从而使使引线A ﹐可动电极断开切断电路。

2﹕热断路器(SM 型)将低熔点合金作为感热材料装入陶瓷外壳中。

其切断电流为0.5A ﹐1A ﹐ 2A 。

具有可直接装在温度检测处的特长。

构造如图所示﹕原理﹕动作前﹕将引线A﹐引线B与可熔体一起导通电路。

可荣体外包有助熔济。

动作后﹕可熔体温度随着环境温度上升而上升﹐不久即熔化﹐在助熔济和可熔体表面张力作用下﹐瞬间形成球状﹐从而切断电路。

四、特点及用途1. 特点﹕a. 由于小型﹐所以对环境温度感应非常灵敏﹔b. 由于气密构造﹐因老化而引起的变动很小﹐具有很高的动作温度﹔c. 非复原型﹐即使动作后温度下降也不会复原。

2. 用途﹕I.电热炉﹐电热桌﹐电热地毯煤油风扇加热器温风机。

II.电熨斗﹐熨裤器热吹风机﹐头发干燥器﹐充电式刮脸刀。

III.空调机﹐换气扇, 洗衣机等。

IV.冰箱﹐彩电﹐日光灯等。

V.电饭锅﹐煎烤器﹐咖啡壶﹐电钞锅。

温度保险丝的原理及熔断形态说明温度保险丝，也称为热保险丝或热断丝，是一种用于电线电路中的一次性过载保护元件。

其原理是当电路中通过的电流超过了保险丝丝线所能承受的额定电流时，线丝会被加热到熔断温度，导致丝线融化断开，从而切断电流通路，以保护电气设备和电路部件免受过流损害。

温度保险丝通常由一个金属丝制成，该金属丝通常是由钨或是铜合金制成。

这些金属丝的材料和尺寸会根据保险丝的额定电流和工作环境的要求而确定。

选定的金属丝的熔化点应该远低于电路所允许的最高温度，以确保保险丝能够在电路过载之前就熔断。

1.快速断开保险丝：这种保险丝的作用是在电路过载时能迅速断开电流通路，以保护电路和设备。

其熔化速度非常快，通常在几毫秒之内。

快速断开保险丝适用于对于短周期和高峰值的过载电流有高要求的电路。

2.延时断开保险丝：这种保险丝的作用是在电路过载时能允许电路处于过载状态的一段时间，以便电路能容忍一些过载电流瞬时的冲击，例如起动电机时的电流脉冲。

虽然这种保险丝的熔化速度比快速断开保险丝慢，大约在几秒钟到几分钟之间，但它可以提供更长的过载保护时间，以满足特定电路的要求。

温度保险丝通常以玻璃管或陶瓷管封装，其两端用金属帽封闭，以便与电路连接。

保险丝的尺寸和形状也会根据其额定电流和电压来确定。

在安装时，保险丝应正确选择，以确保其额定电流与电路电流匹配，以提供最佳的过载保护。

总之，温度保险丝作为一种一次性过载保护元件，能够通过对金属丝的熔断来切断电路，以保护电气设备和电路免受过流损害。

其熔断形态通常有快速断开和延时断开两种。

快速断开保险丝能够迅速切断电流通路，适用于对过载电流短周期和高峰值有高要求的电路；延时断开保险丝能提供更长的过载保护时间，以满足特定电路的要求。

温度保险丝热熔断器构造及原理作者：孙玉培来源：《中国新技术新产品》2018年第22期摘要：温度保险丝/熔断器又叫热熔断器，在电路中是通过感应电器电子产品非正常运作时切断回路的一种装置，是不可恢复一次性使用的保护元件。

一般安装在易发热电器产品中，当电器发生过热故障导致温度超过异常温度时，温度保险丝/熔断器便会自动熔断从而切断电源，防止电器引起火灾。

本文即在简述温度保险丝/熔断器作用的基础之上，就温度保险丝/熔断器的工作原理进行分析，最后针对温度保险丝/熔断器实际应用中的选择方法与基本原则展开论述，望能够引起业内人士的关注与重视。

关键词：温度保险丝/熔断器；热熔断器；构造；原理中图分类号： TN312 文献标志码：A0 引言在常规条件下，温度保险丝/熔断器在电路上仅作为电源通路使用，在使用期间实际电流值低于额定值的情况下，无法触及熔断反应，对电路正常运行也没有任何不良影响。

仅当电路温度异常或者机械设备运行故障时，温度保险丝熔断器会触及熔断反应并直接切断电源线路，以免线路运行受到故障的不良影响。

只有电器产品在发生故障或产生温度异常时，才会被熔断从而切断电源电路。

这一点和电流熔断器（电流保险丝）是不同的，电流熔断器是因电路中超过额定电流时产生的热量而熔断的。

在电路出现故障或异常运行时，电流呈持续升高趋势，且可能导致电路中部分重要电器元件发生损坏，严重时还可能导致电路烧毁或诱发火灾。

两者的相同点：两者都是温度过高发生熔断；不同点：温度保险丝/熔断器熔断时温度高，但电流不一定高；电流保险丝熔断时温度高，电流也一定高。

以下即以温度保险丝/熔断器为例，针对其主要作用、工作原理以及在实际应用中的选择方法展开论述，望能够引起业内人士的关注与重视。

1 温度保险丝/熔断器的作用温度保险丝/熔断器主要由熔体和熔管以及外加填料等部分组成。

使用时，温度保险丝/熔断器能感应电子产品在温度发生异常升高，通过温度保险丝/熔断器主体及导线感应温度，当温度达到熔体的熔点时，熔体会自动融化。

本文由：台湾明纬实业集团有限公司编辑作者：保险丝保险丝由电阻率比较大而熔点较低的铅锑合金制成的导线叫做保险丝。

保险丝也被称为熔断器，IEC127标准将它定义为"熔断体（fuse-link)"。

它是一种安装在电路中，保证电路安全运行的电器元件。

保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。

若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

最早的保险丝于一百多年前由爱迪生发明，由于当时的工业技术不发达白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯的。

保险丝的工作原理是怎样的？我们都知道，当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。

且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。

当制作保险丝的材料及其形状确定了，其电阻R就相对确定了（若不考虑它的电阻温度系数）。

当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。

电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的。

若产生热量的速度等于热量耗散的速度时，在相当长的时间内它也不会熔断。

若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多。

又因为它有一定比热及质量，其热量的增加就表现在温度的升高上，当温度升高到保险丝的熔点以上时保险丝就发生了熔断。

这就是保险丝的工作原理。

们从这个原理中应该知道，您在设计制造保险丝时必须认真地研究您所选材料的物理特性，并确保它们有一致几何尺寸。

因为这些因素对保险丝能否正常工作起了致关重要的作用。
