专题训练(一)力的图示和力的示意图类型一力的图示1.如图所示,均匀球体在绳子10 N拉力的作用下保持静止,用力的图示法画出该球受到的拉力F。
(作用点已给出)2.请用力的图示法在图中画出重为6 N的物体对水平地面的压力。
(作用点已给出)3.用力的图示法在图中画出与水平地面成30°角、大小为150 N且在O点斜向左上方拉小车的力。
▶类型二弹力的示意图4.在图中画出小球受到的支持力的示意图。
(作用点已给出)5.在图中画出人对木箱的水平推力F的示意图。
6.图中两根绳吊着小球,画出绳对小球拉力的示意图。
7.某同学用30 N的力斜向右上方推木箱,推力方向与水平方向成30°夹角,请在图中作出该力的示意图。
(作用点已给出)8.如图所示,各接触面光滑且物体A静止,画出物体A所受弹力的示意图。
(作用点已给出)▶类型三重力的示意图9.弹簧测力计下挂着物体静止,如图所示,请在图中画出该物体所受重力的示意图。
10.如图所示,一小球正在斜坡上向下滚动,请画出小球受到重力的示意图。
11.如图所示,重5 N的一瓶饮料静置在停止运转的传送带上。
请画出这瓶饮料所受重力的示意图。
12.在图中画出甲同学所受重力的示意图。
▶类型四摩擦力的示意图13.如图所示,一物体以某一速度冲上表面粗糙的固定斜面,请画出物体在上滑过程中所受摩擦力的示意图(力的作用点画在物体的重心)。
14.如图所示,两只手握住轻质笔杆(笔杆粗糙),其中右侧的手向右滑动,另一只手不动,试作出笔杆对两手的摩擦力的示意图。
15.如图所示,一位老人骑着一辆自行车匀速行驶在水平地面上,忽略骑行时的空气阻力,请画出后轮所受摩擦力f1和前轮所受摩擦力f2的示意图。
▶类型五物体受力的示意图16.如图所示,用细线将圆环悬挂在天花板上,请你在图中画出圆环所受力的示意图。
17.如图所示,小球在光滑的水平面上向左运动,与弹簧接触后,将弹簧压缩,请画出小球压缩弹簧时所受力的示意图。
第4节力的图示联想情景导入前面我们已经初步学习了力的概念，力的作用效果以及如何测量力等知识，为了进一步认识力，我们需要寻找影响力的作用效果的因素，请思考下面的问题：1．两位同学分别将弹簧拉力器拉成如图所示长度．问谁施加的拉力大?2．当你用手推门上不同位置时，所膈的力一样大吗？哪个位置推门比较容易？重点知识详解1．力的三要素。

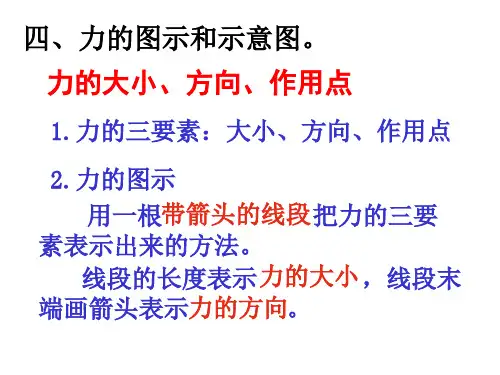

力的作用效果跟力的大小、方向、作用点有关，把力的大小、方向和作用点称为力的三要素。
2．力的表示方法。
(1)力的图示。
用一根带箭头的线段直观地表示出力的三要素。
即线段的长度表示力的大小，在线段的末端画一个箭头表示力的方向，线段的起点或终点表示力的作用点。
画力的图示时，要注意“一画作用点、二定标度再画线、三画箭头标方向”。
(2)力的示意图。
只在物体受力方向上画一个带箭头的线段表示力，而不必精确标出力的大小和作用点。
本节知识结构力的大小——用线段长度表示力的方向——用线段末端的箭头表示力的三要素力的图示力的作用点——用线段的起点或终点表示精典例题解析[例1]质量为5千克的物体放在水平面上，人用与水平地面成30°角的40牛顿的力F去拉物体，四位同学分别画出了拉力的力的图示，其中正确的是 ( )[解析]本题考查学生对力的图示的画法的掌握。
力的图示的画法：(1)明确受力物体(研究对象)，一般用方框(或圆圈)表示受力物体。
(2)画力的作用点，在受力物体上画一个点，表示力的作用点，无明确作用点，一般可画在方框中心或圆心。
(3)选取标度，根据所画力的大小合理选取标度。
在一幅图中，画几个力的图示时，只能选取同一个标度，绝对不能每个力都选取一个标度。
标度的选取要适当，不能使表示力的线段长度为一个格或出现非整数个。
(4)从力的作用点起，沿力的方向根据标度的大小画线段长度表示力的大小。
(5)在线段末端画箭头表示力的方向。
箭头的尖端要与线段的末端对齐，并在箭头旁标明力的符号及大小。
据此，A选项没有力的标度，B选项的标度选取不当，表示力的线段长度只为一格，C 选项的箭头的尖端画在线段末端的外面。
