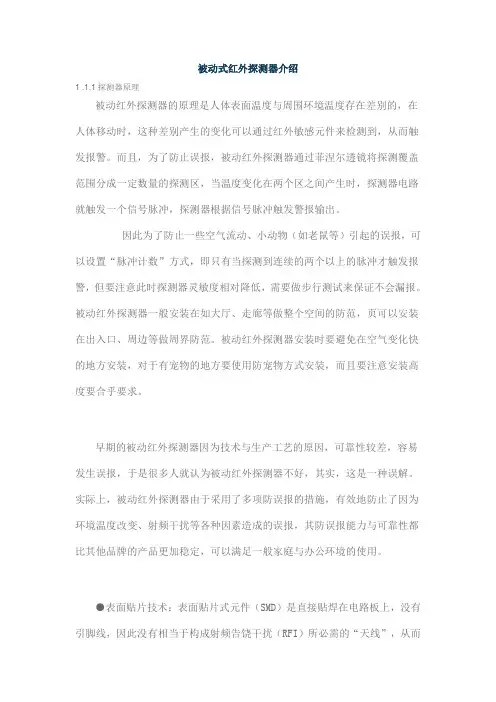

被动式红外探测器介绍1 .1.1探测器原理被动红外探测器的原理是人体表面温度与周围环境温度存在差别的,在人体移动时,这种差别产生的变化可以通过红外敏感元件来检测到,从而触发报警。
而且,为了防止误报,被动红外探测器通过菲涅尔透镜将探测覆盖范围分成一定数量的探测区,当温度变化在两个区之间产生时,探测器电路就触发一个信号脉冲,探测器根据信号脉冲触发警报输出。
因此为了防止一些空气流动、小动物(如老鼠等)引起的误报,可以设置“脉冲计数”方式,即只有当探测到连续的两个以上的脉冲才触发报警,但要注意此时探测器灵敏度相对降低,需要做步行测试来保证不会漏报。
被动红外探测器一般安装在如大厅、走廊等做整个空间的防范,页可以安装在出入口、周边等做周界防范。
被动红外探测器安装时要避免在空气变化快的地方安装,对于有宠物的地方要使用防宠物方式安装,而且要注意安装高度要合乎要求。
早期的被动红外探测器因为技术与生产工艺的原因,可靠性较差,容易发生误报,于是很多人就认为被动红外探测器不好,其实,这是一种误解。
实际上,被动红外探测器由于采用了多项防误报的措施,有效地防止了因为环境温度改变、射频干扰等各种因素造成的误报,其防误报能力与可靠性都比其他品牌的产品更加稳定,可以满足一般家庭与办公环境的使用。
●表面贴片技术:表面贴片式元件(SMD)是直接贴焊在电路板上,没有引脚线,因此没有相当于构成射频告饶干扰(RFI)所必需的“天线”,从而使到探头的防射频干扰达到10V/m,该指标的含义是一个100W的无线设备在3米处发射而不会引起误报。
●温度补偿电路:因为被动红外探测器探测的信号是人体与环境温度的差别,因此,当环境温度上升到一定程度时,需要补偿增益的变化,使得灵敏度不至于下降。
而常规的温度补偿是线形递增形,在环境温度上升到人体体温之上时,温差是逐渐增大,而补偿反而继续增加,此时就容易发生误报。
因此,温度补偿应采用抛物线形,做到在温度变化时,灵敏度及稳定性不变。
被动红外探测器的安装注意事项被动红外探测器是一种常见的安防设备,用于检测周围环境有无人或动物等物体移动。
在使用被动红外探测器时,正确的安装方式非常重要,否则会影响探测器的检测能力。
本文将为您介绍被动红外探测器的安装注意事项。
安装位置的选择被动红外探测器通常被安装在房间的角落、走廊、楼梯等通道位置,以便于探测区域更广,监控更全面。
但要避免将探测器直接安装在高温或低温的地方,或者容易受到阳光直射、雨淋等影响的位置,这些都会导致探测器产生误报。
安装高度的注意事项被动红外探测器的安装高度通常为2-2.5米左右,这样可以避免小动物、宠物等误触发探测器。
但也要避免安装在人的正常活动区域之上,否则容易误报。
在安装探测器时,还应特别注意避免安装在宠物、花园及其他场合可能会引起误报的区域。
安装视野的注意事项被动红外探测器的视野是指裸眼可见的探测区域,一般是以探测器为中心、左右45度、上下30度的三角锥形区域。
在安装过程中,应特别注意探测视野是否被周围墙壁、灯具等组成的有效屏蔽,并确保通道的开口不被任何的物体遮挡。
同时应注意将探测方向指向走廊或门厅等人必须通过的区域,以便于及时侦测到不正常的入侵行为。
安装电源及连线的注意事项被动红外探测器需要使用电源,因此在安装前需要根据情况选择相应的电源,路径应尽量避免经过高频设备和电磁干扰源,避免影响探测器的工作效果。
在连线过程中,应注意电缆长度的选取,特别是探头安装后,电缆尽量要缩短,这样既不会影响探头的工作,也可以减少漏电等问题的发生。
同时一定要注意连接电源线时的极性,以免出现反接等错误操作。
安装前的测试当完成以上几项要求后,需要进行最后的安装环境测试。
在安装过程中,可以采用测距机或LDI独立设备进行测试,以确保探测器安装后检测到的距离范围正确。
测试的结果应该与产品说明书中的数据相一致,并减少测试误报的可能性。
测试通过后,即可正式进行被动红外探测器的使用。
以上就是被动红外探测器的安装注意事项,只有正确的安装方式才能让设备发挥最大的监控效果,为您的生活和财产安全保驾护航。

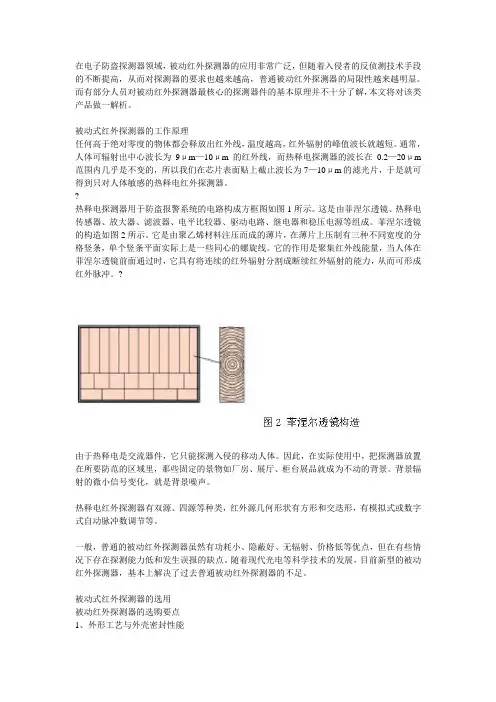

在电子防盗探测器领域,被动红外探测器的应用非常广泛,但随着入侵者的反侦测技术手段的不断提高,从而对探测器的要求也越来越高,普通被动红外探测器的局限性越来越明显。
而有部分人员对被动红外探测器最核心的探测器件的基本原理并不十分了解,本文将对该类产品做一解析。
被动式红外探测器的工作原理任何高于绝对零度的物体都会释放出红外线,温度越高,红外辐射的峰值波长就越短。
通常,人体可辐射出中心波长为9μm—10μm的红外线,而热释电探测器的波长在0.2—20μm 范围内几乎是不变的,所以我们在芯片表面贴上截止波长为7—10μm的滤光片,于是就可得到只对人体敏感的热释电红外探测器。
?热释电探测器用于防盗报警系统的电路构成方框图如图1所示。
这是由菲涅尔透镜、热释电传感器、放大器、滤波器、电平比较器、驱动电路、继电器和稳压电源等组成。
菲涅尔透镜的构造如图2所示。
它是由聚乙烯材料注压而成的薄片,在薄片上压制有三种不同宽度的分格竖条,单个竖条平面实际上是一些同心的螺旋线。
它的作用是聚集红外线能量,当人体在菲涅尔透镜前面通过时,它具有将连续的红外辐射分割成断续红外辐射的能力,从而可形成红外脉冲。
?由于热释电是交流器件,它只能探测入侵的移动人体。
因此,在实际使用中,把探测器放置在所要防范的区域里,那些固定的景物如厂房、展厅、柜台展品就成为不动的背景。
背景辐射的微小信号变化,就是背景噪声。
热释电红外探测器有双源、四源等种类,红外源几何形状有方形和交迭形,有模拟式或数字式自动脉冲数调节等。
一般,普通的被动红外探测器虽然有功耗小、隐蔽好、无辐射、价格低等优点,但在有些情况下存在探测能力低和发生误报的缺点。
随着现代光电等科学技术的发展,目前新型的被动红外探测器,基本上解决了过去普通被动红外探测器的不足。
被动式红外探测器的选用被动红外探测器的选购要点1、外形工艺与外壳密封性能外形美观、工艺好,说明生产厂正规;外壳密封性能好,就能防止气流与小昆虫入内引起温度变化能造成误报。

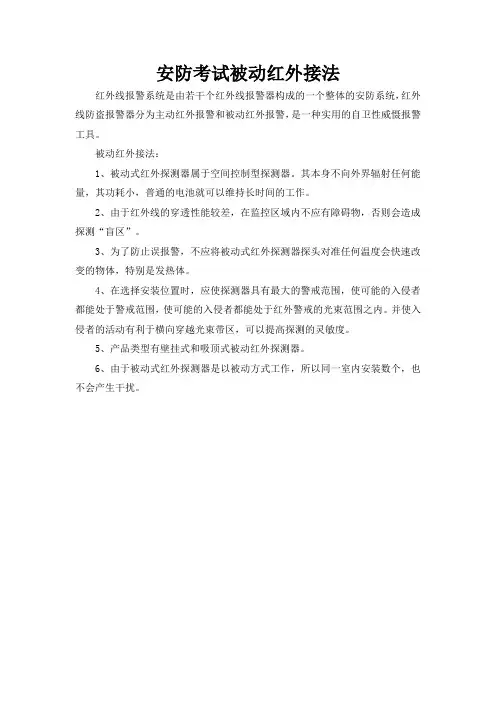

安防考试被动红外接法
红外线报警系统是由若干个红外线报警器构成的一个整体的安防系统,红外线防盗报警器分为主动红外报警和被动红外报警,是一种实用的自卫性威慑报警工具。
被动红外接法:
1、被动式红外探测器属于空间控制型探测器。
其本身不向外界辐射任何能量,其功耗小,普通的电池就可以维持长时间的工作。
2、由于红外线的穿透性能较差,在监控区域内不应有障碍物,否则会造成探测“盲区”。
3、为了防止误报警,不应将被动式红外探测器探头对准任何温度会快速改变的物体,特别是发热体。
4、在选择安装位置时,应使探测器具有最大的警戒范围,使可能的入侵者都能处于警戒范围,使可能的入侵者都能处于红外警戒的光束范围之内。
并使入侵者的活动有利于横向穿越光束带区,可以提高探测的灵敏度。
5、产品类型有壁挂式和吸顶式被动红外探测器。
6、由于被动式红外探测器是以被动方式工作,所以同一室内安装数个,也不会产生干扰。
十类入侵报警探测器分类介绍(1)被动红外入侵探测器①什么叫被动红外入侵探测器当人体在探测范围内移动,引起接收到的红外幅射电平变化而能产生报警状态的探测装置,叫被动红外入侵探测器。
这是一种用于室内警戒的探测器。
根据不同的安装部位分为壁挂式和吸顶式两种,其外型如图5所示。
②被动红外入侵探测器使用注意事项a.老鼠等小动物在探测范围内活动时,同样引起被动红外入侵探测器接收到的红外幅射电平发生变化而产生报警状态,至使系统出现误码率报警。
b.当室温或探测器附近温度接近人体温度时,被动红外入侵探测器灵敏度要下降,亦造成系统漏报警。
c.不能在探测器附近或对面安置或放置任何温度会快速变化的物体,如空调器、电加热器等。
防止由于热气流流动引起系统的误报警。
d.红外线穿透能力很差,所以被动红外入侵探测器前不能设置任何遮挡物,否则造成系统漏报警。
e.强电磁场干扰,易引起探测器误报警,特别是距广播电台、电视台较近的用户更是如此。
f.应防止任何源直射探测器,否则系统易出现误报警。
g.定期(一般不超过三个月)在探测范围内模仿入侵者移动,以检查探测器的灵敏度,若发现问题及时调整或维修。
h.注意保护探测器的透光系统,避免用硬物或指甲划伤。
当其上面沾有灰尘时,可用吸耳球吹去;若用镜头纸擦去灰尘后,必须保证探测器的方向与角度与擦拭前一致。
(2)磁开关探测器①什么叫磁开关探测器由舌簧管(干簧管)和永久磁铁构成的装置叫磁开关探测器(俗称门磁)。
当磁铁相对于舌簧管移开一定距离时,引起开关状态的变化,控制有关电路即可发出报警信号。
磁开关探测器接触点形式可分为:H型:常开型触点D型:常闭型触点Z型:转换型触点②磁开关探测器使用注意事项(以H型为例)。
a.在设防区工作人员下班后务必插好门窗,否则由于门窗的晃动会导致系统误报警。
b.注意检查舌簧和磁铁间隙(特别是换季阶段),间隙过大可能导致误报警;过小产生磨擦会损坏舌簧管。
c. 舌簧管的触点,有时会有粘接现象,此时系统易产生漏报警。
被动红外探测器安装注意事项被动红外探测器是一种广泛应用于安防领域的监测设备,其能够探测周围的人和动物的红外辐射,并将其转换成电信号发送给报警控制器。
安装被动红外探测器是一个小型的项目,但需要认真考虑一些安装事项和注意事项,以确保探测器的工作性能和用户的安全。
本文将介绍一些被动红外探测器安装的注意事项。
1. 位置被动红外探测器应该放置在尽可能靠近被保护区域的位置上,以确保最大的探测距离和准确的探测。
应该避免将探测器放在靠近窗户或门的位置上,这些区域可能会引起虚警。
另外,应该避免将探测器放在过于靠近加热器或冷风机等可能会产生大量热量或冷气流的区域,这些也会导致虚警。
2. 定位高度被动红外探测器应该安装在建筑物的高处,以免被人或宠物误触,进而引起虚警。
不同类型的探测器有不同的安装高度要求,需要查看安装手册并按照手册中的规定进行。
一般来说,室内探测器应该被安装在2-3米的高度上,而室外探测器则需要被安装在更高的地方以保证其探测范围和覆盖面积。
3. 安装角度被动红外探测器通常需要被安装在一个特定的角度上,以确保探测器的探测范围和准确性。
应该在安装前仔细阅读探测器手册,以查看正确的安装角度和位置。
如果探测器被安装在了错误的角度上,将会导致虚警和漏报,影响其工作性能。
4. 避免干扰被动红外探测器是一种非常敏感的设备,很容易被外界干扰。
在安装探测器时,应该避免任何潜在的干扰来源,如直射阳光、电视机或电脑屏幕、强光源、移动空气流等等。
另外,需要避免探测器和电气设备相互干扰,以避免虚警和失误。
5. 测试和维护安装探测器后,需要进行一些测试和校准,以确保探测器能够正常的工作。
测试方法包括模拟测试和实时测试,手册中都有详细的说明。
同时,在探测器的使用过程中,需要定期进行维护和保养,如更换电池、定期清洁探测器表面和检查探测器的工作状态等等。
这些保养和维护措施可以延长探测器的寿命周期,并提高其工作性能。
结论被动红外探测器是一种非常敏感和重要的安防设备,安装时需要牢记上述几点注意事项。
被动式红外探测器的原理、分类与安装使用注意事项核心提示:被动式红外探测器的工作原理、分类与安装使用注意事项:随着国内安防意识得增强,各种防盗报警设备被越来越广泛的应用于各种安防项目中,并呈现出高速发展的态势,使得防盗报警系统和人们的日常生活越来越贴近,但由于人们对防盗报警知识不够了解而出现了很多的误解和产品的误操作。
本文介绍了防盗系统中嘴唇那个用的探测器:被动式红外探测器,常称:红外探头的的组成,类型及工作原理等,希望能对读者有所帮助。
红外探头|被动式红外探测器|防盗报警设备|报警器材|防盗报警器材|入侵探测器|防盗探测器。
红外探头|被动式红外探测器|防盗报警设备|报警器材|防盗报警器材|入侵探测器|防盗探测器被动式红外探测器的工作原理、分类与安装使用注意事项随着国内安防意识得增强,各种防盗报警设备被越来越广泛的应用于各种安防项目中,并呈现出高速发展的态势,使得防盗报警系统和人们的日常生活越来越贴近,但由于人们对防盗报警知识不够了解而出现了很多的误解和产品的误操作。
本文介绍了防盗系统中嘴唇那个用的探测器:被动式红外探测器,常称:红外探头的的组成,类型及工作原理等,希望能对读者有所帮助。
防盗报警系统的前端探测部分主要是各种类型的探测器,其中最主要的是入侵探测器。
入侵探测器通常由传感器(Sensor)、信号处理器和输出接口组成,入侵探测器主要包括有主动红外入侵探测器、被动红外入侵探测器、微波入侵探测器、微波和被动红外复合入侵探测器、超声波入侵探测器、振动入侵探测器、音响入侵探测器、磁开关入侵探测器、超声和被动红外复合入侵探测器等,其中最常用的是被动红外探测器。
被动红外探测器的组成:被动红外探测器主要是探测接收外界的红外辐射,探测器本身不发射任何能量,而只对人体发出的红外线波段敏感。
人体辐射的红外光波长是3~50μm,其中8-14μm占46%,峰值波长在9.5μm,所以被动红外探测器主要是接收波长8~14μm的红外辐射。
被动红外探测器的原理•被动红外探测器的原理是人体表面温度与周围环境温度存在差别的,在人体移动时,这种差别产生的变化可以通过红外线接收头的敏感元件来检测到,从而触发报警。
而且,为了防止误报,被动红外探测器通过菲涅尔透镜将探测覆盖范围分成一定数量的探测区,当温度变化在两个区之间产生时,探测器电路就触发一个信号脉冲,探测器根据信号脉冲触发警报输出。
被动红外探测器的特点• 1.结合灵敏度均匀一光学系统及先进的ASIC集成电路处理技术,为您提供可靠的探测性能,防宠物达36斤。
2.真实的温度补偿、捕获性能更付佳,大大降低误报。
3.安装方式灵活,可墙装、角装,或利用旋转安装支架以一定的角度,安装高度可选(2.3m或3m)。
4.全密闭的防虫保护,防止小虫和灰尘等的干扰,增强抗白光干扰的能力。
5.美观小巧的造形设计,适宜各种装饰环境,并有防撞击的坚固ABS外壳。
6.下望窗功能,防止爬行入侵者(请不要在有宠物通过的场所利用此特性)。
7.高亮LED显示,方便步测;步测完毕后,LED灯快速熄灭,以降低探测器的功耗。
8.防拆保护功能,可探测到“外壳被打开或被破坏”异常事件。
9.探测范围:广角镜头15m×12m 幕帘式30.5m×6m。
被动红外探测器的优缺点•优点:1.本身不发任何类型辐射,器件功耗很小,隐蔽性较好。
2.价格低廉缺点:1.容易受各种热源、阳光源干扰。
2.被动红外穿透力差,人体的红外辐射容易被遮挡,不易被探测器接收。
3.易受射频辐射的干扰。
4.环境温度和人体温度接近时,探测和灵敏度明显下降,有时造成短时失灵。
被动红外探测器的干扰功能•1、防小动物干扰:探测器安装在推荐使用高度,对探测范围内地面上的小动物,一般不产生报警。
2、抗电磁干扰:一般手机电磁干扰不会引起误报。
3、抗灯光干扰:探测器在正常灵敏度的范围内,受3米外H4卤素灯透过玻璃照射,不产生报警。
被动红外探测器安装注意事项•1、根据说明书确定正常的安装角度安装高度不是随意的,会影响探测器的灵敏度和防小宠物的效果。
何谓被动红外探测器被动红外探测器是一种在安防工程中使用极为普遍的一类探测器。
但要其正常使用,既要防止漏报,又要减少误报,特别是如何将误报现象降到最低的限度是一个摆在广大工程设计人员面前的一个课题。
要做到这一点,必须首先要了解被动红外探测器的一些基本概念及其技术特点,这样才能根据这些基本的技术特点,从安装、调试、使用等各个环节,按照探测器的基本技术特点,这样才能最大限度的发挥探测器的最大功效。
1.被动红外探测器红外探测的基本概念在警戒范围内,为什么人在移动时被动红外探测器能够发生报警信号呢?在自然界,任何高于绝对温度(-273度)时物体都将产生红外光谱,不同温度的物体,其释放的红外能量的波长是不一样的,因此红外波长与温度的高低是相关的。
在被动红外探测器中有两个关键性的元件,一个是热释电红外传感器(PIR),它能将波长为8一12um之间的红外信号变化转变为电信号,并能对自然界中的白光信号具有抑制作用,因此在被动红外探测器的警戒区内,当无人体移动时,热释电红外感应器感应到的只是背景温度,当人体进人警戒区,通过菲涅尔透镜,热释电红外感应器感应到的是人体温度与背景温度的差异信号,因此,红外探测器的红外探测的基本概念就是感应移动物体与背景物体的温度的差异。
另外一个器件就是菲涅尔透镜,菲涅尔透镜有两种形式,即折射式和反射式。
菲涅尔透镜作用有两个:一是聚焦作用,即将热释的红外信号折射(反射)在PIR上,第二个作用是将警戒区内分为若干个明区和暗区,使进入警戒区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号,这样PIR就能产生变化的电信号。
2.动红外探测器的警戒区域感应模型分析任何一种被动红外探测器在其出厂说明书上都有感应视区的模型图。
那么从这个模型上我们可以了解哪些信息呢?●探测器应该安装的高度●探测器下视区的角度应是多少●最远的警戒范围●最宽的警戒作用距离●警戒角度●可视感应带的方向有了这些信息就可以对被动红外探测器有一个基本的了解,对正确使用被动红外探测器将有很大的帮助作用。
干货:红外探测器安装技巧及使用注意事项红外探测器是一种红外线光束遮挡型报警器,发射机中的红外发光二极管在电源的激发下,发出一束经过调制的红外光束(此光束的波长约在0.8~0.95微米之间),经过光学系统的作用变成平行光发射出去。
此光束被接收机接收,由接收机中的红外光电传感器把光信号转换成信号,经过电路处理后传给报警控制器。
由发射机发射出的红外线经过防范区到达接收机,构成了一条警戒线。
正常情况下,接收机收到的是一个稳定的光信号,当有人入侵该警戒线时,红外光束被遮挡,接收机收到的红外信号发生变化,提取这一变化,经放大和适当处理,控制器发出的报警信号。
红外探测器:采用主动红外方式,以达到安保报警功能的探测器。
红外探测器由红外发射机、红外接收机和报警控制器组成。
分别置于收、发端的光学系统一般采用的是光学透镜,起到将红外光束聚焦成较细的平行光束的作用,以使红外光的能量能够集中传送。
红外光在人眼看不见的光谱范围,有人经过这条无形的封锁线,必然全部或部分遮挡红外光束。
接收端输出的电信号的强度会因此产生变化,从而启动报警控制器发出报警信号。
主动式红外探测器有光束之分,光束越多防范的面积越大。
以发射机与接收机设置的位置不同分为对向型安装方式和反射式安装方式,反射型安装方式的接收机不是直接接收发射机发出的红外光束,而是接收由反射镜或适当的反射物(如石灰墙、门板表面光滑的油漆层)反射回的红外光束。
当反射面的位置与方向发生变化或红外发射光束和反射光束之一被阻挡,而使接收机无法接收到红外反射光束时触发报警。
红外探测器安装要求:1、红外探测器通常设置在入侵者可能进入的区域或储放高价值物品的地区,比如一般家庭的客厅、主卧房以及走廊或走道;而一般公司通常将探测器设置在电脑房、走道、仓库和储存区域等。
所以在安装探测器的配线和控制面盘之前,必须熟悉系统的布置,以确定探测器的最佳安装位置。
红外探测器2、探测器的安装高度不是随意的,会直接影响到红外探测器的灵敏度和防小动物的效果,一般壁挂型红外探测器安装高度为2.0-2.2米处。
被动红外探头工作原理特性及新技术在电子防盗探测器领域,被动红外探测器的应用非常广泛,因其价格低廉、技术性能稳定而受到广大用户和专业人士的欢迎。
但随着入侵者的反侦测技术手段的提高,从而对探头的要求也越来越高,普通被动红外探头的局限性也越来越明显,这样,新一代的被动红外探头也应运而生。
因为美国的美安科技的Focus 牌探头采用了很多最新技术,使用也较为广泛。
所以,下面就结合该产品的技术特性来阐述被动红外探头的最新技术。
1 、被动红外探头的工作原理及特性被动红外探头是靠探测人体发射的红外线而进行工作的。
探头收集外界的红外辐射通过聚集到红外感应源上面。
红外感应源通常采用热释电元件,这种元件在接收了红外辐射温度发生变化时就会向外释放电荷,检测处理后产生报警。
1) 这种探头是以探测人体辐射为目标的。
所以辐射敏感元件对波长为10μm 左右的红外辐射必须敏感。
2) 为了仅仅对人体的红外辐射敏感,在它的辐射照面通常覆盖有特殊的滤光片,使环境的干扰受到明显的控制作用。
3) 被动红外探头,其传感器包含两个互相串联或并联的热释电元。
而且制成的两个电极化方向正好相反,环境背景辐射对两个热释元件几乎具有相同的作用,使其产生释电效应相互抵消,于是探测器无信号输出。
4) 一旦人侵入探测区域内,人体红外辐射通过部分镜面聚焦,并被热释电元接收,但是两片热释电元接收到的热量不同,热释电也不同,不能抵消,经信号处理而报警。
5) 多视场的获得,一是多法线小镜面组成的反光聚焦,聚光到传感器上称之为反射式光学系统。
另一种是透射式光学系统,是多面组合一起的透镜——菲涅尔透镜聚焦在红外传感器上。
6) 这要指出的是被动红外的几束光表示有几个视场,并非被动红外发红外光,视场越多,控制越严密。
被动红外探头的优缺点:优点:本身不发任何类型的辐射,器件功耗很小,隐蔽性好。
价格低廉。
缺点:◆容易受各种热源、光源干扰◆被动红外穿透力差,人体的红外辐射容易被遮挡,不易被探头接收。
被动红外与微波复合型探测器原理及应用近几年来,随着社会经济发展,人们对安防产品性能要求也越来越高,常规通用单一被动红外检测的报警器或单一微波检测的报警器,应用性能、可靠性、灵敏度等方面已不能满足于社会安防需要的发展了,于是近年来又研发了被动红外与微波复合型探测器。
这种被动红外与微波复合型探测器,结合被动红外与微波的优点,在性能方面互相补偿,大大减低了误报率,从而提高了安防应用的可靠性。
下面谈谈被动红外及微波探测器的原理,最后结合实际介绍产品的应用。
被动红外探测技术是一种应用比较广泛的探测系统,这种系统是专门用来检测物体辐射红外线的方式进行工作的。
在自然界中,任何高于绝对零度(-273.15º)的物体都可以辐射出红外线,而且辐射能量的大小与物体表面温度有关.被动红外探测器采用热释电人体红外传感器(PIR)作为信号捡取装置,热释电人体红外传感器(PIR)单元对红外线感受表现在敏感单元的温度,而温度变化导致电信号的变化,因热释电人体红外传感器(PIR)的特定结构(PIR由敏感单元、阻抗变换管、滤光窗、等组成,详细介绍见另一篇文章)决定了它具有二维识别的特性,也就是说满足于这种探测器的条件有两个:第一、必须是生物体,第二、物体必须要运动。
又用热释电人体红外传感器(PIR)加装了滤光窗,能有效地让人体辐射的红外光(波长为7-14μm)通过。
所以对人体有较高的灵敏度,而对于小动物则灵敏度大大下降。
可以有效地防止小动物入侵防区而引起误报警,热释电人体红外传感器(PIR)配合菲涅尔透镜可以将作用发挥到最大,菲涅尔透镜根据菲涅尔原理制成,把红外光线分成可见区跟盲区,同时又具有聚焦的作用,使热释电人体红外传感器(PIR)的灵敏度大大增加。
加装菲涅尔透镜后,探测器可以达到20*20M,如我司DT-73××系列的被动红外与微波复合智能型探测器,探测距离均可以达到18*18M。
被动红外探测器的主要检测的运动方向为横向运动方向,对径向方向运动的物体检测能力比较差。
被动式红外探测器的原理、分类与安装使用注意事项核心提示:被动式红外探测器的工作原理、分类与安装使用注意事项:随着国内安防意识得增强,各种防盗报警设备被越来越广泛的应用于各种安防项目中,并呈现出高速发展的态势,使得防盗报警系统和人们的日常生活越来越贴近,但由于人们对防盗报警知识不够了解而出现了很多的误解和产品的误操作。
本文介绍了防盗系统中嘴唇那个用的探测器:被动式红外探测器,常称:红外探头的的组成,类型及工作原理等,希望能对读者有所帮助。
红外探头|被动式红外探测器|防盗报警设备|报警器材|防盗报警器材|入侵探测器|防盗探测器。
红外探头|被动式红外探测器|防盗报警设备|报警器材|防盗报警器材|入侵探测器|防盗探测器被动式红外探测器的工作原理、分类与安装使用注意事项随着国内安防意识得增强,各种防盗报警设备被越来越广泛的应用于各种安防项目中,并呈现出高速发展的态势,使得防盗报警系统和人们的日常生活越来越贴近,但由于人们对防盗报警知识不够了解而出现了很多的误解和产品的误操作。
本文介绍了防盗系统中嘴唇那个用的探测器:被动式红外探测器,常称:红外探头的的组成,类型及工作原理等,希望能对读者有所帮助。
防盗报警系统的前端探测部分主要是各种类型的探测器,其中最主要的是入侵探测器。
入侵探测器通常由传感器(Sensor)、信号处理器和输出接口组成,入侵探测器主要包括有主动红外入侵探测器、被动红外入侵探测器、微波入侵探测器、微波和被动红外复合入侵探测器、超声波入侵探测器、振动入侵探测器、音响入侵探测器、磁开关入侵探测器、超声和被动红外复合入侵探测器等,其中最常用的是被动红外探测器。
被动红外探测器的组成:被动红外探测器主要是探测接收外界的红外辐射,探测器本身不发射任何能量,而只对人体发出的红外线波段敏感。
人体辐射的红外光波长是3~50μm,其中8-14μm占46%,峰值波长在9.5μm,所以被动红外探测器主要是接收波长8~14μm的红外辐射。
被动红外探测器主要由光学系统、热释电红外传感器、运算放大器、信号处理器、报警控制输出等几部分组成。
其核心部件是热释电传感器,通过光学系统的配合作用可以探测到某个立体防范空间内的热辐射的变化。
红外探头|被动式红外探测器|防盗报警设备|报警器材|防盗报警器材|入侵探测器|防盗探测器被动式红外探测器亦即红外探头的工作原理是:当防范区域内有人体移动时,人体发出的红外线经过光学透镜聚焦到热释电红外传感器上,热释电红外传感器感应到红外线信号,输出热电信号,输出的热电信号非常微弱,并且夹杂着很多干扰信号,为此需要设计特殊的热电信号处理电路,在放大热电信号的同时,滤除掉造成干扰的杂波信号。
探测器采用运算放大器,配合周边电路,集成为具有带通滤波器功能的放大电路。
其分离出热电信号,并将其放大数千倍;并通过参数的优化设计,配合比较器电路进一步剔除流动热空气造成的干扰,对两级放大后分离出的热电信号进行分析判断,通过预先设定的判断标准来判定是否报警,如果判断出是报警,则输出一个开关量报警信号。
被动红外探测器的光学系统包括菲涅尔透镜、抛物面反射镜、遮挡片三种类型。
菲涅尔透镜作用有两个:一是聚焦作用,即将热释的红外信号折射(反射)在PIR上;第二个作用是将警戒区内分为若干个明区和暗区。
菲涅尔透镜是凸透镜,将物体的红外影像投射在热电元件表面。
抛物面反射镜构成的光学系统,具有镜体热能吸收少,散射损失小,效率高,成像精度较高等优点,适合长距离大范围红外探测器使用。
遮挡片对辐射源并没有聚焦成像的作用,视区的作用距离很近,通常用于形成红外探测器的下望功能。
热释电红外传感器其热释电器件及前置放大电路封装在圆型金属帽内,金属帽顶部方型开孔镶嵌有抗冷白光的硅红外滤光片,底部有金属引脚,分别为电源引脚,地线引脚,热电信号输出脚。
热释电器件是热释电传感器的核心元件,是将热辐射变为电流的动态能量转换元件,热释电器件的电特征属性是一个以热电晶体薄膜为电介质的平板电容器,随着温度的改变,热电晶体表面自发极化电荷其规模具有跟随变化的性质,即热辐射可引起该电容器的电容量变化,从而可利用这一特性来探测变化的热辐射。
热释电红外传感器包括单元、双元、四元三种类型。
现在主要使用的是双元和四元传感器。
红外探头|被动式红外探测器|防盗报警设备|报警器材|防盗报警器材|入侵探测器|防盗探测器被动红外传感器的优点:1、本身不发射任何类型辐射,安全可靠;2、价格低廉。
被动式红外探测器的缺点:1、容易受各种热源、阳光源干扰;2、受环境温度限制,环境温度和人体温度接近时,灵敏度下降. 针对被动红外探测器存在的缺点,可以采用不同的措施来避免产品误报和漏报现象。
一方面是采用新技术来加强抗干扰能力;另一方面是在安装方面加以注意。
被动红外探测器的安装注意事项:1、安装高度按照产品说明书标明的高度安装,如果高度安装不正确可能会造成探测距离缩短等现象,对防宠物产品而言可能会影响防宠物的效果。
2、安装角度有的产品在说明书中标明了安装的角度,这和产品的光学系统有很大的关系,如果安装角度不正确也可能影响探测区域。
3、安装位置·避免在温度经常变化的地方安装;·避免在空气流动大的地方安装;·避免正对玻璃门窗安装;·避免正对经常摆动的物体;·避免靠近空调、电风扇、电冰箱、烤箱及可引起温度迅速变化的物体;·避免太阳光直射的地方安装等。
由于被动红外探测器的工作原理及特性在上述这些位置都容易引起探测器的误判断而造成误报警,所以在安装过程中应该尽量注意避免在存在这些现象的地方进行安装。
比较合理的安装位置一般是在房屋的角落,这样安装的优点是探测器范围比较大,并且不太容易受干扰。
4、安装方向产品在安装过程中还需要注意安装方向,由于透镜的光学特性决定横切探测区域比较敏感,所以产品安装时要注意入侵方向与探测器视场的夹角,最好成90度垂直,这样就可以保证有人入侵时能最大程度横切探测区域。
随着电子技术的快速发展,也随着数字技术的不断提升,被动红外探测器也会越来越多的使用数字技术来解决现有存在的问题点,被动红外探测器的功能也会逐渐完善,会更进一步受到用户的青睐。
防盗主机|报警主机|防盗报警主机CK-236编程说明核心提示:防盗主机|报警主机|防盗报警主机CK-236编程说明:ck-236防盗报警主机,是使用较多的防盗主机,同时市场上也存在着许多兼容CK编程方式的防盗报警主机,了解和熟悉CK的编程,就基本对防盗报警主机的编程有了大概的了解。
防盗主机|报警主机|防盗报警主机|CK-236|编程说明236编程说明00:安装员码指令格式:00XXXXX#预定值:012345必须有6位数,0-9有效,不要用预定值。
※01-06:主码、用户码及其设防形式。
指令格式:01XXXX#预定值1234(各用户不同)01中的数码为主码,使用主码可以更改其他用户码。
02-06中的数码,分别为第2至第6用户码☆07:用户撤防/布防(O/C)报告使能。
指令格式07XXXXXX#预定值000000数据位(1)表示1#用户;(2)表示2#用户......(6)表示6#用户的撤防/布防使能。
0:无O/C报告;1:有O/C报告。
※08:08XXXXXX#预定值:001001数据位(1):关闭回路LED指示0:不关闭1:5分钟后关闭防区LED数据位(2)故障布防类型0:正常布防,布防时防区必须正常或被旁路。
1:强制布防:在退出延时结束时故障防区会被旁路。
数据位(3)-决定主机电源重新启动后安装员码是否改变。
0:不改变,仍为设定值。
1:改变,由设定值还原为预定值注:如果选1,非主管人即可通过中断电源的方法对系统进行编程操作。
降低了本系统的安全性。
如果选0要注意严格保存已设定的安装员码,一旦丢失或遗忘,就需要专业人员来调整数据位(4)电池日检测使能0:不能1:能,每24小时带载检测一次。
数据位(5)密码指令0:指令不用密码1:需用密码指令,旁路,即时布防,键盘启动遥控编程和检测(中心站和警铃)数据位(6):交流电频率0:50HZ(我国交流电频率为50HZ)1:60HZ☆09:电话控制选项指令格式:09XXXXXX#预定值:111111(1):仅用本地系统0:否1:是,除遥控编程外关闭所有通信。
(2):拨号次数0:4次1:8次2:14次(3):遥控编程使能0:不能1:能。
(4):键盘启动遥控编程0:不能1:能。
(5)电话振铃类型:0:单次振铃2次振铃间隔较长1:双次振铃2次快速振铃间隔一段时间后再2次振铃(6)拨号类型0:双音多频DTMF1:脉冲拨号防盗主机|报警主机|防盗报警主机|CK-236|编程说明☆0A:通信格式指令格式:0AXXXX#预定值:1111数据位(1)、(3):1#接收机接收格式:1:快“A”,2300HZ2:慢“B”,1400HZ3:和数校验,1400HZ4:和数校验,2300HZ5:CFSKIII6:DTMF,1400HZ数据位(2)、(4):1#接收机信息格式:1:3/1扩展2:4/2(2位数报告码)3:CFSKIII联网时一般选CFSKIII☆0B--入网编号指令格式:0BXXXXXX#预定值:0000000-F为有效输入☆0C-0E--1#接收机电话号码0C:1#接收机电话号码(1-6位)指令格式:0CXXXXXX#写入号码1-6位(1)-(6):1#接收机电话号码(1-6位)*4:电话号码结束符*5:5秒延时最后1位号码后必须用*4浇嵛玻 嘞碌氖 菸恍慈搿0”,*4后的“0”不会拨出。
0D:1#接收机电话号码(7-12位)指令格式:0DXXXXXX#预定值:0000000E:1#接收机电话号码(3-18位)指令格式:0EXXXXXX#预定值:0000000F-11:2#接收机电话号码0F:2#接收机电话号码(1-6位)指令格式:0FXXXXXX#预定值:E0000010:2#接收机电话号码(7-12位)11:2#接收机电话号码(13-18位)☆12-14:遥控编程电话号码12:遥控编程电话号码(1-6位)13:遥控编程电话号码(7-12位)14:遥控编程电话号码(13-18位)15:事件报告指令格式: 15 XXXXX#预定值:19DFE数据位(1):事件报告接收机选择。
0:1#接收机,2#接收机后备;1:仅送1#接收机;2:仅送2#接收机3:1#和2#接收机(双报告)数据位(2)回路旁路报告码有效输入为1-F写入0会关闭所有回路的旁路报告数据位(3)取消报告码同上数据位(4)故障报告码同上数据位(5)回路恢复报告码系统报警、旁路和故障的恢复防盗主机|报警主机|防盗报警主机|CK-236|编程说明16:撤防/布防报告指令格式:16XXX#预定值:1BC数据位(1)撤防/布防接收机选择,可选0、1、2、3。
