桥梁设计计算书课程名称道桥工程设计姓名杨鑫龙学号年级与专业 2016交通工程指导教师提交日期目录一、设计资料 (4)1.1设计资料 (4)二、主梁构造布置及尺寸 (4)2.1横截面布置 (4)2.2主梁尺寸 (5)2.3横隔梁布置 (5)2.4主梁截面特性简易计算表 (5)三、主梁内力计算 (5)3.1恒载内力计算 (6)3.2活载内力计算 (8)3.3内力组合 (14)3.4弯矩剪力包络图 (15)四、预应力钢筋截面面积估算及布置 (15)4.1预应力钢筋截面面积估算 (15)4.2非预应力钢筋截面面积估算 (17)4.3预应力钢束的布置 (17)五、换算截面几何特性 (20)5.1换算截面图示 (20)5.2换算截面几何特性计算 (20)六、钢束预应力损失计算 (21)6.1预应力钢筋与管道壁之间的摩擦引起的预应力损失 (21)6.2锚具变形、钢筋回缩和接缝压缩引起的预应力损失 (22)6.3混凝土弹性压缩引起的预应力损失 (22)6.4预应力钢筋应力松弛引起的预应力损失 (23)6.5混凝土收缩和徐变引起的预应力损失 (24)6.6预应力钢筋张拉控制应力与各阶段预应力损失组合及有效预应力值25七、持久状况承载能力极限状态计算 (26)7.1正截面强度验算 (26)7.2斜截面抗剪强度验算 (26)7.3箍筋或弯起钢筋设计 (26)八、正常使用极限状态验算 (28)8.1正截面抗裂性验算 (28)8.2斜截面抗裂性验算 (28)8.3变形验算 (30)8.3.1使用阶段挠度计算 (30)8.3.2预加力引起的反拱计算及预拱度的设置 (31)九、主梁持久状况应力验算 (31)9.1跨中截面砼法向压应力验算 (31)9.2受拉区预应力筋最大拉应力验算 (32)9.3斜截面主应力验算 (32)十、主梁短暂状态应力验算 (33)10.1主梁短暂状态应力验算 (33)十一、主梁行车道板的内力计算及配筋 (34)11.1恒载作用 (34)11.2活载作用 (35)11.3主梁肋间内力计算 (35)11.4行车道板配筋计算 (37)11.5行车道板截面复核 (38)十二、横隔梁内力计算及配筋 (39)12.1横隔梁内力计算 (39)12.2横隔梁配筋计算 (42)12.3横隔梁截面复核 (43)十三、主梁端部局部承压验算 (43)13.1端部承压区截面尺寸验算 (43)13.2端部承压区承载力验算 (44)十四、结语 (45)十五、参考文献 (45)十六、附录 (46)附录A：主梁截面尺寸图 (46)附录B:横隔梁配筋图 (46)一、设计资料1.1设计资料(1)设计跨径：标准跨径35.82m（墩中心距离），简支梁计算跨径(相邻支座中心距离)35.22m，主梁全长35.78m。

箱梁模板（盘扣式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-20175、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010一、工程属性箱梁类型四室梁A(mm) 4500 B(mm) 950 C(mm) 1750 D(mm) 1250 E(mm) 250 F(mm) 350 G(mm) 1850 H(mm) 150 I(mm) 1450 J(mm) 700 K(mm) 300 L(mm) 1100 M(mm) 500 N(mm) 2000 O(mm) 250箱梁断面图二、构造参数底板下支撑小梁布置方式垂直于箱梁断面横梁和腹板底的小梁间距l2(mm) 150 箱室底的小梁间距l3(mm) 250 翼缘板底的小梁间距l4(mm) 250 标高调节层小梁是否设置否可调顶托内主梁根数n 2主梁受力不均匀系数ζ0.5 立杆纵向间距l a(mm) 600横梁和腹板下立杆横向间距l b(mm) 600 箱室下的立杆横向间距l c(mm) 900 翼缘板下的立杆横向间距l d(mm) 900 模板支架搭设的高度H(m) 13.5 立杆计算步距h(mm) 1500 立杆伸出顶层水平杆长度a(mm) 350 立杆顶部步距h'(mm) 1000支架立杆步数9次序横杆依次间距hi(mm)1 3502 15003 15004 15005 15006 15007 15008 15009 1000箱梁模板支架剖面图三、荷载参数截面惯性矩I=bt3/12=1000×153/12=281250mm4截面抵抗矩W=bt2/6=1000×152/6=37500mm31、横梁和腹板底的面板承载能力极限状态的荷载设计值：q=[1.2(G1k h0+G2k+G4k)+1.4Q1k]×b=[1.2×(25.5×1.7+0.75+0.4)+1.4×4]× 1=59kN/m h0--验算位置处混凝土高度(m)正常使用极限状态的荷载设计值：qˊ=b(G1k h0+G2k+G4k+Q1k)=1×(25.5×1.7+0.75+0.4+4)=48.5kN/m计算简图如下：l=150mm1)、抗弯强度验算M=0.125ql2 =0.125×59×0.152=0.166kN·mσ=M/W=0.166×106/37500=4.427N/mm2≤f=15N/mm2满足要求！2)、抗剪强度验算V=0.5ql =0.5×59×0.15=4.425kNτ=3V/(2bt)=3×4.425×103/(2×1000×15)=0.443N/mm2≤f v=1.6 N/mm2满足要求！3)、挠度变形验算ω=5qˊl4/(384EI) =5×48.5×1504/(384×6000×281250)=0.189mm≤[ω]=min(l/150，10)=min(150/150，10)=1mm满足要求！2、箱室底的面板同上计算过程，h0＝0.6m ，l＝l3=250mm项次抗弯强度验算抗剪强度验算挠度变形验算验算值σ＝5.28N/mm2 τ＝0.317N/mm2 ω＝0.616mm允许值f＝15N/mm2 f v＝1.6N/mm2 [ω]=min(l/150，10)=min(250/150，10)=1.667mm结论符合要求符合要求符合要求同上，h0(平均厚度)＝0.475m ，l＝l4=250mm项次抗弯强度验算抗剪强度验算挠度变形验算验算值σ＝4.48N/mm2 τ＝0.269N/mm2 ω＝0.52mm允许值f＝15N/mm2 f v＝1.6N/mm2 [ω]=min(l/150，10)=min(250/150，10)=1.667mm结论符合要求符合要求符合要求五、小梁计算小梁材质及类型槽钢计算截面类型10号槽钢截面惯性矩I(cm4) 198.3 截面抵抗矩W(cm3) 39.7抗弯强度设计值f(N/mm2) 205 弹性模量E(N/mm2) 206000抗剪强度设计值fv(N/mm2) 120 计算方式三等跨梁1、横梁和腹板底的小梁承载能力极限状态的荷载设计值：q=[1.2b(G1k h0+G2k+G4k)+1.4bQ1k]=[1.2×0.15×(25.5×1.7+0.75+0.4)+1.4×0.15×4]=8.85k N/mh0--验算位置处混凝土高度(m)因此，q静=[1.2b(G1k h0+G2k+G4k)]=[1.2×0.15×(25.5×1.7+0.75+0.4)]=8.01kN/mq活=1.4×bQ1k=1.4×0.15×4=0.84kN/m正常使用极限状态的荷载设计值：qˊ=b(G1k h0+G2k+G4k+Q1k)=0.15×(25.5×1.7+0.75+0.4+4)=7.275kN/m计算简图如下：l=l a=600mm1）抗弯强度验算M =0.1q静l2+0.117q活l2=0.1×8.01×0.62+0.117×0.84×0.62=0.324kN·mσ=M/W=0.324×106/(39.7×103)=8.161N/mm2≤f=205N/mm2满足要求！2）挠度变形验算ω=0.677qˊl4/(100EI)=0.677×7.275×6004/(100×206000×1983000)=0.016mm≤[ω]=min(l/150，10)=min(600/150，10)=4mm满足要求！3）最大支座反力计算小梁传递最大支座反力：承载能力极限状态R max1＝1.1q静l+1.2q活l=1.1×8.01×0.6+1.2×0.84×0.6=5.891kN 正常使用极限状态Rˊmax1＝1.1qˊl＝1.1×7.275×0.6＝4.801kN2、箱室底的小梁同上计算过程，h0＝0.6m ，b＝l3=250mm3同上，h0(平均厚度)＝0.475m ，b＝l4=250mm六、主梁计算承载能力极限状态：p＝ζ R max1＝0.5×5.891＝2.946kN正常使用极限状态：pˊ＝ζRˊmax1＝0.5×4.801＝2.401kN横梁底立杆的跨数为2、1、2跨，腹板底立杆的跨数有3跨，按三等跨计算小梁计算简图如下，l＝l b＝600mm1）抗弯强度验算M=0.663kN·mσ=M/W=0.663×106/(39.7×103)=16.7N/mm2≤f=205N/mm2满足要求！2）挠度变形验算ω=0.034mm≤[ω]=min(l/150，10)=min(600/150，10)=4mm满足要求！3）最大支座反力计算横梁和腹板底主梁传递给可调顶托的最大支座反力：R max4＝12.889kN /ζ=12.889/0.5=25.778kN2、箱室底主梁同上计算过程，p＝ζR max2＝0.5×4.265＝2.132kN，p＝ζRˊmax2＝0.5×3.374＝1.687kN，l c=900mm，按二等跨计算。

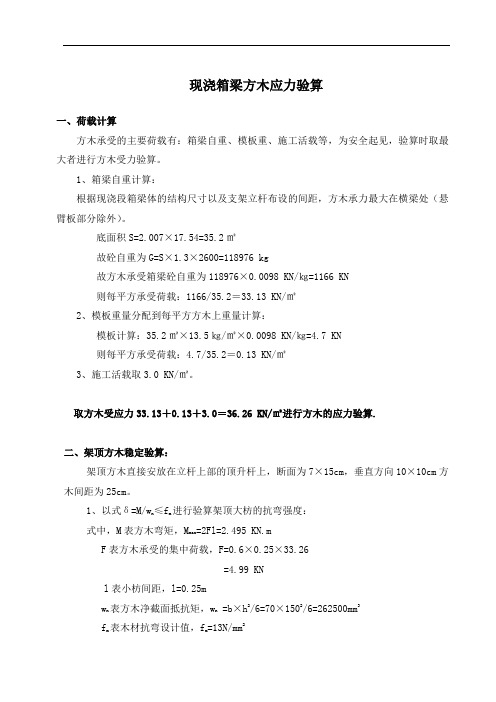

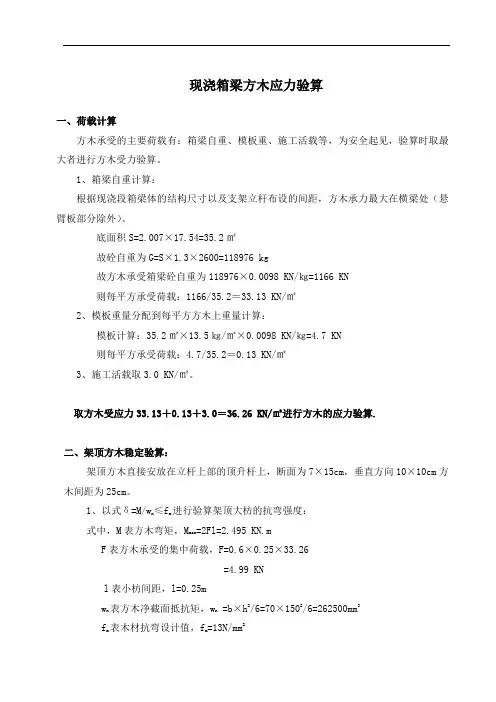

现浇箱梁方木应力验算一、荷载计算方木承受的主要荷载有：箱梁自重、模板重、施工活载等，为安全起见，验算时取最大者进行方木受力验算。

1、箱梁自重计算：根据现浇段箱梁体的结构尺寸以及支架立杆布设的间距，方木承力最大在横梁处（悬臂板部分除外）。

底面积S=2.007×17.54=35.2㎡故砼自重为G=S×1.3×2600=118976 kg故方木承受箱梁砼自重为118976×0.0098 KN/㎏=1166 KN则每平方承受荷载：1166/35.2＝33.13 KN/㎡2、模板重量分配到每平方方木上重量计算：模板计算：35.2㎡×13.5㎏/㎡×0.0098 KN/㎏=4.7 KN则每平方承受荷载：4.7/35.2＝0.13 KN/㎡3、施工活载取3.0 KN/㎡。

取方木受应力33.13＋0.13＋3.0＝36.26 KN/㎡进行方木的应力验算.二、架顶方木稳定验算：架顶方木直接安放在立杆上部的顶升杆上，断面为7×15cm，垂直方向10×10cm方木间距为25cm。

1、以式δ=M/wn ≤fm进行验算架顶大枋的抗弯强度：式中，M表方木弯矩，Mmax=2Fl=2.495 KN.mF表方木承受的集中荷载，F=0.6×0.25×33.26=4.99 KN l表小枋间距，l=0.25mw n 表方木净截面抵抗矩，wn=b×h2/6=70×1502/6=262500mm3f m 表木材抗弯设计值，fm=13N/mm2则：δ=2.495×106/262500=9.50 N/mm2<fm=13N/mm22、以式w=F,l3/48EI<[w]进行验算方木的挠度：式中，[w]表容许挠度，[w]=l/250=900/250=3.6 mmE表木枋弹性模量，E=10000 N/mm2I表木枋截面惯性矩，I=b×h3/12=70×1503/12=19687500 mm4F,表木枋中间集中荷载，F,=2×4.99×0.25/0.45=5.54 KN则，w=5.54×103×9003/(48×10000×19687500)=0.427mm<[w] =900/250=3.6mm 结论：架顶大枋稳定。

××跨××高速公路特大桥主桥0号块支架计算书一、概况××跨××高速公路特大桥主桥0号块如图中所示长12米高7.5米顶板宽12.16米，底板在桥墩顶处宽8米，其余部分宽6.8米，0号块混凝土体积为364方，墩顶对应处混凝土为189方，墩顶以外由支架承担重量的混凝土方量每侧为93方。

0号块箱梁墩顶处的底模支撑于桥墩墩顶面，0号块桥墩以外的箱梁底模和侧模支撑于钢立柱支架上，钢立柱直径为426mm、壁厚6mm,立柱高度及布置见上图，底模横纵梁均为[36B。

二、支架受力验算（一）支架纵梁验算1、腹板下的纵梁腹板下设4根[36b纵梁，纵梁为一双悬臂结构，支点间距3.465米，靠近桥墩侧悬臂0.25米，另一侧0.185米。

纵梁承受的荷载主要由箱梁梁肋重量、底模重量和纵梁自重三部分组成。

梁肋重量：腹板下纵梁承受梁肋及第二组纵梁和第三组纵梁中线以左倒角混凝土重量,4根纵梁承受的荷载集度为靠近桥墩侧为186KN/m、另一侧为170KN/m,每根槽钢承受1/4重量即51.3KN/m和46.7KN/m（荷载系数取1.1）。

底模重量：纵梁承受第二组纵梁和第三组纵梁中线以左的底模重量，底模重量为0.755( KN/m2), 纵梁承受的底模重量沿横桥向的宽度为1.22米，沿纵梁方向的荷载集度为0.92(KN/m).纵梁自重：纵梁为[36b,每米重量为0.523(KN/m).受力图式:下图为单根槽钢承受荷载受力图式及每根槽钢承受1/4的总荷载.结构分析采用sap2000进行计算，计算结果如下：跨中最大弯矩74.8(kn.m)，[36b的截面模量为703(cm3)。

槽钢截面最大应力为106(MPa)<215(MPa)满足规范要求。

跨中最大挠度为0.004m<1/400L=0.009m 满足规范要求靠近墩身处支反力为103KN另一支反力为95KN2、其余纵梁计算由于其余纵梁采用的型钢与腹板下纵梁相同，而荷载小于腹板纵梁，故其余纵梁的受力符合规范要求。

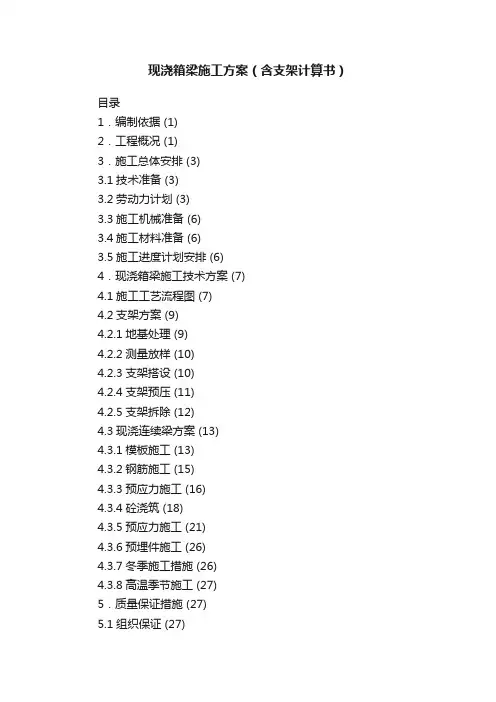

现浇箱梁施工方案（含支架计算书）目录1．编制依据 (1)2．工程概况 (1)3．施工总体安排 (3)3.1技术准备 (3)3.2劳动力计划 (3)3.3施工机械准备 (6)3.4施工材料准备 (6)3.5施工进度计划安排 (6)4．现浇箱梁施工技术方案 (7)4.1施工工艺流程图 (7)4.2支架方案 (9)4.2.1地基处理 (9)4.2.2测量放样 (10)4.2.3支架搭设 (10)4.2.4支架预压 (11)4.2.5支架拆除 (12)4.3现浇连续梁方案 (13)4.3.1模板施工 (13)4.3.2钢筋施工 (15)4.3.3预应力施工 (16)4.3.4砼浇筑 (18)4.3.5预应力施工 (21)4.3.6预埋件施工 (26)4.3.7冬季施工措施 (26)4.3.8高温季节施工 (27)5．质量保证措施 (27)5.1组织保证 (27)5.2加强测量、试验工作 (27)5.3强化技术管理工作 (27)5.4加强全过程的质量监控，严把施工环节质量关 (28)5.5努力克服质量通病 (28)6．安全生产保证措施 (28)6.1组织保证措施 (28)6.2加强安全教育，执行安全生产奖罚制度 (29)6.3加强现场安全施工管理 (29)6.4交通安全防护措施 (32)7．文明施工和环境保护措施 (32)7.1文明施工措施 (32)7.2环境保护措施 (33)8．工期保证措施 (34)8.1明确阶段目标，保证节点计划和总体计划的完成 (34)8.2加强领导管理，健全施工协调制度 (35)8.3加强物资供应管理 (35)8.4对任务分配、劳动力安排、机械设备调配实行动态管理 (35) 8.5加强工地施工技术管理 (35)8.6安排好特殊季节的施工 (35)9．现浇箱梁施工应急预案 (35)9.1应急预案的任务和目标 (35)9.2应急救援组织机构 (35)附件一、桥面净宽25.5m箱梁支架及中心河贝雷梁验算 (41) 附件二、桥面净宽40.5m箱梁计算（验算半幅） (62)附件三、第十四联变截面连续梁支架及跨华山路门洞验算 (80) 附件四、匝道箱梁支架验算 (111)333现浇箱梁施工方案1．编制依据1、333标段设计图纸2、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）3、《公路桥涵施工技术规范》（JTG/T F50-2011）4、《公路工程质量检验评定标准》（JTGF80/1-2004）5、《工程测量规范》（GB50026-2007）6、《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008）7、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）8、《钢筋焊接及验收规程》（JTJ18-2012）9、《预应力混凝土钢绞线》（GB/T5224-2003）10、《混凝土泵送施工技术规程》（JGJ10-2011）11《公路工程施工安全技术规程》（JTJ076-95）12、《建筑施工高处作业安全技术规范》（JGJ80-91）13、《建筑施工安全检查标准》（JGJ59-99）14、《建筑施工模板安全技术规范》（JGJ162-2008）15、我单位编制的《333标段总体施工组织设计》16、自然条件资料：包括地形资料、工程地质资料、水文地质资料、台风资料、气象资料等。

汾河特大桥主桥刚构连续箱梁边跨现浇段施工方案一、项目概述：汾河特大桥是一座跨越汾河的特大型桥梁工程，位于某座城市的主干道上。

该桥主要由刚构连续箱梁组成，为确保桥梁建设顺利进行并保证工程质量，需要制定边跨现浇段施工方案。

二、施工方案设计：1.施工准备工作：在施工前需要进行好如下几项工作：–制定详细的施工计划，明确施工顺序、时间节点等信息。

–确定施工人员配备和安全措施，保障施工过程的安全。

–检查施工材料及设备的准备情况，做好充分的物资准备。

2.边跨现浇段施工流程：–梁模安装：先进行梁模的搭建和安装工作，确保模板的结构牢固稳定。

–钢筋绑扎：按照设计要求，对箱梁内部的钢筋进行绑扎作业，保证箱梁的强度和稳定性。

–混凝土浇筑：进行箱梁的混凝土浇筑工作，注意施工过程中的振捣和养护工作，以保证混凝土质量。

–拆模：待混凝土达到强度要求后，进行模板的拆除工作。

–监测验收：对已完成的现浇段进行监测和验收，确保符合设计要求。

三、施工注意事项：1.安全第一：施工过程中要严格遵守安全操作规程，注意施工区域的作业环境，确保施工人员的安全。

2.质量控制：严格按照设计要求和规范进行施工，保证施工质量符合标准。

3.施工协调：各施工单位之间要密切配合，确保施工进度不受影响。

4.环境保护：注意施工过程中的环境保护工作，减少对周边环境的影响。

四、总结：汾河特大桥主桥刚构连续箱梁边跨现浇段施工是整个桥梁工程中非常重要的环节，合理的施工方案设计和严格的施工管理是保证工程顺利进行和质量可控的关键。

通过科学有效的施工方案，可以保证汾河特大桥的建设能够顺利进行，为当地居民提供更加便利的交通条件。

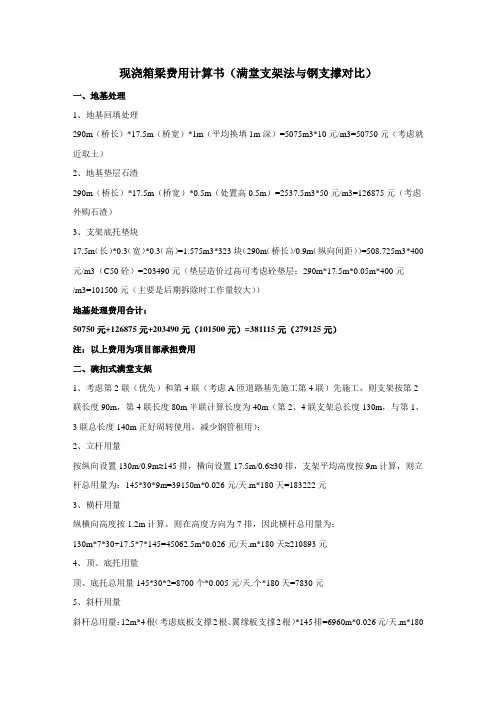

现浇箱梁费用计算书（满堂支架法与钢支撑对比）一、地基处理1、地基回填处理290m（桥长）*17.5m（桥宽）*1m（平均换填1m深）=5075m3*10元/m3=50750元（考虑就近取土）2、地基垫层石渣290m（桥长）*17.5m（桥宽）*0.5m（处置高0.5m）=2537.5m3*50元/m3=126875元（考虑外购石渣）3、支架底托垫块17.5m（长）*0.3（宽）*0.3（高）=1.575m3*323块（290m（桥长）/0.9m（纵向间距））=508.725m3*400元/m3（C50砼）=203490元（垫层造价过高可考虑砼垫层：290m*17.5m*0.05m*400元/m3=101500元（主要是后期拆除时工作量较大））地基处理费用合计：50750元+126875元+203490元（101500元）=381115元（279125元）注：以上费用为项目部承担费用二、碗扣式满堂支架1、考虑第2联（优先）和第4联（考虑A匝道路基先施工第4联）先施工，则支架按第2联长度90m，第4联长度80m半联计算长度为40m（第2、4联支架总长度130m，与第1、3联总长度140m正好周转使用，减少钢管租用）；2、立杆用量按纵向设置130m/0.9m≈145排，横向设置17.5m/0.6≈30排，支架平均高度按9m计算，则立杆总用量为：145*30*9m=39150m*0.026元/天.m*180天=183222元3、横杆用量纵横向高度按1.2m计算，则在高度方向为7排，因此横杆总用量为：130m*7*30+17.5*7*145=45062.5m*0.026元/天.m*180天≈210893元4、顶、底托用量顶、底托总用量145*30*2=8700个*0.005元/天.个*180天=7830元5、斜杆用量斜杆总用量：12m*4根（考虑底板支撑2根、翼缘板支撑2根）*145排=6960m*0.026元/天.m*180天≈32573元满堂支架费用合计：183222元+210893元+7830元+32573元=434518元（折算每天租金为：434518元/180天=2414元/天）注：以上费用为施工方承担费用三、模板、方木1、综合考虑采用竹胶板（底模及侧模）及木模板（芯模）；底模板方木采用10cm*10cm（横向间距为30cm），加固模板用方木采用5cm*5cm（横向间距为25cm、纵向间距为50cm），竹胶板配置2联使用量，木模板配置全桥使用量；底板用方木配置2联使用量，其余为配置全桥使用量2、竹胶板用量：140m*（10.5m+5.0m+0.93m+0.34m）=2347.8m2*50元/m2=117390元3、木模板用量：260m*（4.5m+0.5*2）*2=2860m2*23元/m2=65780元4、底模用方木为纵向布置，横向布置间距为30cm，规格为10cm*10cm，横向布置为10.5m/0.3m=35孔，因此方木总用量为：140m*36=5040m*0.1m*0.1m=50.4m3*1875元/m3=94500元5、芯模板用方木为纵、横向布置，横向布置间距为25cm、纵向间距为50cm，横向260m/0.25m=520孔，纵向5.5m/0.5m=11孔，方木总用量为：5.5m*521+260m*12=5985.5m*0.05m*0.05m≈15.0m3*1875元/m3=28125元模板、方木费用合计为：117390元+65780元+94500元+28125元=305795元注：以上费用为施工方承担费用四、人工、机械及其它费用（不含钢筋加工及安装）1、支架安装及拆除费用为：290m*17.5m*40元/m2=203000元（折算65元/m3）2、模板制作、安装、拆除费用为：260m*（4.5m+0.5*2）*2+260m*（10.5m+5.0m+0.93m+0.34m）+260m*10.5m=9950.2m2*35元/m2=348257元（折算112元/m3）3、支架预压及卸载：3131.6m3*2.5元/m3=7829元4、混凝土浇筑及养生：3131.6m3*30元/m3=93948元5、小型运输车：6月*6000元/月（含油）=36000元6、材料进退场运输费：20000元*2=40000元7、小件、低值易耗品及小型机具使用费：3131m3*10元/m3=31310元人工、机械及其它费用合计为：203000元+348257元+7829元+93948元+36000元+40000元+31310元=760344元注：以上费用为施工方承担费用五、费用计算方法一（满堂支架）：381115元（项目部承担）+434518元（施工方承担）+305795元（施工方承担）+760344元（施工方承担）=1881772元总成本折算：1881772元/3131m3≈601.01元/m3施工方成本折算：（1881772元-381115元）/3131m3≈479.29元/m3清单对比：601.01元/m3+348元/m3（砼）=949.01元/m3*1.0359（税率0.0359）=983.08元/m3>899.97元/m3（C40）、899.92元/m3（C50）方法二（钢支撑法）：采用钢支撑法施工，可将地基处理及支架费用节省，计算成本如下：434518元（施工方承担）+305795元（施工方承担）+（760344元-203000元（支架费用））（施工方承担）=1297657元施工方成本折算：1297657/3131m3≈414.45元/m3清单对比：414.45元/m3+348元/m3（砼）=762.45元/m3*1.0359（税率0.0359）=789.83元/m3<899.97元/m3（C40）、899.92元/m3（C50）综上所计算，采用钢支撑配合工字施工成本较低。

箱梁受力计算书箱梁支架计算书一、荷载计算1、箱梁自重：G=V*R=1170.5*26=30433KNV：箱梁砼体积，计算得知V=1170.5m3。

R：新浇砼容重，取常数，r=26KN/m3则箱梁荷载：F1=G*r/S= G*r/（A*B）r：安全系数，取安全系数1.2；S：支架底面积，S=A*B；A：支架横向宽度；B：支架长度，即桥梁长度；代入数值：F1 = 30433*1.2/（12+0.5*2）*130.08=21.596KN/m22、施工荷载：取常数，F2=2.5KN/m2；3、砼倾倒荷载：浇筑采用砼输送泵输送，取倾倒荷载F3=2.0KN/m2；4、砼振捣荷载：取常数F4=2.0KN/m2；5、箱梁芯模：芯模为厚2.5cm的杉木，容重为5KN/m3，则F5=R*V/S= R*dR：芯模容重，单位5KN/m3；V：芯模单位体积，单位m3；S：芯模底截面积，单位m2；d：芯模厚度，单位m；代入数值：F5 =5*0.025=0.125KN/m26、底模：底模为厚1.5cm的竹胶板，容重为5KN/m3，则F6= R*V/S = R*dR：芯模容重，单位5KN/m3；V：芯模单位体积，单位m3；S：芯模底截面积，单位m2；d：芯模厚度，单位m；代入数值：F6=5*0.015=0.075KN/m27、方木：底模为厚10cm的杉木，容重为5KN/m3，则F7= R*V/S = R*dR：芯模容重，单位5KN/m3；V：芯模单位体积，单位m3；S：芯模底截面积，单位m2；d：芯模厚度，单位m；代入数值：F7= 5*0.1=0.5KN/m2二、底模板强度计算箱梁底模采用高强度竹胶板，板厚t=15mm，竹胶板方木背肋间距为300mm，所以验算模板强度采用宽b=300mm平面竹胶板1、模板力学性能弹性模量：E=0.1×105MPa截面惯性矩：I=b*h3/12=30×1.53/12=8.44cm4截面抵抗矩：W= bh2/6=30×1.52/6=11.25cm3底模截面积：A=b*h=30×1.5=45cm22、模板受力计算底模板均布荷载：F= F1+F2+F3+F4+F5代入数值：F =21.596+2.5+2.0+2.0+0.125=28.221KN/m2q=F×bF：底模板均布荷载，单位KN/m2；b：底模板宽度，单位m；代入数值：q =28.221×0.3=8.463KN/m跨中最大弯矩：M=qL2/8q：底模板均布荷载值，单位KN/m；L：底模板跨度，单位m。

关于现浇箱梁施工的计算书现浇梁施工采用满堂碗扣架施工，碗扣架立杆纵横向间距为0.9m，横杆竖向间距为1.2m。

立杆顶托上先放置5×10cm纵向方木，纵向方木的横向间距为0.9m，其上再放置10×10cm的横向方木，横向方木纵向间距为0.3m，横向方木上安装1.8cm厚的竹胶板作为底模。

支架计算主要计算模板、纵横向方森、立杆承载力计算。

根据最不利苍荷载情况，取墩顶实心段的支架和模板进行计算。
