HyperMesh入门教程

HyperMesh入门教程HyperMesh的界面和工作流程HyperMesh的几何模型操作HyperMesh的网格划分和质量检查HyperMesh的连接建立和材料赋予HyperMesh的加载和约束设置HyperMesh的输出控制和求解器选择HyperMesh的界面和工作流程当您启动HyperMesh软件后，您会看到如下图所示的主界面：菜单栏：位于界面顶部，包含了各种功能菜单，如File、View、G eometry、Mesh等。

工具栏：位于菜单栏下方，包含了常用的工具按钮，如打开文件、保存文件、撤销操作、重做操作等。

图形窗口：位于界面中央，用于显示和操作几何模型和网格模型。

面板区域：位于图形窗口右侧，用于显示和设置各种功能面板，如几何面板、网格面板、连接面板等。

状态栏：位于界面底部，用于显示当前的操作状态、鼠标位置、内存使用情况等。

导入或者创建几何模型对几何模型进行清理和修改对几何模型进行网格划分对网格模型进行连接建立和材料赋予对网格模型进行加载和约束设置选择合适的求解器并输出分析文件在每一个步骤中，您可以使用相应的菜单或者工具栏来执行各种操作，也可以使用相应的面板来设置各种参数。

在图形窗口中，您可以使用鼠标或者键盘来选择、挪移、旋转或者缩放模型。

在状态栏中，您可以查看当前的操作提示或者错误信息。

HyperMesh的几何模型操作在HyperMesh中，几何模型是由点、线、曲面和体组成的。

点是最基本的几何实体，用于定义空间中的位置。

线是由点连接而成的直线或者曲线，用于定义边界或者轮廓。

曲面是由线围成的平面或者曲面，用于定义形状或者区域。

体是由曲面围成的实体，用于定义物体或者结构。

HyperMesh可以导入或者创建各种格式的几何模型，如IGES、STEP、CATIA、SolidWorks等。

导入或者创建几何模型后，您可以使用Geometry菜单或者工具栏来对几何模型进行各种操作，如挪移、旋转、缩放、复制、镜像、合并、分割、修复等。

Hypermesh基础培训教程一、引言Hypermesh是一款功能强大的有限元前处理器，广泛应用于结构分析、热分析、流体分析等领域。

本教程旨在帮助初学者快速掌握Hypermesh的基础操作，为后续的高级应用打下坚实基础。

通过本教程的学习，读者将能够熟练地进行几何建模、网格划分、材料属性定义、边界条件施加等基本操作。

二、Hypermesh界面及基本操作1.启动Hypermesh在安装完Hypermesh软件后，双击桌面图标启动程序。

初次启动时，系统会提示设置工作目录，选择一个便于管理的路径即可。

2.界面介绍Hypermesh界面主要包括菜单栏、工具栏、主窗口、状态栏等部分。

菜单栏包含文件、编辑、视图、网格、工具等菜单，通过菜单可以执行各种操作。

工具栏提供了常用的快捷操作按钮，方便用户快速执行命令。

主窗口用于显示几何模型、网格、分析结果等。

状态栏位于界面底部，显示当前操作的状态信息。

3.基本操作(1)打开模型：通过菜单栏“文件”→“打开”命令，选择相应的几何文件（如iges、stp等格式），打开模型。

(2)缩放、旋转、平移视图：通过工具栏的相应按钮，可以调整视图的显示。

同时，鼠标滚轮可以控制视图的缩放。

(3)选择元素：鼠标左键单击选择单个元素，按住Ctrl键同时单击可以选择多个元素。

(4)创建集合：通过菜单栏“编辑”→“创建集合”命令，可以将选中的元素创建为一个集合，便于后续操作。

(5)撤销与重做：通过菜单栏“编辑”→“撤销”或“重做”命令，可以撤销或重做上一步操作。

三、几何建模1.几何清理在实际工程中，导入的几何模型往往存在冗余面、重叠边等问题，需要进行几何清理。

Hypermesh提供了丰富的几何清理工具，如合并顶点、删除线、删除面等。

2.创建几何元素Hypermesh支持创建点、线、面、体等几何元素。

通过菜单栏“几何”→“创建”命令，选择相应的几何元素创建工具，如创建点、创建线、创建面等。

3.几何编辑Hypermesh提供了丰富的几何编辑功能，如移动、旋转、缩放、镜像、复制等。

第一章 HyperMesh入门首先我们要了解什么是mesh，简单的说mesh就是网格的划分。

有过有限元分析背景的人都知道，做有限元分析首先第一步工作就是建模，就是把分析对象按照一定的尺寸、比例划分成相互连接、不间断的网格单元，成为一个可以计算的力学模型，这是进行有限元计算的基础。

其划分的结果对于以后计算的结果将产成直接的影响，或者说mesh是保证有限元分析结果准确的重要条件。

下面我就最简单的分析对象——金属壳体，向大家讲述怎样进行一个物体的mesh。

我们所用软件是HyperMesh，它对于有限元的前处理和后处理都具有比较强大功能。

第一节软件环境首先，我们要了解工作的目标，即最终要把一个金属壳体处理成怎样的网格。

打开练习一，这个文件中已经包含geom和放到中面的elems。

我们现在要搞清的第一概念就是geom和elems的区别。

Geom即为几何体，是我们分析对象的真实模型，实际物体的三维表现形式；elems即为网格单元，是我们分析对象的力学模型，是对实际物体的一种近似模拟，是把实际物体转换成可计算的力学和数学模型，它不是简单的线和面，是带有数据的线和面。

在HyperMesh中，我们把geom和elems统称为comps，comps可以理解为图层，这里的图层和CAD的图层的概念不同。

这里comps是以后赋予模型材料和几何性质的一个最小单元，或者说对于不同材料性质和不同几何性质的elems要处于不同的comps中。

每个comps都会有个名字，所以同一个名字的comps包含两个部分，即XXX（名字）geom 和XXX（名字）elems。

当然几何体和力学模型是两个完全独立的部分，所以两者完全可以放在不同的comps中的，对于图层名字的管理我们在下一章再做详细说明。

对于一个金属壳体，我们知道金属板是具有均有厚度的，即在三维上它总是有个方向上是保持不变的，这样我们就可以用比较简单的二维单元来描述金属壳体，这个二维单元我们称壳体单元。

hypermesh教程HyperMesh是一款强大的有限元前处理软件，具有丰富的功能和灵活的操作方式。

本教程将介绍一些常用的操作和技巧，帮助初学者快速上手使用HyperMesh。

1. 启动HyperMesh首先，双击打开HyperMesh软件。

在启动界面选择创建一个新模型。

然后选择创建一个新的分析模型。

2. 导入几何模型在模型创建界面，点击菜单栏的“文件”选项，选择“导入”命令。

在弹出的对话框中选择几何模型文件，并点击“打开”按钮。

此时，几何模型将被导入到HyperMesh中。

3. 创建网格选择菜单栏的“网格”选项，然后点击“网格生成”命令。

根据需要选择适当的网格类型和参数，并点击“生成”按钮。

HyperMesh将自动生成网格。

4. 添加材料属性在模型创建界面，选择菜单栏的“材料”选项，然后点击“新建属性”命令。

在弹出的对话框中输入材料属性的名称和参数，并点击“确定”按钮。

然后将材料属性分配给相应的单元。

5. 定义边界条件选择菜单栏的“加载”选项，然后点击“新建边界条件”命令。

在弹出的对话框中选择边界条件的类型和参数，并点击“确定”按钮。

然后将边界条件应用到相应的单元。

6. 定义载荷同样，在加载菜单栏中选择“新建载荷”命令。

在弹出的对话框中选择载荷类型和参数，并点击“确定”按钮。

然后将载荷应用到相应的单元。

7. 进行分析在菜单栏中选择“求解”选项，然后点击“开始分析”命令。

HyperMesh将根据定义的网格、材料属性、边界条件和载荷进行计算，并显示分析结果。

8. 后处理选择菜单栏的“后处理”选项，然后点击“显示结果”命令。

在弹出的对话框中选择需要显示的结果类型和参数，并点击“确定”按钮。

HyperMesh将显示相应的分析结果图形。

9. 保存模型和结果在菜单栏中选择“文件”选项，然后点击“保存”命令。

在弹出的对话框中选择保存的文件路径和名称，并点击“保存”按钮。

这样，模型和分析结果将被保存到指定的文件中。

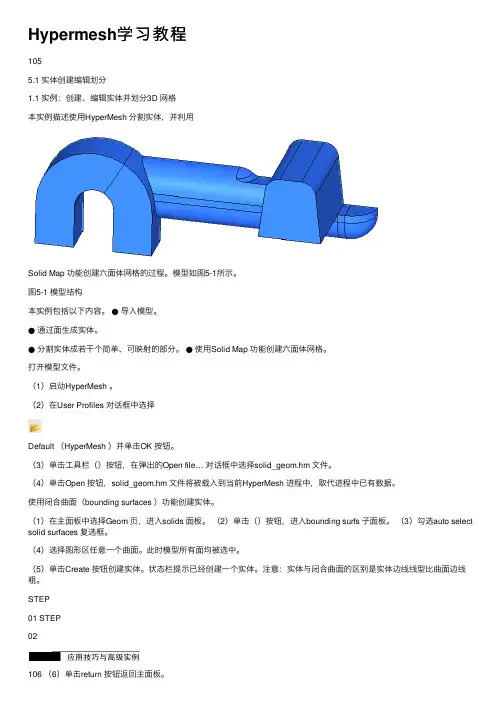

Hypermesh学习教程1055.1 实体创建编辑划分1.1 实例：创建、编辑实体并划分3D ⽹格本实例描述使⽤HyperMesh 分割实体，并利⽤Solid Map 功能创建六⾯体⽹格的过程。

模型如图5-1所⽰。

图5-1 模型结构本实例包括以下内容。

●导⼊模型。

●通过⾯⽣成实体。

●分割实体成若⼲个简单、可映射的部分。

●使⽤Solid Map 功能创建六⾯体⽹格。

打开模型⽂件。

（1）启动HyperMesh 。

（2）在User Profiles 对话框中选择Default （HyperMesh ）并单击OK 按钮。

（3）单击⼯具栏（）按钮，在弹出的Open file… 对话框中选择solid_geom.hm ⽂件。

（4）单击Open 按钮，solid_geom.hm ⽂件将被载⼊到当前HyperMesh 进程中，取代进程中已有数据。

使⽤闭合曲⾯（bounding surfaces ）功能创建实体。

（1）在主⾯板中选择Geom 页，进⼊solids ⾯板。

（2）单击（）按钮，进⼊bounding surfs ⼦⾯板。

（3）勾选auto select solid surfaces 复选框。

（4）选择图形区任意⼀个曲⾯。

此时模型所有⾯均被选中。

（5）单击Create 按钮创建实体。

状态栏提⽰已经创建⼀个实体。

注意：实体与闭合曲⾯的区别是实体边线线型⽐曲⾯边线粗。

STEP01 STEP02106 （6）单击return 按钮返回主⾯板。

使⽤边界线（bounding lines ）分割实体。

（1）进⼊solid edit ⾯板。

（2）选择trim with lines ⼦⾯板。

（3）在with bounding lines 栏下激活solids 选择器。

单击模型任意位置，此时整个模型被选中。

（4）激活lines 选择器，在图形区选择如图5-2所⽰线。

（5）单击trim 按钮产⽣⼀个分割⾯，模型被分割成两个部分，如图5-3所⽰。

hypermesh入门篇（转）2009-09-08 08:19其实各种CAE前处理的一个共同之处就是通过拆分把一个复杂体拆成简单体。

这个思路一定要记住，不要上来就想在原结构上分网，初学者往往是这个问题。

刚开始学，day1,day2,advanced training 和HELP先做一遍吧。

另外用熟24个快捷键。

做一下HELP里面的教程，多了解一些基本的概念和操作。

这样会快点入门。

论坛更多的是方法。

划分的方法要灵活使用，再有就是耐心。

1、如何将.igs文件或.stl文件导入hypermesh进行分网？files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？都用surface editSurface edit的详细用法见HELP，点索引，输入surface edit3、老大，有没有划分3D实体的详细例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。
