压力表使用范围摘要：一、压力表概述二、压力表的使用范围1.工业领域2.家庭领域3.医疗领域4.汽车领域5.科研领域三、压力表的选择与使用注意事项四、压力表的维护与保养五、总结正文：一、压力表概述压力表是一种用于测量流体（如气体和液体）压力的仪器。
它广泛应用于各个行业，以确保设备正常运行并保护设备和人员安全。
压力表通常由一个传感器、显示器和信号传输装置组成。
传感器将流体的压力转换为电信号，显示器显示这些信号，而信号传输装置可以将这些信号传输到监控设备。
二、压力表的使用范围1.工业领域在工业领域，压力表应用于各种工艺过程中，如石油、化工、冶金、建材等。
它们有助于监测和控制设备的运行状态，确保设备在安全压力范围内运行，防止事故发生。
2.家庭领域在家用领域，压力表主要用于热水器、太阳能热水器等家用电器。
通过监测热水器内的压力，压力表确保设备在合适的压力下工作，提高使用寿命和安全性。
3.医疗领域在医疗领域，压力表应用于呼吸机、麻醉机等医疗设备。
这些设备需要精确控制气体的压力，以确保患者的安全和舒适。
4.汽车领域在汽车领域，压力表用于监测轮胎压力、发动机冷却液压力等。
正确使用压力表可以延长轮胎和发动机的使用寿命，提高驾驶安全性。
5.科研领域在科研领域，压力表应用于各种实验设备，如高压釜、气体输送系统等。
精确的压力控制有助于科研实验的顺利进行。
三、压力表的选择与使用注意事项选择压力表时，应根据实际应用场景选择合适的压力范围、精度等参数。
在使用过程中，注意以下几点：1.确保压力表的量程与实际需求相匹配。
2.压力表应安装在易于观察和操作的位置。
3.定期检查压力表的准确性，如发现异常，及时进行校准或更换。
4.在危险环境下使用压力表时，应选用防爆型压力表。
四、压力表的维护与保养1.定期清洁压力表，避免灰尘和油污影响传感器的灵敏度。
2.定期检查压力表的连接部件，确保连接牢固。
3.压力表在长时间不使用时，应拆下存放，避免日晒雨淋。
压力表的正确使用方法说明书一、前言压力表是一种常见的测量仪器，广泛应用于各个行业中。
正确使用压力表可以保证测量结果的准确性，并且可以延长仪器的使用寿命。
本说明书将详细介绍压力表的正确使用方法。
二、压力表的结构和组成部分1. 刻度盘：用于显示压力值的刻度盘，通常以MPa或Psi为单位。
2. 指针：指示当前的压力值。
3. 进气口：将压力传递到压力表的入口接口。
4. 出气口：将测量过的压力释放出去，以免影响下次的测量。
三、使用前的准备1. 检查压力表是否完好无损，如果有任何损坏或异物，请不要使用。
2. 确保压力表的刻度盘清晰可见，指针灵活运动。
3. 检查进气口和出气口是否畅通无阻。
四、正确使用方法1. 将进气口与待测的压力系统相连接，确保连接紧固可靠，不漏气。
2. 慢慢打开压力系统的阀门，使气体缓慢进入压力表。
3. 观察刻度盘上指针的运动，当指针稳定在一个数值时，即可读取压力值。
注意，读取压力值时要与刻度盘的最上层刻度对齐，以保证准确度。
4. 操作完成后，关闭压力系统的阀门，并将出气口打开，释放压力，然后将进气口与出气口分别拧紧。
五、使用注意事项1. 在测量前要检查压力表的刻度盘是否清晰可见，以免造成测量误差。
2. 使用前要确认进气口和出气口是紧闭的，以免泄漏导致不准确的测量结果。
3. 避免压力表受到剧烈震动或撞击，以免损坏仪器。
4. 不要将压力表暴露在过高或过低的温度环境中，以免影响其性能。
5. 定期校准压力表，确保其准确度和可靠性。
六、维护保养1. 每次使用后，使用清洁软布擦拭压力表的外表面。
2. 定期检查和更换压力表的密封圈和维修部件。
3. 不要将压力表存放在潮湿或有腐蚀性气体的环境中。
七、故障排除1. 如果压力表指针无法运动或运动不灵活，可能是内部零件出现故障，请联系售后服务部门进行维修。
2. 如果压力表显示的数值异常或不稳定，可能是测量系统存在问题，需要检查压力系统的阀门和管道连接。
八、总结本说明书详细介绍了压力表的正确使用方法，包括使用前的准备、正确使用方法、使用注意事项、维护保养和故障排除等内容。
压力表认识和使用方法压力表是一种常用的测试仪器，用于测量液体或气体中的压力。
它广泛应用于工业生产、科学研究和日常生活中。
本文将介绍压力表的基本原理、使用方法和注意事项。
一、压力表的基本原理压力是指单位面积上的力的大小，通常用帕斯卡（Pa）或其它单位来表示。
压力表通过测量介质对测压元件的压力作用力，转换成对应的压力值，并通过指针或数字显示出来。
压力表的主要组成部分包括测压元件、传感器、指针、刻度盘等。
其中，测压元件是实现压力测量的核心部件，常见的测压元件有弹簧管、压电晶体、电阻应变片等。
二、压力表的使用方法1. 预备工作：在使用压力表之前，需要先检查压力表的外观是否完好，确认刻度盘是否清晰可见。
同时，还需要检查压力表的测量范围是否符合实际需求。
2. 连接压力表：将压力表与待测介质连接，通常可以采用螺纹连接或法兰连接等方式。
在连接过程中，需要确保连接口的密封性，避免泄漏。
3. 校准压力表：在使用压力表之前，应进行校准。
校准压力表的方法有多种，可以使用标准压力表进行对比校准，或者使用已知压力的介质进行校准。
4. 测量压力：校准完成后，可以开始测量压力了。
通常，需要将被测介质的压力温度和压力值调整到稳定状态后，再进行测量。
5. 读取压力值：根据压力表的显示方式，可以通过指针或数字显示来读取压力值。
在读取压力值时，应注意读取精度，避免读错或误差过大。
三、压力表的注意事项1. 避免过载：在使用压力表时，应注意不要超过其额定测量范围。
过载可能会导致压力表损坏或测量结果不准确。
2. 防止震动：压力表对震动比较敏感，因此在测量过程中应尽量避免外界震动的干扰，以免影响测量结果。
3. 定期校准：由于使用环境和时间的关系，压力表的测量精度可能会发生变化。
因此，建议定期进行校准，以确保测量结果的准确性。
4. 保持清洁：压力表应保持清洁干净，避免污物或灰尘进入压力表内部，影响测量的准确性。
5. 适当保养：对于长期不使用的压力表，应储存在干燥、通风的环境中，避免受潮或受到其他损坏。
压力表口径规格型号一、压力表的口径规格型号介绍压力表是一种用于测量流体或气体压力的仪表，广泛应用于工业生产和实验室测试等领域。
在选择压力表时，我们需要了解其口径规格型号，以确保选择适合的压力表来满足实际需求。
口径规格型号一般由数字和单位组成，常见的口径规格有英寸（inch）和毫米（mm）两种。
常见的压力表口径规格型号有1/4英寸、1/2英寸、3/4英寸等。
口径规格的选择应根据实际应用场景和测量对象的特点来确定，不同的口径规格适用于不同的工作环境和流体介质。
1. 1/4英寸口径规格的压力表适用于小型设备和细小管道的测量，常见于实验室和一些小型工业设备中。
这种口径规格的压力表体积小巧，安装方便，适用于对压力要求不高的场景。
2. 1/2英寸口径规格的压力表是一种较为常见的口径规格，广泛应用于各种工业设备和管道系统中。
这种口径规格的压力表适用于中小型压力系统的测量，具有较高的精度和稳定性。
3. 3/4英寸口径规格的压力表适用于大型设备和管道系统的压力测量。
这种口径规格的压力表具有较高的测量精度和承压能力，常见于石油化工、冶金、能源等大型工业领域。
除了上述常见的口径规格，还有其他不同口径规格的压力表可供选择，如1英寸、2英寸等。
在实际应用中，我们需要根据具体需求选择合适的口径规格，以确保测量的准确性和可靠性。
三、如何选择压力表口径规格型号在选择压力表口径规格型号时，我们应该考虑以下几个因素：1. 测量对象的流体介质：不同的流体介质对压力表的要求不同，有些介质可能对压力表有腐蚀性，需要选择具有防腐蚀性能的压力表。
2. 工作环境的温度和压力：工作环境的温度和压力对压力表的性能要求也不同，需要选择能够适应工作环境的压力表。
3. 测量范围：不同口径规格的压力表的测量范围不同，需要根据实际需求选择合适的测量范围。
4. 预算限制：不同口径规格的压力表价格不同，需要根据预算限制选择合适的口径规格。
压力表的口径规格型号是选择合适压力表的重要因素之一。

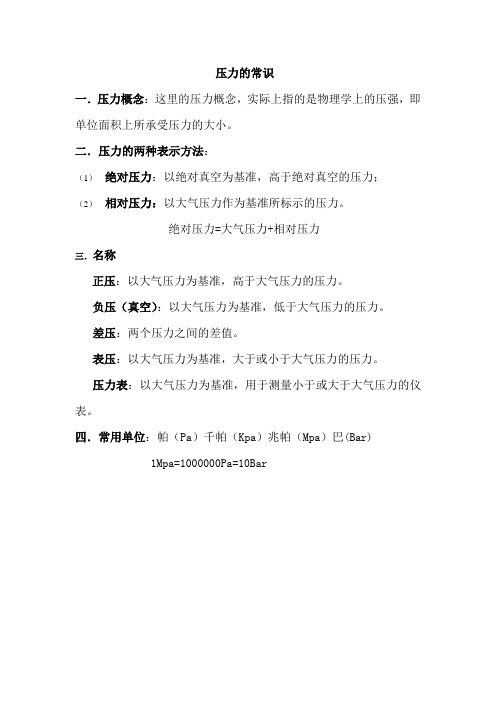

压力的常识一．压力概念：这里的压力概念，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。
二．压力的两种表示方法：（1）绝对压力：以绝对真空为基准，高于绝对真空的压力；（2）相对压力：以大气压力作为基准所标示的压力。
绝对压力=大气压力+相对压力三．名称正压：以大气压力为基准，高于大气压力的压力。
负压（真空）：以大气压力为基准，低于大气压力的压力。
差压：两个压力之间的差值。
表压：以大气压力为基准，大于或小于大气压力的压力。
压力表：以大气压力为基准，用于测量小于或大于大气压力的仪表。
四．常用单位：帕（Pa）千帕（Kpa）兆帕（Mpa）巴(Bar)1Mpa=1000000Pa=10Bar压力表一．概念以大气压力为基准，用于测量小于或大于大气压力的仪表。
二．分类1．压力表按其测量精确度，可分为精密压力表、一般压力表。
2．压力表按其指示压力的基准不同，分为一般压力表、绝对压力表、差压表。
3．压力表按其测量范围，分为真空表、压力真空表、微压表、低压表、中压表及高压表。
4．压力表按其组成，液柱式，电子式和机械式。
本部分就机械式做以介绍。
三．机械式压力表在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
（1）组成弹性敏感元件齿轮传动机构指针外壳等（2）原理压力表通过表内的敏感原件的弹性形变，再由表内机械转换机构将压力变形传导至指针，引起指针转动来显示压力。
（3）弹性敏感元件的种类：弹簧管（波登管），膜片，膜盒，波纹管。
机械式压力表并由此分类。
（4）弹簧管式压力表弹簧管（波登管）分为C型管、盘簧管、螺旋管等型式。
弹簧管在内腔压力作用下，利用其所具有的弹性特性，可以方便地将压力转变为弹簧管自由端的弹性位移。
弹簧管的测量范围一般在0.1MPa ~ 250MPa。
目前，国内各生产厂家的压力表结构大同小异，主要由接口支撑部件、测量机构、传动放大机构和示数装置组成。
压力表简单介绍一、简介一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。
在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。
二、用途一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。
三、工作原理压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。
波登管分为C型管、盘簧管、螺旋管等型式。
一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。
C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。
由于波登管微小变形，形成一定的环应力。
此环应力会使波登管向外延伸。
由于弹性波登管头部没有固定，其就会产生小小变形。
四、主要技术参数1）表盘直径（mm）：￠40；￠50；￠60；￠75；￠100；￠100；￠150；￠200；￠2502）精度等级（%）：1.0;1.6;2.5;4.03)测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.44)参比工作条件a)使用工作温度：-40℃～70℃;b)抗工作环境振动:V²H²3级;c)相对湿度不大于90%;5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ;6)执行标准：GB/T1226-2001 ;五、安装方式:1)径向直接安装2)径向带后边 3)轴向直接安装 4)轴向带前边六、常用国标连接螺纹尺寸七、使用注意事项1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围最高不得超过满刻度的 3/4 。
压力表介绍一、压力表的作用压力表也是锅炉上必不可少的安全附件，它的作用是用来测量和指示锅筒内压力的大小。
锅炉上如果没有压力表 , 或者压力表失灵 , 锅炉内的压力就无法表示 , 从而直接危及安全。
锅炉上装置灵敏、准确的压力表 , 司炉人员就能凭此正确的操作锅炉 , 确保安全、经济的运行。
二、压力表的构造与原理在工业锅炉上常用的压力表有液柱式、弹簧式和波纹管式等几种。
1. 液柱式压力表液柱式压力表俗称 U 形管压力表 , 见图 4-7 。
其工作原理是利用 U 形玻璃管两侧液柱 ( 水或水银 ) 高度差所产生的压力 , 与被测介质的压力相平衡。
液柱高度差价 ) 越大 , 表明被测介质的压力也越大 , 其压力数值可从刻度尺上直接读出。
液柱式压力表具有结构简单、使用方便、价格便宜等优点 , 但不能测量较高的压力 , 不能进行自动指示和记录 , 因此使用范围受到限制 , 通常用于测量锅炉炉膛、烟道内的压力值。
2. 弹簧管式压力表弹簧管式压力表的结构见图 4-8 。
在圆形的外壳内 , 有一根断面呈椭圆形 ( 椭圆的长轴与表针的中心轴相平行 ) 的弹簧弯管 ( 常用元缝磷铜管或无缝钢管制成 ), 其一端与从锅炉蒸汽空间引出的存水管相通 , 成为固定端 ; 另一端是封闭的自由端 , 与连杆连接。
连杆的另一端是扇形齿轮 , 扇形齿轮与中心轴上的小齿轮相衔接。
压力表的指针固定在中心轴上。
当特制的弹簧管内受到介质的压力时 , 就会使其自由端向外移动 , 再经过连杆带动扇形齿轮与小齿轮转动 , 使指针向顺时针方向转动一个角度。
介质的压力越大 , 指针转动角度也越大。
这时指针在压力表表盘上指示的刻度值 , 就是锅炉内蒸汽压力的数值。
当压力降低时 , 弹簧弯管会向里收缩 , 使指针返回到相应的位置。
当压力消失后 , 弹簧弯管恢复到原来的形状 , 借助游丝的作用帮助 , 指针回到始点 ( 零位 ) 。
弹簧管式压力表具有结构紧凑、精确度较高、测量范围广、使用方便等优点 , 多用于测量锅筒、集箱和管道内的介质压力值。

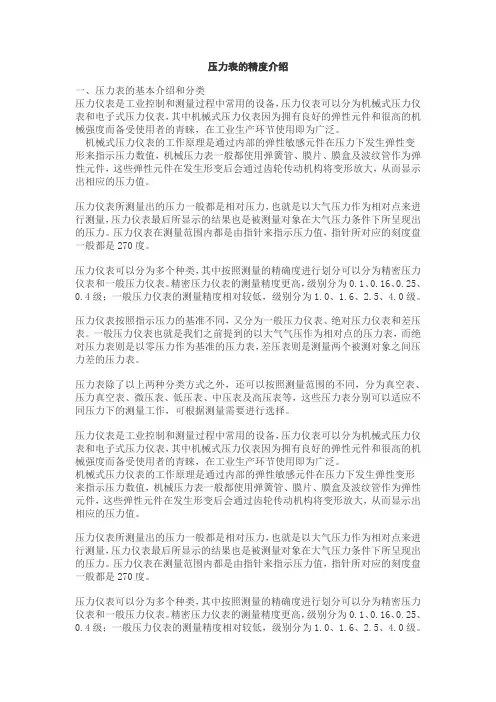

压力表的精度介绍一、压力表的基本介绍和分类压力仪表是工业控制和测量过程中常用的设备，压力仪表可以分为机械式压力仪表和电子式压力仪表，其中机械式压力仪表因为拥有良好的弹性元件和很高的机械强度而备受使用者的青睐，在工业生产环节使用即为广泛。
机械式压力仪表的工作原理是通过内部的弹性敏感元件在压力下发生弹性变形来指示压力数值，机械压力表一般都使用弹簧管、膜片、膜盒及波纹管作为弹性元件，这些弹性元件在发生形变后会通过齿轮传动机构将变形放大，从而显示出相应的压力值。
压力仪表所测量出的压力一般都是相对压力，也就是以大气压力作为相对点来进行测量，压力仪表最后所显示的结果也是被测量对象在大气压力条件下所呈现出的压力。
压力仪表在测量范围内都是由指针来指示压力值，指针所对应的刻度盘一般都是270度。
压力仪表可以分为多个种类，其中按照测量的精确度进行划分可以分为精密压力仪表和一般压力仪表。
精密压力仪表的测量精度更高，级别分为0.1、0.16、0.25、0.4级；一般压力仪表的测量精度相对较低，级别分为1.0、1.6、2.5、4.0级。
压力仪表按照指示压力的基准不同，又分为一般压力仪表、绝对压力仪表和差压表。
一般压力仪表也就是我们之前提到的以大气气压作为相对点的压力表，而绝对压力表则是以零压力作为基准的压力表，差压表则是测量两个被测对象之间压力差的压力表。
压力表除了以上两种分类方式之外，还可以按照测量范围的不同，分为真空表、压力真空表、微压表、低压表、中压表及高压表等，这些压力表分别可以适应不同压力下的测量工作，可根据测量需要进行选择。
压力仪表是工业控制和测量过程中常用的设备，压力仪表可以分为机械式压力仪表和电子式压力仪表，其中机械式压力仪表因为拥有良好的弹性元件和很高的机械强度而备受使用者的青睐，在工业生产环节使用即为广泛。
机械式压力仪表的工作原理是通过内部的弹性敏感元件在压力下发生弹性变形来指示压力数值，机械压力表一般都使用弹簧管、膜片、膜盒及波纹管作为弹性元件，这些弹性元件在发生形变后会通过齿轮传动机构将变形放大，从而显示出相应的压力值。

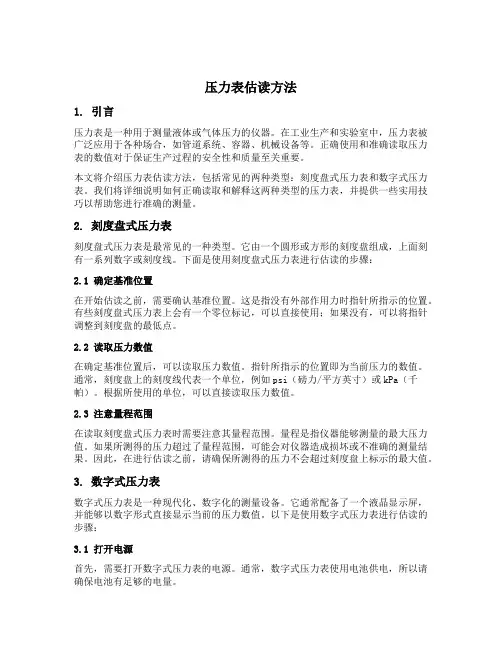

压力表估读方法1. 引言压力表是一种用于测量液体或气体压力的仪器。
在工业生产和实验室中，压力表被广泛应用于各种场合，如管道系统、容器、机械设备等。
正确使用和准确读取压力表的数值对于保证生产过程的安全性和质量至关重要。
本文将介绍压力表估读方法，包括常见的两种类型：刻度盘式压力表和数字式压力表。
我们将详细说明如何正确读取和解释这两种类型的压力表，并提供一些实用技巧以帮助您进行准确的测量。
2. 刻度盘式压力表刻度盘式压力表是最常见的一种类型。
它由一个圆形或方形的刻度盘组成，上面刻有一系列数字或刻度线。
下面是使用刻度盘式压力表进行估读的步骤：2.1 确定基准位置在开始估读之前，需要确认基准位置。
这是指没有外部作用力时指针所指示的位置。
有些刻度盘式压力表上会有一个零位标记，可以直接使用；如果没有，可以将指针调整到刻度盘的最低点。
2.2 读取压力数值在确定基准位置后，可以读取压力数值。
指针所指示的位置即为当前压力的数值。
通常，刻度盘上的刻度线代表一个单位，例如psi（磅力/平方英寸）或kPa（千帕）。
根据所使用的单位，可以直接读取压力数值。
2.3 注意量程范围在读取刻度盘式压力表时需要注意其量程范围。
量程是指仪器能够测量的最大压力值。
如果所测得的压力超过了量程范围，可能会对仪器造成损坏或不准确的测量结果。
因此，在进行估读之前，请确保所测得的压力不会超过刻度盘上标示的最大值。
3. 数字式压力表数字式压力表是一种现代化、数字化的测量设备。
它通常配备了一个液晶显示屏，并能够以数字形式直接显示当前的压力数值。
以下是使用数字式压力表进行估读的步骤：3.1 打开电源首先，需要打开数字式压力表的电源。
通常，数字式压力表使用电池供电，所以请确保电池有足够的电量。
3.2 确认单位在打开电源后，数字式压力表通常会显示一个单位选项。
您可以根据需要选择所需的单位，例如psi、kPa或bar。
选择完毕后，请按确认键进行确认。
3.3 读取压力数值一旦确认了单位选项，数字式压力表将会显示当前的压力数值。
压力表的工作原理压力表是一种用于测量液体或气体压力的仪器，它在工业生产、科学实验和日常生活中都有着广泛的应用。
压力表的工作原理是基于一定的物理原理和工程技术，下面我们将详细介绍压力表的工作原理。
1. 弹簧式压力表弹簧式压力表是一种常用的压力测量仪器，它的工作原理基于弹簧的力学性质。
当受到外部压力作用时，弹簧会产生变形，通过变形量的测量来确定压力的大小。
弹簧式压力表通常由弹簧、连接杆、指针和刻度盘等部件组成。
当压力作用在弹簧上时，弹簧产生变形，连接杆带动指针在刻度盘上指示相应的压力数值。
2. 液体式压力表液体式压力表是另一种常见的压力测量仪器，它的工作原理基于液体的静压力原理。
液体式压力表通常由测压管、连接管、指示器和刻度盘等部件组成。
当受到外部压力作用时，测压管内的液体会产生变化，通过变化量的测量来确定压力的大小。
液体式压力表的测量范围较广，可以应用于不同介质的压力测量。
3. 电子式压力表随着科技的发展，电子式压力表逐渐成为压力测量领域的新宠。
电子式压力表的工作原理是基于传感器的电气特性。
传感器受到外部压力作用时，会产生相应的电信号，通过电路处理和数字显示来确定压力的大小。
电子式压力表具有测量精度高、响应速度快、抗干扰能力强等优点，适用于精密测量和自动化控制系统。
综上所述，压力表的工作原理主要包括弹簧式、液体式和电子式三种类型。
不同类型的压力表在测量原理、测量范围、测量精度和适用环境等方面都有所不同，用户在选择使用时应根据实际需要进行合理选择。
同时，在使用和维护压力表时，也应严格按照操作规程进行，以确保测量的准确性和安全性。
压力表作为一种重要的工业测量仪器，在工业生产和科学研究中发挥着不可替代的作用，帮助人们更好地理解和利用压力这一物理量。
压力表精度等级知识介绍一．压力表精度等级是压力表精确度等级或准确度等级的简称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.压力表的精度等级分为:1.0级;1.6级;2.5级;4.0级,各等级仪表的外壳公称直径应符合下表的规定。
外壳公称直径(mm) 精确度等级40;60 2.5;4.0100 1.6;2.5150;200;250 1.0;1.6注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改。
在参比工作条件下,压力表精度等级检验应包括以下四个项目:1、示值误差在测量范围内,示值误差应不大于表二所规定的允许误差.2、回程误差在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值.3、轻敲位移轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的1/2.4、指针偏转平稳性在测量范围内,指针偏转应平稳,无跳动和卡住现象.压力表精度等级含义是什么？压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0.5、1、1.5、2、2.5、3、4七个等级（锅炉上不用3级和4级），数值越小，其精度越高。
例如，表盘量程0～2．5 MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5MPa×2．5％=±0．062 5 MPa；当压力表指示压力为0．8 MPa时，实际气压在0．737 5～0．862 5MPa之间。
由此可见，压力表实际误差的大小，不但与精度有关，而且还与压力表的量程大小有关。
量程相同时，精度越高（即数字越小），压力表的允许误差越小。
精度相同时，量程越大，压力表的误差越大。
二．压力表是常见的计量器具，广泛应用于各个生产领域。
压力表的选用应根据使用要求，在满足工艺技术要求的前提下，应本着节约实用的原则全面地综合考虑，做到合理地选择精度等级、量程、种类和型号。
压力表等级及其分类介绍一、压力表等级分类压力表是用于测量压力的一种仪表，根据国家标准和行业标准的规定，压力表等级可分为以下几类：1.精度等级精度等级一般表示压力表的测量误差，常见的有0.5级、1.0级、1.5级、2.5级等。
其中，0.5级的精度等级最高，误差最小，一般用于需要高精度测量的场合。
2.壳体防护等级壳体防护等级主要表示压力表的外部防护能力，常见的有IP54、IP65、IP67等。
其中，IP67的防护等级最高，能够在水深达1米的条件下长时间保持完好。
3.耐震等级耐震等级一般表示压力表在震动环境下的使用能力，常见的有M1、M2、M3等。
其中，M3的耐震等级最高，适合于受到较强震动的场合。
4.温度范围等级温度范围等级主要表示压力表在不同温度下的使用范围，常见的有-40℃~60℃、-20℃~70℃等。
根据使用环境选用适当的温度范围等级，能够使压力表具有更好的使用寿命和稳定性。
二、各等级特点1.0.5级精度等级0.5级的精度等级适用于高要求的测量场合，具有较高的测量精度和可靠性。
这种等级的压力表一般成本较高。
2.IP67壳体防护等级IP67的壳体防护等级能够在恶劣的气候和水下环境下正常工作，具有较强的耐用性和适应性。
该等级的压力表一般适用于水利、石油、天然气等行业。
3.M3耐震等级M3的耐震等级适用于受到强烈震动的场合，其内部结构具有较强的抗震能力，能够保持较高的测量精度和可靠性。
4.-40℃~60℃温度范围等级-40℃~60℃的温度范围等级适用于寒冷或热带环境下的测量场合，能够满足低温和高温下的正常工作要求。
三、结论通过对压力表等级以及各等级特点的介绍，我们可以更好地了解压力表的使用条件和限制，从而选择适合自己需求的压力表。
在实际使用中，要根据生产场合、压力范围、工作环境等因素进行选择，以充分发挥其测量功能，提升生产效率和产品质量。
压力表规格及型号含义摘要：一、压力表概述二、压力表型号含义解析1.压力表型号构成2.型号含义解读三、压力表选型原则与应用1.测量范围的选定2.测量介质的特性和环境条件的考虑3.压力表类型选择四、常见压力表型号介绍1.YZ-506075100150压力真空表2.举例：压力表在化工行业的应用正文：一、压力表概述压力表是一种用来测量流体（如气体和液体）压力的仪器。
在工业生产、科学研究和日常生活中有着广泛的应用。
压力表的工作原理是利用弹性元件（如弹簧）的变形来反映被测压力的大小。
二、压力表型号含义解析1.压力表型号构成压力表型号通常由生产厂家、产品类型、测量范围、连接方式等部分组成。
例如，YZ-506075100150压力真空表，其中“YZ”代表生产厂家，“506075100150”表示测量范围。
2.型号含义解读以YZ-506075100150压力真空表为例，该型号表示的压力真空表适用于测量无爆炸、不结晶、不凝固、对铜和铜合金无腐蚀作用的液体、气体的真空及压力。
同时，型号中的数字表示测量范围，如50、60、75、100、150，分别表示压力表的测量范围为0.15～1.5，0.35～2.5，0.6～4，1～6，1.5～10兆帕。
三、压力表选型原则与应用1.测量范围的选定选择压力表时，应根据被测压力范围的大小选择合适的量程。
量程过小可能导致测量精度低，过大则可能影响测量灵敏度。
2.测量介质的特性和环境条件的考虑不同介质对压力表的材质、密封件等有不同要求。
例如，对腐蚀性介质应选择耐腐蚀材料制作的压力表；在高温、高压环境下，应选用高温、高压型压力表。
3.压力表类型选择根据被测压力类型（如表压、绝压、差压等）和测量精度要求，选择相应类型的压力表。
四、常见压力表型号介绍1.YZ-506075100150压力真空表该压力真空表适用于测量无爆炸、不结晶、不凝固、对铜和铜合金无腐蚀作用的液体、气体的真空及压力。
其测量范围广泛，精度高，稳定性好，适用于各种工业领域。
压力表类型介绍！压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，应用极为普遍，它几乎遍及所有的工业流程和科研领域。
尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
一、一般压力表弹性元件式一般压力表，可分为三类：真空表、压力真空表、压力表，不言而喻，这类仪表准确度等级比较低，价格便宜。
二、其他压力表无线数字压力表：采用无线传输方式（GPRS、LORa、NB-iot）将现场数据上传到用户指定IP地址，用户可通过按键或远程设定参数。
根据现场需要可选电池供电、电源供电或双供电；应用于智慧消防、智慧水务、供暖、医疗设备等其他需要无线监控的场合。
（今年5月实施的《消防设施物联网系统技术标准》中对压力终端有明确标准，在选购时需确定该压力终端产品是否符合该技术标准）数字（数显）压力表：采用压力传感器信号转换，通过数显示压力值，准确度高达0.02级、分辨率高、功能强，常作为标准器使用，部分产品升级衍生出带有无线传输数据（GPRS、LORa、NB-iot）、本安防爆等功能，应用于仪器仪表配套、机械设备配套、医疗设备、智慧城市（消防，水务、供暖等）中，代替指针压力表。
数字远传压力表：选用4-20mA远传信号，或基于标准MODBUS RTU通讯协议的RS485信息输出。
可现场实时压力，同时压力信号可远传，传输距离优于500米。
该类型压力表可用于替代传统的指针式远传压力表或者压力变送器。
精密压力表：较一般压力表准确度高，采用高精度ADC和高速微处理器，稳定性好，可以作为精密测量。
电接点压力表：可以方便观察，还可以做到报警及控制。
可取代传统机械式电接点压力表,有塑料外壳和304不锈钢壳体。
轮胎压力表/双针压力表：属于行业专用，非常方便地在现场完成轮胎压力的采集、记录、显示、分析、输出等工作。
同时完成现场测试环境参数的同步采集。
压力表培训资料压力表在工业领域中的应用非常广泛，它是一种非常重要的测量工具。
通过对压力表的正确使用和保养，可以保障生产设备的安全稳定运行，提高生产效率和产品质量。
本文将介绍压力表的基本知识、选型与安装、使用注意事项以及维护保养等方面的内容，以帮助读者更好地理解和应用压力表。
一、压力表的基本知识压力表是一种测量气体或液体的压力的仪表，其工作原理是利用弹性元件的变形来感知压力变化。
根据不同的测量原理和结构，压力表可以分为多种类型。
常见的类型有：弹簧管压力表、膜片压力表、隔膜压力表等。
二、压力表的选型与安装1.选型原则在选型时，需要根据实际需求考虑测量介质的性质、测量范围、使用环境以及安装方式等因素。
此外，还需考虑压力表的准确度、防腐、防爆等特殊要求。
2.安装注意事项在安装压力表时，应考虑以下几个注意事项：a. 安装位置应便于观察和维修，避免直接日晒、雨淋和潮湿等恶劣环境的影响；b. 安装方向应明确，指示盘面应朝上或易于观察的方向；c. 严格按照相关标准和规范进行安装，如径向安装、轴向安装和偏心安装等，以保障测量的准确性和可靠性；d. 在具有腐蚀性和爆炸性等特殊环境中使用时，需选择相应的防腐和防爆压力表，并按照规范进行安装和使用。
三、压力表的使用注意事项在使用过程中，操作人员应关注以下问题：1.使用前应检查压力表的外观和附件是否完好无损，确保没有明显的机械损伤和锈蚀等问题；2.使用时应保证压力表的连接部分密封良好，防止泄漏和污染；3.在使用过程中，应定期对压力表进行检查和维护，包括清洗、校准和更换损坏的部件；4.当压力表出现异常情况（如指针不动、指示值异常等）时，应及时进行处理或更换；5.操作人员应不断提高自己的技能水平，了解和掌握相关知识和技能，确保能够正确使用和维护压力表。
同时，企业也应加强员工培训和安全教育，提高操作人员的安全意识和责任心。
四、压力表的维护与保养为了保持压力表的准确性和可靠性，需要进行定期的维护保养。
压力表简单介绍
一、简介
一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。
在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。
二、用途
一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。
三、工作原理
压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。
波登管分为C型管、盘簧管、螺旋管等型式。
一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。
C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。
由于波登管微小变形，形成一定的环应力。
此环应力会使波登管向外延伸。
由于弹性波登管头部没有固定，其就会产生小小变形。
四、主要技术参数
1）表盘直径（mm）：￠40；￠50；￠60；￠75；￠100；￠100；￠150；￠200；￠250
2）精度等级（%）：1.0;1.6;2.5;4.0
3)测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
4)参比工作条件
a)使用工作温度：-40℃～70℃;
b)抗工作环境振动:V·H·3级;
c)相对湿度不大于90%;
5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ;
6)执行标准：GB/T1226-2001 ;
五、安装方式:
1)径向直接安装2)径向带后边 3)轴向直接安装 4)轴向带前边
六、常用国标连接螺纹尺寸
七、使用注意事项
1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围最高不得超过满刻度的 3/4 。
2)检定周期一般不超过半年,测压部位介质波动大，使用频繁，准确度要求较高，以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。
3)工作环境应无腐蚀性气体。
压力表弯管
压力表弯管又叫压力表缓冲管或冷凝管，是用来连接压力表与压力表测量的设备或管道之间的配件，用来缓冲被测量介质对压力表弹簧管的瞬时冲击，同时可降低被测介质的温度，是对压力表进行保护的装置。
压力表冷凝圈的形式有：O形、U形等；接头有：M20*1.5-G1/2、M14*1.5-G1/4、G1/2-G1/2等。
广泛适用于啤酒、饮料、食品、造纸、制药、装饰等行业的设备、工艺管道上要求对流体压力进行测量的场合。
技术要求：
最高工作压力:41.4MPa
最高工作温度:400°C
材质：321、304、304L、316、316L
标准：GB12459-90、DIN、JIS
外形尺寸；
压力表截止阀
压力表截止阀:（又叫针型阀）是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
压力表式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
卡套截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。
本类阀门在管道中一般应当水平安装。
安装时应使介质的流向与阀体上的箭头方向一致。
1，压力表截止阀标准，压力表截止阀具有安装拆卸方便,,压力表截止阀连接紧固,压力表截止阀有利于防火,压力表卡套截止阀防爆和耐压能力高。
压力表截止阀密封性能良好等优点是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
压力表截止阀的密封性良好,压力表截止阀使用寿命长,压力表截止阀即使密封面损坏后,压力表截止阀也只需要更换易损零件,压力表截止阀即可继续使用。
压力表截止阀安装时应使介质的流向与阀体上的箭头方向一致。
压力表截止阀是一种可以精确调整的阀门用途较广比如火焰切割用的割距调整火焰温度的旋钮就是针型阀,仪表针型阀是仪表测量管路系统中重要组成部分,压力表截止阀主要有截止阀和球阀,压力表截止阀其功用是作开启或切断管道通路用。
压力表截止阀结构的基础上自行设计的，是目前应用最普遍的新一代阀门。
2，压力表截止阀原理：公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质适用温度：-20℃～+440℃-70℃～-240℃≤540℃≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
适用介质
水、油品、蒸汽、酸性介质等。
操作方式
手动、齿轮传动、电动、气动等。
压力表截止阀优点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
安装与维护
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及传动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
电接点压力表
定义：带有电接点装置的压力表。
磁助电接点压力表
磁助电接点压力表广泛应用于石油、化工、冶金、电力、机械等工业部门或机电设备配套中测量无爆炸危险的各种流体介质压力。
通常，仪表经与相应的电气器件(如继电器及变频器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的。
结构原理
电接点压力表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。
电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，追使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。
与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
主要技术参数:
表盘标度范围、精确度等级
注：括号内的精度等级仅供特殊订货。
安装方式:
1 · 轴向带前边
2 ·径向无边
3 · 径向带前边
接点电气参数
工作电压(最高):380VAC;220VDC
最大工作电流:1A
持续电流;0.6A
最大功率:30W
电接点压力表使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
电接点压力表参考安装尺寸及与设备连接螺纹见参考资料.
[1]
鉴于本系列仪表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，它是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。
为满足被测对象的各异(有耐震或耐腐蚀及防爆等要求),可选用符合要求的
耐震电接点压力表或耐腐蚀电接点压力表及防爆电接点压力表等。
普通型适于测量对铜合金、铁无腐蚀作用的气体及液体的压力。
[2]
防腐型主要测压元件及仪表外壳均采用不锈钢材料设计，适于测量腐蚀性较强的气体及液体的压力。
[3]
耐震型通过对表体内充油，利用液体阻尼确保无振动显示，适用于测量介质强烈脉动及环境震动较大的场所。
防爆型适用于环境有爆炸性混合物的危险场所[4]
电接点压力表接线图
电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到0.4M，接低压启动控制继电器，另一个表针调到0.6M，接高压停止继电器，公用线是高低压控制的公用线。
文字说明
上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。
实际压力在上限之上时，与上限接通，与下限断开。
实际压力在上下限之间时，公共端与上限，下限都断开。
实际压力在下限之下时，公共端与下限接通，与上限断开，电接点压力表就是控制上下限压力用的。
光有电接点压力表是不够的，还要有控制泵的自动控制箱。
增加个中间继电器，电接点压力表上有1个高压点，一个中点，一个低压点，电流方向：火线进中点，经过低压点，到中间继电器1组触点的常闭点，到接触器线圈一端，继电器线圈另一端接零线。
另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。
中间继电器的控制由火线进压力表中点，到高压点到中间继电器线圈一段，中间继电器线圈另一段接零线。
图片说明
电接点压力表接线图
精度:1.6级
测量范围:-0.1～0～60MPa
电源电压:380V/AC;220V/DC
触点功率:10VA;30VA(磁助式)
型号:YX100;YX150;YXC100;YXC150
测量对铜和钢及其合金不起腐蚀作用的液体、气体或蒸汽的压力或负压，并在压力到达预定值时，发出信号或接通控制电路。
环境震动较大时，可选用磁助式电接点压力表。
