压力表的详细说明

压力表的操作说明书操作说明书一、产品概述压力表是一种常用的测量仪器，用于测量液体或气体的压力大小。

本操作说明书详细介绍了压力表的使用方法和注意事项。

二、产品结构1. 压力表外观：压力表通常由表头、表身和连接装置组成。

2. 表头：显示压力数值，并设有刻度盘和指针。

3. 表身：固定表头和连接装置，通常采用金属材料制成。

4. 连接装置：与被测介质连接，通常是螺纹接口或法兰接口。

三、操作步骤1. 准备工作在进行压力测量之前，请确保以下准备工作已完成：- 将压力表与被测介质连接，确保连接牢固。

- 检查压力表是否正常运作，并确保指针在零刻度位置。

2. 测量压力（根据实际情况选择合适的测量方法，以下是一种常用方法的步骤）- 确定被测压力介质的性质（液体或气体）和量程范围。

- 打开被测压力介质供应，使其充满压力表。

- 观察压力表指针的位置，根据刻度盘上的刻度读取压力数值。

- 记录压力数值，可以根据需要进行多次测量以提高精确度。

3. 压力表的维护- 使用结束后，及时将压力表从被测介质中取出，并用清洁软布轻轻擦拭表面。

- 避免压力表受到外界冲击或水分侵入，以防止损坏或影响准确度。

- 定期检查压力表的准确度，并根据需要进行校正或更换。

四、注意事项1. 避免超过压力表的量程范围进行测量，以免损坏仪器。

2. 避免过大的冲击或振动，以保持压力表的准确度。

3. 注意压力表的工作温度范围，避免在超出范围的温度下使用。

4. 如遇到故障或不正常情况，请及时停止使用并咨询专业人士。

五、常见问题解答1. 问：为什么压力表指针不动？答：可能是压力表与被测介质连接松动或存在堵塞，请检查连接状态并进行清洗。

2. 问：为什么压力表指针不稳定？答：可能是被测介质存在脉动或压力波动，请检查被测介质的稳定性。

3. 其他问题请咨询售后服务。

六、总结本操作说明书详细介绍了压力表的使用方法和注意事项，希望能帮助用户正确操作压力表，确保测量的准确性和使用的安全性。

冷媒高压表 冷媒低压表
压力表说明
一、冷媒压力表：
冷媒压力可分为高压表和低压表，高
压表主要显示系统高压端的压力，低压表主
要显示系统低压端的压力。

通过观察压力表
可直观的了解系统的运行情况，冷媒高压、
低压压力表里面的刻度主要由压力、温度所
组成。

表中的psi 和Kg/cm 2、℃分别代表其
单位值。

读取压力数值时指针所对应的刻度
值加上其相对应的单位值即可。

观察蒸发温度时可通过根据铭牌上冷媒的种类对应表上冷媒的种类来读取相对应温度值。

psi 为英制单位称为表压力，公制单位为
Kg/cm 2、或Mpa 其换算公式为 1
Kg/cm 2=0.0986Mpa≈0.1Mpa =14.2psi
℃为摄氏温度单位，工程上应用的还有华氏单位
（0F ）或开氏单位（0K ）换算单位公式为：0F=（℃
× 9/5）+32 、0K=℃+273 二、冷媒正常范围压力值：
R-22冷媒：
高压表正常范围压力值：140～280 psi
低压表正常范围压力值：60～85 psi
R-134a冷媒：
高压表正常范围压力值：120～240 psi
低压表正常范围压力值：25～45 psi
三、空气压力表：
空气出入口压力表主要用于显示机台压
缩空气出入口的压力。

表上由若干刻度组成，
表中的Mpa和Kg/cm2为压力单位。

读取压力数
值时指针所对应的刻度值加上其相对应的单
位值即可。

压力表的正确使用方法说明书一、前言压力表是一种常见的测量仪器，广泛应用于各个行业中。

正确使用压力表可以保证测量结果的准确性，并且可以延长仪器的使用寿命。

本说明书将详细介绍压力表的正确使用方法。

二、压力表的结构和组成部分1. 刻度盘：用于显示压力值的刻度盘，通常以MPa或Psi为单位。

2. 指针：指示当前的压力值。

3. 进气口：将压力传递到压力表的入口接口。

4. 出气口：将测量过的压力释放出去，以免影响下次的测量。

三、使用前的准备1. 检查压力表是否完好无损，如果有任何损坏或异物，请不要使用。

2. 确保压力表的刻度盘清晰可见，指针灵活运动。

3. 检查进气口和出气口是否畅通无阻。

四、正确使用方法1. 将进气口与待测的压力系统相连接，确保连接紧固可靠，不漏气。

2. 慢慢打开压力系统的阀门，使气体缓慢进入压力表。

3. 观察刻度盘上指针的运动，当指针稳定在一个数值时，即可读取压力值。

注意，读取压力值时要与刻度盘的最上层刻度对齐，以保证准确度。

4. 操作完成后，关闭压力系统的阀门，并将出气口打开，释放压力，然后将进气口与出气口分别拧紧。

五、使用注意事项1. 在测量前要检查压力表的刻度盘是否清晰可见，以免造成测量误差。

2. 使用前要确认进气口和出气口是紧闭的，以免泄漏导致不准确的测量结果。

3. 避免压力表受到剧烈震动或撞击，以免损坏仪器。

4. 不要将压力表暴露在过高或过低的温度环境中，以免影响其性能。

5. 定期校准压力表，确保其准确度和可靠性。

六、维护保养1. 每次使用后，使用清洁软布擦拭压力表的外表面。

2. 定期检查和更换压力表的密封圈和维修部件。

3. 不要将压力表存放在潮湿或有腐蚀性气体的环境中。

七、故障排除1. 如果压力表指针无法运动或运动不灵活，可能是内部零件出现故障，请联系售后服务部门进行维修。

2. 如果压力表显示的数值异常或不稳定，可能是测量系统存在问题，需要检查压力系统的阀门和管道连接。

八、总结本说明书详细介绍了压力表的正确使用方法，包括使用前的准备、正确使用方法、使用注意事项、维护保养和故障排除等内容。

数显压力表说明书一、产品概述数显压力表是一种采用先进数字技术，能够精确测量压力并以数字形式显示测量结果的仪器。

它具有高精度、高稳定性、易于读取和操作等优点，广泛应用于工业生产、实验室、医疗设备等领域。

二、工作原理数显压力表的核心部件是压力传感器，它能够将压力信号转换为电信号。

这些电信号经过放大、滤波和模数转换等处理后，被微处理器计算和处理，并最终以数字形式显示在液晶屏幕上。

三、主要技术参数1、测量范围：根据不同型号，可覆盖从几个单位到数千个单位的压力范围。

2、精度等级：通常达到 01%、02%、05%等不同的精度级别。

3、显示分辨率：能够清晰显示到小数点后几位。

4、工作温度：在一定的温度范围内能够正常工作，确保测量精度。

5、电源：一般采用电池供电或外接电源。

四、产品特点1、数字显示直观清晰，读数方便准确，避免了指针式压力表的读数误差。

2、高精度测量，能够满足各种对压力测量精度要求较高的场合。

3、具有自动关机功能，节省电量，延长电池使用寿命。

4、具备压力单位切换功能，可在不同压力单位之间自由切换，如帕斯卡（Pa）、千帕（kPa）、兆帕（MPa）、巴（bar）、磅力/平方英寸（psi）等。

5、可记录和存储测量数据，方便后续分析和处理。

五、产品外观及部件说明1、显示屏：用于显示压力测量值、单位、电池电量等信息。

2、按键：用于设置参数、切换单位、查看历史数据等操作。

3、压力接口：用于连接被测压力源。

4、电池仓：用于安装电池。

六、安装与连接1、选择合适的安装位置，确保压力表能够稳定安装，并且便于观察和操作。

2、在连接被测压力源之前，确保压力接口清洁，无杂物和污垢。

3、使用合适的连接管件和密封件，将压力表与压力源紧密连接，防止泄漏。

七、操作指南1、开机：按下电源键，仪表开机，显示屏显示当前压力测量值。

2、单位切换：通过按键操作，选择所需的压力单位。

3、数据存储与查看：在测量过程中，可按下存储键保存当前测量数据，通过特定按键操作可查看历史存储数据。

数字显示压力表说明书
摘要：
1.数字显示压力表的简介
2.数字显示压力表的工作原理
3.数字显示压力表的使用方法
4.数字显示压力表的维护与保养
5.数字显示压力表的说明书概述
正文：
【数字显示压力表的简介】
数字显示压力表是一种能够将压力信号转化为数字信号显示在显示器上的测量仪器。

它具有高精度、高稳定性、易于读数等优点，被广泛应用于各种工业生产场景中，如石油、化工、冶金等行业。

【数字显示压力表的工作原理】
数字显示压力表的工作原理主要是通过传感器将压力信号转化为电信号，然后通过处理器对电信号进行处理并在显示器上显示出来。

传感器通常采用应变片式传感器或半导体传感器，它们能够将受到的压力转化为电信号。

处理器则负责对电信号进行放大、滤波、模数转换等处理，使得显示器能够显示出准确的压力值。

【数字显示压力表的使用方法】
在使用数字显示压力表之前，需要先检查压力表的表头和传感器是否完好，并确保它们是否已经正确连接。

然后，打开压力表的电源，并调整它的零
点。

在测量压力时，需要将压力表的传感器连接到被测压力的管道上，并等待压力表显示稳定后再读取压力值。

【数字显示压力表的维护与保养】
为了保证数字显示压力表的测量精度和稳定性，需要定期对它进行维护和保养。

具体来说，需要定期更换电池，定期清洁显示器和传感器，以及定期校验压力表的零点和量程。

【数字显示压力表的说明书概述】
数字显示压力表的说明书是一本包含了压力表的简介、工作原理、使用方法、维护与保养、故障排除等内容的手册。

通过阅读说明书，用户可以了解压力表的基本信息，掌握它的使用方法，以及了解如何维护和保养它。

YQF(N)- 60100150型前封式不锈钢(耐震)压力表产品说明书一、产品用途及特点：YQF-60,100,150型前封式不锈钢压力表（以下简称仪表），广泛应用于石油、化工、轻纺、造纸、冶金、医药、食品等行业。

能在对环境耐蚀、抗震或工艺卫生要求较高的场合中，测量硝酸、醋酸及部分有机酸、无机酸、碱类腐蚀性流体介质的正压或负压。

仪表采用密封安全型前封式结构，外壳及弹性元件及与介质接触部位均采用优质不锈钢材料制成，结构合理，工艺精致，具有较高的测量准确度和持久的稳定性。

YQFN-60,100,150型不锈钢耐震压力表内填充阻尼油，使测量机构具备抗工作环境振动及介质压力脉动的能力。

二、工作原理：仪表由测量系统、指示系统和外壳组成。

当被测介质通过导压部分进入测量元件时，在其介质压力作用下，测量元件自由端产生相应位移，通过连杆带动齿轮传动机构，从而在仪表度盘上指示出被测介质压力值。

三、主要技术指标：2、结构型式：密封安全型前封式。

3、仪表安装方式：YQF(N) –60,100,150：径向直接式。

YQF(N) -60Z,100Z,150Z：轴向直接式。

YQF(N) -60ZT,100ZT,150ZT：轴向嵌装式（轴向前边）。

4、正常工作条件：a.环境温度：普通型–40℃~70℃，耐震型–25℃~70℃。

b.振动条件：普通型GB/T17214.3 V.H.3，耐震型GB/T17214.3 V.H.4。

c.仪表的压力部分一般使用至测量范围的3/4。

d.相对湿度：不大于85%。

e.温度影响：当使用环境温度偏离20℃±5℃时，仪表的温度影响误差不大于0.04%/℃。

f.外壳防护等级：GB4208 IP66级。

5、材质：外壳、传动机构为SUS304不锈钢，弹性元件为SUS316L不锈钢，接头为SUS304或SUS316L不锈钢。

仪表采用聚碳酸脂(PC)安全玻璃。

四、安装使用说明：1、仪表在安装前必须仔细核对其型号规格及测量范围。

机械压力表使用方法说明书尊敬的用户：感谢您选择使用我们的机械压力表。

为了确保您正确、安全地使用这款产品，我们特为您编写了以下使用方法说明书。

请您仔细阅读并按照指导操作。

1. 产品概述机械压力表是一种测量压力的工具，适用于工业、制造、实验室等领域的压力检测与监测。

该产品采用机械机构和指针指示，结构简单、可靠，具有高准确度和较长的使用寿命。

2. 规格与参数- 压力范围：0~100MPa（可根据需求定制）- 精度等级：0.5级- 过载压力：150%FS- 工作温度范围：-20℃~60℃- 连接方式：螺纹连接（可选其他连接方式）- 材质：不锈钢（可选其他材质）3. 使用步骤3.1 准备工作- 检查机械压力表是否完好无损；- 检查连接管道是否牢固；- 确保压力表与被测介质兼容。

3.2 安装- 注重连接的可靠性，确保螺纹连接紧固；- 根据实际需求，选择合适的接口型号和尺寸；- 让压力表与被测介质之间的管道保持水平。

3.3 读数- 使用前，确认指针处于刻度零位，如不在零位应进行校准；- 视线垂直于指针，以正对指针指示的刻度；- 注意读数时避免产生视觉偏差。

4. 维护与保养4.1 日常保养- 定期清洁压力表，使用清洁干净的布擦拭外壳；- 避免机械振动和冲击；- 避免使用过大或过小的压力范围。

4.2 定期校准- 建议每年对机械压力表进行一次校准，以确保测量准确度；- 校准应由专业人员进行，确保使用精密的校准设备。

5. 注意事项- 避免超载使用，在量程之内使用压力表；- 避免机械压力表与腐蚀性介质接触，以免损坏仪表；- 避免机械压力表长时间暴露在高温或低温环境中，以免影响工作性能；- 避免与其他物体接触或碰撞。

6. 故障排除以下是一些常见的机械压力表故障及解决方法：- 指针抖动：可能是由于连接松动，应重新检查连接；- 读数不准确：可能是由于压力表失去标定，应重新进行校准；- 零位漂移：可能是由于机械部件磨损，应更换内部零件。

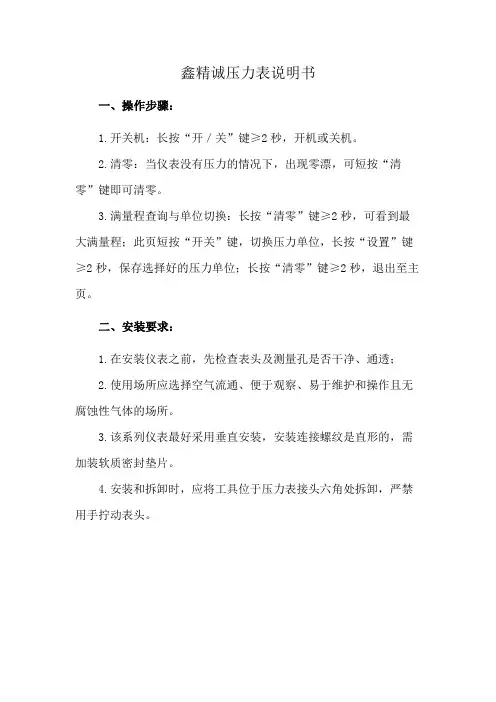

鑫精诚压力表说明书
一、操作步骤：
1.开关机：长按“开／关”键≥2秒，开机或关机。

2.清零：当仪表没有压力的情况下，出现零漂，可短按“清零”键即可清零。

3.满量程查询与单位切换：长按“清零”键≥2秒，可看到最大满量程；此页短按“开关”键，切换压力单位，长按“设置”键≥2秒，保存选择好的压力单位；长按“清零”键≥2秒，退出至主页。

二、安装要求：
1.在安装仪表之前，先检查表头及测量孔是否干净、通透；
2.使用场所应选择空气流通、便于观察、易于维护和操作且无腐蚀性气体的场所。

3.该系列仪表最好采用垂直安装，安装连接螺纹是直形的，需加装软质密封垫片。

4.安装和拆卸时，应将工具位于压力表接头六角处拆卸，严禁用手拧动表头。

压力表简单介绍一、简介一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。

在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。

二、用途一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。

三、工作原理压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。

波登管分为C型管、盘簧管、螺旋管等型式。

一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。

C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。

由于波登管微小变形，形成一定的环应力。

此环应力会使波登管向外延伸。

由于弹性波登管头部没有固定，其就会产生小小变形。

四、主要技术参数1）表盘直径（mm）：￠40；￠50；￠60；￠75；￠100；￠100；￠150；￠200；￠2502）精度等级（%）：1.0;1.6;2.5;4.03)测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.44)参比工作条件a)使用工作温度：-40℃～70℃;b)抗工作环境振动:V²H²3级;c)相对湿度不大于90%;5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ;6)执行标准：GB/T1226-2001 ;五、安装方式:1)径向直接安装2)径向带后边 3)轴向直接安装 4)轴向带前边六、常用国标连接螺纹尺寸七、使用注意事项1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围最高不得超过满刻度的 3/4 。

压力表介绍一、压力表的作用压力表也是锅炉上必不可少的安全附件，它的作用是用来测量和指示锅筒内压力的大小。

锅炉上如果没有压力表 , 或者压力表失灵 , 锅炉内的压力就无法表示 , 从而直接危及安全。

锅炉上装置灵敏、准确的压力表 , 司炉人员就能凭此正确的操作锅炉 , 确保安全、经济的运行。

二、压力表的构造与原理在工业锅炉上常用的压力表有液柱式、弹簧式和波纹管式等几种。

1. 液柱式压力表液柱式压力表俗称 U 形管压力表 , 见图 4-7 。

其工作原理是利用 U 形玻璃管两侧液柱 ( 水或水银 ) 高度差所产生的压力 , 与被测介质的压力相平衡。

液柱高度差价 ) 越大 , 表明被测介质的压力也越大 , 其压力数值可从刻度尺上直接读出。

液柱式压力表具有结构简单、使用方便、价格便宜等优点 , 但不能测量较高的压力 , 不能进行自动指示和记录 , 因此使用范围受到限制 , 通常用于测量锅炉炉膛、烟道内的压力值。

2. 弹簧管式压力表弹簧管式压力表的结构见图 4-8 。

在圆形的外壳内 , 有一根断面呈椭圆形 ( 椭圆的长轴与表针的中心轴相平行 ) 的弹簧弯管 ( 常用元缝磷铜管或无缝钢管制成 ), 其一端与从锅炉蒸汽空间引出的存水管相通 , 成为固定端 ; 另一端是封闭的自由端 , 与连杆连接。

连杆的另一端是扇形齿轮 , 扇形齿轮与中心轴上的小齿轮相衔接。

压力表的指针固定在中心轴上。

当特制的弹簧管内受到介质的压力时 , 就会使其自由端向外移动 , 再经过连杆带动扇形齿轮与小齿轮转动 , 使指针向顺时针方向转动一个角度。

介质的压力越大 , 指针转动角度也越大。

这时指针在压力表表盘上指示的刻度值 , 就是锅炉内蒸汽压力的数值。

当压力降低时 , 弹簧弯管会向里收缩 , 使指针返回到相应的位置。

当压力消失后 , 弹簧弯管恢复到原来的形状 , 借助游丝的作用帮助 , 指针回到始点 ( 零位 ) 。

弹簧管式压力表具有结构紧凑、精确度较高、测量范围广、使用方便等优点 , 多用于测量锅筒、集箱和管道内的介质压力值。

压力表工作原理简单说明
压力表是一种用来测量液体或气体压力的仪器，它可以将压力
转换为机械位移或电信号输出，从而实现对压力的测量和监控。

压
力表的工作原理主要基于弹簧、膜片、电阻应变片等原理。

1. 弹簧式压力表工作原理
弹簧式压力表是最常见的一种压力表，它的工作原理基于弹簧
的力学特性。

当被测压力作用在弹簧上时，弹簧会产生弹性变形，
这种变形会被传递到指针或传感器上，从而实现对压力的测量。

弹
簧式压力表的测量范围一般较小，适用于一般工业场合的压力测量。

2. 膜片式压力表工作原理
膜片式压力表的工作原理是基于薄膜的弹性变形特性。

当被测
压力作用在薄膜上时，薄膜会产生弹性变形，这种变形会被传递到
传感器上，从而实现对压力的测量。

膜片式压力表的测量范围较大，适用于对压力测量精度要求较高的场合。

3. 电阻应变片式压力表工作原理
电阻应变片式压力表的工作原理是基于电阻应变片的电阻值随
受力变化而产生微小变化的特性。

当被测压力作用在电阻应变片上时，电阻值会发生微小变化，这种变化会被测量电路检测到，并转
换为相应的电信号输出。

电阻应变片式压力表的测量范围较大，适
用于对压力测量精度和稳定性要求较高的场合。

总的来说，不同类型的压力表在测量原理上有所不同，但它们
都是通过测量受力元件的变形或电阻值的变化来实现对压力的测量。

压力表在工业生产、化工、石油、航空航天等领域都有广泛的应用，对于保障设备安全运行和产品质量具有重要作用。

SMC压力表说明书（标准版）尊敬的用户：感谢您选择本公司的压力表产品。

在使用本压力表前，请仔细阅读本说明书，以便正确地使用和维护压力表。

一、产品简介本压力表采用高精度传感器和先进的微处理器技术，具有测量准确、稳定可靠、操作简便等特点，适用于各种工业领域中的压力测量。

二、产品型号与规格1. 产品型号：SMC-YZ012. 量程范围：0-100MPa3. 精度等级：0.5级4. 工作电源：DC 3.6V5. 显示方式：LCD液晶显示6. 输出信号：RS485三、操作说明1. 开机：将压力表的电源开关拨至“ON”位置，等待约3秒后，压力表将自动开机。

2. 关机：将压力表的电源开关拨至“OFF”位置，等待约3秒后，压力表将自动关机。

3. 测量：将压力表的测量接口连接到待测压力源，压力表将自动测量并显示压力值。

4. 设置：通过按压压力表上的“SET”键，可进入参数设置模式。

在设置模式下，可通过按压“UP”和“DOWN”键调整参数值，然后按压“SET”键确认。

四、维护与保养1. 使用过程中，请勿让压力表受到撞击、摔打等强烈冲击，以免损坏压力表。

2. 请定期检查压力表的连接线、接头等部件，如有损坏或磨损，请及时更换。

3. 请定期清洁压力表的外壳和显示屏幕，保持压力表的清洁。

4. 请定期检查压力表的电池电量，当电池电量低于30%时，请及时更换电池。

五、注意事项1. 本压力表仅适用于测量压力，严禁用于其他目的。

2. 在测量过程中，请勿让压力表过载，以免损坏压力表。

3. 请勿擅自拆卸、改装压力表，如有需要，请与本公司联系。

4. 请妥善保管本说明书，以备日后参考。

六、附件1. 压力表x 12. 测量连接线x 13. 说明书x 1感谢您对本公司的支持，祝您使用愉快！如有任何问题，请随时与本公司联系。

联系电话：联系邮箱：公司网址：。

dpi 104数字式标准压力表说明书引言：欢迎您选择DPI 104数字式标准压力表。

本说明书将为您详细介绍该产品的特点、用途、操作方法和注意事项，以帮助您更好地了解和使用该产品。

一、产品特点：1.高精度：DPI 104数字式标准压力表采用先进的数字测量技术，具有高精度测量能力，可满足您在各种大气压力测量场合的需求。

2.数字显示屏：设备配备了清晰明亮的数字显示屏，显示结果直观可见，方便您读取实时数据，并具备人性化的背光设计，适用于各种环境条件下的使用。

3.多功能：该标准压力表具备多种功能，如峰值保持、参数设定、单位切换等，可以满足您多样化的测量需求。

4.耐用性：产品材料坚固耐用，可经受一定的冲击和振动，适用于各种恶劣环境下的工作场合。

二、产品用途：DPI 104数字式标准压力表广泛应用于各个领域，主要用于以下方面：1.工业领域：该压力表适用于工业生产过程中的压力测量和监控，如化工、石油、制药等行业。

2.环境领域：可用于水质监测、气候变化研究等领域的大气压力测量。

3.科学研究：用于科学研究中对压力值的测量和记录，如物理学、化学等实验室环境。

三、操作方法：1.打开电源：按下电源开关，数字显示屏将亮起，表示设备已经开始工作。

2.参数设定：根据实际需要，通过设备上的设置按钮，可以对测量单位、峰值保持功能等参数进行设定。

3.测量：将待测物体与设备连接，确保连接紧密可靠，然后设备将开始测量并将结果显示在数字显示屏上。

4.结果读取：读取并记录测量结果，可根据需要选择保留最新结果还是保持最高值。

四、注意事项：1.使用前请务必阅读说明书，并按照说明正确操作。

2.在使用过程中应注意设备的防水防震性能，避免发生损坏或误差扩大。

3.在测量结束后，请及时关闭电源，以节约能源并延长设备寿命。

4.请注意储存和运输过程中的安全保护，避免损坏设备。

结语：DPI 104数字式标准压力表是一款高精度、多功能的压力测量仪器，具有广泛的应用范围和操作简便性。

IFM压力表说明书_PN3002一、产品介绍IFM压力表是一种用于测量液体或气体压力的设备，适用于工业领域中的压力监测和控制。

本说明书将为您提供有关PN3002型号的详细信息，以确保您正确、安全地使用和维护该压力表。

二、技术参数1. 压力范围：0-1000 PSI2. 精确度：±0.5% FS3. 输出信号：4-20mA4. 介质温度：-20℃至80℃5. 过载能力：150% FS6. 连接方式：G1/4"螺纹7. 防护等级：IP65三、安装步骤1. 在安装之前，请确保断开电源并确认工作区域安全。

2. 使用合适的工具进行压力表的固定，避免损坏设备。

四、使用方法1. 电源接入：将PN3002的电源线连接到合适的电源接口。

2. 参数设定：根据实际需求，使用压力表上的多功能按键进行相关参数的设定，例如单位选择、量程设定等。

3. 压力测量：将被测量液体或气体与PN3002连接好，通过压力表上的数字显示屏即可读取当前压力值。

五、注意事项1. 请勿在PN3002的工作范围之外使用，以免造成设备损坏或人身伤害。

2. 在操作和维护压力表时，请确保按照相关安全规范进行。

3. 在设备长时间不使用时，请检查压力表的存储环境是否符合要求。

六、维护保养1. 定期检查连接管路是否松动，如有松动，请及时拧紧。

2. 定期清洗压力表外观，使用柔软的布进行擦拭，避免使用化学溶剂。

3. 如需更换零部件，请联系售后服务中心进行维修。

七、故障排除故障：压力表无法正常工作可能原因及解决方法：1. 电源问题：请检查电源连接是否正常，确认电源是否供应稳定。

2. 参数设置错误：请按照说明书重新设定相关参数。

3. 传感器故障：如上述步骤均正常，可能是传感器损坏，请联系售后服务中心进行维修。

八、安全警示1. 在操作和维护压力表时，请遵循所有安全操作规程。

2. 请勿在有毒、易燃或爆炸性环境中使用该设备。

3. 请勿将该设备作为安全保证用于关键环境。

压力表操作说明书操作说明书：压力表一、前言压力表是一种用于测量和显示流体系统中压力的仪表。

本操作说明书旨在向用户提供有关压力表的详细操作指南，帮助用户正确使用和维护压力表。

二、产品概述压力表是由表壳、压力连接口、指针、刻度盘和调节装置等组成。

它可以准确地测量系统中的压力，并通过指针和刻度盘来显示压力数值。

三、安装与调试1. 选择合适的安装位置：根据需求和环境条件，选择一个稳固、光线充足的位置来安装压力表。

2. 连接压力管道：将压力表的压力连接口与待测流体系统的压力管道连接紧密，并确保连接牢固、密封完好。

3. 缓慢加压：在安装完毕后，缓慢逐渐加压，观察压力表的指针是否随着压力的增加而逐渐上升。

4. 校准：如果发现压力表显示的数值与实际压力存在较大偏差，可以使用专业的校准设备进行调整，确保准确度。

四、操作步骤1. 开始测量前，请确保压力表的指针停在刻度盘上的零刻度位置。

2. 打开待测流体系统的阀门，使其与压力表连接起来。

过程中注意观察压力表的指针变化。

3. 等待一段时间，直到压力稳定下来。

此时，读取压力表上指针所指示的数值。

4. 完成测量后，关闭待测流体系统的阀门，释放压力，并将压力表上的指针归零。

五、注意事项1. 在操作压力表时，应注意保持清洁，并避免受到剐蹭、振动或过度冲击。

2. 请勿将压力表暴露在高温、腐蚀性或易爆环境中，以免影响其正常使用寿命。

3. 定期检查压力表的密封性能，确保连接口不漏气。

4. 如需更换压力表，请按照厂家提供的技术要求进行操作，并遵循相关安全规程。

六、维护与保养1. 定期检查压力表的表面和连接口，如发现任何破损或异常情况，请立即停止使用，并进行修理或更换。

2. 清洁压力表时，请使用温水和中性清洁剂轻轻擦拭，切勿使用有机溶剂或腐蚀性清洁剂。

3. 不使用时，建议将压力表放置在干燥、通风良好的环境中，并避免直射阳光。

七、故障排除1. 如果压力表的指针无法运动或运动不灵敏，请检查是否有异物堵塞或损坏的部件，如有需要，请联系厂家或专业人员进行维修。

3. 安装及使用 1） 波顿管压力表的安装，根据压力的情况和北侧体的种类，请选用适当种类的压力表.压力表的安装
拆卸，务必要使用螺丝扳手。 如果用压力表的外箱强力扭动，可以导致显示度错乱，请务必注意。 安装压力表请选在振动、潮气、灰尘和杂质等较少的场所。 另外、有必要在机器运转情况下进行更换 点检的时候，应安装水位管，如果是应用于蒸汽 空气等的 时，请安装排水管 排气口等，根据使用情况酌情考虑。
压力表使用说明书 1. 概要 把薄壁管压至扁平并且弯曲成圆弧状，将其一端封闭，然后从另一端加压时，被封闭的一端会以和压力
基本相当的比例活动。把这个简单的原理用于压力测定的波顿管压力表构造简单，而且适用范围非常广泛， 以至于凡是说到压力表，一般就是说波顿管压力表，这种表已经非常普及了。
另外，波顿管压力表的使用领域极其广泛，除工业领域外，还有车辆、船舶、飞机、农机具、医疗器具 等。
波顿管压力表的压力测定上限被测定压力没有变动的情况下最高刻度的约3指针不动的情况内机的磨损或破损小齿轮扇形面的脱落波顿管或者液体接触部位的泄漏有必要由厂家进行修理表示度的错乱情况波顿管的老化或者变形内机的磨损或者损坏等将指针修好或者使用0点修正装置在现场进行应急修正指针的显示度不稳定或者指针的动作不圆滑的情况内机的磨损或摩擦等需要更换内机点捡时与压力基准器或者标准压力表比较每年至少进行一次
2） 波顿管压力表的压力测定上限 被测定压力没有变动的情况下，最高刻度的约 3/4。 被测定压力有变动的情况下，最高刻度的约 2/3。
4. 关于点检和保修 1） 指针不动的情况
内机的磨损或破损、小齿轮、扇形面的脱落、波顿管或者液体接触部位的泄漏 有必要由厂家进行修理
2） 表示度的错乱情况 波顿管的老化或者变形、内机的磨损或者损坏等 将指针修好、或者使用０点修正装置在现场进行应急修正

压力表使用说明书欢迎您购买并使用我们的压力表。

本使用说明书将为您提供关于压力表的详细信息以及正确的操作步骤，以确保您能够正确使用和维护该设备。

请您仔细阅读以下内容。

一、产品概述我们的压力表主要用于测量液体或气体系统中的压力。

它广泛应用于许多领域，如工业制造、化学工程、石油化工、医药制造等。

该压力表具有以下特点：1. 高精度测量：本压力表采用先进的传感技术，具有高精度的压力测量能力，可满足各种精确测量需求。

2. 耐用可靠：采用优质材料和精密工艺制造，确保了产品的耐用性和可靠性。

3. 易于安装和使用：本压力表结构简单、尺寸小巧，安装方便。

操作简单明了，用户只需按照正确的步骤进行操作即可。

二、使用须知1. 安装位置：在安装压力表之前，请确保选择合适的位置。

应选择远离震动和高温的位置，避免压力表受到外力干扰。

2. 连接方法：使用合适的工具将压力表与管道连接，确保连接牢固、密封良好，避免泄露问题。

3. 测量范围：在使用压力表之前，请确保该压力表的测量范围符合您所测量液体或气体系统的压力要求。

超过压力表的测量范围可能导致设备损坏或测量不准确。

4. 充气和排气：在测量气体系统中的压力时，先将压力表中的气体排空，确保压力表内部没有气泡存在。

同时，若需要对系统进行充气，请按照正确的充气流程进行操作，避免压力过高而导致损坏。

5. 清洁维护：请定期清洁压力表，并避免使用腐蚀性物质接触该设备。

如有损坏或故障，请联系售后服务人员进行修理和更换。

三、操作步骤1. 打开阀门：在测量液体或气体压力之前，请先打开管道的阀门，确保系统中的液体或气体能够流通。

2. 连接压力表：使用合适的工具将压力表与管道连接，确保连接牢固、密封良好。

3. 读取压力值：打开压力表的观察窗，您将能够看到压力表上显示的压力数值。

请注意，读取压力值时，视线应垂直于压力表的观察窗，以确保读取准确。

4. 关闭阀门：在测量完毕后，请关闭管道的阀门，避免不必要的泄露。
