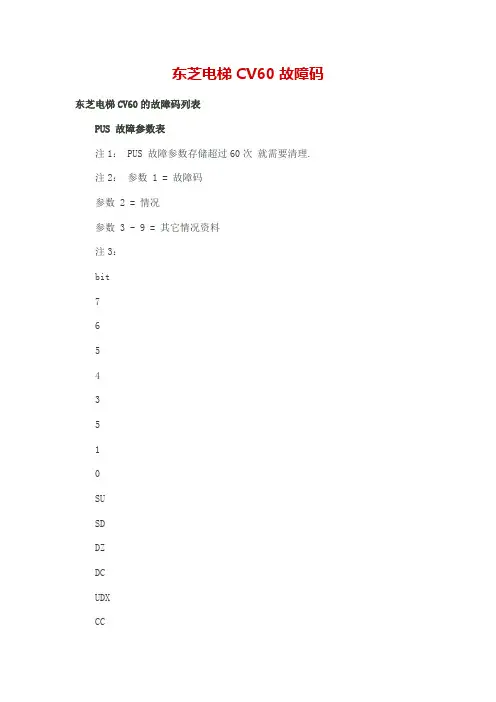

东芝电梯CV60故障码东芝电梯CV60的故障码列表PUS 故障参数表注1： PUS 故障参数存储超过60次就需要清理.注2：参数 1 = 故障码参数 2 = 情况参数 3 - 9 = 其它情况资料注3：bit7654351SUSDDZDCUDXCC80%SLD二，故障码出错检查主题(01-FC)故障码说明及处理方法1 SMA 故障故障码处理方法 Data 3~~7SMA 故障 3=0 bit : SXA $ FLG 1bit : XSMA $FLG 4=CAR positioned Floor2 SMB 故障故障码处理方法 Data 3~~7SMB 故障 3=0 bit : SXB $ FLG 1bit : XSMB $FLG 4=CAR positioned Floor3 SMC 故障故障码处理方法 Data 3~~7SMC 故障 3=0 bit : SXC $ FLG 1bit : XSMC $FLG 4=CAR positioned Floor4 SMD 故障故障码处理方法 Data 3~~7SMD 故障 3=0 bit : SXD $ FLG 1bit : XSMD $FLG 4=CAR positioned Floor5 SME 故障故障码处理方法 Data 3~~7SME 故障 3=0 bit : SXE $ FLG 1bit : XSME $FLG4=CAR positioned Floor6 因为SM 故障导致 SMSI 导通故障码处理方法 3 = EDH $ LFL or EMD $ LFLSM 故障因为 SME 故障 , 使马达反转10 BLXA BKD 及 XBK 使到制动不正常故障码处理方法顺序检查CC XBK BK 会影响到 BLXA10 制动器开动 BK = ON 1BK 需要 OFF11 制动器关闭 BK = OFF 1BK 需要 On11 BLXA BKD 及 XBK 使到制动不正常12 PUL XBK 讯号相反使到制动不正常故障码处理方法顺序检查 XBK 影响到 BKD12 制动器开动逻辑顺序信号异常13 制动器关闭检查 BKD 回应信号13 BKD 讯号反应不正常20 7LS , 8LS 反应不正常故障码处理方法上行及下行限位开关出错20 限位开关问题 SLD ON LS 7 LS 8 ON21 起动 , 驱动及停车脉动讯号不正常故障码处理方法电梯上下运行不停中间楼层21 脉动讯号不正常车上层楼遮板脉动讯号不正常或牵引机22 ADCPD 脉动讯号异常比率错误或ROM 参数22 ADCPD 脉动讯号异常23 提前通知脉动讯号异常24 脉动讯输入号异常故障码处理方法检查 ADCPD脉动讯号因为俩个脉动24 脉动讯输入号异常不一致 ( 参数 1及 2 有关)25 没有脉动讯输入26 ADCPD 接线出错故障码处理方法检查 PG 脉动发动机或输入26 ADCPD 接线出错 PG 脉动发动机参数不一致27 脉动讯参数出错故障码处理方法当电梯在运行时 PG 脉冲讯号位移超过27脉动讯参数出错设定参数范围.30 开门受到干扰故障码处理方法门马达有问题 , DOL问题 , 门无法开30开门受到干扰门锁问题 ,门马达皮带问题等等.31 当开门时：被中断了如：没电断线32 当开门时：门的SWITCH 开关不正常43 23 DS 或 18DS 开关位置不正确44 23 DS 或 24DS 开关接触不良45 24 DS 位置需要从调47 18 DS 位置需要从调48 当 18 DS开关不通时位置需要从调49 当 18 DS开关接通时位置需要从调4A 当 24 DS开关位置需要从调4B 门马达：在同一时间内有超过倆个开关不正常4C 18 DS 位置需要从调4D 门马达：在同一时间内有超过倆个开关不正常4F 18 DS 开关接触不良50 上行或下行回输讯号出错51 SM模式出错时安全电路CC没有切断52 SCC ：逻辑安全电路出错53 电线开关出错54 5LS 及 6LS 开关不正常5A/5B 门马达输入讯号出错开关13CS，14CS 及18DS 5C/5D LU / LD LS1 LS2 SDZ 不正常60/64 LU / LD 开关接触不良67 LD / LD 或 SDZ 位置需要从调68 井道内有超过倆开关不正常69 LS2位置需要从调或 SDZ接触不良6A LS2位置及SDZ之间距离不正确6B LS2位置需要从调6C LU / LD 或LS1 开关接触不良6F LU / LD位置需要从调70 井道内有超过倆开关跟脉冲对比不正常故障码说明71 LS1 位置需要从调74 LS2 开关接触不良75 LS1 位置需要从调或LS2 开关接触不良77 需要检查SW及脉冲信号78 SDZ 开关接触不良80 远程监督控制屏把CC切断了80~8C Supervisory panel 远程监督控制屏及电梯，开关信号不协调出现的故障码81 输入 53S 讯号出错83 远程监督控制屏把DC切断了(开关门电路切断了)84 "停车PARK时, PUL输出讯号出错"85 "当门在开始关时, UND切断了"86 "当门在开始开时, DC切断了,DT接通或DC接通DT切断了"88 "电梯内有人在按钮时, CC被切断了"8A 平层故障 RUT输出讯号出错8B 平层停车18DS没接通故障8C 远程监督控制屏没有反应 RUT讯号出错91 电梯运行了45秒 DZ没有离开平层区电梯在操作时期出现故障92 电梯运行了45秒检测不到DZ动作93 DT接通7秒后18CS或18DS没反应94 DT接通7秒后DC没有电95 "电梯在平层区内运行了超过10秒, 无法平层"96 电梯在平层时超过正常平层范围 DN UP 或PG问题A0 路径错误检查输入/输出数据程序单元故障包括: 硬件/ 软件 /板子内的跳线及型号出错A1 路径错误检查运行控制程序单元A3 路径错误检查门控制程序单元B0 CPU 及PUL 关系错误B1 CPU 及SLS 关系错误B2 CPU 及ADCP 关系错误B3 CPU 及SLS线传送或CCU 关系错误B4 CPU 及PUL反应延迟超过2秒B5 CPU 及PUM反应延迟超过2秒B8 "CPU 及PUG , WDT恢复超过6次的反应不正常" B9 "CPU 及WDT , CCU恢复超过3次的反应不正常" BA "CPU 及SLS , WDT恢复超过3次的反应不正常" BB "CPU 及ADCPD , WDT恢复超过3次的反应不正常" BC "CPU 及PUL , WDT发生故障"BD "CPU 及PUM , WDT发生故障"BE "CPU 及PUG , WDT发生故障"BF "CPU 及CCU , WDT发生故障"8B 平层停车18DS没接通故障8C 远程监督控制屏没有反应 RUT讯号出错91 电梯运行了45秒 DZ没有离开平层区电梯在操作时期出现故障92 电梯运行了45秒检测不到DZ动作93 DT接通7秒后18CS或18DS没反应94 DT接通7秒后DC没有电95 "电梯在平层区内运行了超过10秒, 无法平层"96 电梯在平层时超过正常平层范围 DN UP 或PG问题A0 路径错误检查输入/输出数据程序单元故障包括: 硬件/ 软件 /板子内的跳线及型号出错A1 路径错误检查运行控制程序单元A3 路径错误检查门控制程序单元B0 CPU 及PUL 关系错误B1 CPU 及SLS 关系错误B2 CPU 及ADCP 关系错误B3 CPU 及SLS线传送或CCU 关系错误B4 CPU 及PUL反应延迟超过2秒B5 CPU 及PUM反应延迟超过2秒B8 "CPU 及PUG , WDT恢复超过6次的反应不正常" B9 "CPU 及WDT , CCU恢复超过3次的反应不正常" BA "CPU 及SLS , WDT恢复超过3次的反应不正常" BB "CPU 及ADCPD , WDT恢复超过3次的反应不正常" BC "CPU 及PUL , WDT发生故障"BD "CPU 及PUM , WDT发生故障"BE "CPU 及PUG , WDT发生故障"BF "CPU 及CCU , WDT发生故障"。

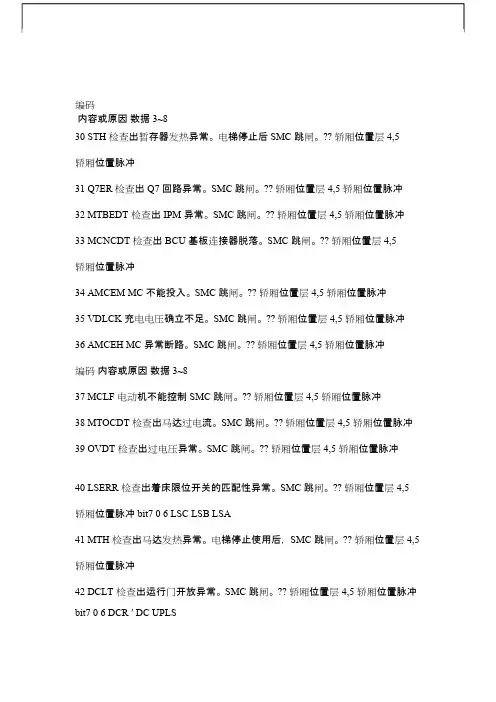

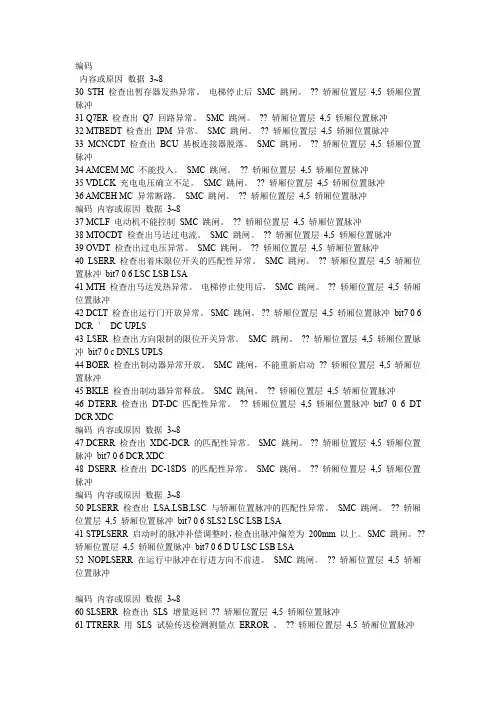

编码内容或原因数据3~830 STH 检查出暂存器发热异常。
电梯停止后SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲31 Q7ER 检查出Q7 回路异常。
SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲32 MTBEDT 检查出IPM 异常。
SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲33 MCNCDT 检查出BCU 基板连接器脱落。
SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲34 AMCEM MC 不能投入。
SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲35 VDLCK 充电电压确立不足。
SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲36 AMCEH MC 异常断路。
SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲编码内容或原因数据3~837 MCLF 电动机不能控制SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲38 MTOCDT 检查出马达过电流。
SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲39 OVDT 检查出过电压异常。
SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲40 LSERR 检查出着床限位开关的匹配性异常。
SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲bit7 0 6 LSC LSB LSA41 MTH 检查出马达发热异常。
电梯停止使用后，SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲42 DCLT 检查出运行门开放异常。
SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲bit7 0 6 DCR ′DC UPLS43 LSER 检查出方向限制的限位开关异常。
SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲bit7 0 c DNLS UPLS44 BOER 检查出制动器异常开放。
SMC 跳闸，不能重新启动?? 轿厢位置层4,5 轿厢位置脉冲45 BKLE 检查出制动器异常释放。
SMC 跳闸。
?? 轿厢位置层4,5 轿厢位置脉冲46 DTERR 检查出DT-DC 匹配性异常。

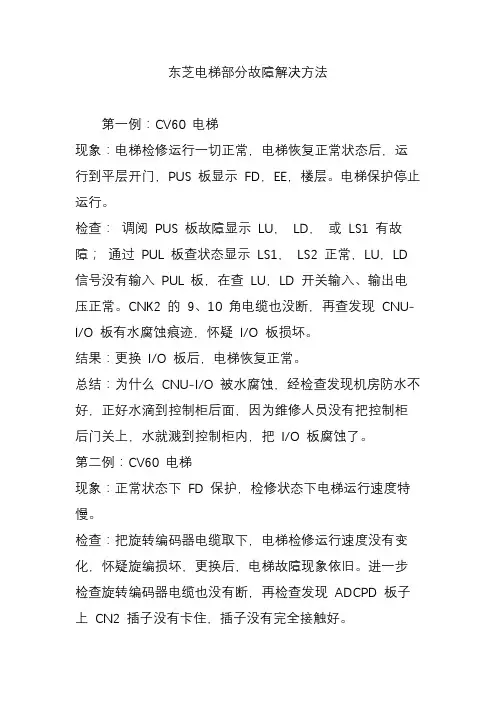

东芝电梯部分故障解决方法第一例：CV60 电梯现象：电梯检修运行一切正常，电梯恢复正常状态后，运行到平层开门，PUS 板显示FD，EE，楼层。
电梯保护停止运行。
检查：调阅PUS 板故障显示LU，LD，或LS1 有故障；通过PUL 板查状态显示LS1，LS2 正常，LU，LD 信号没有输入PUL 板，在查LU，LD 开关输入、输出电压正常。
CNK2 的9、10 角电缆也没断，再查发现CNU-I/O 板有水腐蚀痕迹，怀疑I/O 板损坏。
结果：更换I/O 板后，电梯恢复正常。
总结：为什么CNU-I/O 被水腐蚀，经检查发现机房防水不好，正好水滴到控制柜后面，因为维修人员没有把控制柜后门关上，水就溅到控制柜内，把I/O 板腐蚀了。
第二例：CV60 电梯现象：正常状态下FD 保护，检修状态下电梯运行速度特慢。
检查：把旋转编码器电缆取下，电梯检修运行速度没有变化，怀疑旋编损坏，更换后，电梯故障现象依旧。
进一步检查旋转编码器电缆也没有断，再检查发现ADCPD 板子上CN2 插子没有卡住，插子没有完全接触好。
结果：把CN2 插子重新插紧，电梯恢复正常。
第三例：CV150 电梯现象：运行到平层时，停车感觉有抖动，不平稳。
运行中也有抖动。
处理：重新作一遍井道自学习。
结果：电梯正常，停车，运行舒适感很好。
4.一台CV180 快慢车都不走，一启动就死机，调故障显示过电压异常保护。
检查发现R-DC2损坏。
更换后电梯恢复正常。
5.一台CV160 不定时，不定层的天天出现一次死机。
调故障显示Q7 回路异常。
经检查发现C-DC1 性能不良。
更换C-DC1，C-DC2 后电梯恢复正常。
6.最新东芝电梯常见故障，ELCOSMO-V2（后対重）34#，35#。
抱闸小开关有问题。
3A#故障SC 或AMC1,AMC2 继电器有问题，类似适用东芝CV-190.300,320,330 等。
7.cv330 在运行中停梯,CC 跳脱,检修运行也一样,故障代码44,为制动器异常开放检出,这个故障大部分不是制动器的问题,因为检测制动器的小开关本体如果调整不当,就会误报故障.一般发现44 故障,先调整检测小开关本体.8一.CV190 电梯报35 故障，启动就死机，经检查高速保险坏二.CV190 电梯报32 故障，现象一：电梯检修速度很慢，走快车就会马上急停，经检查编码器无电源，IO 板坏。
编码内容或原因数据 3~830 STH 检查出暂存器发热异常。
电梯停止后 SMC 跳闸。
?? 轿厢位置层 4,5轿厢位置脉冲31 Q7ER 检查出 Q7 回路异常。
SMC 跳闸。
?? 轿厢位置层 4,5 轿厢位置脉冲32 MTBEDT 检查出 IPM 异常。
SMC 跳闸。
?? 轿厢位置层 4,5 轿厢位置脉冲33 MCNCDT 检查出 BCU 基板连接器脱落。
SMC 跳闸。
?? 轿厢位置层 4,5轿厢位置脉冲34 AMCEM MC 不能投入。
SMC 跳闸。
?? 轿厢位置层 4,5 轿厢位置脉冲35 VDLCK 充电电压确立不足。
SMC 跳闸。
?? 轿厢位置层 4,5 轿厢位置脉冲36 AMCEH MC 异常断路。
SMC 跳闸。
?? 轿厢位置层 4,5 轿厢位置脉冲编码内容或原因数据 3~837 MCLF 电动机不能控制 SMC 跳闸。
?? 轿厢位置层 4,5 轿厢位置脉冲38 MTOCDT 检查出马达过电流。
SMC 跳闸。
?? 轿厢位置层 4,5 轿厢位置脉冲39 OVDT 检查出过电压异常。
SMC 跳闸。
?? 轿厢位置层 4,5 轿厢位置脉冲40 LSERR 检查出着床限位开关的匹配性异常。
SMC 跳闸。
?? 轿厢位置层 4,5 轿厢位置脉冲 bit7 0 6 LSC LSB LSA41 MTH 检查出马达发热异常。
电梯停止使用后， SMC 跳闸。
?? 轿厢位置层 4,5 轿厢位置脉冲42 DCLT 检查出运行门开放异常。
SMC 跳闸。
?? 轿厢位置层 4,5 轿厢位置脉冲bit7 0 6 DCR ′ DC UPLS43 LSER 检查出方向限制的限位开关异常。
SMC 跳闸。
?? 轿厢位置层 4,5轿厢位置脉冲 bit7 0 c DNLS UPLS44 BOER 检查出制动器异常开放。
SMC 跳闸，不能重新启动 ?? 轿厢位置层 4,5 轿厢位置脉冲45 BKLE 检查出制动器异常释放。

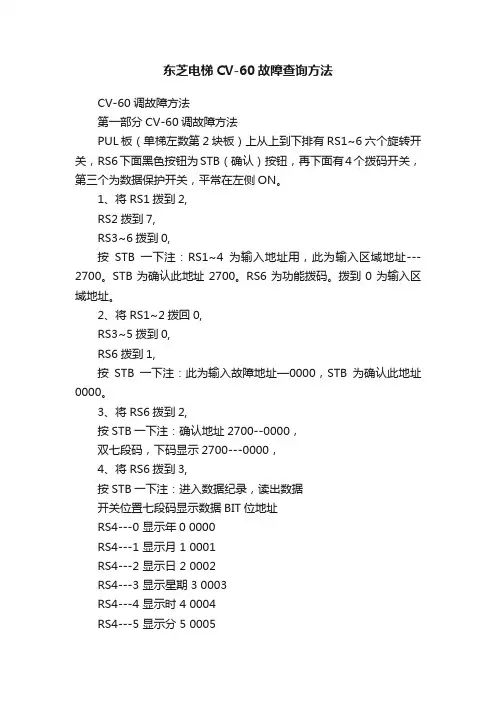

东芝电梯CV-60故障查询方法CV-60调故障方法第一部分CV-60调故障方法PUL板（单梯左数第2块板）上从上到下排有RS1~6六个旋转开关，RS6下面黑色按钮为STB（确认）按钮，再下面有4个拨码开关，第三个为数据保护开关，平常在左侧ON。
1、将RS1拨到2,RS2拨到7,RS3~6拨到0,按STB一下注：RS1~4为输入地址用，此为输入区域地址---2700。
STB为确认此地址2700。
RS6为功能拨码。
拨到0为输入区域地址。
2、将RS1~2拨回0,RS3~5拨到0,RS6拨到1,按STB一下注：此为输入故障地址—0000，STB为确认此地址0000。
3、将RS6拨到2,按STB一下注：确认地址2700--0000，双七段码，下码显示2700---0000，4、将RS6拨到3,按STB一下注：进入数据纪录，读出数据开关位置七段码显示数据BIT位地址RS4---0 显示年0 0000RS4---1 显示月 1 0001RS4---2 显示日 2 0002RS4---3 显示星期 3 0003RS4---4 显示时 4 0004RS4---5 显示分 5 0005RS4---6 显示秒 6 0006RS4---7 显示故障代码D1 7 0007RS4---8 显示电梯运转状况D2 8 0008RS4---9 显示故障内容辅助信号D3 9 0009RS4---A 显示故障内容辅助信号D4 A 000ARS4---B 显示故障内容辅助信号D5 B 000BRS4---C 显示故障内容辅助信号D6 C 000CRS4---D 显示故障内容辅助信号D7 D 000DRS4---E 显示故障内容辅助信号D8 E 000ERS4---F 显示故障内容辅助信号D9 F 000FRS3---1 显示第2个故障代码D1 0017RS3---2 显示第3个故障代码D1 0027RS3---B 显示第11个故障代码D1 00B7RS1---0,RS2---3,RS3---B,RS4---7 显示第60个故障代码D1 03B7。

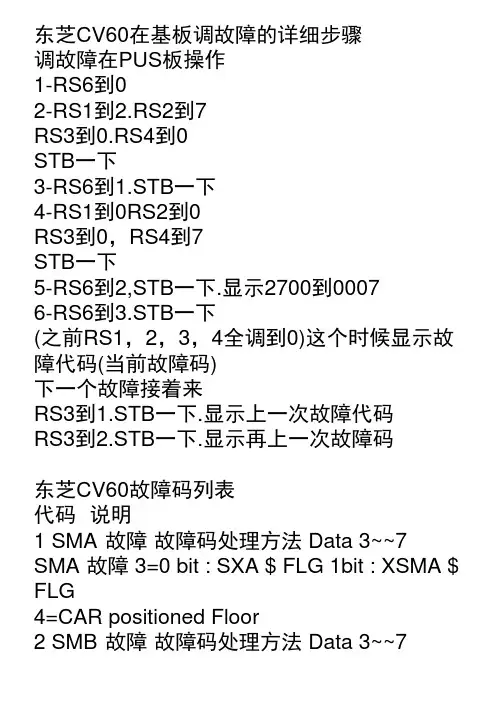

东芝CV60在基板调故障的详细步骤调故障在PUS板操作1-RS6到02-RS1到2.RS2到7RS3到0.RS4到0STB一下3-RS6到1.STB一下4-RS1到0RS2到0RS3到0，RS4到7STB一下5-RS6到2,STB一下.显示2700到00076-RS6到3.STB一下(之前RS1，2，3，4全调到0)这个时候显示故障代码(当前故障码)下一个故障接着来RS3到1.STB一下.显示上一次故障代码RS3到2.STB一下.显示再上一次故障码东芝CV60故障码列表代码说明1 SMA 故障故障码处理方法 Data 3~~7 SMA 故障 3=0 bit : SXA $ FLG 1bit : XSMA $ FLG4=CAR positioned Floor2 SMB 故障故障码处理方法 Data 3~~7SMB 故障 3=0 bit : SXB $ FLG 1bit : XSMB $ FLG4=CAR positioned Floor3 SMC 故障故障码处理方法 Data 3~~7 SMC 故障 3=0 bit : SXC $ FLG 1bit : XSMC $FLG4=CAR positioned Floor4 SMD 故障故障码处理方法 Data 3~~7 SMD 故障 3=0 bit : SXD $ FLG 1bit : XSMD $FLG4=CAR positioned Floor5 SME 故障故障码处理方法 Data 3~~7 SME 故障 3=0 bit : SXE $ FLG 1bit : XSME $ FLG4=CAR positioned Floor6 因为 SM 故障导致 SMSI 导通故障码处理方法 3 = EDH $ LFL or EMD $ LFLSM 故障因为 SME 故障 , 使马达反转10 BLXA BKD 及 XBK 使到制动不正常故障码处理方法顺序检查 CC XBK BK 会影响到 B LXA10 制动器开动 BK = ON 1BK 需要 OFF11 制动器关闭 BK = OFF 1BK 需要 On11 BLXA BKD 及 XBK 使到制动不正常12 PUL XBK 讯号相反使到制动不正常故障码处理方法顺序检查 XBK 影响到 BKD12 制动器开动逻辑顺序信号异常13 制动器关闭检查 BKD 回应信号13 BKD 讯号反应不正常20 7LS , 8LS 反应不正常故障码处理方法上行及下行限位开关出错20 限位开关问题 SLD ON LS 7 LS 8 ON21 起动 , 驱动及停车脉动讯号不正常故障码处理方法电梯上下运行不停中间楼层21 脉动讯号不正常车上层楼遮板脉动讯号不正常或牵引机22 ADCPD 脉动讯号异常比率错误或 ROM 参数22 ADCPD 脉动讯号异常23 提前通知脉动讯号异常24 脉动讯输入号异常故障码处理方法检查 A DCPD 脉动讯号因为俩个脉动24 脉动讯输入号异常不一致 ( 参数 1 及 2 有关）25 没有脉动讯输入26 ADCPD 接线出错故障码处理方法检查 PG 脉动发动机或输入 26 ADCPD 接线出错 PG 脉动发动机参数不一致27 脉动讯参数出错故障码处理方法当电梯在运行时 PG 脉冲讯号位移超过27 脉动讯参数出错设定参数范围.30 开门受到干扰故障码处理方法门马达有问题 , DOL 问题 , 门无法开30 开门受到干扰门锁问题 ,门马达皮带问题等等.31 当开门时：被中断了如：没电断线32 当开门时：门的 SWITCH 开关不正常43 23 DS 或 18DS 开关位置不正确44 23 DS 或 24DS 开关接触不良45 24 DS 位置需要从调47 18 DS 位置需要从调48 当 18 DS 开关不通时位置需要从调49 当 18 DS 开关接通时位置需要从调4A 当 24 DS 开关位置需要从调4B 门马达：在同一时间内有超过倆个开关不正常4C 18 DS 位置需要从调4D 门马达：在同一时间内有超过倆个开关不正常4F 18 DS 开关接触不良50 上行或下行回输讯号出错51 SM 模式出错时安全电路 CC 没有切断52 SCC ：逻辑安全电路出错53 电线开关出错54 5LS 及 6LS 开关不正常5A/5B 门马达输入讯号出错开关 13CS，14C S 及 18DS5C/5D LU / LD LS1 LS2 SDZ 不正常60/64 LU / LD 开关接触不良67 LD / LD 或 SDZ 位置需要从调68 井道内有超过倆开关不正常69 LS2 位置需要从调或 SDZ 接触不良6A LS2 位置及 SDZ 之间距离不正确6B LS2 位置需要从调6C LU / LD 或 LS1 开关接触不良6F LU / LD 位置需要从调70 井道内有超过倆开关跟脉冲对比不正常71 LS1 位置需要从调74 LS2 开关接触不良75 LS1 位置需要从调或LS2开关接触不良77 需要检查SW及脉冲信号78 SDZ 开关接触不良80 远程监督控制屏把CC切断了80~8C Supervisory panel 远程监督控制屏及电梯,开关信号不协调出现的故障码81 输入53S讯号出错83 远程监督控制屏把DC切断了(开关门电路切断了)84 "停车PARK时, PUL输出讯号出错"85 "当门在开始关时, UND切断了"86 "当门在开始开时, DC切断了,DT接通或DC 接通DT切断了"88 "电梯内有人在按钮时,CC被切断了"8A 平层故障 RUT输出讯号出错8B 平层停车18DS没接通故障8C 远程监督控制屏没有反应 RUT讯号出错91 电梯运行了45秒DZ没有离开平层区.电梯在操作时期出现故障92 电梯运行了45秒检测不到DZ动作93 DT接通7秒后18CS或18DS没反应94 DT接通7秒后DC没有电95 "电梯在平层区内运行了超过10秒,无法平层"96 电梯在平层时超过正常平层范围 DN UP 或PG问题A0 路径错误.检查输入/输出数据程序单元.故障包括:硬件/软件/板子内的跳线及型号出错A1 路径错误.检查运行控制程序单元A3 路径错误.检查门控制程序单元B0 CPU及PUL关系错误B1 CPU及SLS关系错误B2 CPU及ADCP关系错误B3 CPU及SLS线传送或CCU关系错误B4 CPU及PUL反应延迟超过2秒B5 CPU及PUM反应延迟超过2秒B8 "CPU及PUG,WDT恢复超过6次的反应不正常"B9 "CPU及WDT,CCU恢复超过3次的反应不正常"BA "CPU及SLS,WDT恢复超过3次的反应不正常"BB "CPU及ADCPD,WDT恢复超过3次的反应不正常"BC "CPU及PUL,WDT发生故障"BD "CPU及PUM,WDT发生故障"BE "CPU及PUG,WDT发生故障"BF "CPU及CCU,WDT发生故障。
