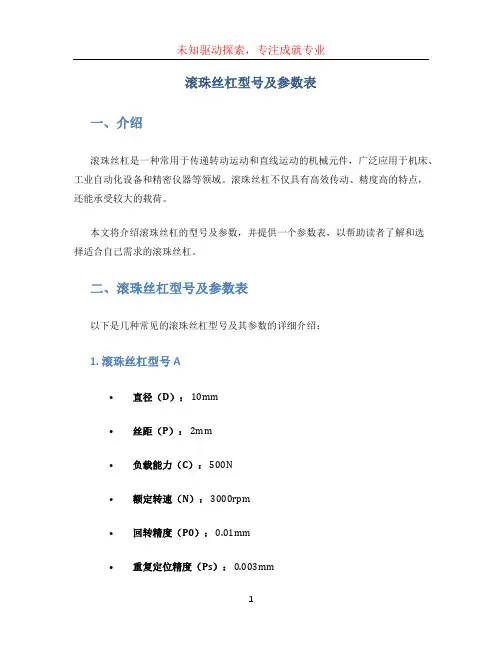

滚珠丝杠型号及参数表一、介绍滚珠丝杠是一种常用于传递转动运动和直线运动的机械元件，广泛应用于机床、工业自动化设备和精密仪器等领域。

滚珠丝杠不仅具有高效传动、精度高的特点，还能承受较大的载荷。

本文将介绍滚珠丝杠的型号及参数，并提供一个参数表，以帮助读者了解和选择适合自己需求的滚珠丝杠。

二、滚珠丝杠型号及参数表以下是几种常见的滚珠丝杠型号及其参数的详细介绍：1. 滚珠丝杠型号A•直径（D）： 10mm•丝距（P）： 2mm•负载能力（C）： 500N•额定转速（N）： 3000rpm•回转精度（P0）： 0.01mm•重复定位精度（Ps）： 0.003mm•长度（L）： 200mm•推力力矩（Ma）： 10N·m•自锁力矩（Mr）： 5N·m2. 滚珠丝杠型号B•直径（D）： 16mm•丝距（P）： 4mm•负载能力（C）： 1000N•额定转速（N）： 4000rpm•回转精度（P0）： 0.02mm•重复定位精度（Ps）： 0.005mm•长度（L）： 300mm•推力力矩（Ma）： 20N·m•自锁力矩（Mr）： 10N·m3. 滚珠丝杠型号C•直径（D）： 20mm•丝距（P）： 5mm•负载能力（C）： 2000N•额定转速（N）： 5000rpm•回转精度（P0）： 0.03mm•重复定位精度（Ps）： 0.01mm•长度（L）： 400mm•推力力矩（Ma）： 30N·m•自锁力矩（Mr）： 15N·m4. 滚珠丝杠型号D•直径（D）： 25mm•丝距（P）： 6mm•负载能力（C）： 3000N•额定转速（N）： 6000rpm•回转精度（P0）： 0.04mm•重复定位精度（Ps）： 0.015mm•长度（L）： 500mm•推力力矩（Ma）： 40N·m•自锁力矩（Mr）： 20N·m5. 滚珠丝杠型号E•直径（D）： 30mm•丝距（P）： 8mm•负载能力（C）： 4000N•额定转速（N）： 7000rpm•回转精度（P0）： 0.05mm•重复定位精度（Ps）： 0.02mm•长度（L）： 600mm•推力力矩（Ma）： 50N·m•自锁力矩（Mr）： 25N·m三、选型指南选择合适的滚珠丝杠型号需要考虑如下因素：1.载荷能力：根据应用场景的负载要求，选择滚珠丝杠的负载能力。

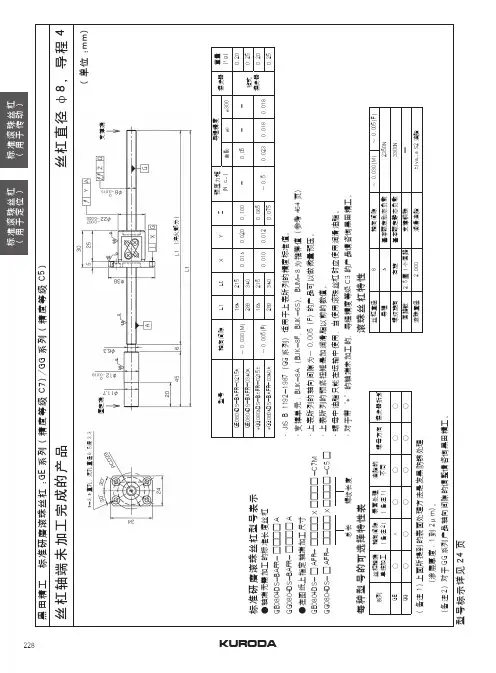

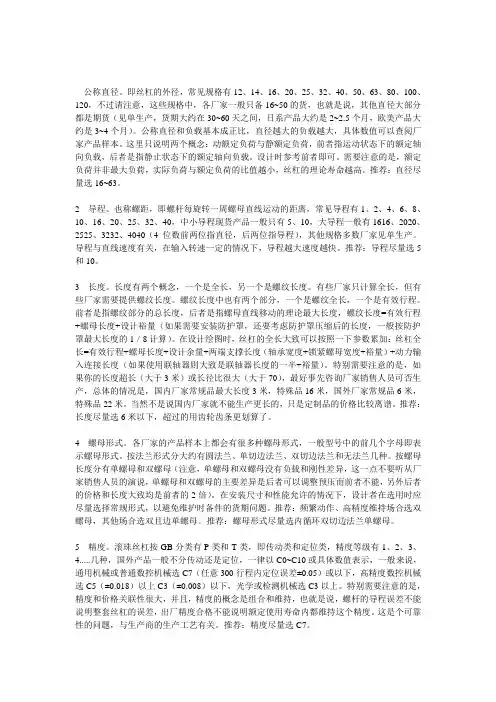

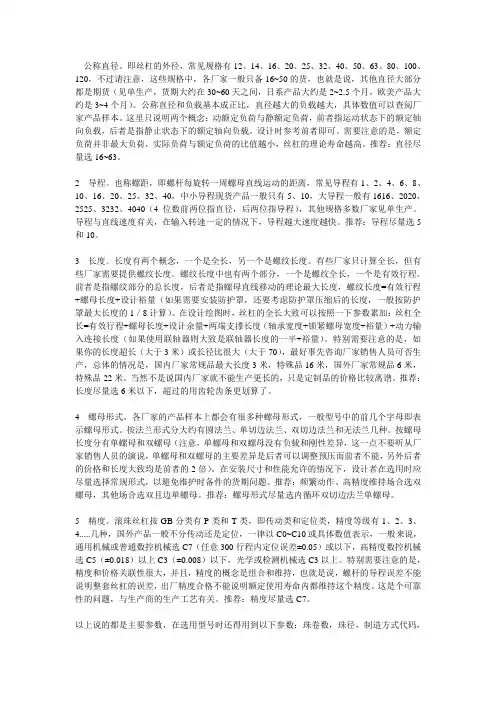

---公称直径。

即丝杠的外径，常见规格有12、14、16、20、25、32、40、50、63、80、100、120，不过请注意，这些规格中，各厂家一般只备16~50的货，也就是说，其他直径大部分都是期货（见单生产，货期大约在30~60天之间，日系产品大约是2~2.5个月，欧美产品大约是3~4个月）。

公称直径和负载基本成正比，直径越大的负载越大，具体数值可以查阅厂家产品样本。

这里只说明两个概念：动额定负荷与静额定负荷，前者指运动状态下的额定轴向负载，后者是指静止状态下的额定轴向负载。

设计时参考前者即可。

需要注意的是，额定负荷并非最大负荷，实际负荷与额定负荷的比值越小，丝杠的理论寿命越高。

推荐：直径尽量选16~63。

2---导程。

也称螺距，即螺杆每旋转一周螺母直线运动的距离，常见导程有1、2、4、6、8、10、16、20、25、32、40，中小导程现货产品一般只有5、10，大导程一般有1616、2020、2525、3232、4040（4位数前两位指直径，后两位指导程），其他规格多数厂家见单生产。

导程与直线速度有关，在输入转速一定的情况下，导程越大速度越快。

推荐：导程尽量选5和10。

3---长度。

长度有两个概念，一个是全长，另一个是螺纹长度。

有些厂家只计算全长，但有些厂家需要提供螺纹长度。

螺纹长度中也有两个部分，一个是螺纹全长，一个是有效行程。

前者是指螺纹部分的总长度，后者是指螺母直线移动的理论最大长度，螺纹长度=有效行程+螺母长度+设计裕量（如果需要安装防护罩，还要考虑防护罩压缩后的长度，一般按防护罩最大长度的1／8计算）。

在设计绘图时，丝杠的全长大致可以按照一下参数累加：丝杠全长=有效行程+螺母长度+设计余量+两端支撑长度（轴承宽度+锁紧螺母宽度+裕量）+动力输入连接长度（如果使用联轴器则大致是联轴器长度的一半+裕量）。

特别需要注意的是，如果你的长度超长（大于3米）或长径比很大（大于70），最好事先咨询厂家销售人员可否生产，总体的情况是，国内厂家常规品最大长度3米，特殊品16米，国外厂家常规品6米，特殊品22米。

滚珠丝杠选型滚珠丝杠选型在滚珠丝杠的选型计算时:需要对其承载力进行计算，承载力的计算包括强度计算、刚度校核、稳定性校核及临界转速校核。

机构的运行的最大速度为:，选择滚珠丝杠的导程为:5mm; 100mm/s,6m/min滚珠丝杠导程的选取方法:(1)设传动比为，丝杠的导程为(mm)，执行部件的最高速度为:，uPV,6m/minhmaxV1000maxn则丝杠的最高转速为:(r/min); ,nmaxmaxPh设伺服电机的最高转速为:;额定转速为:(经验值)，n,3000(r/min)n,2000(r/min)dmaxnmaxu,则传动比为:; ndmax1000V1000，6max所以丝杠的最高转速n,,,1200(r/min); maxP5hn1200maxu传动比为:,,,0.4; n3000dmax(1)强度计算3FffmLmH，，滚珠丝杠的当量动载荷: CN,mfa60nT式中:L—寿命，单位:百万转,; L,6101000，vsn,其中: (r/min); tv:最大切削条件下的进给速度(m/min);; v,6m/nmiss:丝杠螺距 (mm); t:寿命时间，取10000-15000小时; ; TT,15000(h):轴向平均载荷(N)或者最大工作载荷; Fm(这是根据该机构的承载力的估算值); F,320Nmf--精度系数，1、2、3级丝杠f,1;4、5、6级丝杠f,1; aaa(等级越小，对精度的要求越高); ff--运转系数，=1.0-1.5,一般取1.2; ww f——硬度系数。

(设滚珠丝杠最硬的时候的值,); HRC,60f,1HHf,1(1，2，3的滚珠丝杠); af,1.2 ;(这里根据实际情况选取滚珠丝杠的精度为:2级); w; tmm,5100010006，，vsnr,,,1200(/min); t56060120015000nT，，; L,,,1080(百万转)661010带入动载荷计算公式:33Fff32010801.21，，，mLwH ; CN,,=3939.8mf1a从滚珠丝杠系列表中找出额定动载荷大于当量动载荷，并与其相近值，同时考虑刚度CCam要求，初选滚珠丝杠副的型号和有关参数。

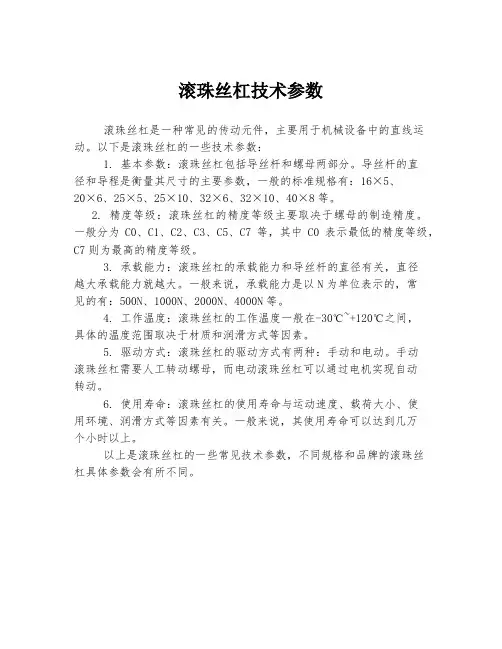

滚珠丝杠技术参数
滚珠丝杠是一种常见的传动元件，主要用于机械设备中的直线运动。

以下是滚珠丝杠的一些技术参数：
1. 基本参数：滚珠丝杠包括导丝杆和螺母两部分。

导丝杆的直
径和导程是衡量其尺寸的主要参数，一般的标准规格有：16×5、
20×6、25×5、25×10、32×6、32×10、40×8等。

2. 精度等级：滚珠丝杠的精度等级主要取决于螺母的制造精度。

一般分为C0、C1、C2、C3、C5、C7等，其中C0表示最低的精度等级，C7则为最高的精度等级。

3. 承载能力：滚珠丝杠的承载能力和导丝杆的直径有关，直径
越大承载能力就越大。

一般来说，承载能力是以N为单位表示的，常
见的有：500N、1000N、2000N、4000N等。

4. 工作温度：滚珠丝杠的工作温度一般在-30℃~+120℃之间，
具体的温度范围取决于材质和润滑方式等因素。

5. 驱动方式：滚珠丝杠的驱动方式有两种：手动和电动。

手动
滚珠丝杠需要人工转动螺母，而电动滚珠丝杠可以通过电机实现自动
转动。

6. 使用寿命：滚珠丝杠的使用寿命与运动速度、载荷大小、使
用环境、润滑方式等因素有关。

一般来说，其使用寿命可以达到几万
个小时以上。

以上是滚珠丝杠的一些常见技术参数，不同规格和品牌的滚珠丝
杠具体参数会有所不同。

---公称直径。

即丝杠的外径，常见规格有12、14、16、20、25、32、40、50、63、80、100、120，不过请注意，这些规格中，各厂家一般只备16~50的货，也就是说，其他直径大部分都是期货（见单生产，货期大约在30~60天之间，日系产品大约是2~2.5个月，欧美产品大约是3~4个月）。

公称直径和负载基本成正比，直径越大的负载越大，具体数值可以查阅厂家产品样本。

这里只说明两个概念：动额定负荷与静额定负荷，前者指运动状态下的额定轴向负载，后者是指静止状态下的额定轴向负载。

设计时参考前者即可。

需要注意的是，额定负荷并非最大负荷，实际负荷与额定负荷的比值越小，丝杠的理论寿命越高。

推荐：直径尽量选16~63。

2---导程。

也称螺距，即螺杆每旋转一周螺母直线运动的距离，常见导程有1、2、4、6、8、10、16、20、25、32、40，中小导程现货产品一般只有5、10，大导程一般有1616、2020、2525、3232、4040（4位数前两位指直径，后两位指导程），其他规格多数厂家见单生产。

导程与直线速度有关，在输入转速一定的情况下，导程越大速度越快。

推荐：导程尽量选5和10。

3---长度。

长度有两个概念，一个是全长，另一个是螺纹长度。

有些厂家只计算全长，但有些厂家需要提供螺纹长度。

螺纹长度中也有两个部分，一个是螺纹全长，一个是有效行程。

前者是指螺纹部分的总长度，后者是指螺母直线移动的理论最大长度，螺纹长度=有效行程+螺母长度+设计裕量（如果需要安装防护罩，还要考虑防护罩压缩后的长度，一般按防护罩最大长度的1／8计算）。

在设计绘图时，丝杠的全长大致可以按照一下参数累加：丝杠全长=有效行程+螺母长度+设计余量+两端支撑长度（轴承宽度+锁紧螺母宽度+裕量）+动力输入连接长度（如果使用联轴器则大致是联轴器长度的一半+裕量）。

特别需要注意的是，如果你的长度超长（大于3米）或长径比很大（大于70），最好事先咨询厂家销售人员可否生产，总体的情况是，国内厂家常规品最大长度3米，特殊品16米，国外厂家常规品6米，特殊品22米。

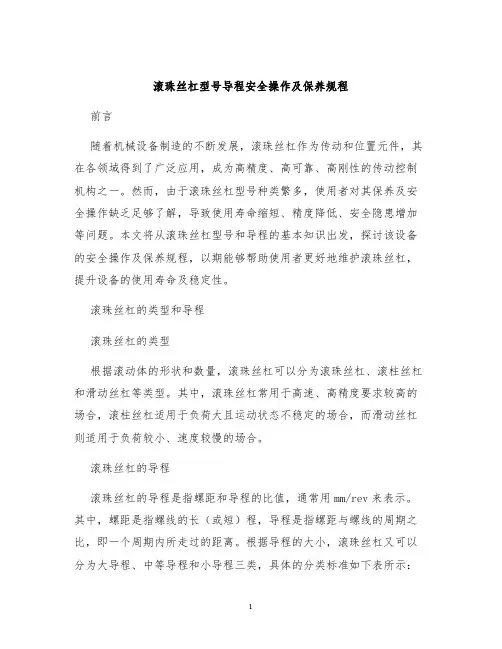

滚珠丝杠型号导程安全操作及保养规程前言随着机械设备制造的不断发展，滚珠丝杠作为传动和位置元件，其在各领域得到了广泛应用，成为高精度、高可靠、高刚性的传动控制机构之一。

然而，由于滚珠丝杠型号种类繁多，使用者对其保养及安全操作缺乏足够了解，导致使用寿命缩短、精度降低、安全隐患增加等问题。

本文将从滚珠丝杠型号和导程的基本知识出发，探讨该设备的安全操作及保养规程，以期能够帮助使用者更好地维护滚珠丝杠，提升设备的使用寿命及稳定性。

滚珠丝杠的类型和导程滚珠丝杠的类型根据滚动体的形状和数量，滚珠丝杠可以分为滚珠丝杠、滚柱丝杠和滑动丝杠等类型。

其中，滚珠丝杠常用于高速、高精度要求较高的场合，滚柱丝杠适用于负荷大且运动状态不稳定的场合，而滑动丝杠则适用于负荷较小、速度较慢的场合。

滚珠丝杠的导程滚珠丝杠的导程是指螺距和导程的比值，通常用mm/rev来表示。

其中，螺距是指螺线的长（或短）程，导程是指螺距与螺线的周期之比，即一个周期内所走过的距离。

根据导程的大小，滚珠丝杠又可以分为大导程、中等导程和小导程三类，具体的分类标准如下表所示：导程大小分类导程小于3mm 小导程导程在3~18mm之间中等导程导程大于18mm 大导程滚珠丝杠的安全操作规程系统定位及装配在进行滚珠丝杠的定位及拆装时，首先要停止电机或其他驱动源的供电，并切断控制系统的电源。

接下来，要选择适当的固定点和固定方式，避免滚珠丝杠的位移和旋转。

除此之外，还需注意以下操作规程：•安装滚珠丝杠轴承应采用正确的压入、压出方式，避免轴承损坏和滚珠脱落的情况出现。

•对于滚珠丝杠轴线和驱动轴线的配合，一定要求汇，轴承带套和轴承座中心线错差必须在允许范围内。

•拆卸滚珠丝杠时，需采用合适的工具进行，并注意防止损坏滚珠丝杠的表面和轴承槽。

周期检查及保养为确保滚珠丝杠的正常运行和延长其使用寿命，需要对其进行定期检查和保养。

具体方法如下：•对于高精度、高速状况下使用的滚珠丝杠，应当每个月进行一次通风、抽湿、除尘等保养工作。

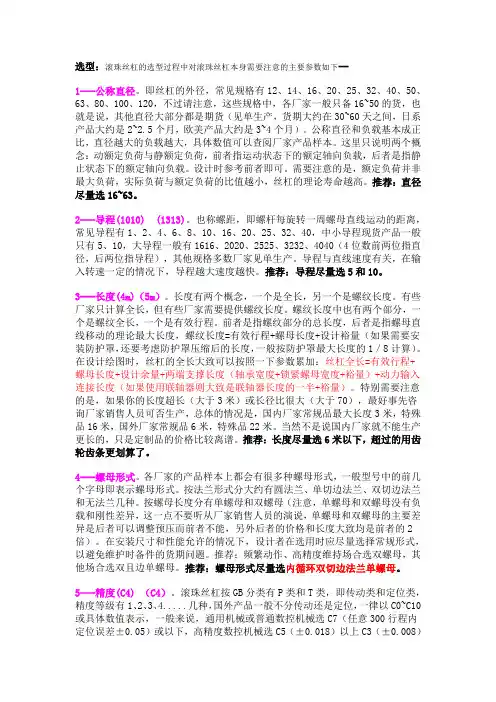

选型：滚珠丝杠的选型过程中对滚珠丝杠本身需要注意的主要参数如下--1---公称直径。

即丝杠的外径，常见规格有12、14、16、20、25、32、40、50、63、80、100、120，不过请注意，这些规格中，各厂家一般只备16~50的货，也就是说，其他直径大部分都是期货（见单生产，货期大约在30~60天之间，日系产品大约是2~2.5个月，欧美产品大约是3~4个月）。

公称直径和负载基本成正比，直径越大的负载越大，具体数值可以查阅厂家产品样本。

这里只说明两个概念：动额定负荷与静额定负荷，前者指运动状态下的额定轴向负载，后者是指静止状态下的额定轴向负载。

设计时参考前者即可。

需要注意的是，额定负荷并非最大负荷，实际负荷与额定负荷的比值越小，丝杠的理论寿命越高。

推荐：直径尽量选16~63。

2---导程(1010) (1313)。

也称螺距，即螺杆每旋转一周螺母直线运动的距离，常见导程有1、2、4、6、8、10、16、20、25、32、40，中小导程现货产品一般只有5、10，大导程一般有1616、2020、2525、3232、4040（4位数前两位指直径，后两位指导程），其他规格多数厂家见单生产。

导程与直线速度有关，在输入转速一定的情况下，导程越大速度越快。

推荐：导程尽量选5和10。

3---长度(4m)（5m）。

长度有两个概念，一个是全长，另一个是螺纹长度。

有些厂家只计算全长，但有些厂家需要提供螺纹长度。

螺纹长度中也有两个部分，一个是螺纹全长，一个是有效行程。

前者是指螺纹部分的总长度，后者是指螺母直线移动的理论最大长度，螺纹长度=有效行程+螺母长度+设计裕量（如果需要安装防护罩，还要考虑防护罩压缩后的长度，一般按防护罩最大长度的1／8计算）。

在设计绘图时，丝杠的全长大致可以按照一下参数累加：丝杠全长=有效行程+螺母长度+设计余量+两端支撑长度（轴承宽度+锁紧螺母宽度+裕量）+动力输入连接长度（如果使用联轴器则大致是联轴器长度的一半+裕量）。

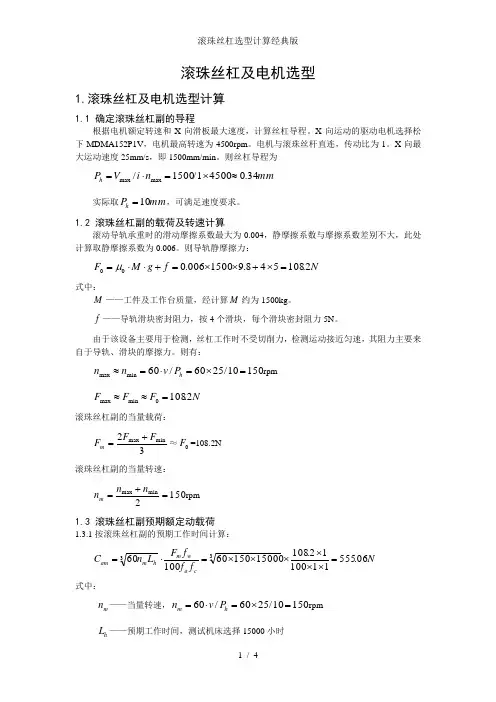

滚珠丝杠及电机选型1.滚珠丝杠及电机选型计算1.1 确定滚珠丝杠副的导程根据电机额定转速和X 向滑板最大速度，计算丝杠导程。

X 向运动的驱动电机选择松下MDMA152P1V ，电机最高转速为4500rpm 。

电机与滚珠丝杆直连，传动比为1。

X 向最大运动速度25mm/s ，即1500mm/min 。

则丝杠导程为mm n i V P h 34.045001/1500/max max ≈⨯=⋅=实际取mm P h 10=，可满足速度要求。

1.2 滚珠丝杠副的载荷及转速计算滚动导轨承重时的滑动摩擦系数最大为0.004，静摩擦系数与摩擦系数差别不大，此处计算取静摩擦系数为0.006。

则导轨静摩擦力：N f g M F 2.108548.91500006.000=⨯+⨯⨯=+⋅⋅=μ式中：M ——工件及工作台质量，经计算M 约为1500kg 。

f ——导轨滑块密封阻力，按4个滑块，每个滑块密封阻力5N 。

由于该设备主要用于检测，丝杠工作时不受切削力，检测运动接近匀速，其阻力主要来自于导轨、滑块的摩擦力。

则有：15010/2560/60min max =⨯=⋅=≈h P v n n rpmN F F F 2.1080min max =≈≈滚珠丝杠副的当量载荷：32min max F F F m +=≈0F =108.2N 滚珠丝杠副的当量转速：1502min max =+=n n n m rpm 1.3 滚珠丝杠副预期额定动载荷1.3.1按滚珠丝杠副的预期工作时间计算：N f f f F L n C c a w m h m am 06.5551110012.10815000150601006033=⨯⨯⨯⨯⨯⨯=⋅= 式中： m n ——当量转速，15010/2560/60=⨯=⋅=h m P v n rpmh L ——预期工作时间，测试机床选择15000小时w f ——负荷系数，平稳无冲击选择wf =1 a f ——精度系数，2级精度选择a f =1c f ——可靠性系数，一般选择c f =11.3.2 按滚珠丝杠副的预期运行距离计算：N f f f F P L C c a w m h s am 9993.146841112.108101010253333=⨯⨯⨯⨯⨯=⋅=- 式中： s L ——预期运行距离，一般选择m L s 31025⨯=1.3.3 按滚珠丝杠副的预加最大轴向负载计算：N F f C e am 94.7292.1087.6max =⨯==式中：e f ——预加负荷系数，轻预载时，选择e f =6.7max F ——丝杠副最大载荷1.4 估算滚珠丝杠的最大允许轴向变形量δm()•≤4/1~1m δ重复定位精度X 向运动的重复定位精度要求为0.005mm ，则00125.01.041=⨯≤m δmm1.5 估计算滚珠丝杠副的螺纹底X1.5.1 根据X 向运动行程为1200mm ，可计算出两个固定支承的最大距离：mm P l L h 1580101412002.1)14~10()2.1~1.1(=⨯+⨯=⋅+⋅≈1.5.2 按丝杠安装方式为轴向两端固定，则有丝杠螺纹底X ：mo m L F d δ1000039.02≥ 式中：F 0——导轨静摩擦力，F 0=108.2NL ——滚珠螺母至滚珠丝杠固定端支承的最大距离，L=1580mm则有mm d m 42.1400125.010*******.108039.02=⨯⨯⨯≥ 1.6 导程精度的选择根据X 向运动的定位精度要求达到0.005mm/1000mm ，则任意300mm 。

理论上应该先选丝杠再选电机的，既然电机已经选完了，那就大致按以下步骤选丝杠吧：1---以负载确定直径。

电机性能参数中有输出扭矩，如果还带减速器也要算进去（考虑效率），计算一下实际工况中需要多大推力，滚珠丝杠样本（跟厂家要）有负载参数（即推力参数，一般标示为动负荷和静负荷，看前者即可），选择滚珠丝杠的公称直径。

2---以直线速度和旋转速度确定滚珠丝杠导程。

电机确定了就知道输出转速，考虑一下你需要的最大直线速度，把电机转速（如果带减速器再除以减速比）乘以丝杠导程的值就是直线速度，该值大于需要值即可。

3---以实际需要确定滚珠丝杠长度（总长=工作行程+螺母长度+安全余量+安装长度+连接长度+余量。

如果增加了防护，比如护套，需要把护套的伸缩比值（一般是1：8，即护套的最大伸长量除以8）考虑进去。

4---以实际需要确定滚珠丝杠精度。

一般机械选C7以下即可，数控机床类选C5的比较多（对应国内标准一般是P5~P4和P4~P3级，具体参看样本）。

5---以安装条件和尺寸结构等确定滚珠丝杠螺母形式（螺母有很多结构，不同的螺母结构尺寸略有不同，视情况选择，建议不要选太特殊的，万一出点毛病维修换件无门）。

6---询问所选产品厂家的价格、付款条件和交货时间。

这一点设计人员不要以为就是采购的事，事实上很多厂家（进口国产一个样）的产品样本上有的型号它根本就不生产或者不接小额订单，印上去大概是为了显示我是大厂，无所不能造。

别等你选完了出完图了其他件按这个型号开始做配件了去购买的时候人家告诉你这个型号交货期需要3、4个月就完蛋了。

7---选择确定安装方式（端部）。

这个安装件可以自己设计，也可以买现成的，有标准安装座可选。

自己设计注意受力状态，轴承最好选择7000或3000系列的，因为丝杠工作时主要受轴向力，径向受力要尽力避免。

8---考虑导向件和安装能力。

推荐和滚珠丝杠配套的导向件选择滚珠直线导轨，当然直线轴和直线轴承的搭配是相对经济的选择。

THK滚珠丝杠型号标示
【1 精密滚珠丝杠】
SBN-V、SBK、SDA-V、HBN、SBKH、BIF-V、BNFN-V/BNFN、MDK、MBF、BNF-V/BNF、DIK、DKN、BLW、DK、MDK、WHF、BLK、WGF和BNT型
【2 精密滚珠丝杠轴端未加工品】
BIF、MDK、MBF和BNF型
【3 精密滚珠丝杠轴端完成品】
BNK型
【4 螺母旋转式滚珠丝杠】
BLR和DIR型
【5 滚珠丝杠滚珠花键】
BNS-A、BNS、NS-A和NS型
【6 轧制滚珠丝杠轴端未加工品】
MTF型
【7 轧制滚珠丝杠】
BTK-V、MTF、WHF、BLK、WTF、CNF和BNT（轧制）型
【8 轧制滚珠丝杠】
JPF型
【9 螺母旋转式轧制滚珠丝杠】
BLR型（轧制）
【10 滚轧轴、螺母单品】
BTK-V、BLK/WTF、CNF、BNT（轧制）、BLR（轧制）和TS型
【滚珠丝杠配件清洁环W、QZ自润滑器】
HIWIN上银滚珠丝杆型号标示
TBI滚珠丝杆型号标示。

滚珠丝杠型号及参数有哪些，分享一份滚珠丝杠型号查询尺寸表滚珠丝杠是工具机械和精密机械上常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性等作用，那么滚珠丝杠型号及参数有哪些?本期宝商在线小编分享一份滚珠丝杠型号查询尺寸表!希望对你有一定帮助!一、滚珠丝杠型号及参数有哪些1、公称直径即丝杠的外径，常见规格有12、14、16、20、25、32、40、50、63、80、100、120，不过请注意，这些规格中，各厂家一般只备16~50的货。

其他直径大部分都是期货(见单生产，货期大约在30~60天之间，日系产品大约是2~2.5个月，欧美产品大约是3~4个月)。

2、导程也称螺距，即螺杆每旋转一周螺母直线运动的距离。

常见导程有1、2、4、6、8、10、16、20、25、32、40，中小导程现货产品一般只有5、10。

大导程一般有1616、2020、2525、3232、4040(4位数前两位指直径，后两位指导程)，其他规格多数厂家见单生产。

导程与直线速度有关，在输入转速一定的情况下，导程越大速度越快。

推荐：导程尽量选5和10。

3、长度长度有两个概念，一个是全长，另一个是螺纹长度。

有些厂家只计算全长，但有些厂家需要提供螺纹长度。

螺纹长度中也有两个部分，一个是螺纹全长，一个是有效行程。

前者是指螺纹部分的总长度，后者是指螺母直线移动的理论最大长度，螺纹长度=有效行程+螺母长度+设计裕量(如果需要安装防护罩，还要考虑防护罩压缩后的长度，一般按防护罩最大长度的1/8计算)。

在设计绘图时，丝杠的全长大致可以按照一下参数累加：丝杠全长=有效行程+螺母长度+设计余量+两端支撑长度(轴承宽度+锁紧螺母宽度+裕量)+动力输入连接长度(如果使用联轴器则大致是联轴器长度的一半+裕量)。

特别需要注意的是，如果你的长度超长(大于3米)或长径比很大(大于70)，最好事先咨询厂家销售人员可否生产，总体的情况是，国内厂家常规品最大长度3米，特殊品16米，国外厂家常规品6米，特殊品22米。
